Toote tüüp	Kõrgsurvepesur
Kaubamärk	Kärcher
Mudel	HD 6/15 M PU
Töörõhk	15 MPa (150 baari)
Maksimaalne ülerõhk	22,5 MPa (225 baari)
Veevoolukiirus	9,3 l/min
Elektritoide	230 V, 50 Hz, 3,1 kW, 16 A
Kaitsetüüp	IPX5
Töökaal	25 kg
Mõõtmed (P × L × K)	290 × 300 × 565 mm
Maksimaalne sisselaske temperatuur	60 °C
Maksimaalne imemiskõrgus	0,5 m
Helirõhutase	76 dB(A)
Garanteeritud helivõimsustase	92 dB(A)
Käsi-õla vibratsioon	2,4 m/s²
Õlikogus	0,25 l (tüüp 15W40)
Veefilter	Jah, toiteühenduses
Ohutus	Ohutusklapp, rõhulüliti, ohutushoob
Tarvikud kaasas	Pihusti, kõrgsurvepüstol EASY!Force, kõrgsurvevoolik EASY!Lock, kõrgsurveotsik
Pesuaine kasutamine	Jah, valikulise vahupihustiga
Seinale paigaldamine võimalik	Jah (PU mudel)
Garantii	Vastavalt riigi tingimustele, materjali/tootmisdefektid

Korduma kippuvad küsimused - HD 6/15 M PU Kärcher

Millise rõhuni see kõrgsurvepesur jõuab?

Kärcher HD 6/15 M PU arendab töörõhku 15 MPa (150 baari), maksimaalse ülerõhuga 22,5 MPa (225 baari).

Millist õli pumba jaoks kasutada?

Kasutage mootoriõli 15W40 koguses 0,25 liitrit. Õli vahetus on soovitatav iga 500 töötunni järel.

Kas ma saan seadet kasutada veepaagiga?

Jah, see võib vett imeda paagist kuni 0,5 meetri kõrguselt. Kasutage sobivat imivoolikut ja filtrit (ref. 4.440-207.0 ja 4.730-012.0).

Kuidas seadmest õhku välja lasta?

Keerake otsik lahti, laske vett kuni mullid kaovad, seejärel keerake otsik kinni. Vajadusel korrake toimingut pärast seadme 10 sekundiks väljalülitamist.

Mis on elektritarbimine?

Seade vajab toidet 230 V, 50 Hz, ühendatud võimsusega 3,1 kW ja peakaitsega 16 A (aeglane).

Kas ma saan kasutada pesuaineid?

Jah, valikulise vahupihustiga. Kasutage ainult Kärcher pesuaineid ja järgige annuseid. Loputage vahupihustit pärast kasutamist.

Kuidas hooldada veefiltrit?

Puhastage veetorustiku ühenduses asuvat filtrit igal nädalal. Keerake liitmik lahti, võtke filter välja, loputage ja pange tagasi.

Mida teha, kui pumbast lekib vett?

Väike nõretamine (kuni 3 tilka minutis) on normaalne. Rohkem laske seadet kontrollida volitatud hoolduskeskuses.

Kas ma saan seadme seinale kinnitada?

Jah, mudelit HD 6/15 M PU saab seinale kinnitada kaasasoleva kronsteini abil. Kasutage kronsteinile sobivaid 6–8 mm läbimõõduga kruvisid.

Kuidas kaitsta seadet külma eest?

Hoidke seadet külmumiskindlas ruumis. Vastasel juhul tühjendage vesi ja pumpage süsteemi glükoolipõhist antifriisi (autotüüpi) maksimaalselt 1 minut.

KASUTUSJUHEND HD 6/15 M PU Kärcher

Käsitsemiselemendid....166

Värvitähistus.... 166

Lahtipakkimine 166

Tarvikute monteerimine 166

Käikuvõtmine 167

Käsitsemine 167

Käituse katkestamine.... 168

Käituse löpetamine.... 168

Ainult HD...M, HD...MX: Seadme hoidmine ..... 168

Külmumiskaitse 168

Transport 168

Ladustamine. 169

Hooldus ja jooksevremont 169

Abi rikete korral 169

EÜ vastavusdeklaratsioon 171

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mölemad vihikud hilisemaks kasutamiseks või järgmisele omanikule alles.

Sihtotstarbeline kasutamine

Kasutage seda körgsurvepesurit eranditult järgmisteks töödeks:

Puhastage masinaid, söidukeid, ehitisi, tööriistu ja sar-naseid objekte körgsurvejoaga.

Raskestieemaldatava mustuse jaoks soovitame eriva-rustusena rootordüüsi.

HD...Plus puhul sisaldub rootordüüs tarnekomplektis.

TÄHELEPANU

Must vesi põhjustab enneaegset kulumist või lades- tumisi seadmes.

Varustage seadet ainult puhta vee või taaskasutusveega, mis ei ületa järgmisi piirväärtusi:

• pH-väärtus: 6,5...9,5
• elektrijuhtivus: puhta vee elektrijuhtivus + 1200 μS/cm, maksimaalne elektrijuhtivus 2000 μS/cm
• settivad ained (proovimaht 1 l, settimisaeg 30 minut): < 0,5 mg/l
• väljafiltreeritavad ained: < 50 mg/l, mitteabrasiivsed ained
• süsivesikud: < 20 mg/l
• kloriid: < 300 mg/l
  ● sulfaat: < 240 mg/l
• kaltsium: < 200 mg/l
• üldkaredus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• raud: < 0,5 mg/l
• mangaan: < 0,05 mg/l
  ● vask: < 2 mg/l
  ● aktiivsüsi: < 0,3 mg/l
  ● vaba ebameeldivatest löhnadest

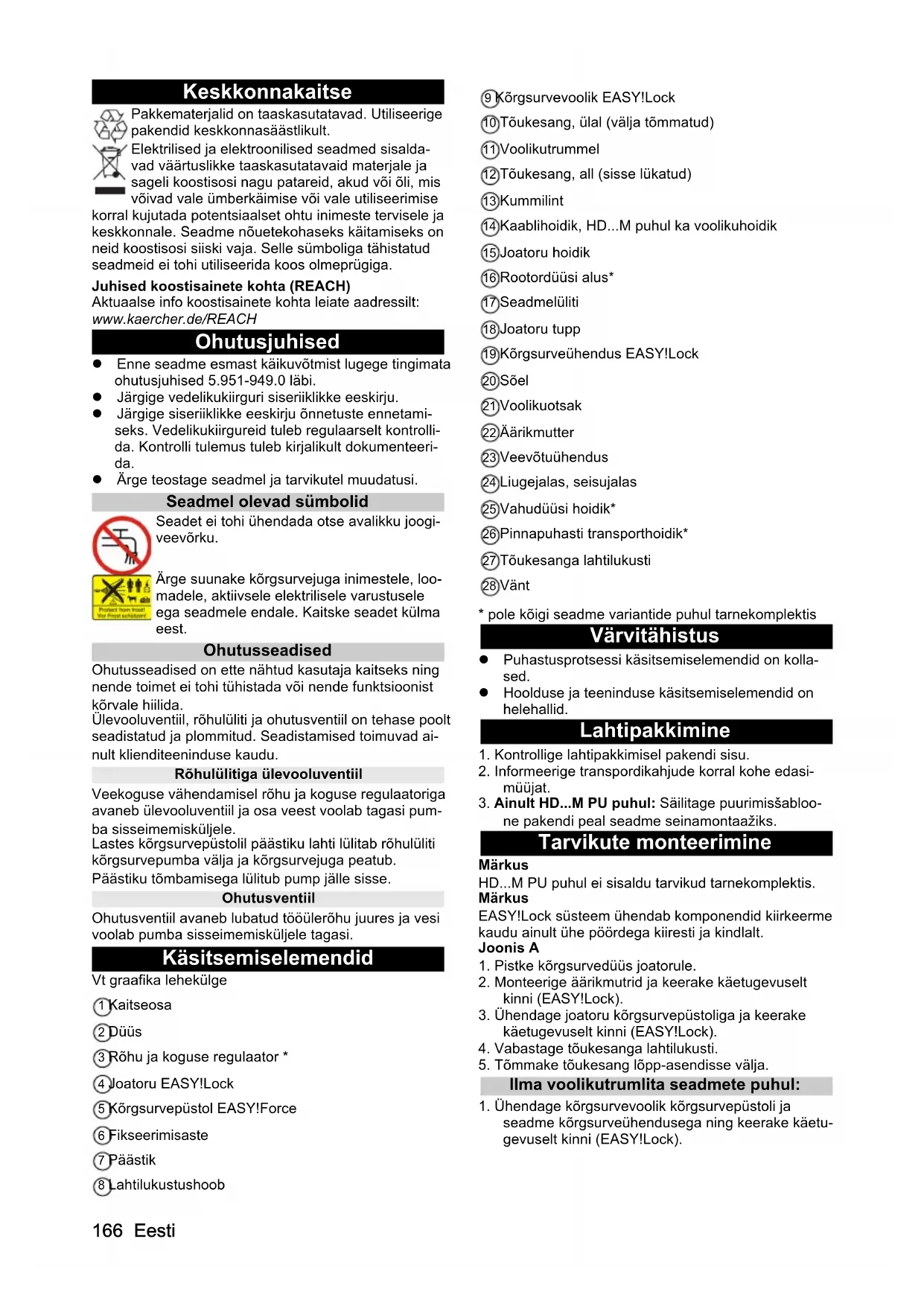

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Ohutusjuhised

• Enne seadme esmast käikuvõtmist lugege tingimata ohutusjuhised 5.951-949.0 läbi.
• Järgige vedelikukiirguri siseriiklikke eeskirju.
• Järgige siseriiklikke eeskirju önnetuste ennetamiseks. Vedelikukiirgureid tuleb regulaarselt kontrollida. Kontrolli tulemus tuleb kirjalikult dokumenteerida.
• Ärge teostage seadmel ja tarvikutel muudatusi.

Seadmel olevad sümbolid

Seadet ei tohi ühendada otse avalikku joogi-veevõrku.

Ärge suunake körgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale. Kaitske seadet külma eest.

Ohutusseadised

Ohutusseadised on ette nähtud kasutaja kaitseks ning nende toimet ei tohi tühistada või nende funktsioonist kõrvale hiilida.

Ülevooluventiil, röhulüliti ja ohutusventiil on tehase poolt seadistatud ja plommitud. Seadistamised toimuvad ainult klienditeeninduse kaudu.

Rõhulülitiga ülevooluventiil

Veekoguse vähendamisel rõhu ja koguse regulaatoriga avaneb ülevooluventiil ja osa veest voolab tagasi pumba sisseimemisküljele.

Lastes körgsurvepüstolil päästiku lahti lülitab röhulüliti körgsurvepumba välja ja körgsurvejuga peatub.

Päästiku tömbamisega lülitub pump jälle sisse.

Ohutusventiil

Ohutusventiil avaneb lubatud tööülerõhu juures ja vesi voolab pumba sisseimemisküljele tagasi.

Käsitsemiselemendid

Vt graafika lehekülge

① Kaitseosa
②Düüs
③ Rõhu ja koguse regulaator *
④Joatoru EASY!Lock
⑤ Körgsurvepüstol EASY!Force
⑥ Fikseerimisaste
⑦Päästik
⑧ Lahtilukustushoob

⑨ Körgsurvevoolik EASY!Lock
⑩Tõukesang, ülal (välja tömmatud)
⑪ Voolikutrummel
⑫Tõukesang, all (sisse lükatud)
⑬Kummilint
⑭Kaablihoidik, HD...M puhul ka voolikuhoidik
⑮Joatoru hoidik
16 Rootordüüsi alus*
17Seadmelüliti
⑱Joatoru tupp
19Körgsurveühendus EASY!Lock
20Sõel
21 Voolikuotsak
22Äärikmutter
23 Veevõtuühendus
24 Liugejalas, seisujalas
25 Vahudüüsi hoidik*
26 Pinnapuhasti transporthoidik*
27 Tõukesanga lahtilukusti
28Vänt

* pole köigi seadme variantide puhul tarnekomplektis

Värvitähistus

• Puhastusprotsessi käsitsemiselemendid on kollased.
• Hoolduse ja teeninduse käsitsemiselemendid on helehallid.

Lahtipakkimine

1. Kontrollige lahtipakkimisel pakendi sisu.
2. Informeerige transpordikahjude korral kohe edasimüujat.
3. Ainult HD...M PU puhul: Säilitage puurimisšabloone pakendi peal seadme seinamontaažiks.

HD...M PU puhul ei sisaldu tarvikud tarnekomplektis. Märkus

EASY!Lock süsteem ühendab komponendid kiirkeerme kaudu ainult ühe pöördega kiiresti ja kindlalt.

Joonis A

1. Pistke körgsurvedüüs joatorule.
2. Monteerige äärikmutrid ja keerake käetugevuselt kinni (EASY!Lock).
3. Ühendage joatoru körgsurvepüstoliga ja keerake käetugevuselt kinni (EASY!Lock).
4. Vabastage tõukesanga lahtilukusti.
5. Tõmmake tõukesang lõpp-asendisse välja.

Ilma voolikutrumlita seadmete puhul:

1. Ühendage körgsurvevoolik körgsurvepüstoli ja seadme körgsurveühendusega ning keerake käetugevuselt kinni (EASY!Lock).

Voolikutrumliga seadmete puhul:

1. Eemaldage kaablisidemed eelmonteeritud körgsur-vevoolikult ja rullige voolik ettevaatlikult trumlilt maha.
2. Pange körgsurvevoolik sirutatult pörandale.
3. Keerake vänta pääripäeva ja kerige seejuures kõrgsurvevoolik ühtlaste kihtidena voolikutrumlile. Pida-ge silmas, et voolikut ei murtaks.
4. Ühendage körgsurvevoolik körgsurvepüstoliga ja keerake käetugevuselt kinni (EASY!Lock).

Käikuvõtmine

HD...M PU montaaž

⚠️OHT

Vigastusoht, elektrilöögist lähtuv oht

Laske veevarustuse, elektriühenduse ja kõrgsurvevõrgu installatsiooni teostada ainult volitatud erialaspetsia-listidel.

Ümbrustingimused

• Kuiv, külmumiskindel ümbrus.
• Puudub plahvatusoht.
• Aknad, tasane aluspind või kandevõimeline sein.
• Ärge installeerige eluruumide või büroode lähedusse (müraemissioon).
• Juurdepääsetav hooldustöödeks.
• Vee äravool installatsioonikohas.

Seadme kinnitamine

Märkus

Hoidikute kinnitamiseks vajalikud poldid ja tüüblid ei sisaldu tarnekomplektis. Need tuleb lisaks hankida ja need peavad olema kohandatud paigalduskoha nõuetele. Nõutav poldi läbimõõt 6...8 mm.

⚠️OHT

Pidage kinnituselementide valikult silmas seadme kaalu ja paigalduskoha kandevõimet.

Joonis B

① Seinamontaaž
②Põrandamontaaž
③ Montaažiava
④Hoidik

1. Märkige puuravad seinale või põrandale puuri-misšablooniga.

2. Paigaldage puuravad.

3. Paigaldage hoidikud, keerake poldid ainult kergelt kinni.

4. Seadistage hoidikute vahekaugust lihtvõtme keeramisega.

5. Keerake poldid kinni.

6. Paigaldage seade.

Elektriühendus

⚠️OHT

Vigastusoht elektrilöögi töttu

Ühendage seade pistikuga elektrivörku. Lahutatav ühendus vooluvõrguga on keelatud. Pistik on ette nähtud võrgust lahutamiseks.

HD...M PU: Seadme käituseks vajalik voolutoide peab olema ette nähtud pidevaks režiimiks.

HD...M PU: Voolu juhtivad osad, kaablid ja seadmed tööpiirkonnas peavad olema veejoa eest kaitstud.

1. Pistke vörgupistik pistikupessa.

Veevõtuühendus

Ühendus veejuhtme külge

△HOIATUS

Oht tervisele määrdunud vee joogiveevörku tagasivoolu töttu.

Järgige oma veevarustusettevõtte eeskirju.

Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi käitada ilma joogiveevõrgu külge paigaldatud süsteemieraldajata. Kasutage KÄRCHERi süsteemieraldajat või alternatiivselt EN 12729 tüübile BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi loetakse mittejoodavaks. Ühendage süsteemieraldaja alati veevarustuse, mitte kunagi vahetult seadme veevõtuühendusega!

1. Kontrollige veevarustust juurdevoolurõhu, juurdevoolu temperatuuri ja juurdevoolu hulga suhtes. Nõudeid vt lõigust „Tehnilised Andmed“.

2. Ühendage seadme süsteemieraldaja ja veevõtuühendus voolikuga (minimaalne pikkus 7,5 m, minimaalne läbimõõt 1"). Juurdevooluvoolik ei sisaldu tarnekomplektis.

3. Avage vee pealevool.

1. Kruvige imivoolik (tellimisnumber 4.440-207.0) ja filter (tellimisnumber 4.730-012.0) veevõtuühenduse külge.
2. Eemaldage seadmest öhk.

Õhu eemaldamine seadmest

1. Kruvige düüs joatorult maha.
2. Laske seadmel töötada, kuni vesi väljub mullideta.
3. Öhueemalduse probleemide korral laske seadmel 10 sekundit töötada, siis lülitage välja. Korrake protsessi mitu korda.
4. Lülitage seade välja.
5. Kruvige düüs jälle peale.

Ainult HD...M PU: Körgsurveinstallatsioon

Installatsiooni korral tuleb järgida siseriiklikult kehtivaid eeskirju püsivalt installeeritud körgsurve puhastussüsteemide kohta.

1. Ühendage seade körgsurve-voolikjuhtmega püsi- valt installeeritud toruvõrgu külge.
2. Paigaldage püsivalt installeeritud toruvörk nii, et vaja oleks vähe suunamuutusi.
3. Paigaldage toruvõrk surve- ja soojuspaisumise kompenseerimiseks amortisaatoriga lahtiste ja kinniste klambritega.
4. Minimaalsed juhtme ristlöiked: a Torustikud: Nimiläbimõõt DN 15 (1/2"). b Voolikjuhtmed: Nimiläbimõõt DN 6.

Käsitsemine

A OHT

Vigastusoht körgsurve-veejoa töttu

Ärge kunagi fikseerige päästikut ja kindlustushooba rakendatud positsioonis.

Ärge kasutage körgsurvepüstolit, kui kindlustushoob on kahjustatud.

Lükake enne köiki seadmel teostatavaid töid körgsurve-püstoli fikseerimisaste ette.

Kõrgsurvepüstoli avamine/sulgemine

1. Körgsurvepüstoli avamine: Vajutage kindlustushoo-ba ja päästikut.
2. Körgsurvepüstoli sulgemine: Laske kindlustushoob ja päästik lahti.

Käitamine körgsurvega

Seadet saab käitada püstises asendis või lebavas asendis.

Märkus

Seade on varustatud röhulülitiga. Mootor käivitub ainult siis, kui körgsurvepüstol on avatud.

1. Voolikutrumliga seade: Rullige körgsurvevoolik täiesti voolikutrumlilt maha.
2. Seadke seadmelüliti l" peale.
3. Vabastage körgsurvepüstol kindlustusest, selleks lükake körgsurvepüstoli fikseerimisaste taha.
4. Körgsurvepüstoli avamine.
5. Rõhu ja koguse regulaatoriga seade: Seadistage töörõhk rõhu ja koguse regulaatori keeramisega.

Käitamine puhastusvahendiga

Märkus

Puhastusvahendiga käitamiseks on vajalik topsvahurity (optsioon).

△HOIATUS

Oht tervisele vale ümberkäimise töttu puhastusvahenditega

Järgige puhastusvahendil olevaid ohutusjuhiseid.

TÄHELEPANU

Ebasobivad puhastusvahendid võivad seadet ja pu-hastatavat objekti kahjustada.

Kasutage ainult KÄRCHERi poolt lubatud puhastusvahendeid.

Järgige puhastusvahendile lisatud doseerimissoovitusi ja juhiseid.

Käige keskkonna säästmiseks puhastusvahenditega säästlikult ringi.

KÄRCHERi puhastusvahendid garanteerivad riketeta töö. Palun tellige meie kataloog või meie puhastusvahendite infolehed või laske end nõustada.

Joonis C

①Vahudüüs
② Mahuti
③ Sirmikomplekt Puhastusvahendi juurdesegamine: 3=körge, 2=keskmine, 1=madal
④Imivoolik
⑤ Joatoru

1. Kruvige mahuti maha.
2. Pistke soovitud sirm imivoolikusse.
3. Täitke mahuti puhastusvahendiga.
4. Kruvige mahuti vahudüüsi külge.
5. Eemaldage düüs joatorult.
6. Paigaldage vahudüüs körgsurvepüstolile ja keerake käetugevuselt kinni.
7. Võtke kõrgsurvepesur käiku.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).
2. Loputage vabanenud mustus körgsurvejoaga maha.

Vahutoru loputamine

Vahutoru tuleb pärast kasutamist loputada, et vältida puhastusvahendi ladestumisi.

1. Kruvige mahuti maha.
2. Valage puhastusvahendijääk tarnepakendisse tagasi.

3. Täitke mahuti puhta veega.

4. Kruvige mahuti vahudüüsi külge.

5. Käitage vahudüüsi u 1 minut, et puhastusvahendi-jääki välja loputada.
6. Tühjendage mahuti.

Käituse katkestamine

1. Sulgege körgsurvepüstol, seade lülitub välja.
2. Kindlustage körgsurvepüstol, selleks lükake fiksee-rimisaste ette.

Märkus

Seadme väljalülitamisel langetatakse veerõhku u 70% võrra. Seeläbi langeb kõrgsurvepüstoli rakendusjõud ja seadme eluiga pikeneb.

Käituse jätkamine

1. Vabastage körgsurvepüstol lukustusest, selleks lükake fikseerimisaste taha.
2. Avage körgsurvepüstol, seade lülitub uuesti sisse.

Käituse lõpetamine

1. Sulgege vee pealevool.
2. Avage körgsurvepüstol.
3. Keerake seadmelüliti "I" peale ja laske seadmel 5 kuni 10 sekundit töötada.
4. Sulgege körgsurvepüstol.
5. Keerake seadmelüliti "0/OFF" peale.
6. Tömmake vörgupistik pistikupesast välja ainult kui-vade kätega.
7. Eemaldage vee pealevool.
8. Avage körgsurvepüstol, kuni seade on survevaba.
9. Kindlustage körgsurvepüstol, selleks lükake fiksee-rimisaste ette.

Ainult HD...M, HD...MX: Seadme hoidmine

1. Asetage joatoru kõrgsurvepüstoliga joatoru tuppe ja fikseerige joatoru hoidikus.
2. Kerige vörgukaabel kaablihoidiku ümber.
3. HD...M: Kerige kõrgsurvevoolik peale, riputage vooliku aluse kohale ja kindlustage kummilindiga. HD...MX: Kerige kõrgsurvevoolik voolikutrumlile ja klappige vända käepide ümber.
4. Vajutage tõukesanga lahtilukustit ja lükake tõukesang sisse.

Külmumiskaitse

TÄHELEPANU

Külm purustab veest mittetäielikult tühjendatud seadme.

Hoidke seadet külmumiskindlas kohas.

Kui külmumiskindel ladustamine pole vöimalik:

1. Laske vesi välja.
2. Pumbake laiatarbe külmumiskaitsevahend seadmest läbi.
3. Laske seadmel maksimaalselt 1 minut töötada, kuni pump ja torustikud on tühjad.

Märkus

Kasutage mootorsöidukitele ette nähtud glükooli baasil laiatarbe külmumiskaitsevahendit. Järgige külmumiskaitsevahendi käsitsemiseeskirju.

Transport

△ETTEVAATUS

Vigastusoht, kahjustusoht

Pidage transportimisel silmas seadme kaalu.

TÄHELEPANU

Kahjustusoht

Kaitske körgsurvepüstoli päästikut kahjustuste eest.

1. Söidukites transportimisel kindlustage seade vastavalt kehtivatele direktiividele libisemise ja ümberkukkumise vastu.
2. Tömmake pikematel löikudel transportimiseks seadet tõukesangast enda järel (mitte HD...M PU korral).
3. Tömmake trepist ülesminekuks seadet astme haaval üles. Liugejalased kaitsevad korpust kahjustuse eest (mitte HD...M PU korral).

Ainult HD...M, HD...MX: Pinnapuhasti transporthoidik

1. Pistke pinnapuhasti ühendusotsak kõrgsurvepesuril olevale transporthoidikule.

2. Kruvige äärikmutter umbes 1 pöördega peale.

Ladustamine

⚠ETTEVAATUS

Pidage ladustamisel silmas seadme kaalu.

1. Ladustage seadet ainult siseruumides.

Hooldus ja jooksevremont

⚠️OHT

Vigastusoht tahtmatult tööle hakanud seadme ja elektrilöögi töttu.

Lülitage enne köiki töid seade välja ja tömmake vörgupistik välja.

Ohutusalane ülevaatus/hooldusleping

Oma edasimüüjaga saate Te kokku leppida regulaarse ohutusalase ülevaatuse või sölmida hoolduslepingu. Palun laske ennast nõustada.

Enne iga käitust

1. Kontrollige ühenduskaablit kahjustuste suhtes, laske kahjustatud kaabel viivitamatult volitatud klienditeenindusel või elektrispetsialistil välja vahetada.
2. Kontrollige körgsurvevoolikut kahjustuste suhtes, vahetage kahjustatud körgsurvevoolik viivitamatult välja.
3. Kontrollige seadet tiheduse suhtes. 3 tilka vett minutis on lubatud. Suurema ebatiheduse korral pöörduge klienditeeninduse poole.

Iga nädal

1. Puhastage söela veevõtuühenduses.

Sõela puhastamine veevõtuühenduses

1. Kruvige äärikmutter maha.
2. Tõmmake voolikuotsak söelaga välja.
3. Puhastage söela väljastpoolt ja loputage. Juhis: Joondage voolikuotsaku kuuskant seadme ühendusele välja.
4. Pange voolikuotsak söelaga sisse.
5. Keerake äärikmutter kinni.

Iga 500 töötunni järel, vähemalt üks kord aastas

1. Laske seadme hooldus läbi viia klienditeenindusel.

2. Vahetage öli.

Õli vahetamine

Märkus

Õli kogust ja sorti vt lõigust „Tehnilised Andmed“

1. Keerake 4 polti välja.

2. Võtke seadmekate ära.

Joonis D

1. Pöörake öli väljalaskevoolik alla ja hoidke ölikogumisnõu kohal.

2. Tõmmake kork öli väljalaskevoolikust välja.

3. Võtke kaas ära.

4. Võtke vahuaine ölimahutist välja.

5. Oodake kuni öli on täielikult välja voolanud. Joonis E

6. Pistke kork öli väljalaskevoolikusse.

7. Pöörake öli väljalaskevoolik üles ja fikseerige.

8. Lisage möödetud ölikogus.

9. Pange vahuaine ölimahutisse.

10. Paigaldage kaas ja vajutage kinni. Joonis F

Abi rikete korral

A OHT

Vigastusoht tahtmatult tööle hakanud seadme ja elektrilöögi töttu.

Lülitage enne köiki töid seade välja ja tömmake vörgupistik välja.

Laske elektrilisi detaile kontrollida ja remontida ainult volitatud klienditeenindusel.

Rikete puhul, mida selles peatükis pole nimetatud, võtke kahtluse ja selgesõnalise juhise korral ühendust volitatud klienditeenindusega.

Seadet ei saa käivitada

• Kontrollige ühenduskaablit kahjustuste suhtes.
• Kontrollige vörgupinget.
• Kui seade on üle kuumenenud: a Seadke seadmelüliiti "0" peale. b Laske seadmel vähemalt 15 minutit maha jahtuda. c Seadke seadmelüliiti "1" peale.

- Elektrilise defekti korral pöörduge klienditeeninduse poole.

Seade ei saavuta rõhku

• Kontrollige düüsi suurust, nõutavat suurust vt peatükist "Tehnilised andmed".
• Eemaldage seadmest öhk, vt peatükki „Öhu eemaldamine seadmest“.
• Puhastage söela veevõtuühenduses.
• Kontrollige vee pealevoolu kogust, nõutavat kogust vt peatükist "Tehnilised andmed".
• Puhastage düüsi.
• Vajaduse korral pöörduge klienditeeninduse poole.

Pump lekib

Kuni 3 tilka vee väljumist minutis on lubatud.

- Tugevama ebatiheduse korral laske seadet kontrolida klienditeenindusel.

Pump koputab

• Kontrollige veejuhet tiheduse suhtes.
• Eemaldage seadmest öhk, vt peatükki „Öhu eemaldamine seadmest“.
• Vajaduse korral pöörduge klienditeeninduse poole.

Puhastusvahendi lisandit liiga vähe

• Järeltäitke vahudüüsi topsi.
  ● Pistke suurem sirm imivoolikule.
• Kontrollige imivoolikut ja vahudüüsi puhastusvahendi setete suhtes. Eemaldage setted leige veega.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

HD 6/15			M	HD 6/15MX	HD 6/15MPU	HD 7/17M	HD 7/17MX	HD 7/17MPU	HD 7/14-4 M
Elektriühendus
Võrgupinge V 230 230 230 400 400 400 230
F	a	a	s	~	1	1	1	3	3	3
Võrgusagedus Hz 50 50 50 50 50 50 50
Tarbitav võimsus kW 3,1 3,1 3,1 4,2 4,2 4,2 3,4
Kaitse liik			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Võrgukaitse (inertne)	A		16	16	16	16	16	16	16
Pikenduskaabel 30m	mm2		2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Veevõtuühendus
Juurdevoolurõhk (max)	MPa		1	1		1	1	1	1
Juurdevoolu temperatuur (max) °C	60 60 60 60 60 60 60
Juurdevoolu hulk (min)	l/min		12 12 12	12 12 12	12 12
Sissevõtu kõrgus (max)	m		0,5 0,5	0,5 0,5	0,5 0,5	0,5 0,5
Seadme võimsusandmed
Standarddüüsi suurus	-- 033 033 033 038 038 038 043
Töörõhk	MPa		15 15 15	17 17 17	14
Töö ülerõhk (max)	MPa		22,5	22,5	22,5	25,5	25,5	25,5	21
Juurdevoolu kogus, vesi	l/min		9,3	9,3	9,3	11,5	11,6	11,6	11,5
Kõrgsurvepüstoli tagasilöögijõud	N		21,3	21,3	21,3	21,3	21,3	21,3	21,3
Mõõtmed ja kaalud
Tüüpiline töökaal	kg		30	33	25	32	35	27	39
Pikkus	mm		455 455	290 455	455 290 455
Laius	mm		400 400	300 400	400 300 400
Kõrgus, tõukesang all, (üleval)	mm		700(970)	890(970)	565 700(970)		890(970)	565 700(970)
Öli kogus	l		0,25	0,25	0,25	0,20	0,20	0,20	0,35
Ölisort	Tüüp		15W40	15W40	15W40	15W40	15W40	15W40	0W40
Kindlakstehtud väärtused EN 60335-2-xx kohaselt
Labakäsi-käsivars vibratsiooniväär-tus	m/s2		2,4 2,8	2,4 3,0	2,9 3,0	2,7
Ebakindlus K	m/s2		0,7 0,8	0,7 0,8	0,8 0,8	0,8 0,8
Helirõhutase	dB(A)		74 74 76	79 78	79 68
Ebakindlus KpA	dB		(	A	)	3	3	3	3	3
Helivõimsustase LWA + Ebakindlus KWA	dB(A)		90	90	92	95	94	95	84

		HD 7/14-4MX	HD 7/16-4M	HD 7/16-4MX	HD 8/18-4M	HD 8/18-4MX	HD 8/18-4M PU
Elektriühendus
Võrgupinge	V	230	400	400	400	400	400
Faas	~	1	3	3	3	3	3
Võrgusagedus	Hz	50	50	50	50	50	50
Tarbitav võimsus	kW	3,4	4,2	4,2	4,6	4,6	4,6
Kaitse liik		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Võrgukaitse (inertne)	A	16	16	16	16	16	16
Pikenduskaabel 30m	mm ^2	2,5	2,5	2,5	2,5	2,5	2,5
Veevõtuühendus
Juurdevoolurõhk (max)	MPa	1	1	1	1	1	1
Juurdevoolu temperatuur (max)	°C	60	60	60	60	60	60
Juurdevoolu hulk (min)	l/min	12	12	12	12	12	12

				HD 7/14-4MX	HD 7/16-4M	HD 7/16-4MX	HD 8/18-4M	HD 8/18-4MX	HD 8/18-4M PU
Sissevõtu kõrgus (max) m 0,5 0,5 0,5 0,5 0,5 0,5
Seadme võimsusandmed
Standardddüüsi suurus -- 043 042 042 042 042 042
Töörõhk MPa 14 16 16 18 18 18
T	ö	ö	ü	l	e	r	õ	h	k
Juurdevoolu kogus, vesi			l/min	11,5	11,6	11,6	12,5	12,5	12,5
Kõrgsurvepüstoli tagasilöögijõud			N	21,3	21,3	21,3	21,3	21,3	21,3
Mõõtmed ja kaalud
T	ü	ü	p	i	l	i	n	e	t
Pikkus			mm	455 455 455 455 455 290
Laius			mm	400 400 400 400 400 300
Kõrgus, tõukesang all, (üleval)			mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Öli kogus			l	0,35	0,35	0,35	0,35	0,35	0,35
Ölisort			Tüüp	0W40	15W40	15W40	15W40	15W40	15W40
Kindlakstehtud väärtused EN 60335-2-xx kohaselt
Labakäsi-käsivars vibratsiooniväär-tus			m/s2	2,7 2,4 2,5 2,3 2,3 2,3
Ebakindlus K			m/s2	0,8 0,7 0,7 0,7 0,7 0,7
Helirõhutase			dB(A)	69 70 72 75 73 76
Ebakindlus KpA			dB(A)	3	3	3	3	3	3
Helivõimsustase LWA + Ebakindlus KWA			d	B	(	A	) 8	5	8

Õigus tehnilisteks muudatusteks.

EÜ vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EÜ direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Kui seadme juures tehakse muudatusi, mis ei ole meiega kooskõlastatud, kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EÜ direktiivid

2000/14/EÜ

Kohaldatud harmoneeritud normid

EN 60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3: 2013

HD x/xx

EN 61000-3-11: 2000

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

	möödetud	garanteeri-tud
HD 6/15 M	87	90

	möödetud	garanteeritud
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91
HD 8/18-4 MX	87	89
HD 8/18-4 M PU	90	92

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsioonivolinik: S. Reiser

Enne seadme esmast kasutamist lugege need ohutusjuhised ja originaalkasutusjuhend läbi. Toimige neile vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

• Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutusalaseid ja önnetuse ennetamise eeskirju.
• Seadmele paigaldatud hoiatussildid ja osutavad sildid annavad olulisi juhiseid ohutuks käituseks.

Ohuastmed

⚠️OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Isiklik kaitsevarustus

⚠ ETTEVAATUS • Kandke seadmega tööta-misel sobivaid kindaid. • Kandke kuulmiskaitsevahendit, kui kasutusjuhendis on esitatud heliröhutase üle 80 dB(A), vt peatükki Tehnilised kasutusjuhend andmed kasutusjuhendis. • Kandke sobilikku kaitseriietust ja kaitseprille, et kaitsta ennast tagasipritsiva vee või mustuse eest. • Körgsurvepesurite kasutamise ajal võivad tekkida aerosoolid. Aerosoolide sissehingamine võib põhjustada tervisekahjustusi. Tööandja on kohustatud läbi viima ohtude hindamise, et määrata kindlaks pu-hastatavast pealispinnast ja ümbrusest söltuvalt vajalikud kaitsemeetmed aerosoolide sissehingamise vastu. Hingamiskaitsemaskid FFP 2 või körgemast klassist sobivad kaitseks veepõhiste aerosoolide eest. • Sisepõlemismootoriga kuumavee körgsurvepesurite kasutamisel võivad tekkida heitgaasid ja tahm. Heitgaaside sissehingamine ja tahma puudutamine võib põhjustada tervisekahjustusi. Tuleb määratleda vajalikud

kaitsemeetmed heitgaaside sissehingamise ja tahmaga kokkupuutumise eest. Seetõttu kasutage heitgaaside eest kaitsmiseks sobivat hingamismaski ja tahma eest kaitsmiseks sobivaid kindaid.

Üldised ohutusjuhised

⚠️ OHT • Lämbumisoht. Hoidke pakendikiled lastest eemal.

⚠ HOIATUS • Kasutage seadet ainult sihtotstarbeliselt. Vötke arvesse kohalikke asjaolusid ning pidage seadmega töötamisel silmas kolmandaid isikuid, eelköige lapsi. • Seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega isikutele või kogemuste ja/või teadmiste puudumisel. • Seadet tohivad kasutada ainult need inimesed, keda on seadme käsitsemise osas juhendatud või kes on töendanud oma käsitsemisoskusi ja keda on selgesõnaliselt volitatud seadet kasutama. • Teostage laste üle järelevalvet kindlustamaks, et nad seadmega ei mängi. • Lapsed ja noorukid ei tohi seadet käitada.

ETTEVAATUS • Ohutusseadised on ette nähtud Teie kaitseks. Ärge kunagi muutke või hiilige kõrvale ohutusseadistest.

Elektrilöögi oht

⚠️ OHT • Ühendage kaitseklassi I seadmeid ainult nõuetekohaselt maandatud vooluallikate külge. • Tüübisildil esitatud pinge peab olema kooskõlas vooluallika pingega. • Pidage silmas pistikupesa minimaalset kaitset, vt peatükki Tehnilised andmed kasutusjuhendis.

- Käitage seadet ainult rikkevoolu kaitselüliti kaudu (maksimaalselt 30mA). - Ärge kunagi puudutage võrgupistikut ja pistikupesa märgade kätega. - Pikendusjuhtme võrgupistik ja liitmik peavad olema veekindlad ning ei tohi olla vees. Liitmik ei tohi asuda maapinnal. Kasutage kaablitrumleid, mis tagavad, et pistikupesad asuvad vähemalt 60 mm maapinna kohal. - Köik voolu juhtivad osad tööpiirkonnas peavad olema veejoa eest kaitstud.

⚠ HOIATUS • Ühendage seade ainult elektrilise ühenduse külge, mis on teostatud elektrispetsialisti poolt IEC 60364-1 kohaselt. • Kontrollige vörgupistikuga vörguühendusjuhet enne iga käitamist kahjustuste suhtes. Ärge vötke kahjustatud vörguühendusega seadet käiku. Laske kahjustatud vörguühendusjuhe viivitamatult volitatud klienditeenindusel / elektrispetsialistil välja vahetada. • Ärge vigastage või kahjustage vörguühendus- ja pikendusjuhet ülesõitmise, muljumise, tirimise või sellesarnasega. Kaitske vörguühendusjuhet kuumuse, öli ja teravate servade eest.

- Kasutage ainult tootja poolt ettekirjutatud toitejuhet, see kehtib ka juhtme asenduse korral. Tellimisnr ja tüüpi vt kasutusjuhendist. - Ebasobivad elektrilised pikendusjuhtmed võivad olla ohtlikud. Kasutage välitingimustes ainult selleks lubatud ja vastavalt tähistatud elektrilisi pikendusjuhtmeid piisava juhtme ristlõikega. - Asendage võrguühendus- või pikendusjuhtme liitmikud ainult sama veepidavuse ja sama mehaanilise vastupidavusega liitmikega.

ETTEVAATUS. Lülitage pikematel käituspausidel ja vastavalt vajadusele seade pealülitist / seadmelülitist välja ja tömmake vörgupistik pistikupesast välja.

TÄHELEPANU • Sisselülitusprotsessid põhjustavad lühiajalisi pingelangusi. • Ebasoodsate võrgutingimuste korral võivad tekkida teiste seadmete kahjustused. • Võrgu impendatsi korral alla 0,15 oomi ei ole rikkeid oodata.

Veevõtuühendus

⚠ HOIATUS • Te ei tohi seadet käiku võtta, kui kõrgsurvevoolik on kahjustatud. Vahetage kahjustatud kõrgsurvevoolik kohe välja. Te tohite kasutada ainult tootja poolt soovitatud voolikuid ja liiteid. Tellimisnr vt kasutusjuhendist. • Kõigi ühendusvoolikute keermesliide peab olema tihe.

TÄHELEPANU • Järgige oma veevarustusette-võtte eeskirju.

Käitamine

⚠️ OHT • Järgige seadme kasutamisel ohualadel (nt tanklates) vastavaid ohutuseeskirju. • Käitamine plahvatusohtlikes piirkondades on keelatud. • Ärge kunagi imege sisse lahusteid, lahustisisaldusega vedelikke või lahjendamata haddeid. Nende hulka kuuluvad nt bensiin, värvivedeldi või kütteõli. Pihustusudu on kergsüttiv, plahvatusohtlik ja mürgine. • Kahjustatud sõidukirehvid / rehiventiilid on eluoftlikud. Sõidukirehvid / rehiventiilid võivad kahjustada saada körgsurvejoa kaudu ja löhkeda. Esimene märk sellest on rehvi värvumine. Hoidke sõidukirehvide / rehiventiilide puhastamisel vähemalt 30 cm joa vahekaugust.

⚠ HOIATUS • Ärge kasutage seadet, kui ulatuskauguses viibivad ilma vastava kaitseriietuseta inimesed. • Lühikeste joatorude korral võib Teie käsi puutuda kokku körgsurvejoaga. Ärge kunagi kasutage punkt-joadüüsi joatorudega, mis on lühemad kui 75 cm. • Joatorust väljatungiva veejoa tõttu tekib tagasilöögijõud. Painutatud joatoru tõttu mõjub jõud ülespoole. Hoidke püstolist ja joatorust hästi kinni. • Painutatud pritsimisseadiste kasutamisel võivad tagasilöögi- ja väändejõud muutuda. • Ärge suunake körgsurvejuga enda peale nt riiete või jalatsite puhastamiseks. • Ärge suunake körgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale. • Ärge pihustage esemetele, mis sisaldavad tervist ohustavaid aineid (nt asbesti). • Kontrollige seadet ja tarvikuid nagu nt körgsurvevoolikut, körgsurvepüstolit ja ohutusseadiseid enne iga käitamist nõuetekohase seisundi ja töökindluse suhtes. Ärge kasutage seadet kahjustuse korral. Vahetage kahjustatud komponendid viivitamatult välja. • Kasutage ainult tootja poolt soovitatud körgsurvevoolikuid, armatuure ja liitmikke.

⚠ ETTEVAATUS • Ärge jätke seadet kunagi järelevalveta, kui see on käituses. • Ärge avage katet töötava mootori korral. • Ärge pingutage körgsurvepüstoli hooba käituse korral kinni. • Laske voolikutel pärast kuuma vee käitust maha jahtuda või käitage seadet korraks külma vee režiimis. • Seadmel peab olema tasane, seisukindel aluspind. • Te peate enne puhastamist läbi viima puhastatava pealispinna riskihindamise, et teha kindlaks ohutus- ja tervisekaitsenõudeid. Te peate rakendama vastavalt vajalikke kaitsemeetmeid.

TÄHELEPANU • Ärge käitage seadet temperatuuridel alla 0 °C. • Viige mootori puhastamine läbi ainult öliseparaatoriga pesuplatsidel.

Käitamine puhastusvahendiga

ETTEVAATUS • Hoidke puhastusvahendeid lastele kättesaamatult. • Järgige puhastusvahendite kasutamisel puhastusvahendi tootja ohutuskaarti, eelkõige juhiseid isikliku kaitsevarustuse kohta. • Kasutage ainult tootja poolt tarnitud või soovitatud puhastusvahendeid. Teiste puhastusvahendite või kemikaalide kasutamine võib kahjustada seadme ohutust. • Ärge rakendage soovitatud puhastusvahendeid lahjendamata.

Tooted on töökindlad, kuna nad ei sisalda happeid, aluseid või keskkonnakahjulikke aineid. Kui puhastusvahendid puutuvad kokku silmadega, loputage silmi kohe põhjalikult veega ja pöörduge kohe arsti poole, nagu ka puhastusvahendite allaneelamisel.

Labakäsi-käsivars vibratsiooniväärtusega > 2,5 m/s² seadmed (vt peatükki Tehnilised andmed kasutusjuhendist)

⚠ETTEVAATUS

• Seadme pikem kasutuskestus võib põhjustada vibratsioonist tingitud verevarustuse häireid kätes. Üldiselt kehtivat kasutuskestust ei saa kindlaks määrata, kuna see sõltub mitmetest mõjuteguritest:
• Isiklik soodumus halvaks verevarustuseks (sageli külmad sõrmed, sõrmede surin)
• Madal ümbrustemperatuur. Kandke käte kaitsmiseks sooje kindaid.
• Tugevast kinnihaaramisest tingitud puudulik verevarustus.
• Katkematu käitus on kahjulikum kui pausidega katkestatud käitus.

Seadme regulaarse, pikaajalise kasutamise ja sümpomite nagu nt sörmede surina, külmade sörmede korduval esinemisel peaksite pöörduma arsti poole.

Öhkrehvidega seadmed

ETTEVAATUS • Kinnikruvitud velgedega seadmete korral: Tehke kindlaks, et velgede köik poldid on kövasti kinni keeratud, enne kui Te seadistate rehvi täiteröhku. • Tehke kindlaks, et röhureduktor kompressoril on korrektselt seadistatud, enne kui Te seadistate rehvi täiteröhku. • Ärge kunagi ületage maksimaalselt lubatud rehvi täiteröhku. Te peate rehvi täiteröhku lugema rehvidelt ja vajaduse korral veljelt. Erinevate väärtuste korral peate Te kinni pidama väiksemast väärtusest.

Kuumvee- ja bensiinimootorseadmed, sisepõlemismootoriga seadmed

⚠️ OHT • Plahvatusoht ebasobiva mootorikütuse töttu. Tankige ainult kasutusjuhendis esitatud mootorikütust.

⚠ HOIATUS • Heitgaasid on mürgised. Ärge hingate heitgaase sisse. Kindlustage seadme käitamisel ruumides piisav öhutamine ja heitgaaside ärajuhtimine.

- Tehke tankimisel kindlaks, et kuumadele pealispindadele ei satu mootorikütust.

ETTEVAATUS • Põletusoht. Ärge kummarduge heitgaasiava kohale ega sisestage sinna jäsemeid. Ärge puudutage põletirežiimi korral küttekatelt.

- Årge kunagi sulgege heitgaasiavasid. - Tehke kindlaks, et öhu sisselaskete läheduses ei esine heitgaasiemissioone. - Järgige kasutusjuhendis esitatud ohutusjuhiseid bensiinimootorseadmete kohta.

Hooldus ja jooksevremont

⚠ HOIATUS • Enne puhastamist, jooksevre-monti ja osade väljavahetamist peate Te seadme välja lülitama ja vörgutoitega seadmete korral vörgupistiku välja tömbama. • Tehke enne köiki seadmel ja tarvikutel teostatavaid töid körgsurvesüsteem survevabaks.

ETTEVAATUS • Laske parandamisi läbi viia ainult heakskiidetud klienditeeninduspunktidel või antud piirkonna erialaspetsialistidel, kes on tuttavad köigi asjakohaste ohutuseeskirjadega.

TÄHELEPANU • Pidage silmas mitte kohtkindlate kaubanduslikult kasutatud seadmete ohutusalast

kontrolli kohalike kehtivate eeskirjade järgi • Lühised või muud kahjustused. Ärge puhastage seadet voolikvõi körgsurveveejoaga. • Ärge kasutage atsetooni, lahjendamata happeid ega lahusteid, kuna nad kahjustavad seadmel kasutatavaid materjale.

⚠ ETTEVAATUS• Kasutage ainult tootja poolt lubatud tarvikuid ja varuosi. Originaaltarvikud ja originaalvaruosad tagavad seadme ohutu ja tõrgeteta käitu-se. • Laske remonditöid ja varuosade paigaldust läbi viia ainult heakskiidetud klienditeenindusel, nii väldite ohte.

Transport

⚠ ETTEVAATUS • Lülitage seade enne transportimist välja. Kinnitage seade kaalu arvesse vöttes, vt peatükki Tehnilised andmed kasutusjuhendis. • Önnetus- ja vigastusoht. Järgige transportimisel ja ladustamisel seadme kaalu, vt peatükki Tehnilised andmed kasutusjuhendist.
