KASUTUSJUHEND HD12 SCHEPPACH

Imusüsteem Originaalkäitusjuhendi tõlge

Seadmel olevate sümbolite selgitus Hoiatus - lugege vigastusriski vähendamiseks kasutusjuhendit. Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjus- tav tolm. Asbestisisaldusega materjali ei tohi töödelda! Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada. Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. m Tähelepanu! Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga Sisukord: Lk: 1. Sissejuhatus ...................................................................................................... 100

Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

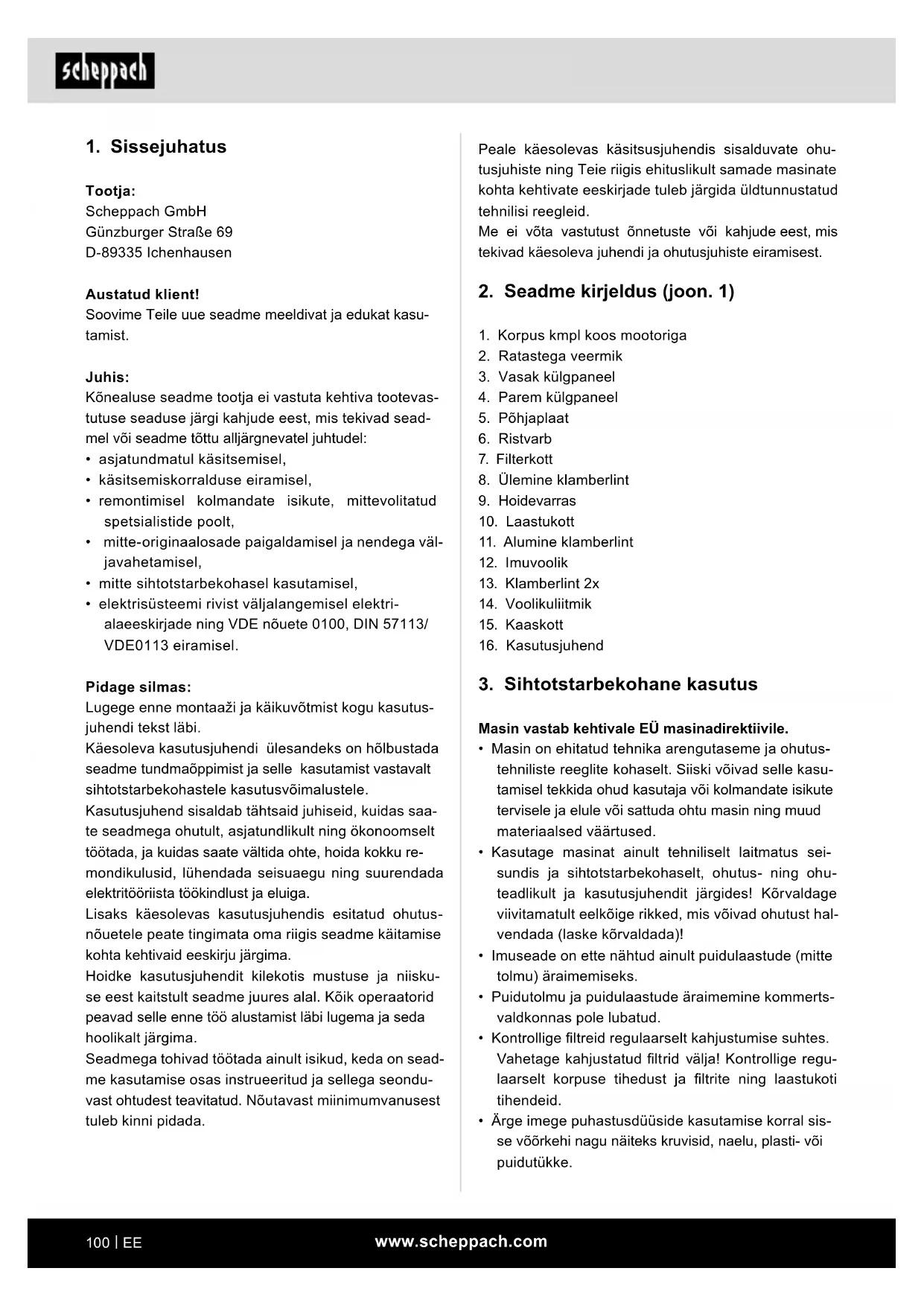

2. Seadme kirjeldus (joon. 1)

3. Sihtotstarbekohane kasutus

Masin vastab kehtivale EÜ masinadirektiivile.

• Masin on ehitatud tehnika arengutaseme ja ohutus- tehniliste reeglite kohaselt. Siiski võivad selle kasu- tamisel tekkida ohud kasutaja või kolmandate isikute tervisele ja elule või sattuda ohtu masin ning muud materiaalsed väärtused.

• Kasutage masinat ainult tehniliselt laitmatus sei- sundis ja sihtotstarbekohaselt, ohutus- ning ohu- teadlikult ja kasutusjuhendit järgides! Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust hal- vendada (laske kõrvaldada)!

• Imuseade on ette nähtud ainult puidulaastude (mitte tolmu) äraimemiseks.

• Puidutolmu ja puidulaastude äraimemine kommerts- valdkonnas pole lubatud.

• Kontrollige ltreid regulaarselt kahjustumise suhtes. Vahetage kahjustatud ltrid välja! Kontrollige regu- laarselt korpuse tihedust ja ltrite ning laastukoti tihendeid.

• Ärge imege puhastusdüüside kasutamise korral sis- se võõrkehi nagu näiteks kruvisid, naelu, plasti- või puidutükke.

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,

• käsitsemiskorralduse eiramisel,

• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,

• mitte-originaalosade paigaldamisel ja nendega väl- javahetamisel,

• mitte sihtotstarbekohasel kasutamisel,

• elektrisüsteemi rivist väljalangemisel elektri- alaeeskirjade ning VDE nõuete 0100, DIN 57113/ VDE0113 eiramisel. Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa- te seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re- mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niisku- se eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on sead- me kasutamise osas instrueeritud ja sellega seondu- vast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.www.scheppach.com

• Jälgige oma tegevust. Toimige töötamisel mõistli- kult. Ärge kasutage tööriista, kui olete väsinud.

• Ärge kasutage tööriistu, millel ei saa lülitit sisse ja välja lülitada.

• Hoiatus! Muude rakendustööriistade ja muude tarvi- kute kasutamine võib tähendada Teile vigastusohtu.

• Tõmmake igasugustel seadistus- ja hooldustöödel võrgupistik välja.

• Andke ohutusjuhised kõigile isikutele edasi, kes ma- sinal töötavad.

• Kontrollige enne käikuvõtmist, kas pinge seadme tüübisildil ühildub esitatud võrgupingega.

• Kui on vajalik pikenduskaabel, siis veenduge, et sel- le ristlõige on seadme voolutarbe jaoks piisav. Miini- mumristlõige 1,5 mm

• Kontrollige võrguühendusjuhe üle. Ärge kasutage vigaseid või kahjustatud ühendusjuhtmeid.

• Ärge kasutage kaablit, et pistikut pistikupesast väl- ja tõmmata. Kaitske kaablit kuumuse, õli ja teravate servade eest.

• Ärge jätke masinat vihma kätte ja ärge kasutage ma- sinat niiskes või märjas keskkonnas.

• Hoolitsege hea valgustuse eest.

• Ärge saagige põlemisvõimeliste vedelike või gaasi- de läheduses.

• Õues töötamisel on soovitatavad libisemiskindlad jalatsid. Kandke pikkade juuste korral juuksevõrku. Vältige ebanormaalset kehahoiakut

• Operaator peab olema vähemalt 18 aastat, õpilane min 16 aastat vana, kuid ainult järelevalve all.

• Hoidke lapsed võrku ühendatud seadmest eemal.

• Hoidke töökoht puidujäätmetest ja vedelevatest osa- dest puhas.

• Tööpiirkonnas valitseva korratuse tagajärjeks või- vad olla õnnetused.

• Ärge laske teistel isikutel, eelkõige lastel, tööriista ega võrgukaablit puudutada. Hoidke nad töökohast eemal.

• Masinal tegutsevate isikute tähelepanu ei tohi kõr- vale juhtida.

• Viige ümbervarustus- ning seadistus-, mõõtmis- ja puhastustöid läbi ainult seisatud mootori korral. - tõmmake võrgupistik välja -

• Kontrollige enne sisselülitamist üle, kas võtmed ja seadistustööriistad on eemaldatud.

• Lülitage mootor töökohalt lahkumisel välja ja tõm- make võrgupistik välja.

• Kõik kaitse- ja ohutusseadised tuleb pärast remondi või hoolduse lõpetamist kohe tagasi monteerida.

• Masinat tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

• Igasugune ulatuslikum kasutus kehtib kui mitte siht- otstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.

• Tuleb pidada kinni tootja ohutus-, töö- ja hooldu- seeskirjadest ning tehnilistes andmetes esitatud mõõtmetest.

• Tuleb järgida asjakohaseid õnnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reeg- leid.

• Masinat tohivad kasutada, hooldada ja parandada ainult isikud, kes seda tunnevad ja keda on ohtu- de osas instrueeritud. Masinal omavoliliselt tehtud muudatused välistavad tootja vastutuse sellest tek- kivate kahjude eest. Palun pidage silmas, et meie seadmed pole konstruee- ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös- tusettevõtetes ning samaväärsetel tegevustel.

Tähelepanu! Elektritööriistade kasutamisel tuleb kait- seks elektrilöögi, vigastus- ja tuleohu eest järgmisi põ- himõttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal. Ohutu töötamine

• Hoiatus: Kui kasutatakse elektritööriistu, siis tuleb järgida põhilisi ohutusabinõusid, et välistada tule, elektrilöögi ning inimeste vigastamise riske.

• Järgige enne masina kallal töötamist ja selle vältel kõiki neid juhiseid.

• Hoidke neid ohutusjuhiseid korralikult alal.

• Kaitske ennast elektrilöögi eest! Vältige keha kokku- puudet maandatud osadega.

• Mittekasutatavaid seadmeid tuleks hoida alal kuivas lukustatud kohas ja väljaspool laste käeulatust.

• Hoidke tööriistad teravad ja puhtad, et paremini ning ohutumalt töötada.

• Kontrollige regulaarselt tööriista kaablit ja laske see kahjustumise korral tunnustatud spetsialistil uuega asendada.

• Kontrollige regulaarselt pikendusjuhet ja asendage, kui see on kahjustunud.

• Kasutage õues ainult selleks heaks kiidetud, vasta- valt tähistatud pikenduskaableid.www.scheppach.com

Jääkriskid Masin on ehitatud tehnika arengutaseme ja tun- nustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Tervise ohustamine puidutolmude või puidulaastu- de tõttu. Kandke tingimata isiklikku kaitsevarustust nagu silmakaitset ja tolmumaski.

• Tolmukogumiskoti sulgemisel ja vahetamisel või- dakse tolmu sisse hingata. Kui ei järgita kasutus- juhendis utiliseerimise kohta esitatud juhiseid (nt tolmumaskide P2 kasutus), siis võib see põhjustada tolmu sissehingamist.

• Tervise ohustamine müra tõttu. Töötamisel ületa- takse lubatud mürataset. Kandke tingimata isiklikku kaitsevarustust nagu kuulmekaitset.

• Ohustamine voolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.

• Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitte silmnähtavad jääkris- kid.

• Jääkriske saab minimeerida, kui järgitakse “Ohutus- juhiseid” ja “Sihtotstarbekohast kasutust” ning käsit- susjuhendit tervikuna. Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõ- siste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja medit- siinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse. Hoidke ohutusjuhised korralikult alles.

5. Tehnilised andmed

Tehnilised andmed Ehituslikud mõõdud P x L x K 830 x 520 x 1600 mm Üldkõrgus lterkotiga 1600 mm Imuotsak, ühenduse ø 100 mm Vooliku pikkus 2300 mm Ratta ø 150 mm Kaal 20 kg Õhuvõimsus 1150 m

• Tuleb pidada kinni tootja ohutus-, töö- ja hooldus- juhistest ning tehnilistes andmetes esitatud mõõt- metest.

• Tuleb järgida asjaomaseid õnnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reeg- leid.

• Ärge kasutage rasketeks töödeks väikese võimsu- sega masinaid.

• Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud!

• Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu.

• Kontrollige üle, kas liikuvad detailid talitlevad lait- matult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et tagada tööriista laitmatu käitus.

• Kahjustatud kaitseseadised ja detailid tuleb lasta tunnustatud erialatöökojas asjatundlikult remontida või välja vahetada, kui kasutusjuhendis pole maini- tud teisiti.

• Laske kahjustatud lüliti klienditeeninduse töökojas välja vahetada.

• Antud tööriist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist origi- naalvaruosi kasutades; vastasel juhul võivad kasu- tajal õnnetused juhtuda.

• Kui vajalik, kandke sobivat isiklikku kaitsevarustust. See võib hõlmata: - kuulmekaitset kuulmiskaotu- se riski vähendamiseks, - respiraatorit ohtliku tolmu sissehin- gamise riski vähendamiseks.

• Operaatorit tuleb informeerida tingimustest, mis mõ- jutavad müra põhjustamist.

• Masinal esinevatest vigadest tuleb teavitada nende avastamisel kohe ohutuse eest vastutavat isikut.

• Antud seade ei sobi ohtliku tolmu vastuvõtmiseks.

• Antud seade pole ette nähtud kasutamiseks piira- tud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja/või puudulike teadmistega isikute poolt (kaasa arvatud lapsed), kui nad just ei viibi nende ohutuse eest vastutava isiku järelevalve all ega saa temalt seadme kasutamise kohta korral- dusi. Laste järele tuleb vaadata tegemaks kindlaks, et nad seadmega ei mängi.www.scheppach.com

• Kinnitage korpus lapikpeapolte M5 x 20 ja sakilisi mutreid kasutades küljekatete külge. Pingutage kõik mutrid tugevasti kinni. joon. 6

• Lükake klamberlint läbi lterkoti silmuste ja kinnitage lterkott sellega mahuti külge. joon. 7

• Pistke hoidevarras korpusse ja riputage lterkott külge. joon. 1

• Kinnitage laastukott klamberlinti kasutades alumise õhuväljundi külge. joon. 7

• Kinnitage imuvoolik korpusel asuva düüsi külge ja kseerige see voolikuklambriga. joon. 8

• Kinnitage vooliku teises otsas asuv voolikuliitmik voolikuklambrit kasutades. joon. 9 Imuseadet tuleks puhastada laastukoti igakordsel va- hetamisel. Kahjustatud ltrid ja kotid tuleb kohe välja vahetada, et hoida tööümbrusse väljatungiva tolmu kogus võimali- kult väike.

Tähelepanu! Monteerige seade enne käikuvõtmist tingimata ter- viklikult! Järgige enne käikuvõtmist ohutusjuhiseid. Mootori tüübisildil esitatud andmed (voldid ja hertsid) peavad ühilduma võrgupinge ja -sagedusega. Pärast võrku ühendamist on imuseade käitusvalmis.

Lülitage kõigi hooldus- ja puhastustööde korral mootor välja ning tõmmake võrgupistik välja.

• Elektriinstallatsiooni kallal tohivad installatsiooni, remonte ja hooldustöid teostada ainult spetsialistid.

• Loksutage samaks jääva imivõimsuse tagamiseks lterkott aeg-ajalt jõuliselt läbi. Vahepeal piisab sel- lest, kui käega mitu korda kotti kloppida.

• Laastukott tuleb uuega asendada hiljemalt siis, kui laastud ulatuvad kuni u 10 cm korpuseäärise lähe- dale. Teenindus-informatsioon Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi. Kuluosad*: lterkott, laastukott, imuvoolik, düüside kin- nitused

Laastukoti täitekogus 75 l Mootori võimsus Elektrimootor 220 - 240 V~ / 50 Hz Tarbevõimsus P1 0,55 kW Mootori pöördearv 2850 1/min. Võimalikud tehnilised muudatused! Müraemissiooni informatsiooni mõõdeti asjaomaste normide järgi: Helirõhutase L

= 75,5 dB Helivõimsustase L

= 95,5 dB Mõõtemääramatus K

= 3 dB Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.

6. Enne käikuvõtmist

• Kontrollige pärast lahtipakkimist kõiki osi võimalike transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioo- ne ei tunnustata.

• Kontrollige saadetis terviklikkuse suhtes üle.

• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.

• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma scheppachi edasimüüjalt.

• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta. m Tähelepanu! Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

Pakendamistehnilistel põhjustel pole Teie masin täieli- kult monteeritud.

• Kinnitage küljekate lapikpeapolte M8 x 40 mm ja sa- kilisi mutreid kasutades lahtiselt põhikandmiku kül- ge. Ärge pingutage tugevasti kinni. joon. 2, 3

• Kinnitage ristvarb koos küljekattega vasakul ja pa- remal lapikpeapoltide M 8 x 12 ning sakiliste mutri- tega. joon. 4, 5

• Eemaldage kõik poldid ja mutrid korpuse küljest.www.scheppach.com

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H07-RN ühen- dusjuhtmeid. Ühendusjuhtmele trükitud tüübitähis on eeskirjaga ko- hustuslik. Vahelduvvoolumootor

• Võrgupinge peab olema 220 - 240 V~/50 Hz.

• Pikenduskaablid peavad olema minimaalse kaabli- ristlõikega 1,0 ruutmillimeeter.

• Võrguühendus kaitstakse inertse 16 A kaitsmega. Küsimuste korra esitage palun järgmised andmed:

• masina tüübisildi andmed

• lüliti tüübisildi andmed Saatke mootori tagasisaatmisel meile alati terviklik aja- mimoodul koos lülitiga.

12. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taaskäi- deldavad. Palun utiliseerige pa- kendid keskkonnasõbralikult. Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi ko- gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist regu- leeritakse patareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg- mistes kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad) Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood. Eritarvikud Filterkott art-nr 3906301013 Korduvkasutatav laastukott 20 tk art-nr 75001500

Ladustage seadet ja tarvikuid pimedas, kuivas, kül- mumiskindlas ning lastele kättesaamatus kohas. Op- timaalne ladustamistemperatuur on 5 ja 30 ˚C vahel. Säilitage elektritööriista originaalpakendis.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusju- he peavad vastama nendele eeskirjadele. Tähtsad juhised Kahjustunud elektriühendusjuhtmed Kui elektrikaabel on kahjustatud, siis peab selle asen- dama ohtude vältimiseks tootja, tema klienditeenindus või sarnase kvalikatsiooniga isik. Elektrijuhtmetel tekivad sageli isolatsioonikahjustused. Põhjusteks on:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhet regulaarselt kahjus- tuste suhtes. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvõrku ühendatud.www.scheppach.com

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenin- dusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesrii- kides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida va- nade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.www.scheppach.com
