NÁVOD NA OBSLUHU HD12 SCHEPPACH

Odsávacie zariadenie Preklad originálneho návodu na obsluhu

Vysvetlenie symbolov na prístroji Varovanie - Prečítajte si návod na obsluhu, aby ste minimalizovali riziko poranenia Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Nesmie sa spracúvať materiál obsahujúci azbest! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkou Obsah: Strana: 1. Úvod ................................................................................................................... 64

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané tech- nické pravidlá pre prevádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

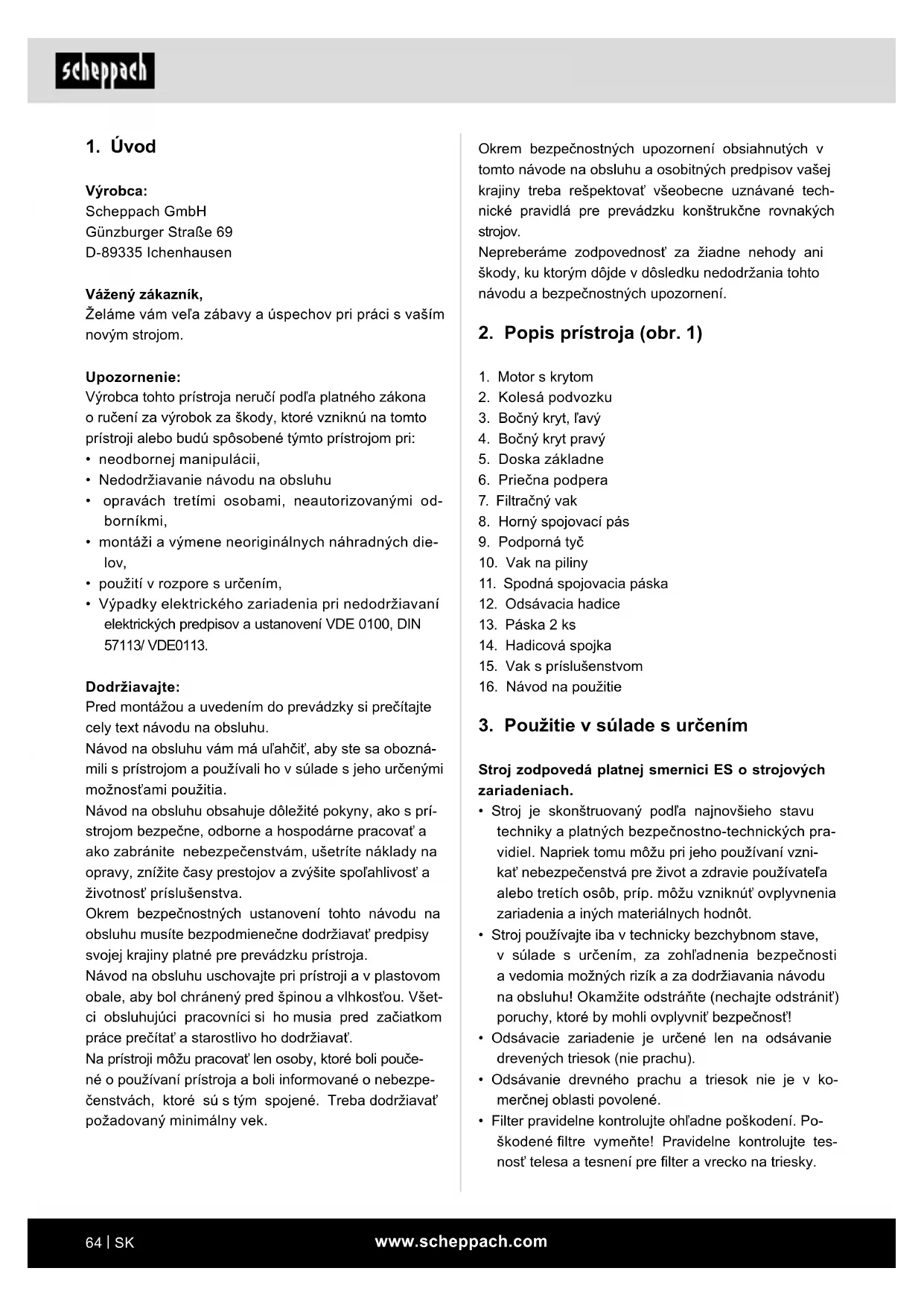

2. Popis prístroja (obr. 1)

11. Spodná spojovacia páska

15. Vak s príslušenstvom

16. Návod na použitie

3. Použitie v súlade s určením

Stroj zodpovedá platnej smernici ES o strojových zariadeniach.

• Stroj je skonštruovaný podľa najnovšieho stavu techniky a platných bezpečnostno-technických pra- vidiel. Napriek tomu môžu pri jeho používaní vzni- kať nebezpečenstvá pre život a zdravie používateľa alebo tretích osôb, príp. môžu vzniknúť ovplyvnenia zariadenia a iných materiálnych hodnôt.

• Stroj používajte iba v technicky bezchybnom stave, v súlade s určením, za zohľadnenia bezpečnosti a vedomia možných rizík a za dodržiavania návodu na obsluhu! Okamžite odstráňte (nechajte odstrániť) poruchy, ktoré by mohli ovplyvniť bezpečnosť!

• Odsávacie zariadenie je určené len na odsávanie drevených triesok (nie prachu).

• Odsávanie drevného prachu a triesok nie je v ko- merčnej oblasti povolené.

• Filter pravidelne kontrolujte ohľadne poškodení. Po- škodené ltre vymeňte! Pravidelne kontrolujte tes- nosť telesa a tesnení pre lter a vrecko na triesky.

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme vám veľa zábavy a úspechov pri práci s vaším novým strojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných die- lov,

• použití v rozpore s určením,

• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/ VDE0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prí- strojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkosťou. Všet- ci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli pouče- né o používaní prístroja a boli informované o nebezpe- čenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek.www.scheppach.com

• Pravidelne kontrolujte kábel nástroja a pri poškode- ní ho nechajte vymeniť uznávaným odborníkom.

• Pravidelne kontrolujte predlžovacie káble a v prípa- de poškodenia ich vymeňte.

• Na voľnom priestranstve používajte iba povolené, príslušne označené predlžovacie káble.

• Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým úsudkom. Nástroj nepoužívajte, keď ste unavení.

• Nepoužívajte nástroje, pri ktorých sa spínač nedá zapnúť a vypnúť.

• Varovanie! Používanie iných nástrojov a iného prís- lušenstva môže pre vás znamenať nebezpečenstvo poranenia.

• Pri všetkých nastavovacích a údržbových prácach vytiahnite sieťovú zástrčku.

• Bezpečnostné upozornenia odovzdávajte ďalej všetkým osobám, ktoré pracujú na stroji.

• Pred uvedením do prevádzky skontrolujte, či sa na- pätie na typovom štítu prístroja zhoduje so sieťovým napätím.

• Ak je potrebné použitie predlžovacieho kábla, uistite sa, či je prierez kábla dostatočný vzhľadom na odber prúdu prístroja. Minimálny prierez 1,5 mm

• Káblový bubon používajte iba v rozvinutom stave.

• Skontrolujte sieťový prívod. Nepoužívajte chybné ani poškodené prípojné vedenia.

• Kábel nepoužívajte na vyťahovanie zástrčky zo zá- suvky. Kábel chráňte pred horúčavou, olejom a ostrými hranami.

• Stroj nevystavujte dažďu a stroj nepoužívajte vo vlh- kom ani mokrom prostredí.

• Zabezpečte dobré osvetlenie.

• Nevykonávajte pílenie v blízkosti horľavých kvapalín alebo plynov.

• Pri prácach na vonku odporúčame nosiť protišmy- kovú obuv. Pri dlhých vlasoch noste sieťku na vlasy. Vyhýbajte sa abnormálnemu držaniu tela

• Osoba obsluhy musí mať minimálne 18 rokov, učeň minimálne 16 rokov, no musí byť nad ním dozor.

• Zabráňte prístupu detí k prístroju pripojenému k sieti.

• Udržiavajte pracovisko bez dreveného odpadu a rozhádzaných častí.

• Následkom neporiadku v pracovnej oblasti môžu byť nehody.

• Iným osobám, hlavne deťom, zabráňte kontaktu s nástrojom alebo sieťovým káblom. Zamedzte ich prístupu na pracovisko.

• Osoby pracujúce na stroji nesmú svoju pozornosť venovať ničomu inému.

• Pri použití čistiacich dýz neodsávajte cudzie telesá, ako napr. skrutky, klince, kusy plastu alebo kusy dreva.

• Stroj sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.

• Akékoľvek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté vý- robca neručí, riziko znáša samotný používateľ.

• Musia sa dodržiavať bezpečnostné, pracovné pred- pisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.

• Stroj smú používať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a poučené o ne- bezpečenstvách. Pri škodách vzniknutých v dôsled- ku svojvoľných zmien na stroji je vylúčená záruka výrobcu. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu zá- ruku.

4. Bezpečnostné upozornenia

Pozor! Pri používaní elektrických prístrojov je nut- né na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečen- stvom požiaru dodržiavať nasledujúce základné bez- pečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte. Bezpečná práca

• Výstraha: Pri používaní elektrického náradia sa mu- sia dodržiavať základné bezpečnostné opatrenia, aby sa vylúčili riziká požiaru, zásahu elektrickým prúdom a poraneniam osôb.

• Pred a počas práce so strojom rešpektujte všetky tieto upozornenia.

• Tieto bezpečnostné upozornenia dobre uschovajte.

• Chráňte sa pred zásahom elektrickým prúdom! Za- bráňte kontaktom tela s uzemnenými dielmi.

• Nepoužívané zariadenia by sa mali skladovať na suchom, uzatvorenom mieste a mimo dosahu detí.

• S cieľom lepšej a bezpečnej práce udržiavajte ná- stroje ostré a čisté.www.scheppach.com

• Toto zariadenie nie je určené na to, aby ho použí- vali osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami či ne- dostatočnými skúsenosťami a/alebo nedostatočný- mi znalosťami. Používať ho smú jedine v tom prípa- de, že sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ich táto osoba poučila v obsluhe zariadenia. Deti by mali byť pod dozorom, aby sa zaistilo, že sa nebudú s prístrojom hrať. Zvyškové riziká Stroj je skonštruovaný podľa stavu techniky a pri- jatých bezpečnostnotechnických pravidiel. Na- priek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia drevným prachom alebo trieska- mi. Bezpodmienečne noste osobné ochranné vý- stroje ako ochranu očí a masku proti prachu.

• Pri uzavieraní a výmene zberného vrecka prachu môže dôjsť ku vdýchnutiu prachu. Ak sa upozorne- nia k likvidácii v návode na obsluhu nedodržia (napr. používanie masiek proti prachu P2), môže toto viesť ku vdýchnutiu prachu.

• Ohrozenie zdravia hlukom. Pri prácach neprekračuj- te povolenú hladinu hluku. Bezpodmienečne noste osobné ochranné výstroje ako ochranu sluchu.

• Ohrozenie prúdom pri použití nesprávnych elektric- kých prípojných vedení.

• Napriek všetkým prijatým opatreniam môžu pretrvá- vať zostatkové riziká, ktoré nie sú očividné.

• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu. Varovanie! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pa- sívne implantáty. Na zníženie nebezpečenstva závaž- ných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. Bezpečnostné upozornenia si dobre uschovajte.

• Prestavovacie, nastavovacie, meracie a čistiace práce vykonávajte iba pri vypnutom motore. – Vy- tiahnite sieťovú zástrčku –

• Pred zapnutím sa uistite, že kľúče a nastavovacie nástroje sú odstránené.

• Pri opustení pracoviska vypnite motor a vytiahnite sieťovú zástrčku.

• Všetky ochranné a bezpečnostné zariadenia sa musia po ukončenej oprave alebo údržbe okamžite znovu namontovať.

• Musia sa dodržiavať výrobcom stanovené bezpeč- nostné predpisy, pracovné predpisy a predpisy tý- kajúce sa údržby, ako aj rozmery uvedené v tech- nických údajoch.

• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne uznávané bezpečnostnotechnické pra- vidlá.

• Na ťažké práce nepoužívajte stroje so slabým vý- konom.

• Kábel nepoužívajte na účely, na ktoré nie je určený!

• Postarajte sa o bezpečný postoj a neustále udržia- vajte rovnováhu.

• Skontrolujte, či pohyblivé diely fungujú bezchybne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namontované a mu- sia byť splnené všetky podmienky, aby bola zaruče- ná bezchybná prevádzka nástroja.

• Poškodené ochranné zariadenia a diely sa musia nechať odborne opraviť alebo vymeniť v autorizova- nej dielni, pokiaľ nie je v návode na použitie uvedené inak.

• Poškodené spínače nechajte opraviť v dielni zákaz- níckeho servisu.

• Tento nástroj zodpovedá príslušným bezpečnost- ným ustanoveniam. Opravy smie vykonávať iba elektrikár s použitím originálnych náhradných dielov, v opačnom prípade môže dôjsť k úrazu používateľa.

• Ak je to potrebné, noste vhodný osobný ochranný výstroj. Ten by mohol zahŕňať: - Ochranu sluchu na zabránenie mož- nému vzniku nedoslýchavosti; - Ochranu dýchacích ciest na zabránenie riziku vdýchnutia nebezpečného prachu.

• Operátor musí byť informovaný o podmienkach, kto- ré ovplyvňujú spôsobenie hluku.

• Chyby na stroji sa musia nahlásiť hneď po ich obja- vení osobe zodpovednej za bezpečnosť.

• Tento prístroj nie je vhodný na zachytávanie nebez- pečného prachu.www.scheppach.com

m Pozor! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehlt- nutia a zadusenia!

Z dôvodov súvisiacich s baliacou technikou nie je váš prístroj kompletne montovaný.

• Bočný kryt voľne pripevnite na základný podstavec prístroja použitím skrutiek s plochou hlavou M8 x 40 mm a špeciálnych matíc. Neuťahujte pevne. obr. 2, 3

• Priečnu podperu spojte s ľavým a pravým bočným krytom skrutkami s plochou hlavou M8 x 12 mm a maticami. obr. 4, 5

• Odstráňte všetky skrutky a matice z puzdra.

• Skriňu pripevnite na bočné kryty použitím skrutiek s plochou hlavou M5 x 20 mm a matíc. Pevne utiahnite všetky matice. obr. 6

• Filtračný vak vložte do nádrže a upevnite ho páskou, do skrine vložte podpornú tyč a zaistite ltračný vak. obr. 1, 7

• Vak na piliny upevnite na spodný vývod vzduchu po- mocou pásky. obr. 7

• Odsávaciu hadicu upevnite na dýzu na skrini a pri- pevnite ju hadicovou sponou. obr. 8

• Hadicovú spojku upevnite hadicovou sponou na opačnom konci hadice. obr. 9 Odsávacie zariadenie by sa pri každej výmene vaku na piliny malo vyčistiť. Poškodené ltre a vaky sa musia ihneď vymeniť, aby množstvo prachu unikajúceho do pracovného prostredia bolo čo najmenšie.

8. Uvedenie do prevádzky

POZOR! Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte! Pred začatím práce čítajte návod na obsluhu. Infor- mácie na štítku motoru (voltáž a frekvencia) musí byť v súlade s údaji na privádzači elektriny do zariadenia. Po zapojení do elektrickej siete je Odsávač prachu 12 pripravený na prácu.

Technické údaje Rozmery D x Š x V 830 x 520 x 1600 mm Celková výška s vakom 1600 mm Priemer vedenia prachu 100 mm Dĺžka hadice 2300 mm Priemer kolesa 150 mm Hmotnosť 20 kg Výkon odsávania 1150 m

Objem vaku 75 l Výkon motora Elektromotor 220 - 240 V~ / 50 Hz Príkon P1 0,55 kW Otáčky motora 2850 1/min. Technické zmeny vyhradené! Informácie k vývinu hluku namerané podľa príslušných noriem: Hladina akustického tlaku L

= 3 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu.

6. Pred uvedením do prevádzky

• Po vybalení skontrolujte všetky diely ohľadne prí- padných škôd pri preprave. V prípade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

• Skontrolujte zásielku, či je kompletná.

• Pred použitím sa oboznámte s prístrojom na zákla- de návodu na obsluhu.

• Pri príslušenstve, ako aj pri opotrebovateľných a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu scheppach.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.www.scheppach.com

Dôležité upozornenia Poškodené elektrické prípojné vedenia Ak je elektrický kábel poškodený, musí ho výrobca, je- ho služba zákazníkom alebo podobne vyškolená oso- ba vymeniť, aby sa zabránilo vzniku nebezpečenstiev. Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčiny:

• Tlakové miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prípoj- né vedenie.

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie. Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné. Elektrické prípojné vedenie pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H07-RN. Potlač na prípojnom kábli s uvedením typového ozna- čenia je predpis. Motor na striedavý prúd

• Sieťové napätie musí predstavovať 220 - 240 V~ /50 Hz.

• Predlžovacie káble musia vykazovať minimálny prierez kábla 1,0 mm².

• Sieťová prípojka je zaistená pomocou pomalej 16 A poistky. V prípade otázok uveďte, prosím, nasledujúce údaje:

• Opravy elektrických prvkov prenechajte odborníko- vi.

• Pravidelne vysypávajte ltrační vak. Počas práce vakom občas potraste.

• Vak je treba vyprázdniť hneď ako je jeho obsah 10 cm do ltračnej trubice. Servisné informácie Je potrebné dbať na to, že pri tomto produkte podlie- hajú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: ltračné vrece, vre- ce na triesky, odsávacia hadica, nadstavce dýzy

• nie je nutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane. Špeciálne príslušenstvo Filtračný vak Č. výr. 3906301013 Viaccestné vrecko na triesky 20 ks Č. výr. 75001500

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrický prístroj skladujte v originálnom obale.

11. Elektrická prípojka

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár. Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným usta- noveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžo- vacie vedenie musia zodpovedať týmto predpisom.www.scheppach.com

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platiť odliš- né predpisy.

12. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k elektrickým a elektronickým zaria- deniam (ElektroG) Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierať, resp. likvidovať oddelene!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na ko- lieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpa- dom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.www.scheppach.com
