MANUAL DE UTILIZADOR HD12 SCHEPPACH

Sistema de aspiração Tradução do manual de operação original

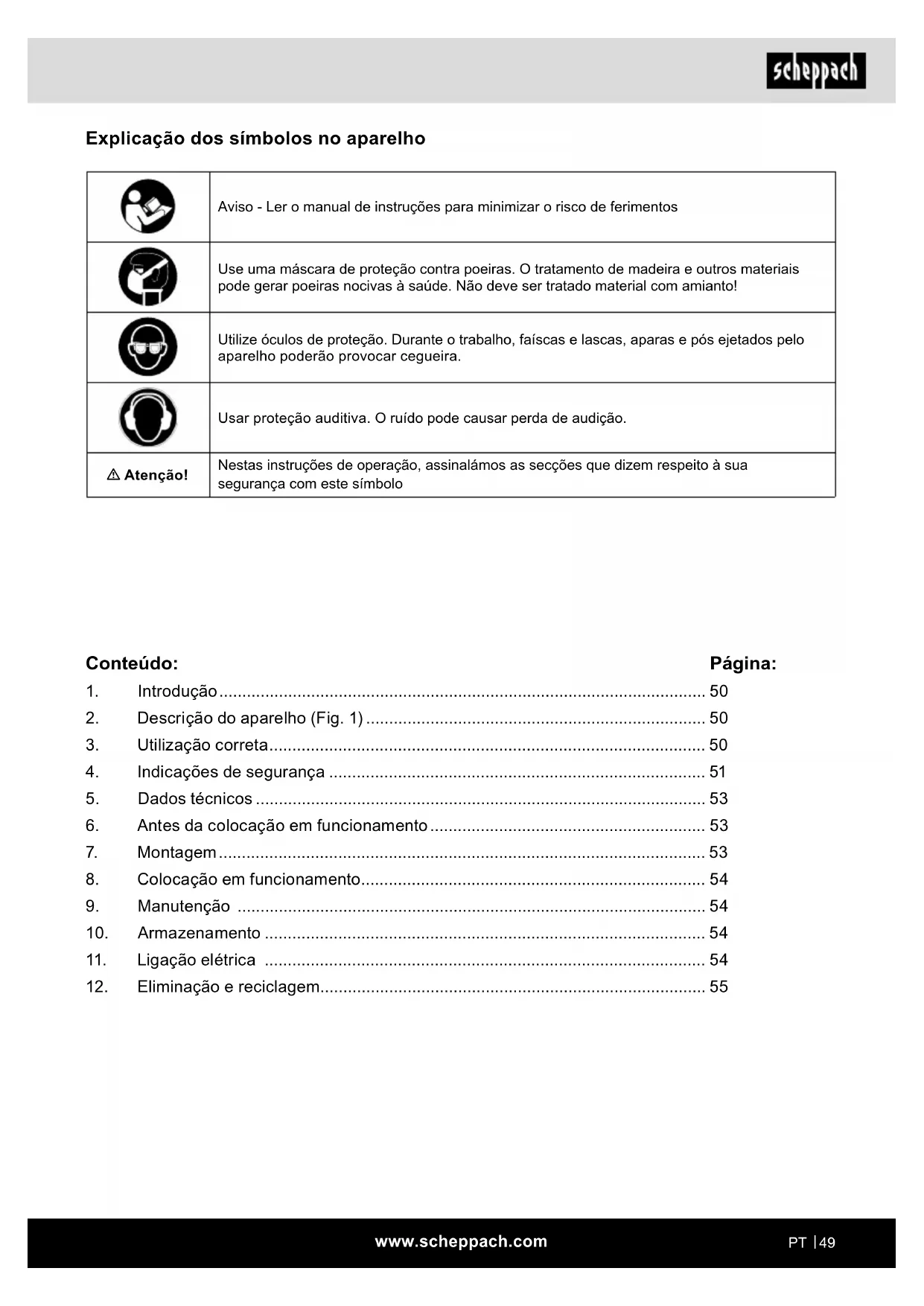

Explicação dos símbolos no aparelho Aviso - Ler o manual de instruções para minimizar o risco de ferimentos Use uma máscara de proteção contra poeiras. O tratamento de madeira e outros materiais pode gerar poeiras nocivas à saúde. Não deve ser tratado material com amianto! Utilize óculos de proteção. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira. Usar proteção auditiva. O ruído pode causar perda de audição. m Atenção! Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segurança com este símbolo Conteúdo: Página: 1. Introdução .......................................................................................................... 50

2. Descrição do aparelho (Fig. 1) .......................................................................... 50

3. Utilização correta ............................................................................................... 50

4. Indicações de segurança .................................................................................. 51

5. Dados técnicos .................................................................................................. 53

6. Antes da colocação em funcionamento ............................................................ 53

7. Montagem .......................................................................................................... 53

8. Colocação em funcionamento ........................................................................... 54

11. Ligação elétrica ................................................................................................ 54

12. Eliminação e reciclagem.................................................................................... 55www.scheppach.com

Para além das indicações de segurança incluídas nes- te manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máqui- nas idênticas. Não assumimos qualquer responsabilidade por aci- dentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de se- gurança.

2. Descrição do aparelho (Fig. 1)

1. Caixa completa com motor

4. Revestimento lateral direito

12. Mangueira de sucção

15. Kit de acessórios

16. Manual de instruções

3. Utilização correta

A máquina está em conformidade com a Diretiva CE Máquinas em vigor.

• A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança. No entan- to, durante a sua utilização podem ocorrer perigos para a vida e a integridade física do utilizador ou de terceiros ou danos na máquina e outros bens materiais.

• Utilize a máquina apenas em perfeitas condições técnicas, para o m previsto, e de forma conscien- te no que respeita à segurança e aos perigos, em conformidade com o manual de instruções! Deve (mandar) reparar, de imediato, sobretudo avarias que possam afetar a segurança!

• O sistema de aspiração serve unicamente para as- pirar aparas de madeira (não para pó).

• Não é permitida a aspiração de pó de madeira ou de aparas de madeira num ambiente comercial.

Fabricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Estimado cliente, Desejamos-lhe muita satisfação e sucesso ao traba- lhar com a sua nova máquina. Nota: De acordo com a legislação vigente relativa à respon- sabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Incumprimento do manual de instruções,

• reparações efetuadas por técnicos terceiros não autorizados,

• montagem e substituição de peças sobresselentes que não sejam de origem,

• utilização incorreta,

• Falhas da instalação elétrica em caso de não cum- primento dos regulamentos elétricos e disposições VDE 0100, DIN 57113/VDE 0113. Tenha em atenção: Antes da montagem e da colocação em funcionamen- to, leia a totalidade do texto do manual de instruções. Este manual de instruções deverá facilitar-lhe a fami- liarização com o aparelho e com as suas possibilida- des de utilização corretas. O manual de instruções contém indicações importan- tes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a abilidade e vida útil do aparelho. Para além dos regulamentos de segurança deste ma- nual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país. Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos tra- balhos. Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mí- nima exigida.www.scheppach.com

• Proteja-se contra choque elétrico! Evite o contacto com peças ligadas à terra.

• Os aparelhos não utilizados devem ser armazena- dos num local seco, vedado e fora do alcance de crianças.

• Mantenha as ferramentas aadas e limpas, para po- der trabalhar melhor e de modo mais seguro.

• Verique regularmente o cabo da ferramenta e, se ele apresentar danos, peça a um técnico reconheci- do para o substituir.

• Verique regularmente os cabos de prolongamento e substitua-os em caso de danos.

• Utilize apenas cabos de prolongamento autorizados e correspondentemente identicados para o ar livre.

• Preste atenção ao que está a fazer. Realize os tra- balhos de forma responsável. Não utilize a ferra- menta se estiver cansado.

• Não utilize ferramentas cujo interruptor não possa ser ligado e desligado.

• Aviso! A utilização de outras ferramentas e outros acessórios poderá representar para si um perigo de ferimentos.

• Antes de quaisquer trabalhos de conguração ou manutenção, retire a cha da tomada de rede.

• Transmita as indicações de segurança a todas as pessoas que trabalham na máquina.

• Antes da colocação em funcionamento, verique se a tensão indicada na placa do aparelho correspon- de à rede elétrica.

• Se for necessário um cabo de prolongamento, cer- tique-se de que a respetiva secção transversal é suciente para o consumo energético do aparelho. Secção transversal mínima 1,5 mm

• Verique o cabo de ligação à corrente. Não utilize cabos de ligação defeituosos ou danicados.

• Não utilize o cabo para retirar a cha da tomada. Proteja o cabo contra o calor, óleo e arestas aadas.

• Não exponha a máquina à chuva e não utilize a má- quina num ambiente húmido ou molhado.

• Assegure uma boa iluminação.

• Não serre nas imediações de líquidos ou gases in- amáveis.

• Ao trabalhar ao ar livre, recomenda-se a utilização de calçado antiderrapante. No caso de cabelos compridos, use uma rede para o cabelo. Evite uma posição do corpo anormal

• Verique regularmente o ltro quanto a danos. Substitua ltros danicados! Verique regularmente a estanquidade da caixa e as vedações dos ltros e do saco de aparas.

• Ao utilizar bicos de limpeza, não aspire corpos es- tranhos, tais como parafusos, pregos ou peças de madeira ou de plástico.

• A máquina apenas pode ser utilizada com peças e acessórios originais do fabricante.

• Qualquer outra utilização é considerada incorreta. O fabricante não se responsabiliza pelos danos daí decorrentes; o risco é exclusivamente do utilizador.

• As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos Dados Técnicos de- vem ser observados.

• Os regulamentos de prevenção de acidentes apli- cáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.

• A máquina só pode ser utilizada, mantida ou repara- da por pessoas familiarizadas com a mesma e de- vidamente instruídas sobre os perigos associados. Quaisquer modicações não autorizadas na máqui- na isentam o fabricante de quaisquer responsabili- dades pelos danos daí decorrentes. Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comer- ciais, artesanais ou industriais. Não assumimos qual- quer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

4. Indicações de segurança

Atenção! Ao usar ferramentas elétricas, devem ser consideradas as seguintes medidas de segurança bá- sicas para a proteção contra choque elétrico e risco de ferimentos e de incêndio. Leia todas estas notas antes de utilizar a ferramenta elétrica e guarde as in- dicações de segurança num local seguro. Trabalho seguro

• Aviso: ao utilizar ferramentas elétricas, devem ser cumpridas medidas de segurança fundamentais, para excluir os riscos de incêndio, choque elétrico e ferimentos.

• Siga todas estas indicações antes e durante os tra- balhos com a máquina.

• Mantenha estas indicações de segurança em local seguro.www.scheppach.com

• Mande substituir o interruptor danicado por uma ocina de assistência o cliente.

• Esta ferramenta cumpre os regulamentos de segu- rança relevantes. As reparações só devem ser exe- cutadas por um eletrotécnico, e apenas utilizando peças sobresselentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.

• Caso necessário, usar equipamento de proteção pessoal adequado. Isto pode incluir: - proteção auditiva para redução do risco de perda da audição; - proteção respiratória para redução do risco de ina- lação de pó perigoso.

• O operador deve ser informado acerca das condi- ções que inuenciam a geração de ruído.

• Os erros na máquina devem ser comunicados à pessoa responsável pela segurança assim que fo- rem detetados.

• Este aparelho não é adequado à aspiração de pó perigoso.

• Este aparelho não se destina à utilização por pes- soas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas ou com falta de experiência e/ou conhecimentos adequados, exceto se forem supervisionadas por uma pessoa respon- sável pela sua segurança ou se tiverem sido instruí- das por esta acerca da operação do aparelho. As crianças devem ser supervisionadas, para se asse- gurar de que não brincam com o aparelho. Riscos residuais A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança reconhe- cidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

• Risco de saúde provocado pelas poeiras e aparas de madeira. É imprescindível usar equipamentos de proteção individual, como proteção ocular e másca- ra antipoeira.

• Ao fechar e substituir o saco de recolha de pó, é possível a inalação de pó. Se não forem seguidas as indicações relativas à eliminação no manual de instruções (p. ex., quanto à utilização de máscaras antipoeira P2), isto poderá levar à inalação de pó.

• Perigo para a saúde devido a ruído. O nível de ruí- do permitido é ultrapassado durante o trabalho. Use imprescindivelmente equipamento de proteção indi- vidual, por exemplo proteção auditiva.

• Risco advindo da eletricidade em caso de utilização incorreta de cabos elétricos.

• O operador deve ter pelo menos 18 anos de idade. Formandos devem ter pelo menos 16 anos de idade, mas só devem poder operar o aparelho sob super- visão.

• Mantenha as crianças afastadas do aparelho ligado à rede.

• Mantenha o local de trabalho sem resíduos de ma- deira e peças caídas.

• A desordem na área de trabalho poderá ter como consequência acidentes.

• Não deixe que outras pessoas, sobretudo crianças, toquem na ferramenta ou no cabo de rede. Mante- nha-as afastadas do local de trabalho.

• As pessoas que realizam trabalhos na máquina não podem ser distraídas por outros.

• Realizar trabalhos de conversão, bem como de ajuste, medição e limpeza apenas com o motor des- ligado. - Retire a cha de rede -

• Antes de ligar, verique se a chave e as ferramentas de ajuste foram retiradas.

• No caso de abandonar o local de trabalho, desligar o motor e retirar a cha da tomada.

• Todos os dispositivos de proteção e segurança de- vem voltar a ser montados imediatamente após a conclusão dos trabalhos de reparação ou manuten- ção.

• As indicações de segurança, trabalho e manuten- ção do fabricante, bem como as dimensões que constam dos Dados Técnicos devem ser observa- dos.

• Os regulamentos de prevenção de acidentes apli- cáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.

• Não utilize qualquer máquina de potência fraca para trabalhos pesados.

• Não utilize o cabo para ns para os quais é inapro- priado!

• Certique-se de que se coloca numa posição segu- ra e que mantém o equilíbrio em todos os momen- tos.

• Verique se as peças móveis funcionam na perfei- ção e não cam presas ou se as peças estão dani- cadas. Todas as peças devem ser montadas corre- tamente e cumprir todas as condições para garantir o funcionamento perfeito da ferramenta.

• Os dispositivos de proteção e as peças danicados devem ser reparados ou substituídos de forma ade- quada por uma ocina especializada reconhecida, salvo indicação em contrário no manual de instru- ções.www.scheppach.com

Informações sobre a emissão de ruído medidas con- forme as normas relevantes: Pressão acústica L

= 75,5 dB Potência acústica L

= 95,5 dB Incerteza de medição K

= 3 dB Usar proteção auditiva. O ruído pode causar perda de audição.

6. Antes da colocação em

• Depois de desembalar, inspecionar todas as peças quanto a eventuais danos no transporte. O fornece- dor deve ser noticado imediatamente no caso de reclamações. Não são aceites reclamações tardias.

• Vericar se o material expedido está completo.

• Antes da utilização, familiarize-se com o aparelho, recorrendo ao manual de instruções.

• Utilize apenas peças originais como acessórios e também como peças de desgaste e sobresselentes. Pode obter as peças sobresselentes junto do seu revendedor especializado scheppach.

• No caso de encomendas, forneça os nossos nú- meros de referência, bem como o tipo e o ano de construção do aparelho. m Atenção! O aparelho e o material de embalagem não são brinquedos! Crianças não deverão brincar com sa- cos de plástico, películas e peças pequenas! Risco de ingestão e asxia!

Por motivos técnicos relacionados com o acondiciona- mento, a sua máquina não vem completamente mon- tada.

• Aplique o revestimento lateral solto à estrutura bá- sica, utilizando os parafusos de cabeça angeada M8 x 40 mm e as porcas de colar. Não aperte de- masiado. Fig. 2, 3

• Fixe a escora transversal no revestimento lateral à esquerda e à direita com os parafusos de cabeça angeada M 8 x 12 e as porcas de colar. Fig. 4, 5

• Remova os parafusos e porcas da caixa.

• Fixe a caixa nos revestimentos laterais, utilizando os parafusos de cabeça angeada M5 x 20 e as porcas de colar. Aperte bem todas as porcas. Fig. 6

• Para além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.

• Os riscos residuais podem ser minimizados, se fo- rem respeitadas as “Indicações de segurança” e a “Utilização correta”, assim como o manual de instru- ções na sua generalidade. Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar im- plantes médicos ativos e passivos. Para reduzir o ris- co de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica. Guarde bem estas indicações de segurança.

Dados técnicos Dimensões C x L x A 830 x 520 x 1600 mm Altura total com saco de ltro 1600 mm Boca de aspiração Ø da ligação 100 mm Comprimento da mangueira 2300 mm Ø da roda 150 mm Peso 20 kg Débito de ar 1150 m

Diferença de pressão 1600 Pa Superfície ltrante do saco de ltro aprox. 1 m

Quantidade de enchimento do saco de aparas 75 l Potência do motor Motor elétrico 220 - 240 V~ / 50 Hz Potência de entrada P1 0,55 kW Velocidade do motor 2850 rpm Reservados os direitos a alterações técnicas!www.scheppach.com

Informações de assistência Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis. Peças de desgaste*: saco de ltro, saco de aparas, mangueira de sucção, bocais desmontáveis

• Nem sempre incluído no âmbito de fornecimento! Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa. Acessórios especiais Saco de ltro Art. Nr. 3906301013 Saco de aparas reutilizável, 20 unidades Art. Nr. 75001500

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 ˚C. Guarde a ferra- menta elétrica apenas na embalagem original.

11. Ligação elétrica

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico. O motor elétrico instalado está ligado pronto a ser uti- lizado. A ligação corresponde às normas VDE e DIN relevantes. A ligação à rede por parte do cliente, assim como o ca- bo de prolongamento utilizado, deverão corresponder a essas normas. Notas importantes Cabos de ligação elétrica com defeito Se o cabo elétrico estiver danicado, deve ser substi- tuído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualicada, de modo a evitar perigos. Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica. As causas são:

• Passe a braçadeira através das alças no saco de ltro e, com a mesma, xe o saco de ltro ao reci- piente. Fig. 7

• Fixe a mangueira de sucção ao bico na caixa e xe- -a com uma braçadeira de mangueira. Fig. 8

• Fixe o acoplamento de mangueira à outra extremi- dade da mangueira, utilizando uma braçadeira de mangueira. Fig. 9 O sistema de aspiração deve ser limpo a cada substi- tuição do saco de aparas. Os ltros e sacos danicados devem ser imediata- mente substituídos, para manter a quantidade de pó que escapa para o ambiente de trabalho tão reduzida quanto possível.

8. Colocação em funcionamento

ATENÇÃO! Monte impreterivelmente o aparelho por completo antes da colocação em funcionamento! Tenha em atenção as indicações de segurança antes da colocação em funcionamento. As indicações na placa de características do motor (Volt e Hertz) devem corresponder à tensão e frequência de rede. Uma vez ligado à rede elétrica, o sistema de aspiração está operacional.

Desligar o motor e retirar a cha de rede da tomada durante todos os trabalhos de manutenção e limpeza.

• Os trabalhos de instalação, reparação e manuten- ção na instalação elétrica podem ser realizados apenas por pessoal especializado.

• Para conseguir uma potência de aspiração constan- te, agitar vigorosamente o saco de ltro de vez em quando. Entretanto, é suciente bater várias vezes no saco com a mão.

• O saco de aparas deve então ser substituído, o mais tardar, quando as aparas chegam a aprox. 10 cm da união da caixa.www.scheppach.com

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG) Os aparelhos elétricos e eletrónicos usa- dos não pertencem no lixo doméstico, de- vendo ser alvo de uma recolha ou elimina- ção separadas!

• As baterias e pilhas usadas que não estejam mon- tadas de modo xo no aparelho usado devem ser retiradas sem as destruir antes da entrega do apa- relho! A sua eliminação é regulada pela legislação relativa a baterias.

• Os proprietários ou utilizadores de aparelhos elétri- cos e eletrónicos são legalmente obrigados a devol- ver os mesmos após a sua utilização.

• O utilizador nal tem a responsabilidade pela elimi- nação dos seus dados pessoais no aparelho usado a ser eliminado!

• O símbolo do caixote do lixo riscado signica que aparelhos usados elétricos ou eletrónicos não de- vem ser eliminados no lixo doméstico.

• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos: - Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais) - Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor este- ja obrigado a aceitar a devolução ou a aceite de livre vontade. - Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança. - Para se informar acerca de condições de devo- lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo servi- ço de apoio ao cliente.

• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador nal. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

• Estas declarações são apenas válidas para apare- lhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Eu- ropeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legis- lação divergente.

• Posições de pressão, se os cabos de ligação passa- rem através de janelas ou portas.

• Pontos de dobragem devido a uma xação ou con- dução incorreta do cabo de ligação.

• Pontos de corte devido a passagem de veículo por cima do cabo de ligação.

• Danos de isolamento devido a puxar com força da tomada.

• Fissuras devido à idade do isolamento. Tais cabos de ligação elétrica danicados não de- vem ser utilizados e representam perigo de vida devido aos danos no isolamento. Inspecione regularmente o cabo de ligação elétrica quanto a danos. Durante a inspeção, certique-se de que o cabo não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H07-RN. É obrigatória a impressão da designação do tipo no cabo de ligação. Motor de corrente alternada

• A tensão de rede deve ser de 220 - 240 V~/50 Hz.

• Os cabos de prolongamento devem apresentar uma secção transversal de cabo mínima de 1,0 milíme- tros quadrados.

• A conexão de rede é protegida por 16 A de ação lenta. Em caso de dúvidas, indique os seguintes dados:

• Dados da placa de características da máquina

• Dados da placa de características do interruptor Em caso de devolução do motor, deve ser sempre en- viada a unidade de acionamento completa, com inter- ruptor.

12. Eliminação e reciclagem

Notas relativas à embalagem Os materiais de embalagem são recicláveis. Elimine as embala- gens de modo ecológico.www.scheppach.com
