MANUAL DE USUARIO HD12 SCHEPPACH

Sistema de aspiración Traducción del manual de instrucciones original

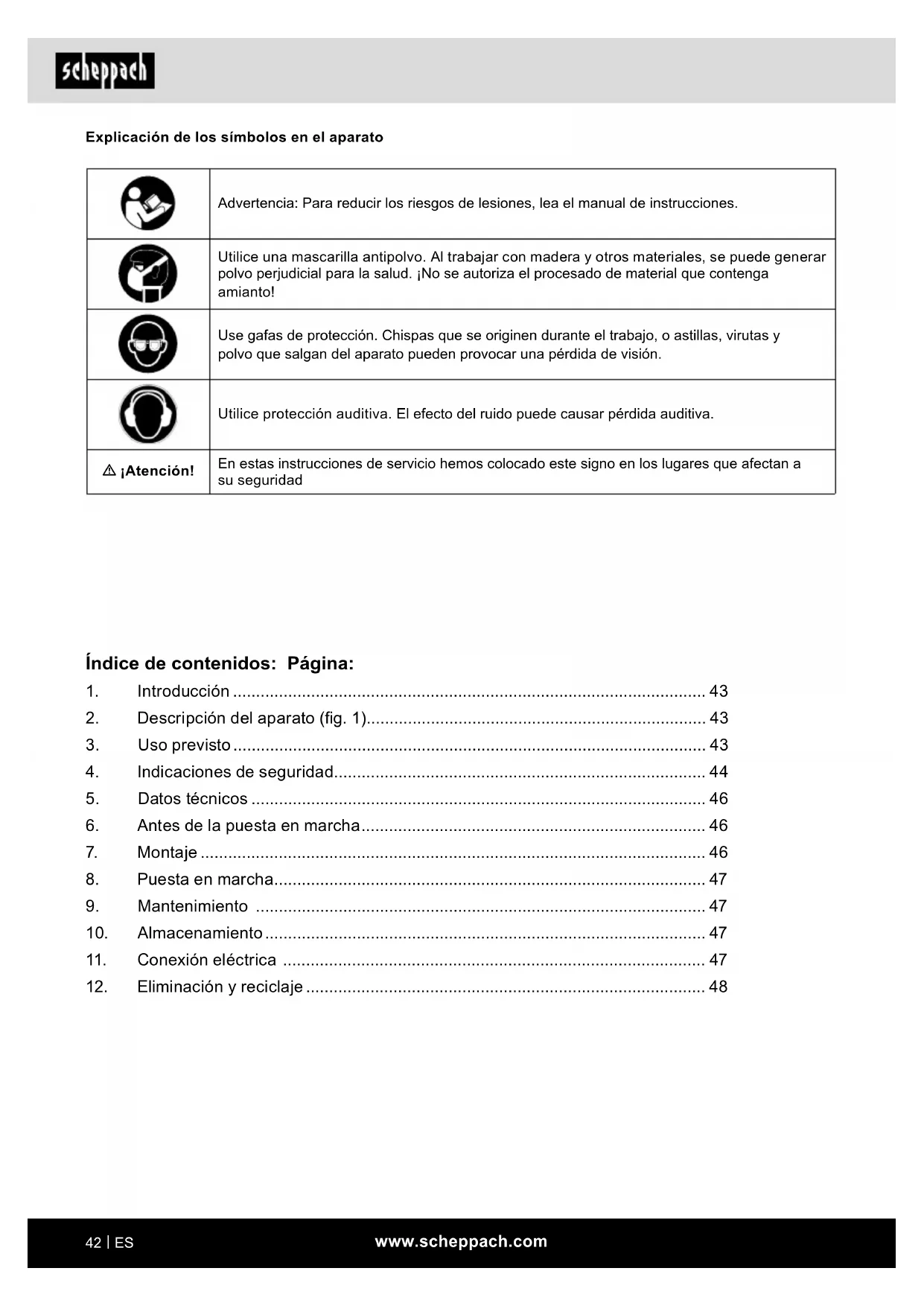

Explicación de los símbolos en el aparato Advertencia: Para reducir los riesgos de lesiones, lea el manual de instrucciones. Utilice una mascarilla antipolvo. Al trabajar con madera y otros materiales, se puede generar polvo perjudicial para la salud. ¡No se autoriza el procesado de material que contenga amianto! Use gafas de protección. Chispas que se originen durante el trabajo, o astillas, virutas y polvo que salgan del aparato pueden provocar una pérdida de visión. Utilice protección auditiva. El efecto del ruido puede causar pérdida auditiva. m ¡Atención! En estas instrucciones de servicio hemos colocado este signo en los lugares que afectan a su seguridad Índice de contenidos: Página: 1. Introducción ....................................................................................................... 43

En el aparato solo deben trabajar personas instruidas en su manejo y familiarizadas con los peligros que este conlleva. Debe respetarse la edad laboral mínima. Además de las indicaciones de seguridad incluidas en el presente manual de instrucciones y las prescripcio- nes especiales vigentes en su país, deberán obser- varse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de estructura si- milar. Declinamos cualquier responsabilidad de posibles ac- cidentes o daños que puedan producirse por no obe- decer las presentes instrucciones y advertencias de seguridad.

2. Descripción del aparato (g. 1)

1. Carcasa completa con motor

2. Chasis con ruedas

3. Panel lateral izquierda

8. Banda de sujeción superior

11. Banda de sujeción inferior

12. Manguera de aspiración

15. Bolsa de accesorios

16. Instrucciones de servicio

La máquina cumple la directiva de máquinas CE.

• La máquina se ha construido de acuerdo con los úl- timos avances tecnológicos y observando las reglas técnicas de seguridad. No obstante, durante su uso, el usuario o terceros corren peligro de lesiones o peligro de muerte, la máquina puede sufrir daños o se pueden causar otros daños materiales.

• La máquina solo debe usarse en estado técnica- mente perfecto y para el uso previsto, con concien- cia de la seguridad y los peligros, observando las instrucciones de servicio. ¡Las averías que puedan afectar especialmente a la seguridad deben ser sub- sanadas de inmediato!

• La unidad aspiradora solo es apta para aspirar viru- tas de madera (no use para polvo).

Fabricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Estimado cliente: Le deseamos mucho éxito y que disfrute al trabajar con su nueva máquina. Indicación: El fabricante de este aparato, de acuerdo con la legis- lación alemana de responsabilidad sobre productos, no se hace responsable de los daños originados en este aparato o causados por éste en los siguientes casos:

• inobservancia de las instrucciones de servicio,

• reparaciones efectuadas por personal técnico no autorizado ajeno a nuestra empresa,

• montaje y sustitución de piezas de repuesto no ori- ginales,

• empleo no conforme al previsto,

• fallos de la instalación eléctrica en caso de incum- plimiento de las normas eléctricas y disposiciones VDE 0100, DIN 57113 / VDE 0113. Observe lo siguiente: Lea antes del montaje y de la puesta en marcha el tex- to completo del presente manual de instrucciones. El presente manual de instrucciones tiene como n fa- cilitarle los conocimientos necesarios sobre su aparato y que pueda aprovechar sus posibilidades de uso con- forme a las previstas. El manual de instrucciones incluye importantes indica- ciones sobre cómo debe trabajar con el aparato de for- ma segura, competente y rentable y cómo puede evitar peligros, ahorrar costes por reparaciones, reducir los tiempos de inactividad y aumentar la abilidad y la vida útil del aparato. Además de las normas de seguridad incluidas en este manual de instrucciones, se deberán observar estric- tamente las prescripciones vigentes en su país para el funcionamiento del aparato. Conserve el manual de instrucciones en una funda de plástico, protegido del polvo y la humedad, donde el propio aparato. Estas deberán leerse y observarse con atención por cada persona empleada antes de comen- zar a trabajar por primera vez.www.scheppach.com

• Guarde las presentes indicaciones de seguridad en un lugar adecuado.

• ¡Protéjase contra descargas eléctricas! Evite el con- tacto del cuerpo con las piezas conectadas a tierra.

• Los aparatos no utilizados deben almacenarse en un lugar seco, cerrado o fuera del alcance de los niños.

• Tenga las herramientas aladas y limpias para tra- bajar mejor y de un modo más seguro.

• Controle periódicamente el cable de la herramien- ta y en caso de daño renuévela por un profesional reconocido.

• Controle periódicamente los cables alargadores y sustitúyalas cuando estén dañadas.

• Utilice al aire libre solo cables alargadores autoriza- dos y caracterizados para ello.

• Preste atención a lo que hace. Trabaje de manera sensata. No emplee la herramienta si está cansado.

• No utilice herramientas en las que no se pueda co- nectar o desconectar el interruptor.

• ¡Advertencia! El uso de otras herramientas inter- cambiables y de otros accesorios puede suponer para usted el riesgo de sufrir una lesión.

• Retire para cualquier trabajo de ajuste y manteni- miento la clavija de la red.

• Transmita las indicaciones de seguridad a todas las personas que trabajen en la máquina.

• Cerciórese antes de la puesta en marcha de que la tensión en la placa de características del equipo coincide con la tensión de red.

• Si es necesario un cable alargador, asegúrese de que su sección transversal sea suciente para el consumo de corriente del aparato. Sección trans- versal mínima 1,5 mm

• Utilice el tambor enrollacables solo en estado des- enrollado.

• Revise el cable de alimentación de red. No utilice cables de alimentación defectuosos o dañados.

• No utilice el cable para retirar la toma del enchufe. Proteja el cable contra el calor, el aceite y los cantos alados.

• No exponga la máquina a la lluvia ni utilice la máqui- na en entornos húmedos o mojados.

• Procure una buena iluminación.

• No realice actividades de aserrado cerca de líquidos o gases inamables.

• Al trabajar al aire libre se recomienda el uso de calzado antideslizante. En caso de tener el cabello largo, utilice una red para el pelo. Evite las posturas anormales.

• Se prohíbe aspirar polvo o virutas de madera en áreas comerciales.

• Compruebe periódicamente si el ltro ha sufrido da- ños. ¡Sustituya ltros dañados! Compruebe periódi- camente la estanqueidad de la carcasa y las juntas para el ltro y el saco de virutas.

• Cuando utilice las boquillas de limpieza, no aspire objetos extraños como tornillos, clavos, piezas de plástico o trozos de madera.

• La máquina debe usarse únicamente con piezas y accesorios originales del fabricante.

• Cualquier otro uso se considerará uso indebido. El fabricante no se responsabiliza de los daños resul- tantes y el usuario será el único responsable ante los posibles riesgos.

• Deben observarse las prescripciones de seguridad, trabajo y mantenimiento del fabricante, así como las dimensiones indicadas en los Datos técnicos.

• Deben observarse las prescripciones de preven- ción de accidentes aplicables y las reglas técnicas de seguridad especiales reconocidas con carácter general.

• La máquina solo deben usarla, mantenerla y re- pararla personas que la conozcan y conozcan los peligros. En caso de modicación arbitraria de la máquina, el fabricante no asume responsabilidad alguna por los daños derivados. Recuerde que nuestros aparatos no están diseñados para usos comerciales, artesanales ni industriales. No concedemos ningún tipo de garantía si se utiliza el equipo en empresas comerciales, artesanales o indus- triales, ni en actividades de características similares.

4. Indicaciones de seguridad

¡Atención! Durante el uso de herramientas eléctri- cas deben tenerse en cuenta las siguientes medidas elementales de seguridad para la protección contra descargas eléctricas, el peligro de incendio y el riesgo de sufrir lesiones. Lea todas las indicaciones antes de usar esta herramienta eléctrica y conserve las indica- ciones de seguridad. Trabajo seguro

• Advertencia: Cuando utilice herramientas eléctri- cas, siga las siguientes precauciones básicas de seguridad para descartar el riesgo de incendio, des- carga eléctrica y lesiones personales.

• Observe todas estas indicaciones antes y mientras trabaja con la máquina.www.scheppach.com

• Esta herramienta cumple las normas de seguridad aplicables. Las reparaciones solo deben estar a car- go de un técnico electricista, y se deben utilizar pie- zas de recambio originales; de lo contrario pueden producirse accidentes para el usuario.

• Si fuera necesario, utilice un equipo apropiado de protección personal. Esto podría incluir: - Protección auditiva para evitar el riesgo de con- traer sordera; - Protección respiratoria para evitar el riesgo de res- pirar polvo peligroso.

• El operador debe estar informado sobre las condi- ciones, que afectan la causa de ruido.

• Se deben noticar a la persona responsable de la seguridad cualquier posible fallo en la máquina en cuanto lo haya descubierto.

• Este aparato no es adecuado para colectar polvo peligroso.

• Este aparato no está diseñado para que lo usen per- sonas (incluidos los niños) con capacidades físicas, sensoriales o mentales limitadas o con falta de ex- periencia y/o conocimiento, a no ser que las vigile una persona responsable de su seguridad, o estas hayan recibido de esta última instrucciones sobre cómo usar el aparato. Se debe vigilar a los niños para que no jueguen con el equipo. Riesgos residuales La máquina se ha construido de acuerdo con los últimos avances tecnológicos y observando las reglas técnicas de seguridad de aplicación reco- nocida. Aun así pueden emanar determinados riesgos re- siduales durante el trabajo.

• Riesgo para la salud por polvo o viruta de madera. Es indispensable que utilice equipos de protección personal, tales como gafas protectoras y mascarilla antipolvo.

• Es posible inhalar polvo al cerrar y cambiar el saco de polvo. Si no se respetan las indicaciones para la eliminación en el manual de instrucciones (p.°ej. el uso de mascarillas antipolvo P2), la inhalación de polvo será posible.

• Riesgo para la salud por ruido. Durante el trabajo, se sobrepasa el nivel de ruido autorizado. Es indis- pensable que utilice equipos de protección perso- nal, tales como protección auditiva.

• Si no se utilizan las líneas de conexión eléctricas apropiadas, existen riesgos.

• Asimismo, a pesar de todas las precauciones adop- tadas pueden existir riesgos residuales no patentes.

• La persona encargada del servicio debe tener como mínimo 18 años de edad; en el caso de aprendices, como mínimo 16 años, pero solo bajo vigilancia.

• Mantenga a los niños lejos del aparato conectado a la red.

• Mantenga el lugar de trabajo libre de restos de ma- dera y piezas sueltas.

• El desorden puede provocar accidentes en la zona de trabajo.

• No permita que otras personas, especialmente ni- ños, toquen la herramienta o el cable de red. Man- téngalos alejados del lugar de trabajo.

• Las personas que estén trabajando con la máquina no deben distraerse de su trabajo.

• Los reequipamientos, así como los trabajos de ajuste, medición y limpieza se deben realizar única- mente con el motor desconectado. - Desenchufar la clavija de la red -

• Compruebe antes de la conexión que se hayan reti- rado la llave y las herramientas de ajuste.

• Al abandonar el lugar de trabajo, desconecte el mo- tor y desenchufe la clavija de la red.

• Todos los mecanismos de protección y seguridad deben volver a montarse de inmediato tras concluir la reparación o el mantenimiento.

• Se deben observar las instrucciones de seguridad, trabajo y mantenimiento del fabricante, así como las dimensiones indicadas en los datos técnicos.

• Se debe prestar atención a los reglamentos perti- nentes de prevención de accidentes y las reglas de seguridad técnica generalmente reconocidas.

• No utilice máquinas de baja potencia para trabajos difíciles.

• ¡No utilice el cable para propósitos para los que no está previsto!

• Proporcione una buena estabilidad y mantenga siempre el equilibrio.

• Compruebe que las piezas móviles funcionan sin problemas, que no se atascan y que no hay piezas dañadas. Todas las piezas deben montarse correc- tamente y cumplir todos los requisitos para asegurar el funcionamiento óptimo de la herramienta.

• Los dispositivos de protección y piezas dañados de- ben repararse o sustituirse correctamente en un ta- ller especializado reconocido en tanto no se indique lo contrario en las instrucciones de uso.

• Permita que el cambio de interruptores dañados quede a cargo de un taller de servicio a clientes.www.scheppach.com

Lleve siempre protección auditiva. La exposición a ruidos fuertes puede provocar la pér- dida de oído.

6. Antes de la puesta en marcha

• Compruebe tras el desembalaje que ningún com- ponente presente daños de transporte. En caso de reclamación, ésta deberá comunicarse de inmedia- to al transportista. Las reclamaciones realizadas posteriormente no serán atendidas.

• Compruebe la integridad del volumen de suministro.

• Familiarícese con el equipo antes de su uso con ayuda de las instrucciones de servicio.

• Emplee únicamente piezas originales para los ac- cesorios, piezas de desgaste y piezas de repuesto. Puede encargar las piezas de repuesto a su pro- veedor técnico scheppach.

• Indique en los pedidos nuestro número de artícu- lo, el tipo de equipo y el año de construcción del mismo. m ¡Atención! ¡El aparato y el material de embalaje no son ap- tos como juguetes para niños! ¡Los niños no de- ben jugar con bolsas de plástico, láminas o piezas pequeñas! ¡Existe peligro de atragantamiento y asxia!

Por razones técnicas del embalaje, su máquina no está totalmente montada.

• Sujete sin apretar el panel lateral al marco de la base utilizando los tornillos de cabeza plana M8 x 40 mm y las tuercas de engranaje. No apriételos r- memente. g. 2, 3

• Fije la traviesa con el panel lateral a la izquierda y a la derecha con los tornillos de cabeza plana M 8 x 12 y las tuercas de engranaje. g. 4, 5

• Quite todos los tornillos y las tuercas de la carcasa.

• Fije la carcasa a los paneles laterales utilizando los tornillos de cabeza plana M5 x 20 y las tuercas de engranaje. Apriete rmemente todas las tuercas. g. 6

• Empuje la banda de sujeción por los lazos del saco de ltro y utilícela para sujetar el saco de ltro al recipiente. g. 7

• Introduzca la varilla de soporte en la carcasa y cuel- gue el saco de ltro. g. 1

• Los riesgos residuales se pueden minimizar obser- vando las “indicaciones de seguridad” y el “uso con- forme al previsto” y siguiendo las instrucciones de servicio en su integridad. ¡Advertencia! Esta herramienta eléctrica produce un campo electromagnético mientras funciona. Este cam- po puede perjudicar bajo circunstancias concretas im- plantes médicos activos o pasivos. Con el n de reducir el peligro de lesiones graves o mortales, recomenda- mos a las personas con implantes médicos que consul- ten tanto a su médico como al fabricante del implante médico antes de manejar la herramienta eléctrica. Conserve bien las presentes indicaciones de se- guridad.

Datos técnicos Medidas L x An x Al 830 x 520 x 1600 mm Altura total con saco de ltro 1600 mm Tubo de aspiración, conexión ø 100 mm Longitud de la manguera 2300 mm Rueda ø 150 mm Peso 20 kg Rendimiento de aire 1150 m

Diferencia de presión 1600 Pa Supercie de ltro del saco de ltro aprox. 1 m

Capacidad del saco de virutas 75 l Potencia del motor Motor eléctrico 220 - 240 V~ / 50 Hz Potencia de entrada P1 0,55 kW Velocidad del motor 2850 rpm ¡Se reserva el uso de cambios técnicos! Información sobre ruidos, medidos según las normati- vas pertinentes: Presión acústica L

= 95,5 dB Incertidumbre de medición K

• ¡No se incluyen obligatoriamente en el volumen de suministro! Encontrará las piezas de repuesto y los accesorios en nuestro centro de servicio. Para ello, escanee el códi- go QR que aparece en la portada. Accesorios especiales Saco de ltro N.º de art. 3906301013 Saco de virutas reutilizable 20 unidades N.º de art. 75001500

Almacene el aparato y sus accesorios en un lugar os- curo, seco y sin riesgo de heladas, donde no esté al alcance de niños. El rango de temperatura de alma- cenamiento es de 5 a 30˚C. Conserve la herramienta eléctrica en su embalaje original.

11. Conexión eléctrica

Las conexiones y reparaciones del equipamiento eléc- trico debe realizarlas solo un experto electricista. El motor eléctrico instalado está conectado listo para utilizarse. La conexión cumple las pertinentes disposi- ciones VDE y DIN. La conexión a la red por parte del cliente, así como el cable alargador utilizado deben cumplir estas normas. Indicaciones importantes Líneas de conexión eléctrica decientes Si el cable de corriente está dañado, el fabricante, su servicio a clientes o una persona cualicada similar deben sustituirlo para evitar peligros. En las líneas de conexión eléctrica surgen a menudo daños de aislamiento. Las causas son:

• Puntos de presión al tender las líneas de conexión a través de ventanas o puertas entreabiertas.

• Dobleces ocasionados por la jación o el guiado in- correctos de la línea de conexión.

• Zonas de corte al sobrepasar la línea de conexión.

• Daños de aislamiento por tirar de la línea de cone- xión del enchufe de la pared.

• grietas causadas por el envejecimiento del aisla- miento.

• Fije el saco de virutas a la salida de aire inferior uti- lizando la banda de sujeción. g. 7

• Sujete la manguera de aspiración a la boquilla en la carcasa y fíjela con una abrazadera de manguera. g. 8

• Sujete el acoplamiento de la manguera al otro ex- tremo de la manguera utilizando una abrazadera de manguera. g. 9 El sistema de aspiración debe limpiarse cada vez que se cambie el saco de virutas. Los ltros y sacos dañados deben reemplazarse de in- mediato para mantener lo más baja posible la cantidad de polvo que se escapa al entorno de trabajo.

¡ATENCIÓN! ¡Antes de la puesta en marcha, es imprescindible montar por completo el aparato! Antes de iniciar la puesta en servicio, preste atención a las advertencias de seguridad. Los datos en la placa de características del motor (voltios y hercios) deben coincidir con el voltaje y la frecuencia de la red. Después de conectarse a la red, el sistema de aspira- ción está listo para funcionar.

Apague el motor y desenchufe la clavija de la red du- rante todos los trabajos de mantenimiento y limpieza.

• Las instalaciones, reparaciones y trabajos de man- tenimiento en la instalación eléctrica deben realizar- los únicamente técnicos especialistas.

• Agite el saco de ltro fuertemente de vez en cuando para mantener la potencia de aspiración. Entre tanto, basta con golpear el saco con la mano varias veces.

• El saco de virutas debe cambiarse a más tardar cuando las virutas lleguen a unos 10 cm al borde de la carcasa. Información sobre el servicio técnico Hay que tener en cuenta que los siguientes compo- nentes de este producto están sometidos a desgaste natural o por el uso o que se requieren los siguientes materiales de consumo. Piezas de desgaste*: saco de ltro, saco de virutas, manguera de aspiración, suplementos para las boqui- llaswww.scheppach.com

• Los propietarios o usuarios de aparatos eléctricos y electrónicos están legalmente obligados a devolver- las después de su uso.

• ¡El usuario nal es responsable de eliminar sus datos personales en el aparato usado que se va a desechar!

• El símbolo del contenedor con ruedas tachado sig- nica que los equipos eléctricos y electrónicos no deben desecharse junto con la basura doméstica.

• Los residuos de equipos eléctricos y electrónicos se pueden entregar de forma gratuita en los siguientes lugares: - Puntos públicos de eliminación o recogida (p. ej., obras públicas municipales) - Puntos de venta de dispositivos electrónicos (físicos y online), siempre que los comerciantes estén obligados a retirarlos u ofrecerlos volunta- riamente. - Puede entregar hasta tres aparatos eléctricos usados por tipo de aparato, con una longitud máxima de canto de 25 centímetros, de forma gratuita sin necesidad de adquirir previamente un aparato nuevo del fabricante o llevarlos a otro punto de recogida autorizado en su zona. - En el correspondiente servicio de atención al cliente podrá encontrar condiciones de devolución adicionales de los fabricantes y distribuidores.

• Si el fabricante entrega un aparato eléctrico nuevo a un domicilio privado, el fabricante puede solicitar que el aparato eléctrico usado sea recogido de for- ma gratuita a petición del usuario nal. Para ello, póngase en contacto con el servicio de atención al cliente del fabricante.

• Estas declaraciones solo se aplican a los aparatos instalados y vendidos en los países de la Unión Eu- ropea y sujetos a la Directiva Europea 2012/19/UE. En países fuera de la Unión Europea, se pueden aplicar diferentes regulaciones a la eliminación de residuos de equipos eléctricos y electrónicos. Tales líneas de conexión eléctrica perjudiciales no deben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento. Compruebe periódicamente si la línea de conexión eléctrica ha sufrido daños. Durante la comprobación, preste atención a que la línea de conexión no cuelgue de la red eléctrica. Las líneas de conexión eléctrica deben cumplir las per- tinentes disposiciones VDE y DIN. Utilice solo líneas de conexión eléctrica con certicación H07-RN. La impresión de la denominación del tipo en la línea de conexión es obligatoria. Motor de corriente alterna

• La tensión de red debe ser de 220 - 240 V~/50 Hz.

• Los cables alargadores deben poseer una sección de cable mínima de 1,0 mm².

• La conexión de red cuenta con un fusible de acción lenta de 16 A. En caso de posibles dudas, indique los siguientes datos:

• Fabricante del motor

• Tipo de corriente del motor

• Datos de la placa de características de la máquina

• Datos de la placa de características del interruptor En caso de devolver el motor, siempre se debe enviar la unidad de accionamiento completa con el interruptor.

12. Eliminación y reciclaje

Notas sobre el embalaje Los materiales de embalaje son reciclables. Deseche los embala- jes de forma respetuosa con el medio ambiente. Notas sobre la Ley alemana de aparatos eléctricos y electrónicos (ElektroG) ¡Los residuos de equipos eléctricos y elec- trónicos no forman parte de la basura do- méstica, sino que deben recogerse o elimi- narse por separado!

• ¡Antes de la entrega, deben retirarse, libres de da- ños, las baterías usadas o las baterías recargables que no vengan instaladas de manera permanente en el aparato usado! Su eliminación está regulada por la ley alemana de baterías.www.scheppach.com
