BRUKSANVISNING HD12 SCHEPPACH

Utsugningsanläggning Översättning av original-bruksanvisning

Förklaring av symbolerna på enheten Varning - Läs bruksanvisningen för att minska risken för skador Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm upp- stå. Asbesthaltigt material får inte bearbetas! Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr isor, spån och damm från maskinen, kan det orsaka synförlust. Använd ett hörselskydd. Buller kan orsaka hörselskador. m Observera! I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol Innehållsförteckning: Sida: 1. Inledning ............................................................................................................ 121

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säker- hetsinstruktionerna .

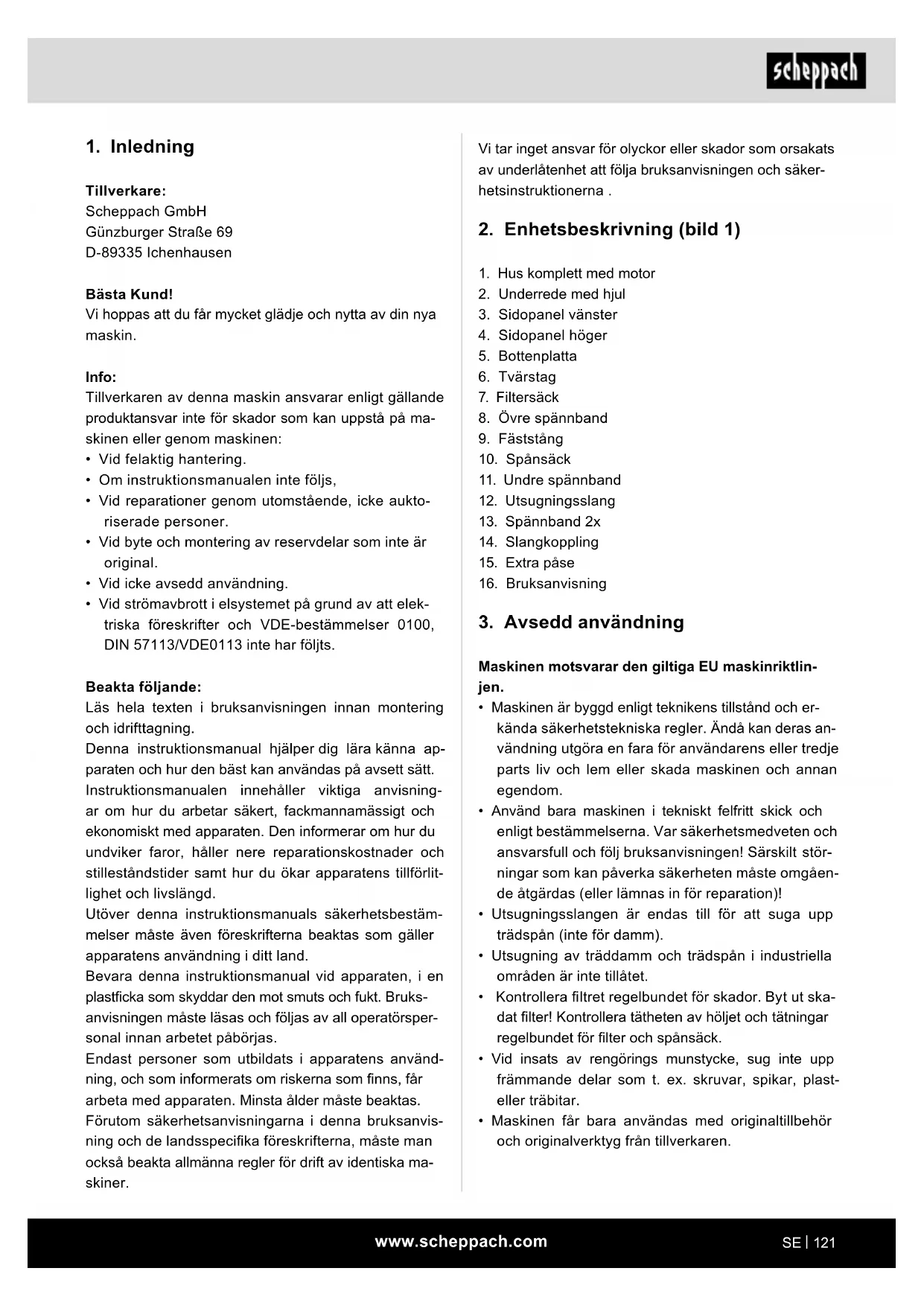

2. Enhetsbeskrivning (bild 1)

3. Sidopanel vänster

3. Avsedd användning

Maskinen motsvarar den giltiga EU maskinriktlin- jen.

• Maskinen är byggd enligt teknikens tillstånd och er- kända säkerhetstekniska regler. Ändå kan deras an- vändning utgöra en fara för användarens eller tredje parts liv och lem eller skada maskinen och annan egendom.

• Använd bara maskinen i tekniskt felfritt skick och enligt bestämmelserna. Var säkerhetsmedveten och ansvarsfull och följ bruksanvisningen! Särskilt stör- ningar som kan påverka säkerheten måste omgåen- de åtgärdas (eller lämnas in för reparation)!

• Utsugningsslangen är endas till för att suga upp trädspån (inte för damm).

• Utsugning av träddamm och trädspån i industriella områden är inte tillåtet.

• Kontrollera ltret regelbundet för skador. Byt ut ska- dat lter! Kontrollera tätheten av höljet och tätningar regelbundet för lter och spånsäck.

• Vid insats av rengörings munstycke, sug inte upp främmande delar som t. ex. skruvar, spikar, plast- eller träbitar.

• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.

• Om instruktionsmanualen inte följs,

• Vid reparationer genom utomstående, icke aukto- riserade personer.

• Vid byte och montering av reservdelar som inte är original.

• Vid icke avsedd användning.

• Vid strömavbrott i elsystemet på grund av att elek- triska föreskrifter och VDE-bestämmelser 0100, DIN 57113/VDE0113 inte har följts. Beakta följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual hjälper dig lära känna ap- paraten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlit- lighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestäm- melser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land. Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruks- anvisningen måste läsas och följas av all operatörsper- sonal innan arbetet påbörjas. Endast personer som utbildats i apparatens använd- ning, och som informerats om riskerna som nns, får arbeta med apparaten. Minsta ålder måste beaktas. Förutom säkerhetsanvisningarna i denna bruksanvis- ning och de landsspecika föreskrifterna, måste man också beakta allmänna regler för drift av identiska ma- skiner.www.scheppach.com

• Använd inte verktyg på vilka brytaren inte kan slås på och av.

• Varning! Användning av andra tillsatsverktyg och andra tillbehör kan innebära skaderisker för dig.

• Dra ut nätstickkontakten före rengörings- och under- hållsarbeten.

• Överlämna säkerhetsanvisningarna till alla som ar- betar med maskinen.

• Kontrollera att spänningen som anges på märkskyl- ten överensstämmer med elnätets spänning innan du börjar arbeta.

• Om en förlängningskabel måste användas, mås- te du först kontrollera att ledararean är tillräcklig för utrustningens strömförbrukning. Minsta area är 1,5 mm

• Använd kabeltrumma bara i utrullat tillstånd.

• Kontrollera nätkabeln. Använd inga olämpliga eller skadade nätkablar.

• Använd inte kabeln för att dra ut stickkontakten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.

• Utsätt inte utrustningen för regn och använd den inte i fuktig eller våt omgivning.

• Se till att det nns bra belysning.

• Såga inte i närheten av brännbara vätskor eller ga- ser.

• Vid arbete utomhus är halkfria skodon rekommen- derbart. Bär hårnät om du har långt hår. Undvik onormal kroppshållning

• Operatören måste vara minst 18 år, lärlingar måste arbeta under uppsikt och vara minst 16 år.

• Se till att inga barn vistas i närheten av utrustningen om den har anslutits till nätet.

• Håll arbetsplatsen fri från trärester och utspridda delar.

• Oordning i arbetsområdet kan orsaka olyckor.

• Låt inga andra personer, särskilt barn, röra vid verk- tyget eller nätkabeln. Håll dem borta från arbetsplat- sen.

• De personer som arbetar med maskinen får inte distraheras.

• Kompletteringar liksom inställnings-, mät- och ren- göringsarbeten får utföras endast med avstängd motor. - Dra ut nätkontakten -

• Kontrollera före inkoppling att nyckeln och inställ- ningsverktyg är borttagna.

• När du lämnar arbetsplatsen, stänger du av motorn och drar ut nätkontakten.

• Alla skydds- och säkerhetsanordningar måste ome- delbart sättas tillbaka efter avslutat reparations- el- ler underhållsarbete.

• Annan användning är felaktig. Skador som då upp- står fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.

• Tillverkarens säkerhets-, arbets- och underhållsan- visningar samt de mått som anges i den tekniska specikationen måste följas.

• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste beaktas.

• Maskinen får bara användas, underhållas eller lagas av personer som känner till den och är informerade om riskerna. Egenmäktiga förändringar av maski- nen fritar tillverkaren från allt ansvar för därav resul- terande skador. Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

4. Säkerhetsanvisningar

Observera! Vid användning av elektriska verktyg ska följande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs alla dessa anvisningar innan du använder elverktyget och förvara säkerhetsanvisningen på ett säkert ställe. Säkert arbete

• Varning: När elverktyg ska användas måste grund- läggande säkerhetsåtgärder tilltas för att utesluta risk för brand, elektriska stötar eller personskador.

• Beakta alla dessa anvisningar innan och medan du använder utrustningen.

• Förvara dessa säkerhetsanvisningar säkert.

• Skydda dig mot elektriska stötar! Undvik kroppskon- takt med jordade delar.

• Oanvända apparater ska förvaras på en torr, stängd plats och utom räckhåll för barn.

• Håll verktygen vassa och rena för att kunna arbeta bättre och säkrare.

• Kontrollera regelbundet verktygets kabel och låt en behörig elektriker byta ut den om den är skadad.

• Kontrollera förlängningskablarna i regelbundna in- tervaller och byt ut dem om de är skadade.

• Använd endast förlängningskablar som är godkända och märkta för användning utomhus.

• Var försiktig med vad du gör. Använd sunt förnuft i arbetet. Använd inte verktyget när du är trött.www.scheppach.com

Restrisker Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av trästoft eller träspån. Person- liga skyddsutrustningar som ögonskydd och dam- mask måste bäras.

• Vid borttagning och byte av dammuppsamlings på- sar är inandning av damm möjligt. Iakttas inte hän- visningarna för avfallshantering i bruksanvisningen (t.ex., användning av dammask P2), kan detta leda till inandning av damm.

• Fara för hälsan på grund av buller. Vid arbete över- skrids den tillåtna bullernivån. Personliga skyddsut- rustningar som hörselskydd måste bäras.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.

• Trots alla åtgärder som vidtas kan dessutom risker som inte är uppenbara kvarstå.

• Restrisker kan minimeras genom att säkerhetsan- visningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet. Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta till- verkaren av det medicinska implantatet innan verkty- get används. Förvara säkerhetsanvisningen på ett säkert sätt.

5. Tekniska specikationer

Tekniska specikationer Mått L x B x H 830 x 520 x 1600 mm Total höjd med ltersäck 1600 mm Uppsugningspåsar, anslutning ø 100 mm Slang längd 2300 mm Hjul ø 150 mm Vikt 20 kg Lufte󰀨ekt 1150 m

• Tillverkarens säkerhets-, arbets- och underhållsan- visningar samt de mått som anges i den tekniska specikationen måste följas.

• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.

• Använd inte för prestandasvaga maskiner vid tunga jobb.

• Använd endast kabeln till de ändamål den är avsedd för!

• Se till att stå säkert och behåll hela tiden balansen.

• Kontrollera om de rörliga delarna inte är skadade och fungerar som de ska och inte klämmer åt. Samt- liga delar måste vara korrekt monterade och upp- fylla alla villkor om verktygets felfria drift ska kunna säkerställas .

• Skadade skyddsanordningar och delar måste repa- reras eller bytas ut på fackmässigt sätt av en god- känd fackverkstad, om inget annat anges i använd- ningsmanualen.

• Låt en kundtjänstverkstad byta ut defekta brytare.

• Detta verktyg uppfyller de tillämpliga säkerhetsbe- stämmelserna. Reparationer får endast utföras av en behörig elektriker, varvid original-reservdelar ska användas. I annat fall nns det risk för att använda- ren kommer till skada.

• Bär lämplig personlig skyddsutrustning, om detta krävs. Detta kan innebära: - Hörselskydd för att skydda mot bullerskador. - Andningsskydd för att skydda mot risken att andas in farligt damm.

• Användaren måste informeras om de villkor som på- verkar uppkomsten av buller.

• Störningar i utrustningen måste anmälas till en per- son som är ansvarig för säkerheten omedelbart efter att de har konstaterats.

• Denna utrustningen är inte lämplig för insugning av farligt damm.

• Denna enhet är inte avsedd att användas av perso- ner (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/ eller kunskap, om de inte övervakas av en person som ansvarar för deras säkerhet eller följer dennes instruktioner om hur apparaten ska användas. Barn bör hållas under uppsikt så att de inte leker med ap- paraten.www.scheppach.com

• Sätt fast huset på sidopanelen med hjälp av skruvar med platt skalle M5 x 20 mm och vingmuttrar. Dra åt alla muttrar. bild 6

• Skjut ltersäcken över behållaren och sätt fast den med spännbandet. bild 7

• Stick in fäststången i huset och häng på ltersäcken. bild 1

• Sätt fast spånsäcken vid nedre luftutgången med hjälp av spännbanden. bild 7

• Sätt fast utsugningsslangen på munstycket på huset och xera den med en slangklämma. bild 8

• Sätt fast slangkopplingen på den andra änden på slangen med hjälp av en slangklämma. bild 9 Utsugningsanläggningen skall rengöras vid varje byte av spånsäck. Skadade lter och säckar måste omedelbart bytas ut, så att mängden damm som strömmar ut i arbetsområ- det blir så liten som möjligt.

Obs! Montera klart hela maskinen innan den tas i drift! Iaktta säkerhetshänvisningarna före driftstart. Uppgif- terna på motor typplåten (volt och hertz) måste över- ensstämma med nätspänning och frekvens. Efter anslutning till nätet är utsugningsanläggningen ha 2000 driftfärdig.

Vid alla underhålls- och rengöringsarbeten, stäng av motorn och dra ur nätkontakten.

• Installering, reparation och underhållsarbete på el-installationen bör endast utföras av kvalicerad specialist.

• För konstant sugkapacitet, skaka ur lter säcken från gång till gång. Dessemellan räcker det med att slå på säcken med handen ett par gånger.

• Spånsäcken måste senast förnyas, när spånen når ca.10 cm från föreningen med höljet.. Serviceinformation Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: ltersäck, spånsäck, utsugningsslang, mun- stycksfästen

• Ingår inte obligatoriskt i leveransen! Spånsäck- Avtappningsmängd 75 l Motore󰀨ekt Elmotor 220 - 240 V~ / 50 Hz E󰀨ekt P1 0,55 kW Motorvarvtal 2850 1/min. Med förbehåll för tekniska ändringar! Information om buller mätt enligt relevanta standarder: Ljudtryck L

= 3 dB Bär hörselskyddskåpor. E󰀨ekterna av bullret kan orsaka hörselskador.

6. Före idrifttagning

• Kontrollera alla delar efter uppackningen för even- tuella transportskador. Vid reklammationer måste transportören genast meddelas. Senare reklama- tioner kan inte behandlas.

• Kontrollera att sändningen är fullständig.

• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.

• Använd bara originaltillbehör samt origialslit- och reservdelar. Reservdelar beställs hos din scheppach-återförsäljare.

• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar. m Observera! Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och småde- lar! Risk för kvävning eller andra skador!

Av förpackningstekniska orsaker är er maskin inte komplett monterad.

• Sätt fast sidopanelerna löst vid stativet med hjälp av skruvar med platt skalle M8 x 40 mm och vingmutt- rar. Dra inte åt hårt. bild 2, 3

• Sätt fast tvärstaget med sidopanelerna v och h med spårskruv med platt skalle M8 x 12 och vingmuttrar. bild 4, 5

• Ta bort alla skruvar och muttrar från huset.www.scheppach.com

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningsledningar med märkningen H07-RN. Typbeteckningen som är tryckt på anslutningssladden är föreskrift. Växelströmsmotor

• Nätspänningen måste uppgå till 220 - 240 V~/50 Hz.

• Förlängningskablar måste uppvisa ett lägsta ka- beltvärsnitt av 1,0 mm

• Nätanslutningen avsäkras med 16 A trög. Uppge följande information om du har frågor:

• Märkskyltens uppgifter

• Brytar-märkskyltens uppgifter Om motorn returneras ska alltid hela drivenheten med brytare skickas in.

12. Avfallshantering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna. Du kan få reservdelar och tillbehör från vårt service- center. För att göra detta, skanna QR-koden på första- sidan. Specialtillbehör Filtersäck art.nr. 3906301013 Återvinningsbar spånsäck 20 st art.nr. 75001500

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 ˚C. Förvara elverktyget i originalförpackningen.

11. Elektrisk anslutning

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalicerade elektriker. Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förläng- ningskabeln måste motsvara dessa föreskrifter. Viktiga anvisningar Skadade elanslutningsledningar Om strömsladden är skadad måste den bytas ut av till- verkaren eller dennes kundservice eller av en person med liknande kvalikationer för att undvika faror. På elektriska anslutningsledningar uppstår ofta isola- tionsskador. Orsaker är:

• Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.

• Knäckställen genom felaktig fastsättning eller styr- ning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.

• Isolationsskador genom ryck ur vägguttaget.

• Sprickor genom isolationens åldring. Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet om den elektriska anslutnings- sladden är skadad. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.www.scheppach.com

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter) - Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater.www.scheppach.com
