KASUTUSJUHEND IVM 60363 H Kärcher

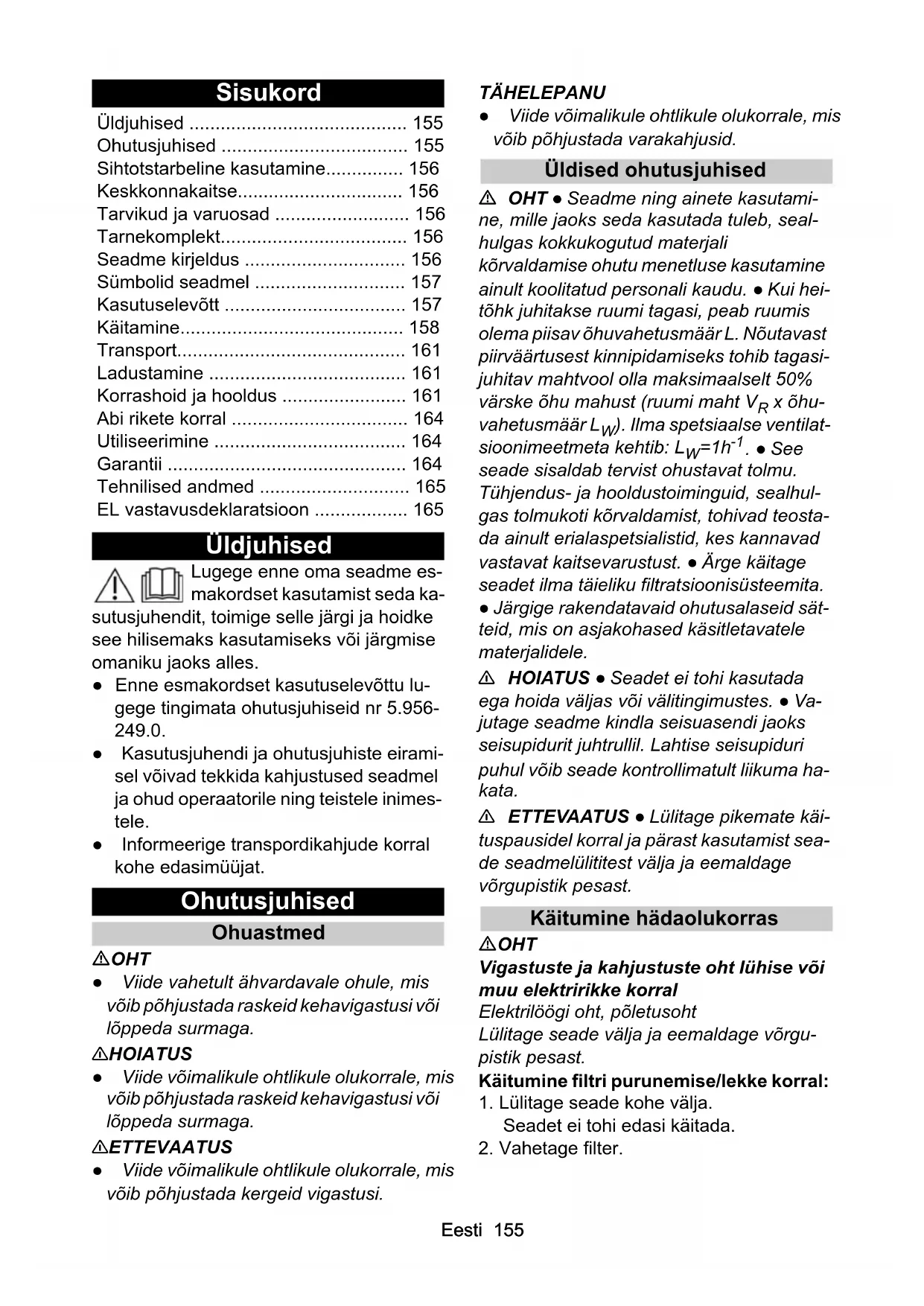

Kabellængde m 10Eesti 155 Sisukord Üldjuhised Lugege enne oma seadme es- makordset kasutamist seda ka- sutusjuhendit, toimige selle järgi ja hoidke see hilisemaks kasutamiseks või järgmise omaniku jaoks alles. ● Enne esmakordset kasutuselevõttu lu- gege tingimata ohutusjuhiseid nr 5.956-

● Kasutusjuhendi ja ohutusjuhiste eirami- sel võivad tekkida kahjustused seadmel ja ohud operaatorile ning teistele inimes- tele. ● Informeerige transpordikahjude korral kohe edasimüüjat. Ohutusjuhised Ohuastmed OHT ● Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga. 몇 HOIATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS ● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU ● Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid. Üldised ohutusjuhised OHT ● Seadme ning ainete kasutami- ne, mille jaoks seda kasutada tuleb, seal- hulgas kokkukogutud materjali kõrvaldamise ohutu menetluse kasutamine ainult koolitatud personali kaudu. ● Kui hei- tõhk juhitakse ruumi tagasi, peab ruumis olema piisav õhuvahetusmäär L. Nõutavast piirväärtusest kinnipidamiseks tohib tagasi- juhitav mahtvool olla maksimaalselt 50% värske õhu mahust (ruumi maht V

x õhu- vahetusmäär L

). Ilma spetsiaalse ventilat- sioonimeetmeta kehtib: L

. ● See seade sisaldab tervist ohustavat tolmu. Tühjendus- ja hooldustoiminguid, sealhul- gas tolmukoti kõrvaldamist, tohivad teosta- da ainult erialaspetsialistid, kes kannavad vastavat kaitsevarustust. ● Ärge käitage seadet ilma täieliku filtratsioonisüsteemita. ● Järgige rakendatavaid ohutusalaseid sät- teid, mis on asjakohased käsitletavatele materjalidele. 몇 HOIATUS ● Seadet ei tohi kasutada ega hoida väljas või välitingimustes. ● Va- jutage seadme kindla seisuasendi jaoks seisupidurit juhtrullil. Lahtise seisupiduri puhul võib seade kontrollimatult liikuma ha- kata. 몇 ETTEVAATUS ● Lülitage pikemate käi- tuspausidel korral ja pärast kasutamist sea- de seadmelülititest välja ja eemaldage võrgupistik pesast. Käitumine hädaolukorras OHT Vigastuste ja kahjustuste oht lühise või muu elektririkke korral Elektrilöögi oht, põletusoht Lülitage seade välja ja eemaldage võrgu- pistik pesast. Käitumine filtri purunemise/lekke korral:

1. Lülitage seade kohe välja.

Seadet ei tohi edasi käitada.

• Üldjuhised p. 155
• Ohutusjuhised p. 155
• Sihtotstarbeline kasutamine p. 156
• Keskkonnakaitse p. 156
• Tarvikud ja varuosad p. 156
• Tarnekomplekt p. 156
• Seadme kirjeldus p. 156
• Sümbolid seadmel p. 157
• Kasutuselevõtt p. 157
• Käitamine p. 158
• Transport p. 161
• Ladustamine p. 161
• Korrashoid ja hooldus p. 161
• Abi rikete korral p. 164
• Utiliseerimine p. 164
• Garantii p. 164
• Tehnilised andmed p. 165
• EL vastavusdeklaratsioon 56 Eesti Sihtotstarbeline kasutamine Seade on ette nähtud: ● põrandate ja seinte märg- ja kuivpuhas- tuseks ● kuivade mittetuleohtlike terviseohtlike ladestunud tolmude imemiseks; tol- muklass H vastavalt standardile EN 60335-2-69 ● Tööstuslik kasutamine, nt ladustamis- ja tootmisaladel ● Tööstuslikuks kasutamiseks nt hotelli- des, koolides, haiglates, tehastes, kaup- lustes, büroodes ja üüriärides. Iga muud kasutust loetakse asjatundma- tuks. Seadme laadimine kraanaga pole lubatud. Seade ei sobi ühendamiseks tolmu tekitava masinaga. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkon- nasäästlikult. Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutata- vaid materjale ja sageli koostisosi na- gu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervi- sele ja keskkonnale. Seadme nõuetekoha- seks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga. Juhised koostisainete kohta (REACH) Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH Tarvikud ja varuosad Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja häireteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com sakilt Teenu- sed. Pange tähele järgmist: ● Tarvikud ei kuulu tarnekomplekti. Tarvi- kud tuleb sõltuvalt rakendusest eraldi tellida. ● Seadme õige töö on tagatud ainult ette- nähtud nimilaiusega imivooliku korral (vt peatükki Tehnilised andmed). ● Varuosi ja tarvikuid saate oma edasi- müüjalt või KÄRCHERI esindusest. Tarnekomplekt Lahtipakkimisel kontrollige, kas pakendi si- su on täielik. Transpordikahjustuste korral teavitage oma edasimüüjat. Seadme kirjeldus Jooniseid vt graafika leheküljelt Joonis A 1 Mustusemahuti kaarkäepide 2 Mustusemahuti sulgemiskork 3 Filtrirõnga sulgemiskork 4 Filterrõngas 5 Filtripuhastuse hoob 6 Manomeeter 7 Imiturbiini seadmelüliti 8 Tihendirõngas 9 Filter 10 Filtriraputi 11 Võrgukaabel 12 Kaablikonks 13 Kandekäepide 14 Imipea 15 Tüübisilt 16 Imipea lukustus 17 Vaherõngas 18 Kaablihoidik 19 Tõukesang 20 Mustusemahuti 21 Seisupiduriga juhtrull 22 Imitoru hoidik 23 Vaherõnga lukustus 24 Põrandadüüsi hoidik 25 Filtrirõnga imiotsak 26 Mustusemahuti imiotsak 27 AlusraamEesti 157 Sümbolid seadmel Seade sobib kuni tolmuklassini H klassifit- seeritud tolmude imemiseks. p. 1651

WARNING: See seade sisaldab tervist

ohustavaid tolme. Tühjendada ja hooldada, sealhulgas tolmukotti eemaldada tohib ai- nult sobivat isikukaitsevarustust kandev spetsialist. Ärge lülitage sisse enne kui ko- gu filtersüsteem on installeeritud ja maht- voolu kontrolli funktsioon on üle kontrollitud. Märkus Vajaduse korral võtke kaasasolevalt kleebi- selehelt vastavas riigikeeles kleebis ja klee- pige seadmel olevale saksakeelsele tekstile. Kleebis näitab max alarõhu väärtusi kasu- tatud imivooliku ristlõike suhtes. Aktuaalset väärtust saab lugeda manomeetrilt. Selle seadme kohta kehtivate väärtuste kohta vt peatükki Minimaalse vooluhulga vaatami- ne. Kui väärtust ei saavutata, tuleb filter pu- hastada (vt peatükki Põhifiltri puhastamine) või asendada (vt peatükki Põhifiltri vahetamine). Imivooliku erinevad ristlõiked võimaldavad kohandamist tarvi- kuosade erinevatele ühendusristlõigetele. Kasutuselevõtt 몇 HOIATUS Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Ärge imege filterelemendita, kuna muidu tekib oht tervisele peentolmu suurenenud väljapääsu tõttu. TÄHELEPANU Filtrielemendi puudumine Imemismootori kahjustamine Ärge imege ilma filtrielemendita.

1. Pange seade tööpositsiooni.

2. Kindlustage seade seisupiduritega.

3. Tehke kindlaks, et imipea on nõueteko-

haselt peale pandud.

4. Ühendage imivoolik (ei kuulu tarne-

komplekti) valitud imiühendusega (vt peatükki Imiühenduse valimine).

5. Sulgege teine imiotsak tihedalt sulge-

miskorgiga (vt peatükki Imiühenduse sulgemine).

6. Kontrollige mustusemahuti täitetaset (vt

peatükki Mustusemahuti täitetaseme kontrollimine).

7. Tühjendage vajaduse korral mustuse-

mahuti (vt peatükki Mustusemahuti tüh- jendamine).

8. Enne kuivaks imemist paigaldage olene-

valt rakendusest jäätmekott või turvafilt- rikott (vt peatükki Kuivpuhastus)

9. Ühendage soovitud tarvik (ei kuulu tar-

nekomplekti) imivooliku otsa. Imiühenduse valimine Imivooliku saab olenevalt rakendusest ühendada 2 erineva imiotsakuga. ● Filtrirõnga imiotsak – Kuivpuhastus koos jäätmekotiga: jä- me tolm, suur kogus imemismaterjali lühikese ajaga Jäätmekott (Tellimisnr 9.989-606.0) Turvafiltrikott (tellimisnr 6 904-420.0) Peafilter (tellimisnr 9.990-292.0) H14-filter (tellimisnr 9.993-006.0)158 Eesti Jäätmekott ei kuulu tarnekomplekti ja seda saab tellida täiendavalt, tellimisnr 9.989-606.0 (5 tk). – Märgpuhastus ● Mustusemahuti imiotsak – Kuivpuhastus turvafiltrikotiga: peen tolm, pidevalt suures koguses imemis- materjali Seade on varustatud sulgurkaanega turva- filtrikotiga, tellimisnr 6.904-420.0 (5 tk). – Märgpuhastus Imiühenduse sulgemine 몇 HOIATUS Vigastusoht Naha, kopsu ja silmade kahjustus peentol- mu tõttu Pärast imivooliku eemaldamist tuleb imi- ühendus sulgemiskorgiga sulgeda. Joonis B

1. Pange sulgemiskork täpselt imiühen-

2. Lükake sulgemiskork lõpuni sisse.

Mustusemahuti täitetaseme kontrollimine Kui mustusemahuti on täidetud mustuse- mahuti imiotsaku alumise servani, tuleb see tühjendada. Seade ei lülitu maksimaal- se täitetaseme ületamisel automaatselt väl- ja.

1. Kontrollige regulaarselt mustusemahuti

täitetaset. Käitamine 몇 HOIATUS Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Imemisel peavad mõlemad filterelemendid olema paigaldatud, sest muidu võib peen- tolmu rohke väljumise tõttu tervis kahjustu- da. TÄHELEPANU Oht peentolmu tõttu Imimootori kahjustusoht. Ärge eemaldage imemisel kunagi peamist filterelementi. Kuivpuhastus 몇 HOIATUS Suurenenud tolmuheide imiotsakute as- jatundmatu käsitsemise tõttu Tolmu sissehingamisest tingitud hingamis- teede haigused, seadme talitlushäired Ärge ühendage seadmega korraga 2 imi- voolikut. Üks imiotsak peab olema sulge- miskorgiga tihedalt suletud. Kasutage jäätmekotti kindlasti ainult koos ülemise imiotsakuga, vastasel juhul imetak- se see imemisprotsessi ajal ülespoole. Jäätmekoti kasutamisel peab alumine imiotsak olema tihedalt suletud. Turvafiltrikoti kasutamisel peab ülemine imiotsak olema tihedalt suletud. Märkus Selle seadmega saab imeda igat liiki tolme kuni tolmuklassini H. Tolmukoti kasutamine on seadusega kindlaks määratud. Märkus Seade sobib kasutamiseks tööstusliku tol- muimejana kuivade, mittetuleohtlike tolmu- de imemiseks.

1. Valige imiühendus sõltuvalt imemisma-

sest jäätmekott või turvafiltrikott (vt pea- tükki Jäätmekoti/turvafiltrikoti paigaldamine). Tolmuimejaga ei to- hi korraga ühenda- da kahte imivoolikut. Üks imiotsak peab olema sulgemiskor- giga tihedalt sule- tud. Jäätmekoti kasuta- misel peab alumine imiotsak olema tihe- dalt suletud. Turvafiltrikoti kasu- tamisel peab ülemi- ne imiotsak olema tihedalt suletud.Eesti 159 Ümberlülitamine märgpuhastuselt kuivpuhastusele TÄHELEPANU Märgpuhastuse lülitamine kuivpuhastu- sele Filtri kahjustusoht Ärge imege märja filterelemendi puhul kui- va tolmu sisse, kuna see ummistab filtri ja võib selle muuta kasutuskõlbmatuks.

1. Laske märjal filtril enne kuivpuhastuseks

kasutamist hästi ära kuivada või asen- dage kuiva filtriga.

2. Tõmmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langeta- takse. Joonis D

3. Tõmmake mustusemahuti kaarkäepide-

me abil seadmest välja. Jäätmekoti paigaldamine Joonis E

4. Paigaldage jäätmekott mustusemahutis-

se ja seadke hoolikalt vastu mahuti sei- na ja põhja.

5. Pöörake jäätmekoti serv üle mustuse-

7. Pöörake turvafiltrikoti serv üle mustuse-

mahuti serva väljapoole. 몇 HOIATUS Mustusemahuti asjatundmatu lukusta- mine Muljumisoht Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet.

8. Paigaldage mustusemahuti ja lukustage

kaarkäepidemega. Märgpuhastus OHT Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Märgpuhastusel ei tohi imeda tervist kah- justavaid tolme. TÄHELEPANU Kahjustusoht mustusemahuti ülevoolu tõttu Mustusemahuti võib suurte vedelikukogus- te vastuvõtmisel väheste sekundite jooksul täis saada ja üle voolata. Kontrollige täitetaset pidevalt.

1. Eemaldage enne märgpuhastust jäät-

mekott või turvafiltrikott (vt peatükki Jäätmekoti/turvafiltrikoti eemaldamine). Jäätmekoti/turvafiltrikoti eemaldamine

1. Kindlustage seade seisupiduritega.

2. Vajaduse korral eemaldage imivoolik.

3. Sulgege mustusemahuti imiühendus (vt

peatükki Imiühenduse sulgemine). Joonis C

4. Tõmmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langeta- takse. Joonis D

5. Tõmmake mustusemahuti kaarkäepide-

me abil seadmest välja. Jäätmekoti eemaldamine Joonis H

6. Pöörake jäätmekoti serv üles.

7. Sulgege jäätmekott tihedalt kaabliside-

8. Võtke jäätmekott välja.

9. Utiliseerige jäätmekott vastavalt seadu-

sesätetele. Turvafiltrikoti eemaldamine Joonis I 10.Pöörake turvafiltrikoti serv üles. Joonis J 11.Eemaldage kaitsekile. 12.Sulgege turvafiltrikott isekleepuva klapi- ga. 13.Tõmmake turvafiltrikott tahapoole välja. Joonis K 14.Tihendage turvafiltrikoti imiühenduse ava tihedalt sulgurkaanega.160 Eesti Joonis L 15.Sulgege turvafiltrikott tugevalt paigalda- tud kaablisidemega. 16.Eemaldage mustusemahutist turvafiltri- kott. 17.Puhastage mustusemahutit seest niiske lapiga. 18.Utiliseerige turvafiltrikott tolmutihedalt suletud kotis vastavalt seadusesätetele. 몇 HOIATUS Mustusemahuti asjatundmatu lukusta- mine Muljumisoht Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet. 19.Paigaldage mustusemahuti ja lukustage kaarkäepidemega. Märgpuhastuse lõpetamine 몇 HOIATUS Heitvete asjatundmatu utiliseerimine Keskkonnareostus Järgige kohalikke heitvee käitlemise ees- kirju.

1. Kuivatage filter.

2. Puhastage mustusemahuti niiske lapiga

ja kuivatage. Seadme sisselülitamine

1. Pistke võrgupistik pistikupessa.

2. Lülitage seade imiturbiini seadmelüliti-

test sisse. Märkus Lülitage imiturbiinid alati üksteise järel sis- se ja välja. Minimaalset vooluhulka jälgiva manomeetri õigeks toimimiseks peavad kõik imiturbiinid olema sisse lülitatud.

3. Alustage imemisprotsessi.

Minimaalse vooluhulga vaatamine Seadme esiküljele on paigaldatud mano- meeter, mis näitab imemise alarõhku sead- mes. Maksimaalse alarõhu (vt tabelit) saavutamisel tuleb põhifilter puhastada (vt peatükki Põhifiltri puhastamine). See väär- tus sõltub seadme võimsusest ja kasutata- vast imivoolikust. Kui puhastamine vaakumit oluliselt ei suurenda, tuleb filter välja vahetada (vt peatükki Põhifiltri vahe- tamine). TÄHELEPANU Maksimaalse alarõhu ületamine Imemisvõime kaotus Näidatud väärtuse ületamisel langeb õhu kiirus alla 20 m/s. Puhastage filter või vahe- tage välja. Põhifiltri puhastamine Kui manomeeter näitab maksimaalset ala- rõhku (vt peatükki Minimaalse vooluhulga vaatamine), tuleb põhifilter puhastada.

1. Lülitage seade välja.

2. Liigutage filtripuhastussüsteemi hooba

vähemalt 5 korda edasi-tagasi. Seadme väljalülitamine

2. Tõmmake võrgupistik välja.

Pärast iga käitust Mustusemahuti tühjendamine Sisselaskeava või imivoolik on suletud.

2. Puhastage põhifilter (vt peatükki Põhi-

5. Tõmmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langeta- takse. Joonis D

6. Tõmmake mustusemahuti kaarkäepide-

me abil seadmest välja. Imivooliku nimilä- bimõõt Maksimaalne ala- rõhk DN40 15,70 kPa (157 mbar) DN50 14,40 kPa (144 mbar) DN70 10,00 kPa (100 mbar)Eesti 161

7. Tühjendage mustusemahuti. Selleks ee-

maldage vajadusel jäätmekott/turvafiltri- kott (vt Jäätmekoti/turvafiltrikoti eemaldamine). Märkus Mustusemahuti on käepidemest kraanaga tõstetav. Kraanaga tõstmisel on maksi- maalne lisakoormus 50 kg. 몇 ETTEVAATUS Lubatud kogumassi ületamine Vigastus- ja kahjustusoht Kraanaga transportimisel jälgige mustuse- mahuti kogukaalu. Ärge koormake mahutit üle. Järgige kohalikke kraanaga tõstmise ees- kirju. 몇 HOIATUS Mustusemahuti asjatundmatu lukusta- mine Muljumisoht Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet.

8. Paigaldage mustusemahuti ja lukustage

kaarkäepidemega. Seadme puhastamine 몇 HOIATUS Heitvete asjatundmatu utiliseerimine Keskkonnareostus Järgige kohalikke heitvee käitlemise ees- kirju.

1. Puhastage seade seest ja väljast, ime-

des selle puhtaks ning pühkides niiske lapiga. Seadme imemisel tuleb kasutada sama või parema klassifikatsiooniga tolmui- mejat.

2. Vajaduse korral loputage tarvikuid (ei

kuulu tarnekomplekti) veega ja kuivata- ge. Seadme hoidmine

1. Kerige võrgukaabel kaablihoidiku üm-

2. Hoidke seadet kuivas ruumis ja volita-

mata kasutamise eest kaitstult. Transport 몇 ETTEVAATUS Kaalu eiramine Vigastus- ja kahjustusoht Pidage transportimisel silmas seadme kaa- lu.

1. Tolmuvabaks transportimiseks sulgege

mõlemad imiühendused (vt peatükki Imiühenduse sulgemine).

2. Vabastage seisupidurid ja lükake seadet

3. Seadme laadimiseks hoidke seda alus-

raamist ja tõukekäepidemest.

4. Sõidukites transportimisel kindlustage

seade libisemise ja ümberkukkumise vastu. Ladustamine 몇 ETTEVAATUS Kaalu eiramine Vigastus- ja kahjustusoht Pidage ladustamisel silmas seadme kaalu.

1. Ladustage seadet ainult siseruumides.

Korrashoid ja hooldus OHT Soovimatult töötav seade, voolujuhtiva- te osade puutumine Vigastusoht, elektrilöök Lülitage enne seadmel tehtavaid töid seade välja. Tõmmake võrgupistik välja. OHT Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Kandke hooldustöödel (nt filtri vahetamisel) hingamiskaitsemaski P2 või kõrgema väär- tusega ning ühekordset riietust. OHT Ebapiisav filtreerimine Hingamisteede haigused tolmu sissehinga- mise tõttu. Seadme filtreerimise tõhusust saab kont- rollida standardis EN 60 335-2- 69 22.AA.201.2 kirjeldatud katsemeetodi- ga. Seda katset tuleb teha vähemalt kord aastas või sagedamini, kui see on sätesta- tud riiklikes nõuetes.162 Eesti Kui katse tulemus on negatiivne, korrake seda uue filtriga. 몇 HOIATUS Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Ohutusseadiseid tuleb ohtude ennetami- seks vähemalt kord aastas tootja või inst- rueeritud isiku poolt kontrollida ohutustehniliselt laitmatu talitluse, nt sead- me tiheduse, filtri kahjustuse, kontrollsea- diste talitluse osas. TÄHELEPANU Silikoonisisaldusega hooldusvahend Plastdetailid võivad kahjustada saada. Ärge kasutage puhastamiseks silikoonisi- saldusega hooldusvahendeid. Tolmu kõrvaldavad masinad on ohutussea- dised ohtude ennetamiseks või kõrvaldami- seks BGV A1 tähenduses. ● Kasutajapoolseks hoolduseks tuleb sea- de lahti võtta, puhastada ja hooldada, niivõrd kui see on teostatav, põhjusta- mata seejuures ohtu hoolduspersonalile ja teistele isikutele. Sobivate ettevaatus- meetmete hulka kuuluvad lahtivõtmise eelne detoksikatsioon, seadme lahtivõt- mise koha filtreeritud sundõhutus, hool- duspinna puhastamine ning personali asjakohane kaitsmine. ● Seadme välisosa tuleks tolmuimemis- meetodi kaudu mürgitustada ja puhtaks pühkida või tihendusvahendiga töödel- da, enne kui see ohtlikust piirkonnast välja võetakse. Kõiki seadmeosi tuleb vaadelda saastununa, kui nad ohtlikust piirkonnast välja võetakse. Tarvitusele tuleb võtta sobivad meetmed tolmu jao- tumise vältimiseks. ● Hooldus- ja remonditööde käigus tuleb ära visata kõik saastunud esemed, mida ei saa rahuldavalt puhastada. Sellised esemed tuleb utiliseerida mitteläbi- laskvates kottides, kooskõlas selliste jäätmete kõrvaldamise kohta kehtivate sätetega. ● Seadme transportimiseks ja hoolduseks tuleb imiotsakud sulgemiskorgiga sulge- da.

1. Pange tähele, et lihtsaid hoolduse ja kor-

rashoiu töid saate ise teha.

2. Puhastage seadme pealispinda ja ma-

huti sisekülge regulaarselt niiske lapiga. Kontrollimis- ja hooldustööd Laske seadet regulaarselt kontrollida vas- tavate õnnetuste ennetamiseks kehtesta- tud siseriiklike eeskirjade kohaselt. Hooldustöid peab tegema asjatundlik ini- mene regulaarsete ajavahemike järel tootja andmete kohaselt, seejuures tuleb järgida olemasolevaid sätteid ja ohutusnõudeid. Elektriseadme juures tohib töid teha ainult elektrispetsialist. Küsimuste korral pöördu- ge palun KÄRCHERi filiaali poole. Põhifiltri vahetamine OHT Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Tekkiv tolm tuleb transportida tolmukindla- tes mahutites. Ümbervalamine pole luba- tud. Tolmumahutit tohivad utiliseerida ainult instrueeritud isikud. 몇 HOIATUS Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Ärge kasutage peafilterelementi pärast sel- le seadmest väljavõtmist. Püsivalt paigaldatud filtreid tohib välja va- hetada ainult asjatundja, tehes seda sobi- vatel aladel, nt nn dekontaminatsiooni jaamades.

1. Lülitage seade välja.

2. Tõmmake võrgupistik välja.

3. Vabastage ja eemaldage imipea.

4. Vabastage ja eemaldage vaherõngas.

5. Eemaldage saastunud tähtvoltfilter.

6. Asetage saastunud tähtvoltfilter kohe

pärast seadmest eemaldamist kotti ja sulgege see tihedalt.

7. Kõrvaldage saastunud tähtvoltfilter sea-

8. Eemaldage puhta õhu poolelt mustus.

9. Kontrollige tihendirõngast kahjustuste

suhtes.Eesti 163 10.Paigaldage uus tähtvoltfilter: a Tõmmake tähtvoltfilter nii üle vaherõn- gal oleva filtriraputi, et raputuselemen- did oleks joondatud keskele filtritaskutesse. b Asetage vaherõngas koos tähtvoltfiltri ja filtriraputiga filtrirõngale. c Lukustage vaherõngas. 11.Pange imipea peale ja lukustage. H-filtri vahetamine

1. Kindlustage seade seisupiduritega.

2. Lülitage seade seadmelülititest välja.

3. Tõmmake võrgupistik välja.

4. Vabastage imipea ja tõstke üles.

5. Vabastage imipea küljes olev vaakum-

voolik ja eemaldage imipea.

6. Keerake kuuskantkruvi sobiva tööriista-

ga vastupäeva lahti.

7. Eemaldage imipeast tihendid ja saastu-

8. Pange saastunud H-filter kohe pärast

seadmest eemaldamist kotti ja sulgege see tihedalt.

9. Kõrvaldage saastunud H-filter seadus-

nõuete kohaselt. 10.Eemaldage puhta õhu poolelt mustus. 11.Paigaldage uus H-filter vastupidises jär- jekorras. Jälgige, et tihendid ja vaakum- voolik oleks õigesti paigas. 12.Kandke kuuskantkruvi keermele sobivat vahendit (nt Loctite 243), et vältida soo- vimatut lahtitulemist. 13.Pingutage kuuskantkruvi päripäeva. 14.Pange imipea peale ja lukustage. Jäätmekoti vahetamine

2. Tõmmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langeta- takse. Joonis D

3. Tõmmake mustusemahuti kaarkäepide-

me abil seadmest välja. Joonis H

4. Pöörake jäätmekoti serv üles.

5. Sulgege jäätmekott tihedalt kaabliside-

6. Võtke jäätmekott välja.

7. Utiliseerige jäätmekott vastavalt seadu-

sesätetele. Joonis E

8. Paigaldage uus jäätmekott mustusema-

hutisse ja seadke hoolikalt vastu mahuti seina ja põhja.

9. Pöörake jäätmekoti serv üle mustuse-

mahuti serva väljapoole. 몇 HOIATUS Mustusemahuti asjatundmatu lukusta- mine Muljumisoht Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet. 10.Paigaldage mustusemahuti ja lukustage kaarkäepidemega. Turvafiltrikoti vahetamine OHT Oht tervist kahjustava tolmu tõttu Hingamisteede haigused tolmu sissehinga- mise tõttu. Tekkiv tolm tuleb transportida tolmukindla- tes mahutites. Ümbervalamine pole luba- tud. Tolmumahutit tohivad utiliseerida ainult instrueeritud isikud.

1. Kindlustage seade seisupiduritega.

2. Eemaldage imivoolik.

3. Sulgege mustusemahuti imiühendus (vt

peatükki Imiühenduse sulgemine). Joonis C

4. Tõmmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langeta- takse. Joonis D

5. Tõmmake mustusemahuti kaarkäepide-

me abil seadmest välja. Joonis I

6. Pöörake turvafiltrikoti serv üles.

7. Eemaldage kaitsekile.

9. Tõmmake turvafiltrikott tahapoole välja.

Joonis K164 Eesti 10.Tihendage turvafiltrikoti imiühenduse ava tihedalt sulgurkaanega. Joonis L 11.Sulgege turvafiltrikott tugevalt paigalda- tud kaablisidemega. 12.Eemaldage mustusemahutist turvafiltri- kott. 13.Puhastage mustusemahutit seest niiske lapiga. 14.Utiliseerige turvafiltrikott tolmutihedalt suletud kotis vastavalt seadusesätetele. Joonis F 15.Pange uus turvafiltrikott peale. Joonis G 16.Pöörake turvafiltrikoti serv üle mustuse- mahuti serva väljapoole. 몇 HOIATUS Mustusemahuti asjatundmatu lukusta- mine Muljumisoht Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet. 17.Paigaldage mustusemahuti ja lukustage kaarkäepidemega. Abi rikete korral OHT Seadme tahtmatu käivitumine / elektri- löök Imemismootori tahtmatu käivitumine võib põhjustada vigastusi. Pinge elektrilistel osadel võib põhjustada elektrilööki. Lülitage enne kõiki seadmel teostatavaid töid seade välja ja tõmmake võrgupistik väl- ja. Laske kõiki kontrollimisi ja töid elektrilistel osadel teostada erialaspetsialistil. Märkus Rikke tekkimisel tuleb seade kohevälja lüli- tada. Enne uut kasutuselevõttu tuleb rike kõrvaldada. Kui riket ei saa kõrvaldada, tuleb seade üle kontrollida klienditeenindusel. Imiturbiin ei tööta

2. Kontrollige seadme võrgukaablit ja võr-

peatükki Imiühenduse sulgemine).

2. Eemaldage imemisotsiku, imitoru või

imivooliku ummistused.

3. Asendage täitunud jäätmekott uuega (vt

peatükki Jäätmekoti vahetamine).

4. Pange täitunud turvafiltrikoti asemele

uus (vt peatükki Turvafiltrikoti vahetami- ne).

5. Kontrollige, kas imipea ja mustusema-

huti on õigesti paigas.

6. Puhastage põhifilter (vt peatükki Põhi-

filtri puhastamine).

7. Kontrollige filtri asendit ja vajaduse kor-

8. Vahetage põhifilter (vt peatükki Põhifiltri

vahetamine). Tolmu väljatungimine imemisel

1. Kontrollige filtri asendit ja vajaduse kor-

2. Puhastage põhifilter (vt peatükki Põhi-

filtri puhastamine).

3. Vahetage põhifilter (vt peatükki Põhifiltri

vahetamine). Utiliseerimine Seade tuleb eluea lõpus utiliseerida vasta- valt seadusesätetele. Garantii Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöör- duge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditee- ninduse poole. (Aadressi vt tagaküljelt) Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebi- lehe teeninduspiirkonnast "Allalaadimiste" alt.Eesti 165 Tehnilised andmed

• kaitseklassi II elementidega paigutus Õigus tehnilisteks muudatusteks. EL vastavusdeklaratsioon Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsioo- ni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomas- tele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muuda- tuste teostamisel kaotab käesolev deklarat- sioon kehtivuse. Toode: Kuivimur Toode: Märg- ja kuivimur Tüüp: 9.989-xxx Asjaomased EL direktiivid 2006/42/EÜ (+2009/127/EÜ) 2014/30/EL 2011/65/EL Kohaldatud ühtlustatud normid EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

Elektriühendus Võrgupinge V 220-

Faas ~ 1 Võrgusagedus Hz 50-60 Nimivõimsus W 3150 Maksimaalne võimsus W 3600 Kaitse liik IPX4 Kaitseklass I* Maksimaalselt lubatud võrguimpedants Ω 0.195+ j0.122 Mõõtmed ja kaalud Tüüpiline töökaal kg 78 Pikkus x laius x kõrgus mm 1020 x 680 x

Põhifiltri efektiivne ala m

H-filtri efektiivne ala m

3,5 Ümbrustingimused Ladustamistemperatuur °C -10-40 Seadme võimsusandmed Mahuti maht l 60 Vaakum (rõhualanduskla- piga) kPa 20,4 Maksimaalne vooluhulk imivoolikuga DN70, L=3 m

/h 440 Maksimaalne vooluhulk imivoolikuga DN50, L=3 m

/h 365 Maksimaalne vooluhulk imivoolikuga DN40, L=3 m

/h 270 Maksimaalne vooluhulk imivoolikuga DN70, L=5 m

/h 415 Maksimaalne vooluhulk imivoolikuga DN50, L=5 m

/h 305 Maksimaalne vooluhulk imivoolikuga DN40, L=5 m

/h 225 Imivooliku ühendus DN70 Imivooliku nimiläbimõõt DN40/ 50/70 Põhifiltri tellimisnumber 9.990-

Kindlakstehtud väärtused EN 60335-2- 69 kohaselt Labakäsi-käsivars vibrat- siooniväärtus m/s

dB(A) 79 Mõõtemääramatus K

dB(A) 2 Võrgukaabel Tüüp H07R N-F 3G1,5
