KASUTUSJUHEND HD 9184 Cage Classic Kärcher

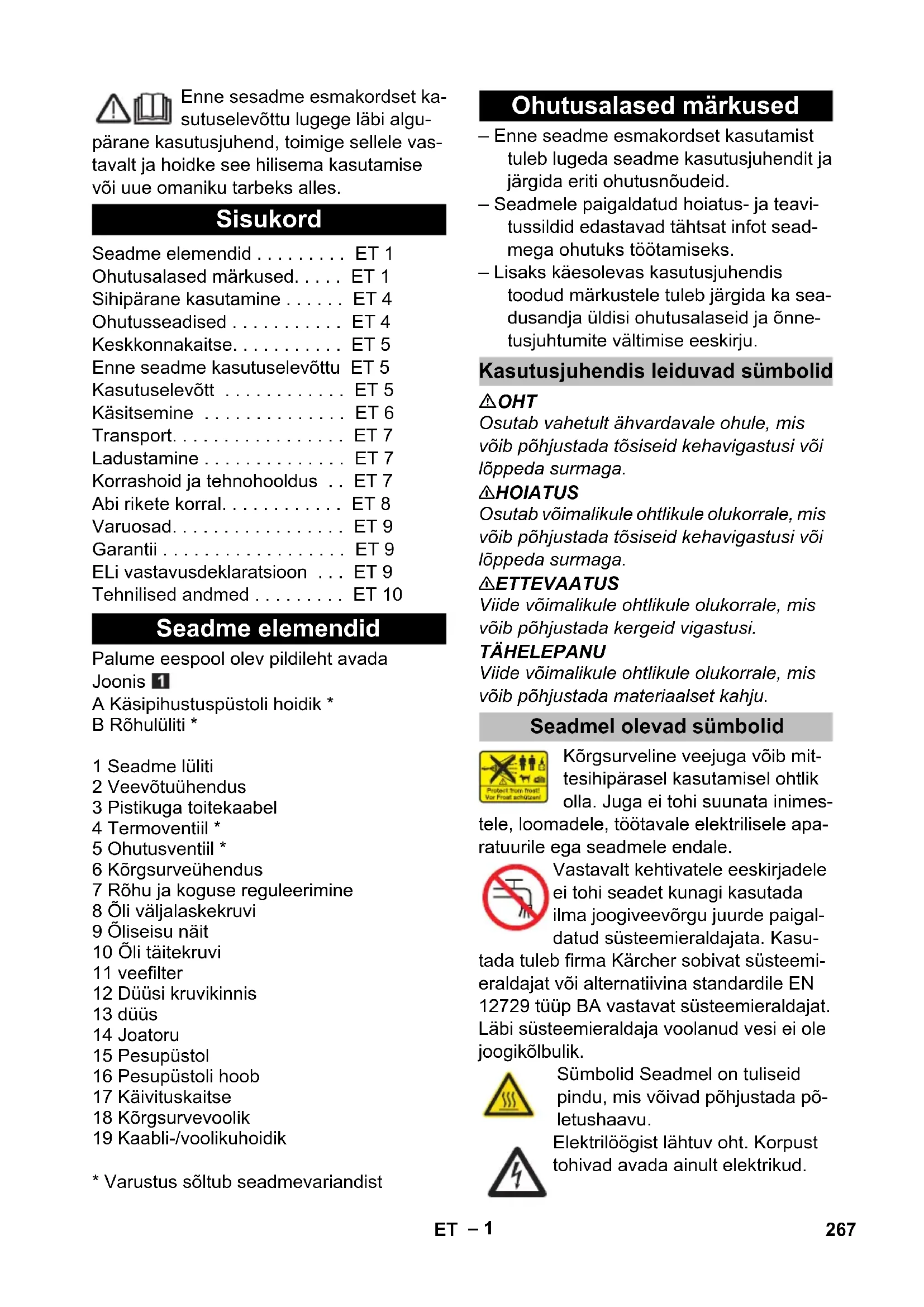

• Varustus sõltub seadmevariandist – Enne seadme esmakordset kasutamist tuleb lugeda seadme kasutusjuhendit ja järgida eriti ohutusnõudeid. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. OHT Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Kõrgsurveline veejuga võib mit- tesihipärasel kasutamisel ohtlik olla. Juga ei tohi suunata inimes- tele, loomadele, töötavale elektrilisele apa- ratuurile ega seadmele endale. Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrgu juurde paigal- datud süsteemieraldajata. Kasu- tada tuleb firma Kärcher sobivat süsteemi- eraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik. Sümbolid Seadmel on tuliseid pindu, mis võivad põhjustada põ- letushaavu. Elektrilöögist lähtuv oht. Korpust tohivad avada ainult elektrikud. Sisukord Seadme elemendid . . . . . . . . . ET 1 Ohutusalased märkused. . . . . ET 1 Sihipärane kasutamine . . . . . . ET 4 Ohutusseadised . . . . . . . . . . . ET 4 Keskkonnakaitse. . . . . . . . . . . ET 5 Enne seadme kasutuselevõttu ET 5 Kasutuselevõtt . . . . . . . . . . . . ET 5 Käsitsemine . . . . . . . . . . . . . . ET 6 Transport. . . . . . . . . . . . . . . . . ET 7 Ladustamine . . . . . . . . . . . . . . ET 7 Korrashoid ja tehnohooldus . . ET 7 Abi rikete korral. . . . . . . . . . . . ET 8 Varuosad. . . . . . . . . . . . . . . . . ET 9 Garantii . . . . . . . . . . . . . . . . . . ET 9 ELi vastavusdeklaratsioon . . . ET 9 Tehnilised andmed . . . . . . . . . ET 10 Seadme elemendid Ohutusalased märkused Kasutusjuhendis leiduvad sümbolid Seadmel olevad sümbolid 267ET– 2 – Tüübisildil märgitud pinge peab vasta- ma vooluahela pingele. – Pistikupesa minimaalne kaitse (vt Teh- nilised andmed). – Ohutusklass I - Seadmeid tohib ühen- dada ainult nõuetekohaselt maandatud vooluallikatega. – Soovitatakse ühendada seade ainult sellisesse pistikupessa, mis on kaitstud 30 mA rikkevoolu-kaitselülitiga. – Tuleb kasutada tootja poolt ettenähtud toitekaablit, see kehtib ka kaabli vahe- tamise korral. Tellimisnr. ja tüüpi vt ka- sutusjuhendist. – Enne igakordset kasutamist tuleb kont- rollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöö- kojal/elektrikul välja vahetada. – Seadet tohib ühendada ainult pistiku- pessa, mis on elektrimontööri poolt pai- galdatud vastavalt standardile IEC 60364-1. – Sisselülitamise ajal tekkib lühiajaline pingelangus. – Kui võrgutingimused on ebasoodsad, võib see teisi seadmeid negatiivselt mõ- jutada. – Ärge kunagi puudutage võrgupistikut märgade kätega. – Jälgige, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumisega, rebimisega ega muul vii- sil. Kaitske kaablit kuumuse, õli ja tera- vate servade eest. – Pikenduskaablil peab olema kasutusju- hendis toodud ristlõige ja kaabel peab olema kaitstud veepritsmete eest. Ühenduskoht ei tohi olla vees. – Pikenduskaabli toitepistik ja pistmik peavad olema veekindlad ning ei tohi paikneda vees. Pistmik ei tohi ka põran- dal olla. Soovitame kasutada kaab- litrumleid, mis tagavad, et pistikupesad on vähemalt 60 mm põrandast kõrge- mal. – Mittesobivad elektrilised pikendusjuht- med võivad olla ohtlikud. Välistingimus- tes võib kasutada ainult väljas kasuta- miseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga elektrilisi piken- dusjuhtmeid: – Kontrollige toitekaablit regulaarsete ajavahemike tagant vigastuste osas, nt rebenenud kohad või vananemine. Kui teete kindlaks kahjustuste olemasolu, tuleb juhe välja vahetada, enne kui jät- kate masina kasutamist. – Võrgu- või pikenduskaabli konnektorite väljavahetamise korral peab olema ta- gatud kaitstus veepritsmete vastu ning mehhaaniline stabiilsus. – Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). – Ärge kasutage seadet temperatuuridel alla 0 °C. – Järgige oma veevarustusettevõtte eeskirju. – Ühendusvoolikute keermesühendused ei tohi lekkida. – Kõrgsurvevoolik peab olema terve. De- fektne kõrgsurvevoolik tuleb viivitamatult välja vahetada. Kasutada tohib ainult tootja poolt soovitatud voolikuid ja ühen- dusi. Tellimisnr. vt kasutusjuhendist. – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Ärge kasutage seadet, kui mõni ühen- duskaabel või mõni seadme oluline osa on vigastatud, nt ohutusseadised, kõrg- survevoolikud, pesupüstolid. – Mitte kunagi ei tohi seadmesse imeda lahusteid sisaldavat vedelikku või lah- jendamata happeid ja lahusteid! Selliste ainete hulka kuuluvad nt bensiin, värvi- vedeldi ja kütteõli. Pihustumisel tekkiv udu on eriti tuleohtlik, plahvatusohtlik ja mürgine. Mitte kasutada atsetooni, lah- jendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale. Elektriühendus Veevõtuühendus Kasutamine 268 ET– 3 – Seadme kasutamisel ohtlikes piirkon- dades (nt tanklates) tuleb järgida asja- kohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. – Seade peab olema tasasel stabiilsel alusel. – Kui seadme kasutusjuhendis (Tehnili- sed andmed) on toodud müratase üle 80 dB(A), tuleb kanda kuulmiskaitset. – Kõik töötamispiirkonnas asuvad pin- gestatud detailid peavad olema veeju- gade eest kaitstud. – Pihustuspüstoli hooba ei tohi töö käigus kinni kiiluda. – Kaitseks tagasipritsiva vee ja mustuse eest kasutada sobivat kaitseriietust ja kaitseprille. – Kõrgsurveline veejuga võib mittesihipä- rasel kasutamisel ohtlik olla. Juga ei tohi suunata inimestele, loomadele, töötavale elektrilisele aparatuurile ega seadmele endale. – Veejuga ei tohi suunata teistele inimes- tele ega iseendale, et puhastada riideid või jalanõusid. – Sõidukite rehve/rehviventiile tohib puhasta- miseks pritsida ainult vähemalt 30 cm va- hemaa tagant. Vastasel korral võib kõrgsur- vejuga vigastada sõiduki rehvi/rehviventiili. Vigastuse esimeseks tunnuseks on rehvi värvimuutus. Vigastatud rehvid kujutavad endast ohuallikat. – Asbesti ja muid tervistkahjustavaid aineid sisaldavaid materjale ei tohi pritsida. – Vigastusoht lühikeste joatorude puhul, sest käsi võib kogemata sattuda puu- tesse kõrgsurvejoaga. Kui kasutatav joatoru on lühem kui 75 cm, ei tohi ka- sutada punktdüüsi ega rootordüüsi. – Enne puhastamist tuleb hinnata puhas- tatava pinna ohutust, et teha kindlaks ohutus- ja tervisekaitsenõuded. Raken- dada tuleb vajalikud kaitsemeetmed. – Laske voolikutel pärast sooja veega töötamist jahtuda või käitage seadet lü- hikest aega külma veega. – Kui seade pikemat aega ei tööta, tuleb see pealülitist / seadme lülitist välja lüli- tada või toitepistik välja tõmmata. – Käitaja peab seadet kasutama sihipära- selt. Arvestama peab kohapeal valitse- vate oludega ning töötamisel seadme- ga tuleb silmas pidada kolmandaid isi- kuid, eriti lapsi. – Ärge kunagi jätke seadet järelvalveta, kui see töötab. – Seadet tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks teh- tud. Seadet ei tohi kasutada lapsed ega noorukid. – See seade ei ole ette nähtud kasutamiseks isikute poolt, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud. – Lapset tai perehtymättömät henkilöt ei- vät saa käyttää laitetta. – Ärge kasutage seadet, kui tööpiirkonnas vii- bib kõrvalisi isikuid, sel juhul peavad need isikud kandma kaitserõivastust. – Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi. – Viige tööd seadme juures alati läbi sobi- vate kinnastega. – Joatorust väljuv veejuga põhjustab ta- gasilöögijõu tekkimise. Nurga all ole- vast joatorust mõjub jõud üles. Hoidke püstolist ja joatorust tugevasti kinni. – Nurga all olevaid pritsimisseadiseid ka- sutades võivad tagasilöögi- ja pöörde- jõud muutuda. Seadme transportimiseks tuleb mootor sei- sata ja seade turvaliselt kinnitada. – Enne seadme puhastamist ja hoolda- mist ning detailide vahetamist tuleb seade välja lülitada ja võrgutoitel sead- mete puhul võrgupistik välja tõmmata. – Enne mistahes tööde teostamist sead- me ja tervikute juures tuleb kõrgsurve- süsteemist rõhk välja lasta. Käsitsemine Transport Tehnohooldus 269ET– 4 – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Mobiilselt erinevates kohtades kasuta- tavaid tööstuslikke seadmeid tuleb ohu- tustehniliselt kontrollida vastavalt koha- peal kehtivatele eeskirjadele (nt Saksa- maal: VDE 0701). – Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. Kasutage ainult seda kõrgsurvepesurit – puhastamiseks kõrgsurvejoaga ilma puhastusvahendita (nt fassaadide, te- rasside, aiatööriistade, sõidukite jms puhastamiseks). Raskesti eemaldatava mustuse puhul soo- vitame Teile meie mustuse freesijat lisava- rustusena. Nõuded vee kvaliteedile: TÄHELEPANU Kõrgsurvevedelikuna tohib kasutada ainult pu- hast vett. Mustus põhjustab seadme enneaeg- set kulumist või ladestub seadmesse. Kui kasutatakse tarbevett, ei tohi üleatada järgmisi piirväärtusi. Ohutusmeetmed seadmel kaitsevad kasu- tajat ja neid ei tohi välja lülitada ega nende funktsioone takistada. Käivituskaitse püstolil takistab seadme tahtmatut sisselülitamist. – Veekoguse vähendamisel surve/kogu- se reguleerimisseadise abil avaneb üle- vooluventiil ja osa veest voolab tagasi pumba imipoolele. – Kui pesupüstol suletakse, avaneb üle- vooluventiil ja kogu vesi voolab tagasi pumba imipoolele. Ülevooluventiil on tehasepoolselt seadista- tud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus. Turvaventiil avaneb, kui ülevooluventiil on defektne. Turvaventiil on tehasepoolselt seadistatud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus. Kõik seadmevariandid ei ole ohutusventiili- ga varustatud. Termoventiil kaitseb kõrgsurvepumpa luba- matu soojenemise eest ringlusrezhiimi ajal. Kõik seadmevariandid ei ole termoventiili- ga varustatud. Lisavarustus ja varuosad Sihipärane kasutamine pH-väärtus 6,5...9,5 elektrijuhtivus * Magevee elektrijuhtivus +1200 µS/cm mahaarvutatavad ained ** < 0,5 mg/l filtreeritavad ained *** < 50 mg/l süsivesikuid < 20 mg/l kloriid < 300 mg/l sulfaat < 240 mg/l Kaltsium < 200 mg/l üldine karedus < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) raud < 0,5 mg/l mangaan < 0,05 mg/l vask < 2 mg/l aktiivsüsi < 0,3 mg/l lõhnatu

• Maksimum kokku 2000 µS/cm ** Proovimaht 1 l, ladestumisaeg 30 min *** abrasiivsed ained puuduvad Ohutusseadised Käivituskaitse Ülevooluventiil Turvaventiil Termoventiil 270 ET– 5 Kui pesupüstoli asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrg- surve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse. Kõik seadmevariandid ei ole rõhulülitiga varustatud. Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suuna- ke need taaskasutusse. Vanad seadmed sisaldavad taaska- sutatavaid materjale, mis tuleks suu- nata taaskasutusse. Patareid ja akud sisaldavad aineid, mis ei tohi sattuda keskkonda. Palun likvideerige vanad seadmed, patareid ja akud seetõttu vastavate kogumissüsteemide kau- du. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH – Kontrollige lahtipakkimisel paki sisu. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Õlitase peab olema näidu keskkohal. Keerake sulgurpolt välja. Keerake juuresolev õli täitekruvi peale. Sulgege seadme kate. Ühendage joatoru pesupüstoliga. Monteerida düüs düüsikruviga terastorule. Kruvige kõrgsurvevoolik pesupüstolile. Kruvige kõrgsurvevoolik kõrgsurve ühenduskoha külge. Vajaduse korral pange juuresolev kaab- li-/voolikuhoidik seinale. või Joonis Pange juuresolev kaabli-/voolikuhoidik seadme alumisele poolele. Märkus: Mitte kõikidel seadme versioonidel ei ole pi- hustuspüstoli hoidikut. Joonis Kinnitage hoidik. OHT Elektrilöögist lähtuv vigastusoht. Seadet tohib ühendada ainult vahelduv- voolutoitega. Seade tuleb tingimata elektrivõrguga ühen- dada. Mitte lahutatav ühendus vooluvõrgu- ga on keelatud. Pistikut kasutatakse sead- me võrgust eraldamiseks. Kasutage piisava vooluläbimõõduga piken- duskaablit (vt lõiku "Tehnilised andmed") ja kerige kaabel trumlilt täiesti maha. Ühendamiseks vajalikke andmeid vt tüübi- sildilt/tehnilisest dokumentatsioonist. 몇 HOIATUS Maksimaalselt lubatud võrguimpedantsi elektrilises ühenduspunktis (vt tehnilistest andmetest) ei tohi ületada. Kahtluse korral ühenduspunkti võrguimpe- dantsi osas pöörduge palun oma energia- ettevõtte poole. Survelüliti Keskkonnakaitse Enne seadme kasutuselevõttu Lahtipakkimine Õliseisu kontrollimine Aktiveerida õlimahuti õhutus Tarvikute paigaldamine Kaabli-/voolikuhoidiku monteerimine Kinnitage pihustuspüstoli hoidik Kasutuselevõtt Elektriühendus HD 7/11-4 Cage: 271ET– 6 Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrgu juurde paigal- datud süsteemieraldajata. Veen- duge, et maja veevärgi liitmik, millelt kõrg- survepesurit kasutatakse, oleks varustatud süsteemieraldajaga vastavalt standardile EN 12729 tüüp BA. Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik. 몇 ETTEVAATUS Ühendage tagasivoolutakisti alati veevarustu- sega, mitte kunagi vahetult seadmega. Ühendamiseks vajalikke andmeid vt tehni- liste andmete juurest. Ühendage pealevooluvoolik (min pik- kus 7,5 m, min läbimõõt 3/4") seadme veeühenduse ja vee pealevooluga (nt veekraaniga). Märkus: Pealevooluvoolik ei kuulu tarnekomplekti. Vee juurdevool avada. Kruvige imivoolik voolikuhoidikule. Märkus: Imivoolik ei kuulu tarnekomplekti. Kui kasutatakse tagasilöögiklapi või filtriga sissevõtuvoolikut, peab voolik olema veega täidetud. Seadme õhutamine: Keerake düüs maha. Laske seadmel nii kaua töötada, kuni väljavoolavas vees ei ole enam õhu- mulle. Vajadusel laske seadmel 10 sek. tööta- da - välja lülitada. Korrake protsessi mitu korda. Lülitage seade välja ja katke düüs kinni. OHT Plahvatusoht! Ärge piserdage põlevaid vedelikke. Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju. TÄHELEPANU Mootoreid pesta vaid kohtades, kus on vas- tav õlisettimine. OHT Seadme pikem kasutamine võib vibratsioo- nist tingituna põhjustada käte verevarustu- se häireid. Üldkehtivat aega seadme kasutamiseks ei ole võimalik kindlaks määrata, sest see sõl- tub mitmetest mõjuteguritest: – Isiklik kalduvus halvale verevarustusele (sageli külmetavad sõrmed, kribelev tunne sõrmedes). – Madal õhutemperatuur. Kandke käte kaitseks kindaid. – Seadmest tugevasti kinnihoidumine ta- kistab verevarustust. – Katkematu töö on halvem kui pauside- ga töötamine. Kui seadet kasutatakse regulaarselt ja pi- kemat aega ning kui sümptomid ilmnevad korduvalt (näit. sõrmede kribelemine, kül- metavad sõrmed), soovitame pöörduda arsti poole. Vabastage käivituskaitse ning vajutage pesupüstoli hoovale. Määrake töösurve ja pumbatava vee kogus, keerates (sujuvalt) surve/veeko- guse reguleerimisseadist (+/-). Veevõtuühendus Ühendamine veevärgiga Vett võtke lahtistest mahutitest Käsitsemine Kõrgsurvekäitus Käsipihus- tuspüstoli hoidikuga seade (A) Seadke lüliti asendisse “I”. Võtke pihustuspüstoli hoi- dikust kinni, seade lülitub sisse. Rõhulüliti- ga seade (B) Seadke lüliti asendisse “I”. Seade on käitusvalmis ja käivitub, kui rakendatakse käsipihustuspüstoli hoo- ba. Seade ilma (A) ja (B)-

Seadke lüliti asendisse “I”. Seade lülitub sisse. 272 ET– 7 Vabastage pesupüstoli päästik. Rõhulülitiga seade (B) lülitub välja. Ilma rõhulülitita seadmed lähevad ring- lusrežiimi. Tõmmake uuesti käsipihustuspüstoli hooba. Rõhulülitiga seade käivitub. Ilma rõhulülitita seadmed lõpetavad ringlusrežiimi. Vabastage pesupüstoli päästik. Vajutage pesupüstoli käivituskaitset, et kaitsta püstoli päästikut soovimatu vaju- tamise eest. Vabastage käivituskaitse ning vajutage pesupüstoli hoovale. Seadke lüliti asendisse “0”. Tõmmake võrgupistik seinakontaktist välja. Vee juurdejooksu sulgemine. Vajutage pesupüstolit, kuni seade on survevaba. Vajutage pesupüstoli käivituskaitset, et kaitsta püstoli päästikut soovimatu vaju- tamise eest. TÄHELEPANU Külm purustab seadme, mis ei ole veest täiesti tühjendatud. Hoidke seadet kohas, kus pole jäätumisohtu. Lasta vesi välja. Pumbake seadmest läbi kaubanduses saadaolevat jäätumiskaitsevahendit. Märkus: Kasutage tavapärast glükoolipõhist sõidu- autode jäätumiskaitsevahendit. Pidage silmas jäätumiskaitsevahendi tootja käsitsemiseeskirju. Laske masinal maks. 1 minut töötada, kuni pump ja voolikud on tühjad. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Traumade ja kahjustuste oht! Transportimi- sel pidage silmas masina kaalu. 몇 ETTEVAATUS Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu. OHT Kogemata käivituvast seadmest ja elektri- löögist lähtub vigastusoht. Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Märkus: Vana õli tohib käidelda ainult selleks ette- nähtud kogumispunktides. Palun viige vana õli sinna. Keskkonna saastamine vana õliga on karistatav. Seadme müüjaga võib kokku leppida regu- laarse ohutusinspektsiooni või sõlmida hoolduslepingu. Palun laske end nõustada. Töö katkestamine Lühiajaline katkestus Pikaajaline katkestus Käsipihus- tuspüstoli hoidikuga seade (A) Käsipihustuspüstol panna hoidikusse. Pump peatub. Võtke pihustuspüstol hoi- dikust kinni. Pump käivitub. Rõhulüliti- ga seade (B) Viige seadme lüliti asen- disse „0/OFF“ (väljas). Pump on väljalülitatud. Seadke lüliti asendisse “I”. Pump on käitusvalmis. Seade ilma (A) ja (B)-

• Viige seadme lüliti asen- disse „0/OFF“ (väljas). Pump on väljalülitatud. Seadke lüliti asendisse “I”. Pump käivitub. Seadme väljalülitamine Jäätumiskaitse Kui jäätumisvaba hoidmine võimalik pole: Transport Ladustamine Korrashoid ja tehnohooldus Ohutusinspektsioon/hooldusleping 273ET– 8 Ühenduskaablil vigastusi kontrollida (elektrilöögi oht), vigastatud kaabel vii- vitamatult autoriseeritud klienditeenin- dusel/elektritehnika spetsialistidel välja vahetada lasta. Kontrollige kõrgsurvevoolikut vigastus- te osas (lõhkemisoht). Kahjustatud kõrgsurvevoolik kohe välja vahetada. Kontrollige seadme (pumba) tihedust. 3 tilka minutis on lubatud ja võivad väl- juda seadme alaosast. Tugevama lekke puhul pöörduge klienditeenindusse. Kontrollige õlitaset. Kui õli on piimjas (õlis on vett), pöörduge koheselt kliendi- teenindusse. Kontrollige veefiltrit ja puhastage seda. Vahetage õli. Märkus: Õlikoguse ja liigi leiate osast „Tehnilised andmed“. Keerake õli väljalaskekork välja. Laske õli kogumismahutisse. Keerake õli väljalaskekruvi sisse ja pin- gutage. Pöördemoment 20 p. 25
• Nm. Keerake õli täitekork välja. Uus õli aeglaselt sisse valada; õhumul- lid peavad eemalduma. Õlitase peab olema näidu keskkohal. Keerake õli täitekruvi peale. Sulgege seadme kate. OHT Kogemata käivituvast seadmest ja elektri- löögist lähtub vigastusoht. Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Laske elektrikomponente kontrollida ja re- montida ainult volitatud klienditeeninduses. Häirete puhul, mida selles peatükis maini- tud pole, kahtluse korral ja silmnähtaval juhtumil pöörduda autoriseeritud klienditee- ninduse poole. Ainult pihustuspüstoli hoidikuga sead- mete korral: Ärge vajutage hoidikut alla. Ühenduskaabli vigastusi kontrollida. Võrgupinget kontrollida. Elektrilise defekti puhul pöörduda klien- diteeninduse poole. Seadistage surve-/koguse reguleerimi- ne asendisse MAX. Kontrollige düüsi suurust, paigaldage õige düüs. Puhastage düüsi. Vahetage düüs välja. Seadme õhutamine (vt lõigust "Kasutu- selevõtt"). Kontrollida veejuurdejooksu kogust (vaata tehnilised andmed). Kontrollige veefiltrit ja puhastage seda. Kontrollige kõiki pumba toitevoolikuid. Vajadusel pöörduda klienditeeninduse poole. 3 tilka minutis on lubatud ja võivad väljuda seadme alaosast. Tugevama lekke puhul pöörduge klienditeenindusse. Kui leke on suurem, tuleb lasta kliendi- teenindusel seadet kontrollida. Kontrollige veefiltrit ja puhastage seda. Kontrollige vee sissevõtuvoolikute tihedust. Seadme õhutamine (vt lõigust "Kasutu- selevõtt"). Vajadusel pöörduda klienditeeninduse poole. See funktsioon ei ole tõrge. Kui seade muu- tub ringlusrežiimil liiga kuumaks, avaneb termoventiil, kust külm vesi sisse tuleb. Lülitage seade välja, oodake veidi, lüli- tage seade uuesti sisse. Kui rike esineb ka pärast seda, ärge seadet enam kasutage. Laske seadet klienditeeninduses kontrollida. Enne iga töökorda Kord nädalas Kord aastas või 500 töötunni järel Õlivahetus Abi rikete korral Seade ei tööta Seadmes puudub surve Pump lekib Pump klopib Termoventiili veesisselase Turvaventiili veesisselase 274 ET– 9 – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Valiku kõige sagedamini vajamineva- test varuosadest leiate te kasutusjuhen- di lõpust. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/0401 Varuosad Garantii ELi vastavusdeklaratsioon Toode: Kõrgsurvepesur Tüüp: 1 367-xxx Asjakohased EL direktiivid: 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Kohaldatud määrus(ed) (EU) 2009/1781 Kohaldatud määrus(ed) EN 60335–1 EN 60335–2–79 EN IEC 63000: 2018 EN 55014–1: 2017 + A11:2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Järgitud vastavushindamise protse- duur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) HD 7/11-4 Mõõdetud: 87 Garanteeritud: 90 HD 7/16-4 Mõõdetud: 87 Garanteeritud: 90 HD 9/18-4 Mõõdetud: 84 Garanteeritud: 87 Chairman of the Board of Management Director Regulatory Affairs & Certification 275ET– 10 Tehnilised andmed Tüüp HD 7/11-4 HD 7/16-4 HD 9/18-4 HD 9/18-4 Võrguühendus Pinge V 220 p. 240
• 380 p. 415
• 380 Voolu liik Hz 1~50 3~50 3~60 Tarbitav võimsus kW 2,9 4,3 5,9 6,9 Kaitse (inertne/Char. C) A 13 16 Maksimaalselt lubatav võrguimpe- dants Ohm 0,365 -- Kaitse liik -- IPX5 Pikenduskaabel 30 m mm p. 480

2,5 Veevõtuühendus Juurdevoolava vee temperatuur (max) °C 60 Juurdevoolu hulk (min) l/h (l/min) 1000 (16,67) 1200 (20) Imemiskõrgus lahtisest anumast (20°C) m0,5 Juurdevoolurõhk (max) MPa (baar) 1,0 (10) Jõudluse andmed Töörõhk MPa (baar)

• (70 p. 160
• ) 7 p. 18
• (70 p. 180
• ) Maks. töö-ülerõhk MPa (baar) 15 (150) 25 (250) Düüsi suurus -- 050 040 050 055 Juurdevoolu kogus l/h (l/min) 520 p. 700
• (8,7 ,7) p. 11

(6,7...11,7) 450...900 (7,5...15) Pesupüstoli tagasilöögi jõud (maks.) N 29 35 48 53 Tuvastatud väärtused vastavalt standardile EN 60335-2-79 Käte/käsivarte vibratsiooniväärtus m/s
