HCA62320WH - Köögituulutus BEKO - Tasuta kasutusjuhend

Toote tüüp	Köögikubu
Mark	Beko
Mudel	HCA62320WH

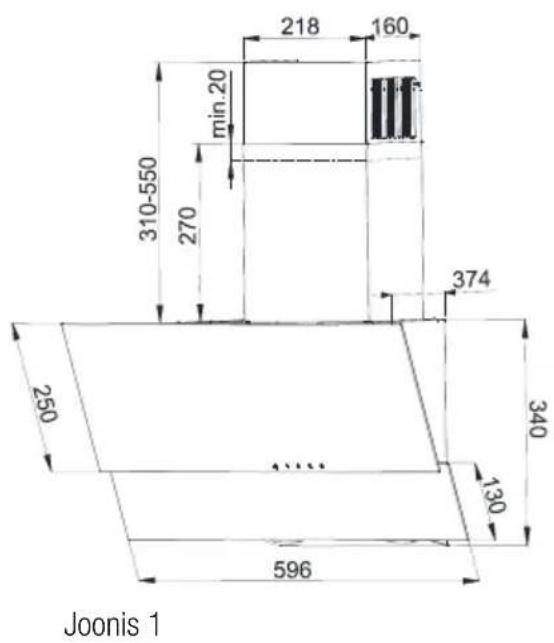

Mõõtmed (L x S)	596 x 340 mm
Hinnanguline netokaal	8 kg
Elektrivarustus	220-240 V ~ 50 Hz
Kiiruste arv	3 + turbo režiim
Juhtimise tüüp	Mehaaniline (surunupud)
Väljatõmbe režiim	Väljatõmbe või retsirkulatsioon (söefilter valikuline)
Rasvafilter	Alumiinium, nõudepesumasinas pestav, puhastada iga 35 tunni järel
Söefilter	Valikuline, vahetada iga 6 kuu tagant
Valgustus	1 GU10 pirn (ei kuulu komplekti)
Minimaalne paigalduskaugus	65 cm kubu ja pliidiplaadi vahel
Materjal	Roostevaba teras
Eritunnused	Automaatlülituse taimer (15 min), turbo režiim (5 min), puutelukustus
Saadaval varuosad	Filtrid, pirn

Korduma kippuvad küsimused - HCA62320WH BEKO

Kuidas rasvafiltrit puhastada?

Eemaldage alumiiniumfilter lukke liigutades. Peske seda käsitsi seebivees (40-50°C) 15 minutit või nõudepesumasinas. Kuivatage enne tagasipanekut. Regulaarne puhastamine (iga 35 töötunni järel) on oluline tuleohu vältimiseks.

Kui sageli tuleb söefiltrit vahetada?

Söefilter (valikuline) tuleb vahetada iga 6 kuu tagant, kui kasutate kubu retsirkulatsioonirežiimis. Seda ei pesta ega regenereerita.

Mida teha, kui kubu ei ime hästi?

Kontrollige esmalt rasvafiltri seisukorda: kui see on määrdunud, peske või vahetage see välja. Kui söefilter on paigaldatud ja see on küllastunud, vahetage see välja. Veenduge ka, et väljatõmbekanalid ei oleks ummistunud.

Kuidas kubu pirni vahetada?

Esmalt ühendage kubu vooluvõrgust ja oodake, kuni pirn jahtub. Eemaldage vigane pirn ja asendage see sama tüüpi GU10 pirniga. Vältige uue pirni otsest puudutamist kätega.

Kubu indikaator 'F' vilgub, mida see tähendab?

Vilkuv 'F' indikaator näitab, et on aeg puhastada või vahetada rasvafilter pärast 35 töötundi. Hoidke nuppu '-' all 8 sekundit, et alarm lähtestada, seejärel puhastage või vahetage filter.

Kubu ei reageeri nuppudele, kuidas lukust eemaldada?

Kui nupud on lukus (puhastamiseks), hoidke sisse / välja lüliti nuppu all umbes 10 sekundit, et lukust vabastada. Kui see ei tööta, ühendage kubu 15 sekundiks vooluvõrgust ja ühendage uuesti.

Miks lülitub kubu automaatselt välja pärast 15 minutit?

See on automaatne taimer, mis on aktiveeritud. Selle väljalülitamiseks hoidke nuppu '+' all umbes 10 sekundit või lihtsalt lülitage kubu välja. See funktsioon säästab energiat.

Kuidas turbo režiim töötab?

Kiirus 4 (turbo) tagab maksimaalse õhuvoolu 5 minutit, seejärel lülitub energia säästmiseks automaatselt tagasi kiirusele 3. Aktiveerige seda ainult intensiivse küpsetamise ajal.

Mis on minimaalne kaugus kubu ja pliidiplaadi vahel?

Minimaalne kaugus on 65 cm, olenemata sellest, kas pliit on elektriline või gaasi. Järgige seda kaugust, et tagada ohutu ja tõhus töö.

Kuidas paigaldada kubu retsirkulatsioonirežiimis?

Retsirkulatsiooni kasutamiseks peate paigaldama söefiltri (ei kuulu komplekti) turbiinikorpusele. Puhastatud õhk juhitakse tagasi ruumi läbi korstna peal asuva võre.

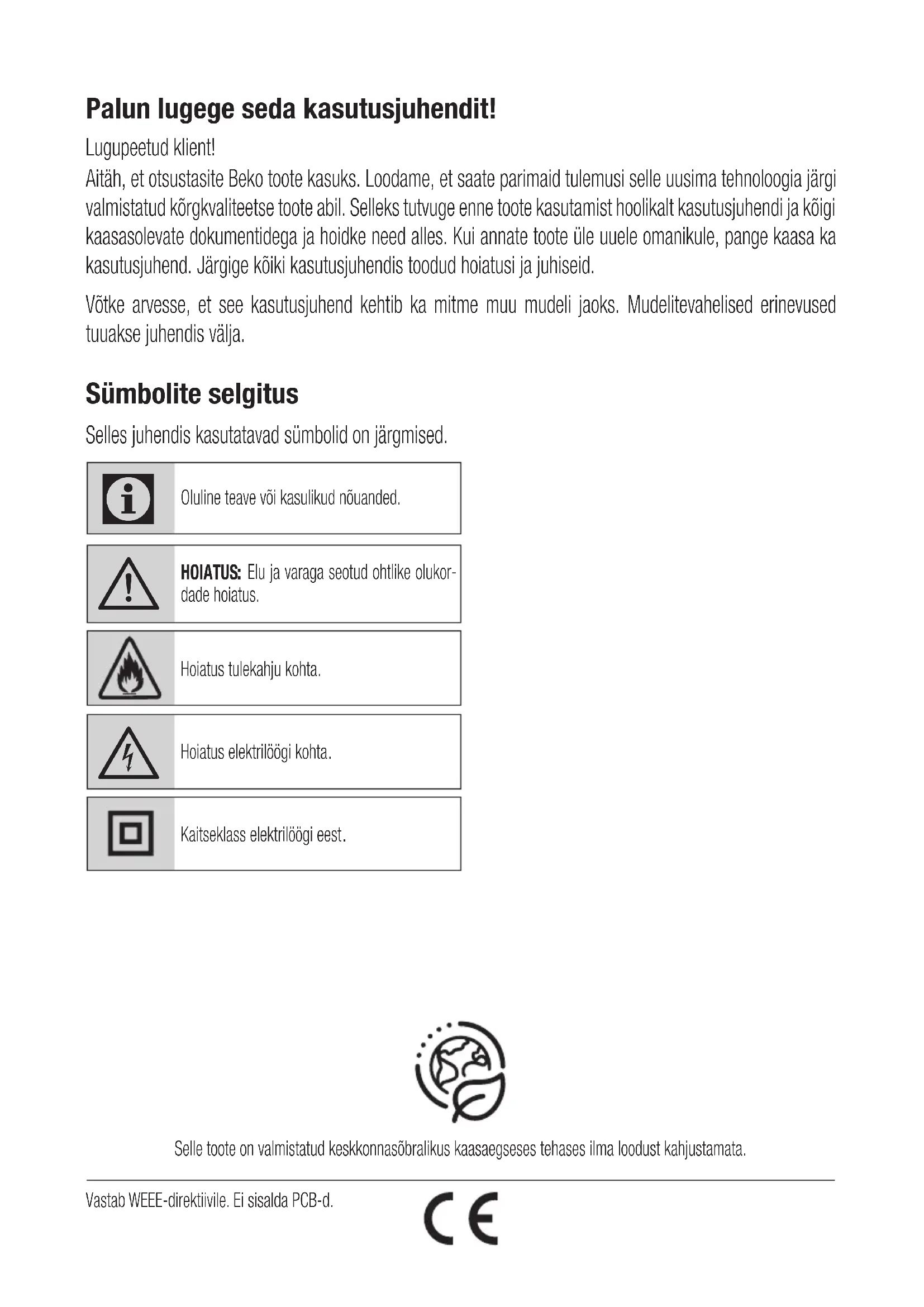

KASUTUSJUHEND HCA62320WH BEKO

Aitäh, et otsustasite Beko toote kasuks. Loodame, et saate parimaid tulemusi selle uusima tehnoloogia järgi valmistatud körgkvaliteetse toote abil. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja köigi kaasasolevate dokumentidega ja hoidke need alles. Kui annate toote üle uuele omanikule, pange kaasa ka kasutusjuhend. Järgige köiki kasutusjuhendis toodud hoiatusi ja juhiseid.

Võtke arvesse, et see kasutusjuhend kehtib ka mitme muu mudeli jaoks. Mudelitevahelised erinevused tuuakse juhendis välja.

Sümbolite selgitus

Selles juhendis kasutatavad sümbolid on järgmised.

Oluline teave või kasulikud nõuanded.

HOIATUS: Elu ja varaga seotud ohtlike olukordade hoiatus.

Hoiatus tulekahju kohta.

Hoiatus elektrilöögi kohta.

Kaitseklass elektrilöögi eest.

Selle toote on valmistatud keskkonnasõbralikus kaasaegseses tehases ilma loodust kahjustamata.

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

Olulised ohutusjuhised, lugege hoolikalt läbi ja hoidke alles See jaotis sisaldab ohutusjuhiseid, mis aitavad Teil kaitsta ennast ja teisi tulekahju, elektrilöögi, mikrolaineahju kiirguse lekke, kehavigastuste ning varalise kahju eest. Nende juhiste eiramise korral on garantii kehtetu.

- Beko tooted vastavad kehtivatele ohutusstandarditele; seetõttu peab toote või toitejuhme kahjustuste korral selle edasimüüja, teeninduskeskus või spetsialist või volitatud hooldusettevõte ohu vältimiseks need parandama või asendama. Vigane või kvalifitseerimata isiku poolt tehtud parandustöö võib olla ohtlik ja võib kasutajale riski tekitada.

- See seade on ette nähtud kasutamiseks majapidamises ja muuks sarnaseks otstarbeks, näiteks:

- personali köögialad kauplustes, kon- torites ja muudes töökeskkondades;

- taludes,

- klientide poolt hotellides ja muudes elamistüüpide keskkondades;

- hommikusöögiga öömaja tüüpi kesk-konnad.

- Kasutage seadet sihtotstarbeliselt ainult selles juhendis kirjeldatud viisil.

- Tootja ei kanna mingit vastutust seadme ebaotstarbeka paigalduse või kasuta-mise tagajärjel tekkinud kahjustuste eest.

- Seadet võivad kasutada üle 8-aastased lapsed ja füüsilise, sensoorse või vaimse puudega või puuduvate kogemuste ja teadmistega isikud ainult siis, kui neid juhendatakse või kui nad on mõistnud seadme ohutu kasutamise põhimõtteid ning võimalikke kaasnevaid ohte.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.

- Ôhupuhasti alumise pinna ja pliidiplaadi pealmise pinna vahelise ala kõrgus peab olema vähemalt 65 cm.

- Kui gaasipliidi paigaldamise juhendis on ette nähtud suurem vahemaa, tuleb sellega arvestada.

- Veenduge, et Teie vörgutoiteallikas vastab seadme andmesildil esitatud teabele.

- Ärge kunagi kasutage seadet, kui toite-juhe või seade ise on kahjustatud.

- Saate toitejuhtme kahjustusi vältida, kui Te ei pigista ega painuta seda ega hõõru seda üle teravate servade. Hoidke toitejuhe eemal kuumadest pindadest ja lahtisest leegist.

- Kasutage seadet ainult maandatud pistikupesaga.

HOIATUS: Ärge ühendage seadet voo-luvõrku enne, kui paigaldus on lõppe-nud.

- Asetage seade nii, et pistik oleks alati juurdepääsetav.

1 Olulised ohutus- ja keskkonnaalased juhised

- Ärge puudutage valgusteid, kui need on pikka aega töötanud. Kuna valgustid on kuumad, võivad need Teie käsi põletada.

- Järgige väljalaskeõhu väljalaske kohta pädevate asutuste kehtestatud eeskirju (see hoiatus ei kehti ilma lõõrita kasutamise kohta).

- Käsitsege seadet ainult pärast poti, panni jms pliidiplaadile panemist. Vas-tasel juhul võib suur kuumus toote mõ-ninagid osi kahjustada.

- Lülitage pliidiplaat enne pottide, pannide vms. eemaldamist välja.

- Ärge jätke pliidiplaadile kuuma öli. Kuuma öliga pannid võivad isesüttida.

- Pöörake tähelepanu oma kardinatele ja katetele, kuna öli vöib toiduvalmistamise ajal (nt friikartulid) süttida.

- Rasvafiltrit tuleb vahetada vähemalt kord kuus. Söefiltrit tuleb vahetada vähemalt kord kvartalis.

- Toodet tuleb puhastada vastavalt kasutusjuhendile. Kui puhastamist ei ole läbi viidud vastavalt kasutusjuhendile, võib tekkida tuleoht.

- Ärge kasutage mittetulekindlaid filter-materjale käesoleva filtri asemel.

- Kasutage ainult originaalosi või tootja soovitatud osi.

- Ärge käsitsege toodet ilma filtrita ja ärge eemaldage filtreid toote kasutamise ajal.

- Leegi teekimisel lülitage toode ja toiduvalmistamise seadmed välja.

- Leegi tekkimisel katke see leek ja ärge kunagi kasutage leegi kustutamiseks vett.

- Enne iga puhastust ja kui seadet ei kasutata, eemaldage seade vooluvõrgust.

- Öhupuhasti keskkonnas esinev alarõhk ei tohi ületada 4 Pa (4 x 10 bar), kui samaegselt töötavad elektripliit ja muud tüüpi energiat kasutavad seadmed.

- Keskkonnas, kus seadet kasutatakse, peavad kütteõlil või gaasil töötavate seadmete, näiteks toasoojendi, heitgaasid olema absoluutselt isoleeritud, või seadmed peavad olema hermeetilised.

- Ôhupuhasti lõõriühenduse tegemiseks võib kasutada 120 mm või 150 mm läbimõõduga toru. Suitsutoru ühendus peab olema võimalikult lühike ja võimalikult väheste põlvedega.

Lämbumisoht! Hoidke köik pakkematerjalid lastest eemal.

ETTEVAATUST: Juurdepääsetavad osad võivad kuumutada, kui neid kasutatakse koos köögiseadmetega.

- Toote väljalaskeava ei tohi olla ühen-datud õhukanalitega, kust leidub muud suitsu.

- Ruumi ventilatsioon võib olla ebapiisav, kui elektripliidi õhupuhastit kasutatakse samaaegselt gaasi või muu kütusega töötavate seadmetega (see ei pruugi

1 Olulised ohutus- ja keskkonnaalased juhised

kehtida seadmete kohta, mis juhivad õhku lihtsalt ruumi tagasi).

• Tootele asetatud esemed võivad ümber kukkuda. Ärge pange esemeid seadme peale.
• Ärge sütitage tuld toote all.

HOIATUS: Enne õhupuhasti paigalda-mist eemaldage kaitsekiled.

• Ärge kunagi jätke öhupuhasti alla tugevat lahtist leeki, kui see töötab.
• Kasutamise ajal tuleb fritüüridel pidevalt silm peal hoida: ülekuumenenud öli vöib leekidesse puhkeda.

1.2 Vastavus elektri- ja elektroonikaseadmete jäätmete direktiivile ja jäätmete kõrvaldamine:

Antud toode vastab EL WEEE-direktiivile (2012/19/EU). Toode kannab

elektriliste seadmete jäätmete klassifikatsioonisümbolit (WEEE).

See sümbol näitab, et seda too- det ei tohi selle kasutusea löp- pemisel koos muude olmejäät- metega körvaldada. Kasutatud seade tuleb tagastada ametlikku elektriliste ja elektrooniliste seadmete taaska-sutuspunkti. Nende kogumissüsteemide leidmiseks pöörduge oma kohaliku asutuse või edasimüüja poole, kust toode osteti. Iga majapidamine mängib olulist rolli

vana seadme taaskasutusele- ja ringlusse võtmine. Kasutatud seadme nõuetekohane utiliseerimine aitab vältida võimalikke kahjulikke tagajärgi keskkonnale ja inimeste tervisele.

1.3 Vastavus RoHS direktiivile:

Antud toode vastab EU RoHS direktiivile (2011/65/EU). Toode ei sisalda direktiivis märgitud kahjulikke ja keelatud materjale.

1.4 Pakkeinfo

Toote pakkematerjalid on valmistatud taaskasutatavatest materjalidest vastavalt rahvusvahelistele keskkonnaalastele õigusakti- dele. Ärge utiliseerige pakkematerjale koos olme- ja muu prügiga. Viige need kohaliku omavalitsuse poolt ettenähtud pakkematerjalide kogumispunkti.

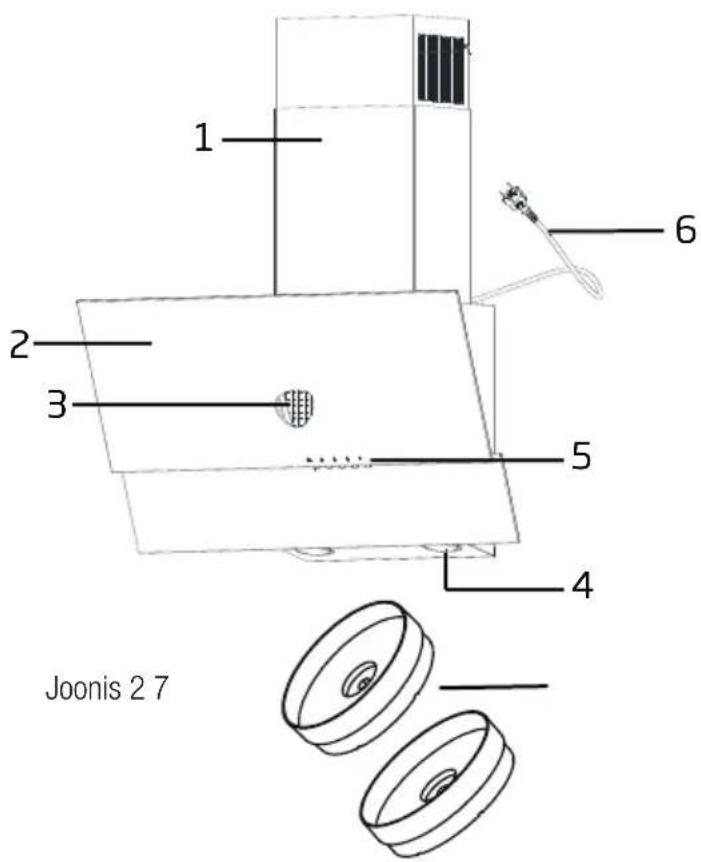

2 Üldilme

2.1 Ülevaade

1. Lõõr
2. Kere
3. Alumiiniumist rasvafilter
4. Pliidi valgustus
5. Juhtpaneel
6. Toitejuhe
7. SÖEFILTER

(HCA62320WH - HCA62320BH)

2.2 Tehnilised andmed

Mudel HCA62320W HCA62320B HCA62330WH HCA62320BH
Toitepinge ja -sagedus	220-240 V 50 Hz
Lambi võimsus (W)	2 x 3
Mootorivõimsus (W)	115
Õhuvool ( m^3/t ) – 3. Aste 305
Mootori isolatsiooniklass Klass F
Isolatsiooniklass Klass II

3 Seadme kasutamine

3.1 Kiiklüliti kasutamine

Õhupuhasti on varustatud mehaanilise juhtseadisega.

• Nupu „0“ vajutamisel lülitatakse õhupuhasti välja.
• Nupu „1“ vajutamisel käivitatakse õhupuhasti minimaalse kiirusega sisse.
• Nupu „2“ vajutamisel käivitatakse öhupuhasti keskmise kiirusega sisse.
• Nupu „3“ vajutamisel käivitatakse öhupuhasti maksimaalse kiirusega sisse.

Suurem kiirus tähendab suuremat öhuvoolu.

- Valgustuse sisselülitamiseks vajutage nuppu - Valgustuse välja lülitamiseks vajutage nuppu uuesti.

• Veenduge, et õhupuhasti töötab toiduvalmistamise ajal tõhusalt ja madala töötamise müratasemega.
• Seadke ventilaatori tööaste vastavalt köögis oleva auru tihedusele. Kasutage körget taset ainult vajadusel. Madalam ventilaatori tööaste tähendab väiksemat energia kulu.
• Kui köögis on oodata tihedat suitsu, valige eelnevalt körgem ventilaatori tööaste. Kogu köögis juba levinud suitsu eemaldamiseks on vaja õhupuhastit kauem kasutada.
• Lülitage õhupuhasti välja, kui Te seda enam ei vaja.
• Puhastage või vahetage filter kindlaks määratud ajavahemikega, siis suureneb ventilatsiooni tõhusus ja välistatakse tuleoht.

3.3 Ôhupuhasti käsitsemine

• Ôhupuhasti on varustatud erinevate kiiruseseadetega mootoriga.
• Parima jõudluse huvides soovitame tavatingimustes kasutada väiksemaid kiirusi ja eriti tugevate toidulõhnade ja auru eemaldamiseks suuremaid kiirusi.
• Ôhupuhasti käivitamiseks vajutage soovitud kiirusetaseme klahvi. (1,2,3)

- Toiduvalmistamisala valgustamiseks vajutage valgusklahvi.

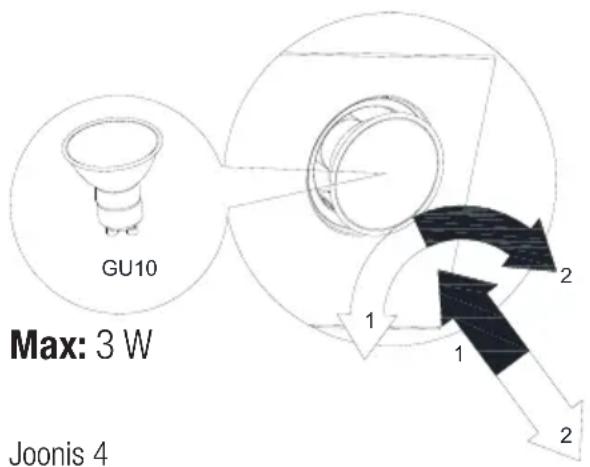

3.4 Valgusti väjavahetamine

Sümbol Sümbol

Pirni paigaldus Pirni eemaldus

Ühendage õhupuhasti vooluvõrgust lahti. See seade on varustatud 3 W kohtvalgusdiodlampidega.

Enne elektripirnide väljavahetamist ühenda- ge öhupuhasti toiteallikas lahti.

Ärge puudutage elektripirne, kui need on kuumad.

Ärge puudutage väljavahetatud elektripirni otse kätega.

Võite hankida lampe volitatud teenusepak- kujalt.

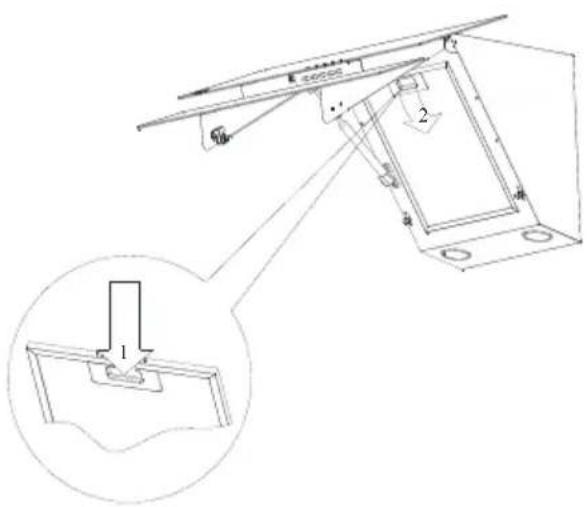

4 Puhastamine ja hooldus

Enne igasuguseid hooldus- või puhastustöid eemaldage seade vooluvõrgust või lülitage pealüliti või kaitse välja.

Seadme puhastamist ja filtrite vahetamist käsitlevate sätete eiramine võib põhjustada tuleohu. Seetõttu on soovitatav järgida siin toodud juhiseid. Tootja ei vastuta ebasobiva kasutamise tagajärjel tekkinud mootori kah-justuste või tulekahjude eest.

Puhastage ainult neutraalse vedela puhastusvahendiga niisutatud lapiga. Ärge puhastage tööriistade abil. Ärge kasutage abrasiivseid vahendeid. Ärge kasutage alkoholi

See filter püüab öhust öliosakesi. Filtrit soovitatakse tavatingimustes puhastada kord kuus. Esmalt eemaldage selleks rasvafiltrid. Peske filtrid vedela puhastusvahendiga, loputage need veega ja paigaldage tagasi pärast kuivatamist. Alumiiniumist rasvafiltrite värvus vöiv pesemisel muutuda; see on normaalne ja te ei pea filtrit vahetama.

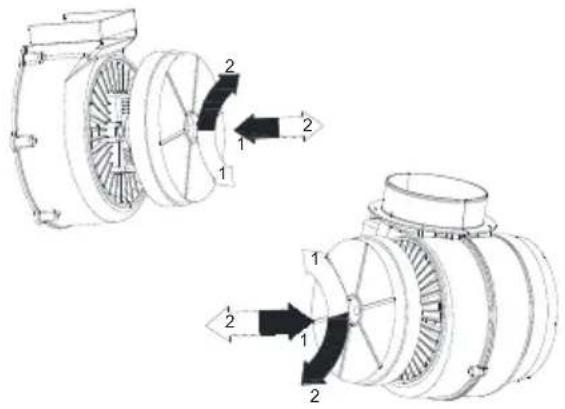

4.2 Söefiltri väljavahetamine (öhuringluse režiim)

Öhupuhastisse saab paigaldada aktiivsöefiltri. Söefiltrit rakendatakse ainult juhul, kui öhupuhasti pole ventilatsioonikanaliga ühendatud.

Igal juhul on vaja söefiltrit vahetada vähemalt iga kolme kuu tagant.

Enne sätestamist palun lugege läbi ohutusjuhised.

HOIATUS

Kruvide või kinnitusseadme paigaldamata jätmine vastavalt nendele juhistele võib põhjustada elektriohtusid.

5.1 Paigaldustarvikud

Törkeotsing Põhjus Abi
Toode ei tööta Kontrollige kaitselülitit. Kaitselüliti võib olla väljas, lülitage see sisse.
Toode ei tööta Kontrollige elektriühendust. Võrgupinge peaks olema vahemikus 220–240 V.
Toode ei tööta Kontrollige elektriühendust. Kontrollige, kas muud tooted Teie köögis töötavad või mitte.
Valgustus ei tööta. Kontrollige elektriühendust. Võrgupinge peaks olema vahemikus 220–240 V.
Valgustus ei tööta. Kontrollige valgustuse lülitit. Lüliti peaks olema asendis „sees“.
Valgustus ei tööta. Kontrollige lampe. Toote lambid ei tohiks olla rikkis.
Toote õhuvõtt on halb. Kontrollige alumiiniumifiltrit. Alumiiniumist õlifiltrit tuleks normaaltingimustes puhastada vähemalt kord kuus.
Toote õhuvõtt on halb. Kontrollige õhuava lõõri. Lõõr peaks oema asendis „sees“.
Toote õhuvõtt on halb.	Kontrollige söefiltrit.	Söefiltritega toodete puhul tuleks filtrit tavaliselt vahetada iga 3 kuu tagant.
