Produkta veids	Virtuves nosūcējs
Zīmols	Beko
Modelis	HCA62320WH
Izmēri (P x D)	596 x 340 mm
Neto svars (aptuvens)	8 kg
Elektroapgāde	220-240 V ~ 50 Hz
Ātrumu skaits	3 + turbo režīms
Vadības tips	Mehāniskā (spiedpogas)
Izvades veids	Izvades vai recirkulācijas (ogles filtrs pēc izvēles)
Tauku filtrs	Alumīnijs, mazgājams trauku mazgājamajā mašīnā, tīrīt ik pēc 35 stundām
Ogles filtrs	Pēc izvēles, jāmaina ik pēc 6 mēnešiem
Apgaismojums	1 GU10 spuldze (nav iekļauta)
Minimālais uzstādīšanas attālums	65 cm starp nosūcēju un plīti
Materiāls	Nerūsējošais tērauds
Īpašās funkcijas	Automātiskās izslēgšanas taimeris (15 min), turbo režīms (5 min), pieskāriena bloķēšana
Pieejamās rezerves daļas	Filtri, spuldze

Bieži uzdotie jautājumi - HCA62320WH BEKO

Kā tīrīt tauku filtru?

Noņemiet alumīnija filtru, pārvietojot aizbīdņus. Mazgājiet to ar rokām ziepjūdenī (40-50°C) 15 minūtes vai trauku mazgājamajā mašīnā. Nosusiniet pirms ievietošanas atpakaļ. Regulāra tīrīšana (ik pēc 35 darba stundām) ir būtiska, lai novērstu ugunsgrēka risku.

Cik bieži jāmaina ogles filtrs?

Ogles filtrs (pēc izvēles) jāmaina ik pēc 6 mēnešiem, ja izmantojat nosūcēju recirkulācijas režīmā. To nevar mazgāt un neatjaunot.

Ko darīt, ja nosūcējs nesūc labi?

Vispirms pārbaudiet tauku filtra stāvokli: ja tas ir netīrs, mazgājiet to vai nomainiet. Ja ir uzstādīts ogles filtrs un tas ir piesātināts, nomainiet to. Pārliecinieties arī, ka izvades kanāli nav aizsprostoti.

Kā nomainīt nosūcēja spuldzi?

Vispirms atvienojiet nosūcēju un pagaidiet, kamēr spuldze atdziest. Izņemiet bojāto spuldzi un nomainiet to ar tāda paša veida GU10 spuldzi. Izvairieties pieskarties jaunajai spuldzei ar rokām tieši.

Nosūcējā mirgo indikators 'F', ko tas nozīmē?

Mirgojošs indikators 'F' norāda, ka pēc 35 darba stundām ir jātīra vai jāmaina tauku filtrs. Turiet nospiestu taustiņu '-' 8 sekundes, lai atiestatītu trauksmi, pēc tam notīriet vai nomainiet filtru.

Nosūcējs nereaģē uz taustiņiem, kā atbloķēt?

Ja taustiņi ir bloķēti (tīrīšanas laikā), turiet nospiestu ieslēgšanas taustiņu apmēram 10 sekundes, lai atbloķētu. Ja tas nepalīdz, atvienojiet nosūcēju uz 15 sekundēm, tad atkal pievienojiet.

Kāpēc nosūcējs automātiski izslēdzas pēc 15 minūtēm?

Tas ir automātiskais taimeris, kas ir aktivizēts. Lai to deaktivizētu, turiet nospiestu taustiņu '+' apmēram 10 sekundes vai vienkārši izslēdziet nosūcēju. Šī funkcija ļauj ietaupīt enerģiju.

Kā darbojas turbo režīms?

Ātrums 4 (turbo) nodrošina maksimālu gaisa plūsmu 5 minūtes, pēc tam automātiski atgriežas pie 3. ātruma, lai ietaupītu enerģiju. Aktivizējiet to tikai intensīvas gatavošanas laikā.

Kāds ir minimālais attālums starp nosūcēju un plīti?

Minimālais attālums ir 65 cm neatkarīgi no tā, vai plīts ir elektriskā vai gāzes. Ievērojiet šo attālumu, lai nodrošinātu drošu un efektīvu darbību.

Kā uzstādīt nosūcēju recirkulācijas režīmā?

Lai izmantotu recirkulācijas režīmā, jums jāuzstāda ogles filtrs (nav iekļauts) uz turbīnas korpusa. Attīrītais gaiss tiks atgriezts telpā caur resti, kas atrodas skursteņa augšpusē.

LIETOŠANAS INSTRUKCIJA HCA62320WH BEKO

Lūdzu, vispirms izlasiet šo lietotāja rokasgrāmatu!

Godātais klient!

Paldies, ka izvēlējāties šo Beko ierīci. Mēs ceram, ka iegūsit vislabākos rezultātus no ierīces, kas ražota, izmantojot augstas kvalitātes un mūsdienīgas tehnoloģijas. Šī iemesla dēļ, pirms ierīces lietošanas, lūdzu, uzmanīgi izlasiet visu lietotāja rokasgrāmatu un visus citus pievienotos dokumentus un saglabājiet tos uzziņai turpmākai lietošanai. Ja nododat ierīci kādam citam, nododiet ari lietotāja rokasgrāmatu. Izpildiet norādījumus, pievēršot uzmanību visai informācijai un brīdinājumiem lietotāja rokasgrāmatā.

Atcerieties, ka šī lietotāja rokasgrāmata var attiekties arī uz citiem modeliem. Atšķirības starp modeliem ir skaidri aprakstītas rokasgrāmatā.

Simbolu nozīme

Šīs lietotāja rokasgrāmatas dažādās sadaļās tiek izmantoti šādi simboli:

Svarīga informācija un noderīgi padomi par lietošanu.

BRĪDINĀJUMS: Brīdinājumi par bīstamām situācijām attiecībā uz dzīvības un īpašuma drošību.

Bridinajums par ugunsbīstamību.

Brīdinājums par elektriskās strāvas triecienu.

Aizsardzības klase pret elektriskās strāvas triecienu.

Šī ierīce ir ražota videi draudzīgās, modernās ražotnēs, neradot kaitējumu dabai.

1 Svarīgas drošības un vides instrukcijas

1.1. Vispārējā drošība

Svarīgas drošības instrukcijas, uzmanīgi izlasiet un nemiet vērā turpmākos norādī-jumus Šajā sadaļa ir drošības norādījumi, kas palīdzēs aizsargāties no ugunsgrēka, elektriskās strāvas trieciena, noplūdes mikroviņu energijas iedarbības, miesas bojājumiem vai īpašuma bojājumiem. Neievērojot šos norādījumus, garantija zaudē spēku.

- Beko izstrādājumi atbilst piemērojamajiem drošības standartiem; tāpēc, ja ierī-cei vai strāvas kabelim ir kādi bojājumi, tie ir jālabo vai jānomaina izplatitājam, servisa centram vai arī speciālistam, kā arī pilnvarotam servisa dienestam, lai izvairītos no jebkāda riska. Klūdaini vai nekvalificēti remonta darbi var būt bīstami un radīt risku lietotājam.

- Šī ierīce ir paredzēta izmantošanai mājsaimniecībā un līdzīgos gadījumos, pie-mēram:

- personāla virtuves zonās veikalos, bi-rojos un citās darba vidēs;

- saimniecību ēkās;

- klientiem viesnīcās, moteļos un citās dzīvojamā tipa vidēs;

- gultas un brokastu tipa vidēs.

- Izmantojiet ierīci paredzētajam mērķim tikai šajā rokasgrāmatā aprakstītajā veidā.

- Izgatavotājs nav atbildīgs par zaudēju-miem, kas radušies nepareizas izstrā-

dājuma uzstādīšanas vai nepareizas lietošanas dēl.

- Šo ierīci var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar fiziskiem, kustību vai garīgiem traucējumiem vai pieredzes un zināšanu trūkumu, ja viņi tiek uzraudzīti vai arī vini ir apmācīti izmantot ierīci drošā veidā un apzinās iespējamos riskus.

- Bērniem nav atlauts spēlēties ar ierīci. Bērni nedrīkst veikt tās tīrīšanu un uz-turēšanu bez uzraudzības.

- Minimālajam attālumam starp plīts vārīšanas trauku atbalsta virsmu un izstrādājuma zemāko daļu jābūt vismaz 65 cm

- Ja gāzes plīts uzstādīšanas instrukcijās norādīts lielāks attālums, tas ir jāņem vērā.

- Pārliecinieties, vai strāvas padeve at-bilst informācijai, kas sniegta uz ierīces datu plāksnītes.

- Nekādā gadījumā nelietojiet ierīci, ja ir bojāts strāvas kabelis vai pati ierīce.

- Novērsiet strāvas kabeļa bojājumus, ne-saspiežot, neliecot un neberzējot to uz asām malām. Sargājiet strāvas kabeli no karstām virsmām un atklātas uguns.

- Izmantojiet ierīci tikai ar iezemētu kontaktligzdu.

BRĪDINĀJUMS: Nepievienojiet ierīci elektrotīklam, līdz uzstādīšana nav pa-beigta.

1 Svarīgas drošības un vides instrukcijas

- Novietojiet ierīci tā, lai kontaktdakša būtu vienmēr pieejama.

- Nepieskarieties lampām, ja tās ilgi darbojas. Tās var apdedzināt rokas, jo būs karstas.

- levērojiet kompetento iestāžu noteiktos noteikumus par izplūdes gaisa novadīšanu (šis brīdinājums nav piemērojams lietošanai bez dūmvada).

- Darbiniet ierīci pēc katla, pannas utt. novietošanas uz plīts. Pretējā gadījumā liels karstums var izraisīt deformācijas dažās jūsu izstrādājuma daļās.

- Pirms nonemiet katlu, pannu utt. no tās, izslēdziet plīti.

- Neatstājiet karstu ellu uz plīts virsmas. Pannas ar karstu ellu var izraisīt pašaiz-degšanos.

- Pievērsiet uzmanību aizkariem un pār-segiem, jo ella var aizdegties, gatavojot ēdienu, piemēram, ceptus kartupeļus.

- Tauku filtrs jāmaina vismaz reizi mēnesī. Oglekļa filtrs jāmaina vismaz reizi 3 mēnešos.

- Izstrādājums jātīra saskaṇā ar lietotāja rokasgrāmatu. Ja tīrīšana netika veikta saskaṇā ar lietotāja rokasgrāmatu, var tikt izraisīta ugunsbīstamība.

- Pašreizējā filtra vietā nelietojiet ugunsneizturīgus filtrēšanas materiālus.

- Izmantojiet tikai originālās vai ražotāja ieteiktās detaļas.

• Nedarbiniet izstrādājumu bez filtra un

neiznemiet filtrus, kamēr izstrādājums darbojas.

- Liesmu gadījumā atvienojiet izstrādā-jumu un ēdiena gatavošanas ierīces.

- Ja rodas liesma, apkłajiet liesmu un nekad nelietojiet ūdeni dzēšanai.

- Pirms katras tīrīšanas reizes un ja ierīce netiek lietota, atvienojiet ierīci no elek-trotīkla.

- Kamēr elektriskās plīts virsmu un ierīču, kas darbojas ar cita veida energiju, bet elektroenerģijas avots darbojas vienlai-cīgi, negatīvais spiediens vidē nedrīkst pārsniegt 4 Pa (4 x 10 bāri).

- Apkārtējā vidē, kurā ierīci lieto, ierīcēm, kas darbojas ar mazutu vai gāzi, piemēram, istabas sildītājam, jābūt absolūti izolētiem vai arī ierīcei jābūt hermētiskai.

- Pievienojot dūmvadu, izmantojiet cau-rules ar diametru 120 vai 150 mm. Caurułu savienojumam jābūt pēc iespē-jas īsākam un ar pēc iespējas mazāk izliekumu.

Sadursmes risks! Glabājiet visus ie-pakojuma materiālus prom no bērniem.

PIESARDZĪBA: Pieejamas detaļas var sakarst, ja tās lieto kopā ar ēdiena ga- tavošanas ierīcēm..

- Izstrādājuma izeju nedrīkst savienot ar gaisa kanāliem, kas satur citus dūmus.

- Ventilācija telpā var būt nepietiekama, ja elektriskās plīts tvaika nosūcējs tiek

1 Svarīgas drošības un vides instrukcijas

izmantots vienlaikus ar ierīcēm, kuras darbina ar gāzi vai citu degvielu (tas var neattiekties uz ierīcēm, kuras gaisu izvada atpakal telpā).

• Uz izstrādājuma novietotie priekšmeti var nokrist. Nenovietojiet uz izstrādājuma nekādus priekšmetus.
• Neflambējiet zem izstrādājuma.

BRĪDINĀJUMS: Pirms nosūcēja uzstā-dīšanas noņemiet aizsargplēves.

- Nekad neatstājiet zem nosūcēja atklātu liesmu, ja tas darbojas

- Lietošanas laikā ir nepārtraukti jāuzrauga cepšana lielā tauku daudzumā: pārkarsēta ellā var izraisīt liesmas.

1.2 Atbilstība WEEE direktīvai un at-kritumu likvidēšana

Šī ierīce atbilst EU WEEE direktīvai (2012/19/EU). Sis izstrādājums ir klasificēts elektrisko un elektronisko atkritumu (WEEE) simbols.

Šis simbols norāda, ka pēc kal-pošanas laika šo izstrādājumu nedrīkst izmest kopā ar citiem sadzīves atkritumiem. Lietotā ierīce jānodod oficiālajā savākšanas vietā, lai pārstrādātu elektriskās un elektroniskās ierīces. Lai atrastu šīs savākšanas sistēmas, lūdzu, sazinieties ar vietējām valsts iestādēm vai mazumtirgotāju, kur izstrādājums tika iegādāts. Katra mājsaimniecība pilda svarīgu lomu

atgūstot un pārstrādājot veco ierīci. Lietotas ierīces atbilstoša iznīcināšana palīdz novērst iespējamās negatīvās sekas videi un cilvēku veselībai.

1.3 Atbilstība RoHS direktīvai

Jūsu iegādātais izstrādājums atbilst EU RoHS direktīvai (2011/65/EU). Tas nesatur kaitīgus un aizliegtus materiālus, kas norādīti direktīvā.

1.4 Informācija par iepakojumu

Izstrādājuma iepakojuma materiāli ir izgatavoti no pārstrādāja-miem materiāliem saskaṇā ar mūsu nacionālajiem vides noteikumiem. Neatbrīvojieties no iepakojuma materiāliem, izmetot tos kopā ar mājsaimniecības vai cita veida atkritumiem. Nogādājiet tos uz vietējo iestāžu norādītajiem iepakojuma materiālu savākšanas punktiem.

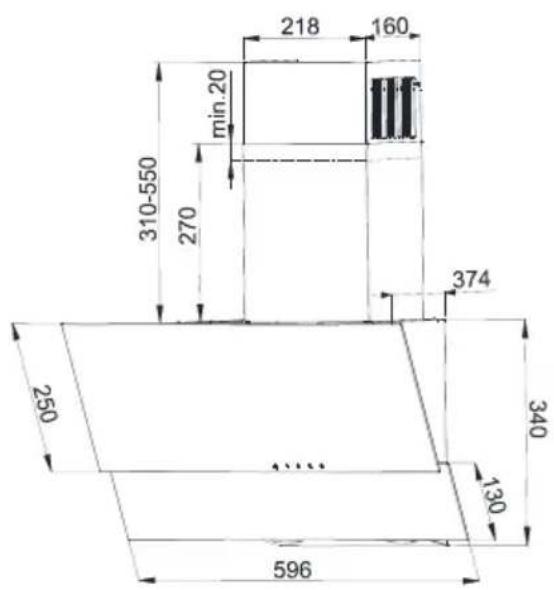

2 Kopējais Izskats

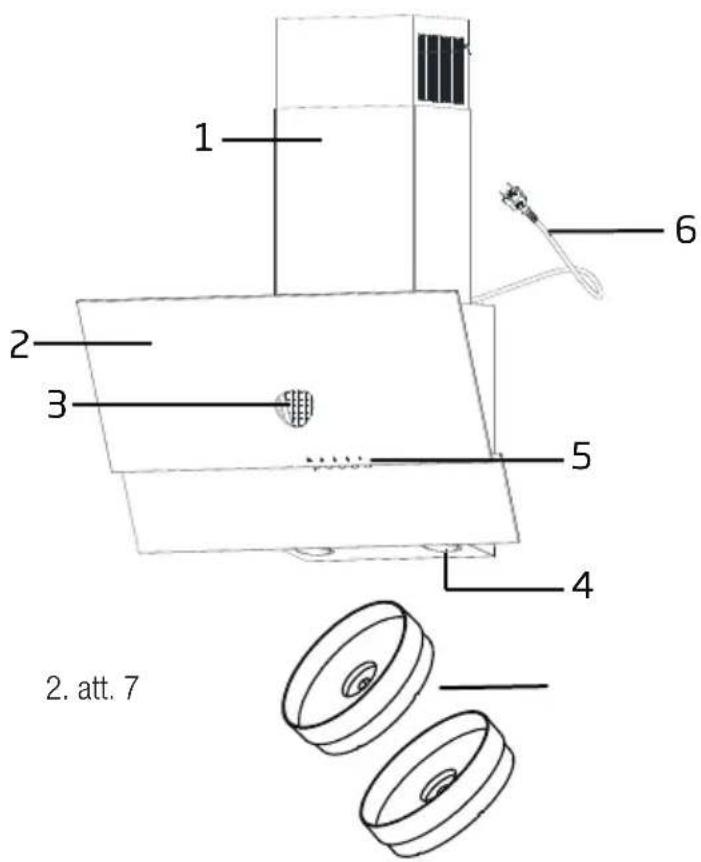

2.1 Pārskats

1. att.

1. Skurstenis
2. Korpuss
3. Alumīnija tauku filtrs
4. Plits virsmas apgaismojums
5. Vadības panelis
6. Barošanas avota vads
7. Oglekla filtrs
   (HCA62320WH - HCA62320BH)

2.2 Tehniskie dati

Modelis HCA62320W HCA62320B HCA62330WH HCA62320BH
Barošanas spriegums un frekvence	220-240 V 50 Hz
Lampas jauda (W)	2 x3
Motora jauda (W)	115
Gaisa plūsma ( m^3/h ) - 3. Līmenis 305
Motora izolācijas klase F klase
Izolācijas klase II klase

3 lerīces lietošana

3.1 Daudzfunkcionāla slēdža izmantošana

Tvaika nosūcējs ir aprīkots ar mehānisku vadības ierīci.

• Nospiežot "0" - tvaika nosūcējs tiek atspējots.
• Nospiežot "1" - pagriež tvaika nosūcēju ar minimālo ātrumu.
• Nospiežot "2" - pagriež tvaika nosūcēju ar vidējo ātrumu.
• Nospiežot "3" - pagriež tvaika nosūcēju ar maksimālo ātrumu.

Lielāks ātrums nozīmē lielāku gaisa plūsmu.

- Nospiediet pogu-, lai ieslēgtu gaismas. Lai izslēgtu apgaismojumu, atkārtojiet nospiešanu.

3.2. Veicamās lietas energijas taupīšanai

• Nodrošiniet pietiekamu gaisa ieplūdi, lai gatavošanas laikā tvaika nosūcējs darbotos efektīvi un ar zemu darbības troksni.
• lestatiet ventilatora līmeni atbilstoši tvaika blīvumam virtuvē. Izmantojiet augsto līmeni tikai nepieciešamības gadījumā. Zemāks ventilatora līmenis nozīmē mazāku energijas patēriņu.
• Ja virtuvē ir gaidāmi blīvi dūmi, iepriekš izvēlieties augstāku ventilatora līmeni. Tvaika nosūcējs ir jādarbina daudz ilgāk, lai novadītu dūmus, kas jau izplatīti pa visu virtuvi.
• Izslēdziet tvaika nosūcēju, ja to nelietojat.
• Notīriet vai nomainiet filtru noteiktos intervālos, tādējādi palielinot ventilācijas efektivitāti un novēršot ugunsgrēka risku.

3.3 Tvaika nosūcēja darbināšana

• Tvaika nosūcējs ir aprīkots ar motoru ar dažādiem ātruma iestatījumiem.
• Lai nodrošinātu labāku sniegumu, mēs iesakām normālos apstāklos izmantot nelielu ātrumu un lielu ātrumu, ja smaka

un tvaiki ir pastiprināti.

• Tvaika nosūcēju var iedarbināt, nospiežot vēlamo ātruma līmeņa taustiņu. (1,2,3)
• Gatavošanas zonu var apgaismot, nospiežot gaismas taustinu.( )

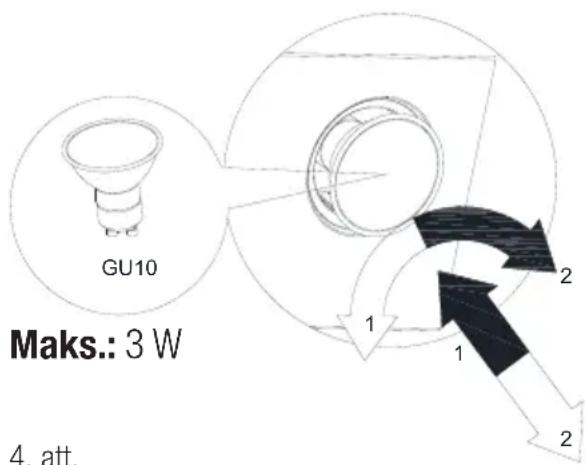

3.4 Lampas nomaiņa

Simbols Symbol Simbols

Spuldzes uzstādīšana Spuldzes izņemšana

Atvienojiet tvaika nosūcēju no elektrotīkla. Šī ierīce ir aprīkota ar 3 W punkta LED lampām.

Pirms spuldžu nomaiņas atvienojiet tvaika nosūcēja barošanas avotu.

Nepieskarieties spuldzēm, ja tās ir karstas.

Esiet piesardzīgi, nepieskarieties nomainītajai spuldzei tieši ar rokām.

Jūs varat iegādāties lampas pie pilnvarotiem servisa agentiem.

4 Tīrīšana un apkope

Pirms tirišanas un apkopes atvienojiet ierīci no elektrotikla vai izslēdziet galveno slēdzi vai atlaidiet drošinātāju, kas nodrošina tvaika nosūcēju.

Ja netiek ievēroti noteikumi par ierīces tī- rīšanu un filtru nomaiņu, tas var izraisīt ugunsbīstamību. Tāpēc ieteicams ievērot šeit sniegtos norādījumus. Ražotājs nav atbildīgs par motora bojājumiem vai ugunsgrēkiem, kas radušies nepareizas lietošanas dēļ.

Tiriet, izmantojot tikai drānu, kas samitrināta ar neitrālu škīdru mazgāšanas līdzekli. Netīriet ar rīkiem vai instrumentiem. Neizmantojiet abrazīvus produktus. Nelietojiet spirtu

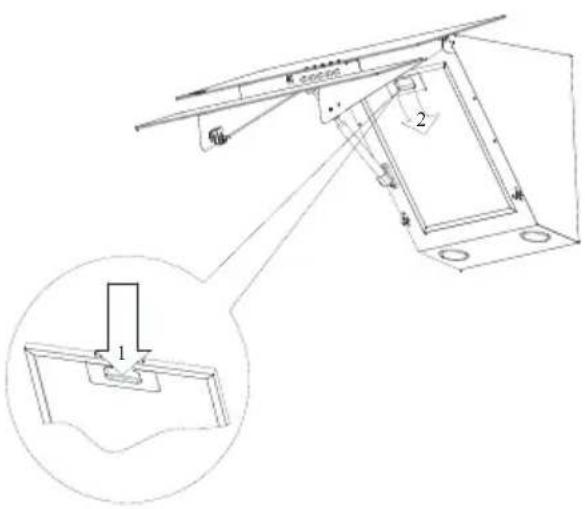

4.1 Alumīnija tauku filtra tīrīšana

Šis filtrs uztver ellas dalīnas gaisā. Jums ieteicams tīrīt filtru ik mēnesi normālos lietošanas apstākļos. Vispirms nonemiet tauku filtrus šim procesam. Nomazgājiet filtrus ar škidru mazgāšanas līdzekli, noskalojiet tos ar ūdeni un pēc nožūšanas ievietojiet tos atpakaļ. Alumīnija tauku filtri mazgāšanas laikā var zaudēt krāsu; tas ir normāli, un jums nav jāmaina filtrs.

Tauku filtru var mazgāt trauku mazgājamajā mašinā

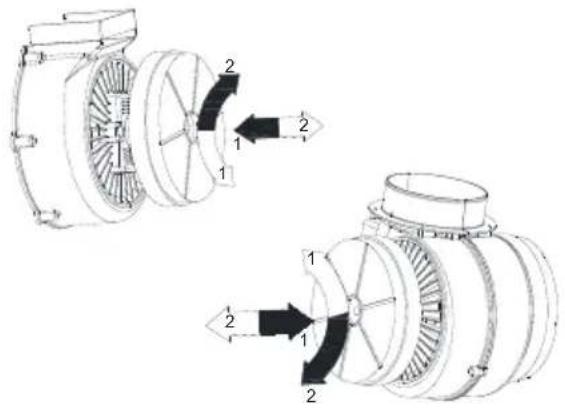

4.2 Oglekla filtra maiņa (gaisa cirkulācijas režīms)

Tvaika nosūcēju var aprīkot ar aktivās ogles filtru. Oglekļa filtru lieto tikai tad, ja tvaika nosūcējs nav pievienots ventilācijas kanālam.

Jebkurā gadījumā oglekļa filtrs ir jāmaina vismaz reizi trīs mēnešos.

BRĪDINĀJUMS: Oglekļa filtru nedrīkst mazgāt.

BRĪDINĀJUMS: Oglekļa filtru var iegādāties autorizētos servisa centros.

5 lerīces iestatīšana

BRĪDINĀJUMS

Pirms iestatišanas, lūdzu, izlasiet drošības instrukcijas.

BRĪDINĀJUMS

Ja skrūves vai stiprinājuma ierīci neuzstāda saskaṇā ar šim instrukcijām, tas var izraisīt elektriskā apdraudējuma risku.

5.1 Uzstādīšanas piederumi

1-1 Nosúceis
2- Skurstenis
3- Lietotāja rokasgrāmata
4- 6x 04,0x45 Skrūve
5- 6x 08x40 leskrūvējama tapa

5 lerīces iestatīšana

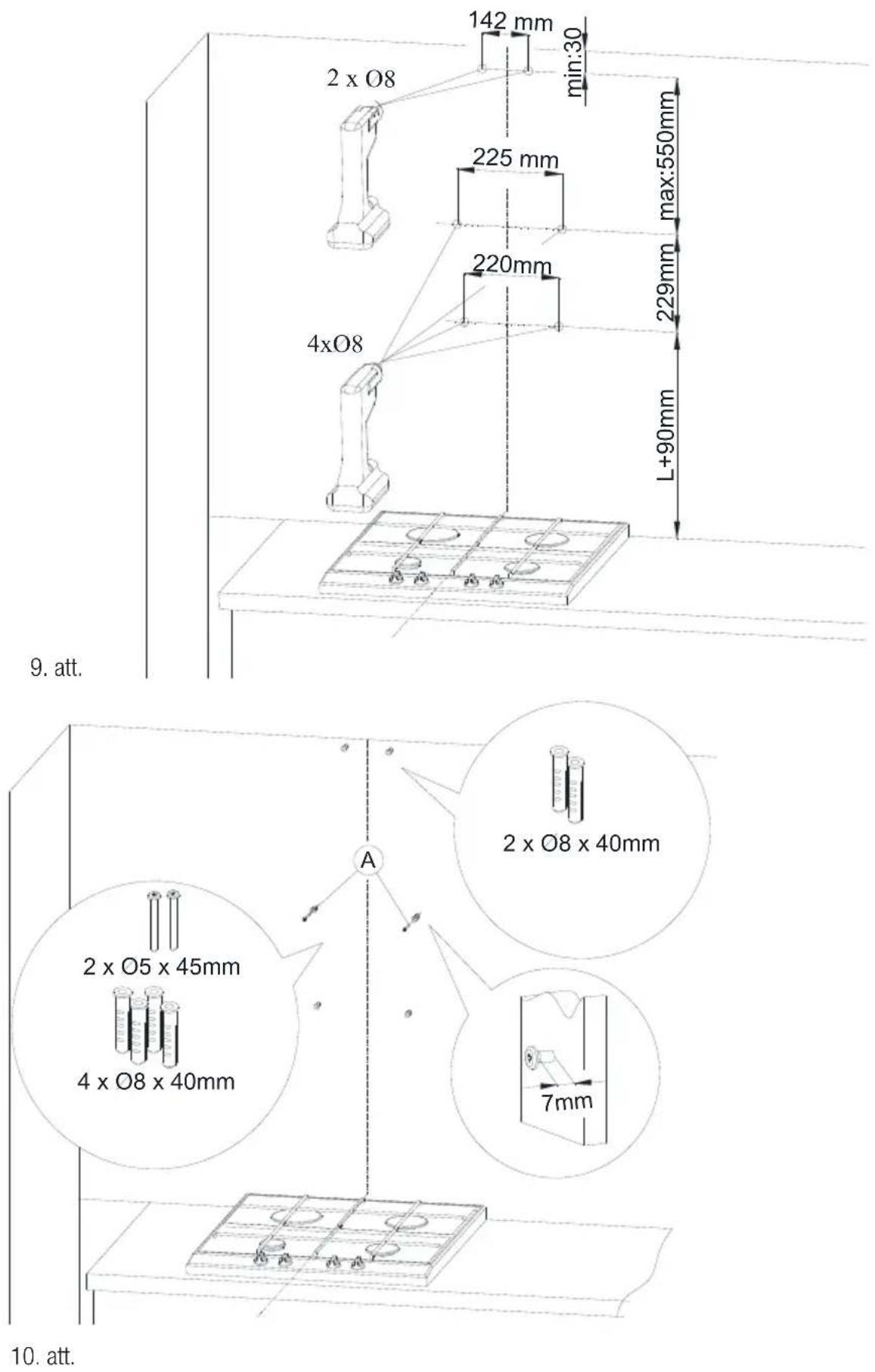

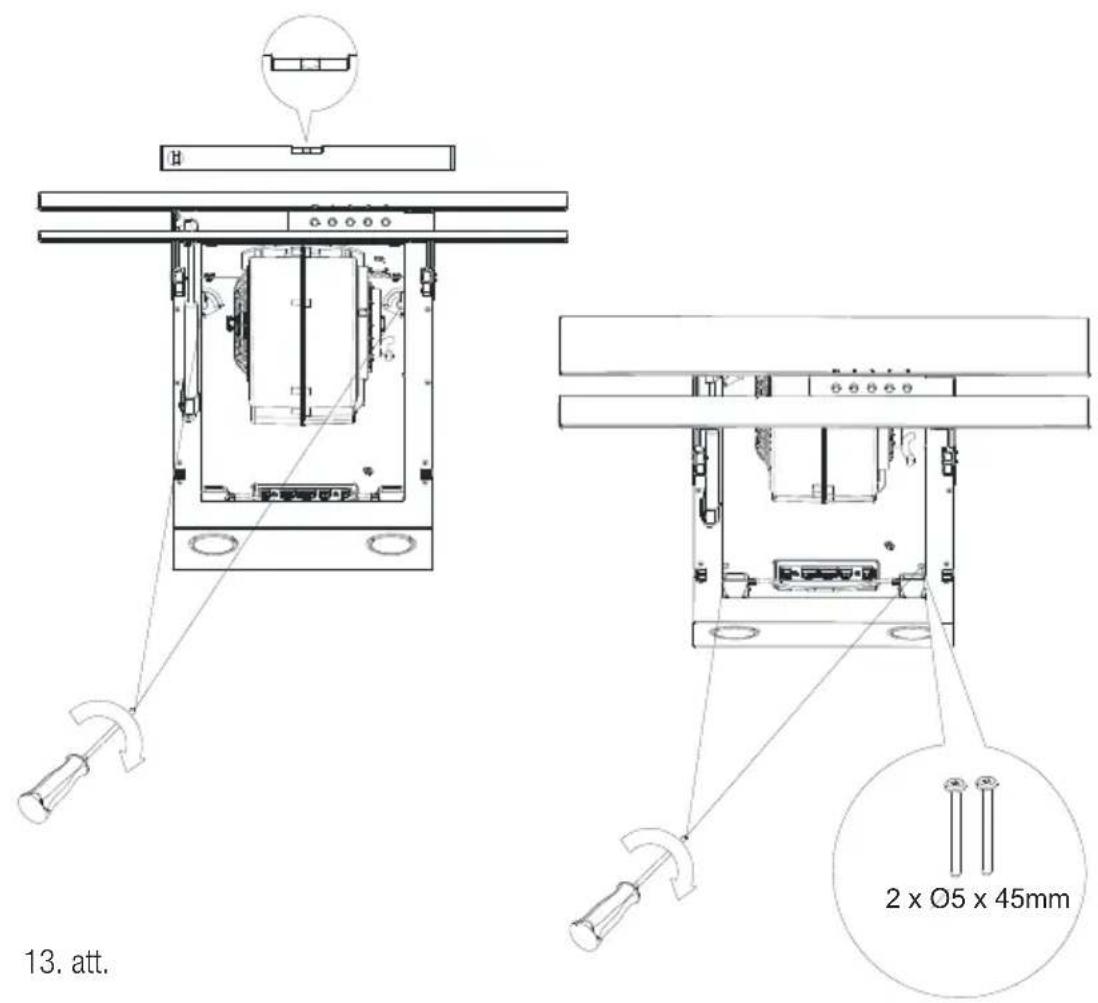

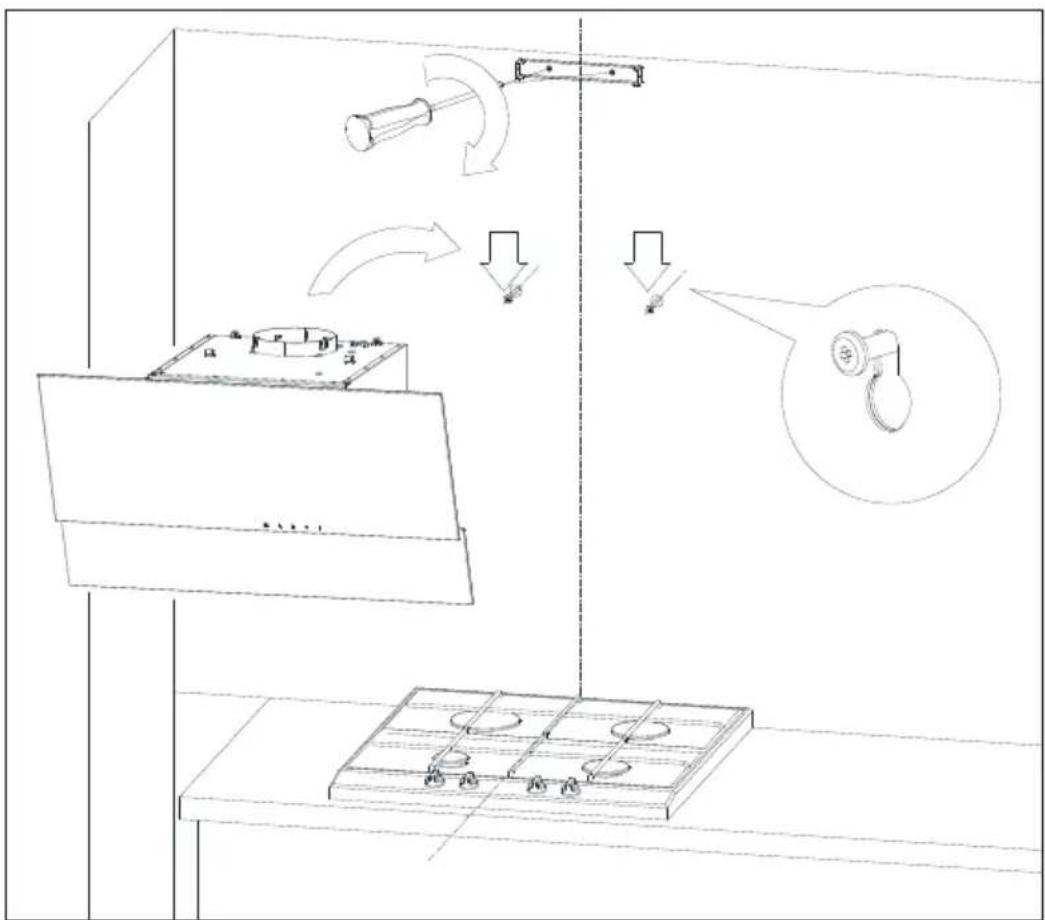

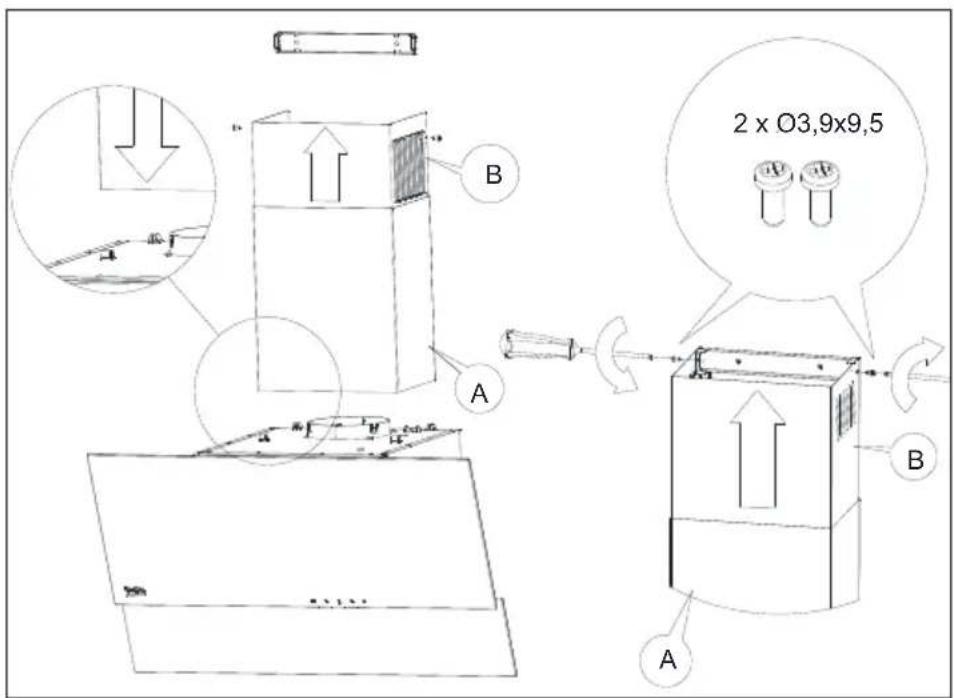

5.2 lerīces uzstādīšana

1. att.

5 lerīces iestatīšana

5 lerīces iestatīšana

1. att.

2. att.

5 lerīces iestatīšana

1. att.


6 Traucējumu meklēšana

Traucējumu meklēšana	lemesls Risinājums
Izstrādājums nedarbojas.	Pārbaudiet drošinātāju. Drošinātājs var būt	izslēgts,ieslēdziet to.
Izstrādājums nedarbojas.	Pārbaudiet elektrisko savienojumu.	Elektriskā tīkla spriegumam ir jābūt 220-240 V.
Izstrādājums nedarbojas.	Pārbaudiet elektrisko savienojumu. Pārbaudiet,	vai parējās ierīces virtuvē darbojas.
Apgaismojuma spuldze nedarbojas.	Pārbaudiet elektrisko savienojumu. Elektriskā tīkla spriegumam ir jābūt 220-240 V.
Apgaismojuma spuldze nedarbojas.	Pārbaudiet spuldzes slēdzi. Spuldzes	slēdzim ir jābūt stāvoklī “iesl.”.
Apgaismojuma spuldze nedarbojas.	Pārbaudiet spuldzes. Izstrādājuma	spuldzēm ir jābūtdarba kārtībā.
Izstrādājums nenodrošina efektīvu gaisa nosūci.	Pārbaudiet alumīnija filtru. Normālos	lietošanas apstākļos alumīnija filtrs ir jātīra ik mēnesi.
Izstrādājums nenodrošina efektīvu gaisa nosūci.	Pārbaudiet ventilācijas caurules aizbīdni. Ventilācijas caurules aizbīdnim ir jābūt stāvoklī “iesl.”.
Izstrādājums nenodrošina efektīvu gaisa nosūci.	Pārbaudiet oglekļa filtru. Normālos	lietošanas apstākļos izstrādājumos, kas ir aprīkoti ar oglekļa filtru, filtrs ir jāmaina ik pēc 3 mēnešiem.
