HCA62320WH - Virtuvės gartraukis BEKO - Nemokama naudojimo instrukcija

Produkto tipas	Virtuvės gaubtas
Prekės ženklas	Beko
Modelis	HCA62320WH
Matmenys (P x G)	596 x 340 mm
Numatomas grynasis svoris	8 kg
Elektros tiekimas	220-240 V ~ 50 Hz
Greičių skaičius	3 + turbo režimas
Valdymo tipas	Mechaninis (mygtukai)
Ištraukimo režimas	Ištraukiamas arba recirkuliacinis (anglies filtras pasirinktinai)
Riebalų filtras	Aliuminis, plaunamas indaplovėje, valyti kas 35 valandas
Anglies filtras	Pasirinktinis, keisti kas 6 mėnesius
Apšvietimas	1 lemputė GU10 (nepridedama)
Minimalus montavimo atstumas	65 cm tarp gaubto ir kaitlentės
Medžiaga	Nerūdijantis plienas
Specialios funkcijos	Automatinis išjungimo laikmatis (15 min.), turbo režimas (5 min.), jutiklinis užraktas
Galimos atsarginės dalys	Filtrai, lemputė

Dažnai užduodami klausimai - HCA62320WH BEKO

Kaip išvalyti riebalų filtrą?

Išimkite aliuminį filtrą atitraukdami fiksatorius. Išplaukite jį rankomis muiluotame vandenyje (40-50°C) 15 minučių arba indaplovėje. Prieš įdėdami atgal, išdžiovinkite. Reguliarus valymas (kas 35 darbo valandas) yra būtinas siekiant išvengti gaisro pavojaus.

Kaip dažnai reikia keisti anglies filtrą?

Anglies filtras (pasirinktinis) turi būti keičiamas kas 6 mėnesius, jei gaubtą naudojate recirkuliaciniu režimu. Jis neplaunamas ir neatkuriamas.

Ką daryti, jei gaubtas blogai traukia?

Pirmiausia patikrinkite riebalų filtro būklę: jei jis nešvarus, išplaukite arba pakeiskite. Jei sumontuotas anglies filtras ir jis prisotintas, pakeiskite jį. Taip pat įsitikinkite, kad ištraukimo kanalai nėra užkimšti.

Kaip pakeisti gaubto lemputę?

Pirmiausia atjunkite gaubtą ir palaukite, kol lemputė atvės. Išimkite sugedusią lemputę ir pakeiskite ją tokio paties tipo GU10 lempute. Venkite liesti naują lemputę tiesiogiai rankomis.

Gaubte mirksi indikatorius 'F', ką tai reiškia?

Mirksintis indikatorius 'F' rodo, kad po 35 darbo valandų reikia išvalyti arba pakeisti riebalų filtrą. Paspauskite ir 8 sekundes palaikykite mygtuką '-', kad iš naujo nustatytumėte aliarmą, tada išvalykite arba pakeiskite filtrą.

Gaubtas nereaguoja į mygtukus, kaip atrakinti?

Jei mygtukai užrakinti (valymui), maždaug 10 sekundžių palaikykite nuspaudę įjungimo mygtuką, kad atrakintumėte. Jei tai nepadeda, atjunkite gaubtą 15 sekundžių ir vėl prijunkite.

Kodėl gaubtas automatiškai išsijungia po 15 minučių?

Tai buvo įjungtas automatinis laikmatis. Norėdami jį išjungti, maždaug 10 sekundžių palaikykite nuspaudę mygtuką '+', arba tiesiog išjunkite gaubtą. Ši funkcija padeda taupyti energiją.

Kaip veikia turbo režimas?

4 greitis (turbo) užtikrina maksimalų oro srautą 5 minutes, tada automatiškai grįžta į 3 greitį, kad taupytų energiją. Įjunkite jį tik intensyvaus gaminimo metu.

Koks yra minimalus atstumas tarp gaubto ir kaitlentės?

Minimalus atstumas yra 65 cm, nepriklausomai nuo to, ar kaitlentė elektrinė, ar dujinė. Laikykitės šio atstumo, kad užtikrintumėte saugų ir efektyvų veikimą.

Kaip sumontuoti gaubtą recirkuliaciniu režimu?

Norėdami naudoti recirkuliaciniu režimu, ant turbinos korpuso turite sumontuoti anglies filtrą (nepridedamas). Išvalytas oras grįš į patalpą per viršuje esančias groteles.

NAUDOJIMO INSTRUKCIJA HCA62320WH BEKO

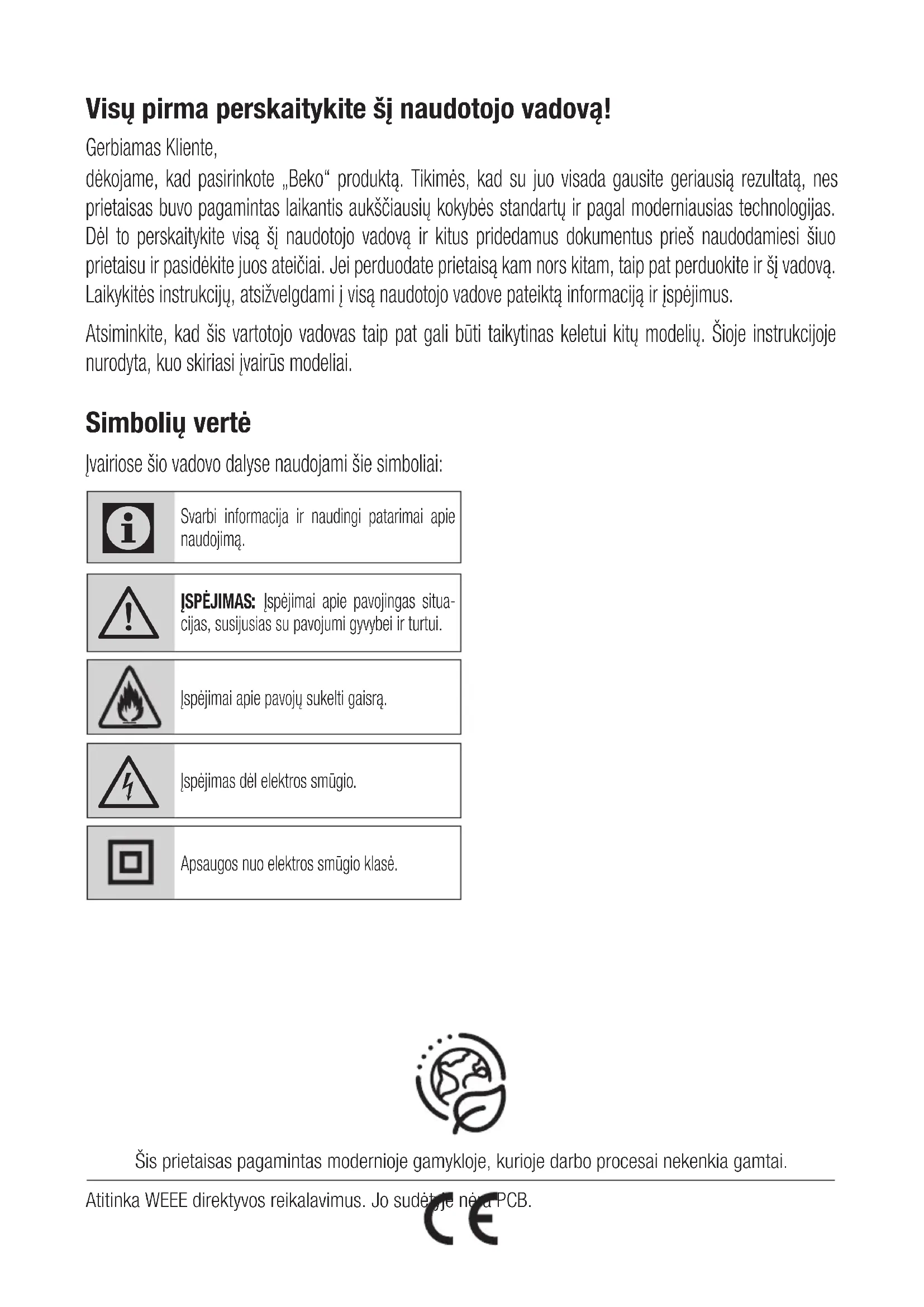

Visų pirma perskaitykite šį naudotojo vadovą!

Gerbiamas Kliente,

dėkojame, kad pasirinkote „Beko“ produktą. Tikimės, kad su juo visada gausite geriausią rezultatą, nes prietaisas buvo pagamintas laikantis aukščiausių kokybės standartų ir pagal moderniausias technologijas. Dėl to perskaitykite visą šį naudotojo vadovą ir kitus pridedamus dokumentus prieš naudodamiesi šiuo prietaisu ir pasidėkite juos ateičiai. Jei perduodate prietaisą kam nors kitam, taip pat perduokite ir šį vadovą. Laikykitės instrukcijų, atsižvelgdami į visą naudotojo vadove pateiktą informaciją ir įspėjimus.

Atsiminkite, kad šis vartotojo vadovas taip pat gali būti taikytinas keletui kitų modelių. Šioje instrukcijoje nurodyta, kuo skiriasi įvairūs modeliai.

Simbolių vertė

Ivairiose šio vadovo dalyse naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai apie naudojima.

JSPĖJIMAS: Jspėjimai apie pavojingas situacijas, susijusias su pavojumi gyvybei ir turtui.

Įspėjimai apie pavojų sukelti gaisrą.

Įspėjimas dėl elektros smūgio.

Apsaugos nuo elektros smūgio klasė.

Šis prietaisas pagamintas modernioje gamykloje, kurioje darbo procesai nekenkia gamtai.

1 Svarbios saugumo ir aplinkosaugos instrukcijos

1.1 Bendroji sauga

Svarbi informacija apie saugą. Atidžiai perskaitykite ir išsaugokite peržiūrai ateityje Šiame skyriuje pateikiamos saugos instrukcijos, kurios padeda apsisaugoti nuo gaisro, elektros smūgio, mikrobangų energijos nuotėkių, asmeninio sužalojimo ar nuosavybės sugadinimo. Nesilaikant šių instrukcijų jokios garantijos negalios.

- „Beko“ produktai atitinka galiojančius saugos standartus, todėl bet kokio prietaiso ar maitinimo laido pažeidimo atveju pažeidimą turėtų remontuoti arba pakeisti pardavėjas, aptarnavimo centras, įgaliotasis remonto centras ar kvalifikuotas specialistas, kad prietaisas nekeltų pavjoaus. Netinkamai arba nekvalifikuotų asmenų atliktas darbas gali kelti pavojų naudotojui.

- Šis prietaisas skirtas naudoti buitinėje aplinkoje, tokioje kaip:

— personalo virtuvèlès parduotuvèse, biuruose ir kitose darbo vietose;

-ūkiuose;

– moteliuose, viešbučiuose ir kituose gyvenamuosiuose pastatuose;

– Nakvynės su pusryčiais tipo aplinka

- Prietaisą naudokite šiame vadove aprašyta paskirtimi.

- Gamintojas negali atsakyti už žalą, padarytą dėl netinkamai sumontuoto ar neteisingai naudojamo prietaiso.

- Šj prietaisą gali naudoti 8 metų ir vy-

resni vaikai bei mažesnių fizinių, juti- minių ar protinių gebėjimų, nepatyrę ar neturintys reikiamų žinių žmonėms, jei jie prižiūrimi arba jiems pateikti nurody- mai, kaip saugiai naudoti prietaisą, be to, jie supranta susijusius pavojus.

- Neleiskite vaikams žaisti su šiuo prietaisu. Negalima leisti neprižiūrimiems vaikams valyti prietaiso ar atlikti jo techninės priežiūros.

- Minimalus atstumas tarp kepimo indų paviršių ant kaitlentės ir gartraukio apa- ĉios turi būti mažiausiai 65 cm.

- Jei pagal montavimo instrukcijas numatytas didesnis atstumas dujinei viryklei, i tai būtina atsižvelgti.

- Patikrinkite, ar maitinimo įtampos parametrai atitinka įtampos parametrus, nurodytus prietaiso gamintojo lentelėje.

- Nenaudokite prietaiso, jeigu pažeistas jo maitinimo laidas ar pats prietaisas.

- Apsaugokite maitinimo laidą nuo pažeidimų, jo nespauskite, nelankstykite ir nebrūžinkite į aštrius kraštus. Saugokite maitinimo kabelį nuo karštų paviršių ir atviros liepsnos.

- Prietaisą junkite tik i jžemintą elektros lizda.

ISPĖJIMAS: Nejunkite prietaiso i elek- tros lizda, kol nebaigtas jo montavimas.

- Sumontuokite prietaisą taip, taigi kad visada galėtumėte prieiti prie kištuko.

- Nelieskite lempučių po to, kai jos ilgą

1 Svarbios saugumo ir aplinkosaugos instrukcijos

laiką buvo jjungtos. Jos gali nudeginti rankas, nes galì būti karštos.

• Laikykitės atsakingųjų institucijų nu- statytų taisyklių dėl ištraukiamojo oro išmetimo (šis įspėjimas negalioja prietaisams be kamino).

• Prietaisą jjunkite tik tada, kai ant kaitvietės pastatote puodą ar keptuvę. Priešingu atveju dėl aukstos temperatūros gali deformuotis atskiros prietaiso dalys.

• Prieš nuimdami nuo kaitlentės puodą ar keptuvę, išjunkite kaitlente.

• Nepalikite ant kaitlentės išsipylusio karšto aliejaus. Keptuvės su įkaitusių aliejumi gali užsiliepsnoti.
• Stebėkite užuolaidas ir gaubtus, nes kepant tokį maistą kaip bulvytės aliejus gali užsiliepsnoti.
• Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kas 3 mėnesius.
• Valykite prietaisą, kaip tai nustatyta naudotojo vadove. Jei valymas atlieka-mas netinkamai, gali kilti gaisro pavojus.
• Nenaudokite ugniai neatsparių medžiagų vietoj turimo filtro.
• Naudokite tik originalias arba gamintojo rekomenduotas atsargines dalis.

- Nenaudokite prietaiso be filtro ir nenuimkite filtro prietaiso naudojimo metu.

- Jei reikia jjungti liepsną, išjunkite šj

prietaisą ir kitus maisto gaminimo prietaisus.

- Jei užsidegė riebalai, uždenkite liepsną ir niekada nebandykite gesinti jos van-deniu.

• Prieš valydami ir kai prietaiso nenaudojate, atjunkite jì nuo elektros tinklo.
• Neigiamas slėgis aplinkoje neturi viršyti 4 Pa (4 x 10 bar), kai elektrinės kaitlentės gartraukis ir prietaisai veikia su kitokio tipo energija.
• Jei aplinkoje, kurioje naudojamas prietaisas, oro išsiurbimo prietaisai veikia su degalais ar su dujomis, pvz., tokie prietaisai turi būti tinkamai hermetiškai izoliuoti.
• Prijunkite kaminą su 120 arba 150 mm vamzdžiais. Vamzdžio jungtis turi būti kuo trumpesnė ir su kuo mažiau alkū-nių.

Pavojus užspringti! Visas pakavimo medžiagas laikykite toliau nuo vaikų.

PERSPEJIMAS: Gaminimo metu prietaisų dalys gali įkaisti.

• Prietaiso išmetimo anga neturi būti jungiama prie oro išsiurbimo vamzdžių, kuriais teka kiti garai.
• Patalpoje ventiliacija gali būti nepakankama, kai elektrinės kaitlentės gartraukis naudojamas kartu su prietaisais, veikiančiais su dujomis ar kitokiu kuru (tai gali nebūti taikoma prietaisams, kuriuo išmeta orą atgal į patalpa).

1 Svarbios saugumo ir aplinkosaugos instrukcijos

- Ant prietaiso padėtas daiktas gali nu-kristi. Ant prietaiso nedėkite jokių daiktų.

- Nekiškite po prietaisu ugnies.

JSPĖJIMAS: Prieš sumontuodami gar-traukį nuimkite apsaugines plėveles.

- Nepalikite aukštos atviros liepsnos po veikiančiu gartraukiu.

- Gruzdintuve ant liepsnos reikia visą laiką stebėti, nes perkaitęs aliejus gali užsiliepsnoti.

1.2 Elektros ir elektronikos atlieku (WEEE) ir panaudotu produktu utilizavimo direktyvų atitiktis

Šis prietaisas atitinka EU WEEE direktyvą (2012/19/EU). Šis prietaisas yra pažymėtas elektrinių ir elektroninių įrenginių atliekų (WEEE) klasifikacijos simboliu.

Šis simbolis rodo, kad prietaiso negalima išmesti su buitinėmis atliekomis baigus prietaisą eks- ploatuoti. Panaudotą prietaisą reikia gražinti į tokių elektrinių ir elektro- ninių prietaisų surinkimo punktą. Kur yra toks surinkimo punktas, teiraukitės vieti- nės atsakingosios institucijos arba parda- vėjo, iš kurio įsigijote prietaisą. Kiekvienas žmogus gali prisidėti

prie senų prietaisų surinkimo ir perdirbimo iniciatyvos. Teisingai išmetę seną ga-minį, saugosite aplinką ir žmonių sveikatą nuo galimų neigiamų pasekmių.

Šis prietaisas atitinka EU RoHS direktyvą (2011/65/EU). Jame nėra kenksmingų ir draudžiamų medžiagų, išvardintų direktyvoje.

1.4 Informacija apie pakuotę

Prietaiso pakuotės yra pagamin- tos iš perdirbamų medžiagų pa- gal mūsų nacionalinius aplinkosaugos reikalavimus. Neišmeskite pakuočių su buitinėmis ar kitomis atliekomis. Atiduokite jas perdirbti į pakuočių surinkimo centra, nurodytą vietinių atsakingųjų institucijų.

2 Bendralšvaizda

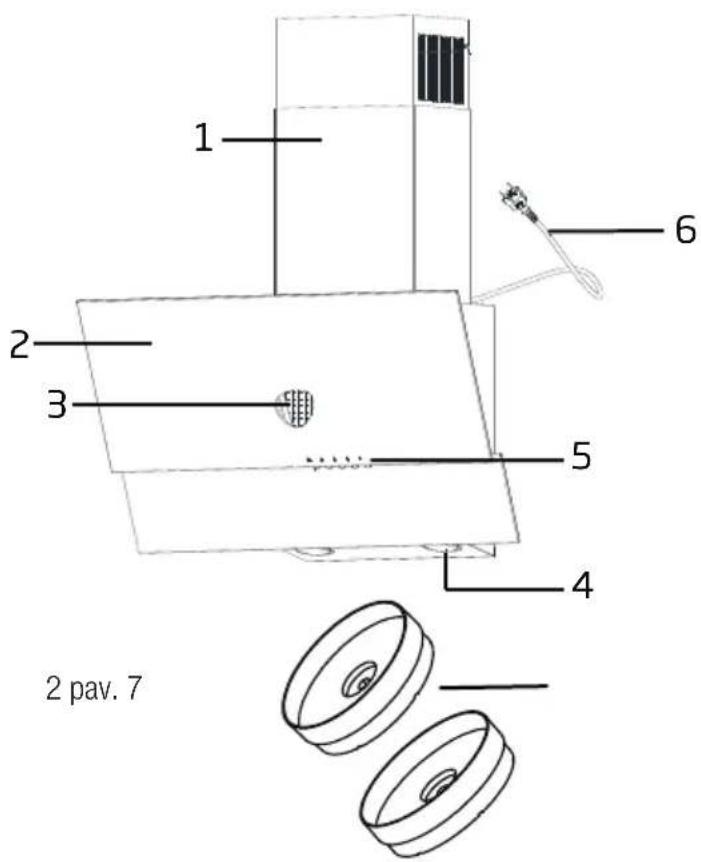

2.1 Apžvalga

1 pav.

1. Kaminas
2. Korpusas
3. Aliumininis riebalų filtras
4. Kaitlentės apšvietimas
5. Valdymo pultas
6. Maitinimo laidas
7. Anglies filtras

(HCA62320WH - HCA62320BH)

2.2 Techniniai duomenys

Modelis HCA62320W HCA62320B HCA62330WH HCA62320BH
Tiekiama elektros įtampa ir dažnis	220-240 V 50 Hz
Lemputės galingumas (W)	2 x3
Variklio galingumas (W)	115
Oro srautas (m3/val.) – 3. Lygis 305
Variklio izoliacijos klasė F klasė
Izoliacijos klasė II klasė

3 Prietaiso naudojimas

3.1 Perjungiamos svirties naudojimas

3 pav.

Gartraukis turi mechaninį reguliatorių.

• Paspaudžiant „0“ gartraukis išjungiamas.
• Paspaudžiant „1“ gartraukis jjungiamas veikti mažiausiu greičiu.
• Paspaudžiant „2“ gartraukis jjungiamas veikti vidutiniu greičiu.
• Paspaudžiant „3“ gartraukis jjungiamas veikti didžiausiu greičiu.

Kuo didesnis greitis, tuo didesnis oro srautas.

- Norėdami jungti apšvietimą spauskite mygtuką Spausdami mygtuką dar kartą apšvietimą išjungsite.

3.2 Kaip galima taupyti elektrą

• Pasirūpinkite pakankamu oro įsiurbimu, kad gartraukis ga-minimo metu veiktų tinkamai ir tyliai.
• Nustatykite ventiliatoriaus lygi pagal garų gausą virtuvėje. Didesnį greitį naudokite tik tada, kai to reikia. Mažesnis ventiliatoriaus galios lygis reiškia mažiau naudojamos energijos.
• Jei virtuvėje galima tikėtis tirštų garų, iš anksto jjunkite didesnį ventiliatoriaus galios lygį. Kad gartraukis išsiurbtų virtuvėje jau pasklidusius dūmus, jis turės veikti daug ilgiau.
• Kai gartraukio nenaudojate, jj išjunkite.
• Valykite arba keiskite filtrą nurodytais intervalais, taip padidės ventiliacijos efektyvumas ir bus pašalintas gaisro pavojus.

3.3 Gartraukio naudojimas

• Gartraukis turi keliais greičiais nustatomą ventilatorių su varikliu.
• Kad gartraukis veiktų geriau, įprastomis sąlygomis rekomenduojame rinktis mažą greitį, o kai garų ir dūmų yra

daug – didelj greitj.

• Gartraukį galima įjungti spaudžiant norimo greičio mygtuką (1, 2, 3).
• Gaminimo zoną galima apšviesti spaudžiant apšvietimo mygtuką.

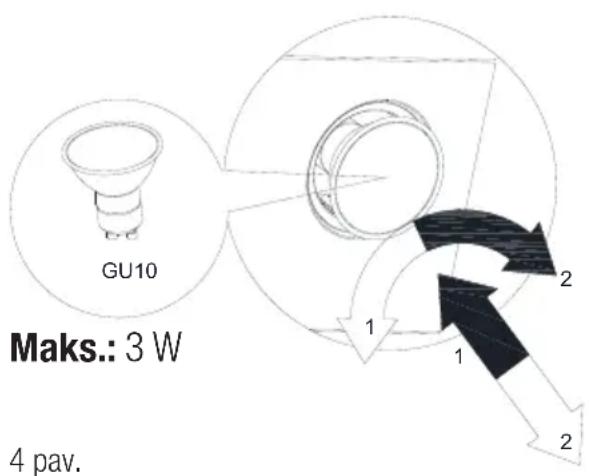

3.4 Lemputės pakeitimas

Simbolis Symbol Simbolis

Lemputės įsukimas Lemputės išsukimas

Atjunkite prietaisą nuo maitinimo tinklo. Šiame prietaise naudojamos 3 W taškinio apšvietimo LED lemputės.

Prieš pakeisdami lemputę atjunkite gartraukį nuo maitinimo šaltinio.

Nelieskite įkaitusių lempučių.

Nelieskite tiesiai rankomis pakeistos lempu- tė.

Lempučių galite įsigyti iš įgaliotųjų aptarnavimo atstovų.

4 Valymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba išjunkite pagrindinį maitinimo jungiklj, arba atsukite saugiklj, esantį gartraukyje.

Nesilaikant nurodymų dėl prietaiso valymo ir filtrų pakeitimo gali kilti pavojus. Todėl rekomenduojama laikytis čia pateiktų instrukcijų. Gamintojas neatsako už jokią žalą varikliui ar gaisrą, kilusį dėl netinkamo naudojimo.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite abrazyvinių produktų. Nenaudokite alkoholio

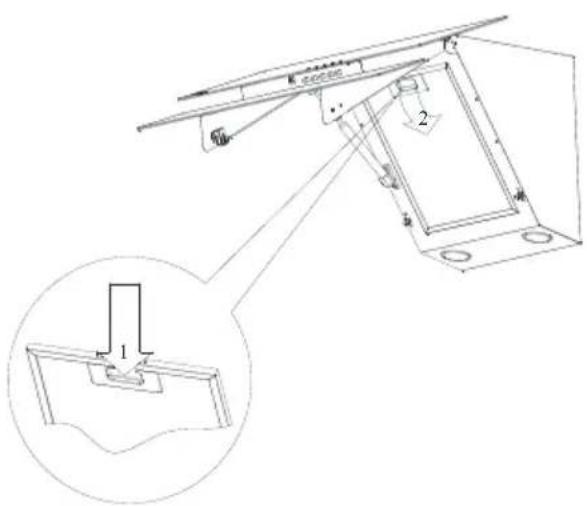

4.1 Aliumininio riebalų filtro valymas

Šis filtras surenka riebalų daleles iš oro. Rekomenduojama filtrą valyti kiekvieną mėnesį, kai jis naudojamas įprastu dažnumu. Iš pradžių išimkite riebalų filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Riebalų filtrą galite plauti indaplovėje.

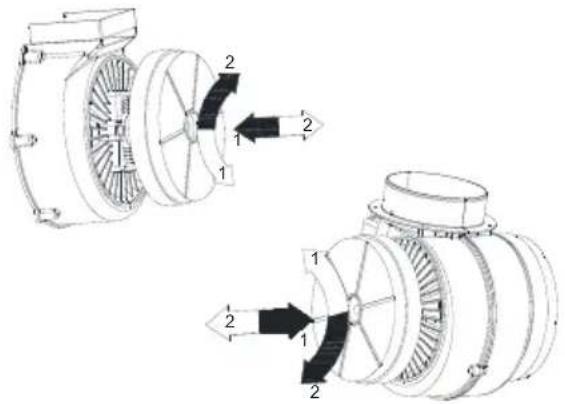

4.2 Anglies filtro keitimas (oro cirkuliacijos režimu)

Ant gartraukio galima jrengti aktyvintos anglies filtrą. Anglies filtras jrengiamas tik tuo atveju, jei gartraukis nėra prijungtas prie ištraukimo angos.

Anglies filtrą reikia keisti kas tris mėnesius.

JSPÉJIMAS: Anglies filtrą galima jsigyti iš įgaliotosios tarnybos.

5 Prietaiso nustatymas

ISPÉJIMAS

Prieš pradėdami perskaitykite saugos instrukcijas.

JSPÉJIMAS

Nejstačius varžtu ar nepritvirtinus prietaiso pagal šias instrukcijas gali kilti elektros pavojus.

5.1 Montavimo priedai

1-Gartraukis
2 Kaminas
3-Naudotojo vadovas
4- 6x 04,0x45 varžtai
5- 6x 08x40 varžtu jvarai

5 Prietaiso nustatymas

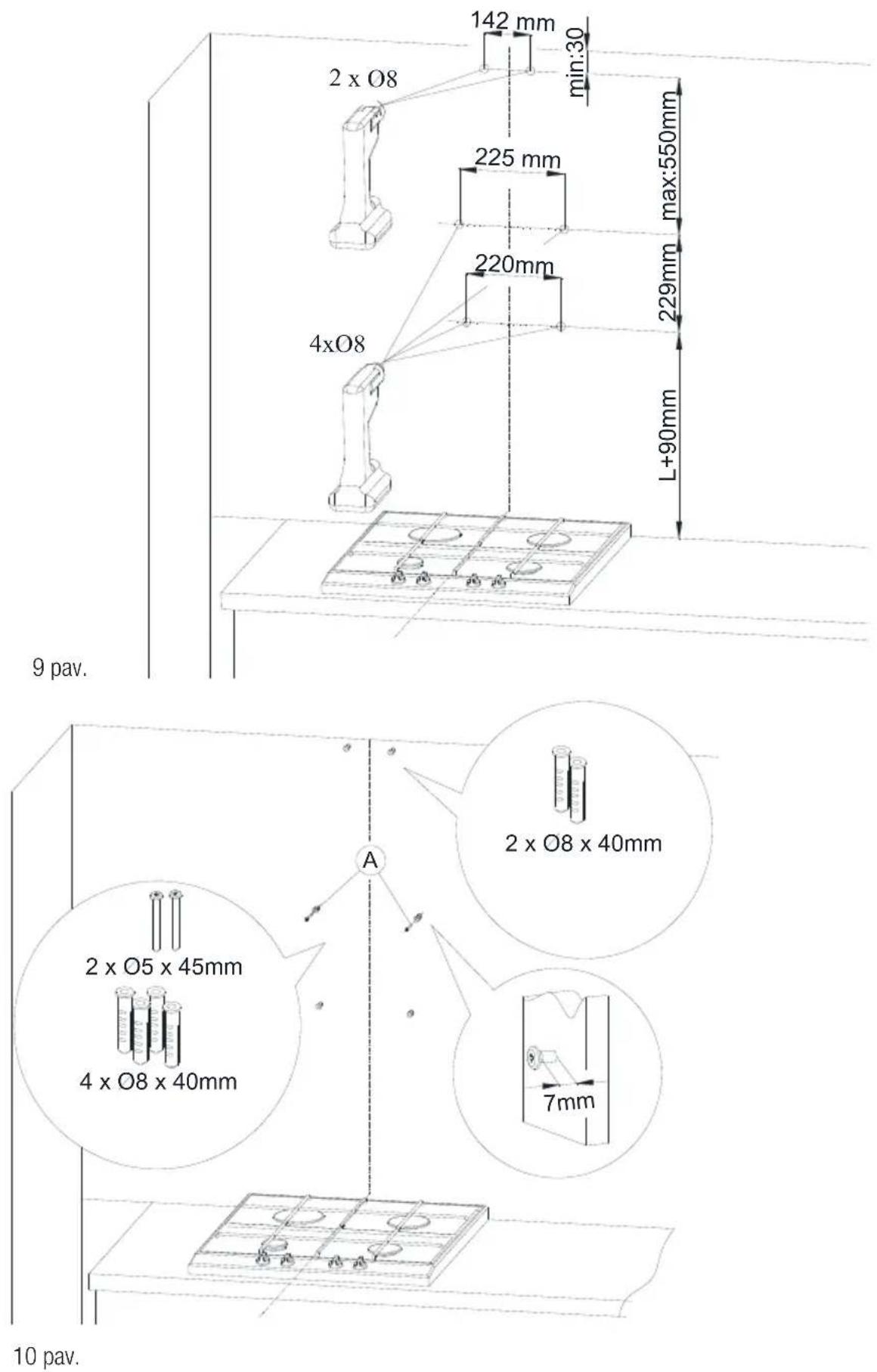

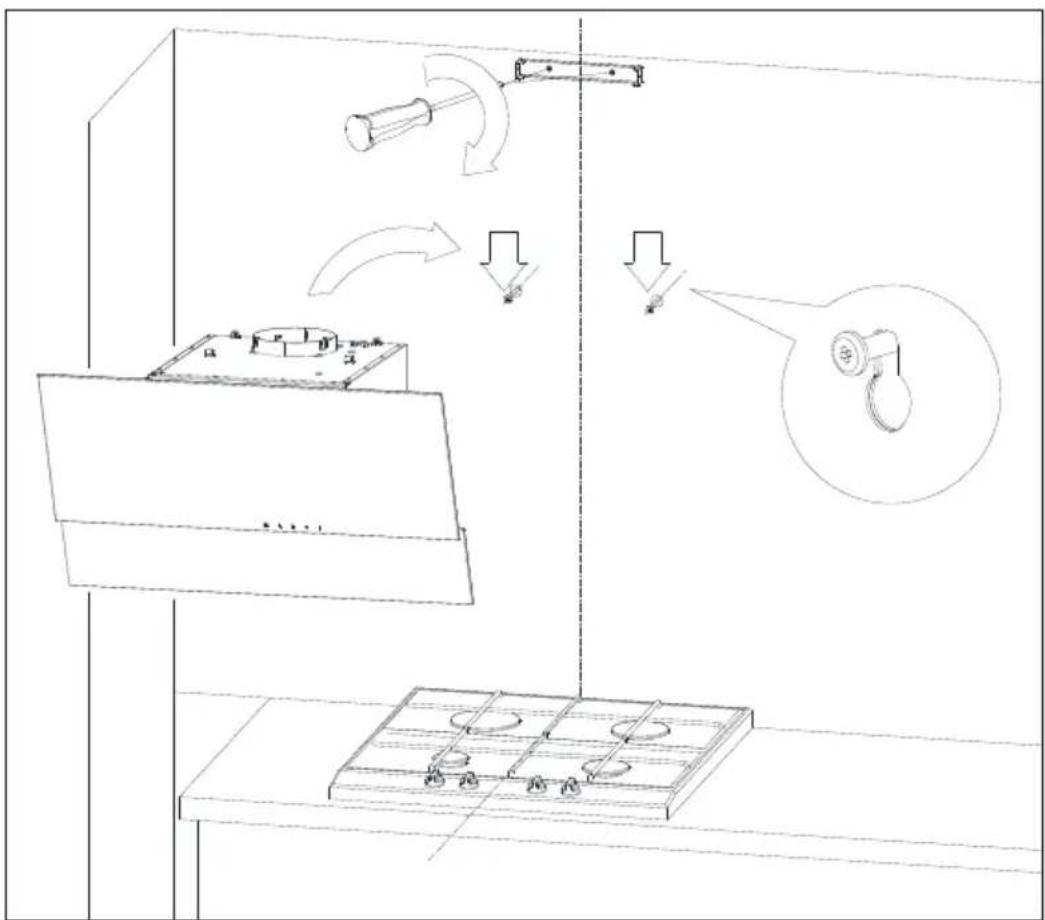

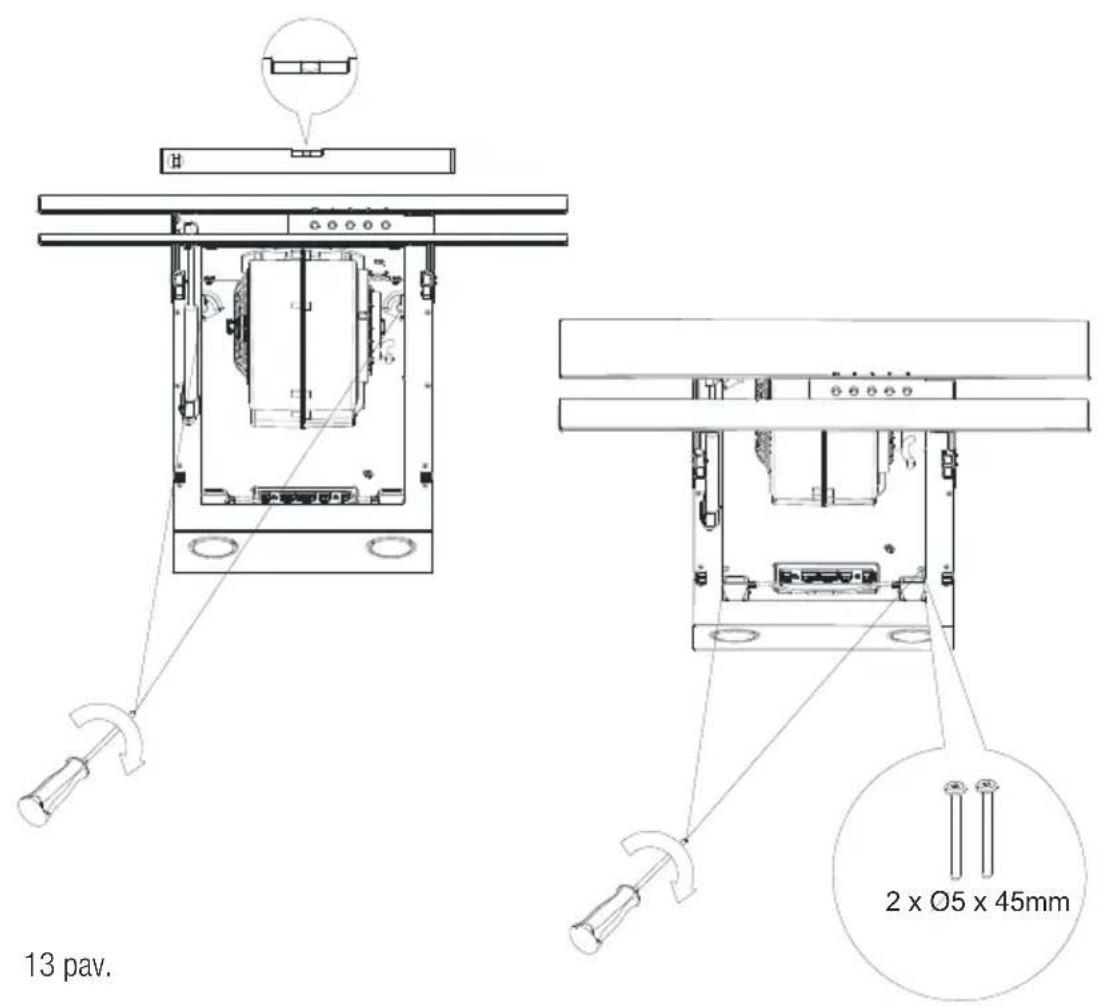

5.2 Prietaiso sumontavimas

Siūlomas atstumas nuo virtuves vinkles suggested distance no vih the kitchen cooker.

8 pav.

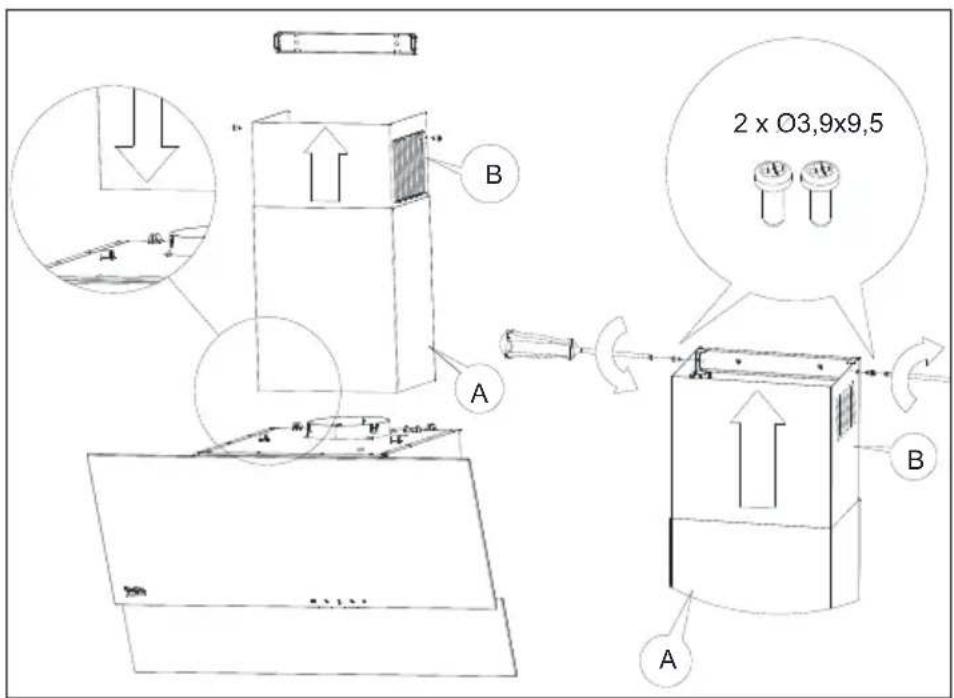

5 Prietaiso nustatymas

5 Prietaiso nustatymas

11 pav.

12 pav.

5 Prietaiso nustatymas

14 pav.

6 Trikčių šalinimas

Trikčių šalinimas Priežastis Pagalba
Gaminys neveikia. Patikrinkite saugiklj. Saugiklis gali būti uždarytas, atidarykite jį.
Gaminys neveikia. Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Gaminys neveikia. Patikrinkite elektros jungtį. Patikrinkite, ar kiti įsų virtuvės gaminiai veikia.
Apšvietimo lemputė neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Apšvietimo lemputė neveikia.	Patikrinkite lemputės jungiklj. Lemputės jungiklis turėtų būti jjungtas.
Apšvietimo lemputė neveikia.	Patikrinkite lemputes. Gaminio	lemputės neturėtų būti sugedusios.
Gaminio oro įsiurbimas prastas.	Patikrinkite aliuminio filtrą. Aliuminio	alyvos filtrą normaliomis sąlygomis reikia valyti bent kartą per mėnesį.
Gaminio oro įsiurbimas prastas.	Patikrinkite oro išleidimo angą. Oro	išleidimo dūmtakis turėtų būti „jjungtas“ padėtyje.
Gaminio oro įsiurbimas prastas.	Patikrinkite anglies filtrą. Gaminiams su anglies filtrais paprastai filtrus reikia keisti kas 3 mėnesius.
