РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCA62320WH BEKO

Значение на символите

Предупреждение за опасност от пожар.

Предупреждение за опасност от токов удар.

•не фламбирайте под Вашия

ured.

6.1 Управление на абсорбатора

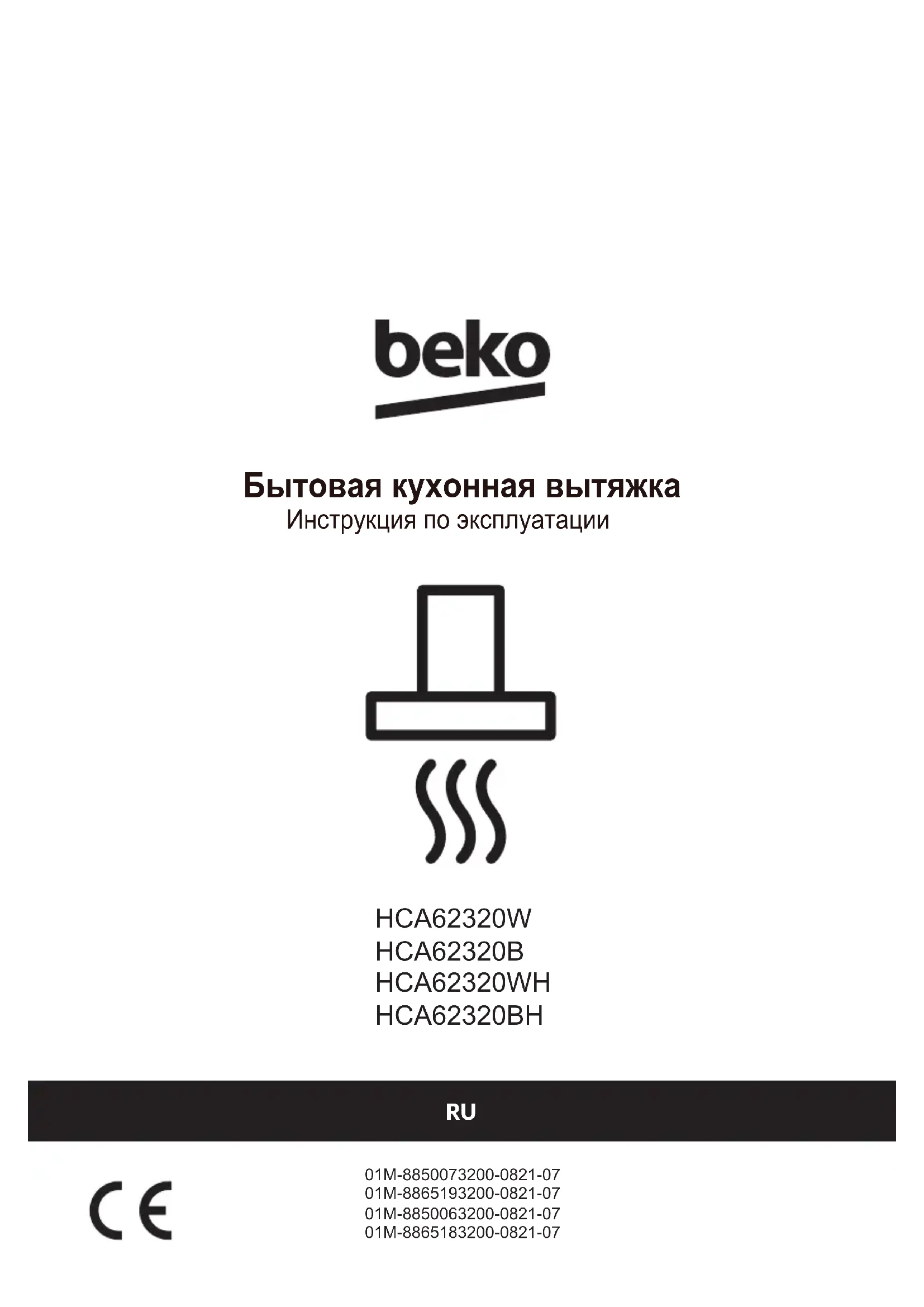

Бытовая кухонная вытяжка

Инструкция по эксплуатации

Ознакомьтесь с этим руководством перед началом эксплуатации!

Уважаемый покупатель!

Благодарим Вас за выбор этого изделия компании Beko. Мы надеемся, что продукция, изготовленная на современном оборудовании и имеющая высокий уровень качества, будет служить вам наилучшим образом. Для этого, перед началом эксплуатации, внимательно прочтите данное руководство и все прочие сопроводительные документы, и используйте их в дальнейшем в справочных целях. При передаче устройства другому лицу необходимо также передать это руководство. Соблюдайте указания, которые даны в этом руководстве пользователя, и обращайте особое внимание на справочные пометки и предупреждения.

Имейте в виду, что данное руководство пользователя может также относиться к другим моделям. Различия между моделями четко описаны в руководстве.

Условные обозначения

В разных разделах данного руководстве пользователя используются следующие символы:

Важная информация и полезные советы относительно эксплуатации.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения об опасности травмирования или повреждения имущества.

Предупреждение об опасности возникновения пожара.

Предупреждение об опасности поражения электрическим током.

Класс защиты от поражения электрическим током.

Этот прибор изготовлен на экологически безвредном современном оборудовании, без нанесения ущерба окружающей среде.

Соответствует нормам ЕС об утилизации электрического и электронного оборудования.

CE EAC

Устройство не содержит ПХБ.

1

Важные инструкции по технике безопасности и защите окружающей среды

1.1. Общие правила техники безопасности

Важные инструкции по технике безопасности: внимательно ознакомьтесь и сохраните для дальнейшего использования

В этом разделе содержатся правила техники безопасности, соблюдение которых позволит исключить риск возникновения пожара, поражения электрическим током, воздействия утечек микроволнового излучения, получения иных травм или причинения материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

- Изделия торговой марки Веко соответствуют действующим стандартам безопасности. В случае повреждения электроприбора или шнура питания, во избежание опасных ситуаций, ремонт или замена должны производиться дилером, сервисным центром, специалистом или авторизованной службой. Неправильно или непрофессионально выполненные ремонтные работы могут привести к опасным для пользо-

вателя ситуациям.

- Этот прибор предназначен только для бытового и сходного с ним применения, а именно:

- в кухонных зонах для персонала в магазинах, офисах и других рабочих помещениях;

- на фермах;

- в номерах гостиниц, мотелей и т. п.;

- в помещениях, предоставляемых для проживания на условиях полупансиона.

- Используйте данный электроприбор только по его прямому назначению, как описано в данном руководстве.

- Производитель не несет ответственности за любые повреждения, возникшие в результате неправильного использования или неправильной установки изделия.

- Дети старше 8 лет, а также лица с ограниченными физическими, сенсорными и умственными способностями или без соответствующих навыков и опыта могут использовать данный прибор только под присмотром или после получения инструкций по по-

1

Важные инструкции по технике безопасности и защите окружающей среды

воду безопасного использования прибора и осознания связанных с этим опасностей.

- Не позволяйте детям играть с прибором. Не позволяйте детям самостоятельно выполнять очистку и обслуживание прибора.

- Расстояние между опорной поверхностью емкостей для приготовления пищи на варочной панели и самой нижней частью изделия должно быть не менее 65 см.

- Если в инструкции по установке газовой плиты указано большее расстояние, это следует принять во внимание.

- Напряжение сети питания должно соответствовать номинальным характеристикам, указанным на паспортной табличке электроприбора.

- Ни в коем случае не пользуйтесь электроприбором, если шнур питания или электроприбор повреждены.

• Во избежание повреждения шнура питания не допускайте его сдавливания, перегиба или контакта с острыми кромками. Не допускайте соприкосновения шнура питания с горячими поверхностями или

открытым пламенем.

- Включайте прибор только в розетку с заземляющим контактом.

ПРЕДУПРЕЖДЕНИЕ: Не под- ключайте прибор к электро- сети до полного завершения работ по установке.

- Электроприбор следует располагать таким образом, чтобы штепсельная вилка была легкодоступна.

- Не прикасайтесь к лампам, если они работали в течение длительного времени. Это может вызвать ожог рук, поскольку лампы очень горячие.

- Следуйте инструкциям, установленным компетентными органами относительно выпуска отработанного воздуха (данное предупреждение касается вентиляционных труб).

- Включите прибор после того, как поставите кастрюлю, ско- вороду и т. д. на варочную панель. В противном случае высокая температура может привести к деформации не- которых частей изделия.

- Отключайте варочную панель перед тем, как убрать с нее кастрюлю, сковороду и т.д.

1

Важные инструкции по технике безопасности и защите окружающей среды

• Не оставляйте горячее масло на варочной панели. Сковорода с горячим маслом может стать причиной самовозгорания.
• Следите за шторами и за- навесками, поскольку при- готовлении таких блюд, как картофель фри масло может загореться.
• Замену жироулавливателя следует осуществлять, как минимум, раз в месяц. Замену угольного фильтра осуществлять, как минимум, раз в 3 месяца.
• Чистку изделия необходимо выполнять в соответствии с инструкциями руководства пользователя. Если чистка изделия не осуществляется в соответствии с указаниями руководства пользователя, существует риск возникновения пожара.
• Не используйте неогнеупорные фильтрующие материалы вместо текущего фильтра.
• Используйте только оригинальные детали или же рекомендованные производителем детали.
• Не эксплуатируйте изделие

без фильтра и не снимайте фильтры во время работы изделия.

• В случае возникновения пожара, отключите питание изделия и кухонной плиты.
• В случае возникновения пожара, накройте источник огня. Применение воды для тушения не допускается.

- Отключайте прибор от электросети перед чисткой, а также когда он не используется.

- Отрицательное давление окружающей среды не должно превышать 4 Па (4 x 10 бар) во время одновременной работы вытяжки для электрической варочной панели и приборов, работающих от другого источника энергии.

• В среде, где используется прибор, выхлопные газы устройств, работающих на жидком топливе или газе, таких как комнатный обогреватель, должны быть полностью изолированы, или должны быть герметичными.

- При подсоединении к вытяжной трубе, используйте трубы диаметром 120 или 150 мм. Соединения труб должны

1

Важные инструкции по технике безопасности и защите окружающей среды

быть как можно более корот- кими и иметь минимальное количество колен.

Существует опасность удушья! Храните упаковочные материалы в недоступном для детей месте.

ВНИМАНИЕ! Доступные детали прибора могут нагреваться во время использования кухонных плит.

• Выход вытяжки нельзя подключать в воздуховодам, которые заняты отводом других отработанных воздушных масс.
• Вентиляция в помещении может быть недостаточной в случае, если вытяжка для электрической варочной панели используется одновременно с устройствами, работающими на газе или других видах топлива (это не относится к приборам, которые только выпускают воздух обратно в помещение).
• Находящиеся на изделии предметы могут упасть. Не следует класть посторонние предметы на вытяжку.
• Фламбирование блюд под из- делием не допускается.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ по установке вытяжки удалите защитную пленку.

• Никогда не оставляйте открытым высокое пламя под работающей вытяжкой.
• Во время использования фритюрниц их необходимо держать под постоянным присмотром: сильно нагретое масло может загореться.

1.2 Соответствие Директиве по утилизации отходов электрического и электронного оборудования и утилизация продукта:

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). На изделие нанесено

условное обозначение для от- ходов электрического электрон- ного оборудования (WEEE).

Этот символ означает, что по истечении срока службы данного прибора, он не должен утили- зироваться вместе с другими бытовыми отходами.

Использованное устройство

1

Важные инструкции по технике безопасности и защите окружающей среды

должно быть возвращено в официальный пункт сбора для утилизации электрических и электронных устройств. Для получения информации о таких пунктах сбора, пожалуйста, свяжитесь с местными органами власти или розничной торговли, по месту покупки настоящего прибора. В вопросах восстановления и утилизации бывших в употреблении приборов каждый конкретный владелец играет важную роль. Надлежащая утилизация использованного бывшего в употреблении прибора помогает предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

1.3 Соответствие Директиве EC по ограничению использования вредных веществ (RoHS)

Приобретенное вами изделие соответствует требованиям Директивы по ограничению использования вредных веществ (2011/65/EC). Оно не содержит указанных в Директиве вредных веществ и запрещенных материалов.

1.4. Информация об упаковке

Упаковка прибора изготовлена из вторичного сырья, в соответствии с нашими государственными законами по охране окружающей среды. Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, учрежденные местными органами власти.

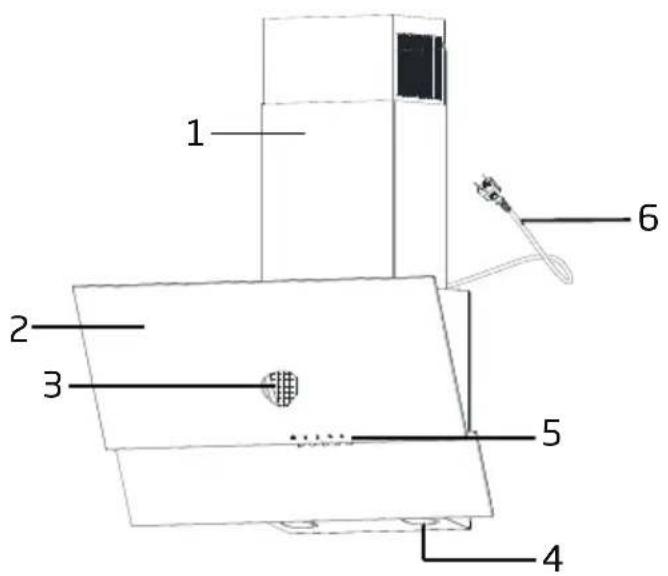

2 Общий внешний вид

2.1 Обзор

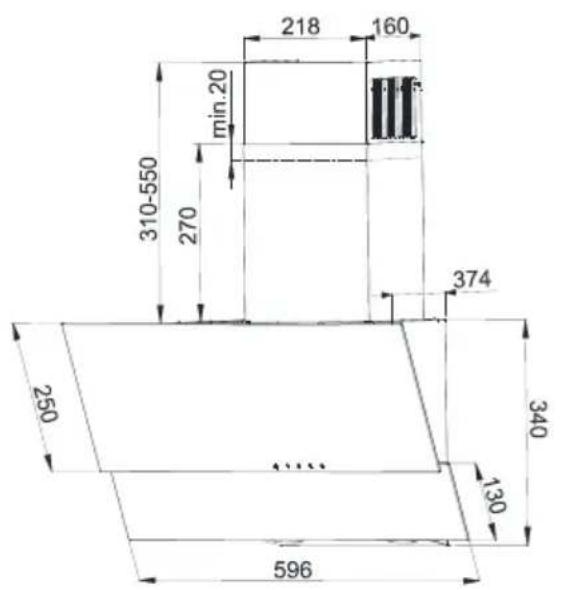

218 160 min.20 310-550 270 374 250 340 130 596

Рис. 1

1 2 3 4 5 6

Рис. 27

1. Дымоход
2. Корпус
3. Алюминиевый жироулавливающий фильтр
4. Освещение варочной панели
5. Панель управления
6. Шнур электропитания
7. Угольный фильтр
   (HCA62320WH - HCA62320BH)

2.2 Технические характеристики

Модель НСА62320W НСА62320В	НСА62330WH Н	СА62320ВН
Напряжение и частота питания	220–240 В~, 50 Гц
Мощность ламп освещения (Вт)	2 x 3
Мощность двигателя (Вт)	115
Воздушный поток (м3/ч) – 3. Уровень	305
Класс изоляции двигателя Класс F
Класс изоляции Класс II

3 Эксплуатация прибора

3.1 Использование кулисного переключателя

Вытяжка оснащена механическим управлением.

• При нажатии на «0» – вытяжка отключается.
• При нажатии на «1» – вытяжка работает на минимальной скорости.
• При нажатии на «2» – вытяжка работает на средней скорости.
• При нажатии на «3» – вытяжка работает на максимальной скорости.

Более высокая скорость предполагает больший поток воздуха.

- Нажмите эту кнопку 📄 для включения освещения. Повторное нажатие кнопки выключает освещение.

3.2 Рекомендации по экономии электроэнергии

- Во время приготовления позаботьтесь о достаточном притоке воздуха, чтобы обеспечить эффективную и бесшумную работу вытяжки.

- Настройте режим работы вентилятора в зависимости от интенсивности испарений. Включайте интенсивный режим только при необходимости. Пониженный режим работы вытяжки способствует снижению расхода электроэнергии.

- При высокой интенсивности испарений заранее выбирайте повышенный режим работы вытяжки. При значительном скоплении испарений на кухне потребуется более длительное использование вытяжки.

• Выключите вытяжку, если не предполагается её дальнейшее использование.
• Следует очищать и менять фильтр с указанной периодичностью в целях повышения эффективности работы системы вентиляции и предотвращения опасности возникновения пожара.

3.3 Эксплуатация вытяжки

• Вытяжка оснащена двигателем с различными настройками скорости.
• Для получения оптимальных характеристик мы рекомендуем использовать низкие уровни скорости в нормальных условиях и высокие уровни скорости при появлении более интенсивного запаха и более высокой концентрации пара.
• Вытяжку можно запустить, нажав нужную кнопку уровня скорости (1,2,3).
• Для освещения варочной поверхности следует нажать кнопку освещения.(☐)

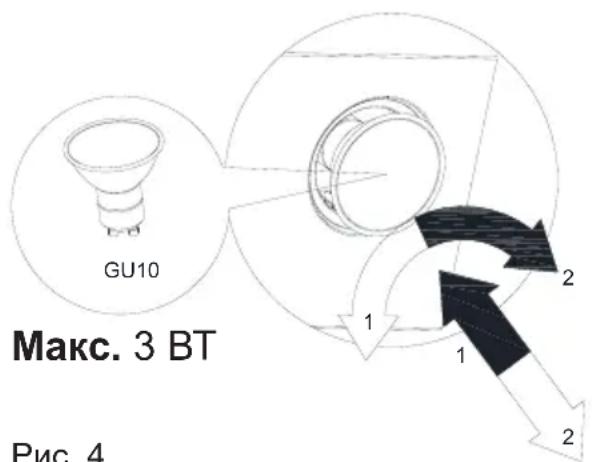

3.4 Замена лампы

GU10 Makc. 3 BT Puc. 4 1 2 1 2

Рис. 4

Отсоединить вытяжку от розетки электросети. Данный прибор оснащен точечными светодиодными лампами мощностью 3 Вт.

3 Эксплуатация прибора

Перед заменой ламп отключите вытяжку от сети электропитания.

Не прикасайтесь к лампам, пока они не остынут.

Будьте осторожны, не прикасай- тесь к замененной лампе голыми руками.

Лампы можно приобрести у автотризованных технических специалистов.

4 Очистка и уход

Перед чисткой или обслуживанием отключите прибор от электросети, или выключите вводной выключатель, или отключите предохранитель, через который подается питание к вытяжке.

Несоблюдение инструкций по очистке и замене фильтров вытяжки может привести к возникновению пожара. Именно поэтому рекомендуется следовать указаниям, приведенным в этом документе. Производитель не несет ответственности за повреждения двигателя или возгорание, которое возникло в результате неправильного использования прибора.

Очистку проводите тканью, смоченной в растворе нейтрального моющего средства. При очистке не применяйте никакие инструменты или другие предметы. Не используйте абразивные материалы. Не используйте спирт!

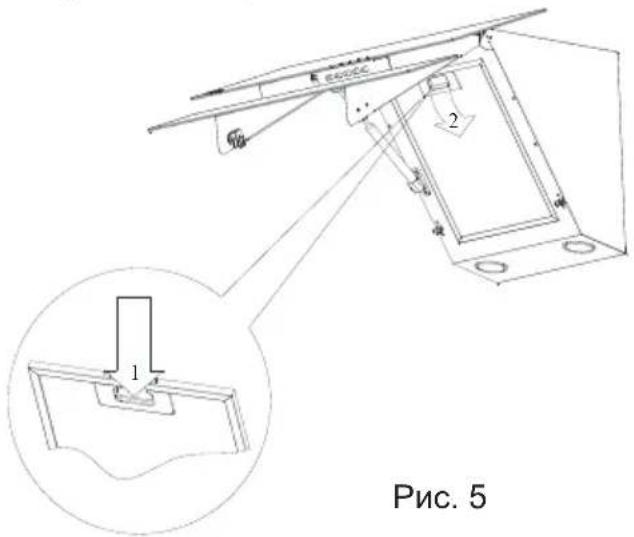

4.1 Очистка жироулавливающего фильтра

Этот фильтр улавливает частицы масла в воздухе. При нормальных условиях эксплуатации рекомендуется чистить этот фильтр раз в месяц. Для этого вначале следует снять жироулавливающие фильтры. Промыть фильтры жидким моющим средством и ополоснуть водой. Затем установить обратно после того, как фильтры высохнут. Жироулавливающие фильтры могут утратить свой цвет после мытья; это нормально и не требует замены фильтра.

Рис. 5

Жироулавливающие фильтры можно мыть в посудомоечной машине.

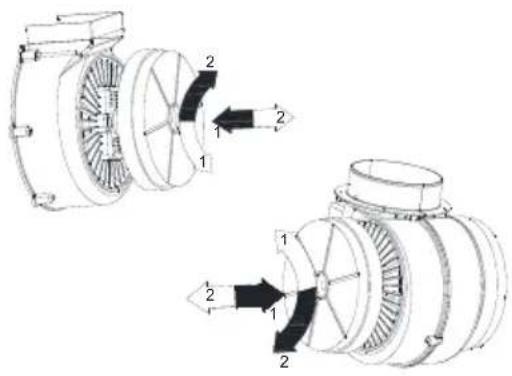

4.2 Замена угольного фильтра (Режим циркуляции воздуха)

Вытяжка может быть оснащена угольным фильтром. Угольный фильтр используется только в случае, если вытяжка не подключена к вентиляционной трубе.

В любом случае угольный фильтр необходимо менять не реже одного раза на три месяца.

ПРЕДУПРЕЖДЕНИЕ: Никогда не мойте угольные фильтры.

ПРЕДУПРЕЖДЕНИЕ: Угольный фильтр можно приобрести в авторизованном сервисном центре.

5 Установка устройства

ВНИМАНИЕ

Перед настройкой прибора прочитайте инструкции по технике безопасности.

5.1 Принадлежности для установки

Несоблюдение приведенных правил установки винтов или других механизмов фиксации может привести к поражению электрическим током.

1- Вытяжка
2-Дымоход
3- Руководство пользователя
4- 6x ∅4,0x45 Винт
5- 6x ∅8x40 Винтовая заглушка

5 Установка устройства

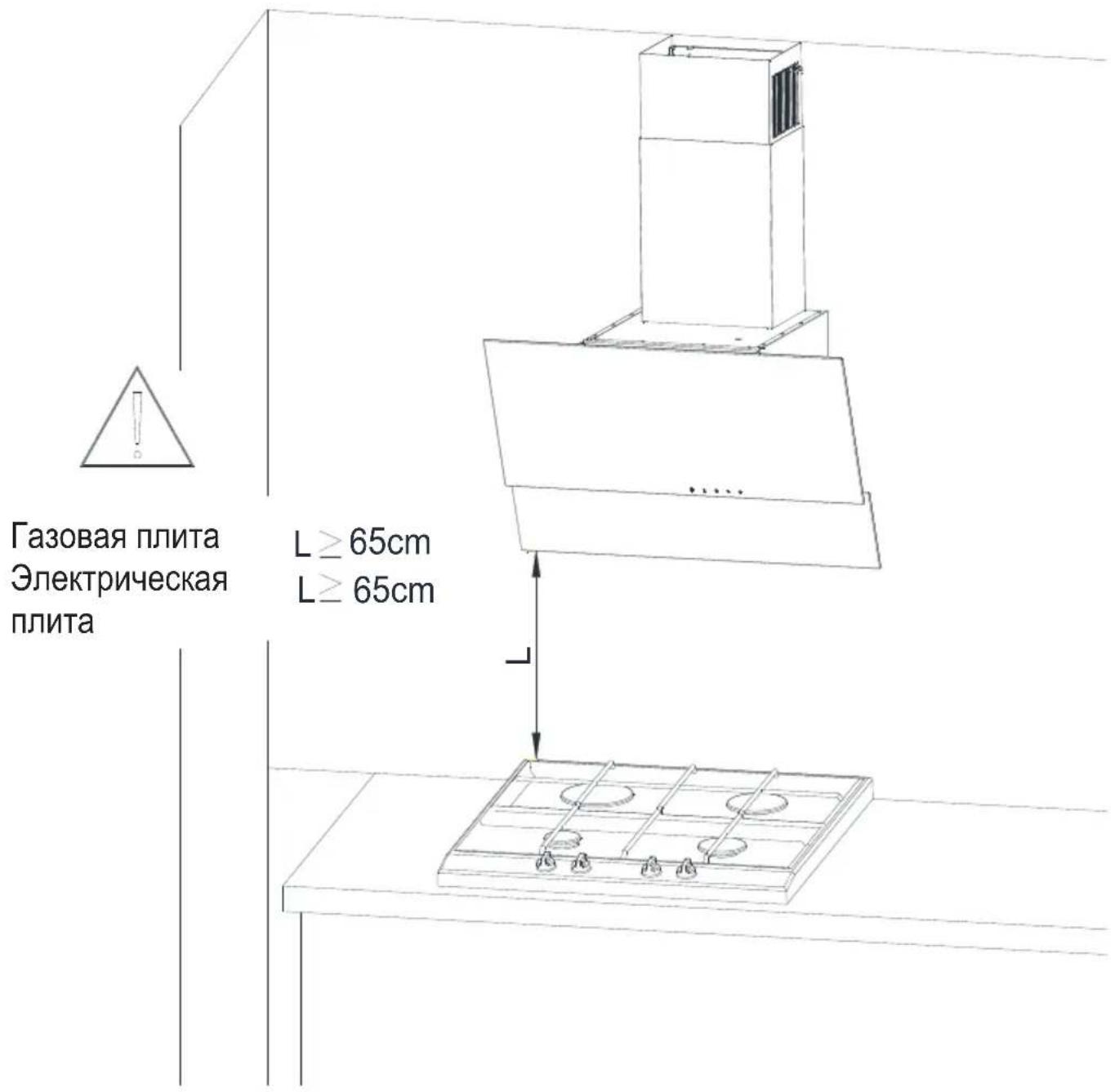

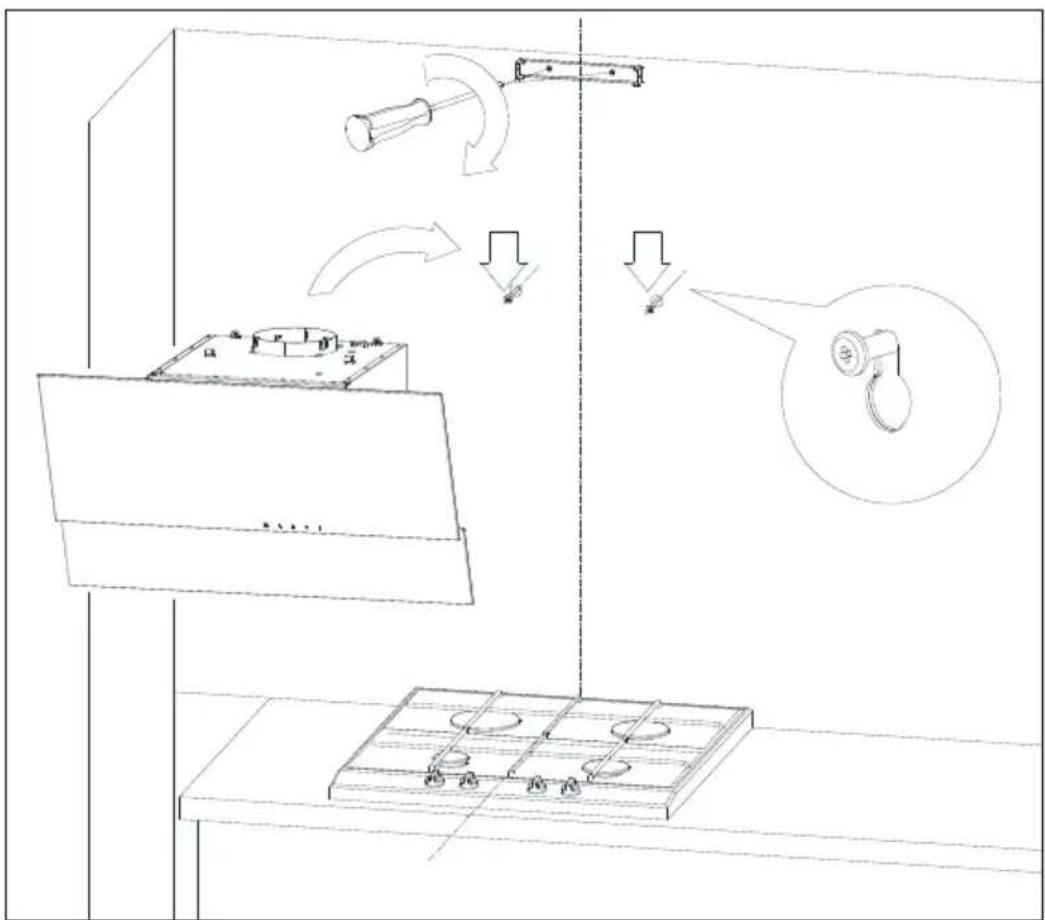

5.2 Монтаж устройства

Соблюдайте требуемые расстояния регплиты.

Газовая плита Электрическая плита L ≥ 65cm L ≥ 65cm

Рис. 8

5 Установка устройства

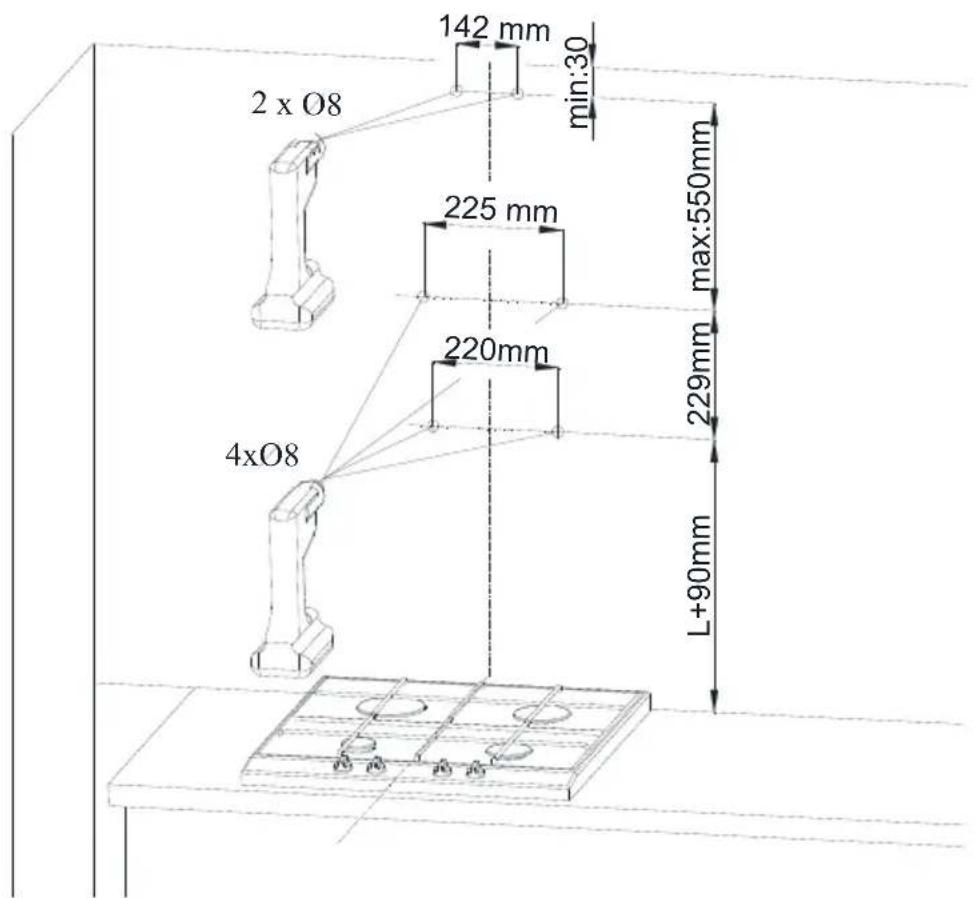

Рис. 9

2 x O8 142 mm min:30 225 mm max:550mm 220mm 4xO8 L+90mm

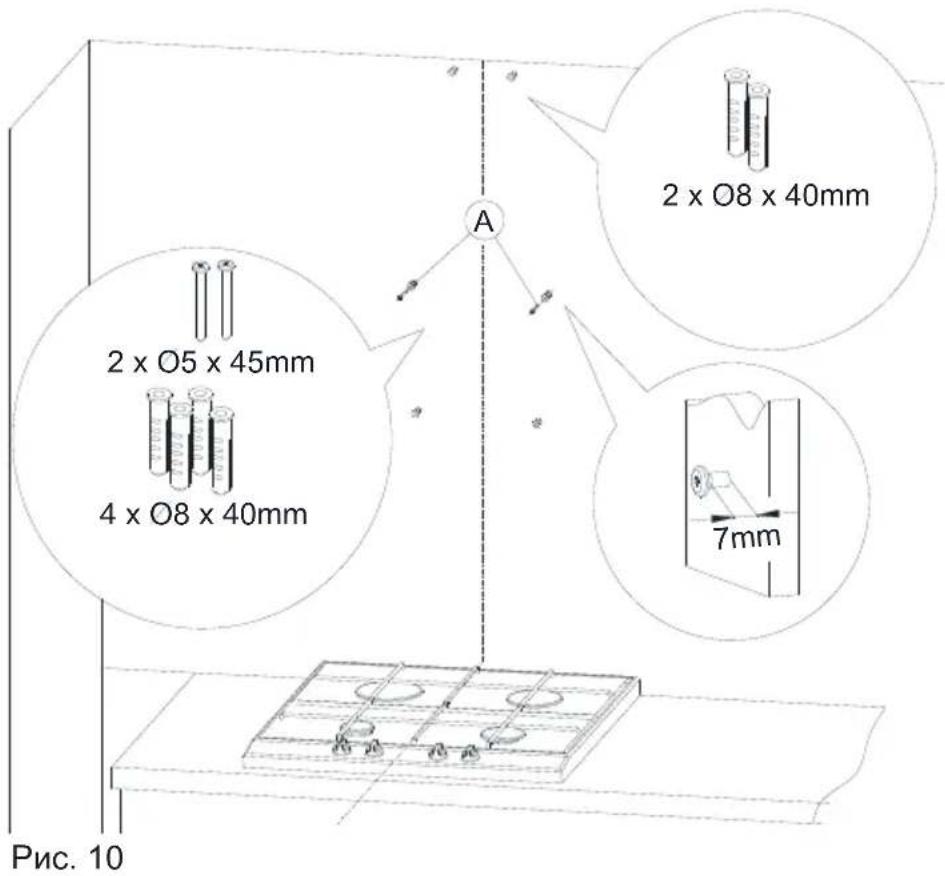

A 2 x O5 x 45mm 4 x O8 x 40mm 2 x O8 x 40mm 7mm Рис. 10

5 Установка устройства

Рис. 11

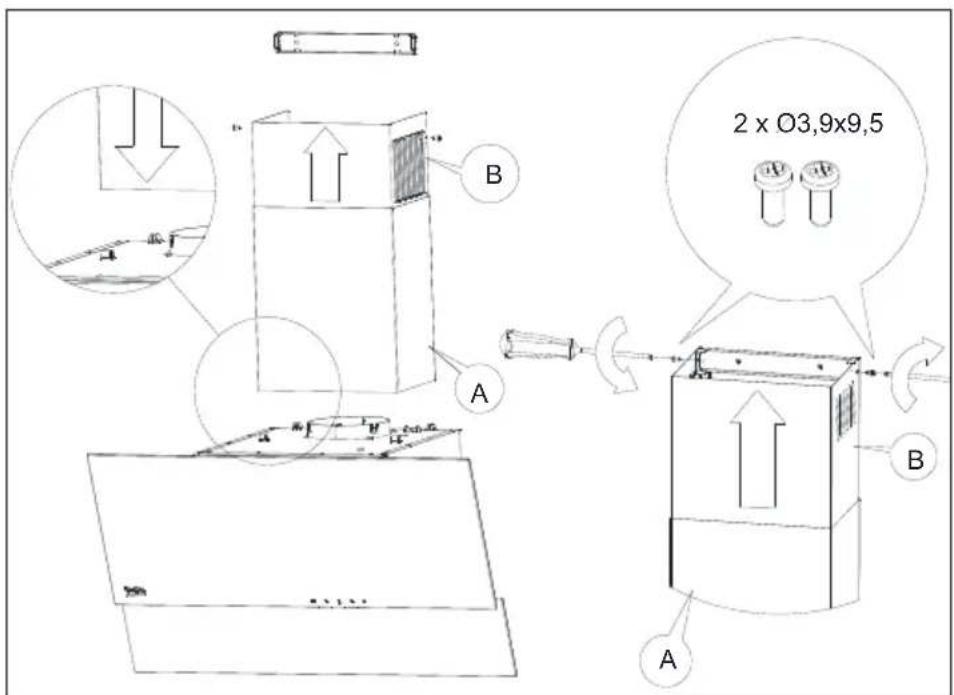

5 Установка устройства

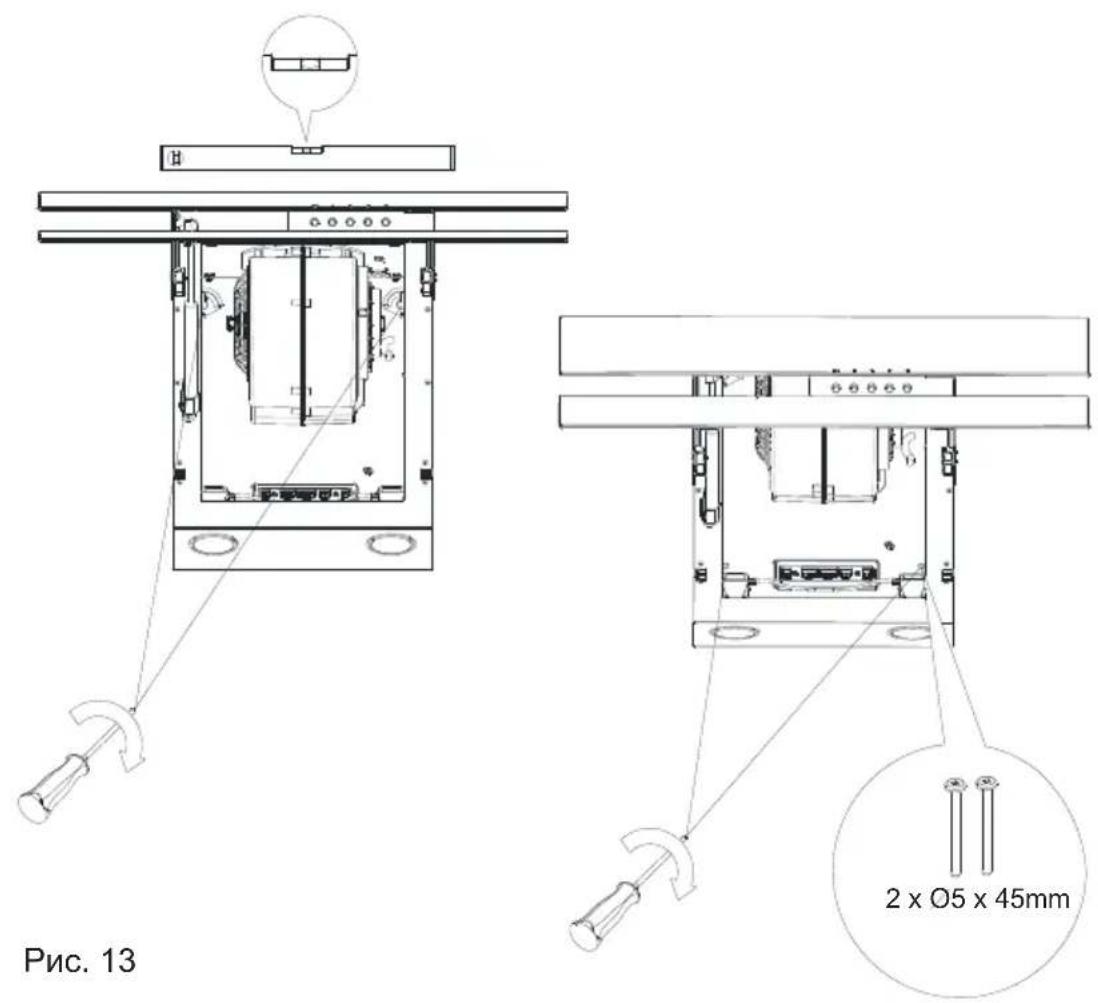

Рис. 13 2 x 05 x 45mm

Рис. 14

2 x 03,9x9,5 A B A B

6 Устранение неисправностей

Устранение неисправностей	Причина Решение
Изделие не работает.	Проверить предохранитель. Предохранитель может быть отключен, включите его.
Изделие не работает.	Проверьте электрическое соединение.	Напряжение в сети должно составлять 220-240 В.
Изделие не работает.	Проверьте электрическое соединение.	Проверьте, работает ли другое оборудование на кухне.
Не горит лампа освещения.	Проверьте электрическое соединение.	Напряжение в сети должно составлять 220-240 В.
Не горит лампа освещения.	Проверьте выключатель лампы. Выключатель лампы должен находиться в положении «вкл.».
Не горит лампа освещения.	Проверьте лампы. Лампы изделия должны быть исправны.
Изделие не обеспечивает эффективный забор воздуха.	Проверьте алюминиевый фильтр. При обычных условиях эксплуатации алюминиевый фильтр необходимо чистить не реже раза в месяц.
Изделие не обеспечивает эффективный забор воздуха.	Проверьте воздушную заслонку вентиляционной трубы.	Заслонка вентиляционной трубы должна находиться в положении «вкл.».
Изделие не обеспечивает эффективный забор воздуха.	Проверьте угольный фильтр. При обычных условиях эксплуатации в изделиях, оборудованных угольным фильтром, его замену следует производить каждые 3 месяца.

Производитель: "Arçelik A.S."

Karaağaç Caddesi No: 2-6 Sütlüce, 34445, Turkey

(Maan Sp.Zo.o. Польша, Podole 9, 05-600 Grojec, Poland)

Импортер на территории РФ: ООО «БЕКО»

Юридический адрес: 601021 Россия, Владимирская обл., Киржачский р-н, дер.

Федоровское, ул. Сельская, д. 49

Дата производства включена в серийный но мер продукта, указанный на этикетке, расположенной на продукте, а именно:

первые две цифры серийного номера обозна чают год производства, а последние две – ме сяц.

Например, «10-100001-05» обозначает, что продукт произведен в мае 2010 года.
