Tehnilised andmed	140 cm3 mootor, 46 cm niidulaius, reguleeritav niidukf5rgus 30 kuni 75 mm, kaal 25 kg
Kasutamine	Ke4siniiduk, sobib keskmise suurusega aedadele, bensiinimootor
Hooldus ja remont	Regulaarne f5litaseme kontroll, f5hufiltri puhastamine, teritamine soovitatav pe4rast iga hooaega
Ohutus	Soovitatav kaitseseadmete kasutamine, mitte kasutada vihmasel ajal, järgida kasutusjuhendi ohutusjuhiseid
Üldinfo	2-aastane garantii, varuosad saadaval, ke4ttesaadav je4relmfcneteenindus

Korduma kippuvad küsimused - M46110R Classic MCCULLOCH

Kuidas alustada MCCULLOCH M46110R Classic niidukit?

Veenduge, et paak on bensiiniga täis ja f5litaseme on f5ige. Tõmmake starteri nöf6ri, hoides samal ajal ohutushooba, et mootorit se4tta saada.

Mida teha, kui niiduk ei käivitu?

Kontrollige bensiinime4e4r, veenduge, et starteri nöf6r pole kahjustatud ja f5hufilter on puhas. Kui probleem pe4rsub, vaadake lisalahenduste saamiseks kasutusjuhendit.

Kuidas reguleerida niidukf5rgust?

Kasutage rataste juures asuvat niidukf5rguse reguleerimise hooba, et seada soovitud niidukf5rgus. Veenduge, et niiduk on enne reguleerimist ve4ljas lfclitatud.

Mida teha, kui niiduk je4tab niitmata ribasid?

Kontrollige, et tera on terav ja mitte kahjustatud. Veenduge ka, et niidukf5rgus on korrektselt seadistatud ja et niidate mitte liiga kiiresti.

Kuidas hooldada MCCULLOCH M46110R Classic niidukit?

Puhastage regulaarselt tera ja niiduki alus. Vahetage f5li ja f5hufilter vastavalt juhistele. Kontrollige ka sfcdameid ja vahetage vajadusel.

Kust leida niiduki varuosi?

Varuosi saab osta volitatud MCCULLOCHi edasime4e4rijatelt, ametlikult veebisaidilt vf5i spetsialiseeritud aianduspoodidest.

Milline on MCCULLOCH M46110R Classic niiduki garantii?

Niidukil on tavaliselt 2-aastane garantii. Palun vaadake kasutusjuhendit konkreetsete tingimuste ja garantiitingimuste kohta.

Kuidas talveks niidukit hoiustada?

Optimaalseks hoiustamiseks te4itke bensiinipaak tf5hjaks, puhastage tera ja niiduki alus ning hoidke seda kuivas ja kf5rvaldatud kohas.

KASUTUSJUHEND M46110R Classic MCCULLOCH

ETTEVAATUST! Vaaral voi hooletul kasutamisel voib seade olla ohtlik, pohjustada raskeid vigastusi voi kasutaja ja teiste inimeste surma.

Loe kasetsemisopetus pohjalikult labi, et koik eeskirjad oleksid taiesti arusaadavad, enne kui seadet kasutama hakkad.

Vaata, et toöpiirkonnas poleks võöraid isikuid.

Vältimaks soovimatut käivitumist, eemaldage süutejuhe süutekuünlalt.

Väljaviskuvate ning tagasipörkavate asjade oht.

Ettevaatust - liikuvad terad. Hoidke jalgu ja kasi.

Hoiatus: poorlevad osad. Hoidke kaed ja jalad eemal.

Seade vastab EL kehtivatele direktiividele.

Umbritsevasse keskkonda leviv mura
vastavalt Euroopa Uhenduse direktiivile.
Andmed seadme emissiooni kohta on toodud
peatukis Tehnilised andmed ja etiketil.

Arge kasutage seadet siseruumis
voi kohas, kus pole ohitust.
Heitgaasis on vingugaasi, mis on
varvitu ja lohnatu eluohtlikult
murgine gaas.

Plahvatusoht

Ara lisa kutust, kui mootor pole valja lulitatud.

Kuum pind.

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Naitab ohtlikku kehavigastust voi kasutaja surma pohjustavat voi lahedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

TAHTIS!

TAHTIS! Naitab vigastuste ohtu kasutajale voi ohtu lahedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TÄHELEPANU! Nättab lähedalolevate objektide vöi seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

ESITLUS

Sisukord Lugupeatud tarbija!

SÜMBOLITE TAHENDUS

Sumbolite tahendus 197

Hoiatustasemete selgitus 197

ESITLUS

Sisukord 198

Lugupeetud tarbija! 198

MIS ON MIS?

Mis on mis muruniidukil? 199

SEADME OHUTUSVARUSTUS

Uldised napunaited 200

KOKKUPANEK JA REGULEERIMINE

Uldised napunäited 201

Kaepeide 201

Nittmiskorgus 201

Koguja 201

Isiklik ohutusvarustus 203

Uldisedohutuseeskirjad 203

Pohiline loikamistehnika 204

Transport ja hoiustamine 204

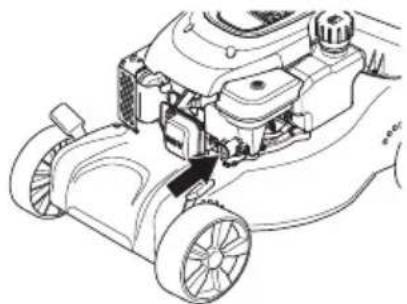

Käivitamine ja seiskamine 205

HOOLDUS

Uldised napunaited 206

Hooldusskeem 206

Uldkontroll 206

Suutekuunlad 207

Sidurikaabli seadistamine 208

Ohuifiter 208

Olivahetus 208

Kutusesüsteem 208

TEHNILISED ANDMED

Tehnilised andmed 209

Uenduslike kettsaagide sari kestis labi aastakumnete ja ettevote laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikttaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid.

Tänapäeval jätkab McCulloch Husqvarna grupi osana voïmsate mototorite, tehniliste uuenduste ja tugeva inseneritö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmärkideks. Meie eesmärkideks on langetada kutusekulu,heitgaase ja mürataset, samuti tõsta ohutust ja kasutajasobralikkust.

Me loodame, et jääte omä McCullochi tootega rahule, sest see on moeldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- voi teenindusabi, kasutage meie teenusepakkujate otsingumootorit Aadressil www.mcculloch.com.

McCulloch tootab pidevalt oma toodete edasiarendamise alal ja jatab seetottu endale oguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

Selle kasutusjuhendi saate samuti alla laadida Aadressilt www.mcculloch.com.

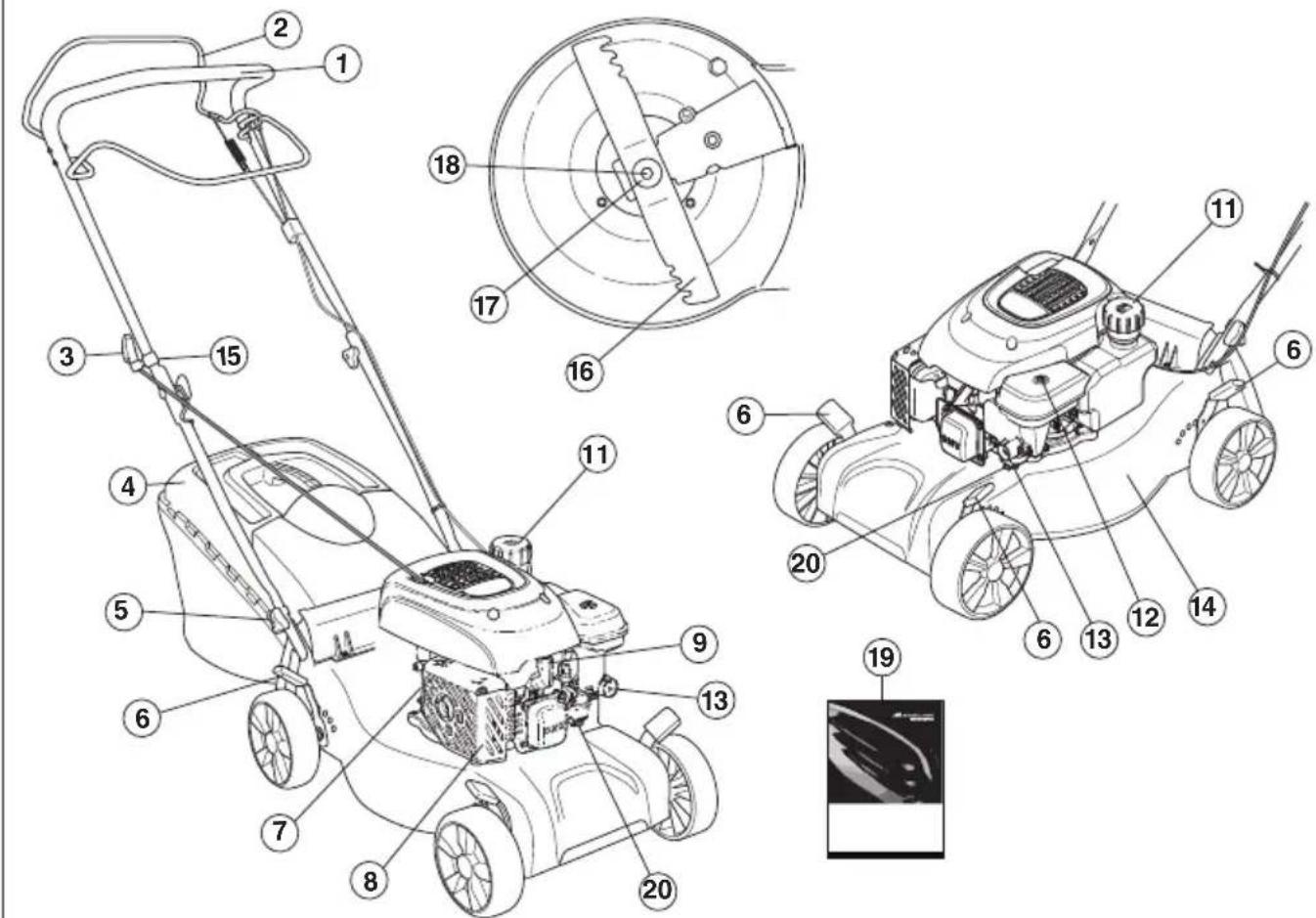

MIS ON MIS?

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasivehoob (M46-110R)
3 Kaiviti käepide
4 Koguja
5 Kaepide, kaepideme korguse reguleerimine
6 Niitmiskorguse regulator
7 Olivarras/olipaak
8 Summuti
9 Suutekuunlad
10 Alumise käepideme kinnitus

11 Kutuse lisamine
12 Ohuifilter
13 Etteandpumba kummipois
14 Lioketerakate
15 Starteri noori juhik
16 Tera
17 Vedruseib
18 Löketera polt
19 Käsitsemisopetus
20 Karburaatori ujukambri tuhendusava kork

SEADME OHUTUSVARUSTUS

Uldised napunäited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist. kontrollimist ning pöhihooldust, mis tagab ohutu too.

ETTEVAATUST! Ara kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustookojas parandada.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originauldelile ega voite ka kasutada sellist seadet, millest voib arvata, et keegi on selle umber ehitanud.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Löiketerakate

• Läiketerakate on ette nähtud vibratsiooni vähendamiseks ja läikekahjude ohu vähendamiseks.
  Löikurikatte kontrollimine
• Kontrolli, et loiketerakate on terve ja ilma nahtavate defektideta, naiteks materjalipragudeta.

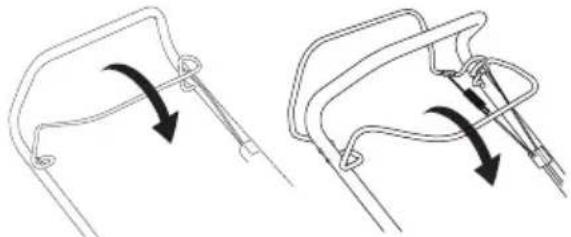

Mootoripiduri hoob

• Mootoripidur on ette nahtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Laske täisgaasil toötada ning seejärel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul. Vötke ühendust volitatud toökojaga.

Summuti

ETTEVAATUST! Arge kunagi kasutage ilma summutita voi viga saanud summutiga seadet. Vigane summuti voib suurendada mürataset ja tuleohtu. Hoidke tulekustusvahendid käepärast.

Summuti laheb seadme tootamisel vaga kuumaks ja on kuum ka parast seadme valja lulitamist. See kehtib ka tuhikaigul tootamise kohta. Olge tootamisel hoolikas ja ettevaatlik, eriti siis, kui tootate tuleohtlike gaaside ja muude materjalide lahedal.

• Summuti ülesandeks on hoida minimaalset murataset ja suunata mootoriheitgaasid operatorist eernale.

Summuti kontroll

Kontrollige korraparaselt, kas summuti on terve ja kas see on korralikult kinni.

KOKUPANEK JA REGULEERIMINE

Uldised napunäited

TAHTIS! Valtimaks soovimatut käivitumist, eemaldage Süütejuhe Süütekünlalt.

Käepide

Koostamine

Ulapide

Pange käepideme torukonstruktsoon tapselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

Kinnitage kaablid rihmade abil käepideme kulge. Vältinge kaabite kinnitamisel nende liigset pingutamist.

Niitmiskörgus

MÄRKUS! Ara seadista niitmiskörgust liiga madalaks, kuna ebatasasuste korral voivad loiketerad käia kungaste vastu.

Körgema Iöikekörguse valimiseks liigutage hooba taha, madalama valimiseks ette.

Mudelil M40-110 CLASSIC, M46-110 CLASSIC, M46-110R CLASSIC on neli juhtseadist, uks iga ratta kohta.

Koguja

Koguja paigaldamine

1 Pange murukoguri raam murukotti nii, et koti jaik osa jaab pohja.

2 Kinnitage murukott raami kulge kasutades kiirklambreid.

• Tõstke väljaske kaitse üles, et multšikork paigaldada/ eemaldada.

Kinnitage vedru konksuga raami kulge.

Oli lisamine

• Olipaak on tarnimisel tuhi. Oli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootorioli tuleb vahetada vastavalt mootori kasutusjuhendile.

Üldised napunäited

ETTEVAATUST! Kui mootor tootab suletud voi halva ohtusega ruumis, voib seade pohjustada lambumissurma voi lingugaasimurgistuse.

Kütus ja kutuseaurud on väga tuleohtlikud ning voivad pöhjustada ohtlikke kahjustusi sissehingamisel voi nahale sattumisel. Olge ettevaatlik kutuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kutust Hästi ðhustatavas kohas.

Mootoriheitgaasid on kuumad ja voivad sisaldada sademeid, mis voivad tekitada tulekahju. Sellepärast arä käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Arge suitsetage kutuse lahedal ega pange sinna kuumi esemeid.

Küttesegu

MARKUS! Seadmele on paigaldatud neljatakimootor. Jalgige, et motoris oleks alati piisavalt oli.

Bensiin

• Kasuta kvaliteetset plii- voi pliivaba bensiini.
• Soovituslik madalaim oktaanarv on 90 (RON). Kui te toötate 90st madalama oktaanarvuga kutusega, tekib mootori kuumenemine. See voib mootorit kahjustada ja pöhjustada tõsiseid mootoririkkeid.
  Kui on saadaval keskkonnasaastlikku, nn. alkulaatkutust, tuleb seda kasutada.

Mootorioli.

MARKUS! Kontrolli enne muruniiduki käivitamist olitaset.
Liiga madal olitase vöib pöhjustada tõsiseid
mootorikahjustusi. Vaadake juhiseid peatükist „Houldus".

• Mootorioli tuleb vahetada vastavolt mootori kasutusjuhendile. Vt soovitatav olituupi mootori kasutusjuhendist. Arge kasutage kahetaktimootori oli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist moni minut jahtuda.

Bensiini mahaloksumise valtimiseks kasutage kutuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult,
et üleröhk saaks aeglaselt vaheneda.

Puhkke kütusepaagi korgi ümbrus puhtaks.

Pärast kutuse lisamist pinguta korki hoolikalt. Hooletus voib pohjustada tulekahju.

Enne käivitamist vii seade vahemalt 3
meetri kaugusele kutuse lisamise paigast.

Ara käivita seadet:

Kui kutus voi mootorioli on tilkunud masinale, kuivata koik pritsmed ja lase bensiinijäkidel aurustuda.
- Kui kutust on sattunud Su kehale voi riietele, vaheta riided. Pesu puhtaks kehaosad, kuhu on sattunud kutust. Pesvee ja seebiga.
Kui seadmest pihkub kutust. Kontrolli korraparaselt, et kutust ei lekiks kutusepaagi korgi vahelt voi voolikust.

Transport ja hoiustamine

• Ara hoia seadet ega kutust seal, kus pihkumise korral kutuseaurud voivad kokku puutuda sādemete voi lahtisite tulega, nait. masinate, elektrimotorite, releede, lulitite, soojaveekatelde jt. seadmete laheduses.
• Hoia ja transpondi kutust selleks ettenahtud nous.

• Masina pikaajalisel hoiundamisel tuleb kutusepaak ja karburaatori ujukikamber tuhjendada. Kusige teavet liigse kutuse kaitlemise kohta kohlukust bensiinijaamast.

Isiklik ohutusvarustus

Seadmega tootamisel tuleb kasutada ettenahtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei valista onnetusi, kuid vahendab vigastuse astet. Palu seadme muujalt abi sobiva varustuse valimisel.

Kasuta alati:

Kui muratase ületab 85 dB piiri, kasutage körvaklappe.
Vastupidavad, mittelibisevad jalatsid.
Tugevad pikad puksid. Åra kanna lühikesi pukse vöi sandaale ega ole paljajalu.
Vajadusel tuleb kasutada kindaid, naiteks loikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Uldised ohutuseeskirjad

Selles osas kirjeldatakse pohlisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisopetus põhjalikult läbi, et koik eeskirjad oleksid täesti arusaadavad, enne kui seadet kasutama hakkad.
• Arge unustage, et seadme operator vastutab seadmest tingitud ohtude ning onnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olerma tailikult loetavad.

Koiki olukordi, mis vöivad seadme käitamisel ette tulla, ei ole voimalik kirjeldada. Olge alati ettevaatlik ja lahtuge tervest moistusest. Kui salute ebaturalisena tunduvasse olukorda, lopetage too ning otseige asjatundlikku abi. Põrduge edasimuüja, hoolduskeskuse vöi kogenud kasutaja poole. Arge uritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab toottades elektromagnetvälja. Teatud tingimustel voib vali hairida aktiivsete voi passiivsete meditsiniliste implantaatide tdd. Tõsiste voi surmaga loppevate kahjustuste riski vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nou omarsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral vöi hooletul kasutamisel vöib seade olla ohtlik, pöhjustada raskeid vigastusi vöi kasutaja ja teiste inimeste surma.

Arge lubage seadet kasutada voi hooldada valjaoppeta inimesi voi lapsi.

Ohutuse tagamiseks taleks fuusilise voi vaimse puudega voi terviserikkega inimestel seadet kasutada vaid jarevalve all.

Ara luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisopetuse sisust aru saanud.

Arge tootage seadmega, kui te olete vasinud, ravimite voi alkoholi moju all, ms voivad mojutada teie otstamisvoimet, nagemist ja keha valitsemist.

ETTEVAATUST! Kooskolastuseta muudatused ja mitteoriginaalosad voivad pohjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsioni ei tohi muuta ilma tootja loata.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega voite ka kasutada sellist seadet, millest voib arvata, et keegi on selle umber ehitanud.

Ara kasuta vigastatud seadet. Kontrolli ja hoolda seadet korraparaselt, nagu käsitlemisopetuses noutud. Teatud hooldust tohib teha ainult vastava valjaoppe sanud spetsialist.

Kasuta alati originalosi.

Tööplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid vãivad öhku paiskuda ning tabada inimesi vãi esemeid. Hoidke körvalised isikud ja loomad ohutus kauguses.
• Arge kunagi kasutage seadet halva ilmaga, eriti udu, vihma, niiskete voi margade tootingimuste, tugeva tuule, liigse kulma ning pikseohu korral jms oludes. Kulma ilmaga tootamine on vaga vasitav ja sellega kaasneb muid ohte, nagu liber maapind.
• Kontrollige umbrust ja veenduge, et miski ei saa hairida teie kontrolli seadme üle.
• Ettevaust juurte, kivide, okste, aukude, kraavide jms.
  Körges rohus voib takistusi mitte margata.
• Nölvade niitmine vöib olla ohtlik. Ära kasuta muruniidukit väga järskudel nölvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
  Kallakul peab käik kulgerma nõlvakaldega risti. Mööda nõlva üles ja alla kääia on palju raskem.
• Ettevaatust nurkade ja vaatevalja varjavate objektide laheduses.

Tööohutus

• Muruniiduk on ette naitud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.
• Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.
• Åra kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektset paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.
• Valdi loiketera loke vastu voorkehi nagu kivid, pujuured voi muu sarnane. Selle tagajrjel voib loiketera nirks mutuda ning mootorivoll koverduda. Kover telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb loiketera eemaldumise oht.
• Pidurihoob ei tohi masina too ajal olla pusivalt kinnitatud käepideme kulge.
• Aseta muruniiduk stabilisele tasasele aluspinnale ja käivita see. Jälgí, et löketera ei satuks kontakti maapinna vöimuuude esemetega.
• Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke kaed ja jalad likuvatest teradest eemal.
• Arge kallutage tootava mootoriga seadet.
• Masinat-too ajal enda suunas tommates tuleb olla aarmiselt tahelepanelik.
• Ara kunagi tõsta või kanna muruniidukit, kuiSELL mootor onkävitatud. Kui pead muruniidukit tõstma, seiska kõigepealt mootor ning eemalda süutekaabel süutekuünlalt.
• Arge niitke muru tagurpidi liikudes.

• Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

• Āra kunagi jookse toötāva masinaga. Muruniidukiga tuleb alati toötada käies.

• Enne niitmiskorguse muutmist seiska mootor. Arge seadistage, kui mootor tootab.
• Mitte kunagi arge jatke tootava mootoriga seadet jarelevalteta. Lulitage mootor valja. Veenduge, et loikeosa on lopetanud poorlemise.
  Kui puutete seadmega vastu mingit körvalist eset voi kui vibratsionlakkab, katkestage kohe too ja lulitage seade valja.Votke sutejuhe suutekuunla kuljest lahti. Kontrollige, kas seade pole sanud kahjustusi. Parandage vajadusel.

Pöhiline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nuri tera lioikab ebauhtlaselt ning rohuliblede lioikepind tombub kollaseks.
• Ara kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida koigepealt suure niitmiskorgusega. Seejarel kontrolli tulemust ja langeta korgus sobiva tasemeni. Kui muru on eriti korge, sida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et valtida triipude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et välṭida vedamise kaigus voimalikke kahjustusi ja onnetusi.
• Hoidke seadet suletud ruumis, lastele ning körvalistele isikutele kattesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja kulma eest kaitstud khas.
  Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine".

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisopetus pöhjalikult labi, et koik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et toöpiirkonnas poleks võraid isikuid.
• Hooldage iga paev. Vaadake juhiseid peatukist „Hooldus".
  Jälg, kas suutekaabel on korralikult suutekünlal.

Käivitamine

Köikidel mudelitel on käsitsi juhitav öhuklapp (täitepumba membraan).

Enne muruniiduki esmakordset käivitamist vajutage viis korda kutusepumpa. Järgmistel kordadel, kui masin kalma mootoriga käivitate, vajutage kutusepumpa kolm korda.

Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

Seiske seadmetaga.
Votke kaivitikaepidemest kinni, tommake kaivitusnoor parema kaega aeglaselt valja, kuni tunnete vastupanu (kaiviti hambad haakuvad). Tommake hooga, nii et mootor kaivitub. Kaivitusnori ei tohi kerida kae umber.

Ajam

(M46-110R CLASSIC)

• Ajami käivitamiseks vajutage edasivehooba käepideme poole.

• Enne masina enda poole tombamist vabastage ajam ja likake masinat umbes 10 cm edasisuunas.

Seiskamine

Mootor seiskub, vabastades mootoripiduri hoova.

• Pidurihoova vabastamisel lahutatakse ka vedu.
• Ainult ajami voib lahti uhendada, vabastades veidi piduripedaali.

HOOLDUS

Uldised napunaited

ETTEVAATUST! Seadme kasutaja voib teha ainult selliseid hooldamis- ja korrastustoid, mida on kirjeldatud kAESOLEVAS kasutusjuhendis. Keerukamate toode tegemiseks tuleb poorduda tokotta.

Kontrolli ja/voi hooldust tuleb teha valja lilitatud mootoriga. Valtimaks soovimatut kaivitumist, eemaldage siutejuhe siutekuunlalt.

Kui seadet ei hooldata oigesti ja korraparaselt ja seadet ei paranda asjatundja, voib seadme tooiga liheneda ja tekkida oht onnetuste tekkeks. Lisateabe saamiseks vota uhendust lahima hooldustookojaga.

TAHELEPANU! Masina kallutamisel jalgige, et ohufilter jäks kõige körgemale.

• Kasuta alati originalo.

Hooldusskeem

Hooldusskeemil on naha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustoid tuleb teha. Vaheajad on arvutud eeldusel, et sedet kasutatakse iga paev, ning need voivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süütekūnlaad Öhufilter
Välispidine puhastus	Summuti* Kütuses	üsteem
Öli tase.
Löikeseade
Löiketerakate*
Sidurikaabli seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatukist „Seadme ohutusvarustus".

Uldkontroll

• Kontrolli, et kruid ja mutrid oleksid korralikult kinnitatud.
• Asendage koik kahjustatud, kulunud voi katkised osad.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Ara kasuta masina puhastamiseks survepesu.
• Ara kunagi pritsi vett otse mootorile.
• Puhasta käiviti ðhuimemisava. Kontrolli käivitit ja selle nöori.
• Lõiketerakatte alt puhastamisel keera masina süutekuunal ülespoole. Tuhendage bensiinipaak.

Oli tase

Olitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli olitaset mootevardaga olipaagi korgi kuljes.

Eemaldage ölipaagi kork ning puhkke ölivarras puhtaks.
- Pange ðlavarras uUESTi paiki.
Kui olitase on madal, lisa mootorioli kuni olivarda ülemise tasemeni.

HOOLDUS

Löikeseade

• Kontrolli loikeosa seisukorda, et seal poleks vigastusi voi pragusid. Vigastatud voi pragudega loikeosad tuleb välja vahetada.
• Jälgii, et Sul oleks alati hásti teritatud ja Ñigesti tasakaalustatud lóiketera.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid tasakaalustada.

Kui niiduk soidab takistuse otsa ja loiketerad lahevad katki, tuleb need vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta loikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lioketerad on vaga teravad ning loikekahjustused voivad tekkida vaga kergesti.

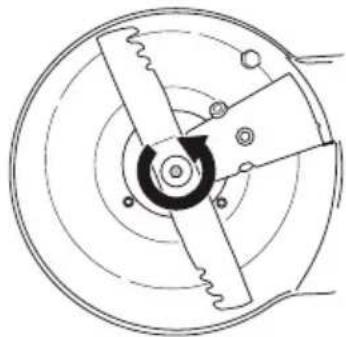

Lahti vötmine

Keera lahti polt, mis hoiab loiketera.

Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas loiketera polt on terve ja mootorivoll ei ole kover.

Koostamine

• Tera tuleb paigaldada nii, et nurga all olevad otsad on suunatud üles katte poole.

Jälgi, et lokietera on teljel öigesti keskel.

Paigalda seib ja kruvi polt korralikult kinni. Polt tuleb pingutada pingutusmomendiga 45-60 Nm.

Keerake tera kæga, veendumaks, et see pörleb vabalt.
- Proovikäivitage seade.

TAHTISI!

Olge alati ettevaatlik ja lahtuge tervest moistusest. Valtige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi lübilugemist tunnete veel ebakindlust, kúsige enne jatkamist nou asjatundjalt. Vötke ühendust volitatud toökojaga.

Kasutage alati ainult originaalvaruosi. Lisateabe saamiseks vaadake jaotist "Tehnilised andmed".

Süutekuünlad

MARKUS! Kasuta alati soovitatud suutekuunla tuupi! Vale sutekuunal viob vigastada kolbi voi silindrit.

Kui seadme voimsus on vaike, kavitada on raske voi seade tootab tuhikagul ebauhtlaselt, kontrollige alati koigepealt, kas sutekuunal on korras, enne muude abinoude rakendamist.
Kui sutekuunal on maardunud, puhistage see ja kontrollige elektroodi vahet. Vt elektroodi vahet sutekuunla tehiliselt andmelehelt. Vajaduse korral vahete valja.

Sidurikaabli seadistamine

Tappisreguleerige trossi reguleerkruvi kasutades.

Kui siduritrossi tappisreguleerimisest ei piisa, teostage jamereguleerime.
- Pikendage trossi tappisreguleerimise kruvi kasutades.
- Siduritrossi jämereguleerimiseks kinnitage seda sidurilati erinevate klambrite külge. Seejärel teostage trossi tappisreguleerime.

Ohufilter

Eemalda ohufiltri kaitse ja demonteeri ohufilter.
- Pikemat aega kasutad ×hufilrit ei saa enam taiesti puhtaks. Sellepärast tuleb see korraparaselt uuega asendada. Vigastatud ×hufilter tuleb kohe välja vahetada.
- Jälgä paigaldamisel, et öhufilter on tihedalt vastu filtrihoidikut.

Puhastage paberfilter.

• Puhastage filter, koputades seda tasase pinna vastu. Arge kunagi kasutage filtri puhastamiseks bensiiniga lahustit, nt petroleumi, ega suruohku.

Puhastage vahtkummist filter.

Vötke vahtkummifilter āra. Peske filtrit korralikult leiges seebivees. Pārast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Körge survega suruðhk vöib vahtkummit kahjustada. Pārast puhasamist tuleb filter mootoriīliga sisse olitada. Pühkige liigne ùli āra, surudes puhast riidelappi filtri vastu.

Olivahetus

Tuhjenda kutusepaak.
Keera lahti olipaagi kork.
- Aseta kohale sobiv nou olikogumiseks.
Lase oi valja, kallutades mootorit nii, et oli voolab taitetoru kaudu valja. Masina kallutamisel jalgige, et ohufilter jaaks koige korgemale. Kusi lahimast bensiinijaamast, kuhu saad araanda kutuse ja mootorioli jaagid.
Täitke hea kvaliteediga uue mootoriöliga. Vt mootoriga kaasas olevat kasutusjuhendit.

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kutusevoolikut. Vajadusel vahetage.

TEHNILISED ANDMED

Tehnilised andmed

	M40-110 CLASSIC M46-110 CLASSIC M46-110R CLASSIC
Mooter
Mootori tootja Rato Rato Rato
Silindri maht. cm3	113 113 113
Kiirus, rpm 2950 2950 2950
Mootori nimivöimsus, kW (vt märkus 1) 1,6 1,6	1,6
Süütesüsteem
Süütekünlad Torch A5RTC Torch A5RTC Torch	A5RTC
Elektroodide vahe, mm 0,7 0,7 0,7
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 0,8 0,8 0,8
*Mootoriöli SAE 30/SAE 10W-30 SAE 30/SAE	10W-30 SAE 30/SAE 10W-30
Kaal
Seade tühjade paakidega, kg 23,6 26,5 29,2
Mūraemissionon (vt. märkust 2)
Mūra vōimsustase, dBA	90	92	92
Mūra vōimsustase, garanteeritud LWA dBA	98	100 100
Mūratase (vt. märkust 3)
Mūrarōhutase kasutaja körva juures, dB (A)	80	85	85
Vibratsionitase, a hveq (vt. märkust 4)
Käepide, m/s2	3,7 4,8 5,0
Lõikesüsteem
Niitmiskörgus, mm	20-75	30-80	30-80
Töölaius, cm	40	46	46
Tera	Combi 40	Combi 46	Combi 46
Tootenumber 5871590-10 5811889-10	5811889-10
Kogumiskoti maht, liitrit	50	50	50

1. markus: Mootori naidatud voimsusklass on antud mootorimudeli jargi toodetud tuupmootori keskmine netovimsus (kindla porete arvu juures), mdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnd mootoritel vib see vaartus pisut erineda. Seadmele paigaldatud mootori tegelik efektivvoimsus oleneb tokiirusest, keskkonnatingimustest ja muudest teguritest.
2. markus: Umbritsevasse keskkonda leviva mura voimsus (LwA). moedetud vastavalt EU direktivile 2000/14/EU.
3. markus: Helirohutase standardi ISO 5395:2013 järgi. Helirohutase kohta toodud andmete statistiline dispenssoon (standardhäve) on 1,0 dB (A).
4. markus: Vibratsionitase standardi ISO 5395:2013 jrgi. Vibratsionitiseme kohta toodud andmete tuupiline statistiline dispersionon (standardhale) on 0.2m / s^2
   *Kasutage kvaliteedi SF, SG, SH, SJ voi korgema kvaliteedi mootorioli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale valiskeskkonna temperatuurile sobivaim viskoossus.

SIMBOLU NOZIME

Simbolu nozzle

BRIDINAJUMS!Nepareizi vai pavirsi lietota masina var but bistams darbariks, kas var lietotajam vai citiem izraisit nopietnas traumas vai naes gadijumus.
