M46110R Classic - Sekačka na trávu MCCULLOCH - Bezplatný návod k obsluze

Technické vlastnosti	Motor 140 ccm, šířka střihu 46 cm, nastavitelná výška střihu od 30 do 75 mm, hmotnost 25 kg
Použití	Ruční sekačka na trávu, ideální pro středně velké zahrady, benzínový pohon
Údržba a opravy	Pravidelná kontrola oleje, čištění vzduchového filtru, doporučené broušení nože po každé sezóně
Bezpečnost	Doporučené ochranné vybavení, nepoužívejte za deště, dodržujte bezpečnostní pokyny v manuálu
Obecné informace	2letá záruka, dostupné náhradní díly, dostupný zákaznický servis

Často kladené otázky - M46110R Classic MCCULLOCH

Jak nastartovat sekačku MCCULLOCH M46110R Classic?

Ujistěte se, že nádrž je plná benzínu a olej je na správné úrovni. Táhněte za startovací šňůru a současně držte bezpečnostní páku pro nastartování motoru.

Co dělat, když se sekačka nespustí?

Zkontrolujte hladinu benzínu, ujistěte se, že startovací šňůra není poškozená a že vzduchový filtr je čistý. Pokud problém přetrvává, podívejte se do uživatelské příručky pro další řešení.

Jak nastavit výšku střihu?

Použijte páku pro nastavení výšky umístěnou u kol, abyste upravili výšku střihu podle svých preferencí. Ujistěte se, že je sekačka vypnutá před provedením úpravy.

Co dělat, když sekačka nechává nesekané pruhy?

Zkontrolujte, zda je nůž dobře nabroušený a nepoškozený. Také se ujistěte, že je výška střihu správně nastavena a že sekačka není při sečení příliš rychlá.

Jak se starat o sekačku MCCULLOCH M46110R Classic?

Pravidelně čistěte nůž a spodní část žacího krytu. Měňte olej a vzduchový filtr podle doporučení v manuálu. Také kontrolujte zapalovací svíčky a v případě potřeby je vyměňte.

Kde najdu náhradní díly pro sekačku?

Náhradní díly lze zakoupit u autorizovaných prodejců MCCULLOCH, online na oficiálních stránkách nebo v specializovaných zahradnických obchodech.

Jaká je záruka na sekačku MCCULLOCH M46110R Classic?

Sekačka je obvykle kryta dvouletou zárukou. Podrobnosti a podmínky záruky naleznete v uživatelské příručce.

Jak skladovat sekačku v zimě?

Pro optimální skladování vypusťte nádrž benzínu, vyčistěte nůž a spodní část sekačky a uskladněte ji na suchém místě chráněném před mrazem.

NÁVOD K OBSLUZE M46110R Classic MCCULLOCH

SK Návod na obsluhu 236-248

HR Prirucnik 249-261

SI Navodila za uporabo 262-274

CZ Navod k pouziti 275-287

Nebezpečenstvo výbuchu

Pred doplhanim paliva vzdv yypnite motor.

Horuci povrch.

Vysvetlenie výstražnych urovní

Varovania su odstupnovane do troch urovn.

VAROVANIE!

Obsah Vázeny zákazník,

KLUCK SYMBOLOM

Kluck symbolom 236

VysvetlenieVystražnych urovní 236

PREZENTÁCIA

Obsah 237

Vázeny zákaznik, 237

COJE C0?

Popis Častí kosačky: 238

BEZPECNOSTNÉ VYBAVENIE STROJA

Vseobecne 239

MONTAZ A NASTAVENIA

Vseobecne 240

Drzadlo 240

Vyska rezu 240

Zberac 240

Vzduchovy filter 247

Vymena oleja 247

Palivovy systém 247

TECHNICKE UDAJE

Technické udaje 248

V priebehu desatroci sa obnovovala ponuka inovativnych retazovych pil a spolochnost rozirila svoje aktivity, najskor vyrobou motorov pre lietadla a motokary v 50. rokoch, potom vyrobou mini retazovych pil v 60. rokoch. Neskor, v 70. a 80. rokoch, boli do ponuky pridané vyzinače a fukacie vysavace.

11 Doplinienie nadrze
12 Vzduchovy filter
13 Membránaprimeru
14 Krytrezacej ccasti
15 Drzadlo snury startera
16 Rezačka
17 Perová podložka
18 Skrutka rezaceho zuba
19 Návod na obsluhu
20 Vypustacia skrutka valca karburatora

BEZPECNOSTNÉ VYBAVENIE STROJA

Všeobecné

Nikdy nemeinte povodnu konstrukciu stroja a nepouzivaje ho, ak sa zdá, ze ju zmenil niedto iny.

Zabrante neumyselnému nastartovaniu
vytiahnutim kábla zapal'ovania zo
zapal'ovacej sviečky.

Krytrezacej casti

• Kryt proti porezaniu je urceny na zniženie vibráci a na zniženie nebezpečenstva porezania.

Kontrola krytu proti porezaniu

Presvedcte sa. cki kryt proti porezaniu nie je poskodeny a ci nie su na nom ziadne viditelne poskodenia, napr. prasklyn.

Pustite stroj na plny plyn a potom uvolnite rukovat brzdy.
Motorová brzda by mala byt vždy nastavená tak, aby sa motor zastavil do 3 sekünd. Kontaktujte autorizované servisné stredisko.

Tlmič výfuku

Pri dodávyke je olejová nadrž prázdna. Olej nalievajte pomaly. PozritePokyny v rámci kapitoly Udržba. Motorovy olej by sa mal yvmieñat podla navodu na obsluhu motora.

Vseobecne

POZOR! Pred nastartovaním kosáčky skontrolujte množstvo oleja. Ak je v motore prilis málo oleja, može dojst k váznemu poskodeniu motora. Pozrite siPokyny v Časti „Udržba".

Motorovy olej by sa mal vymienat poda navodu na obsluhu motora. Odporucania, ktory typ motorovoho oleja by ste mali pouzivat, najdete v nadvode na obsluhu motora. Nikdy nepouzivaje olej urceny pre dvojtaktné motory.

Doplnanie paliva

VAROVANIE! Pred dopleninim paliva motor vždy zastavte a nechajte ho na niedkol'ko minut vychladnút.

Aby ste predisci rozliatiu, vždy používajte kanister na benzín.

Pri dopñaní paliva pomaly otvorte palivovy uzáver, tak aby sa pozvo'nau volnil akýkol'vek nadmerny tlak.

Vycistite priestor okolo uzaveru palivovej nadrze.

Po naplneni paliva starostlivo zatiahnite palivovy uzaver. Nedbanlivost moze sposobit vznik poziaru.

Pred nastartovanim sa vzdialte so strojom najmenej 3 metre od miesta doplnania paliva.

Nikdy stroj neşartujte:

• Ak ste vyliali palivo alebo motorovy olej na stroj. Poutierajte Rozliate palivo a zvy-sné palivo nechajte odparit.
  V pripe, ze vylejete palivo na seba alebo na svoje šaty, ymeinte si ich. Poumyvaje si vsetky Časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu.
• Ak zo stroja presakuje palivo. Pravidne kontrolujte, cis uzáveru nárže alebo palivovych vedení nepresakuje.

Nikdy nemeinte povodnu konstrukciu stroja a nepouzivajte ho, ak sa zdá, ze ju zmenil niedto iny.

Bezpečnost na pracovisku

Bezpečnost pri práci

VAROVANIE! Prosím, precítajte si pozorne tento námod na obsluhu a presveděte sa, Či pokynom pred použivaním stroja Rozumiete.

POZOR! Vždy použivajte odporučaný typ zapařovacej sviečky! Nesprávná zapařovacia sviečka može vázne poskodit piest/ Valec.

Ak ma stroj nizky vykon. tazko sa startup alebo ma slabé volnobezné otácky: predtym, ako podnikete iné kroky, vždy majrv skontrolujte zapařovaciu sviečku.
Ak je zapalovacia sviecka spinavá, ochite ju a skontrolujte medzeru medzi elektródami. Información o medzere zapalovacej sviecky najdete v schéme s technickymi udajmi. V priade potreby ho yvmente.

Nastavenie lanka spojky

• Jemne nastavte lanko pomocou nastavovacej skrutky.

• Ak jemné nastavenie lanka spojky nestaci, pridajte viac sily.
• Natiahnite lanko pomocou skrutky na jemné nastavenie.
• Pripevnenim lanka spojky k roznym svorkam na liste spojky napnite lanko spojky. Potom lankojemne nastavte.

Vzduchovy filter

• Odstrante kryt vzduchoveho filtra a vytiahnite filter.
  Vzduchovy filter, ktory sa pouziva nejaku dobu, nemozno celkom ochesti. Preto sa musi v pravidelnych intervaloch nahradzat novym. Poškodený filter sa musi vždy vymenit.
  Pri spatnej monta zi sa presvedcte, ci filter dobre tesni proti drziaku filtra.

Osobna zašitna oprema 255

Opencitapravilza sigurnost na radu 255

Osnovna tehnika ci scenja 256

Prijevoz i skladišenje 256

Osobna zašitna oprema

Opozorilo: rotirajovi deli. Roke in noge držite proč.

Než začnete stroj používat, prostudujte si, prosim, pečlivě námov k použiti a ubezpečte se, ze jste dokonale pochopiliPokyny v něm uvedene.

Zajistete,aby se v pracovni oblasti a jejim okoli nezdrzovaly nepovolané osoby ci zvira.

Zabraţe mozménu nahodnému spustěni odpojením zapalovacho kabel od zapalovací svicky.

Pozor na odvrzene a odrazené predmety.

Pozor na otacejici se radlicku. Chrahte svre ruce a nohy.

Varovani: rotujici casti. Udrzujte ruce a nohy mimo dosah.

Emise hluku do okoli dre direktivity Evropského spolecenstvi. Emise stroje je udána v kapitole Technické udaje a na nálepce.

Stoj nepouzivejte v uzavrenych prostorach nebo v prostorach bez odpovidajico vetrani.

Vyfukové plyny obsahuju oxid uhelnatý, což je bezbarvý, jakovatý a velmi nebezpečné plyn.

NebezpeciVybuchu

Predoplnovanimpaliva zdyvypnete motor.

Horky povrch.

Popis urovní vystrahy

Vystrahy jsou odustupnovany do tri urovn.

VYSTRAHA!

VYSTRAHA! Tato uroven je pouzita v pripadé nebezpeci vazného urazu nebo umrti obsluy nebo v pripadé nebezpeci vzniku skod v okolnim prostoru pri nedodrzeniPokynu uvedenych v teto priruce.

UPOZORNÉNÍ!

UPOZORNEN! Tato uroven je pouzita v pripadé nebezpeci urazu obsluy nebo v pripadé nebezpeci vzniku skod v okolnim prostoru pri nedodrzeniPokynu uveden'yh v teto priruce.

VAROVÁNÍ!

VAROVÁNÍ! Tato uroven je použita v pripadé nebezpečí poskozeni materialú nebo zařeni pri nedodrženiPokynu uvedenych v teto priruce.

Obsah Vázeny zákazníku,

VYSVETLENI SYMBOLU

Vysvětlení symbolú 275

Popis urovny vystrahy 275

SEZNÁMENİ SE STROJEM

Obsah 276

Vázeny zákazniku, 276

COJE CO?

Co je co na sekačce trávy? 277

BEZPEÇNOSTNÍ VYBAVA ZARIZENİ

Vseobecne 278

KOMPLETACE A SERIZENI

Vseobecné 279

Rukojet 279

Vyska seceni 279

Sberac 279

Mulcovacvlozka 279

Plnénieoleje 279

MANIPULACE SPALIVEM

Vseobecne 280

Palivo 280

Pinénpaliva 280

Preeprava a prechovavani 280

OBSLUHA

Osobni ochrannes pomucky 281

Obecná bezpečnostní opatřné 281

Hlavni principy cinnosti 282

Preeprava a prechovavani 282

Startováni a vypinéni 283

UDRZBA

Vseobecné 284

Schema technické udrzby 284

Vseobecnakontrola 284

Zapalovacsvicka 285

Serfzeni lanka spojky 286

Vzduchovy filtr 286

Vymena oleje 286

Palivovy systém 286

TECHNICKE UDAJE

Technické udaje 287

Béhem desítek let yvráběla firma Žadu prúkopnickych Žetězovych pil. Firma rostla, nejprve díky vyrobe leteckych motoru a motoru pro motokáry v padesátych letech minuleho století a posléze díky miniaturním Žetězovým pilám v letech šedesátych. Později, v 70. a 80. letech, byla vyrobní Žada rožsǐřena o vyžinače a vysavače listí.

Dnes, jakoušćast skupiny Husqvarna,Pokračuje firma McCulloch v tradici vyroby vykonnych motoru, technických novinek a vyraznych designu, které tvorily milníky po vice než pól století. Našimi hlavními prioritami je snizěné spotřeby paliva, emisi a hluchnosti a také zvyšeni bezpečnosti a uživatelského komfortu.

Samoznejme doufame, ze budete s nasim vyrobkem McCulloch spokojeni, nebot'byl vyroben tak, aby vam nerozlucne slouzil po dlouhou dobu. Jeho zivotnost dale prodlouzite tim, kdyz budete dodržovat Pokyny k pouziti, servisa u drzbé v totom navodu k pouzivani. Pokud budete potrebovat odbornou pomoc pri oprave nebo servisa, pouzijte službu Service Locator na webu www.mcculloch.com.

Společnost McCulloch se福建省 strategii neustálého vyvoje vyrobku a proto si vyhrazuje pravo menit konstrukci a vzhled vyrobku bez predchozinho upozorněni.

Tento námod je rovnéž k dispozici ke staženi na webu www.mcculloch.com.

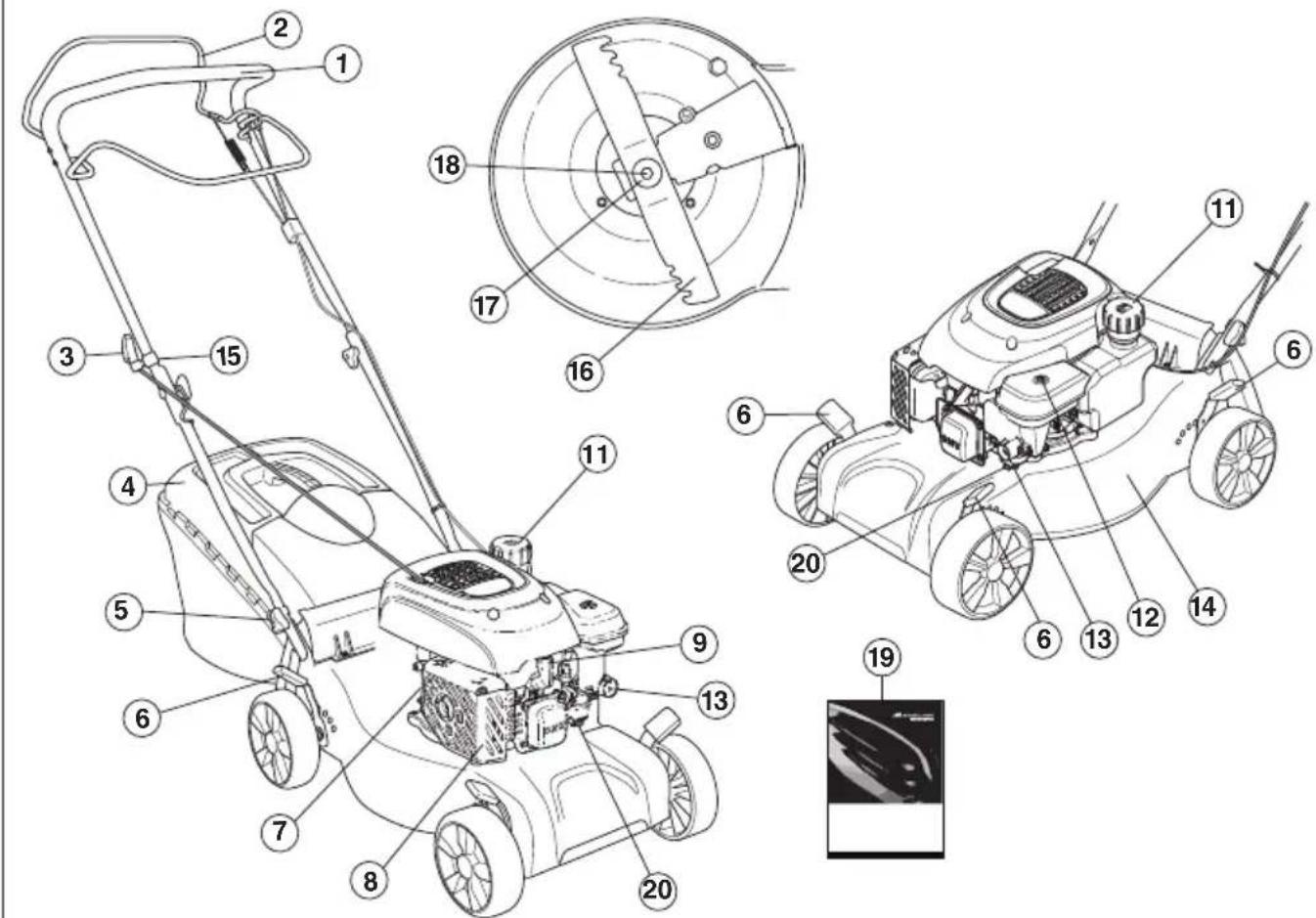

CO JE CO?

Co je co na sekacce travy?

1 Rukojet brzdy motoru
2 Páka pojezdu (M46-110R)
3 Startovaci madlo
4 Sberac
5 Rukojet, vyška rukojeti
6 Ovladac vysky seceni
7 Olejová měrka/plnici hrdlo oleje
8 Tlumič výfuku
9 Zapalováci svicka
10 Spodni držák rukojeti

11 Otvor pro doplneni paliva
12 Vzduchovy filtr
13 Membrana nastrikovače paliva
14 Kryt Žacho Ustroji
15 Voditko startovacho lanka
16 Strihac
17 Pruzná podložka
18 Šroub Žacího noze
19 Névod k použiti
20 Vypoustéci zátka komory karburátoru

Tato cust popisuje bezpečnostni vybaveni stroje, jeho učel a zpúsob, kterym by se měla provadět kontrola a udžrba, aby byla zajišťena jeho správná funkce.

VYSTRAHA! Nikdy nepouzivejte stroj, ktery ma poskozene bezpecnostni vybaveni! V priade, ze by stroj nevyhovel pri jakekoli z techto konrol, je nutno vyhledat autorizované servisni stredisko a nechat zavadu odstranit.

Nikdy neupravujte stroj tak, ze bye ste zmenili trvale jeho puvodni konstrukci, a nepouzivejejeani v priade, kdy se vam bude zdat, ze ji upravil nekdo jiny.

Zabrahte moznemu nahodnemu spusteni odpojenim zapalovacho kabelo od zapalovacsvicky.

Kryt Žacího ustrojí

Kryt zaciho ustoji snizuje vibrate a snizuje nebezpeci porezani.

• Brzda motoru sloužík zastavení motoru. jestlje uvolnite madlo na rukojeti brzdy motoru, motor se zastavi.

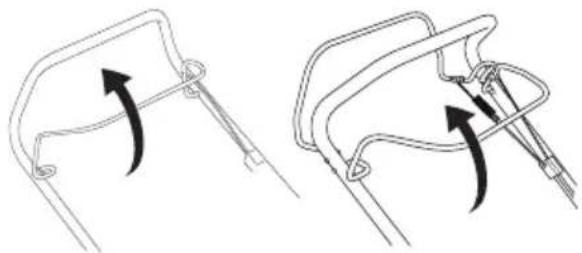

Kontrola rukojeti brzdy motoru

Dejte plny plyn a uvolne tere rukojet brzdy. Brzda motoru by mela byt vzdy nastavena tak, aby se motor zastavil do 3 sekund. Obratte se na autorizovan'y servis.

Tlumic vyfuku

VYSTRAHA! Nikdy nepoužívejte zařizení, které má poskozený nebo demontovany tlumic vyfuku. Vladny tlumic muze značné zvyšit hladinu hluku a nebezpecí požáru. Vždy jejte protipožární vybavení blízkopo ruce.

Tlumic vfyfuku je behem provozu i po zastaveni velmi horky. To plati i pri volnobehu. Dejte pozor na nebezpeci pozaru, zvlaste pri manipulaci v blizkosti hoIavych latek nebo plynu.

• Tlumic vifuku je urcen k omezeni urovne hluku na minimum a k usmerneni vifukovych plynu smerem od uživatele.

Kontrola tlumie vfyfuku

• Pravidelné kontrolujte, zda je tlumic kompletni a zda je správně upevně.

KOMPLETACE A SERIZENI

Vseobecne

UPOZORNENI! Zabrahte moznému
nahodnému spustěni odpojením
zapalovacího kabelu od zapalovác svicky.

Rukojet

Montáž

Horní rukojet

Umistete trubkovou konstrukci rukojeti primo proti spodni casti rukojeti. Radne utahnete matice.

Pomoci dodanych pasku upevnete kabel k rukojeti. Pri upevnovani kabely prilis nenapinejte.

Vyska seceni

UPOZORNEN! Nenastavujte priliis nizkou vysku seceni, protoze by zaci nuz mohl na nerovnem terenu narazit do svahu.

Chcete-li zvysit vysku secen, pohnete packou dozadu; chcete-li ji snizit, pohnete packou dopredu.

Model M40-110 CLASSIC, M46-110 CLASSIC, M46-110R CLASSIC ma chtyri ovladaci prky, jeder pro kaźde kolo.

Sberac

Montáž sberace

1 Vlozte rám do kõse na travu tak, aby pevná cást kõse směrovala dolü.

2 Upevnete kos na travu k ramu pomoci rychloupinacich svorek.

Mulčovaci vložka

• Pri montázi/demontázi mulčovaciho klinu zvedněte kryt vyhazovaciho otvoru.

Pružinu zahákněte do rámu.

Plnéni oleje

• Pri dodani je olejová nadrž prazdná. Olej nalevejte pomalu. VizPokyny v kapitole Udrzba. Motorovy olej musi byt menen podle navodu k motoru.

Vseobecne

VYSTRAHA! Spousteni motoru vuzavrenem nebo spatne vetranem prostoru muze zpusobit smrt uduosenim nebo otravou oxidem uhelnatym.

Palivo a vypary paliva jsou velmi horlavé
a jsou zdravi skodlivé pri jegich vdechnutí
akontaktu s pokožkou. Bud'te proto
opatrní pri zacházení s palivem a dbejte
na to, aby byla v misté zacházení s
palivem dobrá ventilace.

Vyfukové plyny z motoru jsou horké a mohou obsahovat jiskry, ktere by mohly zahehnout požár. Nikdy nestartujte zařeni uvnitr budovy nebo v blízkosti hořlavých materialú!

V blízkosti paliva nekurte ani neumistujte zádné horké predméty.

Palivo

UPOZORNEN! Stoj je vybaven ctyraktovym motorem. Dbeje na to, aby boI v nadrzI na olej vzdY dostatecné mnozstvi oleje.

Benzin

• Používejte vždy kvalitní olovnatý Či bezolovnatý benzín.
• Nejniží doporučene oktanové cislo je 90 (RON). Pokud použijete do motoru benzín s oktanovým cislem mensím než 90, muže dojt k tzv. klepání motoru. Vysledkem je vysoká teplota motoru, ktera muže byt pričinou jeho vázného poskození.
  Tam, kde je k dostani benzin, uzpusobeny pro zivotni prostredi, tzv. akrylatovy benzin, pouzije tento benzin.

Motorovy olej

UPOZORNEN! Pred nastovám sekačky zkontrolujte hladinu oleje. Prilis nízká hladina oleje muže zpúsobit vázné poškození motoru. Viz pokyny v Časti Udržba.

• Motorovy olej musi byt ménen podle navodu k motoru. Doporučeny typ oleje najdete v navodu k motoru. Nikdy nepoužívejte olej určeny pro dvoutaktóvé motory.

Plnéni paliva

VYSTRAHA! Pred doplnenim paliva motor vypnete a nechte jej po nekolik minut zchladnout.

Vždy používejte kanystr na benzín, aby se benzín nevyil.

Pred doplnovanim paliva otvirejte uzaver nadrze pomalu, aby se mohl zvolna uvolnit pretlak.

Ocistete prostor okolo palivové zátky.

Po doplneni paliva peclive uzavrete uzaver palivov nadrze. Nedbalost muze vest ke vzniku pozaru.

Pred zahajenim startovani se s motorovym foukacem premistete alespon 3 m odmista, kde jste doplnovali palivo.

Stroj nikdy nestartujte:

• Vestlizé vám na stroj vyteklo palivo nebo motorový olej: Je třeba všechno Rozlite palivo setřit a zbytek nechat vypařit.
• Vestlize jste potr-snili palivem sebe nebo odev. prevlknefte se. Omyte ty casti tela, které byly v kontaktu s palivem. Pouzijte mydlo a vodu.
• Gestlize ze stroje unika palivo. Pravideln kontrlujte tsnost uzavru palivov nadrze a privodu paliva.

Přeprava a prechovávani

• Stroj i palivo je třeba prechovávat a prepravovat tak, aby se eventuálni ucházející palivo a benzínove vypary nedostaly do kontaktu s jiskrami nebo otevřeným ohnémpniklad od elektrických stroju, elektrickích motoru, elektrickích spinačú/vypinačú, tepelních kotlu apod.
  Palivo je vždy třeba prechovávat a prepravovat v nádobách, určených a schvalenych vyhradné k tomuto učelu.

Dlouhodobé uskladněni

• Před uložením stroje na delsí dobu je nutno vyprázdnit nádržku na palivo a komoru karburátoru. Zjistěte na vašínejblíží benzínové Čerpaci stanici, kam lze odevzdat zbylé palivo.

Osobni ochranné pomücky

Pri kazdem pouziti stroje je nutne pouzivat schvalene osobni ochranné pomucky. Osobni ochranné pomucky nemohou vyloucit nebezpeci urazu, ale snizí miru poranéní v pripeade, ze dojde k nehode. Požádeje stevo prodejce o pomoc pri vyberu správného vybavení.

Vždy používejte:

• Pokud uroven hluku présyhne hodnotu 85 dB, použijte chraniče slachu.
  Pevná, protiskluzová obuv
• Silné, dlouhé kalhoty. Nenoste kráté kalhoty nebo sandály a nepracujte bosí.
  V pripadepotreby je ttreba pouzivat rukavice,napriklad pri upevnovani,kontrole nebo ciesteni strihacich nastavcu.

Obecná bezpečnostní opatřeni

Tento oddí popisujé základní bezpečnostní pravidla pri préci se strojém. Tyto informace nikdy nemohou nahradit profesiónáří zručnost a zkušenost.

• Než začnete stroj používat, prostudujte si. prosím, pečlivě námov k použitá ubezpečte se, ze jste dokonale pochopiliPokyny v něm uvedené.
• Mzejte na pameti, ze obsluha je odpovedna za nehody a rizika vznikla jinym osobam nebo na jejich majetku.
  Zaifzeni musi byt udrozovano v cistote. Symboly a nalepky musi byt plne citelne.

Vždy používejte zdravy Rozum

Neni możné zminit vsechny preydastavitelné situace, se kterymi se mužete setkat. Vždy budte opatrní a použivejte zdravy Rozum. V pripadě, ze se dostanete do situace, kdy se necité bezpečné, ukoncěte práci a požádeje t o radu odbornika.

Obratte se na vaseho prodejce, servis nebo na zkušeného pracovnika se strojem. Nepoustějte se do Žádné práce, na kterou se citité nedostatečné kvalifikovani!

VYSTRAHA! Tento stroj vytváři během provozu elektromagnetické pole. Toto pole muže za určitych okolnosti narushovat funkci aktivnich cis pasivnich implantovanych lékarskych pristroju. Pro snizeni rizika vázného cis smrtného poranění doporučujeme osobám s implantovanymi lékarskymi pristroji poradit se prešed použitím stroje s lékarem a s vyrobcem implantovaného lékarského pristroje.

VYSTRAHA! Pri nespravnem nebo neopatrnem pouziti se zarizeni muze stat nebezpecnym nastrojem, coz muze obsluze nebo dalsim osobam zpusorbit zavazná nebo smrtelná zraneni.

Detem a osobam, ktere nejsou seznameny s pouzivanim stroje, nedovolute jeho pouziti ani opravy.

Osoby se snizenymi fyzickymi nebo duševnimi schopnostmi nebo osoby, které nejsou zpusobilé k obsluze stroje ze zdravotnich duvodu, nesmi stoj používat bez dozoru osby odpovedné za jejich bezpečnost.

Nedovolte pracovat se strojem nikomu, kdo si predem neprecetla neporozumel obsahu navodu k pouziti.

Nikdy stroj nepouzivejte, kdyz jste unaveni, po poziti alkoholu nebo kdyz uzivate leky, které mahou ovlivnit vas zrak, odhad nebo koordinaci pohybú.

VYSTRAHA! Neopravné zmeny a nebo pouziti nepovolného prislusenstv muze zpúsobit vázne zranéni nebo smrt uživatele ci jin'ych osob. Konstrukce zarizení nesmi byt za zádnych okolnosti upravována bez svolení vyrobce.

Nikdy neupravujte stroj tak, ze bye ste zmenili trvale jeho puvodni konstrukci, a nepouzivejejeani v priade, kdy se vam bude zdat, ze ji upravil nekdo jiny.

Nikdy nepouzívejte stroj, ktery neni zcela v porádku. Pravidelné povádejte kontroly a udžbu podle servisnichPokynu popsanych v teto priručce. Nekteréukony udžbya opravy mohou povádet pouze vyškolení a kvalifikovani odborníci.

Vždy používejte origináni príslušenství.

Bezpecnost pracovniho prostoru

• Pred zahajenim sekani odstrahte z travniku větve, větvicky, kameny a podobné.
• Objekty, do kterych narazižaciustroji, mohou byt odhozeny a mohou zpusobit uraz osob nebo poskozeni veci. Udrzujte osoby ci zvifata v dostatechny vdalenosti.
• Nepoužívejte stroj za nepřízníveho počasi (např. za mlhy, destě, ve vlhkém nebo mokrém prostředí, za silného větru, velmi nízkych teplot, bourky atd.). Práce za spatného počasi je namahava a muže věst k nebezpečným okolnostem, např. ke kluzkému podloží.
• Prohlédněte svě okolá ujistěte se, Že se v něm nenacházínic, co by mohlo ovlivnit vaši kontrolu nad zařizením.
• Davejte pozor na kořeny, kameny, pahýly, jámý, príkopy a podobné. Vysoká tráva muže prekázky skrýt.
  Sekani svahu muze byt nebepezne. Sekacku nepouziveje na priis stmych svazich. Sekacku nelze pouzivat na svazich se sklonem vetsim nez 15 stapnu.
• Na svazich se pohybujte smerem po vrstevnici. Je mnohem snažsí se pohybovat naprč sklonu než neustále stoupat a klesat.
• Postupujte opatrne v blízkosti skrytych rohu a objektu, které vám mohou bránit ve výhledu.

Bezpečnost práce

• Sekacka na travu je urcena pouze k sekani travniku. Veskeré jiné pouziti je zakázano.
• Používejte osobní ochranné pomůcky. VizPokyny v Časti Osobní ochranné pomůcky.
• Nestartujte sekačku, aniž by byl správně namontován Žaci nüž a všechny kryty. Mohlo by dojít ku volnéni Žacího noze a poraněné osob.
  Zajistete, aby zaci nuz nemohl narazit do cizich objektu, jako jsou napr. karmeny, koery a podobne. Mohlo by DOJIT ke ztupeni zaico noze a ohnuti hridele motoru. Ohnuta osa vyvola nerovnovahu a silne vibrate, cimz vznikne velke nebezpeci uvolneni zaico noze.
  Kdyz je stroj spusten. nesmi byt rukojet brzdy nikdy trvale zajstena.
• Položte sekačku na trávy na pevný, rovný povrch a nastartujte ji. Zkontrolujte, zdažaci nuž nemuže prijit do kontaktu se zemi nebo cizimi objekty.
• Stüjte vždy za strojem. Bēhem sekáni musí byt vsechna kola na zemi a musité mit obě ruce na rukojeti. Ruce a nohy udržujte mimo dosah rotujćich nožú.
• Nenaklanëjtte stroj, když je spustěný motor.
  Budte zvlast opatni, kdyz budete pri praci pritahovat sekačku směrem k sobě.

• Sekacku nikdy nezvedejte nebo ji neprénásejte se zapnutým motorem. Pokud musite sekačku zvednout,nejoprve vypněte motor a odpoje kabel od zapalovaci svicky.
  Pri sekani travniku necouveje.

• Pri prenášeni sekáčky prěs prostor, který nebude sekán, musí byt motor vypnutý. Napr. v pripade štrerkovych cest, kamenu, sindelu, asfaltu a podobné.
  Se spustenou sekačkou nikdy nebehejte. Se sekačkou vždy chodte.

• Pred zmenou vysky seceniy vypnene motor. Stroj neserizujte a neopravujte s bezicim motorem.
• Pokud je spustěný motor, nikdy nenechávejte stroj bez dozoru. Vypněte motor. Přesveděcte se, ze se Žaci ustroji zastavilo.
• Vestlizhe zachytite cizi predmet nebo se objevi vibrate, stroj ihned zastavte. Odpoje privodni vodic od zapalovacsi svicky. Zkontrolujte, za stroj neni poskozen. Oprave veskera poskozeni.

Hlavni principy Činnosti

• Abyste dosáhlí optimánlích vysledkú, vždy sektejte s ostrým nožem. Tupy nuž zpúsobi, ze trávník nebude posekán rovnoměrně a tráva bude na povrchu sestřihu Žléta.
• Nikdy nesekejte vice nez 1/3 vysky travy. Tato zásada platí zejména v obdóbiSucha. Nejprve sekejte se Žacim ustrojím nastaveným dostatečné vysoko. Potom zkontrolujte vysledek a snizte Žaci ustroji na vchodnou vysku. Pokud je tráva velmi vysoka, jezděte pomalu a v pripadé potřeby sekejte dvakrát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Přeprava a prechovávani

• Zaízení pré transporte zajistěte, aby nedocházelo k poskození a nehodám.
• Skladujte zařizení v uzamykatelném prostoru mimo dosah déti a nepovolan'ych osob.
• Skladujte stroj a jeho vybavení v suchém prostředí, kde nemržne.
• Informace o transporte a skladovani paliva naleznete v casti Manipulace s palivem.

OBSLUHA

Startování a vypinání

Opatřeni pred startovámí

VYSTRAHA! Než začnete stroj používat, prostudujte si, prosim, pečlivě námov k použiti a ubezpěcte se, ze jste dokonale pochopiliPokyny v něm uvedene.

Pouzivejte osobni ochranné pomücky. Viz poukyny v casti Osobni ochranné pomücky.

Zajistete,aby se v pracovni oblastiajejim okol nezdrzovalny nepovlanoe osoby ci zvirata.
- Provádejte déniúdržbu. VizPokyny v cásti Udržba.
Zkontrolujte, zda je zapalovaci kabel radne nasazen na zapalovaci svicce.

Startování

Vsechny modely jsou vybaveny ručním syticem (membránový nastrikovac paliva).

Pokud startujete sekačku poprve. petkrát stisknéte klobouček palivového Čerpadla. Poté stači pri startupvi studeného motoru stisknout klobouček palivového Čerpadla trikrát.

• Pri startovani motoru musi byt rukojet brzdy motoru primačknutá k riditkum.

Postavte se za stroj.
Uchopte startovaci rukojet a zvolna vytahnete startovaci lanko az pocitite odpor (v teto chvili doslo k zaskoceni zapadek ve startovacim mechanizmu).Nastartuje motor silnym zatahnutim za snuru. Nikdy nemotejte startovaci lanko kolem ruky.

Provoz

(M46-110R CLASSIC)

• Pojezd zahájte přitažením páky pojezdu k rukojeti.

• Před pritažením sekáčky k sobe deaktivujte pojezd a zatlačte sekáčku dopředu príblízně o 10 cm.

Vypináni

• Motor zastavite uvolenim rukojeti brzdy motoru.

• Pohon odpojite také uvolnéním rukojeti brzdy.
• Mirnym povolenim packy brzdy pouze odpojite pohon.

Vseobecne

VYSTRAHA! Uzivatel smi provadet pouze takove udrzbarske a servisni ukoly, ktere jsou popsanv totom navodu k pouziti. Rozsahlejsi zasahy je nutno nechat provest servisni dinne.

Pred provadéním kontroly ci udrzby vypněte motor. Zabraťe moznému náhodnému spustěni odpojením zapalovacího kabelu od zapalovácí svicky.

Zivotnost stroje se muze zkracovat a riziko urazu zvysovat, jestlize se udrzba stroje neprovadi spravne anebo se opravy neprovadeji odborne. Pokud potrebujete dal's informace, obratte se nanejblizsisi servisni dinu.

VAROVÁN! Pokud je sekáčka nakloněna, zajistěte, aby byl vžduchový filtr vždy umistěn v nejvyší poloze.

Vzdy pouziveje originalni prisluensstvi.

Schema technické udržby

V planu udrzby muzete videt, ktere soucasti vaseho zarizeniyzaduji udrzbu a v jakych intervalech by mela probihat. Tyto intervaly jsou hypocitavany na zaklade kazdodenniho vyuzivani zarizenia v zavislosti na mre pouzivani se mohou lisit.

Opatřeni prědstartováním	Tydenníúdržba	Měsídni údržba
Vseobecná kontrola	Zapalovacísvíčka	Vzduchový filtr
Čistěnévnějsichésti	Tlumíč výfuku*	Palivový systém
Hladina oleje
Reznýmechanismus
Kryt žacho ustrojí*
Señizení lanka spojky
Rukojet brzdymotoru*

*Viz pokyny v Časti Bezpečnostníyvana zařizení.

Vseobecná kontrola

• Presvedcte se, zda jsou matice a srouby utazené.
• Veskeré poskozené, opotrebené cis poruşene soucásti vyměnte.

Cisteni vnejsich ccasti

• Odstraţne ze sekačky kartáčkem listy, travu a podobné necistoty.
  K cišění stroje nepoužívejte myti vodou pod vysokým tlakem.
• Motor nesmi byt nikdy primo oplachován yodou.
  Vycistete sani vzduchu v krytu starte. Zkontrolujte starter a lanko starte.
  Pri ciisteni pod krytem zaicho ustroj otocte stroj zapalovaci svickou nahoru. Vyprzdnete palivovou nadrz.

Hladina oleje

Při kontrolte hladiny oleje musí sekácka stav na rovné plose.
Zkontrolujte hladinu oleje na měrce na včku plniciho hrdla oleje.
Sundejtveickoolejovnadrzeaocisteteolejovoumereku.
Vratte olejovou měrku zpět.
- Je-li hladina oleje nizka, doplnte motorovym olejem až k horní rysce měrky.

Rezný mechanismus

• Kontrolujte rezné vybavení co do poskození a vzniku trhlinek. Poškozené rezné vybavení je nutné vždy wyměnit.
• Zaci nuz musi byt vzdy dostatecnu zeme a spravyne yyazen.

VAROVANI! Po nabrouseni je noze tbreva vyazit. Pokud se stane havarie najetim sekackou prekazku, je poskozene noze tbreva vymenit.

UDRZBA

Vymena nozu

VYSTRAHA! Pri opravach a udrzbe zaciho ustrojí vždy pouzívejte odolné ochranné rukavice. Zaci noze jsou velmi ostré a velmi snadno se muzete porezat.

Demontáz

• Odsroubujte sroup drzici zaci nuž.

Sundejte stary nuž. Zkontrolujte, zda není držák noze poskozený. Take zkontrolujte, zda není poskozen sroubŽaciho nože a zda není ohnutá hídel motoru.

Montáz

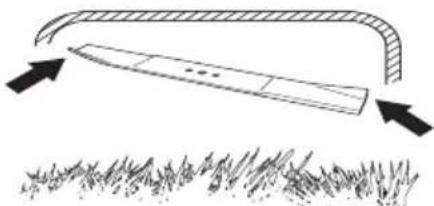

Kotouc musi byt namontovan se sikmymi konci smerujicimi vzhuru ke krytu.

Zkontrolujte, zda jeŽací nuz správné vystředěn na hřideli.

• Nasadte podlozku a dotahnete sroub. Utahovacimoment sroubu je 45 - 60 Nm.

• Otočte nožem rukou a zkontrolujte, zda se volné otáčí.

Vyzkousejste stroi.

UPOZORNENI

Vždy budte opatrní a používejte zdravy Rozum. Vyhněte se všem situacim, o kterych se domníváte, ze jsou nad vase možnosti. Pokud si ani po prěcteni tohoto námodu nebudete jisti, jak stroj správné používat, než budetePokračovat vpréci, obratte se na odborníka. Oblatte se na autorizovaný servis.

Používejte vždy origináni nahradní dily. Dalsí informace naleznete v Časti Technické udaje.

Zapalovaci svicka

UPOZORNENI! Vzdy pouziveje doporučeny typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poskodit pist āválec.

• Pokud ma stroj maly vykon, ma problemy pri startovani nebo nema spravychod pri otackach chodu naprazdno vzy pred dalsimi kroky nejprove zkontrolujte zapalovaci svichku.
• Gestlize je zapalovaci svicka zneciistena, yvciisteji a zkontrolujte vzdalenost elektrod zapalovaci svicky. Vzdalenost elektrod zapalovaci svicky nejdete v casti s technickymi udaji. V priadepoTreby je vymente.

Serizeni lanka spojky

Jemně seridte lanko pomoci señizovacho šroubu.

• Pokud jemné serízení není dostatečné, proved'te hrube serízení lanka spojky.
• Prodlužte lanko pomoci šroubu pro jemné serízení.
  Provede hrube serizeni lanka spojky jeho pripevnim k drzakum na madle spojky. Pote seridte lanko jemne.

Vzduchovy filtr

• Odmontujte kryt vzduchového filtru a filtr vyjměte.
  Vzduchovy filtr, ktery byl pouzivan po delsi dobu, jiz nelze dokonale ycistit. Filtr se proto musi v pravidelnych intervalech mienit za novy. Rovnez poskozeny filtr je nutno vzydvymnet.
• Pri montáži zkontrolujte, zda filtr v držáku filtru dokonale těsní.

Vycistete papirovy filtr.

• Filtr yvčistěte jeho vyklepáním proti rovnému povrchu. K Čištěné filtru nikdy nepoužívejte ropné Rozpoustědlo jako např. petrolej, ani stlačeny vzduch.

Čistěni pěnového plastového filtru

• Vyjměte filtr z pěnové umělé hmoty. Vemyjte filtr pečlivě ve vlažné mydlovie vode. Po vyčistěni dūkladné filtr opláchněte v cisté vode. Vyždimejté filtr a nechejte jej uschnout. UPOZORNÉNÍ! Stlaceny vzduch muže poskodit pěnovou hmotu. Po vyčistěni namazte filtr motorovým olejem. Odstrante prebytečné olej pritisknutím cistého hadíku na filtr.

Vymena oleje

• Vyprázdne tepalovou nadrž.
  Odsroubujte vico plnicho hrla oleje.
• Připravte si vchodnou nádobu, do které shromáždǐte olej.
  Vypustte olej. Naklonnte motor tak, aby olej vytekplnicim hrdlem. Pokud je sekacka naklonená, zajistete, aby byl vzduchovy filtr vzdy umisten v nejvyssi poloze. Informace o likvidaci nadbytecnheho motorovohe oleje ziskate unejblizs benzinove pumpy.
  Naplnte novym, kvalitnim motorovym olejem. Viz dodany nayod kmotoru.

Palivovy systém

Zkontrolujte neposkozeni vika palivové nadrze a jeho utesneni.
Zkontrolujte palivovou hadici. V pripadé potreby ji yvměnte.

TECHNICKE UDAJE

Technické udaje

	M40-110 CLASSIC	M46-110 CLASSIC M4	6-110R CLASSIC
Motor
Výrobce motoru Rato Rato Rato
Obsah válce, cm3	113 113 113
Otáčky, rpm 2950 2950 2950
Jmenovitý vykon motoru, kW (viz poznámka 1)	1,6 1,6 1,6
Systém zapalování
Zapalovací svíčka Torch ASRTC Torch ASRTC Torch ASRTC
Vzdálenost elektrod, mm 0,7 0,7 0,7
Palivový a mazaci systém
Objem palivové nádrže, litr 0,8 0,8 0,8
*Motorový olej SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Hmotnost
Strojs prázdnými nádržemi, kg 23,6	26,5	29,2
Emise hluku (viz poznámka 2)
Hladina akustického vykonu, změřená dB(A)	90 92 92
Hladina akustického vykonu, zaručená LwdB(A)	98 100 100
Hladiny hluku (viz poznámka 3)
Hladina akustického tlaku na sluch obsluhy. dB(A)	80 85	85
Hladiny vibrácí, a hveq (viz poznámka 4)
Rukojet. m/s2	3,7 4,8 5,0
Žací systém
Výška sečeni, mm	20-75	30-80	30-80
Šīfka zábreu sečeni, cm	40	46 46
Střihač	Combi 40	Combi 46	Combi 46
Objednaci císlo dílu	5871590-10 5811889	10 5811889-10
Objem sběracího koše, l	50	50	50

Poznámka 1: Uvedeny jmenovitý vykon motoru je prüměrný Čistý vykon (pri specifikovaních ot./min.) typického motoru pro model motoru měrený podle normy SAE J1349/ISO1585. Sériove vyráběné motory se od teto hodnoty mohou lišit. Skutečné vystupné vykon motoru instalovaného na konečnévyrobku závisí na provozních, povětrnostních podminků a dalsích hodnotách.
Poznamka 2: Emise hluku do okoli naměrěna jako efekt zvuku (L WA) dlde direktivity ES 2000/14/ES.
Poznámka 3: Hladina akustického tlaku měréná podle normy ISO 5395:2013. Uváděné data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A).
Poznámka 4: Hladina vibraci měřena podle normy ISO 5395:2013. Uvádežá data pro hladinu vibraci mají typickou statistickou odchylku (standardní odchylku) 0.2m / s^2
*Používejte pouze motorový olej kvality SF, SG, SH, SJ nebo vyší. Podívejte se do tabulky viskozity v námodu vyrobce motoru a vybertenejlepí viskoziitu podle prědpokládoné venkovní teploty.

EXPLICATIA SIMBOLURILOR
