MANUALE UTENTE M46110R Classic MCCULLOCH

IT Istruzioni per l'uso 93-105

AVVERTENZA! Se utilizzata in modo improprio o non corretto, la macchina cui è essere un attrezzo pericoloso in grado di provocare gravi lesioni o morte dell'operatore, o di altre persone.

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

Osservare che non vi siano non addetti ai lavori nelle vicinanzi.

Prevenire la messa in funzione occidentale rimuovendo il cavo di accensione alla candela.

Pericolo di proiezione di oggetti e particelle.

Attenzione al coltello in rotazione.
Attenzione a mani e piedi.

Attenzione: parti rotanti. Tenere lontani mani e piedi.

Il presente prodotto è conforme alle vigenti direttive CEE.

Emissioni di rumore nell'ambiente in base alla direttiva della Comunita Europea. L'emissione della macchina è indicata al capitolo Dati tecnici e sulla decalcomania.

Nonutilizzare mai la macchina in ambienti chiusi o insufficientamente ventilati. I gas di scarico contengono monossido di carbonio,una sostanza inodore,tossica e mortale.

Rischio di esplosione

Effettuare sempre rifornimento a motore spento.

Superficie calda.

Spiegazione dei livelli di avventenza

Le avvertenze sono suddivise in tre livelli.

AVVERTENZA!

AVVERTENZA! Utilizzato se è presente un rischio di gravi lesionsi, morte dell'operaatore oppure anni all'ambiente circostante nel caso in cui le istruzioni del manuale non vengano rispetto.

IMPORTANT!

IMPORTANTE! Utilizzato se è presente un rischio di lesioni per l'operaatore oppure danni all'ambiente circostante nel caso in cui le istruzioni del manuale non vengano rispetto.

N.B!

N.B! Utilizzato se è presente un rischio di danni ai materiali oppure alla macchina nel caso in cui le istruzioni del manuale non vengano rispetto.

Indice Alla gentile clientela

SIMBOLOGIA

Simbologia 93

Spiegazione dei livelli di avertenza 93

PRESENTAZIONE

Index 94

Alla gentile clientela 94

CHE COSA C'È?

Che cosa c'nel rasaerba? 95

DISPOSITIVI DI SICUREZZA DELLA MACCHINA

Generalità 96

MONTAGGIO E REGOLAZIONI

Generalità 97

Impugnatura 97

Altezza di taglio 97

Collettore 97

Inserto per mulching 97

Rabbocco dell'olio 97

OPERAZIONI CON IL CARBURANTE

Generalità 98

Carburante 98

Rifornimento 98

Trasporto e rimessaggio 98

FUNZIONAMENTO

Abbiglamento protettivo 99

Norme generali di sicurezza 99

Tecnica fondamentale di lavoro 100

Trasporto e rimessaggio 10

Avviamo e arresto 10

MANUTENZIONE

Generalità 102

Schema di manutenzione 102

Ispezione generale 102

Candela 103

Regolazione del filo di frizione 104

Filtordell'aria 104

Cambiodell'olio 104

Sistema di alimentazione 104

CARATTERISTICETECNICHE

Caratteristiche tecniche 105

L'innovativa linea di motoseghe prosegui nel corso dei decenni e il business si estese inizialmente ai motori per aeroplani e kart negli anni '50, quando alle motoseghe mini negli anni '60. Successivement, negli anni '70 e '80, si aggiunsero alla gamma i trimmer e i soffiatori.

Oggi, in quanto parte del gruppo Husqvarna, McCulloch porta avanti la tradizione dei motori potenti, delle innovazioni tecniche e dei design competitivi che per più di mezzo secolo sono stati i nostri segni distinctivi. Per noni sono assolutamente prioritari elementi quali la riduzione del consumo di carburante, del livello acustico e delle emissioni, maanche il miglioramento della sicurezza e dellafacilityà impeggo.

Confidiamo che sarete soddisfatti del vosto prodotto McCulloch, progettato per servirvi fedelmente per molto tempo. La vita del prodotto può essere prolongata seguito le raccomandazioni del presente manuale circa l'uso, l'assistenza e la manutenzione. Per un aiuto professionale in merito alla riparazione o all'assistenza, utilizzare il Service Locator su www.mcculloch.com.

La McCulloch proceeds costamente allo sviluppo dei propri prodotti e si riserva quando il diritto di apportare, alla alcun preavviso, modifiche riguardanti fra l'alto la forma e l'aspetto esteriore.

Dal除去 www.mcculloch.com, è inoltre possibile scaricare il presente manuale.

CHE COSA C'è?

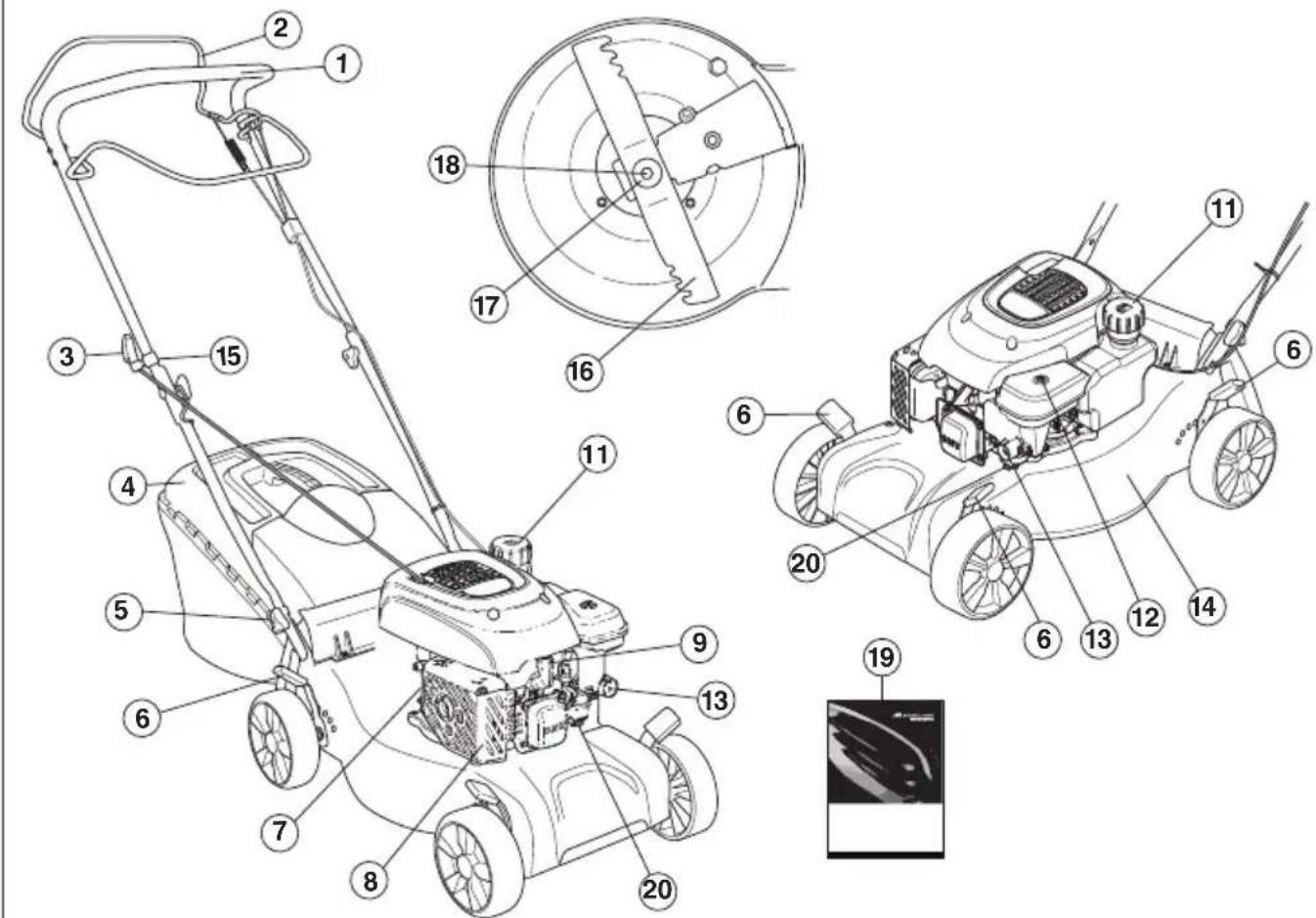

Che casa c'è nel rasaerba?

1 Manopola del freno del motore
2 Barra di trazione (M46-110R)
3 Maniglia di avviamento
4 Collettore
5 Impugnatura, altezza impugnatura
6 Regolazione dell'altezza di taglio
7 Asta di livello / rabbocco dell'olio
8 Marmitta
9 Candela
10 Staffa impugnatura inferiore

11 Rifornimento carburante
12 Filtrodell'aria
13 Diaframma d'innesco
14 Carter del gruppo di taglio
15 Guida della fune di avviamento
16 Coltello
17 Rondella elastica
18 Bullone del coltello
19 Istruzioni per l'uso
20 Tappo di drenaggio della vaschetta del carburatore

DISPOSITIVI DI SICUREZZA DELLA MACCHINA

Generalità

In quello capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controllo e la manutenzione necessari per assicurarse una funzione ottimale.

AVVERTENZA! Non usare mai una macchina con dispositivi di sicurezza difettosi. Se la macchina non supera tutti i controllingi, contattare un'officina per le necessarie riparazioni.

Non modificare mai la macchina neutilizzarla se sembra essere statamodificata da altri.

Prevenire la messa in funzione occidentale rimuovendo il cavo di accensione alla candela.

Carter del gruppo di taglio

• Il carter del gruppo di taglio è concepito per ridurre le vibrazioni e per ridurre il rischio di ferite da taglio.

Controllo del carter del gruppo di taglio

• Controllare che il carter del gruppo di taglio sia integro e che non presenti difetti visibili, ad esempio incrinature del materiale.

Manopola del freno del motore

• Il freno del motore è concepito per arrestare il motore. Rilasciendo la presa della manopola il motore delve arrestarsi.

Controllo della manopola del freno motore

Accelerare a piano gas e rilasciare quando la manopola del freno. Il freno del motore deve sempre essere regolato in modo che il motore si arresti entro 3 secondi. Contattare il rivenditore autorizzato per l'assistenza.

Marmitta

AVVERTENZA! Non utilizzare mai la macchinaswana marmitta o con marmitta in cattive condizioni. Una marmitta difettosa cui augmentare sensibilmente il livello acustico e il pericolò di incendio. Tenere a portata di mano un estintore o altri attrezzi per spegnere le fiamme.

La marmitta è molto calda durante l'uso e per un po' di tempo dopo. Quanto detto valeanche se la macchina funziona al minimo. Considerare il pericolodi incendio, specialmente quando si movimentano sostanze e/o gas inflammabili.

• La marmitta è costruita in modo da assicurare il minimo livello di rumorosità e da allotanare i gas di scarico del motore dall'operaatore.

Controllo della marmitta

• Controllare periodicamente che la marmitta sia integra e fissata correttamente.

Generalità

IMPORTANT! Prevenir la messa in funzione accidentale rimuovendo il cavo di accensione alla candela.

Impugnatura

Montaggio

Impugnatura superiore

Posizione la costruzione tubolare del manubrio direttamente di fronte alla parte inferiore del manubrio. Serrare le manopole in modo corretto.

Utilizzare le cinghie in dotazione per fissare i cavi al manubrio. Non allungareccessivamente i cavi durante il montaggio.

Altezza di taglio

NOTA! Non impostare l'altezza di taglio ad un livello troppo basso poiché esiste il rischio che i coltelli colpiscano il terreno in caso di irregularità.

Spostare la leva indietro per una magiore altezza di taglio e in avanti per un'altezza di taglio minore.

Il modello M40-110 CLASSIC, M46-110 CLASSIC, M46-110R CLASSIC dispone di quattro comandi, uno per ruota.

Collettore

Montaggio del collettore

1 Mettere il telaio del raccoglierba nel sacco di raccolta erba con la parte rigida del sacco sul fondo.

2 Fissare il sacco di raccolta erba al telaio utilizzato i ganci rapidi.

Inserto per mulching

• Sollevare la protezione dello scarico per montare o smontare la spina di pacciamatura.

Agganciare la molla al telaio.

Rabbocco dell'olio

• Il serbatoio dell'olio è vuoto alla segna.
  Rabboccare l'olio lentamente. Vedere le istruzioni alla voce Manutenzione. L'olio motore delve essere cambiato in base alle istruzioni del manuale del motore.

Generalità

AVVERTENZA! Un motore acceso in un ambiente chiuso o mal ventilato cui siessere causa di morte per soffocamento o avvelamento da monossido di carbonio.

Il carburante e i vapori tossici sono altamente infiammabili e la loro inalazione o il contatto cutaneo possono provocare gravi lesionsi. Agire dunque con cautela maneggiando il carburante e assicurare una Buona ventilazione dell'ambiente durante l'opération.

I gas di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi. Non avviare mai la macchina in ambienti chiusi o vicino a materiale infiammabile!

Non fumare né collocare oggetti caldi nelle vicinanzi del carburante.

Carburante

NOTA! La macchina è dotata di motore a quattro tempi. Accertarsi che ci sia sempre olio a sufficientia nel serbatoio dell'olio.

Benzina

• Usare benzina di buona qualità, con o senza piombo.
• Il numero minimo di ottani raccomandato è 90 (RON). Se si utilizza una benzina con un numero di ottani inferiore a 90, il motore può strappare. In tal caso la temperature del motore aumento e possono verificarsi gravi avarie.
• Usare nei casi in cui sia possibile una benzina ecologica, la cosiddetta benzina alchilata.

Olio motore

NOTA! Controllare il livello dell'olio prima di avviare il rasaerba. Un livello dell'olio troppo basso può provocare seri danni al motore. Consultare le istruzioni nella sezione "Manutenzione".

• L'olio motore deve essereambiato in base alle istruzioni del manuale del motore. Fare riferimento al manuale del motore per leindicazioni sul tipo di olio dautilizzare. Non usare mai olio per motori a due tempi.

Rifornimento

AVVERTENZA! Spagnere il motore e lasciarlo raffreddare alcuni minuti prima del rifornimento.

Utilizzato sempre una latta di benzina per evitare il rischio di sversamento.

Apriere tappodel serbatoio con cautela, per eliminare eventuali sovrappressioni.

Pulire intorno al tappo del serbatoio carburante.

Dopo il rifornimento chiudere bene il tazzo. La negligenza potrebbe provocare un incendio.

Prima di arrivare la macchina spostarla di almeno 3 metri dal luogo del rifornimento.

Non accendere mai la macchina:

• Se avete versato del carburante o dell'olio per motore sulla macchina: Ascugare il versato e lasciar evaporare i residui di benzina.
• Se avete versato del carburante su voi stessi o sui vosstri abiti, cancellare abiti. Lavare le parti del corpo che sono venute a contatto con il carburante. Usare acqua e sapone.
• Se vi sono perdite di carburante nella macchina. Controllare con regolarità la presenza di eventuali perdite dal tappo del serbatoio o dai tubi di alimentazione.

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del carburante devono essere eseguiti in modo che eventuali perdite o vapori non rischino diVenire a contatto con scintille o fiamme aperte, generate ad esempio da macchine elettriche, motori elettrici, contatti/interruttori o caldaie.
• Per il rimessaggio e il trasporto del carburante usare recipienti adeguati ed omologati per tale scopo.

Lunghi periodi di rimessaggio

• In caso di rimessaggio della macchina per un periodo prolongato, il serbatoio del carburante e la vaschetta del carburatore devono essere svuotati. Per l'eliminazione dei residui di carburante rivolgersi al più vicino distributore di benzina.

Abbigliamento protettivo

Lavorando con la macchina usare sempre abbligamento protettivo omologato. L'uso di abbligamento protettivo non elimina i rischi di lesioni, ma riduce gli effetti del danno in caso di incidente. Consigliatevi con il vosto rivenditore di fiducia per la scelta dell'attrezzatura adeguata.

Usare sempre:

• Utilizzare dei paraecchie se il livello acustico superagli 85 dB.
• Scarpe o stivali robusti e antisdrucciolo.
• Pantaloni lunghi robusti. Non indossare pantaloni corti o sandali e non camminare a piedi scalzi.
• Usare i quanti in caso di necessità, ad esempio durante il montaggio, il controllo o la pulizia del gruppo di taglio.

Norme generali di sicurezza

Questa sezione elanca le norme basilari per un uso sicuro della mototroncatrice per muri. Queste informazioni non potranno mai sostituire la competenza di un professionista, costituita sua formazione professionale che da esperienza pratica.

• Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.
• Tenere presente che l'opercatore è responsable di eventuali incidenti o pericoli per gli altri o le cose.
• La macchina deve rimanere pulita. I segnali e gli adesivi devono essere interamente leggibili.

Impiegare sempre il buon senso

Non è possibile coprir tutte le situazioni immaginabili che potreste affrontare. Prestare sempre attenzione e usare il buon senso. In situazioni in cui vi sentite incerti su come procedere, rivolgersi sempre ad un esperto. Contattate il vostro rivenditore o un operatore che abbia esperienza della macchina. Evitare agli tipo di operazione per la quale non vi sentiate sufficientemente competenti!

AVVERTENZA! Questa macchina genera un Campo elettromagnetico durante il funzionamento che in determinate circostanze cui interferire con impianti medici attivi o passivi. Per ridurre il rischio di gravi lesions personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzato la macchina.

AVVERTENZA! Seutilizzata in modo improprio o non corretto, la macchina cui quere un attrezzo pericoloso in grado di provocare gravi lesions o morte dell'operatore, o di altre personne.

Non permettere mai a bambini o personone non autorizzate di utilizzato o sottoporre a manutenzione la macchina.

La macchina non deve essere utilizzata da persona con capacità psicofisiche ridotte o persona che, per motivi di salute, non sono nella posizione di poterla utilizzato alla supervisione di una persona responsabile della loro sicurezza.

Non consentire mai ad altri l'utilizzo della macchina perché abbiano capito il contento del manuale di istruzioni.

Non utilizzato mai la macchina in condizioni di stanchezza oppure sotto l'effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, la capacité di valutazione o la coordinazione.

AVVERTENZA! Modifiche e/o utilizzato di accessori non autorizzati possono causare gravi lesionsi e la morte dell'operaatore o altre persone. Evitare assolutamente di modificare la versione originale della macchina alla l'autorizzazione del fabbricante.

Non modificare mai la macchina neutilizzarla se sembra essere statamodificata da altri.

Non usare mai una macchina difettosa Seguire le istruzioni per l'uso e la manutenzione indicate nel presente manuale. Alcuni interventi devono essere eseguita da personale specializzato.

Usare sempre accessori originali.

Sicurezza dell'area di lavoro

• Prima di iniziare le operazioni, ripulire il prato da rami, ramoscelli, sassi ecc.
  Gli oggetti che urtano il gruppo di taglio potrebbero essere proietti e causare danni a cose e persone. Tenere lontano da animali e persone.
  Non utilizzato mai la macchina in condizioni meteorologiche sfavorevoli, ad esempio nebbia, pioggia, umidità o luoghi molto umidi, vento forte, freddo intenso, rischio di fulmini ecc. Lavorare nel maltempo è faticoso e può create situazioni di pericolo, ad esempio un terreno sdrucciolevole.
• Osservare l'ambiente circostante per accertarsi che non ci siano elementi che possano influire sul controllo della macchina.
• Prestare attenzione a radici, pietre, rametti, fossi, canali ecc. L'erba alla più nascondere ostacoli.
• La rasatura sui pendii cui essere pericolosa. Non usare il rasaerba sui tereni molto scoscesi. Non è consigliabile usare il rasaerba su terreni con angolo di pendenza superiore a 15 gradi.
• In caso di terreni in pendenza il percorso dovrebbe essere ad angolo retto rispetto al pendio. è molto più facile procedere trasversalmente su un pendio che in salute e discesa.
• Prestare attenzione in prossimità di angoli e oggetti nascosti, potrebbero ostacolare la visuale.

Sicurezza sul lavoro

• Il rasaerba è concepito esclusivamente per la rasatura di superfici erbose. Non utilizzato la macchina per altriscopi.
• Usare sempre abbigliamento protettivo. Vedi istruzioni alla voce Abbigliamento protettivo.
• Non avviare mai il rasaerba prima di aver montato il coltello e tutti i carter. Il coltello potrebbe staccarsi e causare danni alle persone.
• Evitare che il coltello colpiscar corpi estranei, ad esempio radici o similii. Questo cui lo comportare una perdita di affilatura del coltello e il piegamento dell'albero motore. Un albero piegato implica un cattivo equilibrio e forti vibrazioni, il che comporta un grave rischio che il coltello si stacchi.
• La manopola del freno non dev'essere mai fissata in modo per manente all'impugnatura quando la macchina è in funzione.
• Situare il rasaerba su una superficie pianae e metterlo in moto. Accertarsi che il coltello non venga a contatto con il suolo o con corpi estranei.

• Posizionarsi sempre dietro la macchina. Consentire a tutte le ruote di restare a contatto con il suolo e tenere entrambe le mani sull'impugnatura durante il taglio. Tenere le mani e i piedi lontani dai dischi rotanti.
  Non ribaltare la macchina a motore in moto.

• Prestare la massima attenzione nel tirare la macchina verso di se durante l'opération.

• Non sollevare o trasportare mai un rasaerba con il motore acceso. Se dovete sollevare il rasaerba, spegnere prima il motore e staccare il cavo di accensione alla candela.
• Non tagliare il prato camminando all'indietro.
• Spagnere il motore in caso di spostamento della macchina su un terreno che non dev'essere rasato. Ad esempio vialetti ghiaiosi, pietre, sassi, asfalto ecc.
• Evitare di correire con la macchina quando esta è in funzione. Camminare sempre, spingendo la macchina.
• Specnere il motore prima di modificare l'altezza di taglio. Non effettuare mai regolazioni a motore accesso.
• Non lasciare mai la macchina incustodita a motore acceso. Specnere il motore. Verificare che il gruppo di taglio non abbia smesso di ruotare.
• In caso di collisione con un oggetto o all'insorgere di vibrazioni fermare la macchina. Togliere il cavo di accensione alla candela. Controllare che la macchina non presenti danni. Riparare eventualmente agli danno riscontrato.

Tecnica fondamentale di lavoro

• Utilizzare sempre un disco affiliato per ottenerisultati ottimali. Un disco non tagliente è causa di untaglio non uniforme e l'erba ingiallisse sulla superficie di taglio.
• Non tagliare mai più di 1/3 della lunghezza dell'erba. Questo vale particolaremente nei periodi di siccità. Iniziare a tagliare con un'altezza di taglio elevata. Controllare poi il risultato e regolare l'altezza in modo adeguato. Se l'erba è particolaremente lunga, eseguire l'opération lentamente e ripeterla se necessario.
• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato.

Trasporto e rimessaggio

• Assicurare le attrezzature durante il trasporto per evitare danni di trasporto e incidenti.
• Conservate l'attrezzatura in un luogo chiuso a chiave e quando lontano alla portata di bambini e di persone non autorizzate.
• Conservare la macchina e i loro accessori in un luogo asciutto e protetto dal gelo.
• Per il trasporto e la conservazione del carburante, videere la sezione "Operazioni con il carburante".

Avviamento e arresto

Prima dell'avviamento

AVVERTENZA! Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

Usare sempre abbigliamento protettivo. Vedi istruzioni alla voce Abbigliamento protettivo.

• Osservare che non vi siano non addetti ai lavori nelle vicinanze.
• Eseguire la manutenzione giornaliera. Consultare le istruzioni nella sezione "Manutenzione".
• Accertarsi che il cavo di accensione sia ben collegato alla candela.

Avviamento

Tutti i modelli dispongono di lavoro dell'aria manuale (diaframma d'innesco).

Alla prima messa in moto del rasaerba premere cinque voltte la pompa carburante. Dopodiché si dovrá premere la pompa carburante per tre volte all'avviamento con motore a freddo.

• La manopola del freno del motore dev'essere tenuta contro l'impugnatura all'avviamento del motore.

• Posizionarsi dietro la macchina.
• Afferrare la manopola di avviamento, estrarre lentamente la cordicella di avviamento con la mano destra fino a quando si avverte resistenza (i ganci di avviamento entrano in做的事情). Tirare con forza per avviare il motore. Non avvolgere mai la cordicella di avviamento intorno alla mano.

Trasmissione

(M46-110R CLASSIC)

• Premere la barra di trazione verso l'impugnatura per avviare lo spostamento.

• Prima di tirare la macchina verso di se, disinnestare l'azionamento e spingere la macchina in avanti di circa 10 cm.

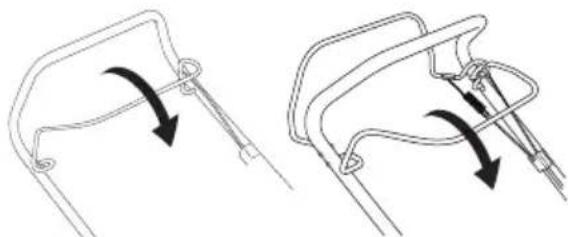

Arresto

• Il motore si arresta rilasciendo la manopola del freno del motore.

• La marcia si disinserisceanche quando si rilascia la manopola del freno
• É possibile sganciare solo la ruota motrice rilasciendo leggermente la leva del freno.

Generalità

AVVERTENZA! L'utilizzatore più eseguire solo le operazioni di manutenzione e assistenza descrirente in questo manuale delle istruzioni. Per operazioni di maggiore entità rivolgersi ad un'officina.

Controllo e/o manutenzione devono essere effettuali a motore spento. Prevenire la messa in funzione occidentale rimuovendo il cavo di accensione alla candela.

La durata della macchina può ridursi e il rischio di incidenti aumento se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni rivolgersi alla più vicina officina di assistenza.

N.B! Quando la macchina viene inclinata, accertarsi che ilchio dell'aria sa sempreosto nella posizione più alta.

• Usare sempre accessori originali.

Schema di manutenzione

Nel programma di manutenzione è possibile verificare quali parti della macchina richiedono manutenzione e a quali intervalli deve essere eseguita. Gli intervalli sono calculati in base all'uso giornaliero della macchina e potrebbe differire a seconda della frequenza di utilizzo.

Prima dell'avviamento	Manutenzione settimanale	Manutenzione mensile
Ispezione generale	Candela Filtro dell'aria
Pulitura esterna Marmitta*		Sistema di alimentazione
Livello dell'olio
Attrezzatura di taglio
Carter del gruppo di taglio*
Regolazione del filo di frizione
Manopola del frenodel motore*

*Vedere struzioni nella sezione "Dispositivi di sicurezza della macchina".

Ispezione generale

• Controllare che dadi e viti siano ben serrati.
• Sostituire eventuali parti danneggiate, usurate o rotte.

Pulitura esterna

• Ripulire il rasaerba da foglie, erba e simili usingo una spazzola.
• Non utilizzato una lancia ad alta pressione per pulire la macchina.
  Non dirigere mai getti d'acqua sul motore.
• Pulire la presa dell'aria del disposativo di avviamento. Controllare il disposativo di avviamento e la cordicella.
• Durante la pulizia除去 lo scomparto di taglio, girare la macchina mettendola con le candele verso l'alto. Svuotare il serbatoio del carburante.

Livello dell'olio

Collocare il rasaerba su una superficie pianada durante il controllo del livello dell'olio. Controllare il livello dell'olio con l'asticella fissata al tappo del serbatoio.

• Rimuovere il tappo dell'olio e pulire l'asta di livello.
  Ripositionare l'asta di livello.
• Se il livello dell'olio è basso, rabboccare conolio per motore fino al marchio superiore dell'asticella.

Attrezzatura di taglio

• Controllare il gruppo di taglio per individuare danni o incrinature. Un gruppo di taglio danneggiato dev'essere sostituito.
• Accertarsi che il coltello sia sempre ben affiliato e ben equilibrato.

N.B! Le lame devono essere bilanciate dopo l'affilatura.
In caso di urto di ostacoli che comportano il blocco della macchina, sostuire le lame danneggiate.

Sostituzione dei dischi

AVVERTENZA! Usare sempre dei quanti robusti durante le operazioni di assistenza e manutenzione del gruppo di taglio. I coltelli sono molto taglienti e ci si può ferire lavoramente.

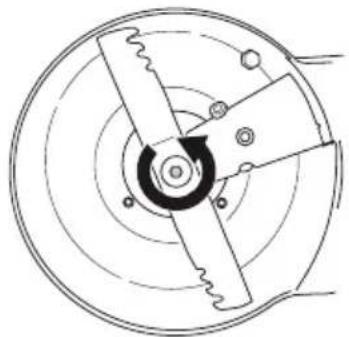

Smontaggio

• Svitare il bullone che fissa il coltello.

• Rimuovere il disco usato. Verificare che la staffa del disco sia priva di danni. Controllare inoltre che il bullone del coltello sia integro e che l'albero motore non sua piegato.

Montaggio

• La lama deve essere montata con le estremita ad angolo rivolte verso il coperchio.

• Assicurarsi che il tagliente sia correttamente concentrato sull'albero.

• Montare la rondella e avvitare bene il bullone. Serrare il bullone con una coppià di 45-60 Nm.

• Girare manually il disco per verificare che possa ruotare liberamente.
• Provare la macchina.

IMPORTANT!

Prestare sempre attenzione e usare il buon senso. Evitate tutte le situazioni che ritenete essere superiori alle vosre capacità. Se dopo aver letto le presenti istruzioni avete ancora dubbi in merito alle procedure operative, rivolgetevi a un esperto prima di continuare. Contattare il rivenditore autorizzato per l'assistenza.

Usare sempre ricambi originali. Per ulteriori informazioni, consultare la sezione "Dati tecnici".

Candela

NOTA! Usare candele originali o di tipo raccomandato! Altre candele possono danneggiare cilindro e pistone.

• Se la macchina presenta Bassa potenza, dificilità di avviamento o minimo irregolare: controllare sempre la candela prima di adottare qualsiasi altri provvedimento.
• Se la candela è sporca, pulirla e controllare la distance tra gli elettrodi. Fare riferimento alla sched dei dati tecnici per la distance della candela. Sostituire se necessario.

Regolazione del filo di frizione

• Effettuare la regolazione precise del cavo utilizzato la vite di regolazione.

• Effettuare una regolazione approximativa del cavo della frizione quando la regolazione precise non è possibile.
• Allungare il cavo utilizzato la vite di regolazione precisa.
• Effettuare una regolazione approximativa del cavo della frizione collegandolo a differenti staffe della barra della frizione. Infine, effettuare la regolazione precisea del cavo.

Filtro dell'aria

• Smontare il coperchio del filtro dell'aria ed estrarre il filtrro.
• Il filtrlo non ritorna mai completeness pulito. Pertanto va sostituito periodicamente con uno nuovo. Un filtrro danneggiato va sostituito immediatamente.
• Durante il montaggio, accertarsi che il filtro dell'aria sia del tutto aderente al portafiltero.

Pulire ilhetto di carta.

• Pulire il filtro scuotendolo contro una superficie pianà. Non usare mai solventi contenti petrólio, ad esempio paraffina, oppure aria compressa per pulire il filtrro.

Pulizia del filtro in schiuma

• Rimuovere il filtrlo in materiale espanso. Pulire il filtrlo accuratamente con acqua saponata tiepida. Dop la pulizia, risciacquare il filtrlo accuratamente con acqua pulita. Strizzare il filtrlo e lasciarlo ascugare. N.B! L'aria compressa usata a pressione troppo elevata cui danneggiare il filtrlo in materiale espanso. Dop o aver pulito il filtrlo, olarlo con olio per motore. Rimuovere l'olio in effesso esercitando pressione con un panno pulito sul filtrlo.

Cambio dell'olio

• Vuotare il serbatoio del carburante.
• Svitare il tappo del serbatoio dell'olio.
• Usare un recipiente idoneo per raccogliere il lubrificante.
• Far uscire l'olio facendolo scolare dal tubo di rifornimento dopo aver inclinato il motore. Quando la macchina viene inclinata, accertarsi che il filtrò dell'aria sia sempreosto nella posizione più alta. Rivolgersi alla più vicina stazione di servizio per lo smaltimento dell'olio per motore inccesso.
• Riempire con nuovo olio motore di buona qualità. Vedere il manuale di istruzioni in dotazione con il motore.

Sistema di alimentazione

• Accertarsi dell'integrità di coperchio del serbatoio e relativiva tenuta.
• Controllare il tubo pescante. Sostituire se necessario.

Caratteristiche tecniche

	M40-110 CLASSIC M46-110 CLASSIC M46-110R CLASSIC
Motore
Produzione del motore Rato Rato Rato
Cilindrata, cm3	113 113 113
Regime, rpm 2950 2950 2950
Potenza nominale motore, kW (vedinota 1) 1,6 1,6 1,6
Sistema di accensione
Candela	Torch A5RTC	Torch A5RTC	Torch A5RTC
Distanza all'elettrodo, mm 0,7 0,7 0,7
Carburante, lubrificazione
Capacità serbatoio carburante, litri 0,8 0,8 0,8
*Olio motore	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Peso
Macchina con serbatoi vuoti, kg	23,6	26,5	29,2
Emissioni di rumore (vedinota 2)
Livello potenza acustica, misurato dB(A)	90	92	92
Livello potenza acustica, garantito LwadB(A)	98	100 100
Livelli di rumorosità (vedinota 3)
Livello pressione acustica all'udito dell'operatore, dB(A)	80	85	85
Livelli di vibrazioni, a hveq (vedinota 4)
Impugnatura, m/s2	3,7 4,8 5,0
Sistema di taglio
Altezza di taglio, mm	20-75	30-80	30-80
Larghezza di taglio, cm	40	46	46
Coltello	Combi 40	Combi 46	Combi 46
Codice	5871590-10	5811889-10	5811889-10
Capacità del raccoglierba, litri	50	50	50

Note 1: La potenza nominale del motore indica corrisponde alla potenza netta media (al rapporto giri/min. specificato) di un tipico motore in fase di produzione per il modello di motore misurato alla normativa SAE J1349/ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. L'uscita di potenza effettiva del motore installata nella macchina finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.
Note 2: Emissione di rumore nell'ambiente misurato come potenza acustica (LwA) in base alla direttiva CE 2000/14/CE.
Note 3: Livello di pressione acustica in ottemperanza alla norma ISO 5395:2013. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).
Note 4: Livello di vibrazioni in ottemperanza alla norma ISO 5395:2013. I dati riportati per il livello di vibrazione hanno una dispersione statistica tipica (deviazione standard) di 0,2m / s^2
*Utilizzare olio motore di qualità SF, SG, SH, SJ o superiore. Vedere la tabella delle viscosità presente nel manuale del costruttore del motore e selezionare la migliorie viscosità in base alla temperature esterna prevista.

Superficie caliente.

Ročica motorne zavore

Ocistite papirnati filter

Ocistite filter takto, da z njim potrkate ob ravno povrsino. Za cišcenje filtra nikoli ne uporabljaje topila s petrolejem npr, kerosina, ali komprimiranega zraka.

Ciscenje penastega filtra

• Odstranite penast plasticen filter. V mlačni milnati vodi dobro operite filter. Po cisćenju filter dobro izperite v cisti vodi. Posušite filter. OPOMBA! Stisnjen zrak po visok pritiskom lahko poskoduje peno. Po cisćenju je treba filter naoljiti z motornim oljem. Odvečno olje očistite tak, da ob filter pritsnete cissto krop.

Menjava olja

Pornire si oprire 296

INTRETINERE

Generalitati 297

Planificarea intretinerii 297

Verificazioni capacul de taiere
