M46110R Classic - Gressklipper MCCULLOCH - Gratis bruksanvisning og manual

Tekniske spesifikasjoner	140 cc motor, klippebredde 46 cm, justerbar klippehøyde fra 30 til 75 mm, vekt 25 kg
Bruk	Manuell gressklipper, ideell for mellomstore hager, bensindrift
Vedlikehold og reparasjon	Regelmessig oljesjekk, rengjøring av luftfilter, sliping av kniv anbefales etter hver sesong
Sikkerhet	Anbefalt verneutstyr, ikke bruk i regn, følg sikkerhetsinstruksjonene i manualen
Generell informasjon	2 års garanti, reservedeler tilgjengelig, tilgjengelig kundeservice

Ofte stilte spørsmål - M46110R Classic MCCULLOCH

Hvordan starter jeg MCCULLOCH M46110R Classic gressklipperen?

Sørg for at tanken er full av bensin og at oljenivået er korrekt. Trekk i startsnoren mens du holder sikkerhetsarmen inne for å starte motoren.

Hva gjør jeg hvis gressklipperen ikke starter?

Sjekk bensinnivået, sørg for at startsnoren ikke er skadet og at luftfilteret er rent. Hvis problemet vedvarer, se i brukermanualen for flere løsninger.

Hvordan justerer jeg klippehøyden?

Bruk høydejusteringsspaken ved hjulene for å justere klippehøyden etter dine preferanser. Sørg for at gressklipperen er slått av før du gjør dette.

Hva gjør jeg hvis gressklipperen etterlater uklipte striper?

Sjekk at kniven er skarp og ikke skadet. Sørg også for at klippehøyden er riktig innstilt og at gressklipperen ikke går for raskt under klipping.

Hvordan vedlikeholder jeg MCCULLOCH M46110R Classic gressklipperen?

Rengjør kniven og undersiden av klippeplaten regelmessig. Bytt olje og luftfilter i henhold til anbefalingene i manualen. Sjekk også tennpluggene og bytt dem om nødvendig.

Hvor kan jeg finne reservedeler til gressklipperen?

Reservedeler kan kjøpes hos autoriserte MCCULLOCH-forhandlere, på den offisielle nettsiden eller i spesialiserte hagebutikker.

Hva er garantien på MCCULLOCH M46110R Classic gressklipperen?

Gressklipperen har vanligvis 2 års garanti. Se brukermanualen for spesifikke detaljer og garantibetingelser.

Hvordan oppbevarer jeg gressklipperen om vinteren?

For optimal oppbevaring, tøm bensintanken, rengjør kniven og undersiden av klipperen, og oppbevar den på et tørt sted beskyttet mot frost.

BRUKSANVISNING M46110R Classic MCCULLOCH

SE Bruksanvisning 2-14

DK Brugsanvising 15-27

FI Kayttoohje 28-40

NO Bruksanvisning 41-53

GB Operator's manual 54-66

Justering av kopplingsvajer 13

Lufffilter 13

Oljebyte 13

Branslesystem 13

TEKNISKA DATA

Tekniska data 14

Bäste kund!

Kontroll av ljuddampare

Montering av uppsamlare

Justering av kopplingsvajer

• Finjustera vajern med justerskruven.

Rengöring av pappersfilter

Rengöring av skumplastfilter

Transport og opbevaring 20

BETJENING

Transport og opbevaring 22

Start og stop 23

VEDLIGEHOLDELS

Generelt 24

Vedligeholdessesskema 24

• Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skareskader.

• Kontroller, at klippeskjoldet er helt og.uden synlige defekter, f.eks. materialerevner.

Motorbremsebøjle

• Motorbremsen er konstrueret til at standse motoren. Nár grebet om motorbremsebøjlen slippes, skal motoren standse.

Tør rent rundt om tankdakslet.

Transport og opbevaring

Transport og opbevaring

• Trak klingen rundt pr. handkraft, og kontroller, at den roterer frit.

Provekormaskinen.

VIGTIGT!

ADVARSEL! Hvis maskinen brukes ufsorsiktig eller feilaktig, kan den vare et farlig redskap som kan forarsake alvorlige skader eller ødsfall forBrukeren aller andre.

Les noye gjennom braksanvisingen og forsta innholdet f#r du brukermaskinen.

Sorg for at/DDke uvedkommende oppholder seg i arbeidsomradet.

Hindreutilsiktetoppstartvedafjerne tenningskabelenfra tennpluggen.

Se opp for gjenstander som slynges ut og rikosjetterer.

Adversel om roterende kniv.Pass pa hender og fatter.

Adversel: Roterende deler. Hold hender og ffter unna.

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Stoyutslipp til omgivelsene ifolge EFsdirektiv. Maskinens utslipp angis i kapitlet Tekniske data og pa klistremerke.

Bruk aldri maskinen innendors.
eller rom uten ventilasjon.
Avgassene ineholder
karbonmonoksid, en giftig og
livesfarlig gass uten lukt.

Eksplosjonsfare

Fyll aldri brennstoff med motoren i gang.

Svær tarm overflate.

Forklaring av advarselsmerker

Advarslene er delt inn i tre nivaer.

ADVARSEL!

ADVARSEL! Brukes hvis det er fare for alvorlig skade eller dodsfall forBrukeren eller skade pa omgivelsene hvis instruksjonene i handboken ikke folges.

VIGTIG!

VIGTIG! Brukes hvis det er fare for skade
påBrukeren aller omgivelsene hvis
instruktone i handboken ikke følges.

OBS!

OBS! Brukes hvis det er fare for skade på gjenstander eller maskinen hvis instruksjonene i handboken ikke jegles.

Innhold Kjare kunde

SYMBOLFORKLARING

Symbolforklaring 41

Forklaring av adverselmkerer 41

PRESENTASJON

Innhold 42

Kjare kunde 42

HVA ER HVA?

Hva er hva pa gressklipperen? 43

MASKINENS SIKKERHETSUTSTYR

Generelt 44

MONTERING OG JUSTERINGER

Generelt 45

Handtak 45

Klippehoyde 45

Oppsamler 45

Finhakkesett 45

Pafylling av olje 45

BRENNSTOFFHÄNDTERING

Generelt 46

Brennstoff 46

Fylling av brennstoff 46

Transport og oppbevaring 46

BETJENING

Personlig verneutstyr 47

Generelle sikkerhetsinstruktjoner 47

Grunnleggende arbeidsteknikk 48

Transport og oppbevaring 48

Start og stopp 49

VEDLIKEHOLD

Generelt 50

Vedlikeholdsskjema 50

Generell inspeksjon 50

Tennplugg 52

Serien av nyskapende motorsager fortsatte gjennom tiarene, og virksomheten utvidet først med motorer til fly og go-karter pa 1950-tallet, senere med minimotorsager i 1960-arene. Senere, i 1970- og 80-arene, ble trimmere og Iovblasere lagt til i sortimentet.

I dag er McChulloch en del av Husqvarna-gruppen, og fortsetter tradisjonen med kraftige motorer, tekniske nyskapninger og sterke konstruksjoner som har vart vart varemeker i mer enn et halvt arhundre. Redusert drivstofforbruk, utslipp og stynivá har førsteprioritet hos oss, det samme har bedre sikkerhet og brukervennlight.

Vi haper du vil bli fornoyd med ditt nye McCullochprodukt, som er konstruert for a vare din folgesvenn i lang tid fremover. Ved a folge brukerhandbokens rad om bruk, service og vedlikehold sikrer du maksimal levetid for Produktet. Hvis du trenger profesjonell hjelp til reparasjon aller service, kan du bruke Service Locator-tjenesten pa www.mcculloch.com.

McCulloch arbeider Iopende med a videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

Denne brukerhandboken kan ochlastes ned fra www.mcculloch.com.

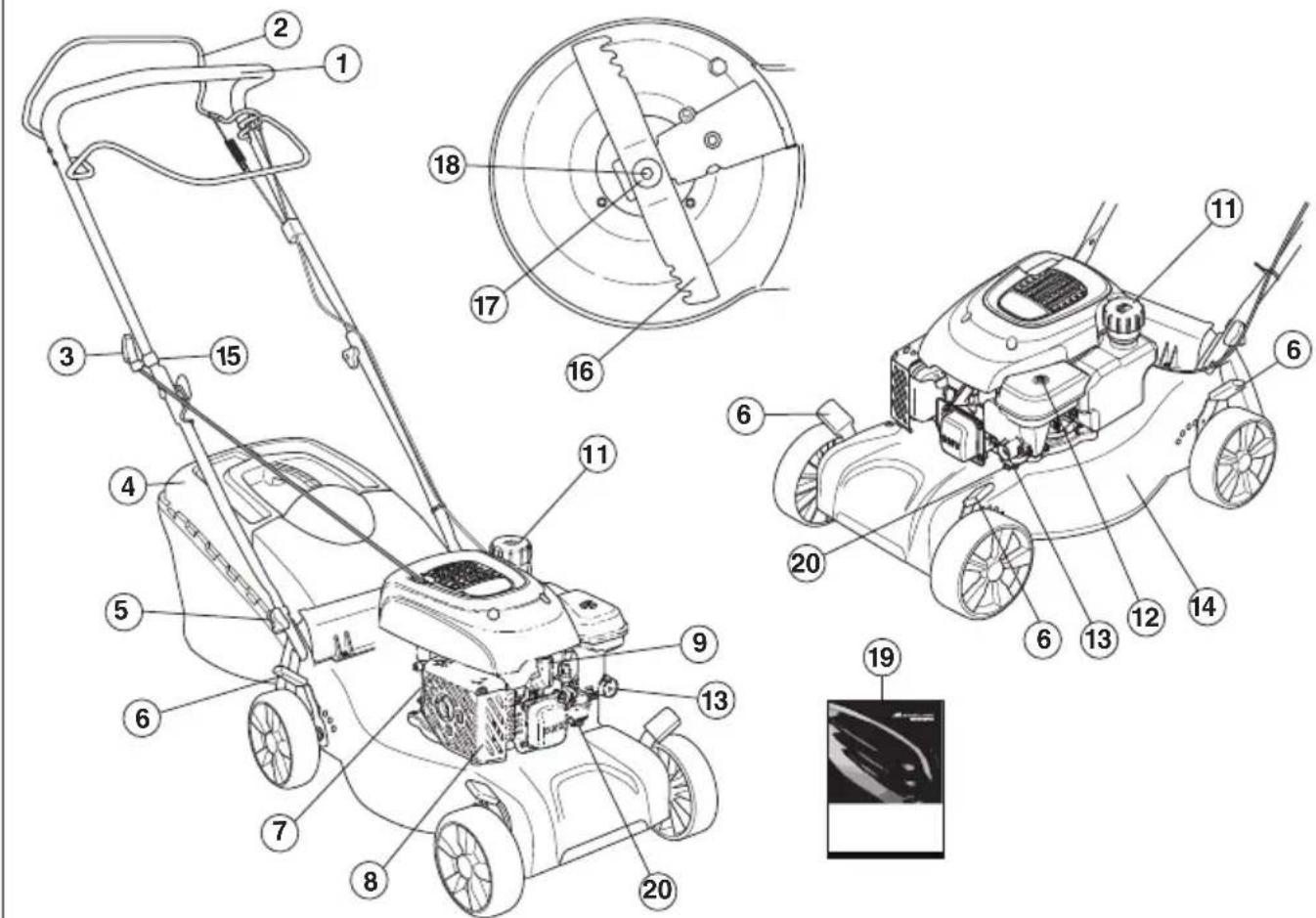

HVA ER HVA?

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utforer kontroll og vedlikehold for a vare sikker pa at utstyret fungerer.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Hvis maskinen ikke bestar alle kontrollene, på serviceverksted oppsøkes for reparasjon.

Modifiser aldriijke maskinen sikat den ikke lenger stemmer overens med originalutforelsen, ogbruken-den ikke hvisd den synes a ha blitt modifisert av andre.

Hindre utilisiktet oppstart ved a fjerne tenningskabelen fra tennpluggen.

Klippedeksel

• Klippedekselet er konstruert for a redusere vibrasjoner og for a reusere risikoen for kuttskader.

Kontroll av klippedeksel

• Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.

Motorbremsebye

• Motorbremsen er konstruert for a stanse motoren. När grepet om motorbremsebøylen slippes, skal motoren stanse.

Kontrollere motorbremsehandtaket

Gi full gass og slipp deretter bromsebøylen.
Motorbremsen skal alltid ære justert sik at motoren stanser innen 3 sekunder. Kontakt et autorisert serviceverksted.

Lyddemper

ADVARSEL! Bruk aldri en maskin uten lyddemper eller med defekt lyddemper. En defekt lyddemper kan øke lydnivæt og brannfaren betraktelig. Ha verktøy for brannslokking tilgjengelig.

Lyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjoring. Vær oppmerksom pa brannfaren, spesielt ved handtering nær brannfarlige stoffer og/ eller gasser.

Lyddemperen er konstrukt for a gi et lydniva som er sa lavt som mulig, og for a lede avgassene fra motoren bort fra brukeren.

• Kontroller regelmessig at lyddemperen er hel og at den sitter ordentlig fast.

MONTERING OG JUSTERINGER

Generelt

VIGTIG! Hindiutilsiktetoppstartveda fjerne tenningskabelen fra tennpluggen.

Handtak

Montering

Topphandtak

Plasser handetakr s rormede konstruksjon direkte ovenfor den nedre delen pa handtaket. Trekk til knottene.

MERKNAD! Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.

Flytt spaken bakover for hoy klippehoyde, og forover for lavere klippehoyde.

M40-110 CLASSIC, M46-110 CLASSIC, M46-110R CLASSIC har fire controller, en for hvert hjul.

Oppsamler

Montering av oppsmler

1 Sett gressoppssamllrammen inn i gressposen med den feste delen av posen pa undersiden.

2 Fest gressposen til rammen ved hjelp av hurtigklemmer.

Finhakkesett

• Hev utkastvernet for a montere/demontere finforderlingspluggen.

Hekt fjaeren i rammen.

Pafylling av olje

• Oljetanken er tom ved levering. Fyll på olje sakte. Se anvisninger under overskriften Vedlikehold. Motoroljen ma skiftes i henhold til motorhandboken.

BRENNSTOFFHÄNDTERING

Generelt

ADVARSEL! Å kjare en motor i et innestengt eller)darlig ventilert rom kan forarsake dodsfall ved kveling ull karbonmonoksidforgiftning.

Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innanding og hudkontakt. Vær derfor forsiktig ved handtering av bensin og sorg for god ventilasjon ved bensinhandtering.

Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann. Start derfor aldri maskinen innendors aller i nærhen av lettantennelig materiale!

Det mä ikke røykes og heller ikke plasseres varme gjenstander iærheten av brennstoffet.

Brennstoff

MERKNAD! Maskinen er utstyrt med en fireaktsmotor. Pase at det alltid er tilstrekkelig med olje i oljetanken.

Bensin

• Bruk blyfri ellber blyholdig kvalitetsbensin.
  Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppsta sakkalt banking. Dette medfær och motortemperatur, som kan resultere i alvorlige motorhavarier.
• Der miljotilpasset bensin, sakalt alkylatabensin, er tilgengelig, skal sik brukes.

Motorolje

MERKNAD! Kontroller oljenivæt for gressklipperen startes. For lav't oljenivåkan forarsake akvorlige motorskader. Se anvisingene i delen "Vedlikehold".

• Motoroljen mä skiftes i henhold til motorhandboken. Se motorhandboken for anbefalte oljetyper. Bruk aldri olje ment for totaksmotorer.

Fylling av brennstoff

ADVARSEL! Stans motoren og la den avkjoles noen minutter for brennstoff fylles pa.

Bruk alltid enbensinkanne fora unngs.

Apne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Tork rent rundt tanklokket.

Trek tanklokket godt til etter bruk.
Uaktsomhet kan fore til brann.

Flytt maskinen minst 3 m fra tankingsstedet for du starter den.

Start aldri maskinen:

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff sik at det ikke er fare for at en eventuell lekkasje og dampkommen i kontakt med gnister eller øpen ild, foreksempel fra el-maskiner, el-motorer, elektriskekontakter/strømbrytere, uller varmekjeler.
• Ved oppbevaring og transport av brennstoff ma det brukes kanner som er spesielt beregnet og godkjent for formålet.

Langtids oppbevaring

• Ved lengre tids oppbevaring av maskinen ma drivstofftanken og forgasserkaret tommas. Hør med naermeste bensinstasjon hvor du kan blkvitt overflodig brennstoff.

Personlig verneutstyr

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvís ulykken skulle ære ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

Bruk oreklokker hvis stynivaret overskrider 85 dB.
- Sklisikre og solide stvler erer skor.
Kraftige langbukser. Ikke bruk kortbukser aller sandaler, og gå ikke barbent.
Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon aller rengjaring av skjaereutstyr.

Generelle sikkerhetsinstruksjoner

Dette avsnittet beskriver grunnleggende sikkerhetsanvisninger for bruk av maskinen. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplaering og practisk erfaring.

• Les nôye gjennom braksanvisingen og forstainnholdet frol du bruker maskinen.
  Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mensesker aller deres eiendom.
• Maskinen må holdes ren. Skilter og merker må være fullt lesbare.

Bruk alltid sunn fornuft

Det er umulig à dekke alle tenkelige situasjoner som kan forekommen. Vær alltid forsiktig og bruk sunn fornuft. Nár duCOMMER ut for en situasjon som gjør deg usikker pa fortssatt bruk, skal du ràdfore deg med en ekspert. Kontakt forhandleren, serviceverkstedet eller en erfaren bruker. Unngå allbruk som du ikke føler deg tilstrekkelig kvalifisert til!

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt när den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive aller passive medisinske implantater. For a redusere risikoen for alvorlig aller livstruende skade, anbefaler vi at personer med medisinske implantater rädförer seg med sin lege og produsenten av det medisinske implantatet ffor的各项 maskinen tas i bruk.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den vare et farlig redskap som kan forarsake alvorlige skader eller dodsfall forBrukeren aller andre.

La aldri barn eller andre personer som\ ikke har opplær i bruk av maskinen\ bruke eller vedlikeholde den.

Maskinen mä ikke brukes av personer med nedsatt fysisk eller mental kapasitet,ller personer som av helsearsaker ikke er i stand til a betjene maskinen,uten tilsyn av en person som er ansvarlig for sikkerheten.

La aldri noen annen bruke maskinen for du har forsikret deg om at de har forstatt innholdet i bruksanvisingen.

Bruk aldri maskinen hvis du er trett, har drukket alcohol eller bruker medisiner som kan pavirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! U autoriserte endringer og/ eller tilleggsutstyr kan medfrole alvorlige skader ell erdsfall for brukeren aller andre. Maskinens opprinnelige konstruksjon ma ikke under noen omstendighet endres uten produsentens tillatelse.

Modifiser aldri donne maskinen sik at den ikke lenger stemmer overens med originalutforelsen, og bruk den ikke hvis den synes á ha blitt modifisert av andre.

Bruk aldri en maskin som det er noe galt med. FgIg vedlikeholds-, kontroll- og serviceinstruktone i denen bruksanvisingen. Noen vedlikeholdsog servicetiltak ma utfores av erfarne og kvalifiserte spelialister.

Bruk alltid originalt tilleggsutstyr.

Fk lipping pabegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.
Gjenstander som slar mot klippeutstyret kan bli kastet ut og forarsake skade pa personer erer gjenstander. Hold god avstand til personer og dyr.
- Bruk aldri maskinen i darelig vær, for eksempel i takeregn, faktig eller vätt miljø, sterk vind, sterk kulde, vedfare for lyn osv. Å arbeide i darelig vær er slitsomt ogkan skape farlige omstendigheter, for eksempel glatt underlag.
- Hold øye med omgivelsene for Å sikre at ingenting kan pavirke kontrollen over maskinen.
Vær oppmerksom pa røtter, stein, kvister, fordypninger, grøfter osv. Høyt gress kan skjule hindringer.
- Det kan vare farlig a klippe gress i skraninger. Ikke bruk gressklipperen i svert bratte skraninger. Gressklipperen bor ikke brukes i større helling enn 15 grader.
I skranende terreng bør man gå vinkelrett pa hellingen. Det er mye lettere a gå pa tvers i en skräning enn opp og ned.
Vær forsiktig nár du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

• En gresskipper er bare konstruert for klipping av gressplener. Ingen annen bruk er tilatt.
• Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
• Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake persorskade.
• Unngå at kniven slar mot fremmedlegemer som steiner, rötttre eller liknende. Dette kan före til at kniven blir slov og at motorakselen blir boyd. En boyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
  Bremseboylen ma aldri vare permanent forankret i handtaket nar maskinen er i gang.
• Plasser gressklipperen på et stabilt, plant underlag og start den. Pase at kniven ikke kankommen i kontakt med bakken eller andre gjenstander.
• Plasser deg alltid bak maskinen. La alle hjulene berore bakken og hold begge hender pa handtaket mens du klipper. Hold hender og fotter borte fra de roterende knivene.
• Unngä ävippe maskinen opp mens motoren er i gang.
• Vær spesielt oppmerksom nár du trekker maskinen mot deg mens du arbeider.
• Løft aldri opp gresskipperen eller bør den nar motoren er startet. Hvis du ma løfte gresskipperen,

Grunnleggende arbeidsteknikk

• Klipp alltid med godt slopte kniver for best mulig resultant. En slov kniv gir ujevnt klipperesultat, og gresset blir gult i kutflaten.
• Klipp aldri mer enn 1/3 av gressets lenghte. Dette gjelder spesielt i tørkeperiodeer. Klipp først med stor klippehoyde. Kontroller deretter resultatet og senk til egnet hoyde. Hvis gresset er ekstra langt, kjorer man sakte og klipper eventuelt to ganger.
• Klipp i forskjellige retninger hver gang, for a unnga striiper i plenen.

Transport og oppbevaring

• Sikre utstyret under transport for a unnga transportskade og ulykker.
• Oppbevar utstyret i et laskart rom sik at det er utilgjengelig for barn og uvedkommende.
• Oppbevar maskinen og det tilhorende utstyret på et tørt og frostfritt sted.
• For transport og lagring av drivstoff, se delen "Handtering av drivstoff".

BETJENING

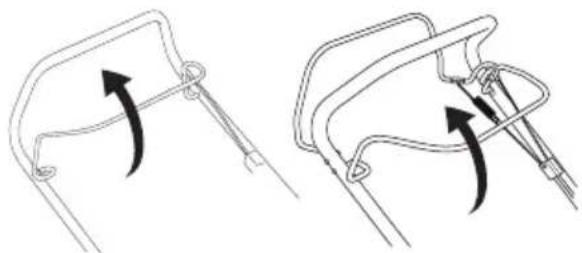

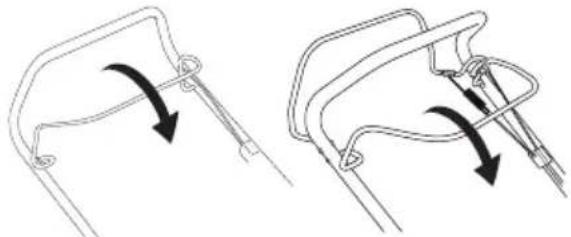

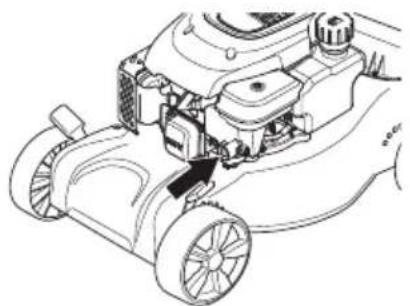

Start og stopp

Før start

ADVARSEL! Les noye gjennom braksanvisingen og forsta innholdet fdr du bruker maskinen.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

• Sorg for at/DDke uvedkommende oppholder seg i arbeidsomradet.
• Utfør daglig vedlikehold. Se anvisningarene i delen "Vedlikehold".
• Pase at tenningskabelen sitter ordentlich pa tennpluggen.

Start

Alle modeller har manuell choke (primerblaere).

Trykk fem ganger på bensinpumpen dersom gressklipperen startes for Forste gang. Deretter skal man trykke tre ganger på bensinpumpen ved start av kald motor.

• Motorbremsebøylen ma holdet mot handetak narnotoren startes.

• Plasser deg bak maskinen.
• Ta tak i starthandtaket med høyre hand og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn). Trekk kraftig for a starte motoren. Surr aldri startlinen rundt handen.

Drift

(M46-110R CLASSIC)

• Skyv kjorehandtaket inn mot handtaket for a starte kjøringen.

Frdu trekker maskinen mot deg, lser du ut drivverket og skyver maskinen cirka 10 cm fremover.

Stopp

• Motoren stanses ved à slippe motorbremsebøylen.

• Drivverket kobles och ut hvis du slipper bremsehandtaket.
• Bare drivverket kan kobles ut ved Å slippe bremsespaken litt opp.

Generelt

ADVARSEL! Brukeren mä kun utfäre det vedlikeholds- og servicearbeidet som beskrives i dette bruksanvisingen. Mer omfattende ingrep skal utfores av et serviceverksted.

Kontroll og/eller vedlikehold skal utfores med avslatt motor. Hindre utilsiktet oppstart ved a fjerne tenningskabelen fra tennpluggen.

Maskinens levetid kan forkortes og risikoen for ulykker kan oke dersom vedlikehold av maskinen ikke utfores på riktig mæte og dersom service og/eller reparasjoner ikke er fagmessig utfør. Kontakt nærmesto serviceverksted dersom du trengerytterligere opplysninger.

OBS! Nár maskinen er vippet, má du pase at luftfilteret alltid er plasserti hóyeste stilling.

• Bruk alltid original tilleggsutstyr.

Vedlikeholdsskjema

I vedlikeholdsskjemaet kan du se hvilke deler av maskinen som krever vedlikehold, og hvor ofte dette skal finne sted. Intervallene er beregnet ut fra daglig bruk av maskinen, og kan variere avhengig av bruksmingden.

Før start	Ukentlig ettersyn	Månedlig ettersyn
Generell inspeksjon	Tennplugg Luftfilter
Utvendig rengjøring	Lyddemper* Drivstoffsystem
Oljenivå
Skjærutstyr
Klippedeksel*
Justering av kopingsvaier.
Motorbremsebøyle*

*Se anvisninger i delen "Maskinens sikkerhetsutstyr".

Generell inspeksjon

• Kontroller at skruer og mutre er trukket til.
• Skift ut alle skadde, slitte aller adelagte deler.

Utvendig rengjøring

Borst gresskipperen ren for 1ov, gress og liknende.
- Maskinen må ikke rengjores med høytrykksspyler.
- Spyl aldri vann direkte mot motoren.
Rengjor startmotorens luftinntak. Kontroller startmotor og startsnor.
- Ved rengjoring under klippedekselet, snur du maskinen sik at tennpluggen vender opp. Tøm bensintanken.

Oljeniva

Nár du konntroller oljeniváet skal gressklipperen sta pa et plant underlag. Kontroller oljeniváet med peilepinnen pa oljepafyllingslokket.

Fjern oljelokket og tork av peilepinnen.
- Sett peilepinnen tilbake.

VEDLIKEHOLD

Hvis oljenivaet er lavt, ma du fylle pa motorolje opp til det ovre nivaet pa peilepinnen.

Skjaereutstyr

• Kontroller skjæeutstyret med henblickk på skader og sprekkdannelse. Skadet skjæeutstyr ma alltid skiftes.
  Vær nøye med alltid á ha en godt slipt og korrekt balansert kniv.

OBS! Etter sliping av kniver bør disse balanseres.

Ved pakjørsl mot hindringer som forarsaker havari bør skadde kniver byttes.

Skifte knivene

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjareutstyret. Knivene er svart skarpe, og det kan svart lett oppsta kutskader.

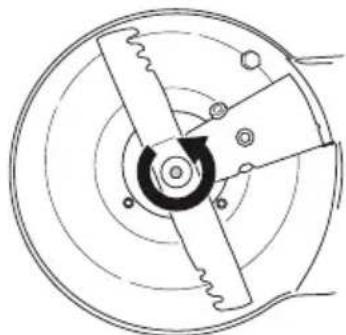

Demontering

• Skru ut bolten som holder kniven.

Vær alltid forsiktig og bruk sunn fornuft. Unngasituasjoner du ikke synes du er tilstrekkelig kvalifisert for. Hvis du fremdeles foler deg usikker pa fremgangsmaten etter at du har lest disse instruksjonene, ma du rädfore deg med en ekspert for du fortsetter. Kontakt et autorisert serviceverksted.

Bruk alltid originale reservedeler. Du finner mer informasjon i delen "Tekniske data".

Tennplugg

MERKNAD! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan odelegge stempel/sylinder.

• Demoner luftfilterdekselet og ta ut filteret.
• Et filter som har vaert mye brukt kan aldri bli fullstendig rent. Derfor ma det skiftes med jevne mellomrom. Et skadet luftfilter ma alltid skiftes.
• Pase ved montering at luftfilteret lukker welt tett mot filterholderen.

Rengjørpapirfilteret

Rengjor filteret ved a banke det mot et plant underlag. Bruk aldri lsemiddel med petroleum, f.eks. parafin, ell ertrykkuft for a rengjare filteret.

Rengjöring av skumplastfilter

Fjern skumplastfilteret. Vask filteret grundig i lunkent sapevann. Etter rengjoring skylles filteret grundig i rent vann. Klem ut og la filteret tke. OBS! Trykkuft under for hoyt trykk kan skade skumplasten. Etter rengjoring kal filteret oljes inn med motorolje. Tork av overflodig olje ved a presse en ren klut mot filteret.

Oljeskift

Tombensintanken.
- Skru av oljepafyllingslokket.
- Bruk en egnet beholder til à samle opp oljen.
Tapp ut oljen ved a helle motoren sik at oljen renner ut av pafyllingsrret. Nar maskinen er vippet, ma du pase at luftfilteret alltid er plassert i hoyeste stilling. Hør med naermeste bensinstasjon hvor du kan bl kvitt overflodig motorolje.
Fyll pa ny motorolje av god kvalitet. Se den medfolgende bruksanvisingen for motoren.

Drivstoffsystem
