KÄYTTÖOHJE M46110R Classic MCCULLOCH

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetynä olla vaarallinen työvaline, joka saattaa aiheuttaa kayttajalle tai sivullisillevakavia vammoja tai kuoleman.

Lue käyttoohje huolellisesti ja ymmarra sen sisälto, ennen kuin alat käyttaa konetta.

Varmista, ettei työalueella ole asiaankuulumattomia.

Esta tahaton kaynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Varo sinkoutuvia esineita ja kimmokkeita.

Varoitus pyorivista terista. Varo kasi ja jalkoja.

Varoitus: pyorivia osia. Pida kdet ja jalat poissa niiden laheltä.

Tämä tuote tayttä voimassa olevan CE-direktiivin vaatimukset.

Melupäastö ympäristön Euroopanyhteison direktivin mukaisesti. Koneen päästö ilmoitetaan luvulla Tekniset tiedot ja arvokilvessä.

Alä koskaan käytä konetta sisātiloissa tali tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisāltavāt hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua.

Rajahdsvaara

Ala koskaan tankkaa moottorin kaydessa.

Erittain kuuma ulkopinta.

Selvitys vaaratasoista

Varoitukset on jaettu kolmeen luokkaan.

VAROITUS!

VAROITUS! Tata kaytetaan,Jos kaytloohjeen noudattamatta jattamisesta voi seurata kayttajan vakava vamma tai kuolema tai ympariston vahingoittuminen.

TÄRKEÄÄ!

TÄRKEÄ! Tata kaytetaan, jos kaytöohjeen noudattamatta jattamisesta voi seurata kayttäjan loukkaantuminen tai ympariston vahingoittuminen.

HUOM!

HUOM! Tāta kaytetaan, jos kayttöohjeiden noudattamatta jattamisestä voi seurata materiaalin tai koneen vauroituminen.

ESITTELY

Sisälto Hyvä asiakas!

MERKKIEN SELITYKSET

Merkkien selyikset 28

Selvitys vaaratasoista 28

ESITTELY

Sisaltö 29

Hyvä asiakas! 29

KONEEN OSAT

Ruohonleikkurin osat? 30

KONEENTURVALAITTEET

Yleistä 31

ASENNUS JA SÄADÖT

Yleista 32

Kahvan 32

Leikkuukorkeus 32

Keräja 32

Silppurilisalaite 32

Oljyn tayttö 32

POLTTOAINEEN KASITTELY

Yleistä 33

Poltoaine 33

Tankkaus 33

Kuljetus ja sailytys 33

KÄYTTO

Henkilkohtainen suojavarustus 34

Yleiseturvaohjeet 34

Trimmauksen perustekniiikka 35

Kuljetus ja sailytys 35

Käynnistys ja pysäytys 36

KUNNOSSAPITO

Yleistä 37

Huoltokaavio 37

Yleinen tarkastus 37

Sytytystulppa 38

Kytkentavaijerin saataminen 39

llmansuodatin 39

Oljynvaihto 39

39 Poltoainejärestelmä 39

TEKNISET TIEDOT

Teknisetiedot 40

Innovatiivisten moottorisahojen valikoima taydentyi vuosikymmenten aikana ja liketoimintaa laajennettin. Ensin mukaan tulivat lentokoneiden ja mikroautojen moottorit 1950-luvulla ja sitten pienet moottorisahat 1960-luvulla. Myohemmin 1970- ja 80-luvulla valikoimaan lisattiin trimmerit ja puhallusputket.

Nykyisin Husqvarna-konserniin kuuluva McCulloch jatkaa tehokkaiden moottorien, teknisten innovaatioiden ja kestävien mallien perinnettään, joka on ollut meille leimallista jo yli puolen vuosisadan ajan. Matalampi poltoaineenkulutus, pienemmat paastot ja alhaisempi melutasao ovat mielle erityisen tarkeitä samoin kuin turvallisuuden parantaminen ja käytäjäystavllisyys.

Toivomme, etta olet tytyvainen McCulloch-tuotteeseesi, sillä se on suunnitelu kestämän pitkäksi aikaa eteenpain. Noudattamalla kayttöoppaan kayttoa, huoltoa ja kunnossapitoa koskevia nuvoja, tuotteen kayttöikä voidaan pidentä entisestäan. Jos tarvitset korjauksiin tai huoltoon ammattilaisen apua, kaytä osoitteessa www.mcculloch.com olevaa Service Locator -palvelua.

McCulloch kehittaa jatkuvasti tuotteitaan ja pidattaa siksi itselleen oikeuden mm. muotoa ja ulkonakoa koskeviin muutoksiin ilman ennakkoilmoitusta.

Tāmān kāyṭtöoppaan voi ladata myös osoitteesta www.mcculloch.com.

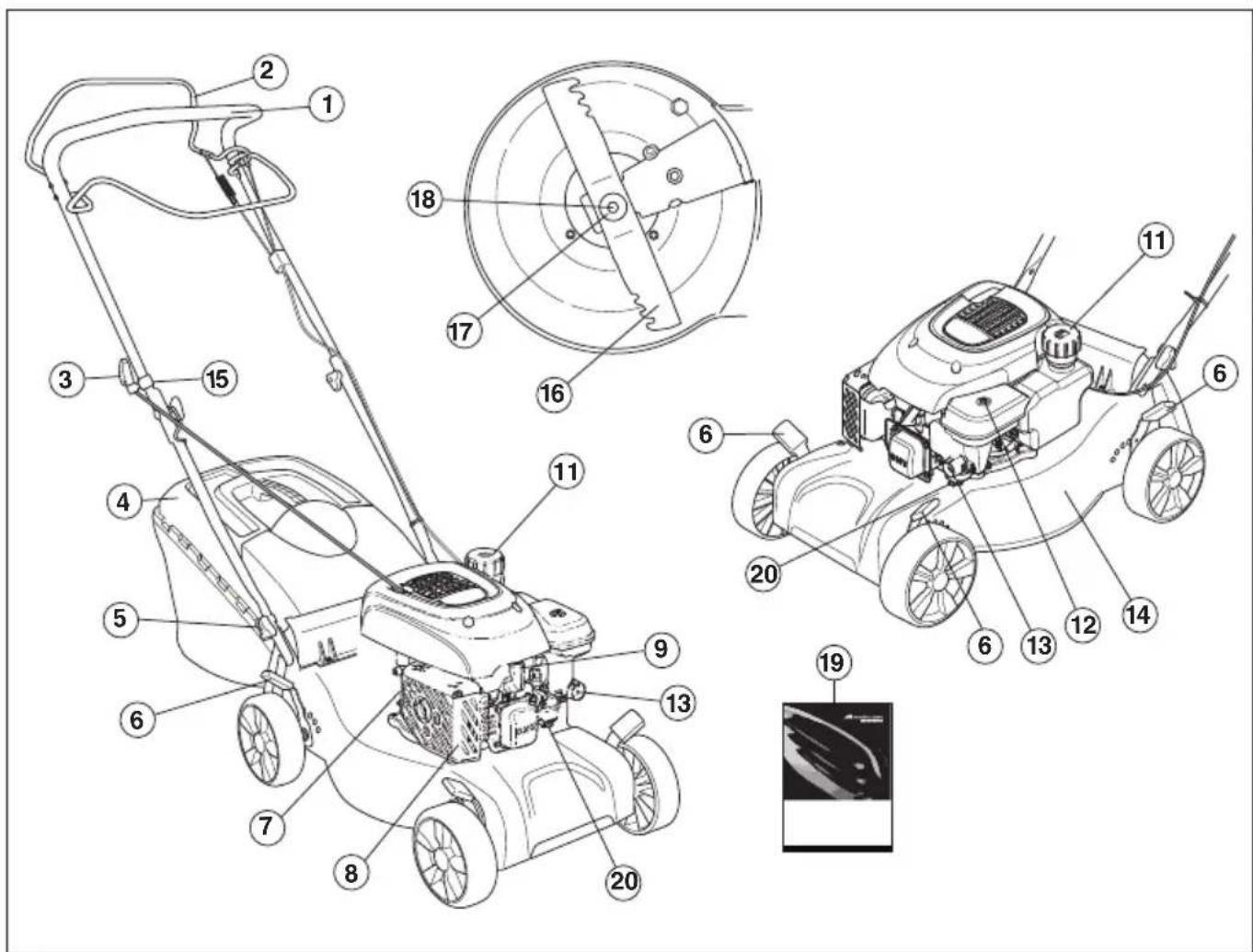

KONEEN OSAT

Ruohonleikkurin osat?

1 Moottorijarrusanka
2 Kayttovipu (M46-110R)
3 Käynnistyskahva
4 Keraajä
5 Kahva, kahvan korkeus
6 Leikkukorkeuden saadin
7 Mittatikku / ölj iisäaminen
8 Aenvaimennin
9 Sytytystulppa
10 Alemman kahvan asennus

11 Polltonesteen taytto
12 Ilmansuodatin
13 Kaasuttimen kalvo
14 Leikkuukotelo
15 Kännistysnarun ohjain
16 Terä
17 Jousialuslevy
18 Terapultti
19 Kayttoohje
20 Kaasuttimen sailiön tyhjennystulppa

Yleistä

Tässa osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.

VAROITUS! Alä koskaan käytä konetta, Jonka turvalaitteet ovat vialiset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeeseen korjattavaksi.

Alä tee tähn koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, aläkä kayta sitä, mikäi epäilet jonkun muun muuttaneen konetta.

Estā tahaton kännistys irrottamalla sytytyskaapeli sytytystulpasta.

Leikkuukotelo

• Leikkuukotelo on suunnitelu vahentamaan tarinöita ja pienentamaan viiltovammojen riskejä.

Leikkuusuojuksen tarkastus

• Tarkasta, etta leikkuukotelo on ehja eikä siinä ole nakyviä vaurioita, esim. halkeamia materiaialissa.

Moottorijarrusanka

• Moottorijarrun tehtävana on pysayttä moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysahtya.

Moottorin jarrukahvan tarkastus

Anna täyskaasu ja päästä sitten jarrusanka.
Moottorijarrun tulee olla siten saädetty, etta moottori
pysahtyy 3 sekunnin kuluessa. Ota yhteys valtuutettuun
huoltolikkeeseen.

Aänenvaimennin

VAROITUS! Alä koskaan käytä konetta
ilman äenvaimenninta tai
äenvaimentimen ollessa rikki.
Rikkoutunut äenvaimennin voi nostaa
äinitasoja ja palonvaaraa merkittävästi.
Pidä palonsammutuskalusto saatavilla.

Aänenvaimennin kuimentuu erittäin voimakkaasti sekä kayton aikana että pysayttamisen jälkeen. Tämä koskee myös joutokaynti. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen laheisyydessa.

• Aänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjästa poispäin.

Äenvaimentimen tarkastus

• Tarkasta saannollisesti, etta aenenvaimennin on ehja ja kunnolla kiinnitetty.

Yleistä

TÄRKEÄ! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Kahvan

Asennus

Ylakahva

Aseta kahvaston putkirunko kahvaston alaosaa vastapaa. Kirista nupit huolellisesti.

Kiinnita johdot kahvaan mukana toimitettavien hihnojen avulla. Varo venytamastja johtoja liikaa asennuksen yhteydessa.

Leikkuukorkeus

HUOMAUTUS! Alä sādā leikkuukorkeutta lian matalaksi, sillā silloin terat voivat osua maahan epatasaisissa kohdissa.

Kännävipua taakse suurretaaksesi leikkuukorkeutta ja eteen pienentäaksisi sitä.

M40-110 CLASSIC, M46-110 CLASSIC ja M46-110R CLASSIC mallissa on neljä ohjainta, yksi kullekin pyörälle.

Keraajä

Keraaajan asennus

1 Aseta ruohonkeraajn kehys keruupussin niin, etta pussin jaykksa on alhaalla.

2 Kiinnitta keruupussi keyhkseen pikakiinnikkeillä.

Silppurilisälaite

Nosta ruohonheittosuojusta keräysjärestelmän tulpan asennuksen tai irrotuksen yhteydessä.

Kiinnitta jousi runkoon.

ÖljynTTYTO

• Oljysaillio on tyhja toimitushetkellä. Lisää öljy hitaasti. Katso otsikon Kunnossapito alla annetut ohjeet. Moottoriolj on vaihdettava moottorin käytöoppaan ohjeiden mukaisesti.

POLTTOAINEEN KÄSITTELY

Yleistä

VAROITUS! Moottorin käytäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimrkyksesta johtuvan kuoleman.

Poltoaine ja poltoainehöyrt ovat erittäin tulenkaroja ja voivat hengitettnä ja ihokosketukssaa aiheuttaavakavia vahinkoja. Käsitte siksi poltoainetta varovasti ja huolehdi poltoaene n käsittelypaikan hyvästä ilmanvaihdata.

Moottorin pakokaasut ovat kuumia ja voivat sisältaa kipinoita jotka voivat aiheuttaa tulipalon. Alä koskaan käynnistä konetta sisātiloissa tai lähellä tulenarkaa materiaialia!

Alä tupakoi tankattaessa aläkä aseta kuumia esineita polttoineen lahelle.

Polttoaine

HUOMAUTUS! Koneessa on nelitahtimoottori.
Varmista, etta öljysäiliössä on aina tarpeksi öljya.

Bensiini

Käytä lyijtontä tai lyijyllistaaatubensiinia.
- Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämäoustaa moottorin lampötilaa, mista voi seurata moottorivaaurioita.
- Ymparistoa saastavabensiinja, nk. alkylaattibensiinja, on kaytettavsiell, missa sita on saatavana.

Moottoriöljy

HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista. Lian vähäinen öljymäärä voi aiheuttaavakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

• Moottoriöjny on vailhettava moottorin käyttooppaan ohjeiden mukaisesti. Katso käytettävän öljyn suositus moottorin käyttooppaasta. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljä.

Tankkaus

VAROITUS! Pysayta moottori ja anna sen jähtyä mutamia minuutteja ennen tankkausta.

Välta bensiin roiskumista käytämää aina bensiinikannua.

Avaa polittoainesaillon korkki hitaasti tankkauksen yhteydessa, niin etta mahdollinen ylipaine hviäa hitaasti.

Pyyhi polittoinesaillion korkin ymparistopuhtaaksi.

Kiristä polittoainesäiliön korkki
huolellisesti tankkauksen jäldeen. Jos et tee sitä, seurauksena voi olla tulipalo.

Siirä kone vahintäan 3 metrin päähan tankkausaikalta ennen käynistämista.

Ala koskaan kaynnista konetta:

• Jos koneelle on roiskunut poltoainetta tai moottorioljya. Pyyhi kaikki roiskeet pois ja anna bensiin jäannösten haiaigua.
• Jos olet läikytänyt poltoainetta itsesi pälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa poltoaineeseen. Käytä saippua ja vetta.
• Jos koneesta vuotaa polttoainetta. Tarkasta saannollisesti, etteivat sailiön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja poltoainetta niin, etteivat mahdolliset vuodot ja hóryt pääse kosketuksiin esimerkiki sähkökoneista, sähkömoottoreista, sähkökytmista/katkaisimista tai lammityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
• Poltoainetta on sailytettavä ja kuljetettava erityisesti tahan tarkoitukseen tarkoitetuissa ja hyväksyttyissä astioissa.

Pitkäikaissälytys

Kun kone varastoidaan pitkäksi aikaa, poltoainesäili ja kaasuttimen sailiö on tyhjennettävä. Kysy nuvoa poltoaineen havittämisetä lahimmälta huoltoasemalta.

Henkilökohtainen suojavarustus

Konetta käytettäessä on aina pidettäva hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta lieventävat vauroiota onnettomustilanteessa. Pyydä jalleenmyyjälä apua varusteiden valinnassa.

Käytäina:

• Jos äänitaso ylittaa 85 db, käytä kuulonsuojaimia.
  Luiistamattomat ja tukevat saappaat tai kengat.
  Lujia pitkiä housuja. Alä kayta lyhyitā housuja tai sandaaleja, alakä kulje paljasjaloin.
  Kasineita on kaytettava tarvittaessa, esim. teralaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessa.

Yleiset turvaohjeet

Tässä osassa käsitellän koneen käytöön liittyviä yleisiä turvamaäräyksiä. Annetut tiedot eivat voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutukssessa ja käytannon työssa.

• Lue käytöohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käytta konetta.
• Muista, etta käytäja on vastuussa muille ihmisille tai heidän omaisuudelleen aiheituneista vahingoista tai niitta uhkaavista vaaroista
  Kone on pidettäva puhtaana. Kylttien ja tarrojen on oltava täysin luettavissa.

Käytä aina tervettä järkeä

On mahdotonta käsitetta kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkea. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysytävä neuvoa asiantuntijalta. Känny myjälikkee, huoltoliikkee tai kokeneen käytäjan puoleen. Alä ryhdy mihinkäan tehtävään, jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa kayton aikana sahkomagneettisen kentan. Kentta saattaa joissakin tapauksissa hairitta aktivisten tai passiivisten laaketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksen ehkaisemiseksi kehotamme laaketieteellisiä implantteja kayttviia henkilooita neuvottelemaan laakarin ja laaketieteellisen implantin valmistajan kanssa ennen koneen kayttamista.

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetytna olla vaarallinen tyoväline, joka saattaa aiheuttaa kayttäälte tai sivullisillevakavia vammoja tai kuoleman.

Alä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttokoulutusta, käyttaa tai huoltaa sitä.

Konetta ei pida antaa kayttoon henkilolle, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eika henkilolle, jotka eivat terveyssyista sovi koneen kayttajiki, ilman heidan turvallisuudestaan vastaavan henkilon valvontaa.

Alä koskaan anna kenenkään kayttäkonetta varmistamatta ensin, etta kayttäja on ymmärnty kayttöohjeensisallön.

Alä koskaan käytä konetta,Jos olet
väsynyt ai nauttinut alkoholia, tai käytät
lääkkeita, jotka voivat vaikuttaa
nakökykyysi, harkintakykyysi tai kehosi
hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käytto voi aiheuttaa käytäjan tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäista rakennetta ei missaan tapauksessa saa muuttaa ilman valmistajan lupaa.

Ala tee tahan koneeseen koskaansellaisia muutoksia, jotka muuttavat senalkuperäista rakennetta, alakä kayta sita, mikali epailet jonkun muun muuttaneenkonetta.

Alä koskaan käytä viallsta konetta. Noudata tassä käyttoohjeessa annettuja kunnossapito-, tarkastus- ja huoltoohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi.

Käytäina alkuperäisä varaosia.

Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Teralaitteseen osuvat esineet voivat lentäa sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pida ihmiset ja eläimet riittävän kaukana.
• Alä koskaan käytä konetta huonolla saällä esimerkiksi sumussa, sateessa, kosteissa tai mariissä olosuhteissa, kovassa tuulessa, ankarassa pakkasessa, ukkosella jne. Huonossa saëssä työskently on vasyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiki tehdä alustasta liukkaan.
• Tarkkaile ymparistöävi varmistaaksesi, ettei mikaan paase vaikuttamaan koneen hallintaan.
• Varo juuria, kiviä, oksia, kuoppia, ojia jne. Korkea ruoho voi peittä alleen esteita.
• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttaa alueella, jonka kaltevuus on suurempi kuin 15 astetta.
• Kaltevassa maastossa on kulku-urat tehtavä lohtisuoraan rinteeseen nahden. Rinnettä on paljon helppomi raivata poikkisuuntaan kuin ylhaälta alas.
• Ole varovainen låhestyessäpiillossa olevia kulmia ja esineita, jotka voivat peittä nakokenttasi.

Tyoturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu käytö on kiellettyä.
  Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Alä käynnista ruohonleikkuria, elleivat terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.
  Välta terien iskeytymista vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymisen ja moottorin aktelin käristymisen. Käyrä akteli aiheuttaa epatasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, etta terä irtoaa.
• Jarrukahva ei saa koskaan olla pysyvästi kiinnitetynä kahvaan, kun kone on käynissä.
  Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja kaynnistä se. Varmista, etta terat eivat osu maahan tai muihin esineisiin.
• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat katesi kahvalla ruohoa leikatessasi. Pidä katesi ja jalkasi poissa pyörivien terien laheisyydestä.
• Alä kallista konetta moottorin kaydessä.
• Ole erityisen varovainen vetäessäki konetta itseasi kohti työn aikana.
• Alä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava

ruohonleikkuria, sommuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä leikkaa ruhooa takaperin kävellen.
• Moottori tulee sammuttaa, kun se siirrettaan sellaisen alueen yli, jota ei leikata. Esimerkiki si hiekakaytavat, kivetys, sora, asfaltti jne.
• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltäva.
• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee saatöjä moottorin käydessä.
• Alä koskaan jatä konetta ilman valvontaa moottorin käydessä. Sammuta moottori. Varmista, etta teralaite on lakannut pyörimastä.
• Jos teralaite osuu johonkin vieraaseen esineeseen, taiJoskone alkaa tarista, pysayta kone. Irrota sytytysjohto sytytystulpasta.Tarkasta, ettei kone ole vauroitunut.Korjaa mahdolliset vauriot.

Trimmauksen perustekniiikka

Leikkaa optimaisten tulosten saamiseksi aina teravalla terallä. Tylsa terä leikkaa epatasaisesti, ja ruohostatulee keltaista leikatun pinnan kohdalta.
- Alä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, ajahitaasti ja leikkaa tarvittaessa kaksi kertaa.
Leikkaa joka kerta eri suuntiin, jotta nurmikkoon eitulisi raitoja.

Kuljetus ja sailytys

• Kiinnitä laite kuljetuksen ajaksi välttäksesi kuljetusvauriot ja tapaturmat.
• Sälytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilö tivat paase sihen käsiki.
• Säilytä konetta ja siihen kuuluvia valineitä kuiivassa ja pakkasta kestavasspaikassa.
• Katso ohjeet poltoaineen kuljetukseen ja sailytykseen kohdasta "Poltoaineen kasittely".

Käynistys ja pysäytys

Ennen käynistystä

VAROITUS! Lue käyttoohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.

Käytä henkilökohtaisia suojavarusteita.
Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Varmista, ettei työalueella ole asiaankuulumattomia.
  Suorita paivittäiset toimenpiteet. Katso ojheit jaksosta "Kunnossapito".
  Varmista, etta sytytyskaapeli on hyvin kiinni sytytystulpassa.

Kännistys

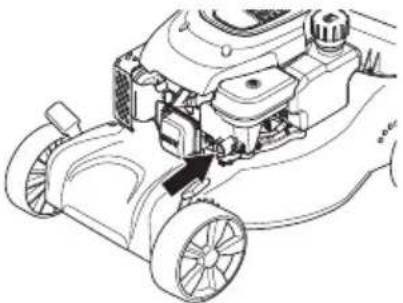

Kaikissa malleissa on manuaalinen rikastin (kaasuttimen kalvo).

Kun ruohonleikkuri kaynnistetaan ensimmäisen kerran, paina poltoainepumppuva viisi kertaa. Sen jälkeen poltoainepumppuva tulee painaa kolme kertaa kylmän koneen kaynnistyksessä.

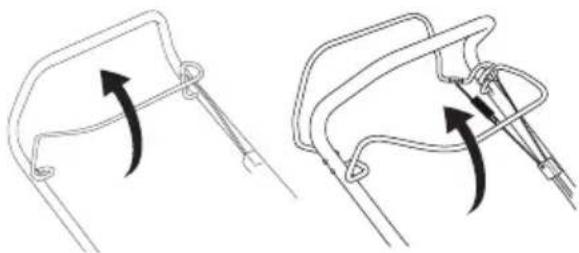

Moottorijarrusanka on painettava kahvaa vasten, kun moottori kaynnistetaan.

• Ole itse koneen takana.
  Tartu kaynnistyskahvasta, veda kaynnistysnarusta hitaasti oikealla kadellä, kunnes tunnet vastuksen (kytkentakynnet tarttuvat). Kaynnista moottori vetamallva voimakkaasti. Alä koskaan kiedo kaynnistysnarua katesi ymparille.

Veto

(M46-110R CLASSIC)

Käynnistä veto painamalla käytövipua sisän kahvaa kohti.

• Ennen kuin vedat konetta itseasi kohti, vapauta koneen veto ja tyonnen konetta eteenpain noin 10 senttimetriä.

Pysäytys

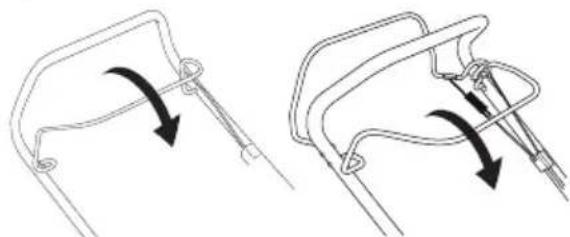

• Moottori pysahtyy, kun moottorijarrusanka vapautetaan.

Kaytto pysahtyy myos, kun paaatat jarrukahvan.
- Pelkān vedon voi vapauttaa lóysäamalla seisontajarrua hieman.

Yleistä

VAROITUS! Kayttajan on huolehdtava ainoastaan tassä kaytöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jatettvä valtuutetun huoltolikkeen tehtäväksi.

Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estā tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Koneen käyttoikä voi lyhentyä ja onnettouusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla jaJos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisähjelta, ota yhteys huoltokorjaamoon.

HUOM! Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa.

• Käytä aina alkuperäisia varaosia.

Huoltokaavio

Huoltokaaviosta næt, mitkæ koneen osat vaativat huoltoa ja millaisin valein huolto on tehtäv. Valit lasketaan koneen paivittäisen kayton perusteella, ja ne voivat vaihdella kayttötiheyden mukaan.

Ennen käynnistystä	Viikoittaiset toimenpiteit	Kuukaussitais et toimenpiteit
Yleinen tarkastus Sytytystulppa IIman	suodatin
Ulkoinen puhdistus	Äänenvaime-nnin*	Polttoainejär-jestelmä
Öljymäärä
Terälaite
Leikkuukotelo*
Kytkentävaijerin säätäminen
Moottorijarrusanka*

*Katso ohjeet kohdasta "Koneen turvalaitteet".

Yleinen tarkastus

Tarkasta, etta ruuvit ja mutterit ovat kirea.
Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.

Ulkoinen puhdistus

• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
• Äla käytä koneen puhdistamiseen painepesuria.
• Älä koskaan suihkuta vetta suoraan koneen pälle.
• Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.
  Kun puhdistat konetta leikkuukuomun alta, kännä kone siten, etta sytytystulppa osoittaa ylospain. Tyhjennä poltoainesäliö.

Öljymäärä

Kun tarkastat oljymärä, on ruohonleikkurin seisottava tasaisella alustalla. Tarkasta oljymärä oljyntäytökorkin mittatikulla.

• Poista oljysäiliön korkki ja pyyhi mittatiku puhtaaksi.
  -Tyonn mittatikku takaisin sailioo.
• Jos oljymaara on vahainen, tayta moottorioljya oljytikun ylatasoon asti.

Terälaite

• Tarkasta teralaiite vauroioiden ja halkeamien varalta. Vauroitunut teralaiite on aina vaihdettava.
• Huolehdi, etta tera ovat aina hyvin hiottu ja oikein tasapainotettu.

HUOM! Terät on tasapainotettava teroittamisen jälkeen. Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihettava.

KUNNOSSAPITO

Terien vaihtaminen

VAROITUS! Kayta aina tukevia kaseineita leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terat ovat hyvin teravia ja viiltovammoja voi syntya hyvin helposti.

Irrotus

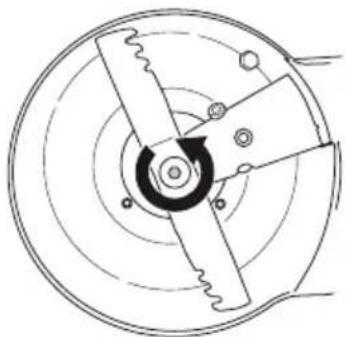

• Irrota terän kiinnityspultti.

• Irrota vanha terä. Varmista, ettei terän kannatin ole vauroitunut. Tarkasta myös, etta terapultti on ehja ja etta moottorin aksei ei ole kayra.

Asennus

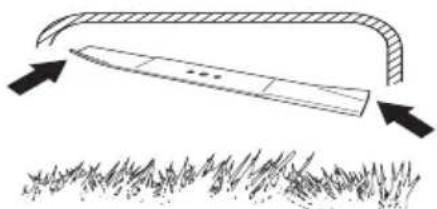

• Tera on kiinnitettäva siten, etta taitetut paat osoittavat ylos suojusta kohti.

• Varmista, etta leikkuri asettuu oikein runkoputken keskelle.

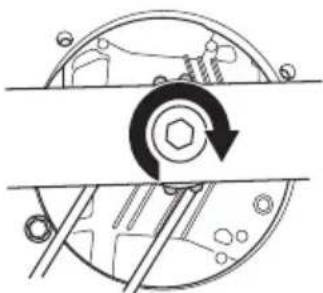

• Asenna aluslevy ja kirsta pultti huolellisesti. Pultti tulee kirsta momentilla 45-60 Nm.

Pyorita teraa kasin ja varmista, etta se pyorii vapaasti.
- Koekäytä konetta.

TÄRKEAA!

Ole aina varovainen ja käytä tervettä järkeä. Välta tilanteita, joihin et pidä itseasi riittävan pateväna. Jos naiden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltolikkeseen.

Ajoleikkurissa on aina kaytettä alkuperäisi varaosia. Katso lisātieta ja kohdasta Tekniset tiedot.

Sytytystulppa

HUOMAUTUS! Kayta aina susositeltua sytytystulppaa!
Vära sytytystulppa voi tuhota mannann/sylinterin.

• Jos koneen teho on heikko,Jos sita on vaikea kaynnistaa,taiJos joutokaynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymista.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista sen karkiväli. Oikea sytytystulpan karkiväli on maäritetty teknisissä tiedoissa. Vaihda tarvittaessa.

Kytkentävaijerin säätäminen

• Sääda hieman johtoa saatöruuvin avulla.

• Jos hienosaatoe i riita, saadkytkinjohtoa enemman.
• Pidennä johtoa hienosaatoruuvin avulla.
• Sääda kytkinjohtoa enemmän kiinnittamällä se kytkintankoon eri kiinnittimillä. Sääda sitten hieman johtoa.

Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.
• Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan tãysin puhtaaksi. Siksi ilmansuodatin on vaihdettava saannöllisin valiajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
• Varmista asennuksessa, etta ilmansuodatin kiinnitty tiiviisti suodattimen pitimeen.

Puhdistapaperisuodatin.

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältaa petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhistukseen.

Vaahtomuovisuodattimen puhdistus

• Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhtele suodatin puhdustuksen jalkeen huolellisesti puhtaassā vedessā. Purista ja anna suodattimen kuivua. HUOM! Lian korkeapaineinen paineilma voi vahingoittaa vaahtomuovia. Puhdustuksen jalkeen on suodatin oljytäva moottoriöjylla. Pyyhi ylimäräinen oljy pois painamalla puhdasta liinaa suodatinta vasten.

Öljynvaihto

-Tyhjennapolttoainesaillio.
- Kierra oljntyttokkki irti.
- Aseta koneen alle sopiva astia öljyn keraämiseksi talteen.
- Poista ölj kallistamalla moottoria niin, etta ölj valuu pois tayttöputken kautta. Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa. Tiedustele lahimmälta huoltoasemalta, minne ylimääraisen moottoriöljyn voit toimittaa.
Lisaa uutta, hyvalaatuista oljya. Katso moottorin kaytttoohjeet.

Polittoainejärkestelma

• Tarkasta, etta saillion korkki ja sen tiiviste ovat ehjat.
  Tarkista polittoaineletku.

TEKNISET TIEDOT

Tekniset tiedot

	M40-110 CLASSIC	M46-110 CLASSIC	M46-110R CLASSIC
Moottori
Moottorivalmistaja Rato Rato Rato
Sylinteritilavuus, cm3	113 113 113
Kierrosluku, rpm 2950 2950 2950
Moottorin nimellisteho, kW (ks. huom. 1) 1,6 1,6	1,6
Sytytysjärvestelmä
Sytytystulppa	Torch A5RTC	Torch A5RTC	Torch A5RTC
Kärkiväli, mm 0,7 0,7 0,7
Poltoaine-/voitelujärvestelmä
Poltoainesäliön tilavuus, litraa 0,8 0,8 0,8
*Moottoriöljy	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Paino
Kone tankit tyhjinä, kg	23,6	26,5	29,2
Melupäätstöt (ks. huom. 2)
Äänentehotos, mitattu dB(A)	90	92	92
Äänentehotos, taattu LWA dB(A)	98	100 100
Äänitasot (ks. huom. 3)
Äänenpainetaso käytäjän korvan tasalla, dB(A)	80	85	85
Tärinätasot, a hveq (ks. huom. 4)
Kahva, m/s2	3,7 4,8 5,0
Leikkuujärvestelmä
Leikkuukorkeus, mm	20-75	30-80	30-80
Leikkuuleveys, cm	40	46	46
Terä	Combi 40	Combi 46	Combi 46
Ösanumero	5871590-10	5811889-10	5811889-10
Kerääjän tilavuus, litraa	50	50	50

Huom. 1: Moottorin ilmoitetu nimellisteho on moottorimallia edustavan typillisen tuotantomoottorin keskimaäräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tastarvost. Lopullseen koneeseen asennetun moottorin todellinen lahtöteho riippuu kaytönopeudesta, ympariston olosuheista ja muista arvoista.
Huom. 2: Melupaästö ympäristöen änentehona (LwA) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Åenpainetaso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla Åennpainetasosta tyypillinen tilastollinen Hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Tärinataso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla tärinatasosta tyypillinen tilastollinen Hajonta (vakiopoikkeama) on 0,2m / s^2
^* Käytä vähintaan laatuluokituksen SF, SG, SH tai SJ moottoriöjya. Tarkista viskositeetti moottorin valmistajan käyttooppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolampötilan perusteella.

SYMBOLFORKLARING

Symbolforklaring

Peenestaja kinnitamine 201

Oli isamine 201

KUTUSE KASITSEMINE

Uldised napunaited 202

Kuttesegu 202

Tankimine 202

Transport ja hoiustamine 202

KÄITAMINE

Peenestaja kinnitamine

Pikaajaline hoistamine.

Toimige alati arukalt

Välispidine puhastus
