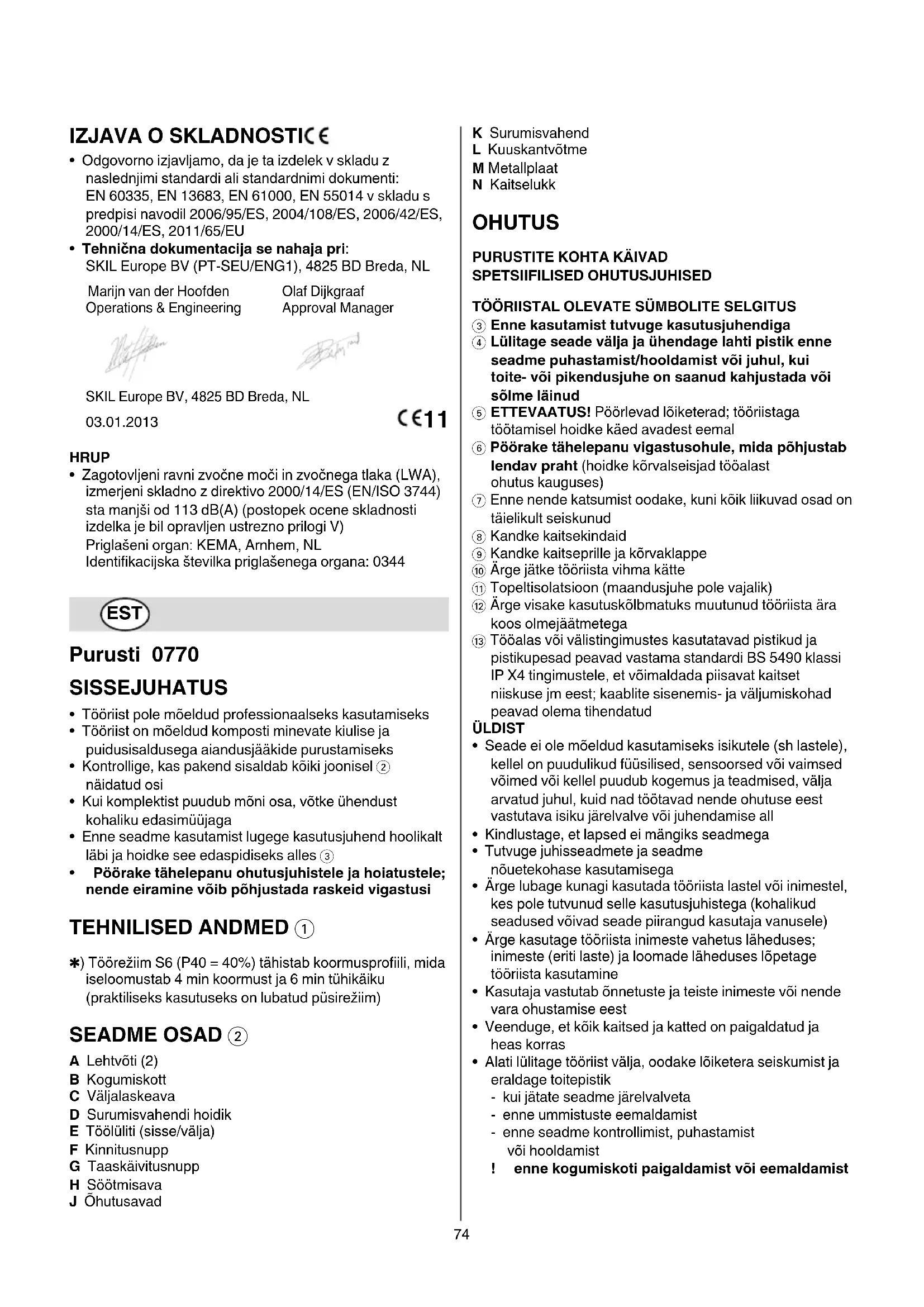

KASUTUSJUHEND AT (0770) SKIL

• Tööriist pole möeldud professionaalseks kasutamiseks
• Tööriist on mõeldud komposti minevate kiulise ja puidusisaldusega aiandusjääkide purustamiseks
• Kontrollige, kas pakend sisaldab köiki joonisel ② näidatud osi
• Kui komplektist puudub mõni osa, võtke ühendust kohaliku edasimüüjaga
• Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks alles ③
• Pöörake tähelepanu ohutusjuhistele ja hoiatustele; nende eiramine võib põhjustada raskeid vigastusi

TEHNILISED ANDMED ①

*) Töörežiim S6 (P40 = 40%) tähistab koormusprofiili, mida iseloomustab 4 min koormust ja 6 min tühikäiku (praktiliseks kasutuseks on lubatud püsirežiim)

SEADME OSAD ②

A Lehtvõti (2)
B Kogumiskott
C Väljalaskeava
D Surumisvahendi hoidik
E Töölüliti (sisse/välja)
F Kinnitusnupp
G Taaskäivitusnupp
H Söötmisava
J Ôhutusavad

K Surumisvahend
L Kuuskantvõtme
M Metallplaat
N Kaitselukk

OHUTUS

PURUSTITE KOHTA KÄIVAD SPETSIIFILISED OHUTUSJUHISED

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga
④ Lülitage seade välja ja ühendage lahti pistik enne seadme puhastamist/hooldamist või juhul, kui toite- või pikendusjuhe on saanud kahjustada või sõlme läinud
⑤ ETTEVAATUS! Pöörlevad lõiketerad; tööriistaga töötamisel hoidke käed avadest eemal
⑥ Pöörake tähelepanu vigastusohule, mida pöhjustab lendav praht (hoidke kõrvalseisjad tööalast ohutus kauguses)
⑦ Enne nende katsumist oodake, kuni köik liikuvad osad on täielikult seiskunud
⑧ Kandke kaitsekindaid
⑨ Kandke kaitseprille ja kõrvaklappe
⑩ Ärge jätke tööriista vihma kätte
⑪ Topeltisolatsioon (maandusjuhe pole vajalik)
⑫ Årge visake kasutuskõlbmatuks muutunud tööriista ära koos olmejäätmetega
⑬ Tööalas või välistingimustes kasutatavad pistikud ja pistikupesad peavad vastama standardi BS 5490 klassi IP X4 tingimustele, et võimaldada piisavat kaitset niiskuse jm eest; kaablite sisenemis- ja väljumiskohad peavad olema tihendatud

ÜLDIST

- Seade ei ole mõeldud kasutamiseks isikutele (sh lastele), kellel on puudulikud füüsilised, sensoorsed või vaimsed võimed või kellel puudub kogemus ja teadmised, välja arvatud juhul, kuid nad töötavad nende ohutuse eest vastutava isiku järelvalve või juhendamise all

- Kindlustage, et lapsed ei mängiks seadmega

- Tutvuge juhisseadmete ja seadme nõuetekohase kasutamisega

- Ärge lubage kunagi kasutada tööriista lastel või inimestel, kes pole tutvunud selle kasutusjuhistega (kohalikud seadused võivad seade piirangud kasutaja vanusele)

- Ärge kasutage tööriista inimeste vahetus läheduses; inimeste (eriti laste) ja loomade läheduses löpetage tööriista kasutamine

- Kasutaja vastutab önnetuste ja teiste inimeste või nende vara ohustamise eest

- Veenduge, et kõik kaitsed ja katted on paigaldatud ja heas korras

- Alati lülitage tööriist välja, oodake löiketera seiskumist ja eraldage toitepistik

- kui jätate seadme järelvalveta

- enne ummistuste eemaldamist

- enne seadme kontrollimist, puhastamist või hooldamist

! enne kogumiskoti paigaldamist või eemaldamist

ELEKTRIOHUTUS

• Kontrollige alati, kas vörgupinge ühtib tööriista andesildil toodud pingega
• Kontrollige juhet regulaarselt ja laske kahjustatud juhe ilmnemisel vastava kvalifikatsiooniga isikul välja vahetada
• Kontrollige pikendusjuhet regulaarselt ja kui juhe on vigastatud, vahetage see välja (mittevastavad pikendusjuhtmed võivad olla ohtlikud)
• Kui kasutate tööriista niiskes keskkonnas, kasutage rikkevoolukaitset (RCD), mille rakendusvool on maksimaalselt 30 mA
• Kasutage üksnes välitingimustes kasutamiseks ette nähtud H05VV-F või H05RN-F tüüpi pikendusjuhet, mis on varustatud veekindla pistikupesaga
• Lülitage alati seade välja ja ühendage see vooluvõrgust lahti, kui toitejuhe või pikendusjuhe on läbilõigatud, kahjustatud või sõlme läinud (ärge puudutage juhet enne pistiku lahti ühendamist)
• Kahjustatud toitejuhe tuleb ohu vältimiseks vahetada ainult SKILi lepingulises töökojas
• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele
• Hoidke (pikendus)juhe eemal kuumusest, õlidest ja teravatest servadest
• Ärge komistage (pikendus)juhtme otsa, muljuge ega venitage seda
• Kasutage ainult kuni 20 meetri (1,5 mm ^2 ) või kuni 50 meetri (2,5 mm ^2 ) pikkuseid pikendusjuhtmeid

INIMESTE TURVALISUS

• Ärge kasutage niidukit paljajalu või lahtiste sandaalidega, kandke alati tugevaid jalanõusid ja pikki pükse
• Ärge kandke liiga suuri ja lodevaid ning paelte ja muude lahtiste osadega rõivaid
• Kasutage tööriista üksnes avaras kohas (mitte seinale või muudele esemetele liiga lähedal) ja kindlal tasasel pinnal
• Hoidke seadet sisetingimustes, kuivas ja suletud kohas, lastele kättesaamatult

ENNE KASUTAMIST

• Veenduge, et kõik kruvid, mutrid, poldid ja muud kinnitusdetailid on korralikult kinni ning kaitsed ja katted paigaldatud
  • Veenduge, et söötmisava on tühi

KASUTAMISE AJAL

• Hoidke nägu ja kehaosad söötmisavast eemal
• Veenduge, et käed (ja muud kehaosad) ega riided ei satu söötmis-, väljalaskeavasse ega mis tahes liikuvate osade lähedale
• Seiske kindlalt ja säilitage tasakaalu; haare peab olema kindel
• Materjalide söötmisel tuleb seista masinaga ühel tasapinnal
• Masina kasutamisel olge väljalaskeavast piisavas kauguses
• Masinasse materjali söötmisel veenduge, et see ei sisalda metalliosakesi, kive, pudeleid, purke või teisi võõrkehi
• Kui lõikemehhanismist lendavad välja võõrkehad või märkate ebatavalist müra või vibratsiooni, lülitage masin viivitamatult välja, laske lõiketeral seiskuda, eraldage toitepistik ja järgige alltoodud samme

• kontrollige, kas seade on kahjustatud

• asendage või parandage katkised osad

• otsige lahtiseid osi ja keerake need kinni

• Ärge laske töödeldud materjalil väljalaskeava juurde kuhjuda; see võib takistada materjali õiget väljastamist, mille tagajärjel võib materjal söötmisavasse tagasi liikuda

• Kui masin on ummistunud, siis köigepealt lülitage see välja, laske löiketeral seiskuda ja eraldage toitepistik
• Mootoririkke ja tulekahju ohu vältimiseks hoidke mootori jahutusavad jääkmaterjalidest ja muust prahist puhtad
• Mootori töötamisel on masina kallutamine ja transportimine keelatud

KASUTAMINE

• Paigaldusjuhised ⑭

• kasutage komplektis olevat kaht A mutrivõtit ja paigaldage rattad joonisel kujutatud viisil
• paigaldage kogumiskott B väljalaskeava alla C
• kinnitage surumisvahend D

- Sisse/välja ⑮

- tööriista sisse-/väljalülitamiseks viige lüliti E asendisse "I"/"O"

! pärast tööriista väljalülitamist jätkab tera paari sekundi vältel liikumist
- enne masina uuesti käivitamist võimaldage lõiketeral seisma jääda
! masin ei käivitu enne kinnitusnupu F täielikku kinni keeramist

! ärge lülitage tööriista kiiresti sisse ja välja

• pärast toitetõrget ei taaskäivitu masin iseenesest
• tööriista taaskäivitamiseks kasutage lülitit E ⑮

- Ülekoormuskaitse

Ülekoormus (nt lõiketera blokeerumine) võib põhjustada tööriista seiskumise

• enne masina uuesti sisselülitamist oodake natuke
• tööriista taaskäivitamiseks vajutage köigepealt nuppu G ⑮ ja seejärel lülitit E ⑮

- Purusti ⑯

• lükake purustamiseks möeldud materjal masina söötmisavast H sisse
• ülekoormuse vältimiseks sisestage söötmisavasse materjali vähehaaval

! pikemat sorti materjali purustamisel tuleb olla ettevaatlik

! söötmisavast vöivad välja lennata purustatud materjali väikesed osakesed
! masinaga töötamisel tuleb kasutada kaitseprille, -körvaklappe ja -kindaid

• purustit ei tohi kasutada pehmet sorti materjali (köögijäätmed) töötlemiseks
• veenduge, et purustatud materjali eraldumine väljalaskeavast C pole takistatud
• veenduge, et kogumiskott või purustatud materjal ei kata kinni ventilatsiooniavasid J ②
• purustatud materjal ei tohi väljalaskeava C blokeerida, sest see võib põhjustada materjali tagasilöögi sööteavasse H

• Takistuse eemaldamine ⑰

! lülitage seade välja ja eemaldage pistik pistikupesast
- vabastage kinnitusnupp F ja avage masin joonisel kujutatud viisil

• puhastage lõiketera ala (eemaldage kuhjunud praht puidust või plastist abivahendiga)
• samuti tehke väljalaskeava C prahist puhtaks
• sulgege masin ja keerake kinnitusnupp F korralikult kinni

• Lõiketera pööramine/vahetamine ⑱

! lülitage seade välja ja eemaldage pistik pistikupesast

• lõiketeral on lõikepind mõlemal poolel; kui üks pool on nüri, saab kasutada teist
• asendage lõiketera, kui mölemad pooled on nürid (SKIL-i asendusosa number 2610Z02553, märgitud YAT 8231-545201)
• vabastage kinnitusnupp F ja avage masin joonisel kujutatud viisil
• keerake tera mölemad poldid võtmega L lahti ja kasutage metallplaati M toena
• pöörake lõiketera ringi ja paigaldage see joonisel kujutatud viisil
• keerake tera mölemad poldid võtmega L kinni ja kasutage metallplaati M toena
• sulgege masin ja keerake kinnitusnupp F korralikult kinni

TÖÖJUHISED

• Parima tulemuse saavutamiseks purustage oksi kohe pärast lõikamist, kui need on veel värsked
• Pehme materjali purustamiseks kasutage surumisvahendit K ^19
• Purustage pehmeid aiajääke (eriti niiskeid) vähehaaval
• Ummistusi saab vältida, kui lisate sekka ka oksi

HOOLDUS/TEENINDUS

• Tööriist pole möeldud professionaalseks kasutamiseks
• Hooldage masinat korralikult ja hoidke see puhtana

- veenduge alati selles, et ventileerimisavad on prahist vabad

! enne puhastamist eemaldage seade vooluvõrgust

• Kontrollige regulaarselt, kas tera on lahti tulnud, nihkunud või vigastatud, mõni kinnitusdetail lahti põrunud või osa viga saanud
• Ohutuse tagamiseks laske kulunud või vigastatud osad välja vahetada
• Vältige kaitseluku N 20 väänamist, sest see võib põhjustada masina väärtalitust
• Enne masina kontrollimist, reguleerimist, hooldust ja/või hoiundamist lülitage see alati välja, laske lõiketeral seiskuda, eraldage toitepistik ja jätke masin jahtuma
• Hoiustage seadet siseruumis kuivades tingimustes
• Enne masina hooldamist tuleb teada, et kuigi mootor ei saa kaitseluku töttu käivituda, on purustusüksust võimalik käega liigutada
• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILI elektriliste käsitööriistade volitatud remonditöökojas

- toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

KESKKOND

- Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

• vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta
• seda meenutab Teile sümbol ⑫

CE VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või normdokumentidele: EN 60335, EN 13683, EN 61000, EN 55014 vastavalt direktiivide 2006/95/EÜ, 2004/108/EÜ, 2006/42/EÜ, 2000/14/EÜ, 2011/65/EL nõuetele
• Tehniline toimik saadaval aadressil: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

- Garanteeritud müratase LWA, mis on möödetud vastavalt standardile 2000/14/EC (EN/ISO 3744) on väiksem kui 113 dB(A) (vastavuse hindamise meetod vastavalt lisale V)

Registreeritud asutus: KEMA, Arnhem, NL Registreeritud asutuse identifitseerimisnumber: 0344
