KASUTUSJUHEND DEG 125P HILTI

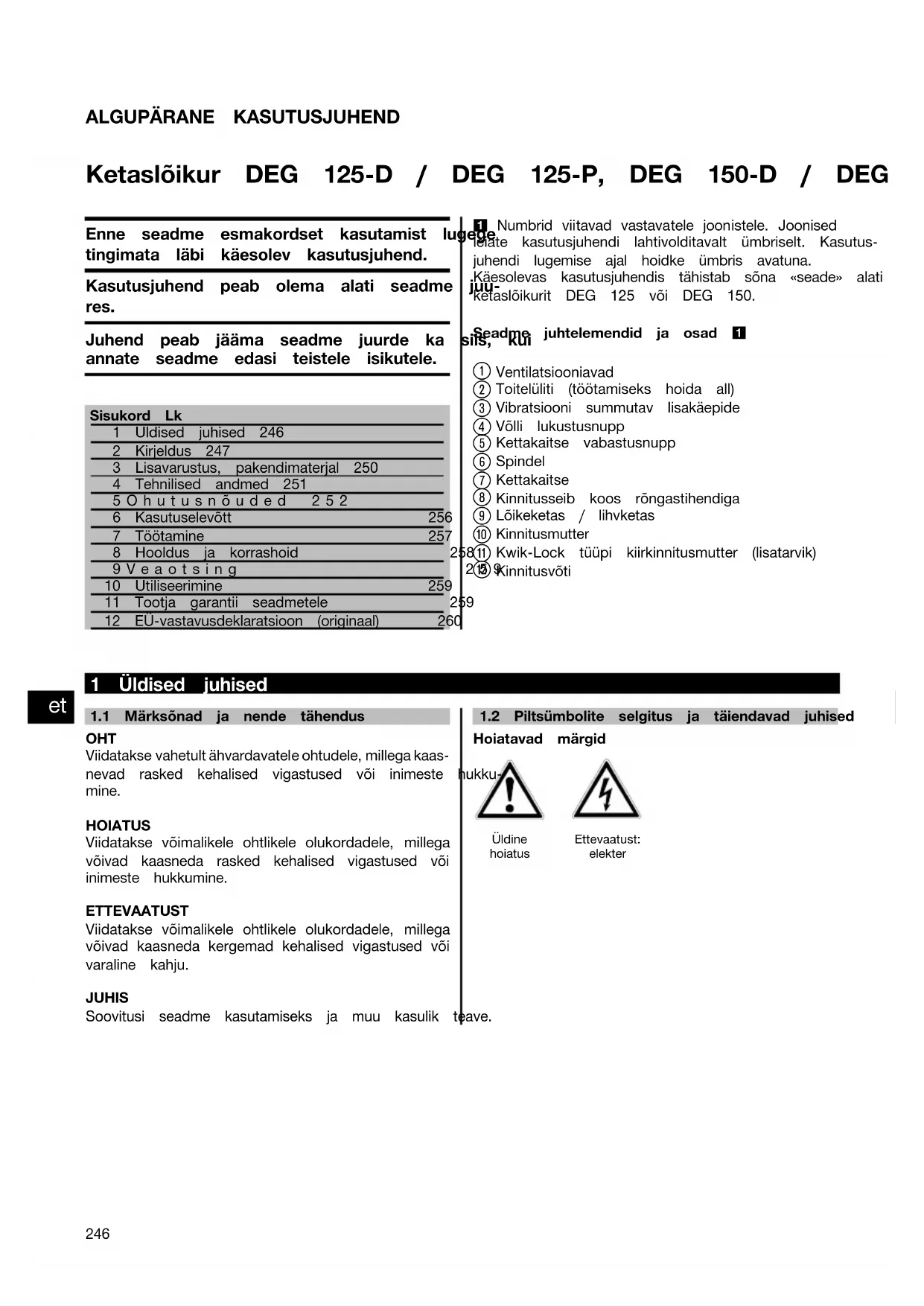

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00ALGUPÄRANE KASUTUSJUHEND Ketaslõikur DEG 125‑D / DEG 125‑P, DEG 150‑D / DEG 150‑P Enne seadme esmakordset kasutamist lugege tingimata läbi käesolev kasutusjuhend. Kasutusjuhend peab olema alati seadme juu- res. Juhend peab jääma seadme juurde ka siis, kui annate seadme edasi teistele isikutele. Sisukord Lk1 Üldised juhised 2462 Kirjeldus 2473 Lisavarustus, pakendimaterjal 2504 Tehnilised andmed 2515Ohutusnõuded 2526 Kasutuselevõtt 2567 Töötamine 2578 Hooldus ja korrashoid 2589Veaotsing 25910 Utiliseerimine 25911 Tootja garantii seadmetele 25912 EÜ-vastavusdeklaratsioon (originaal) 260 1 Numbrid viitavad vastavatele joonistele. Joonised leiate kasutusjuhendi lahtivolditavalt ümbriselt. Kasutus-juhendi lugemise ajal hoidke ümbris avatuna.Käesolevas kasutusjuhendis tähistab sõna «seade» alatiketaslõikurit DEG 125 või DEG 150.Seadme juhtelemendid ja osad 1 Ventilatsiooniavad Toitelüliti (töötamiseks hoida all) Vibratsiooni summutav lisakäepide Võlli lukustusnupp Kettakaitse vabastusnupp Spindel Kettakaitse Kinnitusseib koos rõngastihendiga Lõikeketas / lihvketas Kinnitusmutter Kwik‑Lock tüüpi kiirkinnitusmutter (lisatarvik) Kinnitusvõti 1 Üldised juhised

1.1 Märksõnad ja nende tähendus

OHT Viidatakse vahetult ähvardavatele ohtudele, millega kaas- nevad rasked kehalised vigastused või inimeste hukku-mine.HOIATUS Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda rasked kehalised vigastused või inimeste hukkumine.ETTEVAATUST Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda kergemad kehalised vigastused või varaline kahju.JUHISSoovitusi seadme kasutamiseks ja muu kasulik teave.1.2 Piltsümbolite selgitus ja täiendavad juhisedHoiatavad märgidÜldinehoiatusEttevaatust:elekter

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Kohustavad märgid Kandke kaitseprille Kandke kaitsekiivrit Kandke kuulmiskait- sevahendeid Kandke kaitsekindaid Kandke kerget hinga- misteede kaitsemaski Sümbolid Enne kasutamist lugege kasu- tusjuhendit. Jäätmed suunata üm- bertöötlusse volt Amper vahelduv- pinge Nimipöörded pööret minutis pööret minutis Läbimõõt topeltisolat- siooniga Identifitseerimisandmete koht seadmel Tüübitähis, artiklinumber, valmistamise aasta ja tehni- line staatus on toodud seadme andmesildil. Seerianum- ber paikneb mootorikorpuse vasakul küljel. Märkige need andmed käesolevasse kasutusjuhendisse ning tehke tea- tavaks alati, kui pöördute Hilti müügiesindusse või hool- dekeskusse. Tüüp: Seerianumber: 2 Kirjeldus

2.1 Nõuetekohane kasutamine

Seade on ette nähtud metallide ja mineraalsete materjalide kuivlõikamiseks ja -lihvimiseks. Kivi lõikamisel on kohustuslik juhtraami kasutamine. Töökeskkonnaks võib olla ehitusplats või töökoda ning tööd võivad hõlmata renoveerimis-, ümberehitus- või uusehi- tustöid. Seadet tohib kasutada vaid siis, kui vooluvõrgu pinge ja sagedus ühtib seadme andmesildil toodud pinge ja voolusagedusega. Metalli töötlemine: lõikamine, lihvimine. Mineraalsete materjalide töötlemine: lõikamine juurdekuuluva katte (DC-EX) abil, lihvimine juurdekuuluva katte (DG-EX) abil. Kasutage üksnes tarvikuid (lihvkettaid, lõikekettaid jm), mida on lubatud kasutada pöörlemiskiirusel alates 11000 p/min 125 mm Ø puhul ja pöörlemiskiirusel alates 9300 p/min 150 mm Ø puhul ja mille maksimaalne paksus on lihvketaste puhul 6,4 mm ja lõikeketaste puhul 2,5 mm. Kasutage üksnes silikoonvaiku sisaldavaid kiudainega tugevdatud lõike- ja lihvkettaid, mille lubatud ringliikumiskiirus on 80 m/sek. Seadet tohib kasutada üksnes kuivlihvimiseks/-lõikamiseks.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Kivi lihvimisel tuleb kasutada peentolmufiltriga varustatud tolmuimejat, nt sobivat Hilti tolmuimejat. Pidage kinni ka kohalikest töökaitsenõuetest. Seadmega ei tohi töödelda tervisele ohtlikke materjale (nt asbesti). Seadme modifitseerimine ja ümberkujundamine on keelatud. Vigastuste vältimiseks kasutage ainult Hilti originaaltarvikuid. Pidage kinni kasutusjuhendis toodud kasutus- ja hooldusjuhistest. Seade on ette nähtud professionaalseks kasutuseks ja ja seda tohivad kasutada, hooldada ja parandada üksnes vastava volituse ja väljaõppega isikud. Kasutajatel peab olema ohutusalane eriettevalmistus. Seade ja sellega ühendatavad abitööriistad võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab spetsiaalse ettevalmistuseta isik. Arvestage ümbritseva keskkonna mõjudega. Ärge kasutage seadet tule- ja plahvatusohtlikus kohas.

2.2 Kartongpakendis tarnitava seadme tarnekomplekti kuulub

1 Kettakaitsega seade 1 Eesmine kate (lisavarustus) 1 Vibratsiooni summutav lisakäepide 1 Kwik‑Lock tüüpi kiirkinnitusmutter (lisatarvik) 1Flants 1Mutter 1 Kinnitusvõti 1 Kasutusjuhend 1 Kartongpakend

2.3 Käivitusvoolupiiraja

Elektrooniline käivitusvoolupiiraja vähendab käivitusvoolu sedavõrd, et toitesüsteemi kaitse ei rakendu. See tagab seadme sujuva käivitumise.

2.4 Konstantelektroonika / tahhoregulaatorelektroonika

Pöörete arvu elektrooniline regulaator hoiab pöörlemiskiiruse tühikäigul ja koormusega töötamisel peaaegu konstant- sena. Konstantne pöörlemiskiirus tagab materjali optimaalse töötlemise.

2.5 ATC (Active Torque Control)

Elektroonika tuvastab ketta võimaliku kinnikiilumise ohu ja takistab seadme väljalülitamisega spindli edasist pöörlemist (tagasilööki ei hoita ära). Seadme taaskäivitamiseks tuleb lüliti vabastada ja seejärel uuesti alla vajutada.

2.6 Taaskäivitamistõkis

Kui toitelüliti on lukustatud, ei käivitu seade pärast voolukatkestust automaatselt. Lüliti tuleb kõigepealt vabastada ja seejärel uuesti alla vajutada.

2.7 Temperatuurist sõltuv mootori kaitse

Temperatuurist sõltuv mootori kaitsesüsteem jälgib sisendvoolu ja mootori temperatuuri, hoides sellega ära mootori kahjustumise ülekoormuse tõttu. Liiga suurest rakendatavast survest põhjustatud mootori ülekoormuse tõttu väheneb seadme võimsus tunduvalt ja seade võib koguni seiskuda (seiskumist tuleks ära hoida). Seadme puhul lubatav koormus ei ole fikseeritud väärtus, vaid sõltub mootori temperatuurist. Ülekoormuse korral tuleb kettale rakendatavat survet vähendada ja lasta seadmel umbes 30 sekundit tühikäigul töötada.

2.8 Pikendusjuhtmete kasutamine

Kasutage ainult kasutusotstarbeks ettenähtud tüüpi ning sobiva ristlõikega pikendusjuhtmeid. Vastasel korral võib seadme võimsus väheneda ja juhe üle kuumeneda. Kontrollige pikendusjuhet regulaarselt kahjustuste suhtes. Vigas- tatud pikendusjuhe vahetage välja.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Juhtme soovituslikud minimaalristlõiked ja maksimaalpikkused: Juhtme ristlõige 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² 14 AWG 12 AWG Nimipinge 100 V 30 m 50 m Nimipinge 110–120 V 20m 30m 40m 50m 75ft 125ft Nimipinge 220–240 V 50 m 100 m Ärge kasutage pikendusjuhtmeid ristlõikega 1,25 mm² ja 16 AWG.

2.9 Pikendusjuhtmete kasutamine välistingimustes

Välistingimustes töötades kasutage ainult selleks ettenähtud ja vastava märgistusega pikendusjuhtmeid.

2.10 Generaatori või trafo kasutamine

Seade võib saada toite generaatorilt või trafolt eeldusel, et on täidetud järgmised tingimused: vahelduvvool, väljund- võimsus vattides peab olema vähemalt kaks korda suurem seadme andmesildil toodud võimsusest; tööpinge peab alati jääma vahemikku +5 % ja ‑15 % nimipingest; sagedus peab olema vahemikus 50 kuni 60 Hz ega tohi kunagi ületada 65 Hz; tuleb kasutada automaatset pingeregulaatorit, mis on varustatud käivitusaegse pinge kompenseerimise funktsiooniga. Generaatorit või trafot ei tohi kunagi kasutada samal ajal teiste seadmete toitega varustamiseks. Teiste seadmete sisse- ja väljalülitamine võib põhjustada ala- või ülepinget, mis võib seadet kahjustada.

2.11 Lihvimistöödeks ettenähtud tolmueemalduskate DG‑EX 125/5" 2

Seade sobib mineraalsete materjalide lihvimiseks teemantkaussketaste abil vaid mööndustega. ETTEVAATUST Metalli töötlemine selle seadisega on keelatud. JUHIS Mineraalsete pindade, näiteks betooni või kivi lihvimisel on soovitav alati kasutada tolmueemalduskatet ja sobivat Hilti tolmuimejat. Need lisatarvikud vähendavad kasutamisel tekkiva tolmu kogust ja pikendavad seadme ja ketta tööiga.

2.12 Lõike- ja lihvimistöödeks ettenähtud tolmueemalduskate DC‑EX 125/5"‑M koos juhtraamiga 3

Mineraalsete materjalide lõikamisel ja lihvimisel tuleb alati kasutada tolmueemalduskatet ja juhtraami. ETTEVAATUST Metalli töötlemine selle seadisega on keelatud. JUHIS Mineraalsete pindade, näiteks betooni või kivi lõikamisel ja lihvimisel on soovitav alati kasutada tolmueemalduskatet ja sobivat Hilti tolmuimejat. Need lisatarvikud vähendavad kasutamisel tekkiva tolmu kogust ja pikendavad seadme ja ketta tööiga.

2.13 Lõiketöödeks ettenähtud tolmueemalduskate DC‑EX 125/5"‑C Kompaktne kate 4

Müüritise ja betooni lõikamiseks. ETTEVAATUST Metalli töötlemine selle seadisega on keelatud. JUHIS Mineraalsete pindade, näiteks betooni või kivi lõikamisel ja lihvimisel on soovitav alati kasutada tolmueemalduskatet ja sobivat Hilti tolmuimejat. Need lisatarvikud vähendavad kasutamisel tekkiva tolmu kogust ja pikendavad seadme ja ketta tööiga.

2.14 Katteplekiga kettakaitse 5

ETTEVAATUST Metallide töötlemise korral kasutage sirgete lihvketastega lihvimiseks ja lõikeketastega lõikamiseks kaitseple- kiga kettakaitset.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 002.15 Eesmine kate kettakaitsele (vaid mudelitel DEG 125-D ja DEG 125-P) 7 ETTEVAATUST Metallide töötlemise korral kasutage sirgete lihvketastega lihvimiseks ja lõikeketastega lõikamiseks eesmise kattega kettakaitset. 3 Lisavarustus, pakendimaterjal Lisatarvikud mudelitele DEG 125 ja DEG 150 Tähistus Kirjeldus Tolmueemaldusseadis lihvimistööde jaoks DG-EX 125/5“ Tolmueemaldusseadis juhtraami abil teostatavateks lõiketöödeks DC‑EX 125/5“‑M Lisatarvikud mudelile DEG 125 Tähistus Kirjeldus Kompaktne tolmueemaldusseadis DC-EX 125/5“ C Ketaste max läbimõõt Ø 125 mm ja kiirus 11000 p/min, Ø 150 mm ja 9300 p/min ja ringliikumiskiirus 80 m/sek, lihvketta max paksus 6,4 ja lõikeketta max paksus 2,5 mm. Kettad Rakendus Tähis Materjal Abrasiivne lõikeketas Lõikamine AC‑D metall Teemantlõikeketas Lõikamine DC‑D mineraalsed materjalid Abrasiivne lihvketas Lihvimine AG‑D, AF‑D, AN‑D metall Teemantlihvketas Lihvimine DG‑CW mineraalsed materjalid Ketaste ja kasutatavate seadiste sobivus Pos. Seadis AC‑D AG-D AF-D AN-D DG‑CW DC‑D AKettakaitse XXXXXX BEesminekatevaidmu- delil DEG 125-D/P (valikuliselt A asemel)

C Kaitseplekiga ketta- kaitse (valikuliselt A, B asemel)

EKompaktnekateDC‑EX 125/5"-C (kombinat- sioonis A-ga)

F Mineraalsete materja- lide lõikekate DG‑EX 125/5"M

GLõikeadapterDC‑EXSL (kombinatsioonis F-ga)

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 004 Tehnilised andmed Tootja jätab endale õiguse tehniliste andmete muutmiseks! Seade DEG 125-D/-P DEG 150-D/-P Nimivool / nimivõimsus Nimipinge 220 /230 V: 6,7 A / 1400 W Nimipinge 110 V: 12,2 A / 1200 W Nimipinge 220 /230 V: 6,7 A / 1400 W Nimipinge 110 V: 12,2 A / 1200 W Sagedus 50 / 60 Hz 50 / 60 Hz Nimipöörded 11000/min 9300/min Ketta max läbimõõt Ø 125 mm Ø 150 mm Mõõtmed (p x k x l) ilma kettakait- seta 360mmx103mmx80mm 360mmx103mmx80mm Kaal vastavalt menetlusele EPTA‑Procedure 01/2003 2,3 kg 2,4 kg Seadmed ja kasutusalane informatsioon Spindli keere M 14 Spindli pikkus 22 mm Kaitseklass Kaitseklass II (isoleeritud) JUHIS Käesolevas kasutusjuhendis toodud vibratsioonitase on mõõdetud standardile EN 60745 vastaval mõõtemeetodil ja seda saab kasutada seadmete omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase esineb seadme nõuetekohasel kasutamisel. Kui aga seadet kasutatakse muul otstarbel, teiste tarvikutega või kui seade on ebapiisavalt hooldatud, võib vibratsioonitase toodust kõrvale kalduda. See võib vibratsiooni töö koguperioodi lõikes tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi lõikes tunduvalt vähendada. Seadme kasutaja kaitseks vibratsiooni toime eest rakendage täiendavaid kaitseabinõusid, näiteks hooldage seadmeid ja tarvikuid korralikult, hoidke käed soojad, tagage sujuv töökorraldus. Andmed müra kohta (vastavalt standardile EN 60745‑1): Tüüpiline A-karakteristikuga mõõdetud müravõimsuse tase: 100 dB (A) Tüüpiline A-karakteristikuga mõõdetud helirõhu tase. 89 dB (A) Mõõtehälve nimetatud müratasemete osas 3 dB (A) Teave vibratsiooni kohta EN 60745 järgi Vibratsioonitase kolmel teljel (vibratsiooni- vektorsumma) DEG 125‑D/‑P mõõdetud vastavalt standardile EN 60745‑2‑3 Pinna lihvimine standardkäepidemega, a h,AG 11,3 m/s² Pinna lihvimine vibratsiooni summutava käepidemega,

h,AG 7,0 m/s² Pinna lihvimine kaarkäepidemega, a h,AG 9,9 m/s² Mõõtemääramatus (K) 1,5 m/s² Vibratsioonitase kolmel teljel (vibratsiooni- vektorsumma) DEG 150‑D/‑P mõõdetud vastavalt standardile EN 60745‑2‑3 Pinna lihvimine standardkäepidemega, a h,AG 8,9 m/s² Pinna lihvimine vibratsiooni summutava käepidemega,

h,AG 7,1 m/s² Pinna lihvimine kaarkäepidemega, a h,AG 8,7 m/s² Mõõtemääramatus (K) 1,5 m/s² Lisateave Muude rakenduste, nt lõikamise puhul võib vibratsioo- nitase olla erinev.

5.1 Üldised ohutusnõuded elektriliste tööriistade

HOIATUS Lugege läbi kõik ohutusnõuded ja juhised. Alltoodud ohutusnõuete eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Järgnevalt kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

5.1.1 Ohutus töökohal

a) Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht võib põhjustada õnnetusi.

Ärge kasutage seadet plahvatusohtlikus kesk- konnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähele- panu juhitakse kõrvale, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pis- tiku kallal ei tohi teha mingeid muudatusi. Kait- semaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pis- tikupesad vähendavad elektrilöögi ohtu. b) Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmiku- tega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c) Kaitskeseadetvihmajaniiskuseeest.Kui elekt- riseadmesse on sattunud vett, on elektrilöögi oht suurem.

Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väl- jatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suuren- davad elektrilöögi ohtu. e) Kui töötate elektrilise tööriistaga vabas õhus, ka- sutage ainult pikendusjuhtmeid, mis on ette näh- tud kasutamiseks ka välistingimustes. Välistin- gimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f) Kui seadmega töötamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

5.1.3 Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutle- tult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjus- tada raskeid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemis- kindlate turvajalatsite, kaitsekiivri või kuulmiskaitse- vahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. c) Vältige seadme tahtmatut käivitamist. Enne seadme ühendamist vooluvõrguga ja/või seadmesse aku paigaldamist, seadme ülestõstmist ja kandmist veenduge, et seade on välja lülitatud. Kui hoiate seadme kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võib tagajärjeks olla õnnetus. d) Enne seadme sisselülitamist eemaldage selle kül- jest reguleerimis- ja mutrivõtmed. Seadme pöör- leva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Väl tige ebatavalist tööasendit. Võtke stabiilne tööasend ja säilitage kogu aeg tasakaal. Nii saate seadet ootamatutes olukordades paremini kontrollida.

Kandke sobivat rõivastust. Ärge kandke laiu rii- deid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad rii- ded, ehted ja pikad juuksed võivad sattuda seadme liikuvate osade vahele. g) Kui seadme külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasu- tatakse nõuetekohaselt. Tolmueemaldusseadise kasutamine võib vähendada tolmust tingitud ohte.

5.1.4 Elektrilise tööriista kasutamine ja käsitsemine

Ärge koormake seadet üle. Kasutage antud töö tegemiseks sobivat elektrilist tööriista. See töötab ettenähtud jõudluspiirides tõhusamalt ja ohutumalt.

Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei saa enam lülitist korralikult sisse ja välja lülitada, on ohtlik ning tuleb viia parandusse. c) Enne mis tahes seadistustöid seadme kallal, tar- vikute vahetust ja seadme hoiulepanekut tõm- make pistik pistikupesast välja ja/või eemaldage seadmest aku. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi tööriistu las- tele kättesaamatus kohas. Ärge laske seadet ka- sutada isikutel, kes seda ei tunne või pole siintoo- dud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. e) Hooldage seadet korralikult. Kontrollige, kas seadme liikuvad detailid töötavad veatult ega kiilu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Ebapiisavalt

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00hooldatud elektrilised tööriistad on põhjustanud palju õnnetusi. f) Hoidke lõiketarvikud teravad ja puhtad. Hästi hool- datud, teravate lõikeservadega lõiketarvikud kiiluvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, tarvikuid, lisasead- meid vastavalt käesolevatele juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloo- muga. Elektriliste tööriistade kasutamine otstarbel, milleks need ei ole ette nähtud, võib põhjustada oht- likke olukordi.

a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii on tagatud elektrilise tööriista ohutuse säilimine.

5.2 Ühised ohutusnõuded lihvimisel, liivapaberiga

lihvimisel, traatharjadega töötlemisel ja lõikamisel a) See seade on ette nähtud kasutamiseks lihvma- sina ja ketaslõikurina. Järgige kõiki seadmega kaasasolevaid ohutusnõudeid, juhiseid, kirjeldusi ja andmeid. Järgnevate juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigas- tused. b) See elektriline tööriist ei sobi liivapaberiga lih- vimiseks, traatharjadega töötlemiseks ja polee- rimiseks. Seadme kasutamine otstarvetel, milleks seade ei ole ette nähtud, on ohtlik ja võib põhjustada vigastusi.

Ärge kasutage lisatarvikuid, mida tootja ei ole spetsiaalselt selle seadme jaoks ette näinud ega soovitanud. Asjaolu, et lisatarvikut saab seadme külge kinnitada, ei taga veel ohutut tööd. d) Seadme lubatud pöörete arv peab olema vähe- malt võrdne seadmel toodud maksimaalse pöör- lemiskiirusega. Lubatust kiiremini pöörlev lisatarvik võib puruneda ja selle tükid võivad laiali paiskuda. e) Tarviku välisläbimõõt ja paksus peavad olema vastavuses seadme mõõtmetega. Valede mõõt- metega tarvikuid ei kata kettakaitse piisaval määral ning need võivad väljuda Teie kontrolli alt. f) Keermestatud tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvi- kute puhul peab tarviku siseava läbimõõt vastama flantsi läbimõõdule. Tarvikud, mis ei ole tööriista kül- jes kindlalt kinni, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad kaasa tuua kontrolli kaotuse.

Ärge kasutage kahjustatud tarvikuid. Iga kord enne kasutamist kontrollige tarvikuid, näiteks lihvkettaid pragude, lihvtaldu pragude või kulumise, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik kukub maha, kontrollige seda vigastuste suhtes ja vajaduse korral võtke kasutusele vigastamata tarvik. Pärast tarviku kontrollimist ja paigaldamist laske seadmel töötada ühe minuti jooksul maksimaalsetel pööretel. Seejuures veenduge, et ei Teie ega läheduses viibivad inimesed ei asu pöörleva tarvikuga ühel joonel. Nimetatud katseaja jooksul vigastatud tarvikud üldjuhul murduvad. h) Kasutage isikukaitsevahendeid. Kandke vastavalt töö iseloomule näokaitsemaski, silmade kaitse- maski või kaitseprille. Vajaduse korral kandke tol- mukaitsemaski, kuulmiskaitsevahendeid, kaitse- kindaid või kaitsepõlle, mis püüab kinni lihvimisel eralduvad väiksemad materjaliosakesed. Silmad peavad olema kaitstud erinevatel töödel eralduvate ja eemalepaiskuvate võõrkehade eest. Tolmu- ja hin- gamisteede kaitsemask peab filtreerima töötamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

i) Veenduge, et teised inimesed viibivad tööpiirkon-

nast ohutul kaugusel. Kõik tööpiirkonda sisene- vad inimesed peavad kandma isikukaitsevahen- deid. Töödeldava tooriku või murdunud tarviku osa- kesed võivad eemale paiskuda ja põhjustada vigas- tusi ka väljaspool vahetut tööpiirkonda. j) Ku i teostate töid, mille puhul võib tarvik tabada

arjatud elektrijuhtmeid või omaenda toitejuhet, hoidke seadet üksnes isoleeritud käepidemetest. Kokkupuude pingestatud elektrijuhtmega võib seada pinge alla ka seadme metalldetailid ja põhjustada elektrilöögi. k) Vältige toitejuhtme kokkupuudet pöörlevate tar- vikutega. Kui seade Teie kontrolli alt väljub, tekib toitejuhtme läbilõikamise või kinnijäämise oht, mille tagajärjel võib Teie käsi pöörleva tarvikuga kokku puutuda.

Ärge pange seadet kunagi käest enne, kui tarvik on täielikult seiskunud. Pöörlev tarvik võib pinnaga kokku puutuda, mille tagajärjel võib seade Teie kont- rolli alt väljuda. m) Seadme kandmise ajal ei tohi seade töötada. Pöörlev tarvik võib Teie riietega juhuslikult kokku puutuda ja Teid vigastada. n) Puhastage seadme ventilatsiooniavasid regulaar- selt. Mootori jahutusventilaator tõmbab tolmu kor- pusesse ning kuhjunud metallitolm võib põhjustada elektrilisi ohte.

Ärge kasutage seadet süttivate materjalide lähe- duses. Sädemed võivad need materjalid süüdata.

Ärge kasutage tarvikuid, mille jahutamiseks on ette nähtud jahutusvedelikud. Vee või teiste jahu- tusvedelike kasutamine võib põhjustada elektrilöögi.

5.3 Tagasilöök ja asjaomased ohutusnõuded

Tagasilöök on kinnikiilunud tarviku, näiteks lihvketta, lihv- talla, traatharja jmt tõttu tekkinud äkiline reaktsioon. Kin- nikiilumine põhjustab pöörleva tarviku järsu seiskumise. Selle toimel liigub kontrolli alt väljunud seade tarviku pöörlemissuunale vastupidises sunas. Kui näiteks lihvketas toorikus kinni kiilub, võib lihvketta serv toorikusse kinni jääda, mille tagajärjel võib lihvketas murduda või põhjustada tagasilöögi. Lihvketas liigub siis sõltuvalt ketta pöörlemissuunast kas seadme kasutaja poole või temast eemale. Lihvkettad võivad seejuures ka murduda.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Tagasilöök on seadme vale kasutuse või puudulike töö- võtete tagajärg. Seda saab järgnevalt kirjeldatud sobivate ettevaatusabinõude rakendamisega ära hoida. a) Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõudele vastu astuda. Kasutage alati lisakäepidet, kui see on olemas, et tagasilöögijõudu või reaktsiooni- momenti seadme ülespaiskumisel maksimaalselt kontrolli all hoida. Sobivate ettevaatusabinõude ra- kendamisega suudab seadme kasutaja tagasilöögi- ja reaktsioonijõudu kontrollida.

Ärge asetage oma kätt pöörlevate tarvikute lähe- dusse. Tarvik võib tagasilöögi puhul liikuda üle Teie käe. c) Hoidke oma keha eemal piirkonnast, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta pöörlemissuunale vastupidises suunas. d) Töötageeriti ettevaatlikult nurkades, teravate ser- vade piirkonnas jm. Vältige tarvikute toorikult ta- gasipõrkumist ja kinnikiilumist. Pöörlev tarvik kal- dub nurkades, teravate servade piirkonnas ja toori- kult tagasipõrkumise korral kinni kiiluma. See põh- justab kontrolli kaotuse seadme üle ja tagasilöögi.

Ärge kasutage kettsaagi ega hammastusega sae- ketast. Sellised tarvikud põhjustavad tihti tagasilöögi või kontrolli kaotuse seadme üle.

5.4 Täiendavad ohutusnõuded lihvimisel ja

lõikamisel a) Kasutage üksnes seadme jaoks ette nähtud lihv- ketast ja selle ketta jaoks ette nähtud kettakaitset. Lihvkettaid, mis ei ole seadme jaoks ette nähtud, katab kettakaitse ebapiisavalt ja need on seetõttu ohtlikud. b) Kõverdatud lihvkettad tuleb paigaldada nii, et nende lihvimispind ei ulatu üle kettakaitse serva. Valesti paigaldatud lihvketast, mis ulatub üle ketta- kaitse serva, ei katta kettakaitse piisavalt. c) Kettakaitse peab olema elektrilise tööriista külge kindlalt kinnitatud ja olema maksimaalse turva- lisuse tagamiseks seatud nii, et kasutaja poole jääb katmata lihvimistarvikust võimalikult väike osa. Kettakaitse aitab kasutajat kaitsta murdunud osakeste, lihvkettaga juhusliku kokkupuute ja säde- mete eest. d) Lihvkettaid tohib kasutada vaid ettenähtud ots- tarvetel. Näiteks: arge kasutage lõikeketta külg- pinda kunagi lihvimiseks. Lõikekettad on ette näh- tud materjali lõikamiseks ketta servaga. Külgsuunas rakendatava jõu mõjul võib lõikeketas puruneda. e) Valitud lihvketta jaoks kasutage alati vigastamata ja õige suuruse ning kujuga kinnitusflantsi. So- bivad flantsid kaitsevad lihvketast ja vähendavad lihv- ketta purunemise ohtu. Lõikeketaste flantsid võivad lihvketaste flantsidest erineda.

Ärge kasutage suuremate seadmete kulunud lihv- kettaid. Suuremate seadmete lihvkettad ei ole ko- handatud väiksemate seadmete suurema pöörlemis- kiirusega ja võivad puruneda.

5.5 Täiendavad eriohutusnõuded lõikamisel:

a) Vältige lõikeketta kinnikiilumist ja liiga suurt aval- datavat survet. Ärge tehke liiga sügavaid lõikeid. Liigse surve avaldamine lõikekettale suurendab ketta koormust ja kinnikiilumisohtu ning sellega ka tagasi- löögi või ketta purunemise võimalust. b) Vältige pöörleva lõikeketta ette ja taha jäävad piirkonda. Kui suunate lõikeketast toorikus endast eemale, võib tagasilöögi korral seade koos pöörleva kettagaotseTeiesuunaspaiskuda. c) Kui lõikeketas kinni kiilub või kui Te töö katkes- tate, lülitage seade välja ja hoidke seda paigal seni, kuni ketas on täielikult seiskunud. Ärge püüdke veel pöörlevat lõikeketast lõikejoonest välja tõmmata, vastasel juhul võib tekkida taga- silöök. Tehke kindlaks ja kõrvaldage kinnikiilumise põhjus.

ge lülitage seadet sisse, kui see on veel toori- kus. Laske lõikekettal kõigepealt saavutada mak- simaalne pöörlemiskiirus ja jätkake seejärel lõiget ettevaatlikult. Vastasel korral võib ketas kinni kiiluda, toorikust välja hüpata või tagasilöögi põhjustada. e) Plaadid ja suured toorikud toestage, et vältida kinnikiilunud lõikekettast põhjustatud tagasilöögi ohtu. Suured toorikud kalduvad omaenda raskuse mõjul läbi painduma. Toorik peab olema toestatud mõlemalt küljelt ja nii lõikejoone lähedalt kui ka ser- vast. f) Olge eriti ettevaatlik uputuslõigete tegemisel seintesse või teistesse varjatud kohtadesse. Uputatav lõikeketas võib gaasi- või veetorude, elektrijuhtmete või teiste objektide tabamisel põhjustada tagasilöögi.

5.6 Täiendavad ohutusnõuded

5.6.1 Inimeste turvalisus

a) Hoidke seadet alati ettenähtud käepidemetest mõlema käega. Hoidke käepidemed kuivad, puhtad ja vabad õlist ja rasvast. b) Kui kasutate seadet ilma tolmuimejata, tuleb tol- mutekitavate tööde korral kanda kerget tolmu- kaitsemaski. c) Töötamise ajal tehke pause ning lõdvestage käsi ja sõrmi, et parandada sõrmede verevarustust. d) Vältige kokkupuudet pöörlevate osadega. Lüli- tage seade sisse alles tööpiirkonnas. Kokkupuude seadme pöörlevate osadega, eriti pöörlevate tarviku- tega, võib põhjustada vigastusi. e) Töötamisel hoidke toite- ja pikendusjuhe alati seadme taga. See vähendab töötamisel toitejuhtme tahakomistamisejakukkumiseohtu. f) Metallide töötlemise korral kasutage sirgete lihvketastega lihvimiseks ja lõikeketastega lõikamiseks kaitseplekiga kettakaitset. g) Lastele tuleb selgitada, et seadmega mängimine on keelatud. h) Lapsed ja isikud, kellel puuduvad vajalikud või- med ja oskused, ei tohi seadet ilma eelneva ju- hendamiseta kasutada.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00i) Ärge rakendage seadet tööle, kui see käivitub järsult või katkendlikult.Elektroonika võib olla de- fektne. Laske seade Hilti hooldekeskuses viivitama- tult parandada. j) Pliisisaldusega värvide, teatud liiki puidu, mineraa- lide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude või tolmu sissehingamine võib seadme kasutajal või läheduses viibivatel isikutel põhjustada allergilist reaktsiooni ja/või hingamisteede haigusi. Teatud tüüpi tolm, näiteks tamme- või pöögitolm, võib tekitada vähki, eriti koosmõjus puidutöötlemisel kasutatavate lisaainetega (kromaat, puidukaitseva- hendid). Asbesti sisaldavat materjali tohivad töö- delda üksnes asjaomase väljaõppega asjatundjad. Võimaluse korral kasutage tolmuimejat. Tõhusa tolmueemalduse tagamiseks kasutage puidu ja mineraalsete materjalide tolmu imemiseks ette nähtud Hilti mobiilset tolmuimejat, mis on elekt- rilise tööriistaga kohandatud. Tagage tööpiirkon- nas hea ventilatsioon. Soovitav on kasutada filt- riklassi P2 kuuluvat hingamisteedemaski. Järgige kasutusriigis materjalide töötlemise suhtes kehti- vaid eeskirju.

5.6.2 Elektriliste tööriistade hoolikas käsitsemine ja

kasutamine a) Lihvkettaid tuleb hoida ja käsitseda hoolikalt ning tootja juhiste kohaselt. b) Veenduge, et lihvketas on paigaldatud vastavalt tootja juhistele. c) Kui lihvimistarvikuga on kaasas vaheadapterid ja nende kasutus on ette nähtud, siis veenduge, et neid kasutatakse. d) Veenduge, et lihvketas on enne kasutamist kor- rektselt paigaldatud ja kinnitatud ning laske sead- mel stabiilses asendis 60 sekundit tühikäigul töö- tada. Seisake seade kohe, kui tekib olulisel määral vibratsiooni või teisi häireid. Kontrollige seadet ja tehke kindlaks häire põhjus.

Ärge kasutage seadet kunagi ilma kettakaitseta.

Ärge kasutage eraldi siirderõngaid ega adapte- reid, et võimaldada suurema paigaldusavaga ke- taste kasutamist. g) Kui kasutate keermestatud paigaldusavaga lihv- kettaid, veenduge, et keermestatud osa on piisa- valt sügav veovõlli kogupikkuse mahutamiseks. h) Töödeldav detail tuleb kindlalt kinnitada.

Ärge kasutage lihvimiseks lõikekettaid. j) Kandke hoolt selle eest, et kasutamisel tekkivad sädemed ei põhjustaks ohte, et need ei tabaks näiteks Teid ennast ega teisi inimesi ega süütaks tuleohtlikke materjale. Reguleerige kettakaitse õi- gesse asendisse. k) Veenduge, et ventilatsiooniavad on tolmutekita- vate tööde korral vabad. Tolmu eemaldamise va- jadusel lahutage seade kõigepealt vooluvõrgust (kasutage mittemetallilisi esemeid) ja vältige si- sedetailide vigastamist. l) Pärast seadme väljalülitamist pöörleb lihvketas veel mõnda aega. Oodake, kuni lihvketas seiskub.

a) Kontrollige tööpiirkond enne töö alustamist üle metalliotsijaga, et leida varjatud elektrijuhtmeid, gaasi- või veetorusid. Pingestatud elektrijuhtme vi- gastamisel võivad seadme välised metallosad pinge alla sattuda. See tekitab tõsise elektrilöögi ohu. b) Kontrollige regulaarselt toitejuhtme ja pistiku teh- nilist seisundit, kahjustuste korral laske need välja vahetada professionaalsel elektrikul. Kui seadme toitejuhe on vigastatud, tuleb see asendada spet- siaalse toitejuhtmega, mis on saadaval müügi- esinduses. Kontrollige regulaarselt pikendusjuht- meid, vigastuste korral vahetage need välja. Ärge puudutage toitejuhet, kui see on töö käigus vi- gastada saanud. Tõmmake seadme pistik pisti- kupesast välja. Vigastatud toite- ja pikendusjuhtmed tekitavad elektrilöögi ohu. c) Kui töötlete seadmega sageli elektrit juhtivaid ma- terjali, laske seadet regulaarselt Hilti hooldekes- kuses kontrollida. Seadme pinnale kinnitunud tolm või niiskus võib ebasoodsatel tingimustel põhjustada elektrilöögi, seda just hea elektrijuhtivusega materja- lide puhul. d) Ku

töötate elektrilise tööriistaga väljas, veen- duge, et seade on vooluvõrku ühendatud maksi- maalselt 30 mA käivitusvooluga rikkevoolukaitse- lüliti (RCD) kaudu. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. e) Soovitame kasutada maksimaalselt 30 mA käivi- tusvooluga rikkevoolukaitselülitit (RCD).

a) Tööpiirkond peab olema hästi valgustatud. b) Tööpiirkonnas peab olema hea ventilatsioon. Halva ventilatsiooniga tööpiirkonda võib koguneda tervistkahjustavat tolmu.

5.6.5 Isikukaitsevahendid

Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel ja tõrgete kõrvaldamisel kandma so- bivaid kaitseprille, kaitsekiivrit, kuulmiskaitsevahen- deid, kaitsekindaid ja kerget hingamisteede kaitse- maski.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 006 Kasutuselevõtt OHT Enne seadme reguleerimist, tarvikute vahetamist ja seadme hoiulepanekut tõmmake seadme pistik pisti- kupesast välja. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. ETTEVAATUST Seadme kokkupanekul, lahtivõtmisel, seadistamisel ja häirete kõrvaldamisel kandke alati kaitsekindaid. HOIATUS Ärge kasutage seadet kunagi ilma kettakaitseta. ETTEVAATUST Enne kui kasutate eespool nimetatud ketaslõikuritega muid ketaslõikurite jaoks soovitatud Hilti tarvikuid, lugege läbi tarvikute kasutusjuhendid ja järgige seal toodud juhiseid.

6.1 Lisakäepideme paigaldamine

HOIATUS Kõikide tööde teostamisel tuleb kasutada lisakäepi- det. Lisakäepide tuleb kinnitada seadme vasakule või pare- male küljele.

ETTEVAATUST Reguleerige kettakaitse asendit vastavalt igakordse tööoperatsiooni nõudmistele. ETTEVAATUST Kettakaitse suletud külg peab jääma alati kasutaja poole.

6.2.1 Kettakaitse ja/või kaitseplekiga kettakaitse

paigaldamine 8 JUHIS Kettakaitse koodmärk tagab, et paigaldada saab vaid ühte seadmega sobivat kettakaitset. Lisaks sellele hoiab koodmärk ära kettakaitse kukkumise tööriistale.

1. Asetage kettakaitse spindlikaelale nii, et kaitse ja

seadme peal olevad kolmnurksed märgid oleksid kohakuti.

2. Suruge kettakaitse spindlikaelale; vajutage ketta-

kaitse vabastusnupule ja keerake kettakaitset, kuni see kohale fikseerub ja kettakaitse vabastusnupp tagasi hüppab.

6.2.2 Kettakaitse reguleerimine 6

1. Vajutage kettakaitse vabastusnupule ja keerake ket-

takaitse soovitud asendisse, kuni see kohale fiksee- rub.

6.2.3 Kettakaitse ja/või kaitseplekiga kettakaitse

1. Vajutage kettakaitse vabastusnupule ja pöörake ket-

takaitset, kuni kaitse ja seadme peal olevad kolm- nurksedmärgidonkohakuti.

2. Tõstke kettakaitse seadmelt ära.

6.2.4 Eesmise katte paigaldamine ja

1. Asetage eesmise katte suletud külg, nagu pildil näi-

datud, standardsele kettakaitsele ja laske kohale fikseeruda.

2. Eesmise katte mahavõtmiseks avage eesmise katte

lukustus ja tõmmake kate standardselt kettakaitselt maha.

6.3 Tarviku paigaldamine ja eemaldamine

OHT Veenduge, et lihvkettal toodud pöörete arv on võrdne või suurem lihvmasina maksimaalse pöörlemiskiiru- sega. OHT Kontrollige lihvketast enne kasutamist. Ärge kasu- tage murdunud, pragunenud või muul moel kahjusta- tud kettaid. JUHIS Teemantkettaid tuleb vahetada niipea, kui lõike- või lih- vimisjõudlus märgatavalt väheneb. Üldiselt tuleb seda teha siis, kui teemantsegmentide kõrgus on väiksem kui 2 mm. Muud tüüpi kettad tuleb vahetada, kui lõikejõud- lus märgatavalt väheneb või kui ketaslõikuri osad (peale ketta) töötamise ajal materjaliga kokku puutuvad. Abra- siivkettadtuleb vahetada nende kasutamiseks ettenähtud aja möödumisel.

1. ETTEVAATUST Kinnitusflantsi on paigaldatud rõn-

gastihend. Kui rõngastihend puudub või on kah- justatud, tuleb see välja vahetada. Asetage kinnitusseib spindlile.

jutada üksnes siis, kui spindel on seiskunud. Vajutage spindlilukustusnupp alla ja hoidke seda selles asendis.

6. Tarviku eemaldamiseks teostage asjaomased töö-

operatsioonid vastupidises järjekorras.

6.4 Kwik-Lock tüüpi kiirkinnitusmutriga tarvik

ETTEVAATUST Töötamisel veenduge, et Kwik-Lock tüüpi kiirkinni- tusmutter ei puutu aluspinnaga kokku. Ärge kasutage vigastatud Kwik-Lock tüüpi kiirkinnitusmutreid. JUHIS Standardse kinnitusmutri asemel võib kasutada Kwik- Lock tüüpi kiirkinnitusmutrit. Sel juhul pole lõikeketaste vahetamiseks vaja mingeid tööriistu.

6.4.1 Tarviku paigaldamine ja eemaldamine

kiirkinnitusmutriga Kwik-Lock 12 JUHIS Mutriülemiselpoolelolevnoolpeabjäämaseademärkide vahele. Kui nool pole mutri pingutamisel seademärkide vahel, pole kinnipingutatud mutrit võimalik käega lahti keerata. Sellisel juhul kasutage Kwick-Lock tüüpi kiirkin- nitusmutri vabastamiseks otsvõtit (mitte torutange).

gastihend. Kui rõngastihend puudub või on kah- justatud, tuleb see välja vahetada. Asetage kinnitusseib spindlile.

3. Asetage peale tarvik.

4. Keerake peale Kwick-Lock tüüpi kiirkinnitusmutter,

nii et see on vastu tarvikut (pärast mutri pealekeera- mist peab näha jääma kirjadega külg).

5. ETTEVAATUST Spindli lukustusnupule tohib va-

jutada üksnes siis, kui spindel on seiskunud. Vajutage spindlilukustusnupp alla ja hoidke seda selles asendis.

6. Pingutage kinnitusmutter võtmega kinni või keerake

tarvikut käega päripäeva edasi seni, kuni Kwick- Lock-tüüpi kiirkinnitusmutter on tugevasti kinni pin- gutatud ning seejärel vabastage spindlilukustus- nupp.

7. Mahavõtmiseks teostage asjaomased tööoperat-

sioonid vastupidises järjekorras.

6.5 Ajamisektsiooni pööramine 13

JUHIS Et seadet saaks igas olukorras (näiteks juhul, kui toitelüliti jääb ülespoole) ohutult ja kergesti kasutada, on võima- lik seadme ajamisektsiooni pöörata 90º sammuga ühte neljast asendist.

1. Puhastage seadet.

2. Eemaldage lisakäepide seadme küljest.

3. Eemaldage ajamisektsiooni küljest neli kruvi.

4. Pöörake ajamisektsioon soovitud asendisse, tõm-

bamata seda seadme küljest ära.

7Töötamine JUHIS Reguleerige kettakaitse asendit vastavalt konkreetsele tööoperatsioonile. OHT Kasutage kuulmiskaitsevahendeid. Müra võib kahjus- tada kuulmist. ETTEVAATUST Kettakaitse suletud külg peab jääma alati kasutaja poole. HOIATUS Uute lihvimistarvikute testimiseks laske neil ohutus tööpiirkonnas maksimaalsel tühikäigul töötada vähe- malt 30 sekundit. HOIATUS Ärge rakendage seadet tööle, kui see käivitub järsult või katkendlikult.Elektroonika võib olla defektne. Laske seade Hilti hooldekeskuses viivitamatult parandada. HOIATUS Praod kandvates seintes ja teistes konstruktsioonides võivad avaldada mõju staatikale, eriti armatuurraua või kandeelementide lõikamisel. Enne töö alustamist kon- sulteerige pädeva staatikaspetsialisti, arhitekti või töödejuhatajaga. HOIATUS Võrgupinge peab ühtima seadme andmesildil toodud pingega. 230 V tähistatud seadmeid võib kasutada ka pingel 220 V. HOIATUS Kasutage seadet alati koos lisakäepidemega (soovi- tavalt koos kaarkäepidemega). HOIATUS Lahtised töödeldavad detailid kinnitage kinnitusva- hendite või pitskruvi vahele. HOIATUS Kui kasutate seadet ilma tolmuimejata, tuleb tolmute- kitavate tööde korral kanda kerget tolmukaitsemaski.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00HOIATUS Vältige kokkupuudet pöörlevate osadega. Lülitage seade sisse alles tööpiirkonnas. Kokkupuude seadme pöörlevate osadega, eriti pöörlevate tarvikutega, võib põhjustada vigastusi. ETTEVAATUST Tarvik võib kasutamisel minna kuumaks. Tarviku vahe- tamisel kandke kaitsekindaid. ETTEVAATUST Seadmel on kasutusotstarbele vastavalt kõrge pöörde- moment. Kasutage lisakäepidet ja hoidke seadet alati kahe käega. Seadme kasutaja peab olema ette valmis- tatud juhuks, kui tarvik järsku kinni kiildub. ETTEVAATUST Aluspinna töötlemisel võib eralduda materjalikilde. Kandke kaitseprille, kaitsekindaid ja juhul, kui Te ei kasuta tolmuimejat, kerget tolmukaitsemaski. Materjalist väljalendavad killud võivad vigastada kehaosi ja silmi. HOIATUS Lõiketöödel ei tohi ketast lõiketasandil kallutada ja seadmele sellega liigset koormust avaldada. Vastasel korral võib seade seiskuda, ketas murduda või tekkida tagasilöök. ETTEVAATUST Töötamise ajal tehke pause ning lõdvestage käsi ja sõrmi, et parandada sõrmede verevarustust. HOIATUS Hoidke tööpiirkonnast eemal süttivad materjalid.

ETTEVAATUST Ärge kunagi kasutage lihvimiseks lõikekettaid. Parim tulemus lihvimisel saavutatakse 5° kuni 30° nurga all. Juhtige seadet mõõduka survega edasi-tagasi. Nii ei muutu toorik liiga kuumaks, ei muuda värvi ja ei teki kriimustusi.

Lõikamisel töötage mõõduka survega ja ärge kallutage seadet ega lihvketast (ca 90° lõiketasandi suhtes). Profiile ja väikseid nelikanttorusid on kõige parem lõigata, kui alustada väikseimast ristlõikest.

7.3 Sisse-/väljalülitamine ilma lukustamiseta

(DEG 125-D või DEG 150-D)

7.3.1 Sisselülitamine

1. Ühendage seade vooluvõrku.

2. Lükake toitelüliti ette ja suruge seejärel täiesti alla.

7.3.2 Väljalülitamine

Vabastage toitelüliti.

7.4 Sisse-/väljalülitamine koos lukustamisega

(DEG 125- P või DEG 150-P) JUHIS Seade ei käivitu, kui tõmbate lukustatud toitelülitiga seadme pistiku pistikupesast välja ja ühendate selle siis uuesti pistikupessa. Kõigepealt tuleb vooluvõrgust eemaldatud seadmel lukustus vabastada ja alles seejärel ühendada seadme pistik pistikupessa.

7.4.1 Sisselülitamine ja lukustamine

1. Ühendage seade vooluvõrku.

2. Lükake toitelüliti ette (3 mm), vajutage see siis alla ja

lükake seda selles asendis veelkord ette, kuni lüliti lukustub.

7.4.2 Väljalülitamine pärast lukustamist

Vajutage toitelülitile (lukustus vabaneb)

7.5 Taaskäivitamistõkis

JUHIS Seade ei käivitu, kui tõmbate lukustatud toitelülitiga seadme toitepistiku pistikupesast välja ja ühendate selle siis uuesti pistikupessa. Kõigepealt peate vooluvõrgust eemaldatud seadmel vabastama lukustuse ja alles seejä- rel ühendama seadme toitepistiku pistikupessa. 8 Hooldus ja korrashoid ETTEVAATUST Tõmmake seadme pistik pistikupesast välja.

OHT Äärmuslike kasutustingimuste korral võib metallide tööt- lemisel koguneda seadme sisemusse elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Sel- listel juhtudel on soovitav kasutada statsionaarset tolmueemaldusseadet, puhastada tihti seadme venti- latsiooniavasid ja lülitada seade vooluvõrku rikkevoo- lukaitselüliti (RCD) kaudu. Seadme korpuse pealmine pool on valmistatud löögi- kindlast plastist. Käepideme osa on kummist. Ärge kasutage seadet, mille ventilatsiooniavad on ummis- tunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga. Hoidke ära võõrkehade sissetungimine seadme sisemusse. Mootori ventilaator tõmbab tolmu seadme korpusse ja liigne elektrit juhtiv metallitolm (nt metall, sü- sinikkiud) võib tekitada elektrilisi ohte. Puhastage seadme välispinda regulaarselt veidi niiske lapiga. Ärge kasutage puhastamiseks pihustit, aurupuhastit ega voolavat vett! See võib mõjutada seadme elektrilist ohutust. Hoidke

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00käepidemed alati puhtad õlist ja rasvast. Ärge kasutage silikooni sisaldavaid hooldusvahendeid. JUHIS Sagedane elektritjuhtivate materjalide (nt metall, süsinik- kiud) töötlemine võib kaasa tuua lühema hooldusvälba. Juhinduge konkreetse töökoha ohuanalüüsist.

HOIATUS Ärge rakendage seadet tööle, kui detailid on vigas- tatud ega tööta veatult. Laske seade parandada Hilti hooldekeskuses. HOIATUS Elektridetaile tohivad parandada ainult elektriala as- jatundjad. Kontrollige regulaarselt, kas seadme välised osad on terved ja kas kõik seadme osad töötavad laitmatult.

8.3 Seadme kontrollimine pärast hooldus- ja

korrashoiutöid Pärast puhastus- ja hooldustöid tuleb kontrollida, kas kõik kaitseseadised on õigesti paigaldatud ja töökorras. 9 Veaotsing Viga Võimalik põhjus Kõrvaldamine Seade ei käivitu. Vooluvarustus on katkenud. Ühendage vooluvõrku mõni teine elektriline seade, kontrollige, kas see töötab. Toitejuhe või pistik on katki. Laske kontrollida ja vajadusel vahe- tada elektriala asjatundjal. Seade ei tööta täisvõimsusel. Liiga väikese ristlõikega pikendus- juhe. Kasutage piisava ristlõikega piken- dusjuhet. 10 Utiliseerimine Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Materjalid tuleb enne taaskasutust korralikult sorteerida. Paljudes riikides võtavad Hilti esindused vanu seadmeid utiliseerimiseks vastu. Lisainfot saate Hilti klienditeenindusest või müügiesindusest. Üksnes EL liikmesriikidele Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõudeid ülevõtvatele siseriiklikele õigusaktidele tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. 11 Tootja garantii seadmetele Hilti garanteerib, et tarnitud seadmel ei esine materjali- ega tootmisvigu. Garantii kehtib tingimusel, et seadet kasutatakse, käsitsetakse, hooldatakse ja puhastatakse vastavalt Hilti kasutusjuhendis esitatud nõuetele ja et säilinud on seadme tehniline terviklikkus, s.t. et seadmes on kasutatud üksnes Hilti originaaltarvikuid, -varuosi ja -materjale. Käesoleva garantii alusel parandatakse või asendatakse defektsed osad tasuta seadme kogu kasutusea jooksul. Detailide normaalne kulumine ei kuulu garantii alla. Kõik teistsugused nõuded on välistatud, välja arva- tud juhul, kui see on vastuolus kasutusriigis kehtivate seadustega. Eelkõige ei vastuta Hilti otseste, kaud- sete, juhuslike ega järgnevate kahjustuste, kahjude või kulutuste eest, mille põhjuseks on seadme kasuta- mine või kasutamise võimatus. Välistatud on kaudsed kasutatavuse või teatud otstarbeks sobivuse garan- tiid.
