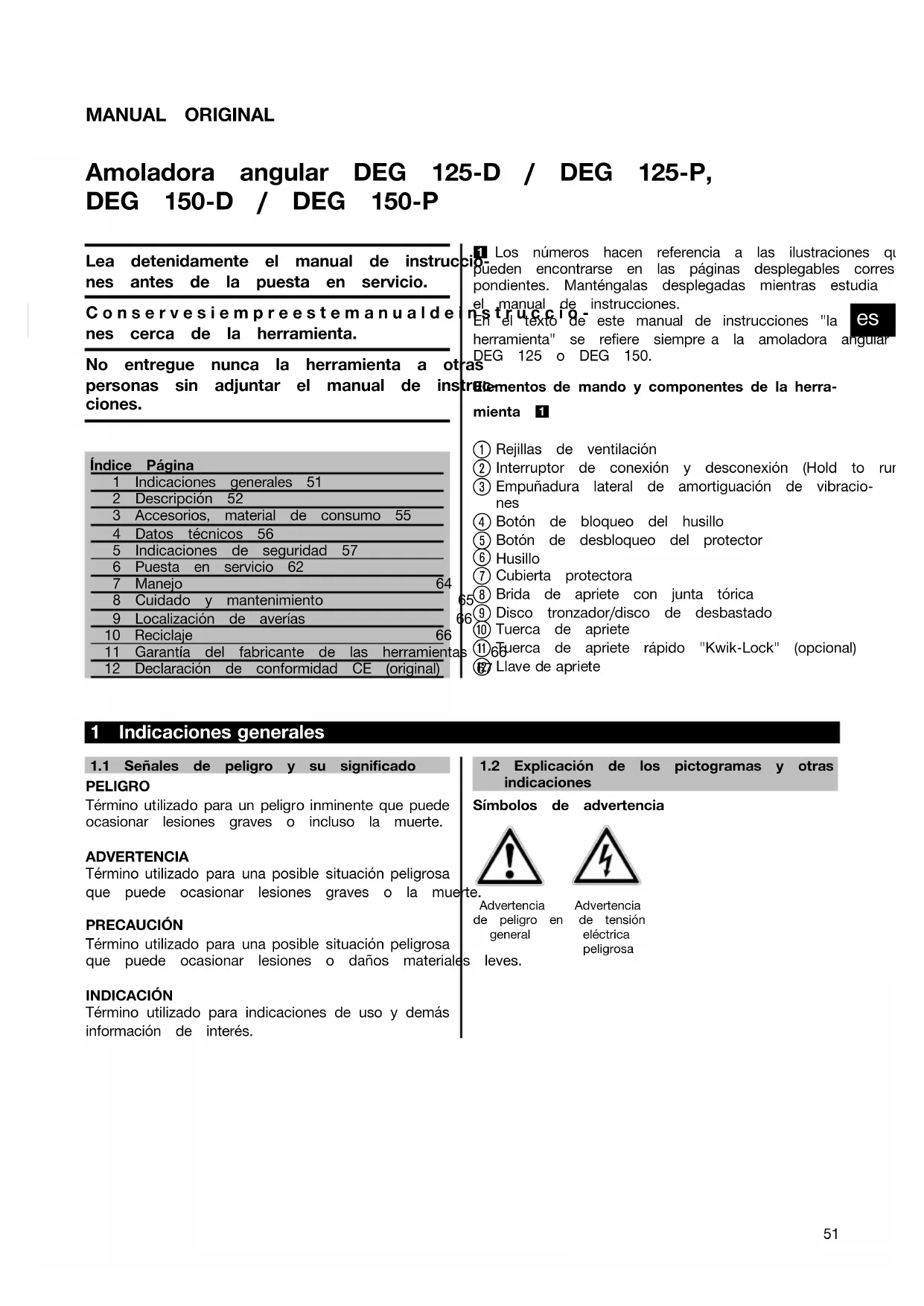

MANUAL DE USUARIO DEG 125P HILTI

Lea detenidamente el manual de instruccio- nes antes de la puesta en servicio. Conservesiempreestemanualdeinstruccio- nes cerca de la herramienta. No entregue nunca la herramienta a otras personas sin adjuntar el manual de instruc- ciones. Índice Página1 Indicaciones generales 512 Descripción 523 Accesorios, material de consumo 554 Datos técnicos 565 Indicaciones de seguridad 576 Puesta en servicio 627 Manejo 648 Cuidado y mantenimiento 659 Localización de averías 6610 Reciclaje 6611 Garantía del fabricante de las herramientas 6612 Declaración de conformidad CE (original) 671 Los números hacen referencia a las ilustraciones quepueden encontrarse en las páginas desplegables corres-pondientes. Manténgalas desplegadas mientras estudiael manual de instrucciones. En el texto de este manual de instrucciones "la herramienta" se refiere siempre a la amoladora angularDEG 125 o DEG 150. Elementos de mando y componentes de la herra- mienta 1 Rejillas de ventilación Interruptor de conexión y desconexión (Hold to run) Empuñadura lateral de amortiguación de vibracio- nes

Botón de bloqueo del husillo Botón de desbloqueo del protector Husillo Cubierta protectora Brida de apriete con junta tórica Disco tronzador/disco de desbastado Tuerca de apriete Tuerca de apriete rápido "Kwik-Lock" (opcional)

Llavedeapriete 1 Indicaciones generales

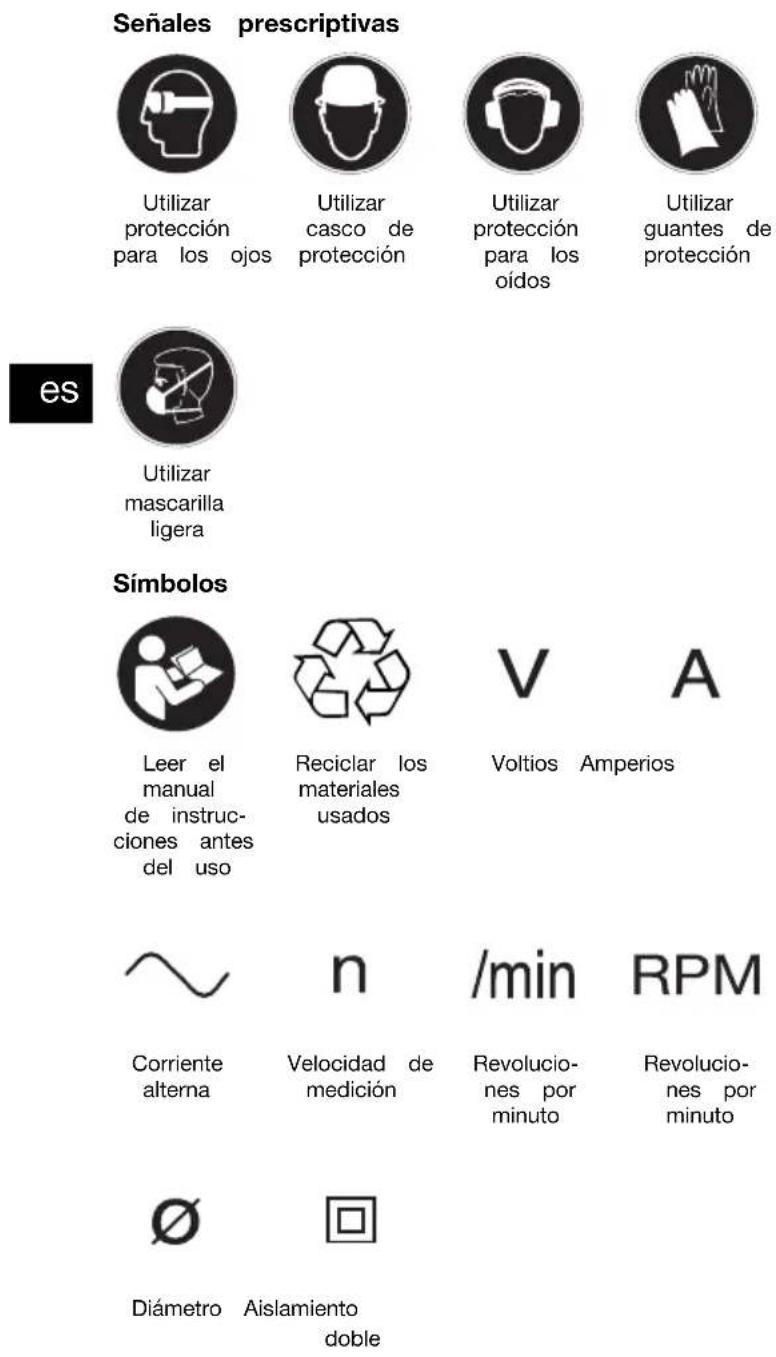

1.1 Señales de peligro y su significadoPELIGRO

Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte.ADVERTENCIA Término utilizado para una posible situación peligrosa que puede ocasionar lesiones graves o la muerte.PRECAUCIÓN Término utilizado para una posible situación peligrosa que puede ocasionar lesiones o daños materiales leves.INDICACIÓN Término utilizado para indicaciones de uso y demás información de interés.1.2 Explicación de los pictogramas y otrasindicacionesSímbolos de advertenciaAdvertenciade peligro engeneralAdvertenciade tensióneléctricapeligrosa

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Señales prescriptivas Utilizar protección para los ojos Utilizar casco de protección Utilizar protección para los oídos Utilizar guantes de protección Utilizar mascarilla ligera Símbolos Leer el manual de instruc- ciones antes del uso Reciclar los materiales usados Voltios Amperios Corriente alterna Velocidad de medición Revolucio- nes por minuto Revolucio- nes por minuto Diámetro Aislamiento doble Ubicación de los datos identificativos de la herra- mienta La placa de identificación de su herramienta incluye la denominación del modelo, el número de artículo, el año de fabricación y el estado de la técnica. La identificación del número de serie se encuentra en la parte izquierda de la carcasa del motor. Anote estos datos en su manual de instrucciones y notifíquelos siempre que realice alguna consulta a nuestros representantes o al departamento de servicio técnico. Modelo: N.º de serie: 2 Descripción

2.1 Uso conforme a las prescripciones

La herramienta está destinada al tronzado y desbastado de materiales metálicos y minerales sin el empleo de agua. Para el tronzado de piedra se requiere la utilización de un carro de guía. El entorno de trabajo puede ser: obra, taller, renovaciones, mudanzas y obra nueva. Un funcionamiento correcto sólo es posible con la frecuencia y tensión de alimentación especificada en la placa de identificación. Trabajar metal: tronzado, desbastado. Trabajar superficies minerales: tronzar, entallar con las respectivas protecciones (DC EX); desbastar con las respectivas protecciones (DG EX). Utilice únicamente herramientas de trabajo (discos tronzadores, discos de desbastado, etc.) aptas para una velocidad de al menos 11 000 rpm para un Ø de 125 mm y al menos 9300 rpm para un Ø de 150 mm y quetenganungrosor máximo del disco de desbastado de 6,4 mm y un grosor máximo del disco tronzador de 2,5 mm. Utilice únicamente discos de desbastado o tronzadores aglomerados con resina sintética y reforzados con fibras que admitan una velocidad periférica de 80 m/s.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00La herramienta solo puede utilizarse para el lijado o corte en seco. Para trabajos de lijado en piedra será necesario utilizar una aspiración con filtro para polvo de piedra, por ejemplo, un aspirador Hilti apropiado. Observe asimismo la normativa nacional vigente sobre prevención de riesgos laborales. No deben trabajarse materiales nocivos para la salud (p. ej., amianto). No está permitido efectuar manipulaciones o modificaciones en la herramienta. A fin de evitar el riesgo de lesiones, utilice exclusivamente accesorios y herramientas de Hilti. Siga las indicaciones relativas al manejo, cuidado y mantenimiento que se describen en el manual de instrucciones. Esta herramienta ha sido diseñada para el usuario profesional y solo debe ser manejada, conservada y reparada por personal autorizado y debidamente formado. Estepersonaldebeestarespecialmente instruido en lo referente a los riesgos de uso. La herramienta y sus dispositivos auxiliares pueden conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. Tenga en cuenta las condiciones ambientales. No utilice la herramienta en lugares donde exista peligro de incendio o explosión.

2.2 El suministro en el embalaje de cartón incluye

1 Herramienta con cubierta protectora 1 Cubierta delantera (opcional) 1 Empuñadura lateral de amortiguación de vi- braciones 1 Tuerca de apriete rápido "Kwik-Lock" (opcio- nal) 1Brida 1Tuerca 1Llavedeapriete 1 Manual de instrucciones 1 Embalaje de cartón

2.3 Limitación de la corriente de arranque

Mediante la limitación electrónica de la corriente de arranque se reduce la corriente de conexión de manera que no reacciona el fusible de la red. De esta forma se evita un arranque brusco de la herramienta.

2.4 Electrónica constante / Electrónica de regulación del tacómetro

La regulación electrónica de revoluciones mantiene casi constante la velocidad entre la marcha en vacío y la carga. Esto se traduce en un óptimo trabajo sobre el material mediante una velocidad de trabajo constante.

2.5 ATC (Control de Par Activo)

La electrónica reconoce un posible enganche del disco y evita mediante la desconexión de la herramienta que el husillo siga girando (no se evita que pueda producirse un rebote). Para encender la herramienta de nuevo será necesario soltar el interruptor y accionarlo de nuevo.

2.6 Bloqueo de rearranque

Si el interruptor está bloqueado, la herramienta no arrancará por sí sola después de haberse producido un posible corte de la corriente. Será necesario soltar primero el interruptor y accionarlo de nuevo.

2.7 Protección de la herramienta en función de la temperatura

La protección del motor dependiendo de la temperatura controla el consumo de corriente y el calentamiento del motor y protege así la herramienta de un sobrecalentamiento. En caso de sobrecarga del motor a causa de una presión de apriete demasiado alta, la potencia de la herramienta disminuyenotablementeopuedeprovocarlaparadadelaherramienta(sedebería evitar que se produzca una parada). La sobrecarga admisible de la herramienta no tiene un valor predeterminado, sino que depende en cada caso de la temperatura del motor. En caso de que se produzca una sobrecarga, deberá dejar libre de carga la herramienta y mantenerla durante aprox. 30 segundos en velocidad de giro en vacío.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 002.8 Uso de alargadores Utilice solo el alargador autorizado con sección suficiente para el campo de aplicación prescrito. De lo contrario podría generarse una pérdida de potencia de la herramienta y un sobrecalentamiento del cable. Controle regularmente el alargador por si estuviera dañado. Sustituya los alargadores dañados. Sección mínima recomendada y longitud máxima del cable: Sección de cable 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² 14 AWG 12 AWG Tensión de alimen- tación 100 V 30 m 50 m Tensión de alimen- tación 110-120 V 20m 30m 40m 50m 75ft 125ft Tensión de alimen- tación 220‑240 V 50 m 100 m No utilice alargadores con una sección de cable de 1,25 mm² y 16 AWG.

2.9 Alargador para trabajar al aire libre

Al trabajar al aire libre, utilice únicamente alargadores autorizados que estén correspondientemente identificados.

2.10 Utilización de un generador o transformador

Este equipo puede accionarse desde un generador o transformador (por cuenta de la empresa explotadora) si se cumplen las siguientes condiciones: la potencia útil en vatios debe ser al menos el doble de la potencia que figura en laplacadeidentificacióndelaherramienta; la tensión de servicio debe oscilar siempre entre +5% y ‑15% respecto a la tensión nominal y la frecuencia debe ser de 50 a 60 Hz (nunca debe superar 65 Hz); debe existir, además, un regulador de tensión automático con refuerzo de arranque. No utilice el generador o el transformador con varias herramientas a la vez. La conexión y desconexión de otras herramientas puede ocasionar picos de subtensión o sobretensión que podrían dañar la herramienta.

2.11 Protector antipolvo para trabajos de lijado DG EX 125/5" 2

La herramienta solo es apta de forma limitada para el desbastado ocasional de superficies minerales con muelas de vaso de diamante. PRECAUCIÓN Quedan prohibidos los trabajos en metal con esta protección. INDICACIÓN En general, para trabajos de desbastado de superficies minerales, como el hormigón o la piedra, se recomienda utilizar una protección de aspiración de polvo con un aspirador de Hilti adecuado. Esta cubierta sirve como protección paraelusuarioyaumentalavidaútildelaherramientaydelútil.

2.12 Protector antipolvo para trabajos de tronzado y entallado DC EX 125/5"‑M con carro de guía 3

Los trabajos de tronzado y entallado en minerales solo pueden realizarse con un protector antipolvo y un carro de guía. PRECAUCIÓN Quedan prohibidos los trabajos en metal con esta protección. INDICACIÓN En general, para trabajos de tronzado y entallado de superficies minerales, como el hormigón o la piedra, se recomienda utilizar una protección de aspiración de polvo con un aspirador de Hilti adecuado. Esta cubierta sirve como protección para el usuario y aumenta la vida útil de la herramienta y del útil.

2.13 Protector compacto antipolvo para trabajos de tronzado DC‑EX 125/5"‑C 4

Para el tronzado en mampostería y hormigón. PRECAUCIÓN Quedan prohibidos los trabajos en metal con esta protección.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00INDICACIÓN En general, para trabajos de tronzado y entallado de superficies minerales, como el hormigón o la piedra, se recomienda utilizar una protección de aspiración de polvo con un aspirador de Hilti adecuado. Esta cubierta sirve como protección para el usuario y aumenta la vida útil de la herramienta y del útil.

2.14 Cubierta protectora de chapa 5

PRECAUCIÓN Para desbastar con discos de desbastado rectos y para tronzar materiales metálicos con discos tronzadores, utilice siempre la cubierta protectora de chapa.

2.15 Tapa delantera para cubierta protectora (solo DEG 125-D y DEG 125-P) 7

PRECAUCIÓN Para desbastar con discos de desbastado rectos y para tronzar materiales metálicos con discos tronzadores, utilice siempre la cubierta protectora con tapa delantera. 3 Accesorios, material de consumo Accesorios para la DEG 125 y la DEG 150 Denominación Descripción Protector antipolvo para trabajos de lijado DG-EX 125/5“ Cubierta protectora de aspiración de polvo para tra- bajos de tronzado y entallado con carro de guía DC‑EX 125/5“‑M Accesorios para la DEG 125 Denominación Descripción Protector compacto de aspiración de polvo DC-EX 125/5“ C Discos para máx. Ø 125 mm y 11 000 rpm, Ø 150 mm y 9300 rpm y una velocidad periférica de 80 m/s, un grosor máximo del disco de desbastado de 6,4 mm y un grosor máximo del disco tronzador de 2,5 mm. Discos Aplicación Abreviatura Superficie de trabajo Disco tronzador abrasivo Tronzado, entallado AC‑D Metálico Disco tronzador de diamante Tronzado, entallado DC‑D Mineral Disco de desbastado abrasivo Desbastado AG‑D, AF‑D, AN‑D Metálico Disco de desbastado de diamante Desbastado DG‑CW Mineral Asignación de los discos al equipo que se debe utilizar Pos. Equipo AC‑D AG-D AF-D AN-D DG‑CW DC‑D ACubiertaprotectoraXXXXXX B Cubierta delantera solo DEG 125-D/P (opcional para A)

C Cubierta protectora de chapa (opcional para A,

ECubiertacompacta DC‑EX 125/5"-C (en combinación con A)

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Pos. Equipo AC‑D AG-D AF-D AN-D DG‑CW DC‑D G Adaptador de tronzado DC‑EX SL (en combina- ción con F)

4 Datos técnicos Reservado el derecho a introducir modificaciones técnicas. Herramienta

Frecuencia nominal 50 / 60 Hz 50 / 60 Hz Velocidad de medición 11.000/min 9.300/min Diámetro máx. del disco Ø 125 mm Ø 150 mm Dimensión (L x Al x An) sin cubierta 360 mm x 103 mm x 80 mm 360 mm x 103 mm x 80 mm Peso según el procedimiento EPTA 01/2003 2,3 kg 2,4 kg Información sobre la herramienta y su aplicación Husillo de accionamiento roscado M 14 Longitud del husillo 22 mm Clase de protección Clase de protección II (aislamiento de protección) INDICACIÓN El nivel de vibraciónque se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones. El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con útiles de inserción distintos o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo. A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse notablemente durante toda la sesión de trabajo. Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y útiles de inserción, manos calientes, organizacióndelosprocesosdetrabajo. Información sobre la emisión de ruidos (según EN 60745‑1): Nivel típico de potencia acústica con ponderación A 100 dB (A) Nivel medio de presión acústica de emisión con ponde- ración A 89 dB (A) Incertidumbres para el nivel acústico mencionado 3 dB (A)

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Información sobre vibraciones según EN 60745 Valores de vibración triaxiales (suma vectorial de vibra- ciones) para DEG 125‑D/‑P Medición según EN 60745‑2‑3 Lijar superficies con empuñadura estándar, a h,AG 11,3 m/s² Lijar superficies con empuñadura reductora de vibra- ciones, a h,AG 7,0 m/s² Lijar superficies con empuñadura de puente, a h,AG 9,9 m/s² Incertidumbre (K) 1,5 m/s² Valores de vibración triaxiales (suma vectorial de vibra- ciones) para DEG 150‑D/‑P Medición según EN 60745‑2‑3 Lijar superficies con empuñadura estándar, a h,AG 8,9 m/s² Lijar superficies con empuñadura reductora de vibra- ciones, a h,AG 7,1 m/s² Lijar superficies con empuñadura de puente, a h,AG 8,7 m/s² Incertidumbre (K) 1,5 m/s² Información adicional Otras aplicaciones como el tronzado pueden suponer una variación de los valores de vibración. 5 Indicaciones de seguridad

5.1 Indicaciones generales de seguridad para

herramientas eléctricas

ADVERTENCIA Lea con atención todas las instrucciones e in- dicaciones de seguridad. En caso de no respe- tar las instrucciones e indicaciones de seguridad que se describen a continuación, podría producirse una descarga eléctrica, incendio y/o lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. El término "herramienta eléctrica" empleado en las indicacio- nes de seguridad se refiere a herramientas eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería.

5.1.1 Seguridad en el puesto de trabajo

a) Mantenga su área de trabajo limpia y bien ilumi- nada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

5.1.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder con la toma de corriente utilizada. No está permitido modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. d) No utilice el cable de red para transportar o col- gar la herramienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Man- tenga el cable de red alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles de la herramienta. Loscablesdereddañadosoenreda- dos pueden provocar descargas eléctricas. e) Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Cuando no pueda evitarse el uso de la herra- mienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica.

5.1.3 Seguridad de las personas

a) Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con pru- dencia. No utilice la herramienta eléctrica si está

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00cansado, ni tampoco después de haber consu- mido alcohol, drogas o medicamentos. Un mo- mento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones. b) Utilice el equipo de protección adecuado y lleve siempre gafas de protección. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de cubierta protectora adecuado como una mascarilla antipolvo, zapatos de seguri- dad con suela antideslizante, casco o protectores auditivos. c) Evite una puesta en marcha fortuita de la herra- mienta. Asegúrese de que la herramienta eléctrica está apagada antes de alzarla, transportarla, co- nectarla a la alimentación de corriente y/o insertar la batería. Si transporta la herramienta eléctrica suje- tándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza girato- ria puede producir lesiones al ponerse en funciona- miento. e) Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Utilice ropa adecuada. No utilice vestimenta am- plia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La ves- timenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas móviles. g) Siempre que sea posible utilizar equipos de as- piración o captación de polvo, asegúrese de que están conectados y de que se utilizan correcta- mente. El uso de un sistema de aspiración reduce los riesgos derivados del polvo.

5.1.4 Uso y manejo de la herramienta eléctrica

a) No sobrecargue la herramienta. Utilice la herra- mienta adecuada para el trabajo que se dispone a realizar. Con la herramienta apropiada podrá traba- jar mejor y de modo más seguro dentro del margen de potencia indicado. b) No utilice herramientas con el interruptor defec- tuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Extraiga el enchufe de la toma de corriente y/o la batería antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva reduce el riesgo de conexión accidental de la herramienta eléctrica. d) Guarde las herramientas fuera del alcance de los niños. Evite que personas no familiarizadas con su uso o que no hayan leído este manual de instrucciones utilicen la herramienta. Las herra- mientas utilizadas por personas inexpertas son peli- grosas. e) Cuide su herramienta eléctrica adecuadamente. Compruebe si las piezas móviles de la herra- mienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudie- ran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléc- trica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléc- trica. f) Mantenga los útiles limpios y afilados. Las herra- mientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. g) Utilice la herramienta eléctrica, los accesorios,

iles , etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5.1.5 Servicio técnico

a) Solicite que un profesional lleve a cabo la repara- ción de su herramienta eléctrica y que utilice ex- clusivamente piezas de repuesto originales. Sola- mente así se mantiene la seguridad de la herramienta eléctrica.

5.2 Indicaciones de seguridad generales para las

aplicaciones de lijado, lijado con papel de lija, trabajos con cepillos de alambre y tronzado con muelas a) Esta herramienta eléctrica debe utilizarse como lijadora y tronzadora. Tenga en cuenta las indica- ciones de seguridad, las representaciones y los datos que se adjuntan con la herramienta. El in- cumplimiento de las siguientes indicaciones podría conllevar descargas eléctricas, incendios o lesiones graves. b) Esta herramienta eléctrica no es apropiada para trabajos de lijado con papel de lija, trabajos con cepillos de alambre y pulido. Elusodelaherra- mienta eléctrica para fines no previstos puede pro- vocar descargas eléctricas o lesiones. c) No utilice accesorios que el fabricante no haya previsto ni recomendado especialmente para esta herramienta eléctrica. El simple hecho de que el accesorio encaje en su herramienta eléctrica no ga- rantiza un uso seguro. d) La velocidad admisible del útil debe alcanzar, como mínimo, el valor máximo indicado en la herramienta eléctrica. Los accesorios que giren a una velocidad superior a la autorizada pueden romperse o salir despedidos. e) El diámetro exterior y la anchura del útil de- ben corresponder con las indicaciones de su herramienta eléctrica. Los útiles de dimensiones

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00incorrectas no pueden controlarse ni protegerse de forma adecuada. f) Los útiles con inserción roscada deben adaptarse perfectamente a la rosca del husillo de lijado. En el caso de útiles montados mediante bridas, el diámetro del orificio del útil debe adaptarse perfectamente al diámetro del alojamiento de la brida. Los útiles que no queden perfectamente fija- dos a la herramienta eléctrica pueden provocar giros irregulares, fuertes vibraciones e incluso la pérdida de control. g) No utilice herramientas dañadas. Antes de utili- zar la herramienta eléctrica, compruebe si hay indicios de desgaste en los discos lijadores o de agrietamiento y desgaste en los discos abrasi- vos, así como si hay alambres rotos o sueltos en los cepillos de alambre. En caso de caída, compruebe si la herramienta eléctrica o el útil ha resultado dañado y utilice en tal caso un útil no dañado. Después de verificar y utilizar la herra- mienta, tanto el usuario como las personas que se encuentren a su alrededor deben mantenerse alejadas de la herramienta en movimiento y de- jar que funcione a máxima velocidad durante un minuto. Generalmente, las herramientas dañadas se rompen en el período de prueba. h) Utilice el equipo de seguridad personal. Utilice protección completa para la cara, protección para los ojos o gafas de protección, en función de la aplicación. Cuando la aplicación lo requiera, uti- lice mascarilla antipolvo, protección para los oí- dos, guantes de protección o un delantal especial que le sirva de pantalla frente a pequeñas partí- culas que puedan desprenderse en los trabajos de lijado. Utilice protección para los ojos para evitar que penetren materiales extraños que puedan des- prenderse en las diferentes aplicaciones. Tanto la mascarilla antipolvo como la mascarilla ligera filtran el polvo que se produce en determinadas aplica- ciones. La exposición prolongada a fuertes ruidos puede ocasionar una pérdida de audición.

i) Controle que terceras personas mantengan una

distancia de seguridad respecto a su zona de trabajo. Todas las personas que se encuentren en la zona de trabajo deben llevar el equipo de seguridad personal. Losfragmentosquepueden desprenderse de la pieza de trabajo o las herra- mientas rotas pueden salir despedidos y provocar lesiones incluso fuera de la zona de trabajo. j) Sujete la herramienta por las empuñaduras aisla- das cuando realice trabajos en los que la herra- mienta puede entrar en contacto con cables eléc- tricos ocultos o con el propio cable de la herra- mienta. El contacto con los cables conductores puede traspasar la conductividad a las partes metá- licas y producir descargas eléctricas. k) Mantenga el cable de red alejado de las herra- mientas en movimiento. Si pierde el control sobre la herramienta, el cable de red puede desconec- tarse o engancharse y la herramienta en movimiento podría ocasionarle lesiones en las manos o brazos. l) Nunca guarde la herramienta eléctrica hasta que no se haya detenido por completo. El útil en movi- miento puede entrar en contacto con la superficie de trabajo haciéndole perder el control sobre la herra- mienta eléctrica. m) No transporte la herramienta eléctrica en funcio- namiento. Su ropa puede entrar en contacto con la herramienta en movimiento de forma accidental, engancharse con ella e incluso llegar a ocasionarle lesiones. n) Limpie las rejillas de ventilación con regularidad. El ventilador del motor conduce el polvo aspirado al interior de la carcasa, de modo que una concentra- ción elevada de polvo de metal puede dar lugar a averías eléctricas. o) No utilice la herramienta eléctrica cerca de ma- teriales inflamables. Las chispas podrían inflamar dichos materiales. p) No utilice útiles que requieran refrigerante líquido. El uso de agua u otros refrigerantes líquidos puede producir descargas eléctricas.

5.3 Descripción del rebote e indicaciones de

seguridad correspondientes

ebote es la reacción repentina causada por una herra- mienta atascada o bloqueada en movimiento, del tipo, por ejemplo, de discos lijadores, discos abrasivos, cepi- llos de alambre, etc. El atascamiento o el bloqueo origina unaparadabruscadelaherramientaenmovimiento.Por ello, una herramienta eléctrica incontrolada se acelera en la dirección de giro opuesta respecto a la posición de bloqueo. Si, por ejemplo, un disco lijador se atasca o bloquea en una pieza de trabajo, el borde del disco lijador que penetra en la pieza de trabajo puede engancharse y, como consecuencia, romperse o dar lugar a un rebote. El disco lijador avanza hacia el usuario o se aleja de él, según la dirección de giro del disco respecto a la posición de bloqueo. En este caso, los discos lijadores también pueden romperse. El rebote se debe a un uso incorrecto de la herramienta eléctrica. Puede evitarse cumpliendo las medidas de seguridad pertinentes que se describen a continuación. a) Sujete bien la herramienta eléctrica y mantenga su cuerpo y brazos en una posición que le permita hacer frente a las fuerzas de rebote. Utilice siem- prelaempuñaduraadicional,encasodeexistir, para tener el máximo control sobre las fuerzas de rebote o los momentos de retroceso a plena marcha. Tomar las medidas de precaución adecua- das contribuye a tener un control absoluto sobre las fuerzas de rebote y retroceso. b) No coloque nunca la mano cerca de los útiles en movimiento. La herramienta puede efectuar movi- mientos bruscos a causa del rebote y alcanzarle la mano. c) Mantenga una distancia de seguridad respecto alazonademovimientodelrebote.El rebote empuja la herramienta eléctrica en dirección opuesta

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00al movimiento del disco lijador respecto a la posición de bloqueo. d) Tenga especial cuidado cerca de las esquinas y cantos afilados y evite que los útiles reboten o se enganchen con la pieza de trabajo. La herra- mienta en movimiento tiende a engancharse con las esquinas o cantos afilados en caso de rebote. Ello puedecomportarlapérdidadecontroloelrebotede la herramienta. e) No utilice ninguna hoja de sierra de cadena o dentada. Estos útiles a menudo ocasionan el rebote o la pérdida de control de la herramienta eléctrica.

5.4 Indicaciones de seguridad especiales para los

trabajos de lijado y tronzado con muela a) Utilice únicamente cuerpos de lijado apropiados para su herramienta eléctrica y la cubierta pro- tectora indicada para el lijado de cada cuerpo. Los cuerpos de lijado cuyo uso no está previsto para una herramienta determinada no pueden prote- gerse de forma apropiada y, como consecuencia, su aplicación no es segura. b) Los discos lijadores acodados deben colocarse de forma que la superficie de lijado no sobre- salga sobre la superficie del borde de la cubierta de protección. Un disco lijador montado de forma inadecuada, que sobresalga sobre la superficie del borde de la cubierta de protección, no puede prote- gerse de forma adecuada. c) La cubierta de protección debe colocarse de forma segura en la herramienta eléctrica y ajus- tarse, con la finalidad de conseguir el máximo de seguridad, de modo que sólo apunte direc- tamente hacia el usuario la parte más pequeña posible del cuerpo de lijado. La cubierta de pro- tección sirve para proteger al usuario frente a frag- mentos, contacto accidental con el cuerpo de lijado o chispas, que podrían prender fuego a la ropa. d) Los cuerpos de lijado solamente pueden utilizarse para las aplicaciones de uso recomendadas: p. ej., no lije nunca con la superficie lateral de un disco tronzador. Los discos tronzadores están diseñados para arrancar material con el borde. La acción de la fuerza lateral puede romper los cuerpos de lijado. e) Utilice siempre bridas de apriete no dañadas de tamaño y forma adecuados para los discos li- jadores elegidos. Las bridas apropiadas sirven de soporte para los discos lijadores y reducen el riesgo de rotura de los mismos. Las bridas para discos tronzadores pueden diferenciarse de las bridas para otros discos lijadores. f) No utilice discos lijadores desgastados de herra- mientas eléctricas de mayores dimensiones. Los discos lijadores para herramientas eléctricas más grandes no son apropiados para las elevadas veloci- dades desarrolladas por las herramientas eléctricas de menor tamaño, puesto que podrían romperse.

5.5 Otras indicaciones de seguridad especiales

para tronzado con muela a) Evite el bloqueo del disco tronzador y una presión de apriete demasiado alta. No realice cortes exce- sivamente profundos. La sobrecarga de los discos tronzadores aumenta el desgaste y la tendencia al atascamiento o bloqueo y, con ello, la posibilidad de rebote o rotura del disco lijador. b) Evite traspasar la zona trasera y delantera del disco tronzador. Si aparta mucho de su cuerpo el disco tronzador insertado en la pieza de trabajo, en caso de rebote la herramienta eléctrica con el disco en movimiento puede salir disparada directamente hacia usted. c) Si el disco tronzador se atasca o el trabajo se interrumpe, desconecte la herramienta y espere a que el disco deje de girar. Nunca extraiga el disco tronzador de la herramienta antes de que se haya detenido por completo; en caso contrario, podría producirse un rebote. Detecte la causa del atascamiento y subsane el problema. d) No vuelva a conectar la herramienta eléctrica

sta que ésta no se encuentre en la pieza de tra- bajo. Deje que el disco tronzador alcance su má- xima velocidad antes de continuar con el corte y proceda con el máximo cuidado. En caso contrario, el disco puede engancharse, soltarse bruscamente de la pieza de trabajo o rebotar. e) Sujete las placas o las piezas de trabajo grandes para evitar el efecto rebote inducido por discos tronzadores atascados. Las piezas de trabajo gran- des pueden doblarse por su propio peso. La pieza de trabajo debe hallarse sostenida por ambos la- dos, tanto cerca del corte de separación como en la esquina. f) Tenga especial cuidado con los "cortes tipo bolsa" en las paredes o en otras zonas ocultas. Los discos tronzadores pueden provocar un rebote al cortar conductos de gas o agua, cables eléctricos u otros objetos.

5.6 Indicaciones de seguridad adicionales

5.6.1 Seguridad de personas

a) Sujete siempre la herramienta con ambas manos por las empuñaduras previstas.Sujete las empu- ñaduras secas, limpias y libres de aceite o grasa. b) Si la herramienta se utiliza sin un sistema de aspiración de polvo, deberá utilizar una mascari- lla ligera cuando realice trabajos que produzcan polvo. c) Efectúe pausas durante el trabajo, así como ejer- cicios de relajación y estiramiento de los dedos para mejorar la circulación. d) Evite tocar las piezas en movimiento. No conecte la herramienta fuera de la zona de trabajo. Si se to- can piezas en movimiento, en especial herramientas rotativas, pueden ocasionarse lesiones.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00e) Mantenga siempre el cable eléctrico y el alarga- dor por detrás de la herramienta mientras trabaje. Deestaformaseevitaelpeligrodequeseproduzcan tropiezos por culpa del cable mientras se trabaja. f) Para desbastar con discos de desbastado rectos y para tronzar materiales metálicos con discos tronzadores, utilice siempre la cubierta protec- tora de chapa. g) Es conveniente advertir a los niños de que no deben jugar con la herramienta. h) La herramienta no es apta para el uso por parte de niños o de personas físicamente no preparadas quenotenganladebidainstrucción.

i) No utilice la herramienta si arranca con dificultad

o de forma brusca.Es posible que el sistema elec- trónico esté defectuoso. Encargue de inmediato la reparación de la herramienta al servicio técnico de Hilti. j) El polvo procedente de materiales como pinturas con plomo, determinadas maderas, minerales y me- talpuedesernocivoparalasalud.Elcontactocon el polvo o su inhalación puede provocar reacciones alérgicas o asfixia al usuario o a personas que se en- cuentren en su entorno. Existen determinadas clases de polvo, como pueden ser el de roble o el de haya, catalogadas como cancerígenas, especialmente si se encuentra mezclado con aditivos usados en el tratamiento de la madera (cromato, agente protector para la madera). Únicamente expertos cualificados están autorizados a manipular materiales que con- tengan asbesto. Utilice siempre que sea posible un sistema de aspiración de polvo. Para obtener un elevado grado de efectividad en la aspiración de polvo, utilice un aspirador de polvo apto para madera y polvo mineral recomendado por Hilti y compatible con esta herramienta eléctrica. Pro- cure que haya una buena ventilación del lugar de trabajo. Se recomienda utilizar una mascarilla de protección con filtro de la clase P2. Respete la normativa vigente en su país concerniente al procesamiento de los materiales de trabajo.

5.6.2 Manipulación y utilización con precaución de

las herramientas eléctricas a) Los discos lijadores tienen que ser almacenados y manipulados con cuidado según las indicaciones del fabricante. b) Asegúrese de que las herramientas para lijar es- tán montadas según las indicaciones del fabri- cante. c) Utilice capas intermedias, si se ponen a disposi- ción con la herramienta para lijar y en caso de queserequierasuutilización. d) Compruebe antes de su uso que la herramienta para lijar esté colocada y bien sujeta y, a con- tinuación, deje funcionar la herramienta en ra- lentí durante 60 segundos en una posición se- gura. Desconecte inmediatamente la herramienta si aparecen fuertes oscilaciones o se detectan deficiencias en el funcionamiento. En caso de producirse esta situación, compruebe la máquina para determinar su causa. e) No utilice la herramienta eléctrica sin cubierta protectora. f) No utilice manguitos de reducción o adaptadores para adaptar discos lijadores con agujero grande. g) Asegúrese en herramientas para amolar con in- serto roscado, que la rosca tiene una longitud suficiente para poder acoger el husillo. h) Fijelapiezadetrabajodeformaadecuada.

i) No utilice discos tronzadores para realizar traba-

jos de desbastado. j) Procure que las chispas producidas durante la uti- lización de la herramienta no provoquen ninguna situación de peligro, por ejemplo, que le alcancen directamente a usted, terceras personas o entren en contacto con sustancias inflamables. Para ello coloque la protección correctamente. k) En caso de utilizar la herramienta para trabajos que generen mucho polvo, asegúrese de que los orificios de ventilación estén abiertos. Si fuese necesario retirar el polvo, extraiga primero el en- chufe de la red eléctrica. Utilice un objeto no metálico y evite dañar las piezas internas. l) Si la herramienta para lijar marcha en inercia después de desconectarla, espere hasta que pare.

5.6.3 Seguridad eléctrica

(sirviéndose, por ejemplo, de un de- tector de metales) antes de empezar a trabajar si la zona de trabajo oculta cables eléctricos, tube- rías de gas o cañerías de agua. Las partes metá- licas exteriores de la herramienta pueden conducir electricidad si, por ejemplo, se ha dañado acciden- talmente una conducción eléctrica. Esto conlleva un peligro grave de descarga eléctrica. b) Compruebe con regularidad la línea de conexión de la herramienta y en caso de que tuviera daños, encargue su sustitución a un profesional experto en la materia. Si el cable de conexión de la herra- mienta eléctrica está dañado debe reemplazarse por un cable especial que encontrará en nues- tro servicio postventa. Inspeccione regularmente los alargadores y sustitúyalos en caso de que estuvieran dañados. Si se daña el cable de red o el alargador durante el trabajo, evite tocar el cable. Extraiga el enchufe de red de la toma de corriente. Los cables de conexión y los alargadores dañados son un peligro porque pueden ocasionar unadescargaeléctrica. c) Encargue la revisión de la herramienta al servicio técnico de Hilti en caso de tratar con frecuencia materiales conductores a intervalos regulares. El polvo adherido a la superficie de la herramienta, sobre todo el de los materiales conductivos, o la humedad pueden provocar descargas eléctricas bajo condiciones desfavorables.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00d) Al trabajar con una herramienta eléctrica al aire li- bre, asegúrese de que la herramienta esté conec- tada mediante un interruptor de corriente de de- fecto (RCD) con un máximo de 30 mA de corriente de activación a la red eléctrica. El uso de un in- terruptor de corriente de defecto reduce el riesgo de descargas eléctricas. e) Se recomienda el uso de un interruptor de corriente de defecto (RCD) con una corriente de desconexión máxima de 30 mA.

5.6.4 Lugar de trabajo

a) Procure que haya una buena iluminación en la zona de trabajo. b) Procure que haya una buena ventilación del lugar de trabajo. Los lugares de trabajo mal ventilados pueden perjudicar la salud debido a la carga de polvo.

5.6.5 Equipo de seguridad personal

El usuario y las personas que se encuentren en las inmediaciones de la zona de uso de la herramienta deberán llevar gafas protectoras adecuadas, casco de seguridad, protección para los oídos, guantes de protección y una mascarilla ligera. 6 Puesta en servicio PELIGRO Extraiga el enchufe de la toma de corriente antes de realizar cualquier ajuste, cambiar de accesorio o al guardar la herramienta. Esta medida preven- tiva reduce el riesgo de conectar accidentalmente la herramienta. PRECAUCIÓN Utilice siempre guantes de protección a la hora de realizar el montaje, el desmontaje, los trabajos de ajuste y al reparar averías. ADVERTENCIA No utilice la herramienta eléctrica sin cubierta pro- tectora. PRECAUCIÓN Para utilizar otro accesorio Hilti de los recomendados para amoladoras angulares en combinación con las amoladoras angulares mencionadas anteriormente, es imprescindible leer el manual de instrucciones an- tes de su uso y tener en cuenta todas las indicaciones.

6.1 Montaje de la empuñadura lateral

ADVERTENCIA La empuñadura lateral debe montarse para realizar cualquier trabajo. Atornille la empuñadura lateral a la parte izquierda o derechadelaherramienta.

6.2 Cubierta de protección

PRECAUCIÓN Adapte la posición de la cubierta de protección a las exigencias de cada proceso de trabajo. PRECAUCIÓN La parte cerrada de la cubierta debe estar siempre dirigida hacia el usuario.

6.2.1 Montaje de la cubierta protectora o de la

cubierta protectora de chapa 8 INDICACIÓN El resalte codificador de la cubierta de protección ase- gura que solo pueda montarse una cubierta de protección adecuada para la herramienta. Además, este resalte evita quelacubiertacaigasobrelaherramienta.

1. Montelacubiertaprotectoradeformaquelosdos

triángulos de la protección y la herramienta estén uno frente a otro.

2. Presione el husillo de la cubierta protectora; pre-

sione el botón de desbloqueo y gire la cubierta hasta que encaje y el botón de desbloqueo de la protección rebote.

6.2.2 Ajuste de la cubierta protectora 6

1. Presione el botón de desbloqueo de la cubierta y

gírela en dirección a la posición deseada hasta que encaje.

1. Presione el botón de desbloqueo del protector y

gire la protección hasta que los dos triángulos, el de la protección y el de la herramienta, queden uno frente a otro.

2. Eleve la protección.

6.2.4 Montaje y desmontaje de la tapa delantera 9

1. Coloque la tapa delantera con el lateral cerrado

sobrelacubiertadeprotecciónestándar,talycomo se muestra en la figura, hasta que el cierre se enclave.

2. Paradesmontarlatapadelantera,abraelcierre

de la misma y retírela de la cubierta de protección estándar.

6.3 Montaje y desmontaje de la herramienta de

inserción PELIGRO Asegúresedequelavelocidadindicadaenlaherra- mienta para lijar es igual o mayor a la velocidad de medición de la lijadora. PELIGRO Controle el disco lijador siempre antes de su utiliza- ción. No utilice productos rotos, agrietados o daña- dos de cualquier otra forma. INDICACIÓN Losdiscosdediamantedebensustituirsecuandosu capacidad de corte y de lijado disminuya notablemente. En general esto sucede cuando la altura del segmento de diamante es inferior a 2 mm. El resto de clases de discos deben sustituirse cuando la capacidad de corte disminuya notablemente o cuando alguna parte de la amoladora angular (excepto el disco) entre en contacto con el material de trabajo durante su uso. Los discos abrasivos deben sustituirse cuando así lo indique su fecha de caducidad.

PRECAUCIÓN En la brida de apriete está fijada una junta tórica. Si falta esta junta tórica, o si está dañada, deberá reemplazarse. Coloque la brida de apriete sobre el husillo de amo- lar.

2. Coloque la herramienta de inserción.

PRECAUCIÓN El botón de bloqueo del husillo sólo se puede accionar si el husillo de lijado está parado. Pulse y mantenga pulsado el botón de bloqueo del husillo.

5. Atornille la tuerca de apriete con la llave de mandril

y a continuación suelte el botón de bloqueo del husillo.

6. Para desmontar la herramienta de inserción, realice

el procedimiento descrito en orden inverso.

6.4 Herramienta de inserción con tuerca de apriete

rápido Kwik-Lock PRECAUCIÓN Asegúrese de que al trabajar la tuerca de apriete rápido Kwik-Lock no entre en contacto con la super- ficie. No utilice tuercas de apriete rápido Kwik-Lock que presenten daños. INDICACIÓN Enlugardelatuercadeaprietesepuedeutilizarelsistema Kwik-Lock. De esta forma se pueden cambiar los discos tronzadores sin utilizar ningún tipo de herramienta.

6.4.1 Montaje y desmontaje de la herramienta de

inserción con la tuerca de apriete rápido Kwik-Lock INDICACIÓN La flecha en la parte superior se tiene que encontrar den- trodelamarcación.Siseatornillalatuercadeapriete rápido sin que la flecha se encuentre dentro de la marca- ción,yanosepodráabriramano.Enestecaso,suelte la tuerca de apriete rápido Kwik-Lock con la llave de mandril (no con una llave de cadena).

PRECAUCIÓN En la brida de apriete está fijada una junta tórica. Sifaltaestajuntatórica,osiestá dañada, deberá reemplazarse. Coloque la brida de apriete sobre el husillo de amo- lar.

3. Coloque la herramienta de inserción.

4. Atornille la tuerca de apriete rápido Kwik-Lock

(cuando está atornillada la inscripción es visible) hasta que haga asiento sobre la herramienta de inserción.

PRECAUCIÓN El botón de bloqueo del husillo sólo se puede accionar si el husillo de lijado está parado. Pulse y mantenga pulsado el botón de bloqueo del

6. Atornille la tuerca de apriete con la llave de mandril o

siga girando manualmente con fuerza la herramienta de inserción en sentido horario hasta que la tuerca de apriete rápido Kwik-Lock esté bien apretada; suelte finalmente el botón de bloqueo del husillo.

7. Para el desmontaje, realice el procedimiento des-

crito en orden inverso.

6.5 Procedimiento de giro de la cabeza

INDICACIÓN Para poder trabajar en cualquier posición de forma se- gura y sin fatigarse (p. ej., el interruptor de conexión y desconexión hacia arriba) la cabeza se puede girar cuatro veces 90º.

2. Desmonte la empuñadura lateral de la herramienta.

3. Suelte los cuatro tornillos en la cabeza del engra-

4. Gire la cabeza del engranaje a la posición deseada,

sin tirarla hacia la parte delantera de la herramienta.

5. Sujete la cabeza del engranaje con los cuatro torni-

6. Monte la empuñadura lateral.

7 Manejo INDICACIÓN Adapte la posición de la cubierta de protección a las exigencias de cada proceso de trabajo. PELIGRO Utilice protección para los oídos. El ruido constante puede reducir la capacidad auditiva. PRECAUCIÓN La parte cerrada de la cubierta debe estar siempre dirigida hacia el usuario. ADVERTENCIA Como prueba, deje funcionar las herramientas nue- vas para lijar a la velocidad de giro en vacío máxima durante un mínimo de 30 segundos en un lugar se- guro. ADVERTENCIA No utilice la herramienta si arranca con dificultad o de forma brusca.Es posible que el sistema electrónico esté defectuoso. Encargue de inmediato la reparación de la herramienta al servicio técnico de Hilti. ADVERTENCIA Las grietas en paredes portantes pueden influir en la estática, especialmente al seccionar hierro reforzador o elementos portadores. Antes de comenzar el trabajo pregunte al ingeniero, al arquitecto o a la dirección de construcción responsable. ADVERTENCIA La tensión de alimentación debe coincidir con los datos que aparecen en la placa de identificación de la herramienta. Las herramientas marcadas con 230 V pueden accionarse también con 220 V. ADVERTENCIA Manipule siempre la herramienta por la empuñadura lateral (opcionalmente con empuñadura de puente). ADVERTENCIA Fije las piezas de trabajo sueltas con un dispositivo de sujeción o un tornillo de banco. ADVERTENCIA Si la herramienta se utiliza sin un sistema de aspi- ración de polvo, deberá utilizar una mascarilla ligera cuando realice trabajos que produzcan polvo. ADVERTENCIA Evite tocar las piezas en movimiento. No conecte laherramientafueradelazonadetrabajo.Si se tocan piezas en movimiento, en especial herramientas rotativas, pueden ocasionarse lesiones. PRECAUCIÓN La herramienta puede calentarse durante el funciona- miento. Utilice guantes de protección al cambiar de útil. PRECAUCIÓN La herramienta tiene un par de giro demasiado elevado con respecto a su aplicación. Utilicelaempuñadura lateral y sujete la herramienta siempre con ambas manos. En cualquier momento puede producirse un blo- queo inesperado de la herramienta, por tanto debe estar preparado. PRECAUCIÓN Durante el trabajo pueden desprenderse virutas de mate- rial. Utilice gafas de protección, guantes protectores y, si no utiliza aspiración de polvo, una mascarilla ligera. El material que sale disparado puede ocasionar lesionesenlosojosyenelcuerpo. ADVERTENCIA Al realizar trabajos de tronzado, no ladee el disco en el plano de tronzado y no fuerce la herramienta demasiado. De lo contrario, puede producirse la parada de la herramienta, un rebote o la rotura del disco. PRECAUCIÓN Efectúe pausas durante el trabajo, así como ejercicios de relajación y estiramiento de los dedos para mejorar la circulación. ADVERTENCIA Mantenga alejados materiales inflamables de la zona de trabajo.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 007.1 Desbastado PRECAUCIÓN Nunca utilice discos tronzadores para realizar traba- jos de desbastado. Conunángulodeincidenciade5°a30°seconsiguenlos mejores resultados de desbastado. Mueva la herramienta aplicando una presión moderada. De este modo, la pieza de trabajo no alcanza una temperatura demasiado ele- vada, no cambia de color ni se generan estrías.

Durante el tronzado, trabaje a un ritmo de avance mo- derado y no ladee la herramienta (aprox. 90° respecto alasuperficiedetronzado).Lamejorformadetronzar perfiles y tubos cuadrados es utilizando la sección más pequeña.

2. Empuje el interruptor de conexión y desconexión

hacia adelante y, a continuación, apriete completa- mente hacia dentro.

Suelte el interruptor de conexión y desconexión.

7.4 Conexión/desconexión con bloqueo (DEG 125-

PoDEG150-P) INDICACIÓN Si saca el enchufe de red de la toma de corriente con el interruptor de conexión y desconexión bloqueado y lo inserta a continuación otra vez, la herramienta no se enciende. Primero deberá soltar el bloqueo en estado libre de tensión e insertar después el enchufe de red en la toma de corriente.

7.4.1 Conexión y bloqueo

2. Empuje el interruptor de conexión y desconexión

hacia adelante (3 mm), púlselo y empújelo otra vez en la posición pulsada hacia adelante hasta que quede bloqueado.

7.4.2 Desconexión después del bloqueo

Presione la parte delantera del interruptor de conexión/desconexión. (El bloqueo se suelta)

7.5 Bloqueo de rearranque

INDICACIÓN Si saca el enchufe de red de la toma de corriente con el interruptor de conexión y desconexión bloqueado y lo inserta a continuación otra vez, la herramienta no se enciende. Primero deberá soltar el bloqueo en estado libre de tensión e insertar después el enchufe de red en la toma de corriente. 8 Cuidado y mantenimiento PRECAUCIÓN Extraiga el enchufe de red de la toma de corriente.

8.1 Cuidado de la herramienta

PELIGRO En condiciones de uso extremas al tratar metales puede depositarse polvo conductor en el interior de la herra- mienta. El aislamiento de protección de la herramienta podría verse afectado. En estos casos se recomienda el uso de un dispositivo de aspiración estacionario, una limpieza profunda de las rejillas de ventilación y la conexión de un interruptor de corriente de defecto (RCD). La carcasa exterior de la herramienta está fabricada en plástico resistente a los golpes. La empuñadura es de un material elastómero. No utilice nunca la herramienta si esta tiene obstruidas las ranuras de ventilación. Limpie periódicamente y con cuidado las rejillas de ventilación con un cepillo seco. Evite la penetración de cuerpos extraños en el interior de la herramienta. El ventilador del motor conduce el polvo aspirado al interior de la carcasa, de modo que una concentración elevada de polvo (p. ej., metal, fibra de carbono) puede dar lugar a averías eléctricas. Lim- pie regularmente el exterior de la herramienta con un paño ligeramente humedecido. No utilice pulverizadores, aparatos de chorro de vapor o agua corriente para la limpieza, ya que podría afectar a la seguridad eléctrica de la herramienta. Mantenga siempre las empuñaduras de la herramienta limpias de aceite y grasa. No utilice ningún producto de limpieza que contenga silicona. INDICACIÓN El mecanizado continuo de materiales conductores (p. ej. metal, fibra de carbono) puede reducir los intervalos de mantenimiento. Tenga en cuenta el análisis de riesgos individual del puesto de trabajo.

ADVERTENCIA No use la herramienta si alguna parte está dañada o si alguno de los elementos de manejo no funciona bien. Encargue la reparación de la herramienta al servicio técnico de Hilti. ADVERTENCIA La reparación de los componentes eléctricos solo puede llevarla a cabo un técnico electricista cualifi- cado.

Hilti DEG 125-D/-P, DEG 150-D/-P, Pos.1, Art. Nr.285965/A3, 18.09.2013 Printed: 21.11.2013 | Doc-Nr: PUB / 5162491 / 000 / 00Compruebe regularmente que ninguna de la partes ex- teriores de la herramienta esté dañada y que todos los elementos de manejo funcionen correctamente.

8.3 Control después de las tareas de cuidado y

mantenimiento Una vez realizadas las tareas de cuidado y mantenimiento deberá comprobarse si están colocados todos los dispo- sitivos de protección y si estos funcionan correctamente. 9 Localización de averías Fallo Posible causa Solución Laherramientanoseponeen marcha. Suministro de corriente interrumpido. Enchufe otra herramienta eléctrica y compruebe si funciona. Cable de red o enchufe defectuosos. Comprobación por parte de un téc- nico especializado y sustitución en caso necesario. La herramienta no desarrolla toda la potencia. Alargador con sección insuficiente. Utilice un cable alargador con sec- ción suficiente. 10 Reciclaje Gran parte de las herramientas Hilti están fabricadas con materiales reutilizables. La condición para dicha reutilización es una separación de materiales adecuada. En muchos países, Hilti ya dispone de un servicio de recogida de la herramienta usada. Póngase en contacto con el servicio de atención al cliente de Hilti o con su asesor de ventas. Solo para países de la Unión Europea ¡No deseche las herramientas eléctricas junto con los residuos domésticos! De acuerdo con la directiva europea sobre residuos de aparatos eléctricos y electrónicos, así como su traslado a la legislación nacional, las herramientas eléctricas usadas se someterán a una recogida selectiva y a una reutilización compatible con el medio ambiente. 11 Garantía del fabricante de las herramientas Hilti garantiza la herramienta suministrada contra todo fallo de material y de fabricación. Esta garantía se otorga a condición de que la herramienta sea utilizada, mane- jada, limpiada y revisada en conformidad con el manual de instrucciones de Hilti, y de que el sistema técnico sea salvaguardado, es decir, que se utilicen en la herra- mienta exclusivamente consumibles, accesorios y piezas de recambio originales de Hilti. Esta garantía abarca la reparación gratuita o la substi- tución sin cargo de las piezas defectuosas durante toda la vida útil de la herramienta. La garantía no cubre las piezas sometidas a un desgaste normal. Quedan excluidas otras condiciones que no sean las expuestas, siempre que esta condición no sea contraria a las prescripciones nacionales vigentes. Hilti no acepta la responsabilidad especialmente en relación con deterioros, pérdidas o gastos directos, indirectos, accidentales o consecutivos, en relación con la utilización o a causa de la imposibilidad de utilización de la herramienta para cualquiera de sus finalidades. Quedan excluidas en particular todas las garantías tácitas relacionadas con la utilización y la idoneidad para una finalidad precisa. Para toda reparación o recambio, les rogamos que envíen la herramientao las piezasen cuestión a la dirección de su organización de venta Hilti más cercana inmediatamente después de la constatación del defecto. Estas son las únicas obligaciones de Hilti en materia de garantía, las cuales anulan toda declaración ante- rior o contemporánea, del mismo modo que todos los acuerdos orales o escritos en relación con las garantías.
