| Tipo de producto | Cepillo de lavado para limpiador de alta presión |
| Marca | Kärcher |
| Modelo | WB 7 Plus |
| Uso principal | Limpieza de superficies pintadas, vidrio, plástico (muebles de jardín, vehículos, motos, jardines de invierno, puertas de garaje, persianas enrollables, toldos) |
| Compatibilidad | Limpiadores de alta presión Kärcher Home & Garden clases K2 a K7 |
| Funciones de limpieza | Chorro plano, espuma limpiadora, cepillo de lavado |
| Tipo de conexión | Bayoneta con tuerca de conexión |
| Temperatura máxima de agua permitida | 60 °C |
| Distancia mínima boquilla / superficie | 30 cm para superficies sensibles o pintadas |
| Depósito de detergente | Integrado, extraíble |
| Protección de bordes | Sí, integrada |
| Cerdas | Integradas, orientación hacia arriba para almacenamiento |
| Mantenimiento después del uso | Enjuagar el depósito de detergente y la boquilla de espuma, limpiar el cepillo, secar con las cerdas hacia arriba |
| Limpieza de la boquilla de alta presión | Desmontable, enjuagable con agua limpia |
| Precauciones de seguridad | No utilizar cerca de personas o animales; accionar solo a distancia suficiente; no girar el anillo de ajuste bajo presión |
| Almacenamiento | Protegido de heladas, cerdas dirigidas hacia arriba |
| Garantía | Según las condiciones del país, defectos de material o fabricación |
| Accesorios y piezas de repuesto | Disponibles en www.kaercher.com |
Preguntas frecuentes - WB 7 Plus Kärcher
Preguntas de los usuarios sobre WB 7 Plus Kärcher
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aspiradora en formato PDF gratis! Encuentra tus instrucciones WB 7 Plus - Kärcher y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WB 7 Plus de la marca Kärcher.

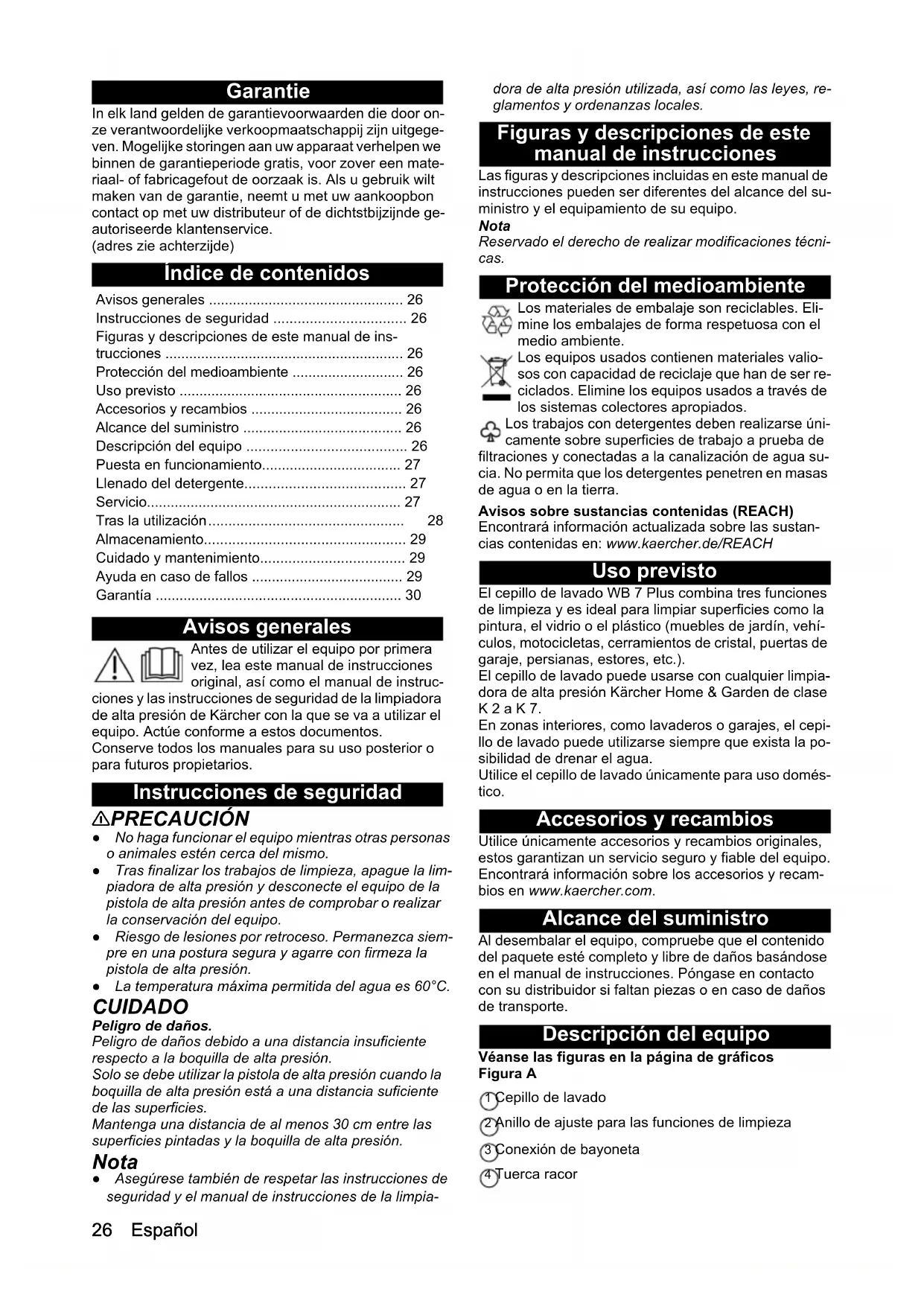

MANUAL DE USUARIO WB 7 Plus Kärcher
Índice de contenidos
Avisos generales 26
Instrucciones de seguridad 26
Figuras y descripciones de este manual de instrucciones 26
Protección del medioambiente 26
Uso previsto 26
Accesorios y recambios 26
Alcance del suministro 26
Descripción del equipo 26
Puesta en funcionamiento.... 27
Llenado del detergente.... 27
Servicio.... 27
Tras la utilización.... 28
Almacenamiento.... 29
Cuidado y mantenimiento.... 29
Ayuda en caso de fallos 29
Garantía 30
Avisos generales
Antes de utilizar el equipo por primera vez, lea este manual de instrucciones original, así como el manual de instrucciones y las instrucciones de seguridad de la limpiadora de alta presión de Kärcher con la que se va a utilizar el equipo. Actúe conforme a estos documentos.
Conserve todos los manuales para su uso posterior o para futuros propietarios.
Instrucciones de seguridad
△PRECAUCIÓN
- No haga funcionar el equipo mientras otras personas o animales estén cerca del mismo.
- Tras finalizar los trabajos de limpieza, apague la limpiadora de alta presión y desconecte el equipo de la pistola de alta presión antes de comprobar o realizar la conservación del equipo.
- Riesgo de lesiones por retroceso. Permanezca siempre en una postura segura y agarre con firmeza la pistola de alta presión.
- La temperatura máxima permitida del agua es 60°C.
CUIDADO
Peligro de daños.
Peligro de daños debido a una distancia insuficiente respecto a la boquilla de alta presión.
Solo se debe utilizar la pistola de alta presión cuando la boquilla de alta presión está a una distancia suficiente de las superficies.
Mantenga una distancia de al menos 30 cm entre las superficies pintadas y la boquilla de alta presión.
Nota
- Asegúrese también de respetar las instrucciones de seguridad y el manual de instrucciones de la limpia-
dora de alta presión utilizada, así como las leyes, reglamentos y ordenanzas locales.
Figuras y descripciones de este manual de instrucciones
Las figuras y descripciones incluidas en este manual de instrucciones pueden ser diferentes del alcance del suministro y el equipamiento de su equipo.
Nota
Reservado el derecho de realizar modificaciones técnicas.
Protección del medioambiente
Los materiales de embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medio ambiente.
Los equipos usados contienen materiales valiosos con capacidad de reciclaje que han de ser reciclados. Elimine los equipos usados a través de los sistemas colectores apropiados.
Los trabajos con detergentes deben realizarse únicamente sobre superficies de trabajo a prueba de acciones y conectadas a la canalización de agua su No permita que los detergentes penetren en masas agua o en la tierra.
Avisos sobre sustancias contenidas (REACH)
Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH
Uso previsto
El cepillo de lavado WB 7 Plus combina tres funciones de limpieza y es ideal para limpiar superficies como la pintura, el vidrio o el plástico (muebles de jardín, vehículos, motocicletas, cerramientos de cristal, puertas de garaje, persianas, estores, etc.).
El cepillo de lavado puede usarse con cualquier limpiadora de alta presión Kärcher Home & Garden de clase K 2 a K 7.
En zonas interiores, como lavaderos o garajes, el cepillo de lavado puede utilizarse siempre que exista la posibilidad de drenar el agua.
Utilice el cepillo de lavado únicamente para uso doméstico.
Accesorios y recambios
Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.
Alcance del suministro
Al desembalar el equipo, compruebe que el contenido del paquete esté completo y libre de daños basándose en el manual de instrucciones. Póngase en contacto con su distribuidor si faltan piezas o en caso de daños de transporte.
Descripción del equipo
Véanse las figuras en la página de gráficos Figura A
①Cepillo de lavado
2 Anillo de ajuste para las funciones de limpieza
③ Conexión de bayoneta
④ Tuerca racor
⑤ Tapa para el depósito de detergente
6 Abrazadera
⑦ Boquilla de alta presión
⑧ Boquilla de espuma
⑨ Cerdas
⑩ Protección de bordes
⑪ Depósito de detergente
Puesta en funcionamiento
- Desconectar la limpiadora de alta presión.
- Colocar el cepillo de lavado en la pistola de alta presión.
Nota
Si es necesario, se pueden utilizar tubos de prolongación KÄRCHER.
Tener en cuenta la conexión fija de los componentes del equipo durante el montaje.
Figura B
a Desenroscar completamente la tuerca racor.
b Presionar la conexión de bayoneta en el alojamiento de la pistola de alta presión.
c Girar el cepillo de lavado 90° en el sentido de las agujas del reloj hasta que la conexión de bayoneta encaje en el alojamiento.
Si es necesario, girar el cepillo de lavado 90° en sentido contrario a las agujas del reloj para que las cerdas apunten hacia arriba.
d Apretar la tuerca racor.
CUIDADO
Peligro de daños.
Peligro de daños de las superficies sensibles o pintadas debido a las partículas de suciedad recogidas.
Peligro de dañar las cerdas.
Nunca coloque o apoye el cepillo de lavado sobre las cerdas para evitar que caigan partículas de suciedad y se dañen las cerdas.
Coloque siempre el cepillo de lavado de forma que las cerdas apunten hacia arriba.
Figura C
- La retirada del cepillo de lavado se realiza en el orden inverso.
Llenado del detergente
⚠️ PELIGRO
Peligro para la salud.
Peligro de que se produzcan graves daños a la salud si el detergente se utiliza de forma inadecuada.
Observe la hoja de datos de seguridad del fabricante de detergentes, especialmente las indicaciones sobre equipos de protección personal.
CUIDADO
Peligro de daños.
Peligro de daños si se utilizan detergentes inadecuados.
No utilice detergentes inadecuados que puedan dañar el equipo o el objeto a limpiar.
Nota
Recomendamos el uso de detergentes de Kärcher, como el limpiador universal, el limpiador para plástico o el champú para automóviles de Kärcher.
- Soltar la tapa del depósito de detergente tirando ligeramente hacia arriba de la boca de llenado y girarla hacia un lado.
Figura D
- Inclinar el cepillo de lavado ligeramente hacia abajo.
- Llenar el depósito de detergente.
Echar el detergente lentamente para evitar la formación de burbujas.
Llenar hasta el borde de la carcasa (flecha) como máximo.
- Volver a colocar la tapa del depósito de detergente y presionarla en la boca de llenado.
Servicio
Ajuste de la función de limpieza
CUIDADO
Peligro de daños.
Girar el anillo de ajuste para las funciones de limpieza mientras la pistola de alta presión está accionada puede dañar el cepillo de lavado.
No gire el anillo de ajuste para las funciones de limpieza mientras la pistola de alta presión esté accionada.
- Girar el anillo de ajuste para las funciones de limpieza hasta el símbolo correspondiente para ajustar la función de limpieza deseada.
Figura E
Chorro plano
Cuando se acciona la pistola de alta presión, sale un chorro plano de la boquilla de alta presión.
Uso:
- Limpieza previa, soltando la suciedad gruesa
• Limpieza principal a fondo - Aclarado de la espuma de limpieza y la suciedad disuelta
Espuma de limpieza
Cuando se acciona la pistola de alta presión, la espuma de limpieza sale de la boquilla de espuma.
Uso:
- Aplicación de detergentes
Cepillo de lavado
Cuando se acciona la pistola de alta presión, el agua sale por la zona de las cerdas.
Uso:
- Limpieza principal suave y mecánica con cerdas enjuagadas con agua.
Aflojamiento y aclarado constante de la suciedad, para evitar daños en la superficie.
Limpieza previa
CUIDADO
Daños en la superficie
Daños en las superficies sensibles o pintadas debido a una distancia insuficiente respecto a la boquilla de alta presión.
Para superficies sensibles o pintadas, mantenga una distancia con la boquilla de pulverizado de al menos 30 cm.
No debe insistir en una zona concreta, sino mantener el cepillo de lavado siempre en movimiento.
Primero, pruebe las funciones de limpieza en un lugar poco visible.
- Ajustar la función de limpieza "chorro plano", véase el capítulo Ajuste de la función de limpieza.
- Accionar la pistola de alta presión y realizar la limpieza previa de las superficies desde abajo hacia arriba.
Figura F
Aplicación de la espuma de limpieza
- Ajustar la función de limpieza "espuma de limpieza", véase el capítulo Ajuste de la función de limpieza.
- En el caso de las pistolas de alta presión con control de presión, ajustar el nivel de presión más alto para conseguir una espuma óptima.
CUIDADO
Peligro de daños.
La espuma de limpieza puede dañar las superficies calientes y causar daños si se deja demasiado tiempo de actuación.
No aplicar la espuma de limpieza sobre superficies calientes y respetar el tiempo máximo de actuación.
No deje que la espuma de limpieza se seque.
- Accionar la pistola de alta presión y aplicar la espuma de limpieza desde abajo hacia arriba en las superficies a limpiar.
Nota
Si la salida de espuma es baja o el volumen restante en el depósito de detergente es pequeño, inclinar la boquilla de espuma ligeramente hacia abajo como se muestra o rellenar el detergente.
Nota
El detergente tiene un mejor efecto en una superficie seca.
Figura G
Limpieza con cepillo de lavado
CUIDADO
Daños en la pintura
Daños en superficies por un cepillo de lavado sucio. Asegúrese de que el cepillo de lavado esté libre de suciedad y partículas antes de utilizarlo.
- Ajustar la función de limpieza "cepillo de lavado", véase el capítulo Ajuste de la función de limpieza.
CUIDADO
Peligro de daños.
Daños en las superficies por suciedad gruesa. Antes de cada uso del cepillo de lavado, elimine la suciedad gruesa de las superficies a limpiar con el chorro plano, véase el capítulo Limpieza previa.
CUIDADO
Peligro de daños.
Peligro de daños por fuerza excesiva.
Guíe el cepillo de lavado sobre las superficies con poca fuerza para evitar los daños causados por el contacto con la carcasa del cepillo de lavado.
Además, la protección de bordes protege contra el contacto con superficies sensibles.
- Accionar la pistola de alta presión y limpiar las superficies desde abajo hacia arriba con el cepillo de lavado.
Figura H
Limpieza final
CUIDADO
Daños en la superficie
Daños en las superficies sensibles o pintadas debido a una distancia insuficiente respecto a la boquilla de alta presión.
Para superficies sensibles o pintadas, mantenga una distancia con la boquilla de pulverizado de al menos 30 cm.
No debe insistir en una zona concreta, sino mantener el cepillo de lavado siempre en movimiento.
Primero, pruebe las funciones de limpieza en un lugar poco visible.
Limpieza final:
- Ajustar la función de limpieza "chorro plano", véase el capítulo Ajuste de la función de limpieza.
- Accionar la pistola de alta presión y aclarar los restos de suciedad y la espuma de limpieza desde abajo hacia arriba.
Figura F
Tras la utilización
Depósito de detergente y boquilla de espuma
CUIDADO
Peligro de daños.
Peligro de daños debido a la obstrucción de la boquilla de espuma con detergente seco.
Aclare el detergente del depósito de detergente y la bo-quilla de espuma después de cada uso.
- Soltar la tapa del depósito de detergente tirando ligeramente hacia arriba de la boca de llenado y girarla hacia un lado.
Figura I
-
Volcar el detergente no utilizado del depósito de detergente en la botella de detergente.
-
Llenar el depósito de detergente hasta la mitad con agua limpia, girarlo y vaciarlo.
-
Llenar el depósito de detergente con agua limpia.
-
Girar el anillo de ajuste de la función de limpieza a la posición "espuma de limpieza".
-
Accionar la pistola de alta presión durante unos 15 segundos.
La boquilla de espuma se enjuaga.
-
Vacíe el depósito de detergente.
-
Volver a colocar la tapa del depósito de detergente y presionarla en la boca de llenado.
Limpieza del cepillo de lavado
Después de cada uso, limpiar bien el cepillo de lavado y dejarlo secar.
-
Retirar el cepillo de lavado de la pistola de alta presión, véase el capítulo Puesta en funcionamiento.
-
Aclarar bien el cepillo de lavado con agua limpia, especialmente las cerdas.
Figura J
CUIDADO
Peligro de daños.
Peligro de una deformación permanente cuando el cepillo de lavado se coloca sobre las cerdas.
No coloque el cepillo de lavado sobre las cerdas.
- Sacudir el cepillo de lavado con fuerza y colocarlo de forma que las cerdas apunten hacia arriba.
Figura K
- Dejar que el cepillo de lavado se seque completamente.
Almacenamiento
CUIDADO
Peligro de daños.
Peligro de una deformación permanente cuando el cepillo de lavado se coloca sobre las cerdas.
No coloque el cepillo de lavado sobre las cerdas.
Guardar el cepillo de lavado limpio y seco con las cerdas hacia arriba en un lugar sin peligro de heladas.
Figura K
Cuidado y mantenimiento
Desmontaje/montaje de la boquilla de alta presión
-
Retirar el cepillo de lavado de la pistola de alta presión, véase el capítulo Puesta en funcionamiento.
-
Desmontar la boquilla de alta presión del cepillo de lavado.
Figura L
△PRECAUCIÓN
Peligro de lesiones
Al utilizar destornilladores, existe el peligro de sufrir pinchazos y cortes, así como daños materiales si se resbala el destornillador.
Utilice los destornilladores con cuidado.
a Hacer palanca en la abrazadera con un destornillador.
b Extraer la boquilla de alta presión.
- Montar la boquilla de alta presión en el cepillo de lavado en el orden inverso.
Limpieza de la boquilla de alta presión
-
Desmontar la boquilla de alta presión, véase el capítulo Desmontaje/montaje de la boquilla de alta presión).
-
Enjuagar la boquilla de alta presión con agua limpia en ambas direcciones. Sustituir una boquilla de alta presión dañada.
-
Montar la boquilla de alta presión, véase el capítulo Desmontaje/montaje de la boquilla de alta presión.
Ayuda en caso de fallos
A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En
caso de duda o fallos no mencionados aquí, contactar con el servicio de posventa.
| Fallo Causa Solución | ||
| La limpiadora de alta presión no tiene presión o impulso. | La boquilla de alta presión está bloqueada o dañada. | Desmontar la boquilla de alta presión, véase el capítulo Desmontaje/montaje de la boquilla de alta presión).Comprobar si hay obstrucciones en la boquilla de alta presión y limpiarlas si es necesario, véase el capítulo Limpieza de la boquilla de alta presión.Comprobar si la boquilla de alta presión está dañada y sustituirla si es necesario.Enjuagar el cepillo de lavado sin la boquilla de alta presión con agua limpia.Montar la boquilla de alta presión, véase el capítulo Desmontaje/montaje de la boquilla de alta presión. |
| No sale espuma de lim-pieza o sale muy poca de la boquilla de espuma. | El anillo de ajuste para las funciones de limpieza no está girado a la posición "espuma de limpieza". | 1. Girar el anillo de ajuste para las funciones de limpieza a la posición "espuma de lim-pieza", véase el capítulo Ajuste de la funci ón de limpieza. |
| No hay detergente o hay muy poco en el depósito de detergente. | 1. Llenar el depósito de detergente con un detergente adecuado, véase el capítulo Llenado del detergente. | |
| El depósito de detergente y la boquilla de espuma no se han enjuagado con agua limpia después de su uso y están obstrui-dos con detergente seco. | 1. Volver a echar el detergente en la botella de detergente, véase el capítulo Depósito de detergente y boquilla de espuma.2. Llenar el depósito de detergente con agua limpia y fría.3. Girar el anillo de ajuste para las funciones de limpieza a la posición "espuma de lim-pieza" y accionar la pistola de alta presión para enjuagar la boquilla de espuma.4. Si sigue sin salir espuma, abrir la tapa del depósito de detergente y sumergir el cepi- llo de lavado completamente en agua lim-pia y fría durante 1 hora.5. Llenar el depósito de detergente con agua limpia y fría y accionar la pistola de alta presión durante unos 30 segundos para enjuagar la boquilla de espuma.6. Vacíe el depósito de detergente.7. Llenar el depósito de detergente con deter-gente, véase el capítulo Llenado del deter-gente. |
Garantía
En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)
Indice
Figuras, ver página de gráficos
Figura A
Perigo de danos nas cerdas.
Aplicar espuma de limpeza
MERCI! DANKE! ¡GRACIAS!
Registre su producto y aproveche de muchas ventajas.
Reseñe su producto y díganos su opinión.
