MANUAL DE USUARIO STVM 30 B2 SILVERCREST

VENTILADOR DE SOBREMESA

VENTILADOR DE SOBREMESA

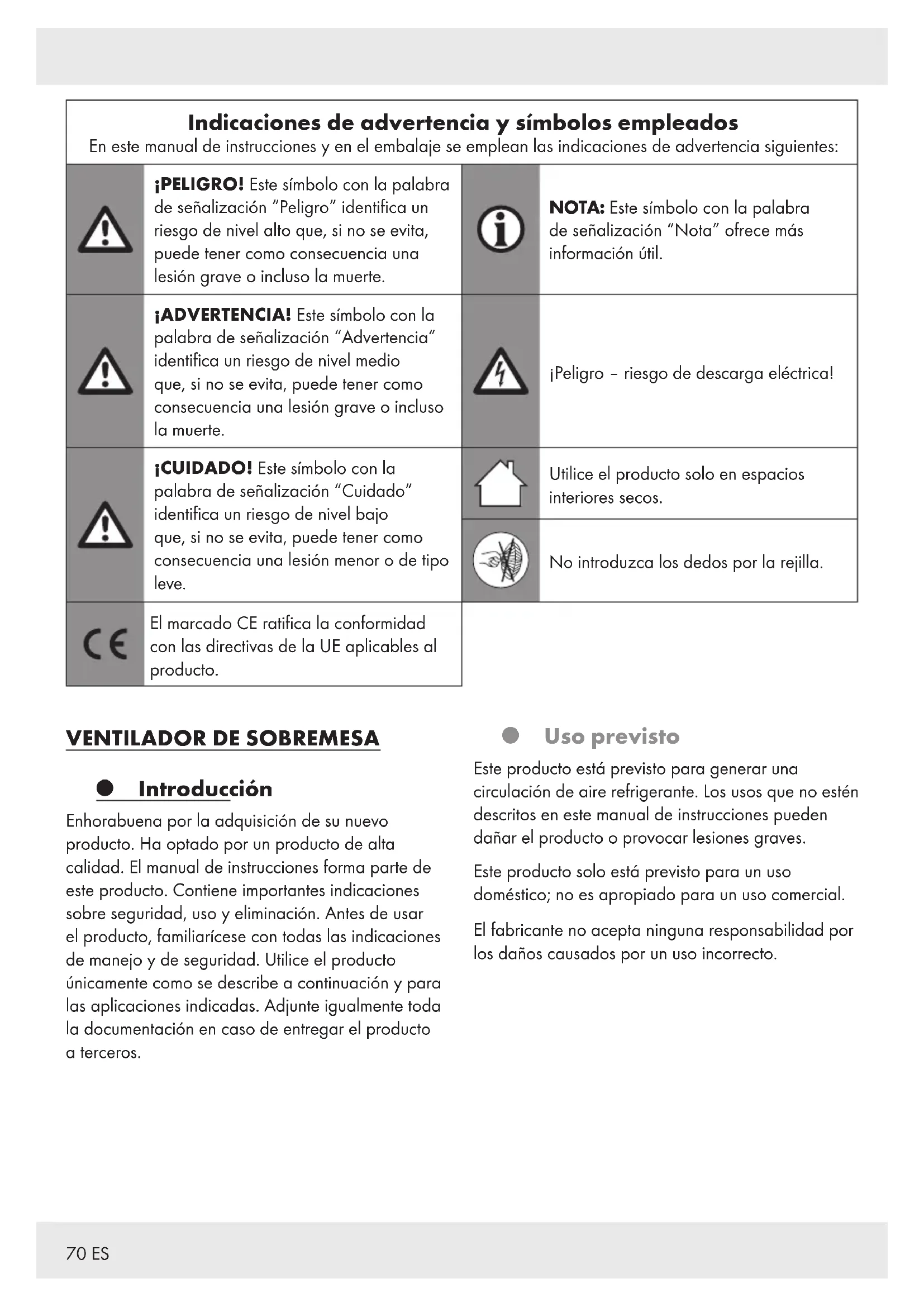

Introducción Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros. Uso previsto Este producto está previsto para generar una circulación de aire refrigerante. Los usos que no estén descritos en este manual de instrucciones pueden dañar el producto o provocar lesiones graves. Este producto solo está previsto para un uso doméstico; no es apropiado para un uso comercial. El fabricante no acepta ninguna responsabilidad por los daños causados por un uso incorrecto.71 ES Volumen de suministro Desembale el producto. Quite las fijaciones para el transporte. Accesorio necesario: Tijeras (fig. B) Después de desembalar el producto, compruebe si está íntegro y en perfecto estado. Antes del uso, elimine la totalidad de los materiales de embalaje, incluyendo las láminas protectoras. 1x Unidad de motor (con tapa de cierre y tornillos de fijación (x 4)) y tubo (con tornillo moleteado) 1x Base 1x Rejilla delantera (con tornillo de fijación y tuerca de apriete) 1x Rejilla trasera 1x Pala NOTA: Algunos componentes extraíbles se suministran ya montados (véase “Descripción de las piezas”). Descripción de las piezas Antes de empezar a leer, abra la página desplegable con los dibujos. Familiarícese con todas las funciones del producto. Fig.A [1] *Tapa de cierre [2] Pala [3] Ranura [4] Rejilla trasera [5] Agarre [6] Eje del motor [7] Regulador de velocidad (0, I, II, III) [8] Regulador de oscilación [9] Unidad de motor

Cable de conexión con enchufe

*Perilla (ajuste de inclinación)

*Tornillos de fijación (M5x8mm) (x 4) (rejillatrasera)

Sujeciones de la rejilla (x 4)

Tornillo de fijación (M2,5x10mm) y tuerca de apriete (rejilla)

Dispositivo de suspensión

• premontado Datos técnicos Tensión de entrada: 220–240 V∼, 50–60 Hz Consumo de potencia: 45 W Descripción Símbolo Valor Unidad Caudal máximo del ventilador F 62,92 m

/min Potencia utilizada por el ventilador P 38,8 W Valor de servicio SV 1,62 (m

/min)/W Consumo de energía en modo de espera

0,0 W Nivel de potencia acústica del ventilador

60,5 dB(A) Velocidad máxima del aire C 3,32 m/s Norma de medición para determinar la relación del servicio IEC 60879:1986 (corr. 1992) Datos de las personas de contacto para obtener más información OWIM GmbH&Co.KG Stiftsbergstraße 1 74167Neckarsulm ALEMANIA www.owim.com72 ES Indicaciones de seguridad ¡ANTES DE USAR EL PRODUCTO,

FAMILIARÍCESE CON TODAS LAS

INDICACIONES DE SEGURIDAD

E INSTRUCCIONES DE USO! ¡SI

DOCUMENTACIÓN! ¡Quedará anulada su garantía en el caso de daños resultantes de la no observación de este manual de instrucciones! ¡No se asumirá ninguna responsabilidad por daños indirectos! ¡No se asumirá ninguna responsabilidad en el caso de daños materiales o a personas si esos daños son el resultado de un uso inadecuado o de la no observación de las indicaciones de seguridad! Niños y personas con limitaciones m¡PELIGRO! ¡Riesgo de asfixia! No deje que los niños jueguen solos con el material de embalaje. El material de embalaje presenta riesgo de asfixia. Los niños subestiman a menudo los peligros. Mantenga siempre el material de embalaje fuera del alcance de los niños. Este producto puede ser utilizado por niños a partir de los 8años y personas con capacidades físicas, mentales o sensoriales reducidas, siempre y cuando haya una persona responsable de su seguridad que los supervise o se los haya instruido en el uso seguro del producto y estos conozcan los posibles peligros. Las tareas de limpieza y mantenimiento no deben ser llevadas a cabo por niños sin supervisión. No permita que los niños jueguen con el producto.73 ES Seguridad eléctrica m¡ADVERTENCIA! ¡Riesgo de lesión! Apague el producto y desconéctelo de la red eléctrica antes de realizar los trabajos de limpieza y siempre que no lo vaya a usar. m¡ADVERTENCIA! ¡Riesgo de descarga eléctrica! Asegúrese de que la tensión nominal de la placa de características coincida con la tensión nominal de su suministro de corriente. m¡ADVERTENCIA! ¡Riesgo de descarga eléctrica! A fin de evitar riesgos, si el cable de red de este producto resulta dañado, debe ser sustituido por el fabricante, su representante de servicio al cliente o una persona con una cualificación similar. Funcionamiento Utilice el producto solo en espacios interiores secos. Proteja el producto, cable de conexión y enchufe del polvo, radiación solar directa, goteo y salpicaduras. m¡CUIDADO! ¡Riesgo de lesión! Desconecte el producto del suministro de corriente antes de quitar la rejilla de protección. m¡CUIDADO! ¡Riesgo de lesión! Nunca utilice el producto sin o con una rejilla de protección dañada. m¡CUIDADO! ¡Riesgo de lesión! Durante el uso, mantenga las manos, cabello, vestimenta y otros objetos lejos de la rejilla de seguridad para evitar lesiones y daños en el producto.74 ES Antes del uso Desembalaje Retire por completo el material de embalaje. Compruebe si el producto está dañado. Montaje Accesorio necesario: Destornillador con punta en cruz Número de personas necesarias para el montaje: 1adulto Fig. Paso

1. Quite el tornillo moleteado [] del tubo en

la unidad de motor [9].

2. Introduzca el tubo en la base [].

3. Utilice el tornillo moleteado [] para

Afloje los 4tornillos de fijación[] de la unidad de motor[9].

hacia arriba y hacia la parte posterior. Fije la rejilla trasera[4] en la unidad de motor[9].

2. Utilice para ello 4tornillos de fijación [].

1. Coloque la pala[2] en el eje del

motor[6]. Encaje los pernos del eje del motor en la ranura [3] de la parte posterior de la pala.

1. Quite el tornillo de fijación y la tuerca de

3. Coloque el dispositivo de suspensión []

de la rejilla delantera [] centrado en la rejilla trasera [4]. NOTA: Las 4sujeciones de la rejilla[] deben encajar sobre el marco de la rejilla trasera[4] y la rejilla delantera [].

Inserte el tornillo de fijación y la tuerca de apriete [], y apriételos. Cierre las 4sujeciones de la rejilla [] sobre el marco de la rejilla trasera[4]y la rejilla delantera []. NOTA: El tornillo de fijación y la tuerca de apriete [] son muy pequeños. No los pierda ni deje que se caigan. Ajuste de inclinación Afloje la perilla[]. Ajuste manualmente el ángulo de inclinación. Apriete la perilla []. No realice ningún ajuste de inclinación si el producto está en funcionamiento.75 ES Funcionamiento Coloque el producto sobre una base lisa y estable. Conecte el enchufe[] a una toma de corriente apropiada. Velocidad del ventilador Gire el regulador de velocidad[7] para encender o apagar el producto y para ajustar la velocidad del ventilador: Posición Función

Velocidad del ventilador baja

Velocidad del ventilador media III Velocidad del ventilador máxima Oscilación Ajuste el regulador de oscilación[8]: Posición del regulador Oscilación* Extraído Apagado Insertado Encendido

• durante el funcionamiento Limpieza y cuidado Antes de la limpieza: Ajuste el regulador de velocidad [7] a la posición 0. Desconecte el enchufe[] de la toma de corriente. Limpie el producto con un paño ligeramente humedecido. No deje que el agua u otros líquidos penetren en la unidad de motor[9].
