Producttype	Tafelventilator
Merk	SilverCrest
Model	STVM 30 B2
Voeding	220-240 V ~, 50-60 Hz
Stroomverbruik	45 W (max), 38.8 W in bedrijf
Snelheden	3 snelheden (I, II, III) + uit (0)
Oscillatie	Ja, drukschakelaar
Kanteling	Handmatig instelbaar met knop
Geluidsniveau	60,5 dB(A)
Maximaal luchtdebiet	62,92 m³/min
Servicewaarde	1,62 (m³/min)/W
Meetnorm	IEC 60879:1986
Materiaal bladen	Kunststof
Beschermrooster	Ja, voor en achter, klikbaar
Gebruik	Alleen binnen, huishoudelijk gebruik
Onderhoud	Reinigen met een vochtige doek, niet onderdompelen
Veiligheid	Geen voorwerpen insteken, stekker uittrekken voor reiniging
Garantie	3 jaar vanaf aankoopdatum
Klantendienst Frankrijk	Tel. [phone], e-mail [e-mail]
Klantendienst België	Tel. [phone], e-mail [e-mail]
Reserveonderdelen	Beschikbaar tijdens de garantieperiode
Productreferentie (IAN)	384782_2107

Veelgestelde vragen - STVM 30 B2 SILVERCREST

Hoe monteer ik de SilverCrest STVM 30 B2 ventilator?

Volg de stappen in de gebruiksaanwijzing: bevestig de buis aan de voet met de kartelschroef, dan de achterroosters, het blad en het voorrooster. Gebruik een kruiskopschroevendraaier. Zie de afbeeldingen in de handleiding.

Hoe stel ik de snelheid van de ventilator in?

Draai de snelheidsregelaar naar stand I (laag), II (midden) of III (hoog). Stand 0 om uit te schakelen.

Hoe activeer ik de oscillatie?

Druk op de oscillatieknop om de draaibeweging in te schakelen. Trek hem uit om te deactiveren.

Hoe stel ik de kanteling van de ventilator in?

Draai de kantelknop los, pas de hoek handmatig aan en draai de knop weer vast. Doe dit niet tijdens gebruik.

Hoe reinig ik de ventilator?

Schakel het apparaat uit en trek de stekker eruit. Reinig de roosters met een stofzuiger en een licht vochtige doek. Laat geen water in de motorunit binnendringen.

Wat te doen als de ventilator niet werkt?

Controleer of de stekker goed is aangesloten en of de snelheidsknop niet op 0 staat. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Kan de ventilator door kinderen worden gebruikt?

Ja, onder toezicht. Kinderen ouder dan 8 jaar mogen het gebruiken als ze veiligheidsinstructies hebben gekregen. Laat kinderen niet met het apparaat spelen.

Wat is de garantie van de SilverCrest STVM 30 B2?

De garantie is 3 jaar vanaf aankoopdatum. Bewaar het kassabon. De garantie dekt materiaal- en fabricagefouten, maar niet normale slijtage.

Waar vind ik reserveonderdelen?

De essentiële reserveonderdelen zijn beschikbaar tijdens de garantieperiode. Neem contact op met de klantendienst via de contactgegevens in de handleiding.

Hoe verwijder ik het product aan het einde van de levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een recyclagepark of inzamelpunt voor elektrische apparaten. De verpakking is recyclebaar.

GEBRUIKSAANWIJZING STVM 30 B2 SILVERCREST

Bedienings- en veiligheidsinstructies

PL

WENTYLATOR STOŁOWY

NL/BE Bedienings- en veiligheidsinstructies Pagina 33

Gebruekte waarschuwingsaanwijzingen en symbolen 34

Inleiding. 34

Beoogd gebruik. 34
Levering 35
Beschrijving onderdelen. 35
Technische gegevens . 35

Veiligheidstips 36

Voor gebruik. 38

Uitpakken. 38
Montage 38
Instelling hellingshoek 38

Bediening 39

Ventilatorsnelheid.. 39
Zwenken. 39

Reiniging en onderhoud. 39

Opbergen 39

Afvoer. 40

Garantie 41

Afwikkeling in geval van garantie . 41

Service 41

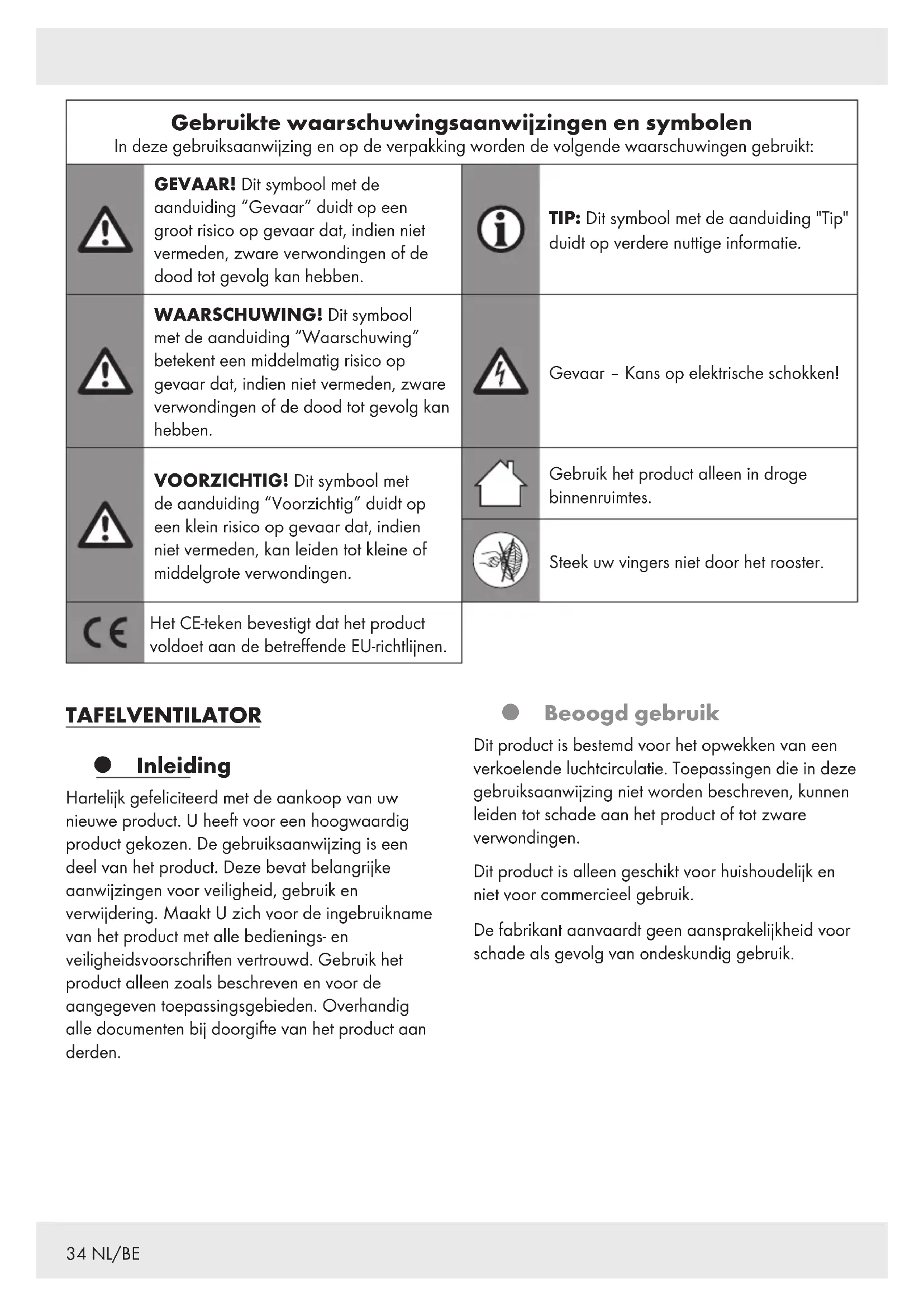

Gebruike waarschuwingsaanwijzingen en symbolen

In deze gebruiksaanwijzing en op de verpakking worden de volgende waarschuwingen Gebruikt:

GEVAAR! Dit symbol met de aanduiding "Gevaar" duidt op een groot risico op gevaar dat, indien nicht vermeden, zware verwondingen of dedood tot gevolg kan hebben.

TIP: Dit symbool met de aanduiding "Tip" duidt op verdere nuttige informatie.

WAARSCHUWING! Dit symbol met de aanduiding "Waarschuwing" betekent een middelmatig risico op gevaar dat, indien nicht vermeden, zware verwondingen of de dood tot gevolg kan hebben.

Gevaar - Kans op elektrische schokken!

VOORZICTIG! Dit symbol met de aanduiding "Voorzichtig" duidt op een Klein risico op gevaar dat, indien nicht vermeden, kan leiden tot keine of middelgrote verwondingen.

Gebruik het product alleen in droge binnenruimtes.

Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

Steek uw vingers Niet door het rooster.

TAFELVENTILATOR

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen vooreiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogd gebruik

Dit product is bestemd voor het opwekken van een verkoelende luchtcirculatie. Toepassenen die in deze gebruiksaanwijzing Niet worden beschreiben, hunnen leiden tot schade aan het product of tot zware verwondingen.

Dit product is alleen geschikt voor huishoudelijk en Niet voor commercieel gebruik.

De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van ondeskundig gebruik.

Levering

Pak het productuit. Verwijder de transportbeveiligingen.

Benodigde accessoires: Schaar (afb. B)

• Controller het product na het uitpakken om te zien of er iets ontbreekt of beschadigd is. Verwijder voor het gebruik al het verpakkingsmaterial, waar bij inbegrepen beschermende folie.

1x Motoreenheid (met borgkap en borgschroeven (× 4)) en buis (met kartelschroef)
1x Voet
1x Voorste rooster (met borgschroef en borgmoer)
1x Achterste rooster
1x Rotorblad

TIP: Verschillende demonteerbare onderdelen worden voorgemonteerd geleverd (zie "Beschrijving onderdelen").

Beschrijving onderdelen

Vouw voor het lezen de uitklapbare bladzijde met tekeningenuit. Maak u vertrouwd met alle functies van het product.

Afb. A

1 *Borgkap

2 Rotorblad
3 Groef
4 Achterste rooster
Greep
6 Motoras
7 Snelheidsregelaar (O, I, II, III)
8 Zwenkregelaar
9 Motoreenheid
10 Aansluitsnoer met netstekker
11 *Schroef en moer
12 *Knop (installing hellingshoek)
13 Voet

*Kartelschroef

*Borgschoeven (M5× 8mm) (x4) (achterste rooster)

Roosterklemmen (x 4)

• Borgschoef (M2,5 x 10 mm) en borgmoer (rooster)

Voorste rooster

Hanger

• voorgemonteerd

Technische gegevens

Voedingsspanning: 220 - 240V 50 - 60Hz Energieverbruik: 45W

Omschrijving Symbool Waarde Eenheid

Maximaalventilatordebiet	F 62,9	2 m	3/min
Energieverbrukventilator	P	38,8	W
Serviceholding	SV	1,62	(m3/min)/W
Energieverbrukin de stand-bystand	PSB	0,0 W
Geluidsver-mogensniveauvan deventilator	LwA	60,5	dB(A)
Maximaleluchtsnelheid	C	3,32	m/s
Meetnormvoor bepaling vande servicever-holding	IEC 60879:1986 (Corr. 1992)
Contact-gegevensvoir nadereinformatie	OWIM GmbH & Co. KGStiftsbergstraße 174167 NeckarsulmdUIITSLANDwww.owim.com

Veiligheidstips

MAAK U VOOR HET GEBRUIK
VAN HET PRODUCT VERTROUWD
MET ALLE VEILIGHEIDSTIPS EN
GEBRUIKSAANWIJZINGEN! ALS
U DIT PRODUCT AAN IEMAND
ANDERS DOORGEEFT, GEEF
DAN OOK ALLE DOCUMENTATIE
MEE!

In geval van schade als gevolg van het Niet naleven van deze gebruiksaanwijzingervalt uw aanspraak op garantie! Wij aanvaarden geen aansprakelijkheid voor gevolgschade! Er wordt geen aansprakelijkheid aanvaard voor materiele schade of persoonlijk letsel, die ontstaan als gevolg van ondeskundig gebruik of het Niet opvolgen van de veiligheidsaanwijzingen!

Kinderen en Personen met beperkingen

GEVAAR!

Verstikkingsgevaar!

Laat kinderen nooit zonder toezicht achefter met het verpakkingsmaterialial. Het verpakkingsmaterialiaal vormt een verstikkingsgevaar. Kinderen onderschatten vaak de.daaraan verbonden gevaren.Houd kinderen altijd uit de buurt van verpakkingsmaterialial.

Dit product mag door kinderen vanaf 8aar alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en kennis alleen gebrukt worden als ze onder supervisie staan of geinstrueerd zichn wat betreff veilig gebruik van het product en begrepen hebben welke bevaren uit dat gebruik voortvloeien.

Schoonmaken en onderhoud door de gebruiker mogen nicht door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

Kinderen mogen nicht met het product spelen.

WAARSCHUWING! Risico op letsel! Zet het productuit en koppel het los van het elektriciteitsnet voordat u het reinigt en zorg ervoor dat het opdat moment Niet gebruikt worden.

WAARSCHUWING! Risico voor elektrische schokken!

Let erop dat de nominale spanning die op het typeplaatje is aangegeven, overeenstent met de netspanning van uw elektriciteitsnet.

WAARSCHUWING! Risico voor elektrische schokken!

Als het aansluitsnoor van dit product beschadigd is, moet dit, om gevaar te vermijden, door de fabrikant, zich klantendienst of een vergelijkbaar gekwalificeerd persoon verrangen worden.

Bediening

Gebruik het product alleen in droge binnenruimtes.
Beschem het product, het aansluitsnoer en de netstekker gegen stof, direct zonlicht, waterdruppels en opspattend water.

VOORZICHTIG! Risico op letsel! Koppel het product los van het elektriciteitsnet voordat u het veiligheidsrooster verwijdert.

VOORZICHTIG! Risico op letsel! Gebruik het product nooit zonder veriligeidsroosters of als een van die veriligeidsroosters beschadigd is.

VOORZICHTIG! Risico op letsel! Houd tijdens het gebruik handen, haren, kleding en andere voorwerpen uit de buurt van het verilgheidsrooster om verwondingen en beschadiging van het product te voorkomen.

Voor gebruik

Uitpakken

Verwijder het verpakkingsmateriaal. Controller het product op möglichke schade.

Montage

Benodigde accessoires: Kruiskopschroeveendraaier
Aantal benodigde personen voor de montage: 1 Volwassene

Afb. Stap

1. Verwijder de kartelschroef [14] van de buis aan de motorenheid [9].
2. Zet de buis op de voet 13
3. Gebruik de kartelschroef [14] voor het bevestigen.

D Draai de 4 borgschroeven 15 van de motoreenheid 9 los.
1. Lijn dechterste roostergreep 5aar boven enaar achterenuit.Maak hetachterste rooster 4 vast aan de motoreenheid 9.
2. Gebruik de 4 borgschoeven [15] om het vast te make.
1. Plaats het rotorblad 2 op de motoras 6. Plaats de pinnen van de motoras in de groeven 3 in de achterkant van het rotorblad.
2. Draai de borgkap op de motoras 6 vast (draairichting:

Afb. Stap

1. Verwijder de borgschoef en borgmoer [17] van het voorste rooster [18].
2. Open de roosterklemmen [16] van het voorste rooster [18].
3. Plaats de hanger [19] van het voorste rooster [18] middenop het achterste rooster [4].

TIP: De 4 roosterklemmen moeten over het frame van hetijkenste rooster 4 en het voorste rooster 18 passen.

Plaats de borgschoef en borgmoer 17 en draai ze vast. Sluit de 4 roosterklemmen 16 over het frame van hetijkenste rooster 4 en het voorste rooster 18.
TIP: De borgschoef en borgmoer [17] zich erg Klein. Verlies ze Niet en LASTZEN vallen.

Installing hellingshoek

Draai de knop 12 los.
Stel de kantelhoek handmatig in.
Draai de knop [12] weer vast.
Verander de hellingshoek nicht verwijl het product in gebruik is.

Bediening

Plaats het product op een vlakke, stabiele ondergrond.
Steeke de netstekker 10 in een waarvoort geschikt stopcontact.

- Ventilatorsnelheid

Draai aan de snelheidsregelaar 7 om het product in of uit te schakelen of om de ventilatorsnelheid in te stellen:

Stand Functie

0	Uit
I	Lage ventilatorsnelheid
II	Gemiddelde ventilatorsnelheid
III	Maximale ventilatorsnelheid

Zwenken

* tijdens het gebruik

Reiniging en onderhoud

Voor het reinigen: Zet de snelheidsregelaar op stand 0. Trek de netstekker 10uit het stopcontact.
Reinig het product met een enigszins vochtig doekje.
Zorg ervoor dat er geen water of andere vloeistof in de motoreenheid 9 terechtkomt.

WAARSCHUWING! Dompel de elektrische onderdelen van het product nooit onder in water of andere vloeistoffen. Houd het product nooit onder stromend water.

Zowel het achterste rooster 4 als het voorste rooster 18 mogen in geen geval worden verwijderd.
Reinig het achefterste rooster 4 en het voorste rooster 18 alleen met een stofzuiger en eenlicht vochtige doeK.

Opbergen

Bewaar het product in de oorspronkelijke verpakking wonneer het Niet worden gebruikt.
Bewaar het product op een droge plaats buiten het bereik van kinderen.

Afvoer

De verpakking bestaatuit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze+zijn remarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis:1-7: kunststoffen/20-22: papier en verzelplaten /80-98: composietmaterialen.

Het product en de verpakkingsmaterialen
zijn recyclebaar; verwijder.Deze
afzonderlijk voor een betere
afvalbehandeling.
Het Triman-logogeldt alleen voor
Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijkke milieupark. Over afgitplaatsen en hun openingsstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut urechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, nicht correct gebrukt of onderhoden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het articikelnummer (IAN 384782_2107) als bewijs van aankoop bij de hand.

Het articikelnummer vindt u op de typeplaat,
ingegraveerd, op het titelblad van uw handleiding
(linksonder) of als sticker op dechyter- of onderzijde.

Wanneer er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregisteerd product sunt u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

Service Nederland

Tel.:[phone]

E-Mail:[e-mail]

Service Biologie

Tel.:[phone]

Tel.:[phone](Luxemburg)

E-Mail:[e-mail]
