MANUAL DE USUARIO TM503XX Vonroc

ES Traducción del manual original 18

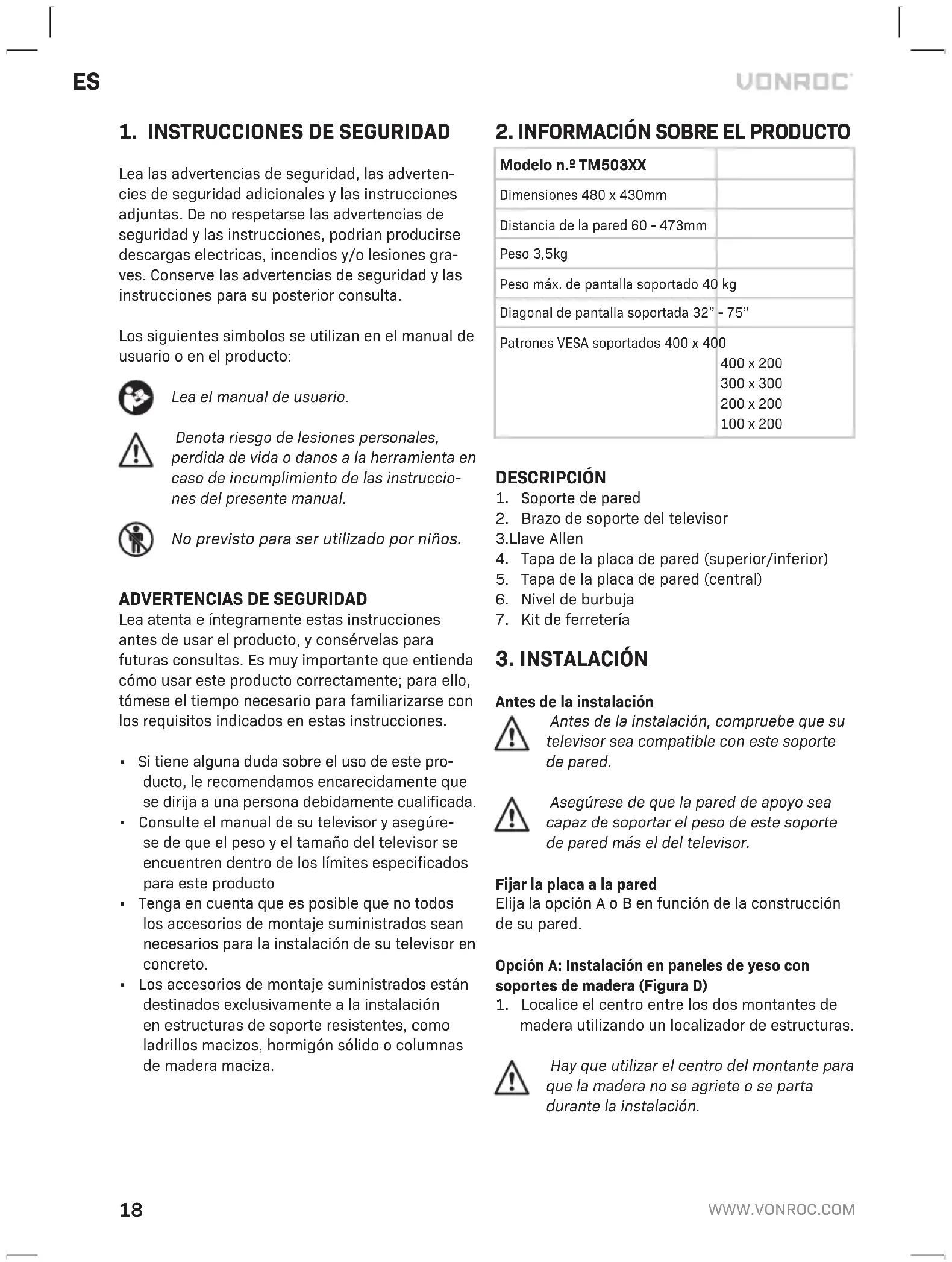

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrian producirse descargas electricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta.

Los siguientes simbolos se utilizan en el manual de usuario o en el producto:

Lea el manual de usuario.

Denota riesgo de lesiones personales, perdida de vida o danos a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

No previsto para ser utilizado por niños.

ADVERTENCIAS DE SEGURIDAD

Lea atenta e íntegramente estas instrucciones antes de usar el producto, y consérvelas para futuras consultas. Es muy importante que entienda cómo usar este producto correctamente; para ello, tómese el tiempo necesario para familiarizarse con los requisitos indicados en estas instrucciones.

• Si tiene alguna duda sobre el uso de este producto, le recomendamos encarecidamente que se dirija a una persona debidamente cualificada.
• Consulte el manual de su televisor y asegúrese de que el peso y el tamaño del televisor se encuentren dentro de los límites especificados para este producto
• Tenga en cuenta que es posible que no todos los accesorios de montaje suministrados sean necesarios para la instalación de su televisor en concreto.

• Los accesorios de montaje suministrados están destinados exclusivamente a la instalación en estructuras de soporte resistentes, como ladrillos macizos, hormigón sólido o columnas de madera maciza.

• INFORMACIÓN SOBRE EL PRODUCTO

Modelo n.° TM503XX
Dimensiones 480 x 430mm
Distancia de la pared 60 - 473mm
Peso 3,5kg
Peso máx. de pantalla soportado 40 kg
Diagonal de pantalla soportada 32" - 75"
Patrones VESA soportados 400 x 400	400 x 200300 x 300200 x 200100 x 200

DESCRIPCIÓN

1. Soporte de pared
2. Brazo de soporte del televisor
3. Llave Allen
4. Tapa de la placa de pared (superior/inferior)
5. Tapa de la placa de pared (central)
6. Nivel de burbuja
7. Kit de ferretería

3. INSTALACIÓN

Antes de la instalación

Antes de la instalación, compruebe que su televisor sea compatible con este soporte de pared.

Asegúrese de que la pared de apoyo sea capaz de soportar el peso de este soporte de pared más el del televisor.

Fijar la placa a la pared

Elija la opción A o B en función de la construcción de su pared.

Opción A: Instalación en paneles de yeso con soportes de madera (Figura D)

1. Localice el centro entre los dos montantes de madera utilizando un localizador de estructuras.

Hay que utilizar el centro del montante para que la madera no se agriete o se parta durante la instalación.

1. Marque, como mínimo, tres orificios de montaje usando el soporte de pared (1) como guía. Utilice el nivel de burbuja (6) suministrado para comprobar que el soporte de pared (1) quede nivelado.
2. Taladre previamente los orificios a una profundidad mínima de 55 mm utilizando una broca de 4,5 mm. Si la instalación es en madera dura, puede ser necesario un diámetro un poco más grande y más profundidad.
3. Coloque las arandelas (W-C) en los tirafondos (W-A). Fije el soporte de pared (1) a la pared con los tirafondos (W-A).
4. Para instalar las piezas de la tapa de la placa de pared (4/5), primero deslice las piezas superior e inferior (4) en su lugar (consulte la figura F), y luego fije la pieza central (5).

Opción B: Instalación en mampostería (Figura E, F)

Compruebe que la pared de hormigón/ladrillo donde efectúe cada orificio tenga un espesor mínimo de 35 mm.

Perfore únicamente hormigón o ladrillos sólidos. No perfore las juntas de mortero.

1. Marque, como mínimo, tres orificios de montaje usando el soporte de pared (1) como guía. Utilice el nivel de burbuja (6) suministrado para comprobar que el soporte de pared (1) quede nivelado.
2. Perfore previamente los orificios a una profundidad mínima de 60 mm utilizando una broca de mampostería de 10 mm. Limpie los orificios después de perforar.
3. Introduzca a fondo un anclaje de hormigón (W-B) en cada orificio. Golpee el anclaje con un martillo, si es necesario.
4. Coloque las arandelas (W-C) en los tirafondos (W-A). Fije la placa de pared (1) a la pared con los tirafondos (W-A).
5. Para instalar las piezas de la tapa de la placa de pared (4/5), primero deslice las piezas superior e inferior (4) en su lugar (consulte la figura F), y luego fije la pieza central (5).

Fijar los brazos de montaje al televisor (Figura G)

1. Con la ayuda de otra persona, coloque el tele- visor boca abajo sobre una superficie blanda, para no rayar la pantalla. Controle la parte trasera del televisor para encontrar el patrón de montaje adecuado.
   No coloque el televisor boca abajo sobre una mesa más pequeña que el propio televisor; si lo hace, la pantalla del televisor se puede rayar o dañar.
2. Busque entre los tornillos suministrados (de M-A a M-E) los del tamaño correcto que se adapten a los orificios de montaje de la parte trasera de su televisor. Compruebe si los tornillos pueden apretarse a mano tres vueltas completas, como mínimo. No apriete aún del todo los tornillos.
   Si nota resistencia al girar el tornillo, debe detenerse inmediatamente y seleccionar un tornillo más corto. Forzar un tornillo demasiado grande puede dañar el televisor (consulte la figura H).
3. Saque los tornillos del televisor después de elegir el tamaño de tornillo correcto.
   Consulte a su proveedor local de ferretería para obtener las arandelas y los tornillos correctos, si ninguno de los tornillos suministrados es apto para su televisor.
4. Coloque con cuidado los brazos de montaje (2) en la parte trasera del televisor. Si la parte trasera de su televisor es curva o está empotrada, puede que tenga que utilizar uno o varios de los separadores suministrados (M-G o M-H). Si debe utilizar un espaciador, es posible que también tenga que utilizar un tornillo más largo. Tenga en cuenta que el tornillo debe poder girar siempre al menos tres vueltas completas (consulte la figura H).
5. Coloque las varias arandelas (M-D) en los tornillos seleccionados previamente. Fije los brazos de montaje (2) al televisor con los tornillos. No apriete excesivamente los tornillos, si lo hace puede dañar el televisor.

Fijar el televisor a la pared (Figura I)

1. Con la ayuda de otra persona, levante con cuidado el televisor y enganche los brazos (2) sobre la parte superior del montaje de pared (1).
2. Baje lentamente la parte inferior del televisor hasta que la parte inferior del brazo de montaje (2) encaje en la parte inferior del soporte (1).
3. Una vez colocado el televisor, fijelo apretando los tornillos (8) de la parte inferior de los brazos de montaje (2)

Ajustar la inclinación (Figura J)

1. Extienda el soporte de pared completamente hacia afuera para facilitar el acceso al mecanismo de inclinación.
2. Afloje ligeramente los tornillos (9) del mecanismo de inclinación utilizando la llave Allen (3) suministrada, para poder ajustar el ángulo de inclinación del televisor en el ángulo deseado.
3. Cuando el televisor esté en la posición correcta, fijelo en esa posición volviendo a apretar los tornillos.

Ajustar el nivel (Figura K)

En algunos casos puede ser necesario un ligero ajuste para nivelar el televisor.

1. Extienda el soporte de pared completamente hacia afuera para facilitar el acceso al mecanismo.
2. Pídale a otra persona que sostenga el televisor, y afloje con cuidado la tensión de los cuatro tornillos (10) situados detrás de la placa de montaje.

Después de aflojar un poco la tensión de cada tornillo, se puede nivelar el televisor. Se recomienda no sacar del todo los tornillos (10) de la placa de montaje porque no es necesario para realizar el ajuste de nivel.

1. Ajuste el televisor en la posición correcta y fijelo en esa posición volviendo a apretar los tornillos (10).

CONDICIONES DE GARANTIA

Los productos VONROC han sido desarrollados con los mas altos estandares de calidad y VONROC garantiza que estan exentos de defectos relacionados con los materiales y la fabricacion durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricacion durante este periodo, pongase directamente en contacto VONROC.

La presente garantia se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la maquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.

La presente constituye la unica garantía implicita y explicita que ofrece la compañía. No existen otras garantías explicitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una finalidad en especial. VONROC no sera considerada responsable en ningún caso por danos incidentales o consecuentes.

Los recursos a disposicion de los distribuidores se limitan a la reparacion o a la sustitucion de las unidades o piezas no conformes.

El producto y el manual de usuario estan sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
