MANUALE UTENTE TM503XX Vonroc

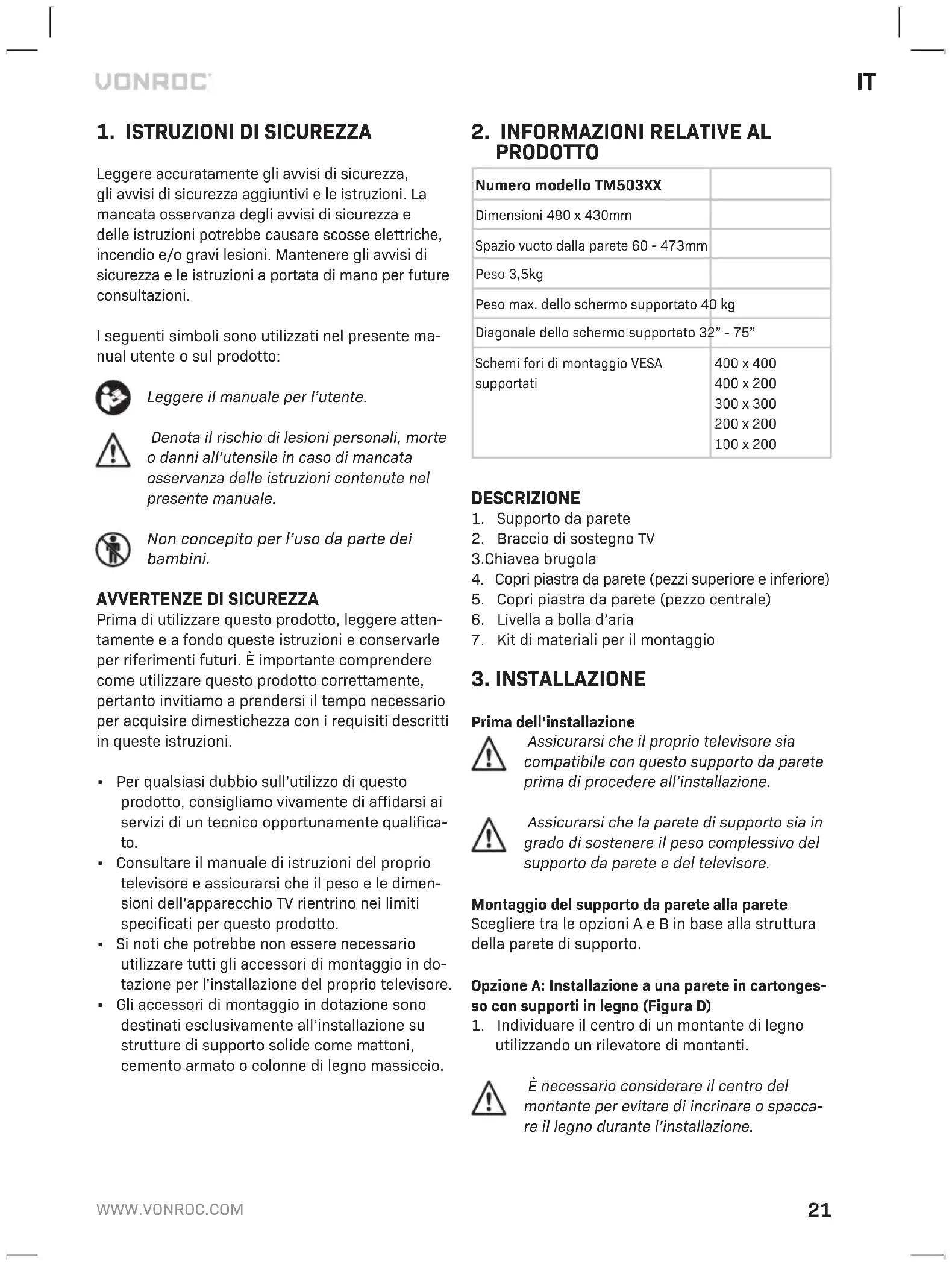

IT Traduzione delle istruzioni originali 21

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Non concepito per l'uso da parte dei bambini.

AVVERTENZE DI SICUREZZA

Prima di utilizzare questo prodotto, leggere attentamente e a fondo queste istruzioni e conservarle per riferimenti futuri. È importante comprendere come utilizzare questo prodotto correttamente, pertanto invitiamo a prendersi il tempo necessario per acquisire dimestichezza con i requisiti descritti in queste istruzioni.

• Per qualsiasi dubbio sull'utilizzo di questo prodotto, consigliamo vivamente di affidarsi ai servizi di un tecnico opportunamente qualificato.
• Consultare il manuale di istruzioni del proprio televisore e assicurarsi che il peso e le dimensioni dell'apparecchio TV rientrino nei limiti specificati per questo prodotto.
• Si noti che potrebbe non essere necessario utilizzare tutti gli accessori di montaggio in dotazione per l'installazione del proprio televisore.
• Gli accessori di montaggio in dotazione sono destinati esclusivamente all'installazione su strutture di supporto solide come mattoni, cemento armato o colonne di legno massiccio.

2. INFORMAZIONI RELATIVE AL PRODOTTO

Numero modello TM503XX
Dimensioni 480 x 430mm
Spazio vuoto dalla parete 60 - 473mm
Peso 3,5kg
Peso max. dello schermo supportato 40 kg
Diagonale dello schermo supportato 32" - 75"
Schemi fori di montaggio VESA supportati	400 x 400400 x 200300 x 300200 x 200100 x 200

DESCRIZIONE

1. Supporto da parete
2. Braccio di sostegno TV
3. Chiavea brugola
4. Copri piastra da parete (pezzi superiore e inferiore)
5. Copri piastra da parete (pezzo centrale)
6. Livella a bolla d'aria
7. Kit di materiali per il montaggio

3. INSTALLAZIONE

Prima dell'installazione

Assicurarsi che il proprio televisore sia compatibile con questo supporto da parete prima di procedere all'installazione.

Assicurarsi che la parete di supporto sia in grado di sostenere il peso complessivo del supporto da parete e del televisore.

Montaggio del supporto da parete alla parete

Scegliere tra le opzioni A e B in base alla struttura della parete di supporto.

Opzione A: Installazione a una parete in cartongesso con supporti in legno (Figura D)

1. Individuare il centro di un montante di legno utilizzando un rilevatore di montanti.

È necessario considerare il centro del montante per evitare di incrinare o spaccare il legno durante l'installazione.

1. Segnare almeno tre fori di fissaggio servendosi del supporto da parete (1) come riferimento. Usare la livella a bolla d'aria in dotazione (6) per assicurarsi che il supporto da parete (1) sia perfettamente livellato.
2. Praticare i pre-fori a una profondità minima di 55 mm con una punta da trapano da 4,5 mm. Se il supporto deve essere installato su una superficie di legno duro potrebbe essere necessario praticare fori di diametro leggermente maggiore e più profondi.
3. Posizionare le rondelle (W-C) sulle viti a testa esagonale (W-A). Fissare il supporto da parete (1) alla parete utilizzando le viti a testa esagonale (W-A).
4. Per installare i copri piastra da parete (4/5) innanzitutto fare scorrere in posizione i pezzi inferiore e superiore (4) (vedere la Figura F), quindi montare il pezzo centrale (5).

Opzione B: installazione a una parete in muratura (Figura E, F)

Assicurarsi che lo spessore effettivo del calcestruzzo/mattone sia di almeno 35 mm in corrispondenza di ciascun foro.

Forare solo calcestruzzo/mattoni duri. Non praticare fori in corrispondenza dei giunti di malta.

1. Segnare almeno tre fori di fissaggio servendosi del supporto da parete (1) come riferimento. Usare la livella a bolla d'aria in dotazione (6) per assicurarsi che il supporto da parete (1) sia perfettamente livellato.
2. Praticare i fori a una profondità minima di 60 mm con una punta da trapano da 10 mm. Dopo aver forato la parete rimuovere eventuali detriti dai fori.
3. Inserire a fondo un tassello per calcestruzzo (W-B) in ciascun foro. Se necessario, picchietta-re il tassello con un martello.

4. Posizionare le rondelle (W-C) sulle viti a testa esagonale (W-A). Fissare la piastra da parete (1) alla parete utilizzando le viti a testa esagonale (W-A).

5. Per installare i copri piastra da parete (4/5) innanzitutto fare scorrere in posizione i pezzi inferiore e superiore (4) (vedere la Figura F), quindi montare il pezzo centrale (5).

Fissaggio dei bracci di sostegno al televisore (Figura G)

1. Con l'aiuto di una seconda persona, appoggiare il televisore a faccia in giù su una superficie morbida in modo da non graffiare lo schermo. Controllare il retro del televisore per individuare lo schema di montaggio VESA appropriato.

Non appoggiare il televisore a faccia in giù su un ripiano più piccolo del televisore stesso, perché così facendo si potrebbe incrinare o danneggiare lo schermo dell'apparecchio.

1. Passare in rassegna le viti in dotazione (da M-A a M-E) fino a trovare quelle della misura corretta per i fori di fissaggio presenti sul retro del televisore. Provare se è possibile stringere le viti a mano per almeno tre giri completi. Per il momento non serrare completamente le viti.

Se si avverte resistenza mentre si ruota la vite, fermarsi immediatamente e scegliere una vite più corta. Forzare una vite troppo grande in un foro potrebbe danneggiare il televisore (vedere la Figura H)

1. Una volta selezionate le viti della misura corretta, rimuovere le viti dal televisore.

Se nessuna delle viti in dotazione dovesse andare bene per il proprio televisore, rivolgersi al proprio ferramenta di fiducia per richiedere le viti e le rondelle adatte.

1. Posizionare delicatamente i bracci di fissaggio (2) sul retro del televisore. Se la parte posteriore del televisore è curva o incassata, potrebbe essere necessario utilizzare uno o più dei distanziatori in dotazione (M-G o M-H). Quando si utilizza un distanziatore potrebbe anche essere necessario usare una vite più lunga. Si tenga presente che la vite deve sempre poter compiere almeno tre giri completi (vedere la Figura H).

2. Posizionare le varie rondelle (M-F) sulle viti scelte in precedenza. Fissare i bracci di sostegno (2) al televisore con le viti. Non stringere eccessivamente le viti, in quanto ciò potrebbe causare danni al televisore.

Montaggio del televisore alla parete (Figura I)

1. Con l'aiuto di una seconda persona, sollevare con cautela il televisore e agganciare i bracci (2) sopra la parte superiore del supporto da parete (1).
2. Abbassare lentamente la parte inferiore del televisore finché la parte inferiore del braccio di sostegno (2) si incastrerà nella parte inferiore del supporto (1).
3. Una volta posizionato il televisore, fissarlo stringendo le viti (8) nella parte inferiore dei bracci di sostegno (2)

Regolazione dell'inclinazione (Figura J)

1. Estendere completamente il supporto da parete verso l'esterno per consentire l'accesso al meccanismo di regolazione dell'inclinazione.
2. Allentare leggermente le viti (9) del meccanismo di regolazione dell'inclinazione utilizzando la chiave a brugola in dotazione (3) per regolare l'angolo di inclinazione del televisore come desiderato.
3. Una volta che il televisore sarà sistemato nella posizione corretta, fissarlo in tale posizione, stringendo nuovamente le viti.

Regolazione della messa a livello (Figura K)

In alcuni casi potrebbe essere necessario effettua-re una minima regolazione per mettere a livello il televisore.

1. Estendere completamente il supporto da parete verso l'esterno per consentire l'accesso al meccanismo.
2. Chiedere aiuto a una seconda persona per sorreggere il televisore e allentare con cautela la tensione sulle quattro viti (10) poste sul retro della piastra di fissaggio.

Dopo avere allentato la tensione su ciascuna vite è possibile mettere a livello il televisore. Non è consigliato rimuovere completamente le viti (10) dalla piastra di fissaggio, in quanto ciò non è necessario per la messa a livello.

1. Sistemare il televisore nella posizione corretta e fissarlo in tale posizione, stringendo nuovamente le viti (10).

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i piu elevati standard di qualita e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile e stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Cio costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilita e idoneita per uno scopo particolare. In nessun caso VONROC sara responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unita o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
