MODE D'EMPLOI TM503XX Vonroc

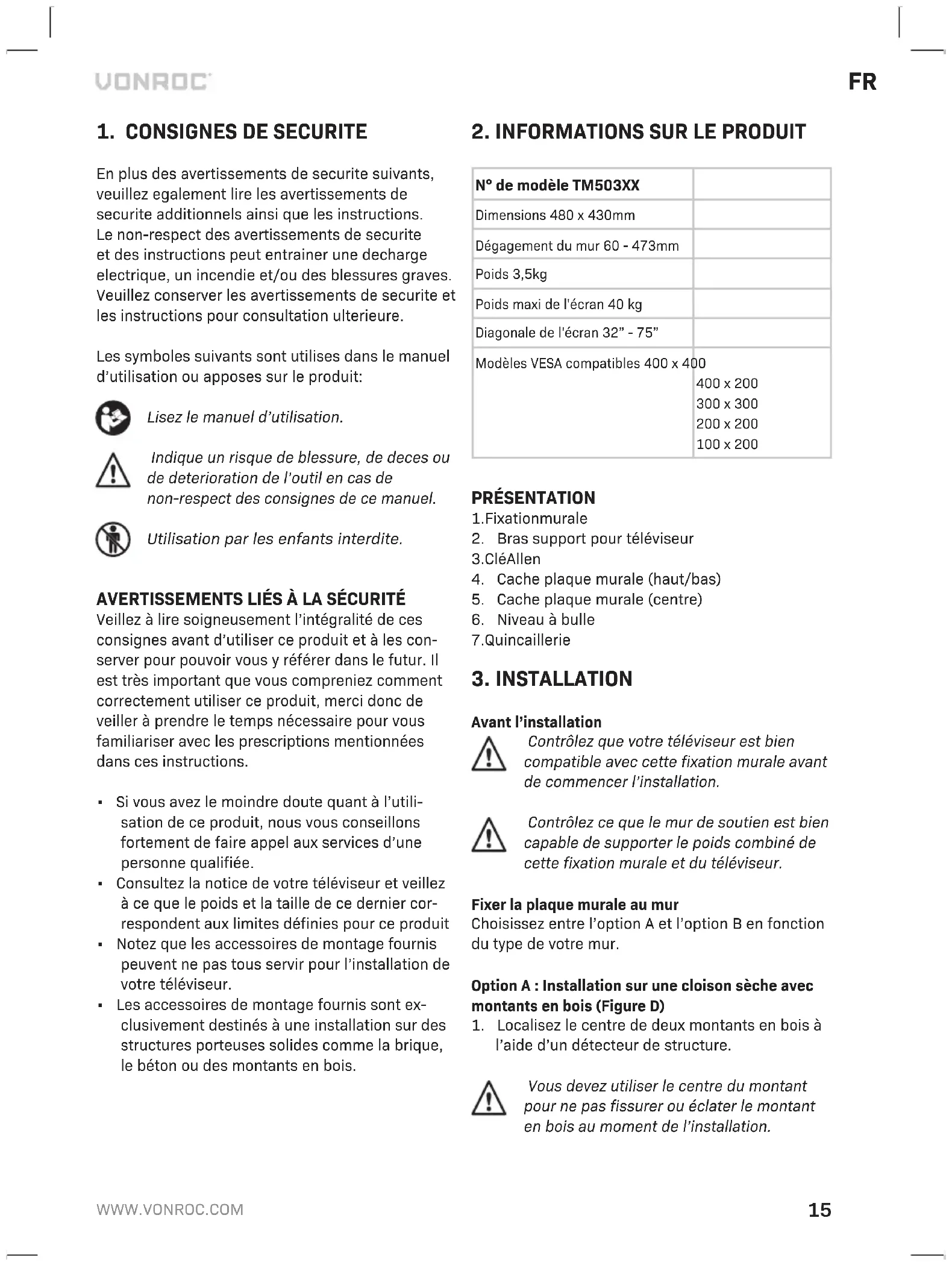

FR Traduction de la notice originale 15

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Indique un risque de blessure, de décès ou de déterioration de l'outil en cas de non-respect des consignes de ce manuel.

Utilisation par les enfants interdite.

Avertissements liés à la sécurité

Veillez à lire soigneusement l'intégralité de ces consignes avant d'utiliser ce produit et à les conserver pour pouvoir vous y référer dans le futur. Il est très important que vous compreniez comment correctement utiliser ce produit, merci donc de veiller à prendre le temps nécessaire pour vous familiariser avec les prescriptions mentionnées dans ces instructions.

• Si vous avez le moindre doute quant à l'utilisation de ce produit, nous vous conseillons fortement de faire appel aux services d'une personne qualifiée.
• Consultez la notice de votre téléviseur et veillez à ce que le poids et la taille de ce dernier correspondent aux limites définies pour ce produit.
• Notez que les accessoires de montage fournis peuvent ne pas tous servir pour l'installation de votre téléviseur.
• Les accessoires de montage fournis sont exclusivement destinés à une installation sur des structures porteuses solides comme la brique, le béton ou des montants en bois.

N° de modèle TM503XX
Dimensions 480 x 430mm
Dégagement du mur 60 - 473mm
Poids 3,5kg
Poids maxi de l'écran 40 kg
Diagonale de l'écran 32" - 75"
Modèles VESA compatibles 400 x 400	400 x 200
	300 x 300
	200 x 200
	100 x 200

Présentation

1. Fixationmurale
2. Bras support pour téléviseur 3. Clé Allen
3. Cache plaque murale (haut/bas)
4. Cache plaque murale (centre)
5. Niveau à bulle. 7. Quincaillerie.

Avant l'installation

Contrôlez que votre téléviseur est bien compatible avec cette fixation murale avant de commencer l'installation.

Contrôlez que le mur de soutien est bien capable de supporter le poids combiné de cette fixation murale et du téléviseur.

Fixer la plaque murale au mur

Choisissez entre l'option A et l'option B en fonction du type de votre mur.

Option a : installation sur une cloison sèche avec montants en bois (figure d)

1. Localisez le centre de deux montants en bois à l'aide d'un détecteur de structure.

Vous devez utiliser le centre du montant pour ne pas fissurer ou éclater le montant en bois au moment de l'installation.

1. Marquez au minimum trois trous en vous servant de la attache murale (1) comme gabarit. Utilisez le niveau à bulle fourni (6) pour vous assurer que la fixation murale (1) est bien de niveau.
2. Pré-percez les trous à une profondeur minimum de 55mm à l'aide d'une mèche de 4,5mm. Si l'installation est faite dans du bois dur, il se peut que vous ayez besoin de trous légèrement plus larges et légèrement plus profonds.
3. Installez les rondelles (W-C) sur les tirefonds (W-A). Fixez la fixation murale (1) au mur à l'aide des tirefonds (W-A).
4. Pour installer les caches sur la plaque murale (4/5), commencez par glisser les pièces du haut et du bas (4) en place (consultez la figure F), puis fixez la pièce centrale (5).

Option b : installation dans les matériaux de maçonnerie (figure e, f)

Veillez à ce qu'il y ait au moins 35mm d'épaisseur de béton/brique réels à l'emplacement de chaque trou.

Ne percez que dans du béton/brique solide. Ne percez pas dans les joints en mortier.

1. Marquez au minimum trois trous en vous servant de la attache murale (1) comme gabarit. Utilisez le niveau à bulle fourni (6) pour vous assurer que la fixation murale (1) est bien de niveau.
2. Percez les trous à une profondeur minimum de 60mm à l'aide d'une mèche de 10mm. Nettoyez les trous après le perçage.
3. Insérez complètement une cheville pour béton (W-B) dans chaque trou. Frappez au besoin la cheville à l'aide d'un marteau pour la faire entrer.
4. Installez les rondelles (W-C) sur les tirefonds (W-A). Fixez la plaque murale (1) au mur à l'aide des tirefonds (W-A).
5. Pour installer les caches sur la plaque murale (4/5), commencez par glisser les pièces du haut et du bas (4) en place (consultez la figure F), puis fixez la pièce centrale (5).

Fixer les bras de fixation sur le téléviseur (figure g)

1. En vous faisant aider par une autre personne, posez votre téléviseur face contre le sol sur une surface protégée pour ne pas rayer l'écran. Contrôlez à l'arrière du téléviseur que vous disposez des bons points de fixation.

Ne placez pas le téléviseur à l'envers sur une table de plus petite dimension que le téléviseur lui-même, car cela pourrait fissurer ou endommager l'écran autrement.

1. Faites le tri dans les boulons fournis (M-A à M-E) pour trouver la bonne taille qui correspond aux trous à l'arrière de votre téléviseur. Testez que les boulons peuvent bien être serrés à la main d'au moins trois tours complets. Ne serrez pas complètement les boulons pour le moment.

Si vous ressentez la moindre résistance en tournant les boulons à la main, vous devez immédiatement cesser de serrer et choisir des boulons plus petits. Forcer avec un boulon surdimensionné peut endommager votre téléviseur (consultez la figure H)

1. Retirez les boulons du téléviseur après avoir choisi ceux de la bonne taille.

Demandez de l'aide à votre quincailler si aucun des boulons et des rondelles fournis n'est adapté à votre téléviseur.

1. Positionnez les bras de fixation (2) avec précaution à l'arrière de votre téléviseur. Si l'arrière de votre téléviseur est incurvé ou en retrait, il se peut que vous ayez besoin d'utiliser une ou plusieurs des entretoises fournies (M-G ou M-H). Si vous utilisez des entretoises, il se peut que vous deviez utiliser des boulons plus longs. Gardez à l'esprit qu'il faut toujours que les boulons puissent être serrés d'au moins trois tours complets (consultez la figure H).
2. Installez les rondelles (M-F) sur les boulons choisis précédemment. Fixez les bras de fixation (2) sur le téléviseur à l'aide des boulons. Ne serrez pas trop les boulons pour ne pas endommager votre téléviseur.

Fixer le téléviseur au mur (figure i)

1. En vous faisant aider par une autre personne, soulevez le téléviseur avec précaution et accrochez les bras de fixation (2) par-dessus le haut de la fixation murale (1).
2. Abaissez doucement le bas du téléviseur jusqu'à ce que le bas du bras de fixation (2) se verrouille au bas de la fixation murale (1).
3. Une fois le téléviseur en place, fixez-le en serrant les boulons (8) au bas des bras de fixation (2)

Régler l'inclinaison (figure j)

1. Étirez complètement la fixation murale pour pouvoir accéder plus facilement au mécanisme d'inclinaison.
2. Desserrez légèrement les boulons (9) du mécanisme d'inclinaison à l'aide de la clé Allen fournie (3), pour pouvoir régler l'inclinaison du téléviseur à l'angle voulu.
3. Une fois le téléviseur dans la bonne position, sécurisez-le en place en resserrant les boulons.

Régler l'horizontale (figure k)

Dans certains cas, l'horizontale du téléviseur doit être légèrement réreglée.

1. Étirez complètement la fixation murale pour pouvoir accéder plus facilement au mécanisme.
2. En vous faisant aider par une autre personne pour soutenir le téléviseur, desserrez avec précaution les quatre boulons (10) derrière la plaque de fixation.

Après avoir légèrement desserré chaque boulon, il vous est possible de remettre le téléviseur de niveau. Il n'est pas conseillé de retirer complètement les boulons (10) de la plaque de fixation car cela n'est d'aucune utilité pour régler la mise de niveau du téléviseur.

1. Réglez la position de votre téléviseur et sécurisez-le en place en resserrant les boulons (10).

Garantie

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'œuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'œuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie :

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé. • L'usure normale.
• L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées.

Ceci constitue l'unique garantie accordée par la société, explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
