BRUGSANVISNING TM503XX Vonroc

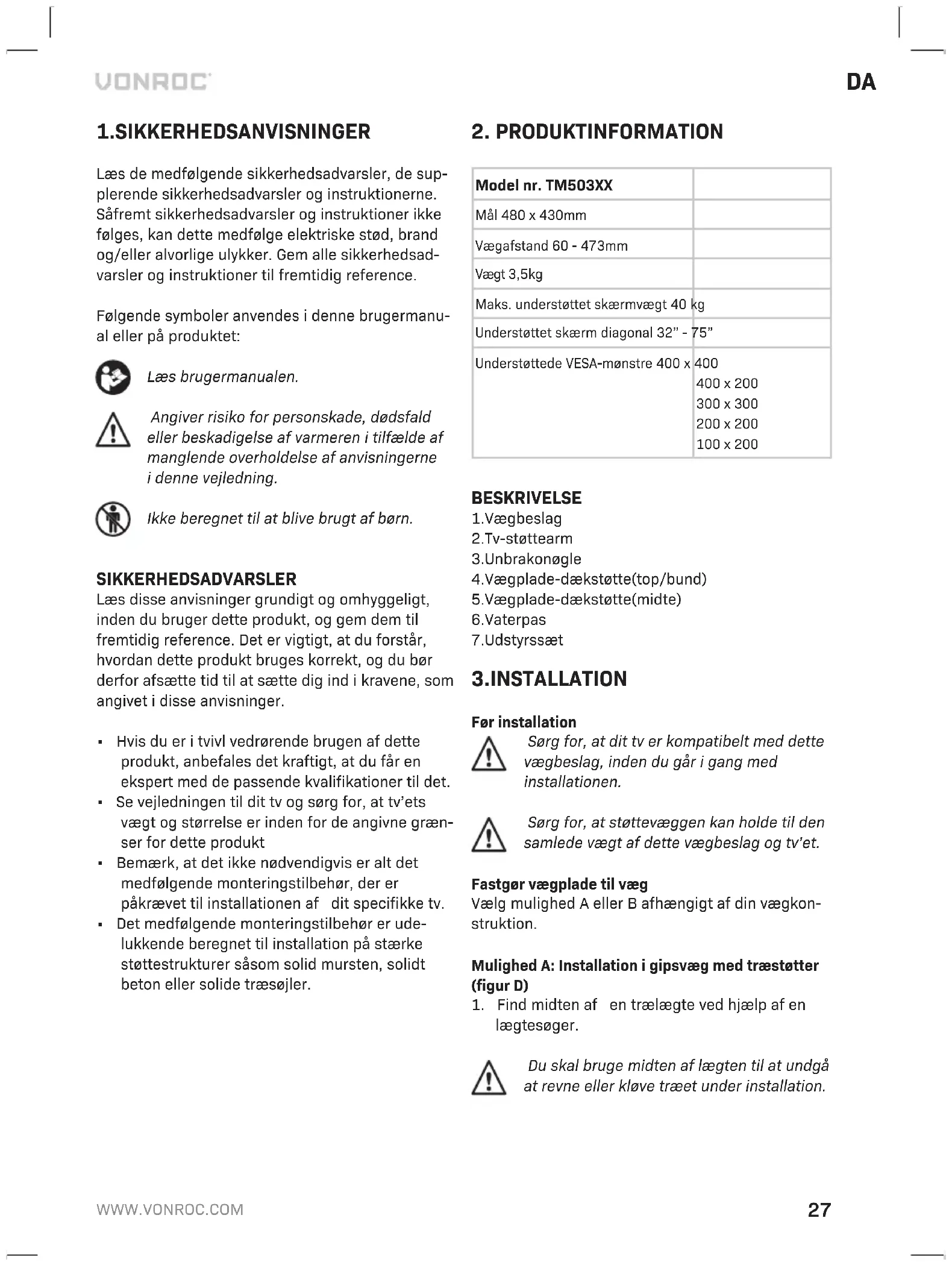

DA Oversættelse af den originale brugsanvisning 27

Følgende symboler anvendes i denne brugermanual eller på produktet:

Læs brugermanualen.

Angiver risiko for personskade, dødsfald eller beskadigelse af varmeren i tilfælde af manglende overholdelse af anvisningerne i denne vejledning.

Ikke beregnet til at blive brugt af børn.

SIKKERHEDSADVARSLER

Læs disse anvisninger grundigt og omhyggeligt, inden du bruger dette produkt, og gem dem til fremtidig reference. Det er vigtigt, at du forstår, hvordan dette produkt bruges korrekt, og du bør derfor afsætte tid til at sætte dig ind i kravene, som angivet i disse anvisninger.

• Hvis du er i tvivl vedrørende brugen af dette produkt, anbefales det kraftigt, at du får en ekspert med de passende kvalifikationer til det.
• Se vejledningen til dit tv og sørg for, at tv'ets vægt og størrelse er inden for de angivne grænser for dette produkt
• Bemærk, at det ikke nødvendigvis er alt det medfølgende monteringstilbehør, der er påkrævet til installationen af dit specifikke tv.
• Det medfølgende monteringstilbehør er udelukkende beregnet til installation på stærke støttestrukturer såsom solid mursten, solidt beton eller solide træsøjler.

Model nr. TM503XX
Mål 480 x 430mm
Vægafstand 60 - 473mm
Vægt 3,5kg
Maks. understøttet skærmvægt 40 kg
Understøttet skærm diagonal 32" - 75"
Understøttede VESA-mønstre 400 x 400	400
	400 x 200
	300 x 300
	200 x 200
	100 x 200

BESKRIVELSE

1.Vægbeslag
2.Tv-støttearm
3. Unbrakonøgle
4.Vægplade-dækstøtte(top/bund)
5.Vægplade-dækstøtte(midte)
6. Vaterpas
7.Udstyrssæt

3.INSTALLATION

Før installation

Sørg for, at dit tv er kompatibelt med dette vægbeslag, inden du går i gang med installationen.

Sørg for, at støttevæggen kan holde til den samlede vægt af dette vægbeslag og tv'et.

Fastgør vægplade til væg

Vælg mulighed A eller B afhængigt af din vægkonstruktion.

Mulighed A: Installation i gipsvæg med træstøtter (figur D)

1. Find midten af en trælægte ved hjælp af en lægtesøger.

Du skal bruge midten af lægten til at undgå at revne eller kløve træet under installation.

1. Marker mindst tre monteringshuller med brug af vægbeslaget (1) som vejledning. Brug det medfølgende vaterpas (6) til at sikre, at vægbeslaget (1) er vandret.
2. Forbor hullerne til en minimumsdybde på 55 mm ved hjælp af et 4,5 mm borebit. Hvis du installerer i hårdt træ, kan det være nødvendigt med en lidt større diameter og et dybere hul.
3. Placer skiverne (W-C) på forsinkelsesbolte (W-A). Fastgør vægbeslaget (1) til væggen ved hjælp af forsinkelsesboltene (W-A).
4. For at montere vægplade-dækstykkerne (4/5) skal du først skubbe top- og bundstykkerne (4) på plas (se figur F) og derefter fastgøre midterstykket (5).

Mulighed B: Montering i murværk (figur E, F)

Sørg for, at der er mindst 35 mm reel beton-/murstenstykkelse på stedet for hvert hul.

Bor kun ind i solid beton/mursten. Bor ikke ind i mørtelforbindelser.

1. Marker mindst tre monteringshuller med brug af vægbeslaget (1) som vejledning. Brug det medfølgende vaterpas (6) til at sikre, at vægbeslaget (1) er vandret.
2. Bor hullerne til en minimumsdybde på 60 mm ved hjælp af et 10 mm borebit til murværk. Rengør hullerne efter fyldning.
3. Sæt et betonanker (W-B) helt ind i hvert hul. Bank om nødvendigt på ankeret med en hammer.
4. Placer skiverne (W-C) på forsinkelsesbolte (W-A). Fastgør vægpladen (1) til væggen ved hjælp af forsinkelsesboltene (W-A).
5. For at montere vægplade-dækstykkerne (4/5) skal du først skubbe top- og bundstykkerne (4) på plas (se figur F) og derefter fastgøre midterstykket (5).

Fastgør monteringsarme til tv (figur G)

1. Få en anden person til at hjælpe, og læg dit tv med forsiden nedad på noget blødt for ikke at ridse tv-skærmen. Se bagsiden af dit tv for at finde det passende monteringsmønster.

Læg ikke tv'et med forsiden nedad på et bord, der er mindre end selve tv'et, da det kan revne eller beskadige tv-skærmen.

1. Sorter gennem de medfølgende bolte (M-A til M-E), indtil du finder den rigtige størrelse, der passer ind i monteringshullerne på bagsiden af dit tv. Undersøg, om boltene kan strammes manuelt i mindst tre fulde omdrejninger. Stram ikke boltene helt.

Hvis du føler modstand, mens du drejer bolten, skal du straks stoppe og vælge en kortere bolt. Hvis du tvinger en for stor bolt ind, kan det beskadige dit tv (se figur H)

1. Fjern boltene fra tv'et, när du har valgt den korrekte boltstørrelse.

Kontakt din lokale udstyrsleverandør for de korrekte bolte og skiver, hvis ingen af de medfølgende bolte passer til dit tv.

1. Anbring forsigtigt monteringsarmene (2) på bagsiden af tv'et. Hvis bagsiden af dit tv er buet eller forsænket, skal du muligvis også bruge en eller flere af de medfølgende afstandsstykker (M-G eller M-H). Når du bruger et afstandsstykke, skal du muligvis også bruge en længere bolt. Vær opmærksom på, at bolten altid skal kunne dreje mindst tre fulde omdrejninger (se figur H).

2. Placer multi-skiverne (MF) på de tidligere valgte bolte. Fastgør monteringsarmene (2) til tv'et ved hjælp af boltene. Stram ikke boltene for meget, da dette kan beskadige dit tv.

Fastgør tv'et til væggen (figur I)

1. Få en anden person til at hjælpe dig, og løft forsigtigt tv'et og hægt armene (2) over toppen af vægbeslaget (1).

2. Sænk langsomt bunden af tv'et, indtil bunden af monteringsarmen (2) låses fast i bunden af beslaget (1).

3. Når tv'et er på plads, skal du fastgøre det ved at stramme boltene (8) i bunden af monteringsarmene (2)

Vippejustering (figur J)

1. Forlæng vægbeslaget helt udad for at give lettere adgang til vippemekanismen.
2. Løsn vippemekanismens bolte (9) en smule ved hjælp af den medfølgende unbrakonøgle (3), så du kan justere tv'ets vinkel til den ønskede vinkel.
3. Når tv'et er i den korrekte position, skal du fastgøre det ved at stramme boltene igen.

Niveaujustering (figur K)

I nogle tilfælde kan det være nødvendigt med en lille justering for at få tv'et til at stå lige.

1. Forlæng vægbeslaget helt udad for at give lettere adgang til mekanismen.
2. Bed en anden person om at støtte tv'et, og løsn forsigtigt spændingen på de fire bolte (10) bag monteringspladen.

Når spændingen på hver bolt er en smule løsnet, står tv'et muligvis lige. Det anbefales ikke at fjerne boltene (10) helt fra monteringspladen, da dette ikke er nødvendigt for at udføre niveaujusteringen.

1. Juster tv'et er til den korrekte position, og fastgør det ved at stramme boltene (10) igen.

GARANTIVILKÅR

VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/eller fabrikationsfejl, så kontakt VONROC direkte. De følgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet foretaget eller forsøgt foretaget på maskinen af uautoriserede servicecentre;
• Normalslitage.
• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og egnethed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælpningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele.

Produktet og brugermanalen kan ændres. Specifikationerne kan ændres uden forudgående varsel.
