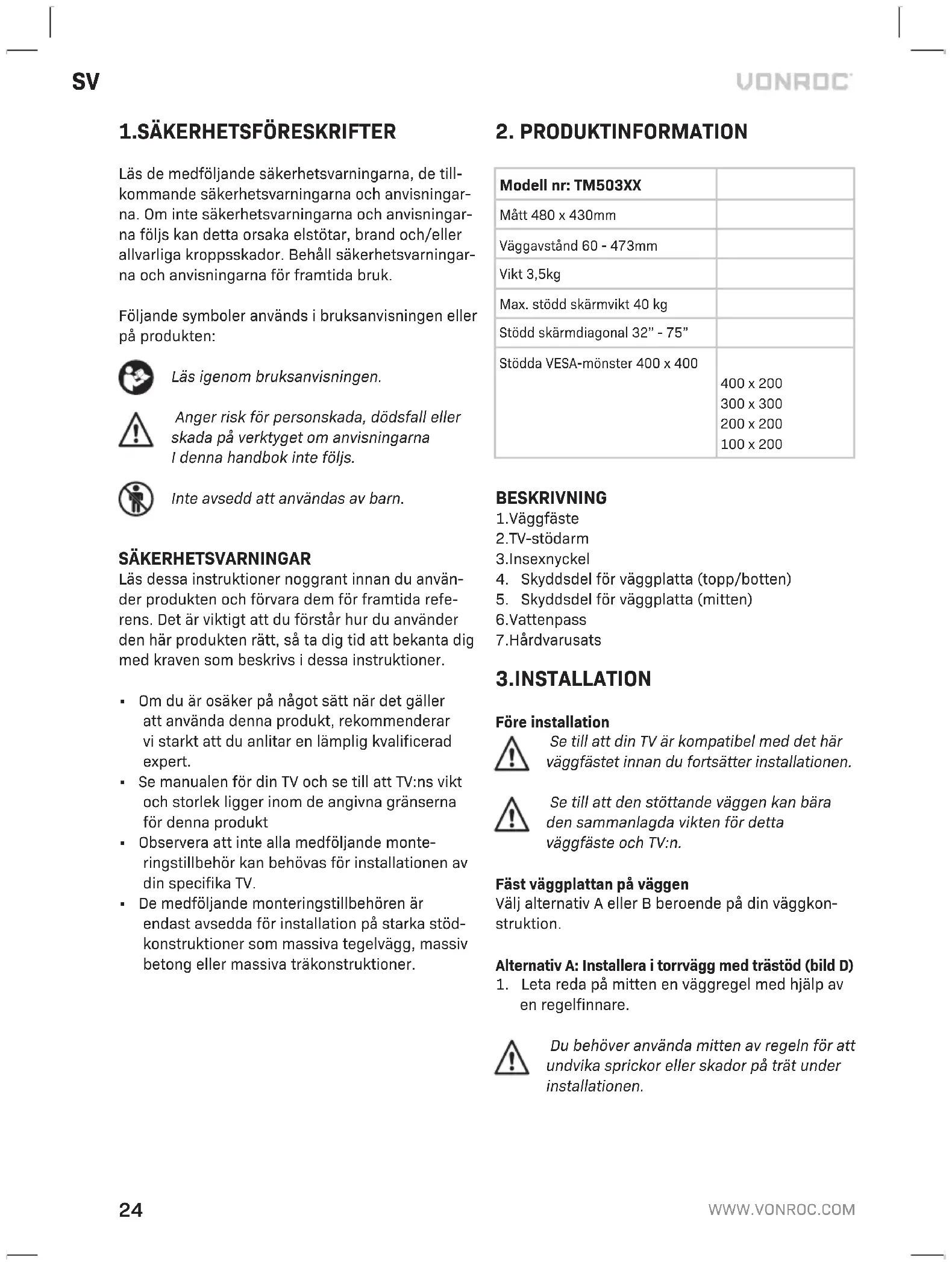

BRUKSANVISNING TM503XX Vonroc

Läs de medföljande säkerhetsvarningarna, de till- kommande säkerhetsvarningarna och anvisningar- na. Om inte säkerhetsvarningarna och anvisningar- na följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningar- na och anvisningarna för framtida bruk. Följande symboler används ibruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna Idenna handbok inte följs. Inte avsedd att användas av barn. SÄKERHETSVARNINGAR Läs dessa instruktioner noggrant innan du använ- der produkten och förvara dem för framtida refe- rens. Det är viktigt att du förstår hur du använder den här produkten rätt, så ta dig tid att bekanta dig med kraven som beskrivs idessa instruktioner.

• Om du är osäker på något sätt när det gäller att använda denna produkt, rekommenderar vi starkt att du anlitar en lämplig kvalificerad expert.

• Se manualen för din TV och se till att TV:ns vikt och storlek ligger inom de angivna gränserna för denna produkt

• Observera att inte alla medföljande monte- ringstillbehör kan behövas för installationen av din specifika TV.

• De medföljande monteringstillbehören är endast avsedda för installation på starka stöd- konstruktioner som massiva tegelvägg, massiv betong eller massiva träkonstruktioner.

2. PRODUKTINFORMATION

Modell nr: TM503XX Mått 480 x 430mmVäggavstånd 60 - 473mmVikt 3,5kgMax. stödd skärmvikt 40 kgStödd skärmdiagonal 32” - 75”Stödda VESA-mönster 400 x 400400 x 200300 x 300200 x 200100 x 200 BESKRIVNING

4. Skyddsdel för väggplatta (topp/botten)

5. Skyddsdel för väggplatta (mitten)

Före installation Se till att din TV är kompatibel med det här väggfästet innan du fortsätter installationen. Se till att den stöttande väggen kan bära den sammanlagda vikten för detta väggfäste och TV:n. Fäst väggplattan på väggen Välj alternativ Aeller B beroende på din väggkon- struktion. Alternativ A: Installera itorrvägg med trästöd (bild D)

1. Leta reda på mitten en väggregel med hjälp av

en regelfinnare. Du behöver använda mitten av regeln för att undvika sprickor eller skador på trät under installationen.SV

2. Markera minst tre monteringshål med hjälp

av väggfästet (1) som vägledning. Använd det medföljande vattenpasset (6) för att säkerställa att väggfästet (1) är rakt.

3. Förborra hålen till ett djup på minst 55 mm med

en 4,5 mm borr. Vid installation iträ kan en något större diameter och djupare hål krävas.

4. Placera brickorna (W-C) på träskruvarna (W-A).

Fäst väggfästet (1) på väggen med hjälp av träskruvarna (W-A).

5. För att installera väggplattans skyddsdelar

(4/5), skjut först de övre och nedre delarna (4) på plats (se bild F) och fäst sedan mittstycket (5). Alternativ B: Installera på tegelvägg (bild E, F) Se till att det finns minst 35 mm faktisk betong / tegeltjocklek på platsen för varje hål. Borra endast ifast betong/tegel. Borra inte ifogar.

1. Markera minst tre monteringshål med hjälp

av väggfästet (1) som vägledning. Använd det medföljande vattenpasset (6) för att säkerställa att väggfästet (1) är rakt.

2. Förborra hålen till ett djup på minst 60 mm

med en 10 mm betongborr. Rengör hålen efter borrningen.

3. Sätt helt in ett betongankare (W-B) ivarje hål.

Slå in ankaret med en hammare om så behövs.

4. Placera brickorna (W-C) på träskruvarna (W-A).

Fäst väggplattan (1) på väggen med hjälp av träskruvarna (W-A).

5. För att installera väggplattans skyddsdelar

(4/5), skjut först de övre och nedre delarna (4) på plats (se bild F) och fäst sedan mittstycket (5). Fäst armarna till TV:n (bild G)

1. Använd en andra person för hjälp, lägg din TV

med framsidan nedåt på något mjukt för att inte repa TV-skärmen. Kontrollera baksidan på din TV för att hitta rätt monteringsmönster. Placera inte TV:n med framsidan ned på ett bord som är mindre än själva TV:n, eftersom det kan spricka eller skada TV-skärmen.

2. Gå igenom de medföljande skruvarna (M-Atill

M-E) tills du hittar rätt storlek som passar in imonteringshålen på baksidan av din TV. Testa om skruvarna kan dras åt för hand minst tre fulla varv. Dra inte åt skruvarna helt än. Om du känner motstånd när du vrider på skruven måste du sluta omedelbart och välja en kortare skruv. Att tvinga in en för stor skruv kan orsaka skada på din TV (se bild H)

3. Lossa skruvarna från TV:n när du valt rätt skru-

vstorlek. Kontakta din lokala hårdvaruleverantör för rätt skruvar och brickor om ingen av de medföljande skruvarna passar din TV.

4. Placera försiktigt fästets armar (2) på baksidan

av TV:n. Om TV: ns baksida är böjd eller försänkt kan du också behöva använda en eller flera av de medföljande distanserna (M-G eller M-H). När du använder en distans kan du även behöva använda en längre skruv. Tänk på att skruven alltid måste kunna vridas minst tre fulla varv (se bild H).

5. Placera multibrickorna (M-F) på föregående val-

da skruvar. Fäst monteringsarmarna (2) på TV:n med hjälp av skruvarna. Spänn inte skruvarna för mycket då de kan orsaka skador på din TV. Fäst Tv:n till väggen (bild I)

1. Använd en annan person för hjälp och lyft för-

siktigt upp TV:n och kroka fast armarna (2) över toppen på väggfästet (1).

2. Sänk försiktigt ned TV:ns botten tills monte-

ringsarmens (2) botten låses fast ibotten på fästet (1).

3. När TV: n är på plats, säkra den genom att dra

åt skruvarna (8) längst ner på fästets armar (2)26

Lutningsjustering (bild J)

1. Förläng väggfästet helt utåt för att ge lättare

åtkomst till lutningsmekanismen.

2. Lossa lätt skruvarna (9) på lutningsmekanismen

med den medföljande insexnyckeln (3) så att du kan justera TV:ns lutningsvinkel till önskad vinkel.

3. Justera Tv:n till rätt läge och säkra på plats

genom att skruva åt skruvarna igen. Nivåjustering (bild K) Ivissa fall kan en viss justering behövas för att få Tv:n på rätt nivå.

1. Förläng väggfästet helt utåt för att ge lättare

åtkomst till mekanismen.

2. Be en annan person att hålla TV:n och lossa

försiktigt spänningen på de fyra skruvarna (10) bakom monteringsplattan. När spänningen på varje skruv har lossats något kan TV:n ställas in. Att helt ta bort skruvarna (10) från monteringsplattan rekommenderas inte eftersom detta inte krävs för att utföra nivåjusteringen.

3. Justera Tv:n till rätt läge och säkra på plats

genom att skruva åt skruvarna igen (10). GARANTI VONROC produkter är utvecklade enligt högsta kvali- tetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprun- gligt inköpsdatum. Om något fel uppstår på produk- ten under denna period på grund av material- och/ eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar iprodukten och bruksanvisningen. Specifikationer kan ändras utan förvarning.DA
