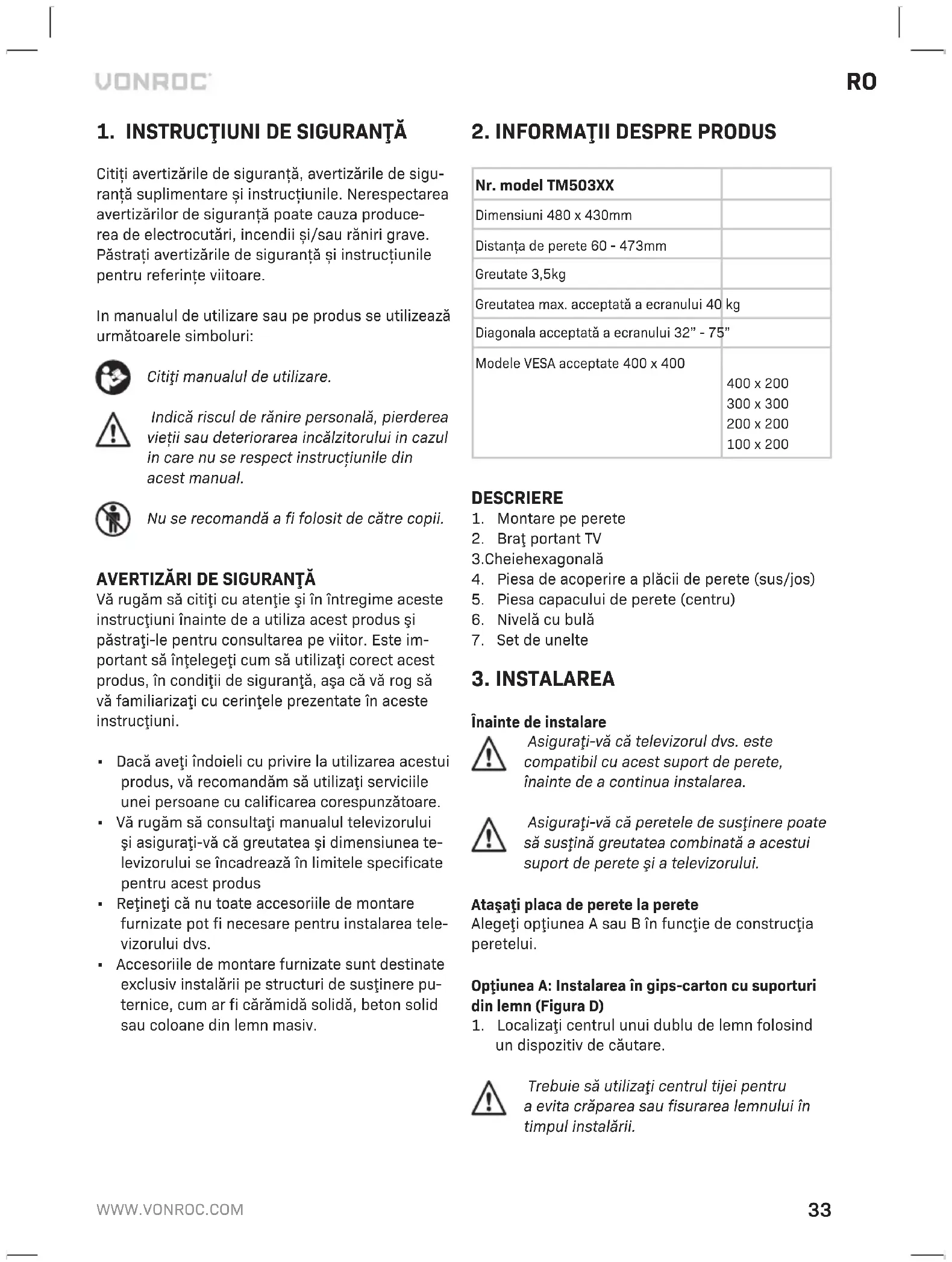

MANUAL DE UTILIZARE TM503XX Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

In manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respect instrucțiunile din acest manual.

Nu se recomandă a fi folosit de către copii.

AVERTIZĂRI DE SIGURANȚĂ

Vă rugăm să citiți cu atenție și în întregime aceste instrucțiuni înainte de a utiliza acest produs și păstrați-le pentru consultarea pe viitor. Este important să înțelegeți cum să utilizați corect acest produs, în condiții de siguranță, așa că vă rog să vă familiarizați cu cerințele prezentate în aceste instrucțiuni.

• Dacă aveți îndoieli cu privire la utilizarea acestui produs, vă recomandăm să utilizați serviciile unei persoane cu calificarea corespunzătoare.
• Vă rugăm să consultați manualul televizorului și asigurați-vă că greutatea și dimensiunea televizorului se încadrează în limitele specificate pentru acest produs
• Rețineți că nu toate accesoriiile de montare furnizate pot fi necesare pentru instalarea televizorului dvs.
• Accesoriiile de montare furnizate sunt destinate exclusiv instalării pe structuri de susținere puternice, cum ar fi cărămidă solidă, beton solid sau coloane din lemn masiv.

2. INFORMATII DESPRE PRODUS

Nr. model TM503XX
Dimensiuni 480 x 430mm
Distanța de perete 60 - 473mm
Greutate 3,5kg
Greutatea max. acceptată a ecranului 40 kg
Diagonala acceptată a ecranului 32" - 75"
Modele VESA acceptate 400 x 400	400 x 200300 x 300200 x 200100 x 200

DESCRIERE

1. Montare pe perete
2. Brat portant TV
   3.Cheiehexagonală
3. Nivelă cu bulă

4. Set de unelte

5. Piesa de acoperire a plăcii de perete (sus/jos)

6. Piesa capacului de perete (centru)

3. INSTALAREA

Înainte de instalare

Asigurați-vă că televizorul dvs. este compatibil cu acest suport de perete, înainte de a continua instalarea.

Asigurați-vă că peretele de susținere poate să susțină greutatea combinată a acestui suport de perete și a televizorului.

Ataşati placa de perete la perete

Alegeti opțiunea A sau B în funcție de constructia peretelui.

Optiunea A: Instalarea în gips-carton cu suporturi din lemn (Figura D)

1. Localizați centrul unui dublu de lemn folosind un dispozitiv de căutare.

Trebuie să utilizați centrul tijei pentru a evita crăparea sau fisurarea lemnului în timpul instalării.

1. Marcați cel puțin trei găuri de montare folosind suportul de perete (1) drept ghid. Utilizați nivela furnizată (6) pentru a vă asigura că suportul de perete (1) este drept.
2. Pre-găuriți la o adâncime minimă de 55 mm folosind un burghiu de 4,5 mm. Dacă se instalează în lemn de esență tare, poate fi necesar un diametru mai mare și o gaură mai adâncă.
3. Aşezati şaibele (W-C) pe şuruburi (W-A). Ataşati suportul de perete (1) la perete folosind şuruburile (W-A).
4. Pentru a instala piesele capacului plăcii de perete (4/5), glisați mai întâi piesele superioară și inferioară (4) în poziție (consultați figura F), apoi atașați piesa centrală (5).

Opțiunea B: Instalarea în zidărie (Figura E, F)

Asigurați-vă că există minimum 35 mm grosime a peretelui de beton/cărămidă în locația fiecărei găuri.

Găuriți numai în beton/cărămizi pline. Nu găuriți în îmbinările de mortar.

1. Marcați cel puțin trei găuri de montare folosind suportul de perete (1) drept ghid. Utilizați nivela furnizată (6) pentru a vă asigura că suportul de perete (1) este drept.
2. Găuriți la o adâncime minimă de 60 mm folosind un burghiu de zidărie de 10 mm. Curățați găurile de resturi după găurire.
3. Introduceți complet o ancoră de beton (W-B) în fiecare gaură. Introduceți ancora folosind un ciocan dacă este necesar.
4. Asezați șaibele (W-C) pe șuruburi (W-A). Atașati placa de perete (1) la perete folosind șuruburile (W-A).
5. Pentru a instala piesele capacului plăcii de perete (4/5), glisați mai întâi piesele superioară și inferioară (4) în poziție (consultați figura F), apoi atașați piesa centrală (5).

Ataşati brațele de montare la televizor (Figura G)

1. Împreună cu o a doua persoană, așezați televizorul cu fața în jos pe ceva moale pentru a nu zgâria ecranul acestuia. Verificați partea din spate a televizorului pentru a găsi modelul de montare adecvat.

Nu așezați televizorul cu fața în jos pe o masă mai mică decât televizorul, deoarece acest lucru poate cauza fisuri sau deteriorarea ecranului acestuia.

1. Căutați prin șuruburile furnizate (M-A până la M-E) până găsiți dimensiunea corectă care se potrivește în orificiile de montare de pe spatele televizorului. Verificați dacă șuruburile pot fi strânse manual cu cel puțin trei rotații complete. Nu strângeți șuruburile complet al acest pas.

Dacă simțiți rezistență în timp ce rotiți șurubul, trebuie să opriți imediat și să selectați un șurub mai scurt. Fortarea cu un șurub mai mare poate provoca deteriorarea televizorului dvs. (consultați figura H)

1. Scoateți şuruburile de pe televizor după ce ați ales dimensiunea corectă a şuruburilor.

Consultați furnizorul local de feronerie pentru şuruburile și şaibele corecte dacă niciunul dintre şuruburile furnizate nu se potrivește cu televizorul.

1. Aşezati cu grijă brațele de montare (2) pe spatele televizorului. Dacă partea din spate a televizorului este curbată sau încastrată, este posibil să fie necesar să utilizati unul sau mai multe dintre distanțierele furnizate (M-G sau M-H). Când utilizati un distanțier, poate fi necesar să utilizati și un șurub mai lung. Tineți cont de faptul că șurubul trebuie să fie întotdeauna capabil să rotească cel puțin trei ture complete (consultați figura H).
2. Aşezati şaibele multiple (M-F) pe şuruburile selectate la pasul anterior. Atasati brațele de montare (2) la televizor folosind şuruburile. Nu strângeti excesiv şuruburile, deoarece acest lucru poate cauza deteriorarea acestuia.

Ataşati televizorul la perete (Figura I)

1. Împreună cu o a doua persoană, ridicati cu atenție televizorul și prindeți brațele (2) peste partea superioară a suportului de perete (1).
2. Coborâți încet partea inferioară a televizorului până când partea inferioară a brațului de montare (2) se fixează în partea inferioară a suportului (1).
3. Odată ce televizorul este fixat, fixați-l strângând şuruburile (8) din partea inferioară a brațelor de montare (2)

Reglarea înclinării (Figura J)

1. Extindeți suportul de perete complet spre exterior pentru a oferi acces mai ușor la mecanismul de înclinare.
2. Slăbiți ușor şuruburile (9) mecanismului de înclinare utilizând cheia hexagonală (3) furnizată, astfel încât să puteți regla unghiul de înclinare al televizorului la unghiul dorit.
3. Odată ce televizorul este în poziția corectă, fixați-l în loc strângând din nou şuruburile.

Reglarea nivelului (Figura K)

În unele cazuri, ar putea fi necesară o ușoară regla-re pentru punerea la nivel a televizorului.

1. Extindeți suportul de perete complet spre exterior pentru a oferi acces mai ușor la mecanism.
2. Rugați o a doua persoană să țină televizorul și slăbiți cu atenție cele patru șuruburi (10) din spatele plăcii de montare.

Odată ce tensiunea de pe fiecare şurub este uşor slăbită, televizorul poate fi nivelat. Nu este sugerată îndepărtarea completă a şuruburilor (10) de pe placa de montaj, deoarece aceasta nu este necesară pentru a efectua reglarea nivelului.

1. Puneti televizorul în poziția corectă și fixați-l în loc, strângeti din nou șuruburile (10).

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul în care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fie limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
