NÁVOD K OBSLUZE TM503XX Vonroc

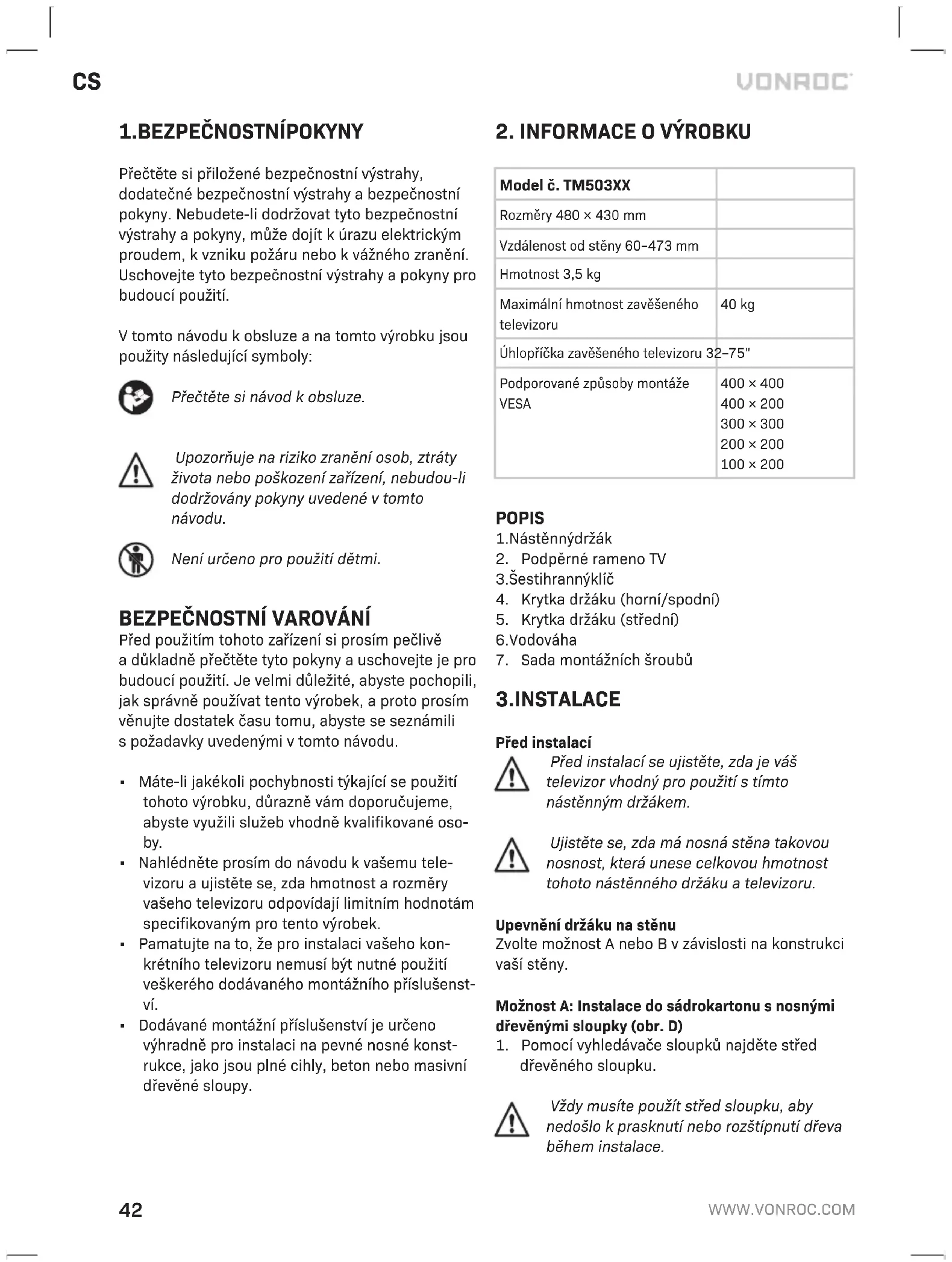

CS Překlad originálního návodu k obsluze 42

A

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Není určeno pro použití dětmi.

BEZPEČNOSTNÍ VAROVÁNÍ

Před použitím tohoto zařízení si prosím pečlivě a důkladně přečtěte tyto pokyny a uschovejte je pro budoucí použití. Je velmi důležité, abyste pochopili, jak správně používat tento výrobek, a proto prosím věnujte dostatek času tomu, abyste se seznámili s požadavky uvedenými v tomto návodu.

• Máte-li jakékoli pochybnosti týkající se použití tohoto výrobku, důrazně vám doporučujeme, abyste využili služeb vhodně kvalifikované osoby.
• Nahlédněte prosím do návodu k vašemu televizoru a ujistěte se, zda hmotnost a rozměry vašeho televizoru odpovídají limitním hodnotám specifikovaným pro tento výrobek.
• Pamatujte na to, že pro instalaci vašeho konkrétního televizoru nemusí být nutné použití veškerého dodávaného montážního příslušenství.
• Dodávané montážní příslušenství je určeno výhradně pro instalaci na pevné nosné konstrukce, jako jsou plné cihly, beton nebo masivní dřevěné sloupy.

2. INFORMACE O VÝROBKU

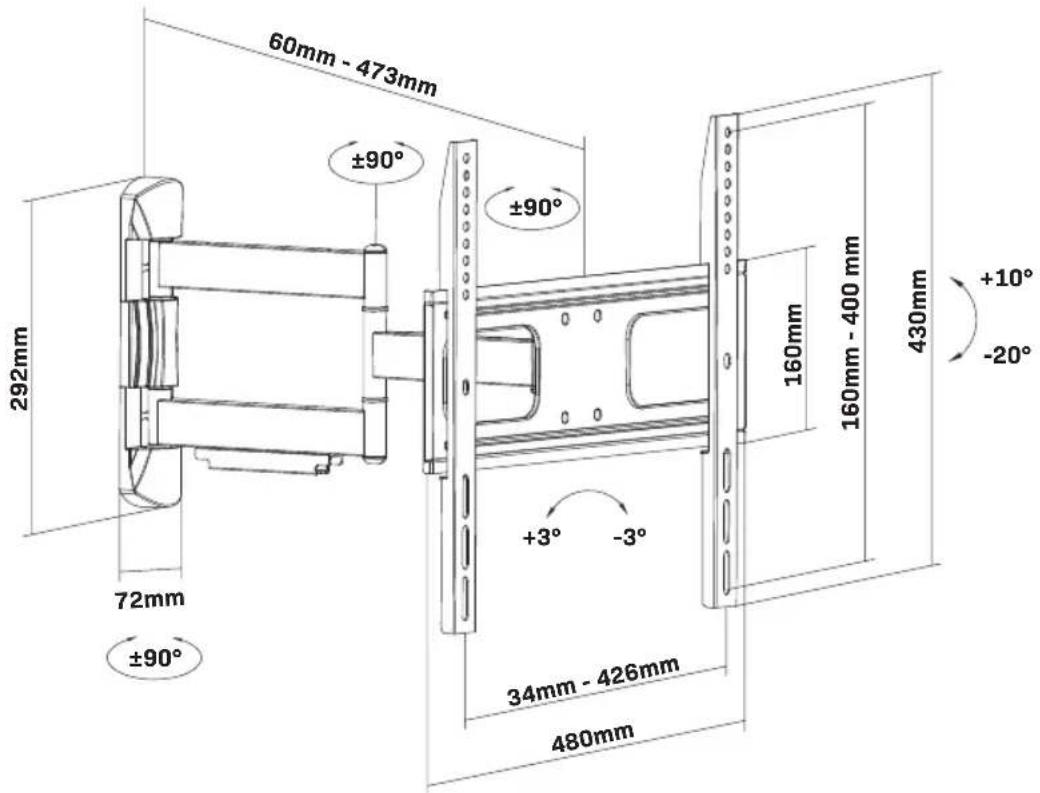

Model č. TM503XX
Rozměry 480 × 430 mm
Vzdálenost od stěny 60-473 mm
Hmotnost 3,5 kg
Maximální hmotnost zavěšeného televizoru	40 kg
Úhlopříčka zavěšeného televizoru 32-75"
Podporované způsoby montáže VESA	400 × 400400 × 200300 × 300200 × 200100 × 200

POPIS

1. Nástěnnýdržák
2. Podpěrné rameno TV
   3.Šestihrannýklíč
3. Krytka držáku (horní/spodní)
4. Krytka držáku (střední)
   6.Vodováha
5. Sada montážních šroubů

3.INSTALACE

Před instalací

Před instalací se ujistěte, zda je váš televizor vhodný pro použití s tímto nástěnným držákem.

Ujistěte se, zda má nosná stěna takovou nosnost, která unese celkovou hmotnost tohoto nástěnného držáku a televizoru.

Upevnění držáku na stěnu

Zvolte možnost A nebo B v závislosti na konstrukci vaší stěny.

Možnost A: Instalace do sádrokartonu s nosnými dřevěnými sloupky (obr. D)

1. Pomocí vyhledávače sloupků najděte střed dřevěného sloupku.

Vždy musíte použít střed sloupku, aby nedošlo k prasknutí nebo rozštípnutí dřeva během instalace.

1. Použijte držák (1) jako šablonu a vyznačte minimálně tři montážní otvory. Použijte dodanou vodováhu (6), abyste zajistili řádné srovnání držáku (1).
2. Pomocí vrtáku s průměrem 4,5 mm si předvrtejte montážní otvory s minimální hloubkou 55 mm. Provádíte-li instalaci do tvrdého dřeva, budete možná muset vyvrtat otvory s o něco větším průměrem a hloubkou.
3. Nasadte podložky (W-C) na vruty (W-A). Upevněte držák (1) na stěnu pomocí vrutů (W-A).
4. Při instalaci krytek držáku (4/5) nejdříve nasuňte horní a spodní krytky (4) (viz obr. F) a potom upevněte střední krytku (5).

Možnost B: Instalace do zdiva (obr. E, F)

Ujistěte se, zda je v místě každého montážního otvoru skutečný beton/cihla s tloušťkou minimálně 35 mm.

Vrtejte pouze do plné cihly/betonu. Nevrtejte do maltových spojů.

1. Použijte držák (1) jako šablonu a vyznačte minimálně tři montážní otvory. Použijte dodanou vodováhu (6), abyste zajistili řádné srovnání držáku (1).
2. Pomocí vrtáku do zdiva s průměrem 10 mm si vyvrtejte montážní otvory s minimální hloubkou 60 mm. Po vyvrtání tyto otvory vyčistěte.
3. Do každého otvoru zcela zasuňte hmoždinku (W-B). Je-li to nutné, zaklepejte hmoždinku pomocí kladiva.
4. Nasadte podložky (W-C) na vruty (W-A). Upevněte držák (1) na stěnu pomocí vrutů (W-A).
5. Při instalaci krytek držáku (4/5) nejdříve nasuňte horní a spodní krytky (4) (viz obr. F) a potom upevněte střední krytku (5).

Upevnění montážních ramen na TV (obr. G)

1. Pomocí druhé osoby položte váš televizor obrazovkou dolů na něco měkkého, aby nedošlo k poškrábání obrazovky televizoru. Prohlédněte si zadní část televizoru, abyste použili správný způsob montáže.

Nepokládejte televizor obrazovkou dolů na stůl, který je menší než samotný televizor, protože by mohlo dojít k prasknutí nebo poškození jeho obrazovky.

1. Vytřidte dodané šrouby (M-A až M-E), dokud nenajdete správnou velikost, která bude vhodná pro montážní otvory na zadní části televizoru. Vyzkoušejte, zda mohou být tyto šrouby utaženy rukou alespoň o tři úplné otáčky. Ještě tyto šrouby zcela neutahujte.

Ucitíte-li při otáčení šroubu odpor, musíte utahování okamžitě ukončit a musíte použít kratší šroub. Utahování příliš velkého šroubu může způsobit poškození vašeho televizoru (viz obr. H).

1. Jakmile vyberete správnou velikost šroubů, vyšroubujte je z televizoru.

Pokud žádný z dodaných šroubů nebude pro váš televizor vhodný, zakupte je u místního prodejce montážních materiálů.

1. Opatrně umístěte montážní ramena (2) na zadní část televizoru. Je-li zadní část vašeho televizoru zaoblená nebo prohnutá, možná budete muset použít jednu nebo více dodaných distančních podložek (M-G nebo M-H). Při použití distanční podložky budete možná muset použít také delší šroub. Pamatujte na to, že šroub musíte být vždy schopni otočit alespoň o tři celé otáčky (viz obr. H).
2. Nasad'te na dříve vybrané šrouby podložky (M-F). Upevněte montážní ramena (2) k televizoru pomocí šroubů. Nedotahujte nadměrně tyto šrouby, protože by mohlo dojít k poškození vašeho TV.

Upevnění TV na stěnu (obr. I)

1. Pomocí druhé osoby opatrně zvedněte televizor a zavěste ramena (2) přes horní část nástěnného držáku (1).

2. Pomalu spouštějte spodní část televizoru, dokud spodní část montážního ramena (2) nezapadne do spodní části nástěnného držáku (1).

3. Jakmile bude televizor na určeném místě, zajistěte jej utažením šroubů (8) na spodní části montážních ramen (2).

Nastavení náklonu (obr. J)

1. Vysuňte nástěnný držák zcela ven, abyste získali snadnější přístup k naklápěcímu mechanismu.
2. Mírně povolte šrouby (9) naklápěcího mechanismu pomocí dodaného šestihranného klíče (3), abyste mohli nastavit požadovaný náklon televizoru.
3. Jakmile bude televizor ve správné poloze, zajistěte jej v této poloze opětovným utažením šroubů.

Nastavení roviny televizoru (obr. K)

V některých případech může být vyžadována mírná úprava pro srovnání televizoru.

1. Vysuňte nástěnný držák zcela ven, abyste získali snadnější přístup k příslušnému mechanismu.
2. Požádejte druhou osobu, aby televizor podepřela a opatrně uvolněte utažení čtyř šroubů (10) za montážní deskou.

Po mírném uvolnění utažení každého šroubu můžete televizor srovnat. Úplné odstranění šroubů (10) z montážní desky vám nedoporučujeme, protože to není pro srovnání polohy televizoru nutné.

1. Nastavte televizor do správné polohy a zajistěte jej v této poloze opětovným utažením šroubů (10).

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžnéopotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.
