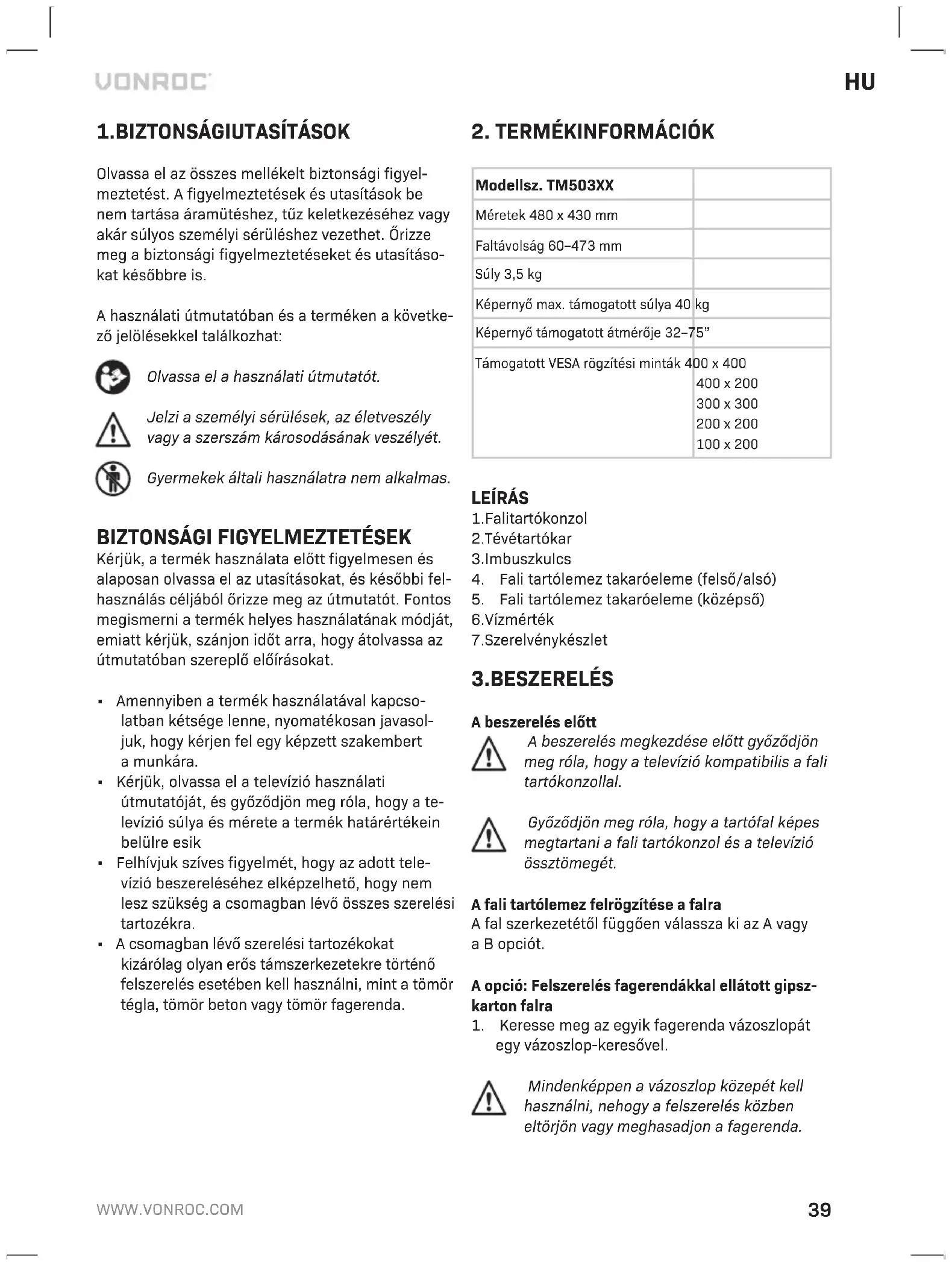

HASZNÁLATI ÚTMUTATÓ TM503XX Vonroc

HU Az eredeti használati útmutató fordítása 39

1. BIZTONSÁGIUTASÍTÁSOK

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Gyermekek általi használatra nem alkalmas.

BIZTONSÁGI FIGYELMEZTETÉSEK

Kérjük, a termék használata előtt figyelmesen és alaposan olvassa el az utasításokat, és későbbi felhasználás céljából őrizze meg az útmutatót. Fontos megismerni a termék helyes használatának módját, emiatt kérjük, szánjon időt arra, hogy átolvassa az útmutatóban szereplő előírásokat.

• Amennyiben a termék használatával kapcsolatban kétsége lenne, nyomatékosan javasoljuk, hogy kérjen fel egy képzett szakembert a munkára.
• Kérjük, olvassa el a televízió használati útmutatóját, és győződjön meg róla, hogy a televízió súlya és mérete a termék határértékein belülre esik
• Felhívjuk szíves figyelmét, hogy az adott televízió beszereléséhez elképzelhető, hogy nem lesz szükség a csomagban lévő összes szerelési tartozékra.
• A csomagban lévő szerelési tartozékokat kizárólag olyan erős támszerkezetekre történő felszerelés esetében kell használni, mint a tömör tégla, tömör beton vagy tömör fagerenda.

2. TERMÉKINFORMÁCIÓK

Modellsz. TM503XX
Méretek 480 x 430 mm
Faltávolság 60-473 mm
Súly 3,5 kg
Képernyő max. támogatott súlya 40 kg
Képernyő támogatott átmérője 32-75”
Támogatott VESA rögzítési minták 400 x 400
	400 x 200
	300 x 300
	200 x 200
	100 x 200

LEÍRÁS

1. Falitartókonzol
   2.Tévétartókar
   3.Imbuszkulcs
2. Fali tartólemez takaróeleme (felső/alsó)
3. Fali tartólemez takaróeleme (középső)
   6.Vízmérték
4. Szerelvénykészlet

3.BESZERELÉS

A beszerelés előtt

A beszerelés megkezdése előtt győződjön meg róla, hogy a televízió kompatibilis a fali tartókonzollal.

Győződjön meg róla, hogy a tartófal képes megtartani a fali tartókonzol és a televízió össztömegét.

A fali tartólemez felrögzítése a falra

A fal szerkezetétől függően válassza ki az A vagy a B opciót.

A opció: Felszerelés fagerendákkal ellátott gipsz-karton falra

1. Keresse meg az egyik fagerenda vázoszlopát egy vázoszlop-keresővel.

Mindenképpen a vázoszlop közepét kell használni, nehogy a felszerelés közben eltörjön vagy meghasadjon a fagerenda.

1. Jelöljön meg legalább három szerelőfuratot, referenciaként használja a fali tartókonzolt (1). A csomagban lévő vízmértékkel (6) ellenőrizze, hogy a fali tartókonzol (1) egyenes-e.
2. Fúrja elő a lyukakat minimum 55 mm mélységig egy 4,5 mm-es fúrószárral. Keményfába történő felszerelés esetén elképzelhető, hogy kicsit nagyobb átmérőre és mélyebb furatra lesz szükség.
3. Helyezze rá az alátéteket (W-C) az állványcsavarokra (W-A). Rögzítse fel a fali tartókonzolt (1) a falra az állványcsavarokkal (W-A).
4. A fali tartólemez takaróelemeinek (4/5) felszereléséhez először csúsztassa a helyére a felső és az alsó elemet (4) (lásd az F ábrát), azután rögzítse fel a középső elemet (5).

B opció: Felszerelés téglafalra

Győződjön meg róla, hogy a furatok elhelyezkedési pontján legalább 35 mm vastag a beton/tégla.

Kizárólag tömör betonba/téglába szabad befúrni. A kötőanyag habarcsba tilos belefúrni.

1. Jelöljön meg legalább három szerelőfuratot, referenciaként használja a fali tartókonzolt (1). A csomagban lévő vízmértékkel (6) ellenőrizze, hogy a fali tartókonzol (1) egyenes-e.
2. Fúrja ki a lyukakat minimum 60 mm mélységig egy 10 mm-es közetfúrószárral. A fúrás után tisztítsa ki a furatokat.
3. Az egyes furatokba teljesen illesszen be egy- egy tiplit (W-B). Szükség esetén kalapáccsal verje be a tiplit.
4. Helyezze rá az alátéteket (W-C) az állványcsavarokra (W-A). Rögzítse fel a fali tartólemezt (1) a falra az állványcsavarokkal (W-A).
5. A fali tartólemez takaróelemeinek (4/5) felszereléséhez először csúsztassa a helyére a felső és az alsó elemet (4) (lásd az F ábrát), azután rögzítse fel a középső elemet (5).

Rögzítőkarok felszerelése a televízióra (G ábra)

1. Egy második személy segítségével fektesse le a televíziót egy puha felületre, vigyázva, nehogy megkarcolódjon a televízió képernyője. Tekintse meg a televízió hátulját, és keresse meg a megfelelő rögzítési mintát.
   A televíziót ne helyezze kisebb felületre, mint ami a televízió mérete, hiszen ekkor berepedhet vagy megsérülhet a televízió képernyője.
2. Válogassa ki a csomagban lévő csavarokat (M-A és M-E között), és keresse meg a televízió hátulján lévő rögzítőfuratokba illő, megfelelő méretet. Próbálja ki, hogy kézzel legalább három teljes fordulattal meg tudja-e húzni a csavarokat. Ekkor még ne húzza meg teljesen a csavarokat.
   Ha a csavar behajtása közben ellenállásba ütközik, azonnal hagyja abba, és válasszon egy rövidebb csavart. Ha beleerőltet egy túl nagy méretű csavart, kárt tehet a televízióban (lásd a H ábrát).
3. A megfelelő méretű csavar kiválasztása után vegye ki a csavarokat a televízióból.
   Amennyiben az adott televízióhoz a cso-magban lévő csavarok közül egyik sem illik, a megfelelő csavar és alátét kiválasztásához látogasson el a helyi vasáruboltba.
4. Óvatosan helyezze rá a rögzítőkarokat (2) a televízió hátuljára. Ha a televízió hátulja domborított vagy homorított alakú, elképzelhető, hogy szükség lesz a csomagból egy vagy két távtartóra (M-G vagy M-H). Távtartó használata esetén hosszabb csavarra is szükség lehet. Ne feledje, a csavart minden esetben három teljes fordulattal be kell tudni hajtani.
5. Helyezze rá az univerzális alátéteket (M-F) a korábban kiválasztott csavarokra. Szerelje fel a rögzítőkarokat (2) a televízióra a csavarok segítségével. Ne húzza túl a csavarokat, hiszen ezzel kárt okozhat a televízióban.

A televízió felrögzítése a falra (I ábra)

1. Egy második személy segítségével óvatosan emelje fel a televíziót, és akassza rá a karokat (2) a fali tartókonzol (1) tetejére.
2. Lassan eressze lejebb a televízió alját addig, amíg a rögzítőkar (2) alja a fali tartólemez (1) aljába belecsúszva rögzül.
3. Miután a televízió a helyére került, a rögzítő-karok (2) alján lévő csavarok (8) meghúzásával rögzítse.

A dölésszög beállítása (J ábra)

1. Húzza ki teljesen a fali tartókonzolt, hogy könnyebben hozzáférjen a dőlésszög-beállító szerkezethez.
2. Kissé lazítsa meg a dőlésszög-beállító szerkezet csavarjait (9) a csomagban lévő imbuszkulccsal (3), hogy tetszés szerint be tudja állítani a tele-vízió dőlésszögét.
3. Amikor a televízió a kívánt helyzetben áll, a cs- avarok ismételt meghúzásával rögzítse.

A vízszintes helyzet beállítása (K ábra)

Néhány esetben a televízió vízszintbe helyezéséhez némi beállításra lehet szükség.

1. Húzza ki teljesen a fali tartókonzolt, hogy könnyebben hozzáférjen a szerkezethez.
2. Kérje meg a segédjét, hogy támassza alá a televíziót, és a rögzítőlemez mögött óvatosan lazítsa ki a négy csavart (10).

Amikor a csavarok már kissé kilazultak, a televízió vízszintes helyzetbe állítható. Nem ajánlott a csavarokat (10) teljesen levenni a rögzítőlemezról, mivel a vízszintes helyzet beállításához ez nem szükséges.

1. Állítsa a televíziót a kívánt helyzetbe, azután a csavarok (10) ismételt meghúzásával rögzítse a helyére.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC kapcsolattartójához.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk olyan egyéb garanciákat (sem kifejezett, sem hallgatólagos garanciákat, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen szavatosság hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A kereskedők jogorvoslata a nem megfelelő készülékek vagy alkatrészek javítására vagy cseréjére korlátozódnak.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
