MANUAL DE UTILIZADOR TM503XX Vonroc

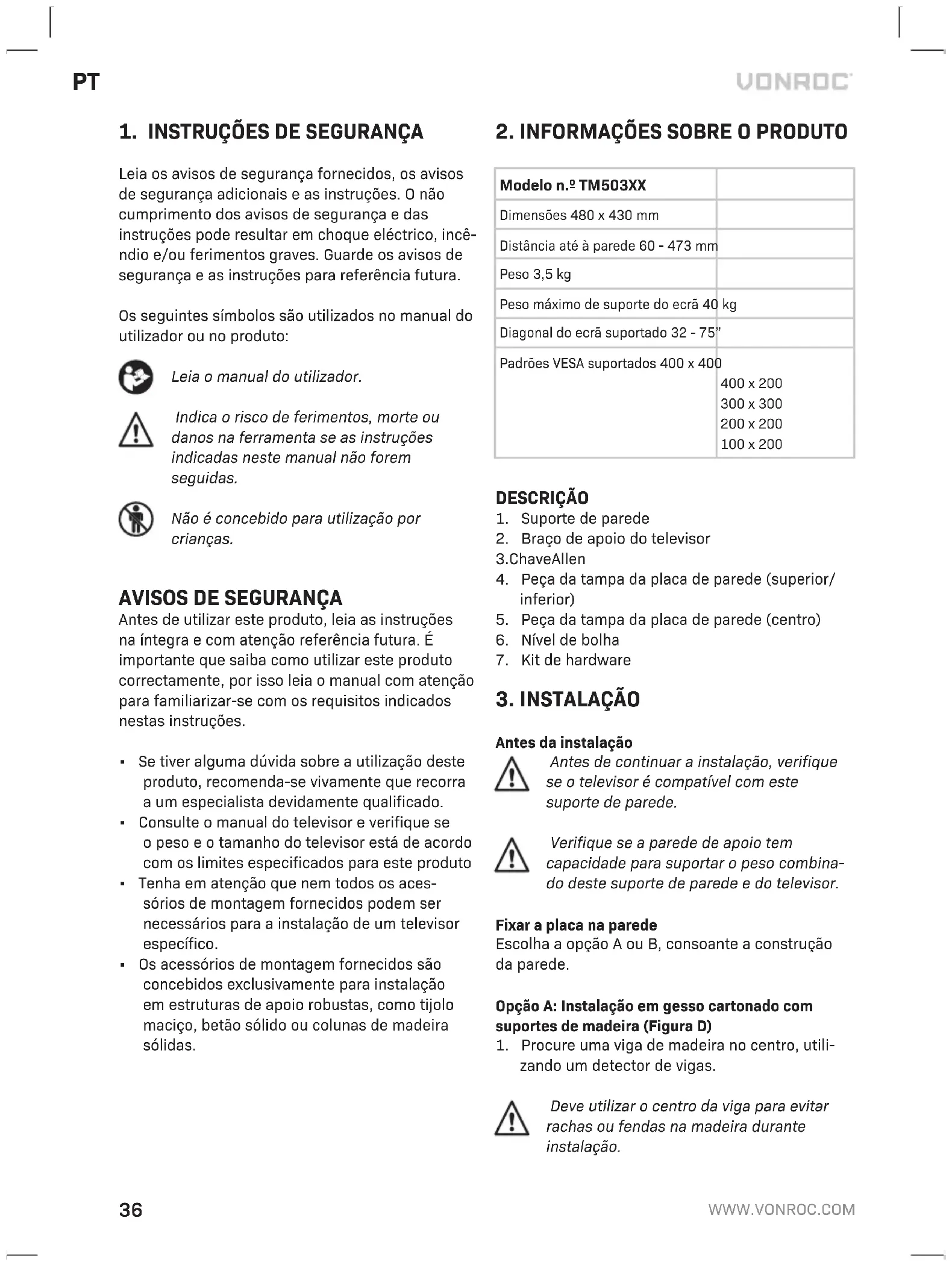

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. Onão cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incê- ndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia omanual do utilizador. Indica orisco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Não é concebido para utilização por crianças.

Antes de utilizar este produto, leia as instruções na íntegra e com atenção referência futura. É importante que saiba como utilizar este produto correctamente, por isso leia omanual com atenção para familiarizar-se com os requisitos indicados nestas instruções.

• Se tiver alguma dúvida sobre autilização deste produto, recomenda-se vivamente que recorra aum especialista devidamente qualificado.

• Consulte omanual do televisor e verifique se opeso e otamanho do televisor está de acordo com os limites especificados para este produto

• Tenha em atenção que nem todos os aces- sórios de montagem fornecidos podem ser necessários para ainstalação de um televisor específico.

• Os acessórios de montagem fornecidos são concebidos exclusivamente para instalação em estruturas de apoio robustas, como tijolo maciço, betão sólido ou colunas de madeira sólidas.

2. INFORMAÇÕES SOBRE OPRODUTO

Modelo n.º TM503XX Dimensões 480 x 430 mmDistância até à parede 60 - 473 mmPeso 3,5 kgPeso máximo de suporte do ecrã 40 kgDiagonal do ecrã suportado 32 - 75”Padrões VESA suportados 400 x 400400 x 200300 x 300200 x 200100 x 200 DESCRIÇÃO

1. Suporte de parede

2. Braço de apoio do televisor

4. Peça da tampa da placa de parede (superior/

5. Peça da tampa da placa de parede (centro)

Antes da instalação Antes de continuar ainstalação, verifique se otelevisor é compatível com este suporte de parede. Verifique se aparede de apoio tem capacidade para suportar opeso combina- do deste suporte de parede e do televisor. Fixar aplaca na parede Escolha aopção Aou B, consoante aconstrução da parede. Opção A: Instalação em gesso cartonado com suportes de madeira (Figura D)

1. Procure uma viga de madeira no centro, utili-

zando um detector de vigas. Deve utilizar ocentro da viga para evitar rachas ou fendas na madeira durante instalação.PT

2. Assinale, no mínimo, três furos de montagem,

utilizando osuporte de parede (1) como guia. Utilize onível de bolha (6) fornecido para garan- tir que osuporte de parede (1) está nivelado.

3. Faça furos iniciais auma profundidade mínima

de 55 mm utilizando uma broca de 4,5 mm. Se instalar em madeira dura, pode ser necessário um diâmetro ligeiramente maior e um furo mais profundo.

4. Coloque as anilhas (W-C) nos parafusos sex-

tavados (W-A). Fixe osuporte de parede (1) na parede com os parafusos sextavados (W-A).

5. Para instalar as peças da tampa da placa de pa-

rede (4/5), encaixe primeiro as peças superio- res e inferiores (4) no respectivo local (consulte aFigura F) e, em seguida, fixe apeça central (5). Opção B: Instalação em alvenaria (Figura E, F) Deve haver uma distância mínima de 35 mm da espessura de betão/tijolo em cada furo. Perfura apenas em betão sólido/tijolos. Não perfure juntas de argamassa.

1. Assinale, no mínimo, três furos de montagem,

utilizando osuporte de parede (1) como guia. Utilize onível de bolha (6) fornecido para garan- tir que osuporte de parede (1) está nivelado.

2. Faça furos iniciais auma profundidade mínima

de 60 mm utilizando uma broca de alvenaria de 10 mm. Limpe os furos depois de fazê-los.

3. Insira totalmente uma ariosta de betão (W-B)

em cada furo. Se necessário, bata na ariosta com um martelo.

4. Coloque as anilhas (W-C) nos parafusos sex-

tavados (W-A). Fixe aplaca de parede (1) na parede com os parafusos sextavados (W-A).

5. Para instalar as peças da tampa da placa de pa-

rede (4/5), encaixe primeiro as peças superio- res e inferiores (4) no respectivo local (consulte aFigura F) e, em seguida, fixe apeça central (5). Fixar os braços de montagem no televisor (Figura G)

1. Com aajuda de outra pessoa, vire otelevisor

ao contrário sobre uma superfície suave para não riscar oecrã do televisor. Procure na parte de trás do televisor opadrão de montagem adequado. Não coloque otelevisor para baixo numa mesa mais pequena do que otelevisor, porque pode rachar ou danificar oecrã do televisor.

2. Procure nos parafusos fornecidos (de

M-AaM-E) até encontrar um com otamanho correcto que encaixe nos furos de montagem do televisor. Verifique se consegue apertar os parafusos à mão pelo menos três voltas com- pletas. Não aperte os parafusos por completo. Se sentir resistência quando apertar oparafuso, deve parar de imediato e escolher um parafuso mais curto. Se forçar oaperto de um parafuso com tamanho excessivo, pode causar danos no televisor (consulte aFigura H)

3. Retire os parafusos do televisor depois de

escolher otamanho do parafuso correcto. Consulte ofornecedor local de hardware para obter os parafusos e anilhas correctos se nenhum dos parafusos fornecidos for adequado para oseu televisor.

4. Coloque com cuidado os braços de montagem

(2) na parte de trás do televisor. Se aparte de trás do televisor estiver curva ou integrada, pode ser necessário utilizar um ou mais dos es- paçadores fornecidos (M-G ou M-H). Se utilizar um espaçador, pode ser também necessário utilizar um parafuso mais comprido. Tenha em atenção que deve rodar oparafuso pelo menos três voltas completas (consulte aFigura H).

5. Coloque as várias anilhas (M-F) nos parafusos

seleccionados anteriormente. Monte os braços de montagem (2) no televisor utilizando os parafusos. Não aperte demasiado os parafusos, porque pode danificar otelevisor.38

1. Com aajuda de outra pessoa, levante com

até aparte inferior do braço de montagem (2) encaixar na parte inferior da placa de parede (1).

3. Quando otelevisor estiver no respectivo local,

fixe-o, apertando os parafusos (8) na parte inferior dos braços de montagem (2). Ajuste da oscilação (Figura J)

1. Abra osuporte de parede totalmente para fora

para permitir um acesso mais fácil ao mecanis- mo de oscilação.

2. Desaperte ligeiramente os parafusos (9) do

mecanismo de oscilação com achave Allen (3) fornecida, para que possa ajustar oângulo de inclinação do televisor para oângulo pretendido.

3. Quando otelevisor estiver na posição correcta,

aperte de novo os parafusos para fixá-lo. Regulação do nível (Figura K) Em algumas situações, pode ser necessário regular ligeiramente otelevisor.

1. Abra osuporte de parede totalmente para fora

para permitir um acesso mais fácil ao mecanis- mo.

2. Peça auma pessoa para segurar no televisor

e libertar com cuidado atensão nos quatros parafusos (10) atrás da placa de montagem. Depois de libertar atensão em cada parafuso, pode nivelar otelevisor. Aremoção total dos parafusos (10) da placa de montagem não é sugerida, porque não é necessário efectuar aregulação do nível.

3. Ajuste otelevisor para aposição correcta e

fixe-oapertando de novo os parafusos (10). GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais ele- vados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é apartir da data de compra original. Se oproduto apresentar qualquer falha durante este período devido aqual- quer defeito no material e/ou de mão-de-obra, contacte aVONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se aferramenta foi utilizada de maneira abusi- va, indevida ou amanutenção for efectuada de maneira;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui aúnica garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. AVONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. As soluções do fornecedor estão limitadas à reparação ou substituição de unidades ou peças que não estejam em conformidade. Oequipamento e omanual do utilizador estão su- jeitos aalterações sem aviso prévio. As especifica- ções podem ser alteradas sem aviso prévio.HU
