BEDIENUNGSANLEITUNG TM503XX Vonroc

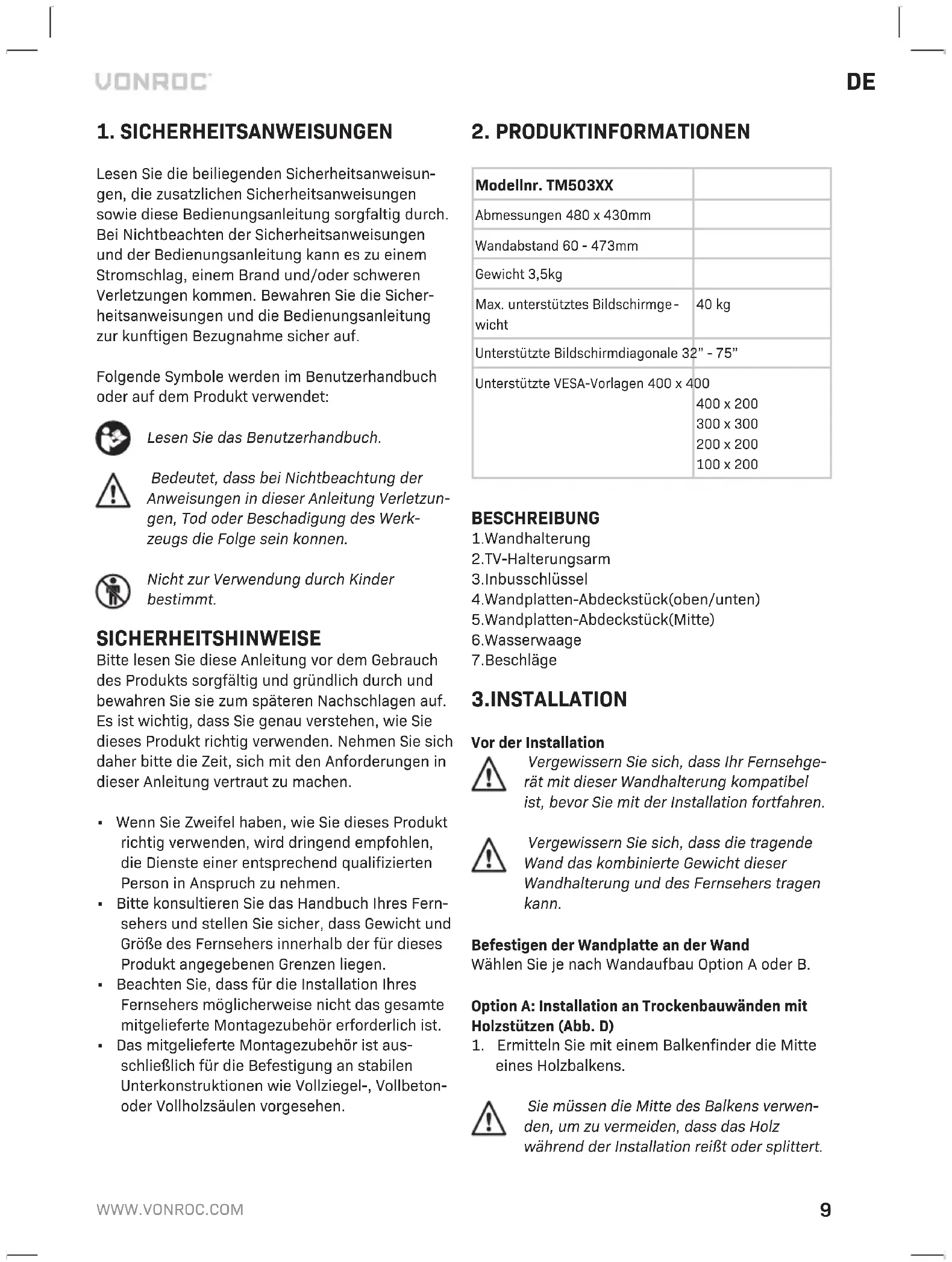

DE Übersetzung Der Originalbetriebsanleitung 09

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfaltig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein können.

Nicht zur Verwendung durch Kinder bestimmt.

SICHERHEITSHINWEISE

Bitte lesen Sie diese Anleitung vor dem Gebrauch des Produkts sorgfältig und gründlich durch und bewahren Sie sie zum späteren Nachschlagen auf. Es ist wichtig, dass Sie genau verstehen, wie Sie dieses Produkt richtig verwenden. Nehmen Sie sich daher bitte die Zeit, sich mit den Anforderungen in dieser Anleitung vertraut zu machen.

• Wenn Sie Zweifel haben, wie Sie dieses Produkt richtig verwenden, wird dringend empfohlen, die Dienste einer entsprechend qualifizierten Person in Anspruch zu nehmen.
• Bitte konsultieren Sie das Handbuch Ihres Fernsehers und stellen Sie sicher, dass Gewicht und Größe des Fernsehers innerhalb der für dieses Produkt angegebenen Grenzen liegen.
• Beachten Sie, dass für die Installation Ihres Fernsehers möglicherweise nicht das gesamte mitgelieferte Montagezubehör erforderlich ist.
• Das mitgelieferte Montagezubehör ist ausschließlich für die Befestigung an stabilen Unterkonstruktionen wie Vollziegel-, Vollbeton- oder Vollholzsäulen vorgesehen.

Modellnr. TM503XX
Abmessungen 480 x 430mm
Wandabstand 60 - 473mm
Gewicht 3,5kg
Max. unterstütztes Bildschirmgewicht	40 kg
Unterstützte Bildschirmdiagonale 32" - 75"
Unterstützte VESA-Vorlagen 400 x 400	400 x 200
	300 x 300
	200 x 200
	100 x 200

BESCHREIBUNG

1. Wandhalterung
   2.TV-Halterungsarm
   3.Inbusschlüssel
2. Wandplatten-Abdeckstück(oben/unten)
3. Wandplatten-Abdeckstück(Mitte)
   6.Wasserwaage
   7.Beschläge

3.INSTALLATION

Vor der Installation

Vergewissern Sie sich, dass Ihr Fernsehgerät mit dieser Wandhalterung kompatibel ist, bevor Sie mit der Installation fortfahren.

Vergewissern Sie sich, dass die tragende Wand das kombinierte Gewicht dieser Wandhalterung und des Fernsehers tragen kann.

Befestigen der Wandplatte an der Wand

Wählen Sie je nach Wandaufbau Option A oder B.

Option A: Installation an Trockenbauwänden mit Holzstützen (Abb. D)

1. Ermitteln Sie mit einem Balkenfinder die Mitte eines Holzbalkens.

Sie müssen die Mitte des Balkens verwenden, um zu vermeiden, dass das Holz während der Installation reißt oder splittert.

1. Markieren Sie mindestens drei Befestigungslöcher und verwenden Sie dabei die Wandhalterung (1) als Orientierungshilfe. Verwenden Sie die mitgelieferte Wasserwaage (6), um sicherzustellen, dass die Wandhalterung (1) waagerecht ist.
2. Bohren Sie die Löcher mit einem 4,5-mm-Bohrer auf eine Mindesttiefe von 55 mm vor. Bei der Installation in Hartholz kann ein etwas größerer Durchmesser und ein tieferes Loch erforderlich sein.
3. Setzen Sie die Unterlegscheiben (W-C) auf die Zugbolzen (W-A). Befestigen Sie die Wandhalterung (1) mit den Zugbolzen (W-A) an der Wand.
4. Zur Montage der Wandplatten-Abdeckstücke (4/5) schieben Sie zunächst das obere und untere Stück (4) in die richtige Position (siehe Abbildung F) und bringen dann das mittlere Stück (5) an.

Option B: Installation in Mauerwerk (Abb. E, F)

Vergewissern Sie sich, dass die tatsächliche Dicke des Betons/Ziegels an der Stelle jedes Lochs mindestens 35 mm beträgt.

Bohren Sie nur in massiven Beton/ Ziegelstein. Bohren Sie nicht in Mörtelfugen.

1. Markieren Sie mindestens drei Befestigungslöcher und verwenden Sie dabei die Wandhalterung (1) als Orientierungshilfe. Verwenden Sie die mitgelieferte Wasserwaage (6), um sicherzustellen, dass die Wandhalterung (1) waagerecht ist.
2. Bohren Sie die Löcher mit einem 10-mm-Mauerbohrer auf eine Mindesttiefe von 60 mm. Säubern Sie die Löcher nach dem Bohren.
3. Setzen Sie einen Betonanker (W-B) vollständig in jedes Loch ein. Klopfen Sie den Anker bei Bedarf mit einem Hammer ein.
4. Setzen Sie die Unterlegscheiben (W-C) auf die Zugbolzen (W-A). Befestigen Sie die Wandplatte (1) mit den Zugbolzen (W-A) an der Wand.
5. Zur Montage der Wandplatten-Abdeckstücke (4/5) schieben Sie zunächst das obere und untere Stück (4) in die richtige Position (siehe Abbildung F) und bringen dann das mittlere Stück (5) an.

Anbringen der Befestigungsarme am Fernsehgerät (Abb. G)

1. Legen Sie das Fernsehgerät mit Hilfe einer zweiten Person mit der Vorderseite nach unten auf eine weiche Unterlage, damit der Bildschirm nicht zerkratzt wird. Suchen Sie auf der Rückseite des Fernsehers nach dem passenden Befestigungsmuster.

Legen Sie das Fernsehgerät nicht mit der Vorderseite nach unten auf einen Tisch, der kleiner ist als das Fernsehgerät selbst, da dies zu Rissen oder Beschädigungen des Bildschirms führen kann.

1. Sortieren Sie die mitgelieferten Schrauben (M-A bis M-E), bis Sie die richtige Größe finden, die in die Befestigungslöcher auf der Rückseite des Fernsehers passt. Testen Sie, ob sich die Schrauben mindestens drei volle Umdrehungen von Hand anziehen lassen. Ziehen Sie die Schrauben aber noch nicht ganz fest.

Wenn Sie beim Drehen der Schraube einen Widerstand spüren, müssen Sie sofort aufhören und eine kürzere Schraube wählen. Das Eindrehen einer zu großen Schraube mit Kraftaufwand kann zu Schäden am Fernsehgerät führen (siehe Abbildung H).

1. Entfernen Sie die Schrauben wieder aus dem Fernsehgerät, wenn Sie die richtige Größe gefunden haben.

Besorgen Sie sich bei einem Eisenwaren-händler die richtigen Schrauben und Unterlegscheiben, wenn die mitgelieferten Schrauben nicht für Ihr Fernsehgerät geeignet sind.

1. Setzen Sie die Befestigungsarme (2) vorsichtig auf die Rückseite des Fernsehers auf. Wenn die Rückseite des Fernsehers gewölbt oder vertieft ist, müssen Sie möglicherweise auch einen oder mehrere der mitgelieferten Abstandshalter (M-G oder M-H) verwenden. Bei Verwendung von Abstandshaltern müssen Sie möglicherweise auch längere Schrauben verwenden. Beachten Sie, dass sich die Schrauben immer mindestens drei volle Umdrehungen drehen lassen müssen (siehe Abbildung H).

2. Setzen Sie die Multi-Unterlegscheiben (M-F) auf die zuvor ausgewählten Schrauben. Bringen Sie die Befestigungsarme (2) mit den Schrauben am Fernsehgerät an. Ziehen Sie die Schrauben nicht zu fest an, da dies zu Schäden am Fernsehgerät führen kann.

Befestigen des Fernsehers an der Wand (Abb. I)

1. Heben Sie das Fernsehgerät mit Hilfe einer zweiten Person vorsichtig an und haken Sie die Arme (2) über die Oberseite der Wandhalterung (1).
2. Senken Sie das Unterteil des Fernsehgeräts langsam ab, bis das Unterteil des Befestigungsarms (2) im Unterteil der Halterung (1) einrastet.
3. Sobald das Fernsehgerät an seinem Platz ist, sichern Sie es, indem Sie die Schrauben (8) an der Unterseite der Befestigungsarme (2) anziehen.

Neigungseinstellung (Abb. J)

1. Ziehen Sie die Wandhalterung vollständig nach außen, um den Zugang zum Kippmechanismus zu erleichtern.
2. Lösen Sie die Schrauben (9) des Kippmechanismus mit dem mitgelieferten Inbusschlüssel (3) leicht, damit Sie den Neigungswinkel des Fernsehers auf den gewünschten Winkel einstellen können.
3. Sobald das Fernsehgerät in der richtigen Position ist, ziehen Sie die Schrauben wieder an.

Waagerechte Anpassung (Abb. K)

In einigen Fällen kann eine leichte waagerechte Anpassung erforderlich sein, um den Fernseher auszurichten.

1. Ziehen Sie die Wandhalterung vollständig nach außen, um den Zugang zu dem Mechanismus zu erleichtern.
2. Bitten Sie eine zweite Person, das Fernsehgerät zu stützen, und lösen Sie vorsichtig die vier Schrauben (10) hinter der Befestigungsplatte.

Sobald die Spannung an jeder Schraube leicht gelockert ist, kann der Fernseher ausgerichtet werden. Es wird nicht empfohlen, die Schrauben (10) vollständig aus der Befestigungsplatte zu entfernen, da dies für die waagerechte Ausrichtung nicht erforderlich ist.

1. Bringen Sie das Fernsehgerät in die richtige Position und befestigen Sie es, indem Sie die Schrauben (10) wieder anziehen.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitatsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprünglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausfuhrung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Verarbeitungsmangeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kunden-dienst. Folgende Umstande sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleis.
• Das Werkzeug wurde übermasig beansprucht, missbrauchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewahrleistung des Unternehmens dar, sowohl ausdrucklich als auch implizit. Es gibt keine anderen ausdrucklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschaden. Die Rechtsmittel des Handlers beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankundigung andern.
