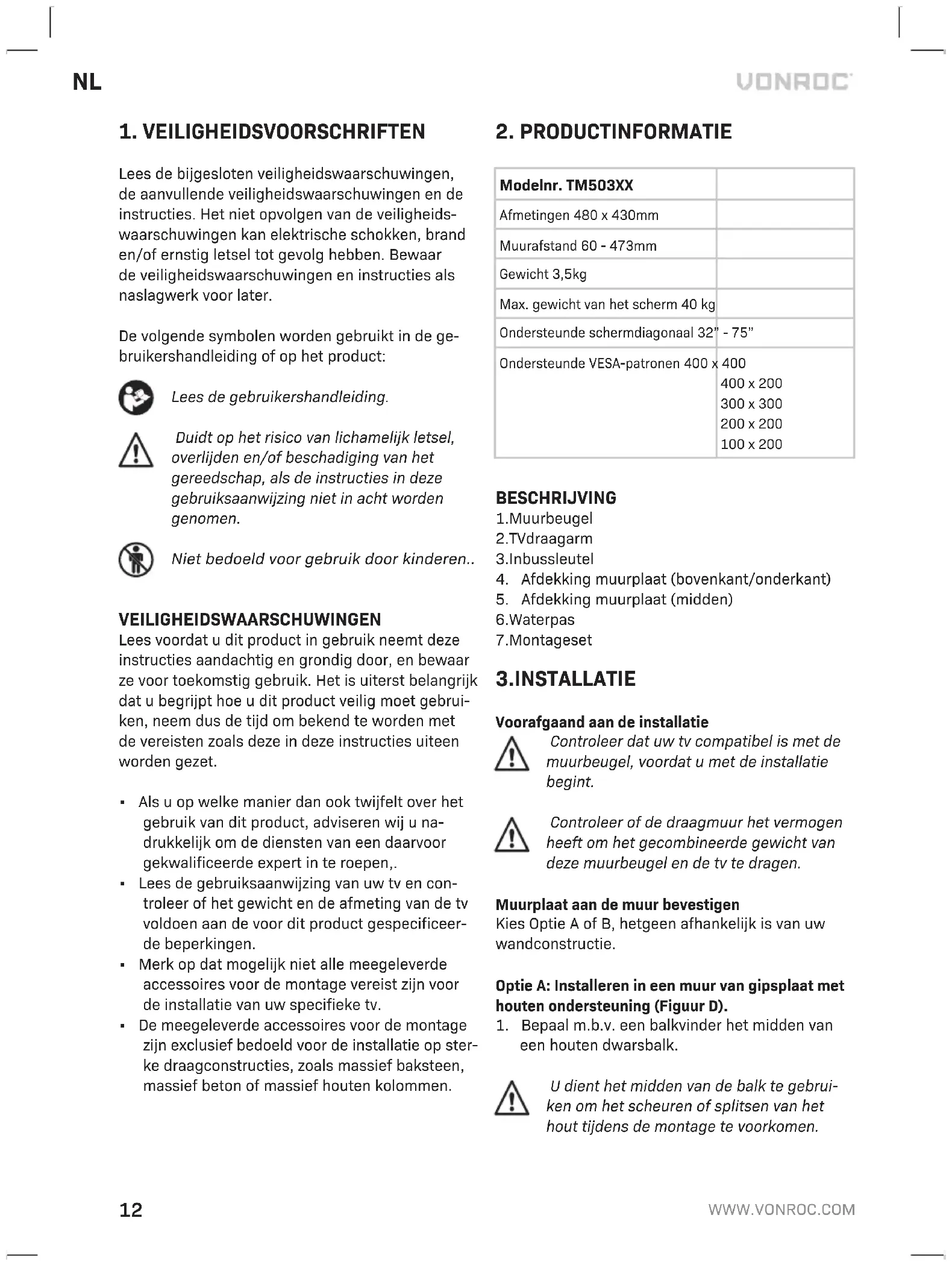

GEBRUIKSAANWIJZING TM503XX Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 12

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Duidt op het risico van lichamelijk letsel, overlijden en/of beschadiging van het gereedschap, als de instructies in deze gebruiksaanwijzing niet in acht worden genomen.

Niet bedoeld voor gebruik door kinderen..

Lees voordat u dit product in gebruik neemt deze instructies aandachtig en grondig door, en bewaar ze voor toekomstig gebruik. Het is uiterst belangrijk dat u begrijpt hoe u dit product veilig moet gebruiken, neem dus de tijd om bekend te worden met de vereisten zoals deze in deze instructies uiteen worden gezet.

• Als u op welke manier dan ook twijfelt over het gebruik van dit product, adviseren wij u nadrukkelijk om de diensten van een daarvoor gekwalificeerde expert in te roepen,.
• Lees de gebruiksaanwijzing van uw tv en controleer of het gewicht en de afmeting van de tv voldoen aan de voor dit product gespecificeerde beperkingen.
• Merk op dat mogelijk niet alle meegeleverde accessoires voor de montage vereist zijn voor de installatie van uw specifieke tv.
• De meegeleverde accessoires voor de montage zijn exclusief bedoeld voor de installatie op sterke draagconstructies, zoals massief baksteen, massief beton of massief houten kolommen.

Modelnr. TM503XX
Afmetingen 480 x 430mm
Muurafstand 60 - 473mm
Gewicht 3,5kg
Max. gewicht van het scherm 40 kg
Ondersteunde schermdiagonaal 32" - 75"
Ondersteunde VESA-patronen 400 x 400	400 x 200
	300 x 300
	200 x 200
	100 x 200

BESCHRIJVING

1.Muurbeugel
2.TVdraagarm
3. Inbussleutel
6. Waterpas
7. Montageset

1. Afdekking muurplaat (bovenkant/onderkant)

2. Afdekking muurplaat (midden)

3.INSTALLATIE

Voorafgaand aan de installatie

Controleer dat uw tv compatibel is met de muurbeugel, voordat u met de installatie begint.

Controleer of de draagmuur het vermogen heeft om het gecombineerde gewicht van deze muurbeugel en de tv te dragen.

Muurplaat aan de muur bevestigen

Kies Optie A of B, hetgeen afhankelijk is van uw wandconstructie.

Optie A: Installeren in een muur van gipsplaat met houten ondersteuning (Figuur D).

1. Bepaal m.b.v. een balkvinder het midden van een houten dwarsbalk.

U dient het midden van de balk te gebruiken om het scheuren of splitsen van het hout tijdens de montage te voorkomen.

1. Markeer minimaal drie montagegaten, waarbij u de muurbeugel (1) als richtlijn gebruikt. Gebruik de meegeleverde waterpas (6) om te controleren of de muurbeugel (1) recht is geplaatst.
2. Gaten met een minimale diepte van 55 mm voorboren met een boor van 4,5 mm. Als in hardhout wordt geïnstalleerd, kan een iets grotere diameter en dieper gat vereist zijn.
3. Plaats de sluitringen (W-C) op de grote houtschroeven (W-A). Bevestig de muurbeugel (1) met de grote houtschroeven (W-A) in de muur.
4. Om de afdekkingen van de muurplaat (4/5) te installeren, moeten eerst de delen van de boven- en onderkant (4) (zie Figuur F) op de juiste plaats worden geschoven, vervolgens dient het middelste deel (5) bevestigd te worden.

Optie B: Installatie in metselwerk (Figuur E, F)

Controleer of op de locatie van elk gat, een daadwerkelijke dikte van minimaal 35 mm van het beton/metselwerk aanwezig is.

Alleen in massief beton/steen boren. Niet in cementvoegen boren.

1. Markeer minimaal drie montagegaten, waarbij u de muurbeugel (1) als richtlijn gebruikt. Gebruik de meegeleverde waterpas (6) om te controleren of de muurbeugel (1) recht is geplaatst.
2. Met een boor voor metselwerk van 10 mm, gaten boren met een minimale diepte van 60 mm. De gaten reinigen na het boren.
3. In elk gat een betonanker (W-B) volledig in- steken. Indien noodzakelijk het anker met een hamer intikken.
4. Plaats de sluitringen (W-C) op de grote houtschroeven (W-A). Bevestig de muurplaat (1) met de grote houtschroeven (W-A) in de muur.
5. Om de afdekkingen van de muurplaat (4/5) te installeren, moeten eerst de delen van de boven- en onderkant (4) (zie Figuur F) op de juiste plaats worden geschoven, vervolgens dient het middelste deel (5) bevestigd te worden.

Montagearmen aan de tv bevestigen (Figuur G)

1. Samen met een tweede persoon de tv met de voorzijde omlaag gericht op een zachte ondergrond neerleggen, zodat het tv-scherm geen beschadigingen zal krijgen. Controleer de achterkant van uw tv om het juiste montagepatroon te vinden.

Plaats de tv niet met de voorzijde omlaag gericht op een tafel die kleiner is dan de tv zelf, omdat hierdoor het scherm van de tv kan beschadigen of breken.

1. Zoek door de meegeleverde schroeven (M-A t/m M-E) tot u het juiste formaat hebt gevonden dat exact in de montagegaten aan de achterkant van uw tv past. Test of de schroeven tenminste drie volledige slagen met de hand kunnen worden aangedraaid. De schroeven nog niet volledig aandraaien.

Als u tijdens het aandraaien van de schroeven enige weerstand ervaart, moet u direct stoppen en een kortere schroef gebruiken. Het geforceerd inschroeven van een te grote schroef kan uw tv mogelijk beschadigen (zie Figuur H).

1. Zodra u het juiste formaat schroef hebt gevonden, dient u de schroeven uit de tv te verwijderen.
   Ga naar uw plaatselijke gereedschapswinkel voor het juiste formaat van de schroeven en sluitringen als geen van de meegeleverde exemplaren op uw tv passen.
2. Plaats de montagearmen (2) voorzichtig op de achterkant van uw tv. Als de achterkant van uw tv gebogen of verzonken is, kan het zijn dat u een of meer van de meegeleverde afstandhouders (M-G of M-H) moet gebruiken. Als u een afstandhouder moet gebruiken, kan het zijn dat u ook een langere schroef nodig hebt. Vergeet niet dat het altijd mogelijk moet zijn om de schroef tenminste drie volledige slagen handmatig aan te draaien.
3. Plaats de diverse sluitringen (M-F) op de eerder geselecteerde schroeven. Bevestig de montagearmen (2) met de schroeven aan de tv. De schroeven niet te strak vast draaien, omdat dit uw tv kan beschadigen.

Tv aan de muur bevestigen (Figuur I)

1. Samen met een tweede persoon de tv voorzichtig omhoog tillen en de armen (2) over de bovenkant van de muurbeugel (1).
2. De onderkant van de tv geleidelijk verlagen totdat de onderkant van de montagearmen (2) in de onderkant van de muurbeugel (1) vergrendeld.
3. Zodra de tv op de juiste positie is geplaatst, dient u deze te bevestigen door de schroeven (8) aan de onderkant van de montagearmen (2) vast te draaien.

Aanpassen van de kanteling (Figuur J)

1. De muurbeugel volledig uitzetten om een gemakkelijkere toegang tot het kantelmechanisme te krijgen.
2. De schroeven (9) van het kantelmechanisme m.b.v. de meegeleverde inbussleutel (3) iets losdraaien, zodat u de hoek van kanteling van de tv aan de door u gewenste kanteling kan worden aangepast.
3. Zodra de tv in de juiste stand is gepositioneerd, dient u het geheel goed te bevestigen door de schroeven vervolgens weer aan te draaien.

Niveau-aanpassing (Figuur K)

Soms kan het nodig zijn om het volledig recht staan van de tv iets aan te passen.

1. Zet de muurbeugel volledig uit om een gemakkelijkere toegang tot het mechanisme te krijgen.
2. Vraag aan een tweede persoon om de tv te ondersteunen om vervolgens zelf de druk op de vier schroeven (10) achter de montageplaat voorzichtig iets te verminderen.

Zodra de druk op elke schroef iets is losgedraaid, kan de tv volledig recht worden gezet. Het volledig verwijderen van de schroeven (10) van de montageplaat wordt niet aanbevolen, omdat dit voor het recht zetten van de tv niet noodzakelijk is.

1. Pas de stand van de tv aan de door u gewenste positie aan en zet het vast door de schroeven (10) vervolgens weer aan te draaien.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC.

De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een niet-geautoriseerd servicecentrum.
• Normaleslijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.
• Er zijn niet-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON-ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
