| Tipo de producto | Soplador de secado profesional |
| Marca | Kärcher |
| Modelo | AB 20 Ec |
| Uso previsto | Secado de suelos, paredes, techos y alfombras/moquetas limpiados con agua |
| Dimensiones (L x A x H) | 376 x 353 x 370 mm |
| Peso | 7,1 kg |
| Tensión | 220-240 V |
| Frecuencia | 50 Hz |
| Fase | 1~ |
| Potencia | 120 W |
| Caudal de aire máx. | 1200 m³/h |
| Velocidad de rotación | 1450 min⁻¹ |
| Velocidad del flujo | 12 m/s |
| Nivel de presión acústica | 67 dB(A) |
| Longitud del cable | 7,5 m |
| Tipo de cable | H05RN-F 3x0,75 mm² |
| Materiales | Plástico, caucho |
| Funciones | 3 velocidades ajustables (mín, med, máx) |
| Seguridad | Interruptor principal, protección contra electrocución, parada automática en caso de fallo |
| Mantenimiento | Limpiar la rejilla del soplador regularmente; verificar el estado del cable; mantenimiento por SAT autorizado |
| Piezas de repuesto y reparabilidad | Piezas de repuesto originales disponibles en www.kaercher.com |
| Garantía | Según las condiciones del país, cubre los defectos de material y fabricación |
| Homologaciones | CE, conformidad con las normas EN |
Preguntas frecuentes - AB 20 Ec Kärcher
Preguntas de los usuarios sobre AB 20 Ec Kärcher
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aire acondicionado en formato PDF gratis! Encuentra tus instrucciones AB 20 Ec - Kärcher y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AB 20 Ec de la marca Kärcher.
MANUAL DE USUARIO AB 20 Ec Kärcher

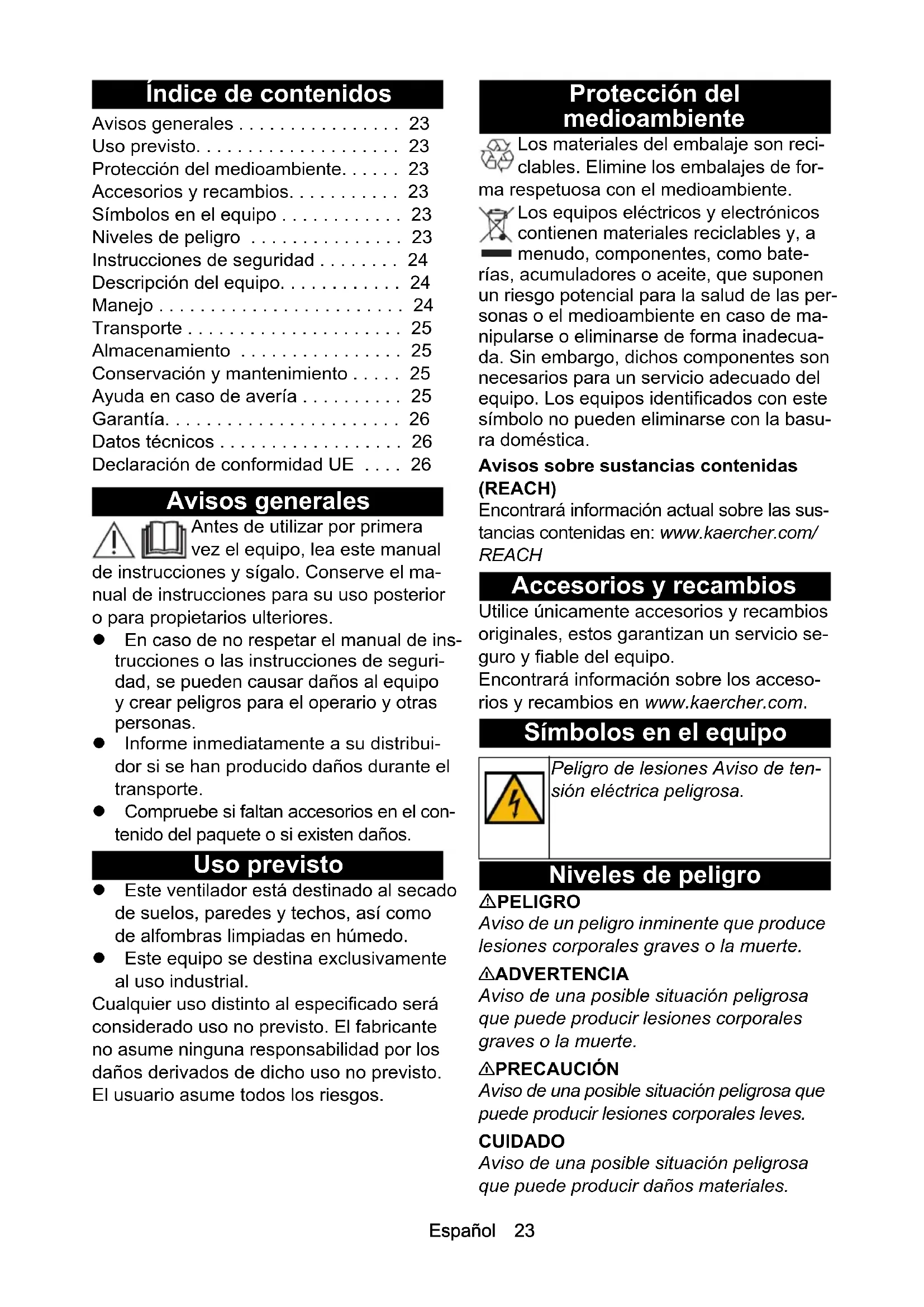

Índice de contenidos
Avisos generales 23
Uso previsto.... 23
Protección del medioambiente.....23
Accesorios y recambios..... 23
Símbolos en el equipo ..... 23
Niveles de peligro 23
Instrucciones de seguridad ..... 24
Descripción del equipo....24
Manejo 24
Transporte 25
Almacenamiento 25
Conservación y mantenimiento ..... 25
Ayuda en caso de avería ..... 25
Garantía. 26
Datos técnicos 26
Declaración de conformidad UE .... 26
Avisos generales
Antes de utilizar por primera vez el equipo, lea este manual de instrucciones y sigalo. Conserve el manual de instrucciones para su uso posterior o para propietarios ulteriores.
- En caso de no respetar el manual de instrucciones o las instrucciones de seguridad, se pueden causar daños al equipo y crear peligros para el operario y otras personas.
- Informe inmediatamente a su distribuidor si se han producido daños durante el transporte.
- Compruebe si faltan accesorios en el contenido del paquete o si existen daños.
Uso previsto
- Este ventilador está destinado al secado de suelos, paredes y techos, así como de alfombras limpiadas en húmedo.
- Este equipo se destina exclusivamente al uso industrial.
Cualquier uso distinto al especificado será considerado uso no previsto. El fabricante no asume ninguna responsabilidad por los daños derivados de dicho uso no previsto. El usuario asume todos los riesgos.
Protección del medioambiente
Los materiales del embalaje son reciclables. Elimine los embalajes de for-espetuosa con el medioambiente.
Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como bate- acumuladores o aceite, que suponen esgo potencial para la salud de las per- as o el medioambiente en caso de ma- larse o eliminarse de forma inadecua- Sin embargo, dichos componentes son esarios para un servicio adecuado del 100. Los equipos identificados con este polo no pueden eliminarse con la basu- doméstica.
Avisos sobre sustancias contenidas (REACH)
Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH
Accesorios y recambios
Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y recambios en www.kaercher.com.
Símbolos en el equipo
Peligro de lesiones Aviso de ten- sión eléctrica peligrosa.
Niveles de peligro
⚠️ PELIGRO
Aviso de un peligro inminente que produce lesiones corporales graves o la muerte.
ADVERTENCIA
Aviso de una posible situación peligrosa que puede producir lesiones corporales graves o la muerte.
⚠PRECAUCIÓN
Aviso de una posible situación peligrosa que puede producir lesiones corporales leves.
CUIDADO
Aviso de una posible situación peligrosa que puede producir daños materiales.
Instrucciones de seguridad
⚠ PELIGRO ● Nunca toque los conectores de red o el equipo con las manos húmedas. ● Inspeccione el cable de red para ver si presenta daños, p. ej. grietas o desgaste. Sustituya el cable de red dañado antes de futuros usos. ● No debe realizar modificaciones en el equipo.
⚠ ADVERTENCIA ●Utilice el equipo solo para su uso previsto. Al trabajar con el equipo, tenga en cuenta las condiciones locales y evite causar daños a terceras personas, sobre todo a niños. ●El equipo solo puede ser utilizado por personas formadas en el manejo del equipo o que hayan demostrado sus habilidades en el manejo y hayan recibido un encargo por escrito de su uso.
- El uso del equipo no es apto para personas con capacidades corporales, sensoriales o psíquicas limitadas o que carezcan de experiencia y/o conocimiento suficiente. • Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato. • Los niños no pueden utilizar el equipo.
⚠ PRECAUCIÓN ● Nunca deje el equipo sin supervisión, mientras que no esté desconectado y el conector de red no esté sacado. ● Compruebe el buen estado y la seguridad operacional del equipo con las direcciones de trabajo antes de cada servicio. No utilice el equipo si el estado no es adecuado. ● Las reparaciones y el montaje de los recambios solo debe realizarlos el servicio de postventa autorizado; de esta forma evitará riesgos.
CUIDADO ●El equipo no se debe usar al aire libre o parado.
Descripción del equipo
① Asa de transporte
②Interruptor del equipo
③ Carcasa del equipo
④ Almacenaje del cable
⑤Rejilla del ventilador en la salida de aire
⑥ Salida de aire
⑦Pie plegable
⑧Pata de goma
⑨Entrada de aire
⑩ Placa de características
⑪ Cable de red
Manejo
⚠️ PELIGRO
Agitación de gases y polvo
Peligro de incendio y de explosión
No utilice el equipo cerca de gases inflamables y polvos explosivos.
⚠️ PELIGRO
Intoxicación por humo
El humo aspirado ensucia el entorno.
No utilice el equipo cerca de fuego abierto.
Evite las emisiones de gases de escape cerca de la entrada de aire.
ADVERTENCIA
Lesiones por succiones fuertes
El equipo genera en la entrada de aire una succión fuerte en el que se puede aspirar objetos, prendas o cabello.
Respete la distancia con la entrada de aire.
ADVERTENCIA
Lesiones por caudales de aire fuertes
El equipo genera en la salida de aire un caudal fuerte de aire en el que pueden salir disparados objetos aspirados a gran velocidad.
Respete la distancia con la salida de aire.
Nota
Tome las medidas pertinentes para evitar movimientos progresivos del equipo en superficies planas.
Nota
Durante el montaje del equipo, preste atención a que la rejilla del ventilar se queda libre.
- Abrir las puertas y ventanas tanto como sea posible para mejorar la ventilación.
Colocar y alinear el equipo
 0° |  20° |  45° |  90° |
- Colocar el equipo en fondos llanos y alinear.
- En caso necesario, abrir el pie plegable.
Interruptor del equipo
| OFF Off | |
| 3 Potencia | máxima |
| 2 Potencia | media |
| 1 Potencia | mínima |
Conexión del equipo
- Enchufar el conector de red.
- Conectar el equipo.
Secado
- Realizar el secado
Desconexión del equipo
- Desconectar el equipo.
- Desenchufar el conector de red.
Transporte
△PRECAUCIÓN
Inobservancia del peso
Peligro de lesiones y daños
Tenga en cuenta el peso del equipo durante el transporte.
- Enrollar el cable de red alrededor del almacenaje del cable.
-
Portar el equipo por el asa de transporte.
-
Al transportar el equipo en vehículos, asegúrelo para evitar que resbale y vuelque conforme a las directrices vigentes.
Almacenamiento
△PRECAUCIÓN
Inobservancia del peso
Peligro de lesiones y daños
Tenga en cuenta el peso del equipo para su almacenamiento.
El equipo solo se puede almacenar en interiores.
Conservación y mantenimiento
⚠️ PELIGRO
Peligro de choques eléctricos
Lesiones al tocar piezas que conducen corriente
Desconecte el equipo.
El equipo se detiene
Lesiones por ventilador en marcha
Antes de los trabajos de mantenimiento y reparación, espere hasta que el ventilador esté completamente parado.
- Comprobar a diario si la rejilla del ventilador está sucia y limpiarla en caso necesario.
- Limpiar el las superficies del equipo con un paño húmedo.
Ayuda en caso de avería
⚠️ PELIGRO
Peligro de choques eléctricos
Lesiones al tocar piezas que conducen corriente
Desconecte el equipo.
El equipo se detiene
Lesiones por ventilador en marcha
Antes de los trabajos de mantenimiento y reparación, espere hasta que el ventilador esté completamente parado.
El ventilador no funciona
-
Comprobar el enchufe y el fusible de la alimentación de corriente.
-
Comprobar el cable de red y el conector de red del equipo.
- Conectar el equipo.
Servicio de postventa
Si no se puede solventar el fallo, el Servicio de postventa debe comprobar el equipo.
Garantía
En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)
Datos técnicos
| Conexión eléctrica | ||
| Tensión V 220- | 240 | |
| Frecuencia Hz 50 | ||
| Fase ~ 1 | ||
| Peso y dimensiones | ||
| Peso de servicio típico kg 7,1 | ||
| Longitud mm 376 | ||
| Anchura mm 353 | ||
| Altura | mm 370 | |
| Datos de potencia del equipo | ||
| Potencia | W | 120 |
| Volumen de aire (máx.) | m^3/h | 1200 |
| Número de revoluciones | 1/min | 1450 |
| Velocidad de flujo | m/s | 12 |
| Valores calculados | ||
| Nivel de presión acústica L_pA | dB(A) | 67 |
| Inseguridad K_pA | dB(A) | 1 |
| Cable de red | ||
| H05RN-F | mm^2 | 3x0,75 |
| Referencia (UE) | 6.907-701.0 | |
| Longitud del cable (UE) | m | 7,5 |
Reservado el derecho a realizar modificaciones.
Declaración de conformidad UE
Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta conformidad pierde su validez.
Producto: Ventilador
Tipo: AB 20 Ec
Directivas UE aplicables
2006/42/CE
2014/30/UE
Normas armonizadas aplicadas
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-80
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
EN ISO 12100: 2010
Normas nacionales aplicadas
Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.
Responsable de documentación: S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
Perigo de choque eléctrico
Perigo de choque eléctrico
Normas harmonizadas aplicadas
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-80
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
EN ISO 12100: 2010
