MANUAL DE USUARIO 3420 AA SKIL

Declaración de conformidad UE Sierra de calar sin cable Número de artículo Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las directivas y los reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de:

• Esta herramienta ha sido proyectada para efectuar cortes y recortes en madera, materiales sintéticos, planchas cerámicas y caucho, y es adecuada para efectuar cortes rectos y en curva con ángulos de inglete hasta 45°

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones

ELEMENTOS DE LA HERRAMIENTA

A Interruptor para encendido/apagado y control de velocidad B Botón para bloquear el interruptor C Palanca para seleccionar el modo de aserrado D Ranuras de ventilación E Sistema Clic para cambiar las hojas de sierra F Palanca para el ajuste de la base G Luz LED H Interruptor para soplador de polvo J Indicador del nivel de carga de la batería K Tornillo de ajuste L Tornillo de bloqueo M Adaptador para aspirador SEGURIDAD

- ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones entregadas con esta herramienta eléctrica. El incumplimiento de alguna de las instrucciones que guran a continuación puede ser causa de descargas eléctricas, incendios o lesiones graves. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. VINKKEJÄ

• Tämän työkalun standardin EN 62841 mukaisesti mitattu äänenpainotaso on 83,0 dB(A) ja äänenvoimakkuus 94,0 dB(A) (epävarmuus K = 5 dB), ja tärinä ✱ (triax- vektorisumma, epävarmuus K = 1.5 m/s²) ✱ laudan sahaus 4,0 m/s²40 y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves jas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base rme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se reere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

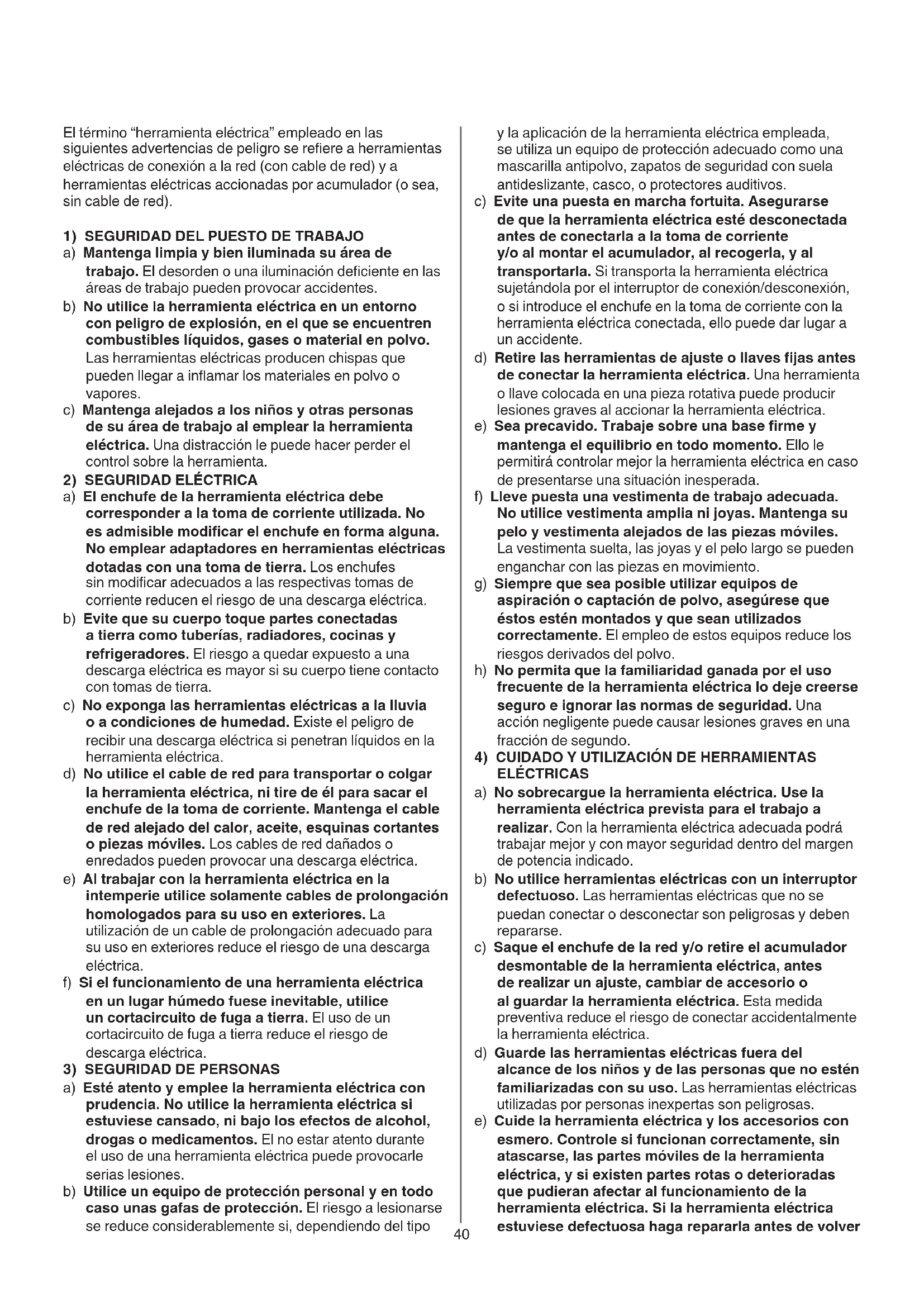

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deciente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modicar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modicar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo41

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS DE

• Sujete la herramienta eléctrica por las supercies de agarre aisladas al realizar trabajos en los que el accesorio o el tornillo pueda tocar conductores eléctricos ocultos (el contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica)

• Utilice abrazaderas u otro sistema práctico para asegurar y soportar la pieza de trabajo en una plataforma estable (si la sujeta con la mano o contra el cuerpo, queda inestable y puede perder el control sobre ella) GENERAL

• No trabaje materiales que contengan amianto (el amianto es cancerígeno)

• Esta herramienta no debe utilizarse por personas menores de 16 años

• El nivel de ruido, con la herramienta trabajando, podrá sobrepasar 85 dB(A); usar protectores auditivos

• Al procesar materiales que producen viruta, usar anteojos de protección

• El polvo del material, como la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y trastornos respiratorios al operador o a otras personas que se encontrasen en la zona); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados

• Extraiga la batería de la herramienta antes de realizar cualquier ajuste o cambiar los accesorios

• Antes de empezar a cortar, aparte todos los obstáculos que haya encima y debajo de la línea de corte

• Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

• Aparte las manos de la hoja de sierra durante la siega ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales

• Ponga atención al guardar su herramienta de que el motor esté apagado y las partes móviles se hayan detenido por completo BATERÍAS

• La batería proporcionada está parcialmente cargada (para garantizar la capacidad total de la batería cárguela completamente en el cargador antes de utilizar por primera vez la herramienta eléctrica) a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f) Mantenga los útiles limpios y alados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras y las supercies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las supercies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ACCIONADAS POR ACUMULADOR

a) Cargue los acumuladores únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Emplee únicamente los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. e) No emplee acumuladores o útiles dañados o modicados. Los acumuladores dañados o modicados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. f) No exponga un acumulador o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperatura sobre 130°C puede causar una explosión. g) Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especicado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especicado puede dañar el acumulador y aumentar el riesgo de incendio.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. b) No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.42

La luz LED G se enciende automáticamente cuando se activa el interruptor A

• Interruptor para soplador de polvo H

• Utilización de la herramienta - antes de poner en marcha la herramienta, asegúrese de que la parte delantera de la pata esté tendida sobre la pieza de trabajo - sujete la herramienta rmemente con ambas manos, de modo que tenga pleno control sobre ella todo el tiempo ! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris

- asegúrese de que la pata esté apoyada de manera que asiente rmemente en toda su supercie ! asegúrese de que la hoja esté completamente parada antes de levantar la herramienta de la pieza de trabajo - mantenga las ranuras de ventilación D

• Protección de la batería Apaga la herramienta o impide que la herramienta se encienda, cuando - la carga es demasiado elevada - la temperatura de la batería no se encuentra en el rango de temperatura operativa permitido de entre -20 y +50°C - la batería de ion-litio se encuentra casi vacía (para su protección frente a una descarga intensa) ! no continúe pulsando el interruptor de encendido después de que se apague automáticamente la herramienta; se puede dañar la batería

CONSEJOS DE APLICACIÓN

• Utilice las hojas de sierra adecuadas

! la herramienta acepta la mayoría de sierras hojas con inserción T y hojas con inserción U

• Para un corte preciso y recto, guíe la herramienta con la placa base a lo largo del borde de una pieza recta de madera

• Pretaladre antes un agujero antes de efectuar recortes

• Corte sin astillas - tape la línea de corte con varias capas de cinta de papel engomado ancho antes de cortar - ponga siempre el lado bueno de la pieza de trabajo hacia abajo

• Si desea más información, visite www.skil.com MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga siempre limpia la herramienta (sobre todo las ranuras de ventilación D

! extraiga la batería de la herramienta antes de la limpieza

• Si la palanca F se aoja durante el uso, ajuste el apriete de la palanca F

- ponga la palanca F en la posición intermedia

• Utilice únicamente los siguientes cargadores y baterías con esta herramienta - Batería SKIL: BR1*31**** - Cargador SKIL: CR1*31****

• No utilice la batería si está deteriorada, es necesario cambiarla

• No desarme la batería

• No exponga la herramienta/batería a la lluvia

• Temperatura ambiente permitida (herramienta/cargador/ batería): - durante la carga 4...40°C - durante el servicio –20...+50°C - durante el almacenamiento –20...+50°C EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/ BATERÍA

Lea el manual de instrucciones antes de utilizarla

Las baterías estallarán si se tiran al fuego, por ningún motivo caliente las baterías

Guarde la herramienta/cargador/batería en un lugar donde la temperatura no exceda los 50°C

No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos USO

• Recargue de la batería ! lea las instrucciones y la advertencias de seguridad entregadas con el cargador

• Extracción/instalación de la batería

• Indicador del nivel de batería

- pulse el botón indicador de nivel de la batería J para mostrar el nivel actual de carga.

- mueva el botón de bloqueo del interruptor B hacia la izquierda para desbloquear - pulse el interruptor A para poner en marcha la herramienta - suelte el interruptor A para detener la herramienta

• Control de velocidad para un arranque suave

- suelte el gatillo A para detener la herramienta - ponga el botón B en la posición correcta para impedir la puesta en marcha accidental de la herramienta

• Cambio de la hoja de sierra

! extraiga la batería de la herramienta antes de realizar cualquier ajuste o cambiar los accesorios ! insertar la hoja hasta el fondo con los dientes mirando hacia adelante

- la herramienta acepta la mayoría de sierras hojas con inserción T y hojas con inserción U

• Selección del modo de sierra

para ajustar el mecanismo pendular del corte preciso (= 0) hasta el corte rápido (=

- 1 posición (“0”) para el corte preciso en todos los materiales, recto + en curva - 3 posiciones para el corte rápido en diferentes materiales, solamente recto 1 = aluminio, plástico 2 = madera dura 3 = madera blanda ! seleccione siempre la posición “0” cuando se cortan materiales que producen astillas43

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com)

• Tenga presente que los daños debido a sobrecargas o al manejo inadecuado de la herramienta serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor) AMBIENTE

• No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo

llamará su atención en caso de necesidad de tirarlas RUIDOS / VIBRACIONES

• Realizando mediciones según EN 62841, el nivel de presión acústica de esta herramienta es 83,0 dB(A) y el nivel de potencia acústica es de 94,0 dB(A) (incertidumbre K = 5 dB), y la vibración ✱ (suma vectorial triaxial; incertidumbre K = 1,5 m/s²) ✱ cortando tablas de madera 4,0 m/s² ✱ cortando chapas de metal 3,0 m/s²

• Interruptor para soprador de pó H
