MANUAL DE UTILIZADOR 3420 AA SKIL

Declaração de conformidade CE Serra vertical sem fios Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

• Esta ferramenta é determinada para realizar cortes em madeira, plástico, metal, placas de cerâmica e borracha, e é apropriada para cortes rectos e curvados com ângulos de chanfradura até 45°

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções

A Interruptor para ligar/desligar e regulação da velocidade B Botão de xação do interruptor C Alavanca para selecção do modo de corte D Aberturas de ventilação E Sistema Clic para substituição de lâminas F Alavanca para ajuste da base G Luz LED H Interruptor para soprador de pó J Indicador do nível de carregamento da bateria K Parafuso do conjunto L Parafuso de xação M Adaptador para aspirador SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA

FERRAMENTAS ELÉTRICAS

- AVISO Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta eléctrica. O incumprimento de todas as instruções enumeradas abaixo poderá resultar em choque eléctrico, incêndio e/ou lesão grave. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

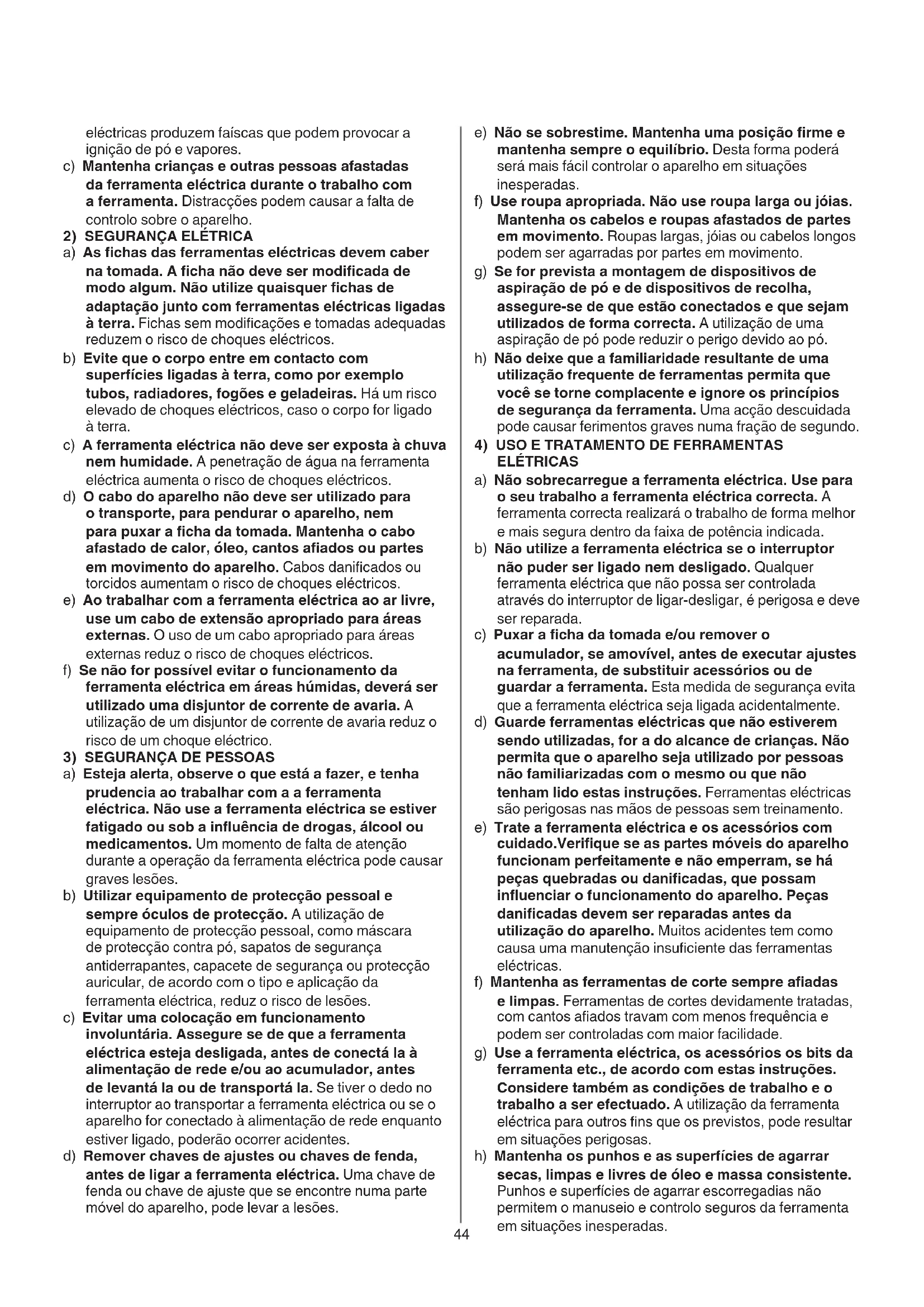

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inamáveis. Ferramentas - aoje el tornillo de bloqueo L con el destornillador PH2 en sentido antihorario - apriete el tornillo de ajuste K a mano con una llave Allen de 4 mm en sentido antihorario ! el tornillo de ajuste K presenta un roscado a izquierdas - apriete el tornillo de bloqueo L con el destornillador PH2 en sentido horario - apretar la palanca F

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a cha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danicadas, que possam inuenciar o funcionamento do aparelho. Peças danicadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre aadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controlo seguros da ferramenta em situações inesperadas. eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho.

2) SEGURANÇA ELÉTRICA

a) As chas das ferramentas eléctricas devem caber na tomada. A cha não deve ser modicada de modo algum. Não utilize quaisquer chas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, cantos aados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques eléctricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões.45 GENERAL

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

• O nível de ruído durante o trabalho pode exceder 85 dB(A); utilize protectores auriculares

• Utilizar óculos de protecção ao trabalhar com materiais com efeito de aparas

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extracção de pó, em função dos materiais que vão ser utilizados

• Retire a bateria da ferramenta antes de efectuar qualquer regulação ou mudar de acessório

• Retire todos os obstáculos que se encontram no topo superior e na parte inferior da peça a cortar antes de iniciar o trabalho

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

DURANTE A UTILIZAÇÃO

• Mantenha as mãos distantes da lâmina da serra enquanto a ferramenta estiver a trabalhar ACESSÓRIOS

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

• Não utilize lâminas que se encontrem rachadas, deformadas ou cagas

• Quando guardar a ferramenta, deverá certicar-se que o motor esta devidamente parado assim como todas as peças rotativas BATERIAS

• A bateria fornecida tem apenas carga parcial (para assegurar a capacidade total da bateria, carregue completamente a bateria no carregador antes de usar a sua ferramenta eléctrica pela primeira vez)

• Utilize apenas as seguintes baterias e carregadores com esta ferramenta - Bateria SKIL: BR1*31**** - Carregador SKIL: CR1*31****

• Não utilize baterias danicadas; devem ser substituídas imediatamente

• Não desmonte a bateria

• Não exponha a ferramenta/bateria à chuva

• Temperatura ambiente permitida (ferramenta/carregador/ bateria): - durante o carregamento 4...40°C - durante o funcionamento –20...+50°C - durante o armazenamento –20...+50°C EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA/ BATERIA

Leia o manual de instruções antes de utilizar o equipamento

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. e) Não use um acumulador ou uma ferramenta danicada ou modicada. Os acumuladores danicados ou modicados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. f) Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. Exposição ao fogo ou a uma temperatura acima de 130°C pode causar explosão. g) Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especicada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especicada pode danicar o acumulador e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. b) Nunca tente reparar acumuladores danicados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados. INSTRUÇÕES DE SEGURANÇA PARA SERRAS

• Segurar a ferramenta eléctrica pelas superfícies de punho isoladas ao executar trabalhos durante os quais o acessório ou o parafuso possam atingir cabos eléctricos escondidos (o contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta e levar a um choque eléctrico)

• Utilize os grampos ou outra forma prática para apoiar e xar a peça de trabalho numa plataforma estável (segurar o trabalho com a mão ou contra o corpo deixa a peça instável e pode provocar a perda de controlo)46 ! certique-se que a lâmina está completamente parada antes de retirar a ferramenta da peça a trabalhar - mantenha as aberturas de ventilação D

• Protecção da bateria Desliga a ferramenta ou impede a ferramenta de se ligar, quando - a carga é muito elevada - a temperatura da bateria não se encontrar dentro do intervalo de temperatura de funcionamento, entre -20 e +50°C - a bateria de iões de lítio está quase descarregada (para proteger contra descarga profunda) ! não continue a premir o interruptor de ligar/ desligar após a desactivação automática da ferramenta; pode danicar a bateria

CONSELHOS DE APLICAÇÃO

• Utilize as lâminas apropriadas

! a ferramenta aceita a maior parte das lâminas comuns de encabadouro em T ou em U

• Ao cortar metais, lubrique a lâmina regularmente com óleo adequado

• Para um corte direito e preciso, guie a ferramenta com a base sobre o bordo de madeira direita

• Faça primeiro um furo antes de realizar recortes

• Cortar sem aparas - cubra a linha de corte com várias camadas de ta adesiva larga antes de começar a cortar - coloque sempre a peça a trabalhar com a face virada para baixo

• Para mais informação, consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta sempre limpa (especialmente as ranhuras de respiração D

! retire a bateria da ferramenta antes de limpar

• Se a alavanca F se soltar durante a utilização, dena o aperto da alavanca F

- coloque a alavanca F na posição intermédia - desaperte o parafuso de xação L com a aparafusadora PH2 no sentido contrário aos ponteiros do relógio - aperte o parafuso do conjunto K manualmente com uma chave sextavada de 4 mm no sentido contrário ao ponteiros do relógio ! o parafuso do conjunto K usa um roscado para a esquerda - aperte o parafuso de xação L com a aparafusadora PH2 no sentido dos ponteiros do relógio - aperte a alavanca F

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

As baterias explodirão quando colocadas num fogo, por isso, não queime as baterias por nenhum motivo

Guarde a ferramenta/carregador/bateria em locais onde a temperatura não exceda os 50°C

Não deite ferramentas eléctricas e pilhas no lixo doméstico MANUSEAMENTO

• Recarga da bateria ! leia os avisos de segurança e as instruções fornecidos com o carregador

• Indicador de nível da bateria

- prima o botão do indicador de nível da bateria J para apresentar o nível actual da bateria.

- movimente o botão para bloqueio do interruptor B para a esquerda para desbloquear - prima o interruptor A para accionar a ferramenta - liberte o interruptor A para parar a ferramenta

• Regulação da velocidade para arranque suave

- liberte o interruptor de accionamento A para parar a ferramenta - coloque o botão B na posição certa para impedir o accionamento acidental da ferramenta

! retire a bateria da ferramenta antes de efectuar qualquer regulação ou mudar de acessório ! introduzir a lâmina até à profundidade máx. com os dentes voltados para a frente

- a ferramenta aceita a maior parte das lâminas comuns de encabadouro em T ou em U

• Selecção do modo de corte

para ajustar o movimento pendular do corte preciso (= 0) até à corte rápido (= 3) - 1 posição (“0”) para cortes precisos em todos materiais, rectos + curvos - 3 posições para cortes rápidos em diferentes materiais, apenas rectos 1 = alumínio, plástico 2 = madeira dura 3 = madeira branda ! seleccione sempre “0” quando cortar materiais susceptíveis de libertar aparas

A luz LED G acende automaticamente ao activar o interruptor A

- ligue o adaptador do aspirador M ao pé - ligue o tubo do aspirador ao adaptador do aspirador M

• Utilização da ferramenta - antes de ligar a ferramenta, certique-se que a parte frontal da base está bem assente sobre a peça a trabalhar - segure a ferramenta com ambas as mãos e assim terá sempre um controlo completo da mesma ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de xação cinzenta(s)

- certique-se que a base está apoiada sobre toda a superfície47 ELEMENTI UTENSILE

• Não se esqueça de que os danos provocados por sobrecarga ou manuseamento incorrecto da ferramenta estão excluídos da garantia (para mais informações sobre as condições da garantia da SKIL, consulte www.skil.com ou pergunte ao seu revendedor) AMBIENTE

• Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo

lhe avisará em caso de necessidade de arranja-las

• O nível de pressão sonora desta ferramenta, medido de acordo com a EN 62841, é de 83,0 dB(A) e o nível de potência acústica é de 94,0 dB(A) (incerteza K = 5 dB), e a vibração ✱ (soma do vector triax; incerteza K = 1,5 m/s²) ✱ serrar tábua 4,0 m/s² ✱ serrar chapa metálica 3,0 m/s²

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
