NAUDOJIMO INSTRUKCIJA 3420 AA SKIL

ES atitikties deklaracija Belaidis siaurapjūklis Gaminio numeris Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma:

• Šiuo prietaisu galima atlikti pjūvius bei išpjovimus medienoje, plastmasėje, metale, keraminėse plytelėse bei gumoje; gali būti atliekami tiesūs arba gūriniai pjūviai - statmenai arba 45° kampu

• Šis įrankis neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją

A Jungiklis įjungimui/išjungimui ir greičiui valdyti B Jungiklio ksatorius C Svirtis pjovimo režimui pasirinkti D Ventiliacinės angos E Pjūklelio keitimo sistema Clic F Svirtis slankiosios atramos reguliavimui G Šviesos diodas H Pjuvenų nupūtimo įtaiso jungiklis J Akumuliatoriaus įkrovos indikatorius K Nustatyti varžtą L Užksuoti varžtą M Dulkių nusiurbimo atvamzdį SAUGA

BENDRIEJI ELEKTRINIŲ ĮRANKIŲ SAUGOS ĮSPĖJIMAI

- ĮSPĖJIMAS Perskaitykite visus su šiuo elektriniu prietaisu pateiktus saugos perspėjimus, instrukcijas, paveikslėlius ir specikacijas. Nepaisant toliau pateiktų instrukcijų galite patirti elektros smūgį, įvykti gaisras ir / ar patirti rimtų sužalojimų. Išsaugokite visus įspėjimus ir instrukcijas ateičiai. Terminas „elektros įrankis“ įspėjimuose reiškia jūsų iš elektros tinklo (laidais) maitinamus įrankius arba elektros įrankius, veikiančius nuo baterijų (belaidžius).

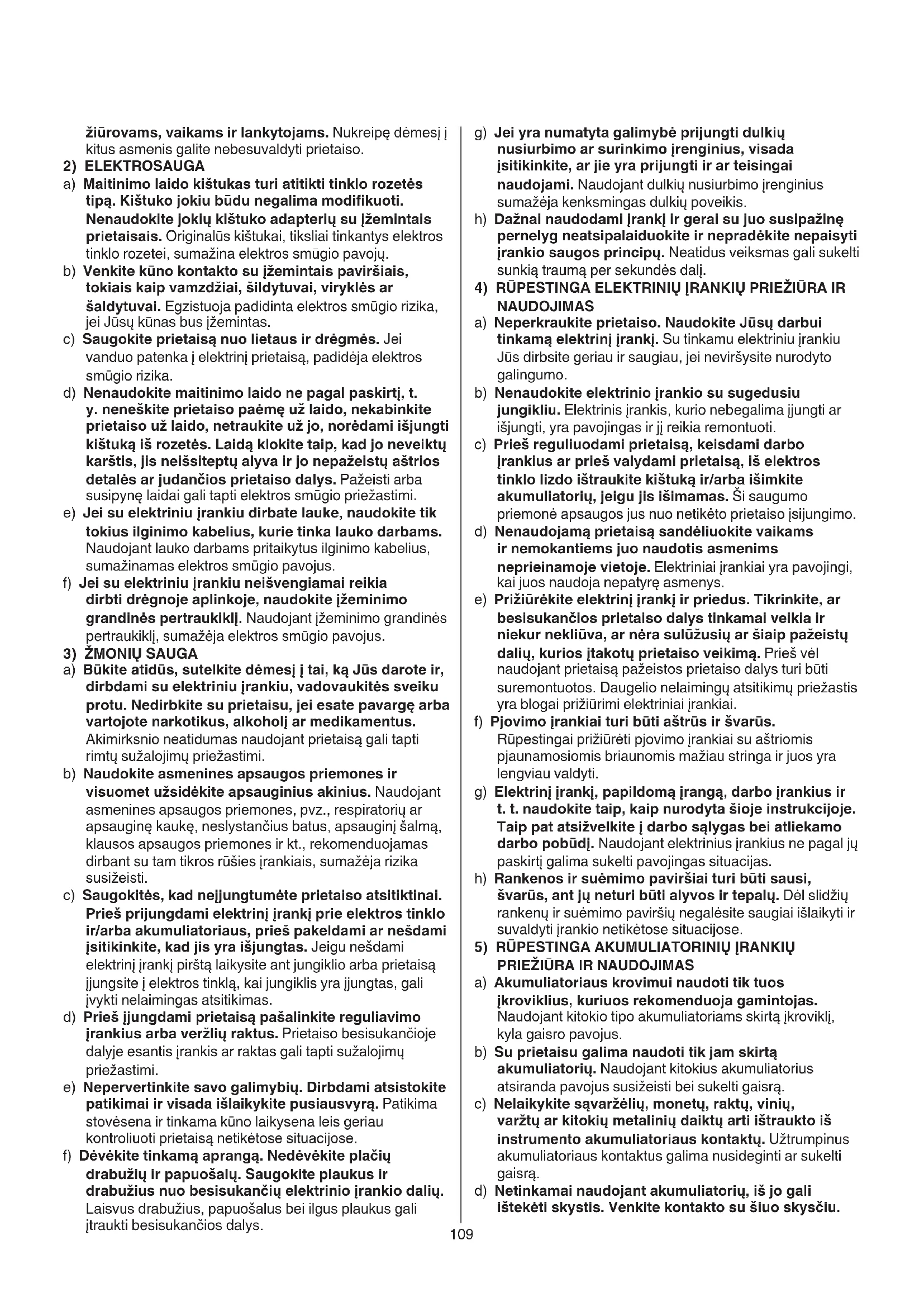

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. c) Dirbdami su elektriniu įrankiu neleiskite šalia būti

NAUDOJIMAS a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo. d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

a) Akumuliatoriaus krovimui naudoti tik tuos įkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą įkroviklį, kyla gaisro pavojus. b) Su prietaisu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius atsiranda pavojus susižeisti bei sukelti gaisrą. c) Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš instrumento akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. d) Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modikuoti. Nenaudokite jokių kištuko adapterių su įžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų. b) Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus įžemintas. c) Saugokite prietaisą nuo lietaus ir drėgmės. Jei vanduo patenka į elektrinį prietaisą, padidėja elektros smūgio rizika. d) Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus. f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi. b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti. c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. d) Prieš įjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi. e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose. f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.110 PRIEŠ EKSPLOATACIJĄ

• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite EKSPLOATACIJA

• Nekiškite rankų prie pjūklelio, kuomet prietaisas yra įjungtas PRIEDAI

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo atveju, jei naudojama originali papildoma įranga ir priedai

• Nenaudokite įtrūkusių, sulenktų ar atšipusių pjūklelių PO EKSPLOATACIJOS

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos AKUMULIATORIAI

• Pridedama baterija yra iš dalies įkrauta (norint užtikrinti baterijos galingumą, visiškai įkraukite bateriją įkroviklyje prieš pirmą kartą naudodami elektrinį įrankį)

• Naudokite tik tokias kartu su šiuo prietaisu tiekiamas baterijas - „SKIL“ baterija: BR1*31**** - „SKIL“ įkroviklis: CR1*31****

• Nenaudokite pažeistų akumuliatorių baterijų, jas būtina pakeisti

• Negalima išmontuoti baterijos

• Jokiu būdu nepalikite prietaiso / baterijų, kai lyja

• Leidžiamoji aplinkos temperatūra (prietaiso/kroviklio/ akumuliatorių): - įkraunant 4...40°C - įrankiui veikiant –20...+50°C - sandėliuojant –20...+50°C

Prieš naudodami įrankį perskaitykite instrukcijų vadovą

Įmesti į ugnį akumuliatoriai sprogsta, jų nedeginkite jokiais sumetimais

Patalpos, kurioje laikomas prietaisas, akumuliatorių kroviklis ar akumuliatorius, temperatūra neturi viršyti 50°C

Nemeskite elektrinių įrankių ir baterijos į buitinių atliekų konteinerius NAUDOJIMAS

• Akumuliatoriaus įkrovimas ! Skaitykite saugos įspėjimus ir instrukcijas, pateiktas kartu su įkrovikliu

• Baterijų išėmimas ir įdėjimas

• Akumuliatoriaus įkrovos indikatorius

- paspauskite baterijos lygio indikatoriaus mygtuką J, kad būtų rodomas dabartinis baterijos įkrovos lygis.

• Įjungimas/išjungimas

- perjunkite jungiklio ksavimo mygtuką B į kairę, norėdami atrakinti - paspauskite jungiklį A, kad paleistumėte įrankį - atleidimo jungiklis A, skirtas sustabdyti įrankiui

• Greičio reguliavimas, švelniai pradedant gręžimą

- atleiskite jungiklį, A norėdami sustabdyti įrankį - nustatykite mygtuką B tinkamoje padėtyje, kad netyčia neįjungtumėte įrankio

• Pjūklelio įdėjimas bei keitimas

! atlikdami bet kokius pakeitimus arba pavyzdžiui keisdami priedus, išimkite bateriją Jei skystis pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis - nedelsiant kreipkitės į gydytoją. Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimus. e) Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumų pavojų. f) Saugokite akumuliatorių arba įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130°C temperatūrą, jis gali sprogti. g) Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

a) Prietaisą turi remontuoti tik kvalikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus. b) Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

• Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų (palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis)

• Dirbinį prie stabilaus pagrindo pritvirtinkite spaustuvais ar kitomis tinkamomis priemonėmis (rankoje laikomas ar į kūną atremtas dirbinys yra nestabilus ir galite nesuvaldyti jo arba įrankio) BENDROJI DALIS

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų

• Darbo metu triukšmo lygis gali viršyti 85 dB(A); naudoti klausos apsaugos priemones

• Jeigu apdirbant medžiagas susidaro daug drožlių, dirbkite su apsauginiais akiniais

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti

• Atlikdami bet kokius pakeitimus arba pavyzdžiui keisdami priedus, išimkite bateriją111

PRIEŽIŪRA / SERVISAS

• Šis įrankis neskirtas profesionaliam naudojimui

• Periodiškai valykite prietaisą (ypač ventiliacines angas

! prieš valant, išimkite bateriją iš įrankio

• Jei naudojimo metu svirtis F atsilaisvina, nustatykite svirties priveržimą F

- nustatykite svirtį F į vidurinę padėtį - atlaisvinkite ksavimo varžtą L, naudodami PH2 varžtą ir sukdami prieš laikrodžio rodyklę - priveržkite rinkinio varžto K kaištį 4 mm kampiniu raktu, sukdami prieš laikrodžio rodyklę ! rinkinio varžto K nustatymas kairiniam sriegiui - priveržkite rinkinio varžtą L, sukdami PH2 pagal laikrodžio rodyklę - vėl užveržti svirtelę F

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL rmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)

• Turėkite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės į jus aptarnaujantį prekybos atstovą) APLINKOSAUGA

• Nemeskite elektrinių įrankių, baterijos, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms) - pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - apie tai primins simbolis

, kai reikės išmesti atitarnavusį prietaisą

TRIUKŠMINGUMAS / VIBRACIJA

• Išmatuotas pagal EN 62841, šio instrumento garso slėgio lygis yra 83,0 dB(A), garso galios lygis 94,0 dB(A) (neapibrėžtis K = 5 dB), vibracija ✱ (triašio vektoriaus suma; neapibrėžtis K = 1,5 m/s²) ✱ plokščių pjovimas 4,0 m/s² ✱ metalo lakštų pjovimas 3,0 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis ! apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis ! pjūklelį įstatykite iki galo, danteliais į priekį

- prietaisui tinka beveik visi įprastiniai pjūkleliai su T formos arba U formos kotu

• Pjovimas pavertus pjūklelį 45° kampu

• Pjūklo režimo pasirinkimas

pasirinkite norimą švytuoklinio judesio amplitudę (nuo padėties “0”, skirtos tiksliems pjūviams, iki padėties “3”, skirtos pjauti greitai) - 1 padėtis (“0”) skirta tiksliai pjauti visas medžiagas, atliekant tiesius ir gūrinius pjūvius - 3 padėtis-greitiems pjūviams skirtingose medžiagose, pjaunant tik tiesias linijas 1 = aliuminiui, plastikui 2 = kietai medienai 3 = minkštai medienai ! pjaunant greitai skylančias medžiagas, reikia rinktis padėtį “0”

LED lemputė G automatiškai užsidega, kai įjungiamas jungiklis A

• Pjuvenų nupūtimo įtaiso jungiklis H

- prijunkite dulkių siurblio adapterį M prie kojelės - prijunkite dulkių siurblio žarną prie dulkių siurblio adapterio M

• Prietaiso naudojimas - prieš įjungiant prietaisą atraminė plokštė priekine dalimi turi būti uždėta ant ruošinio - prietaisą visuomet laikykite abiem rankomis, kad dirbdami galėtumėte jį kontroliuoti ! dirbdami laikykite prietaisą už pilkos spalvos suėmimo vietos(-ų)

- įsitikinkite, kad atraminė plokštė pjovimo metu yra visu paviršiumi prigludusi prie ruošinio ! prieš atitraukdami prietaisą nuo ruošinio įsitikinkite, kad pjūklo diskas visiškai sustojo - ventiliacines angas D

• Akumuliatoriaus apsauga Įrankį išjungia arba neleidžia įjungti prietaiso, jeigu - apkrova yra per didelė - akumuliatoriaus temperatūra nėra leistiname darbinės temperatūros diapazone (nuo -20 iki +50°C) - beveik išsekus ličio-jonų akumuliatoriui (saugant nuo neleistino iškrovimo) ! jei instrumentas išsijungė automatiškai, nelaikykite nuspaudę jo jungiklio, nes taip galima sugadinti akumuliatorių NAUDOJIMO PATARIMAI

• Naudokite tinkamus pjūklelius

! prietaisui tinka beveik visi įprastiniai pjūkleliai su T formos arba U formos kotu

• Pjaudami metalą periodiškai sutepkite pjūklelį alyva

• Norėdami lygiai išpjauti tiesią liniją, kaip liniuotę galite panaudoti tiesią medinę juostelę, prie kurios priglaudę atraminės plokštės kraštą, veskite prietaisą pjūvio linijos kryptimi

• Norėdami padaryti išpjovas viduryje ruošinio, prieš tai išgręžkite jame skylę

• Pjovimas be atplaišų - prieš pjaudami pjūvio liniją užklijuokite keliais sluoksniais lipnios juostos - apverskite ruošinį gerąja puse į apačią
