BRUKSANVISNING 3420 AA SKIL

• Dette verktøyet er beregnet til å utføre utskjæringer og kappinger i tre, kunststo, metall, keramikkplater og gummi, og er egnet til rette snitt og kurvesnitt med en gjæringsvinkel på opp til 45°

• Dette verktøyet er ikke beregnet på profesjonell bruk

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. VERKTØYELEMENTER

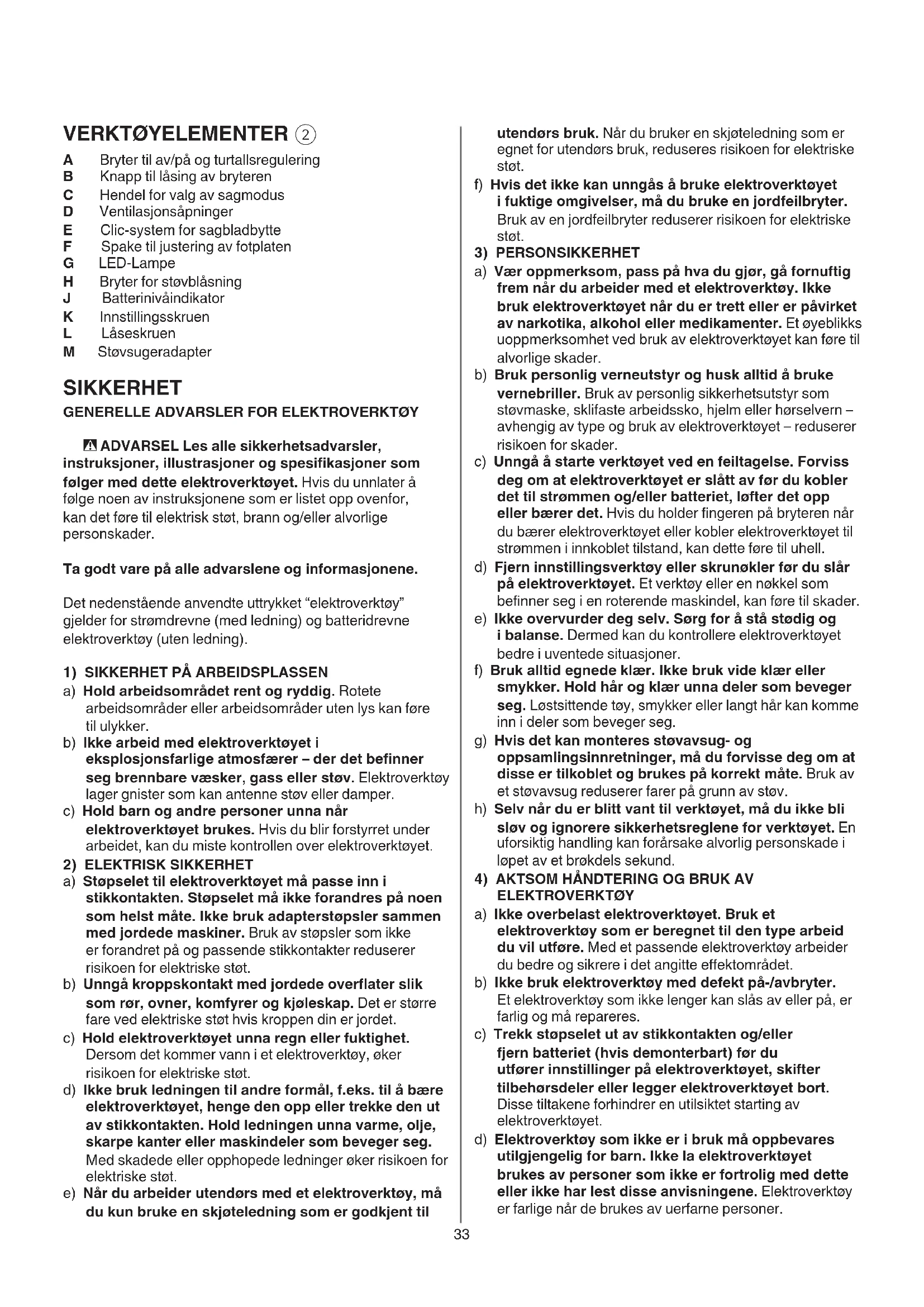

A Bryter til av/på og turtallsregulering B Knapp til låsing av bryteren C Hendel for valg av sagmodus D Ventilasjonsåpninger E Clic-system for sagbladbytte F Spake til justering av fotplaten G LED-Lampe H Bryter for støvblåsning J Batterinivåindikator K Innstillingsskruen L Låseskruen M Støvsugeradapter SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTØY

- ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesikasjoner som følger med dette elektroverktøyet. Hvis du unnlater å følge noen av instruksjonene som er listet opp ovenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsfarlige atmosfærer – der det benner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til34

• Bruk klemmer eller andre praktiske måter å sikre og støtte arbeidsstykket til et stødig underlag (å holde arbeidsstykket i hånden eller mot kroppen gjør det ustødig og kan føre til tap av kontroll) GENERELL

• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)

• Verktøyet må ikke brukes av personer under 16 år

• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern

• Bruk beskyttelsesbriller ved arbeider med material som lager is

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

• Fjern batteriet fra verktøyet før du foretar noen justeringer eller endrer tilbehør

• Rydd unna alle hindringer i arbeidsområdet før du begynner å sage

• SKIL kan kun garantere et feilfritt verktøy dersom original- tilbehør brukes

• Bruk aldri skjevt, deformert eller sløvt sagblad ETTER BRUK

• Når du setter bort verktøyet må bryteren slås av, bevegelige deler må være helt stoppet BATTERIENE

• Batteriet leveres delvis ladet (for å få batteriets fulle kapasitet, lad batteriet helt opp ved bruk av batteriladeren før verktøyet tas i bruk for første gang)

• Bare bruk følgende batterier og ladere med dette verktøyet - SKIL-batteri: BR1*31**** - SKIL-lader: CR1*31****

• Ikke utsett verktøyet/batteriet for regn

• Tillatt omgivelsestemperatur (verktøy/lader/batteri): - ved lading 4...40 °C - ved drift –20...+50 °C - ved lagring –20...+50 °C e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. h) Hold håndtak og gripeater tørre, rene og uten olje eller fett. Glatte håndtak og gripeater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

a) Lad batteriet kun opp i ladere som er anbefalt av produsenten. Det oppstår brannfare hvis en lader som er egnet til en bestemt type batterier, brukes med andre batterier. b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modisert. Ødelagte eller modiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon. g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesiserte temperaturområdet, kan skade batteriet og øke brannfaren.

a) Maskinen din skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet. b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.35 - hold ventilasjonsåpningen D

• Batterivern Slår av verktøyet eller hindrer at verktøyet slås på, når - belastningen er for høy - batteriets temperatur ikke er innenfor tillatt driftstemperaturområde på -20 til 50 °C - lithium-ion batteriet er nesten utladet (til vern mot dype utladninger) ! ikke fortsett å skru verktøyet av og på etter at det er slått av automatisk; dette kan skade batteriet BRUKER TIPS

! de este vanlige sagblad med T-tange eller U-tange kan brukes sammen med verktøyet

• Bor først et hull før man starter saging av utskjæringer

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Verktøyet skal alltid holdes rent (gjelder spesielt for ventilasjonssporene D

! ta batteriet ut av verktøyet før rengjøring

- sett spaken F i midtre posisjon - løsne låseskruen L med PH2-skrutrekker not klokken - stram innstillingsskruen K ngerstramt med en 4 mm sekskantnøkkel mot klokken ! innstillingskruen K er links-gjenget - stram til låseskruen L med PH2-skrutrekker med klokken - stram spak F

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skil.com)

• Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekkes av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler) MILJØ

• Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg FORKLARING AV SYMBOLER PÅ VERKTØY/BATTERI

Les instruksjonsboken før bruk

- trykk inn indikatorknappen for batteriladning J for å se inneværende batteriladningen.

- sett knappen for bryterlåsen B mot venstre for å låse opp - trykk inn bryter A for å starte verktøyet - trykk inn bryter A for å stoppe verktøyet

- slipp avtrekkeren A for å stoppe verktøyet - sett knappen B i riktig posisjon for å unngå utilsiktet aktivering av verktøyet

! fjern batteriet fra verktøyet før du foretar noen justeringer eller endrer tilbehør ! sett bladet helt inn med tennene fremover

- de este vanlige sagblad med T-tange eller U-tange kan brukes sammen med verktøyet

• Valg av sagefunksjon

LED-lys G lys slås automatisk på ved aktivering av bryter

• Bruk av verktøyet - før verktøyet slås på, pass alltid på at forsiden av fotsåle ligger att på arbeidsstykket - hold verktøyet godt fast slik at du alltid har full kontroll over verktøyet ! under arbeid, hold verktøyet alltid i grått (gråe) grepsområde(r)

• Målt i samsvar med EN 62841, lydtrykksnivået til dette verktøyet er 83,0 dB(A) og lydeektnivået er 94,0 dB(A) (usikkerhet K = 5 dB) og vibrasjonen ✱ (triaks vektorsum usikkerhet K = 1,5 m/s²) ✱ når du kutter plate 4,0 m/s² ✱ når du kutter metallplate 3,0 m/s²

• Vibrasjonsnivået er målt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
