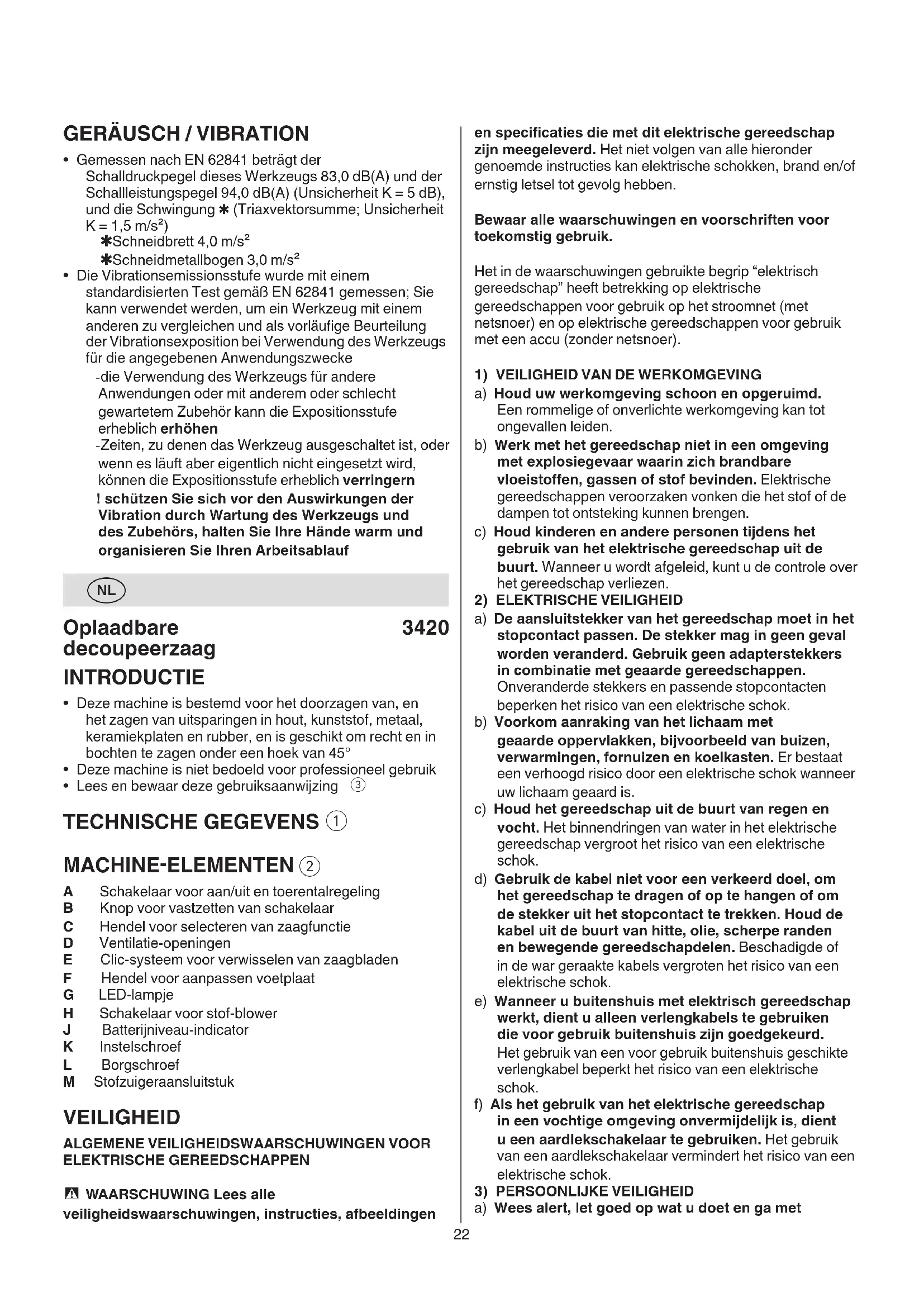

GEBRUIKSAANWIJZING 3420 AA SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring Oplaadbare decoupeerzaag Productnummer Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij:

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Wees alert, let goed op wat u doet en ga met

• Deze machine is bestemd voor het doorzagen van, en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber, en is geschikt om recht en in bochten te zagen onder een hoek van 45°

• Deze machine is niet bedoeld voor professioneel gebruik

• Lees en bewaar deze gebruiksaanwijzing

A Schakelaar voor aan/uit en toerentalregeling B Knop voor vastzetten van schakelaar C Hendel voor selecteren van zaagfunctie D Ventilatie-openingen E Clic-systeem voor verwisselen van zaagbladen F Hendel voor aanpassen voetplaat G LED-lampje H Schakelaar voor stof-blower J Batterijniveau-indicator K Instelschroef L Borgschroef M Stofzuigeraansluitstuk VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR

ELEKTRISCHE GEREEDSCHAPPEN - WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen23 d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAPPEN a) Laad accu’s alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. e) Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu’s kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan. f) Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken. verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.24 TIJDENS GEBRUIK

• Blijf met uw handen uit de buurt van het zaagblad tijdens het gebruik van de machine ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine garanderen, indien originele accessoires worden gebruikt

• Gebruik geen beschadigd, vervormd of bot zaagblad NA GEBRUIK

• Als u de machine wegzet moet de motor uitgeschakeld zijn en de bewegende delen tot stilstand zijn gekomen BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen, moet u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine - SKIL-batterij: BR1*31**** - SKIL-oplader: CR1*31****

• Gebruik de batterij niet, wanneer deze beschadigd is; vervang deze

• Haal de batterij niet uit elkaar

• Stel machine/batterij niet bloot aan regen

• Toegestane omgevingstemperatuur (machine/oplader/ batterij): - bij het laden 4...40°C - bij het gebruik –20...+50°C - bij opslag –20...+50°C

Lees de gebruiksaanwijzing vóór gebruik

Batterijen exploderen als zij in vuur worden gegooid, dus verbrand de batterij in geen geval

Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden

Geef elektrisch gereedschap en batterijen niet met het huisvuil mee GEBRUIK

• Opladen batterij ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij

- druk op de batterijniveau-indicatorknop J om het huidige batterijniveau aan te geven.

- beweeg de knop voor vastzetten van schakelaar B naar links om te ontgrendelen - druk op schakelaar A om de machine te starten - laat schakelaar A los om de machine te stoppen

• Toerentalregeling voor langzaam starten

- laat trekkerschakelaar A los om de machine te stoppen - zet knop B in de juiste stand om te voorkomen dat de machine per ongeluk wordt aangezet

• Verwisselen van zaagbladen

! verwijder de batterij uit de machine voordat u instellingen verandert of een accessoire verwisselt ! steek zaagblad in zaagbladhouder tot deze niet verder kan (met de tanden naar voren gericht)

g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

a) Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. b) Voer nooit servicewerkzaamheden aan beschadigde accu’s uit. Service van accu’s dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)

• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabiel platform (bij het in de hand of tegen het lichaam houden van het werkstuk, kan de machine niet goed onder controle worden gehouden) ALGEMEEN

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Deze machine mag niet worden gebruikt door personen onder de 16 jaar

• Tijdens het werken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschermers

• Draag een veiligheidsbril bij het bewerken van splinterend materiaal

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Verwijder de batterij uit de machine voordat u instellingen verandert of een accessoire verwisselt

• Verwijder, voordat u begint te zagen, alle obstakels zowel boven als onder het zaagvlak

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint25 ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine altijd schoon (met name de ventilatie- openingen D

! verwijder vóór het reinigen de batterij uit de machine

• Indien hendel F los komt tijdens gebruik, moet u de strakheid instellen van hendel F

- zet hendel F in de middelste stand - draai borgschroef L linksom los met PH2 schroevendraaier - draai instelschroef K linksom vingervast aan met inbussleutel 4mm ! instelschroef K maakt gebruik van links schroefdraad - draai borgschroef L rechtsom aan met PH2 schroevendraaier - draai hendel F vast

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

• Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer) MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool

zal u in het afdankstadium hieraan herinneren GELUID / VIBRATIE

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 83,0 dB(A) en het geluidsvermogensniveau 94,0 dB(A) (onzekerheid K = 5 dB), en de trilling ✱ (triax vector som; onzekerheid K = 1.5 m/s²) ✱ zagen van plank 4,0 m/s² ✱ snijden van plaatmetaal 3,0 m/s²

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of - in de machine passen vrijwel alle verkrijgbare bladen met een T- en een U-schacht

• Selecteren van zaagfunctie

voor het instellen van de pendelbeweging van nauwkeurig (= 0) tot snel (= 3) zagen - 1 positie (“0”) voor nauwkeurig zagen in alle materialen, recht + in bochten - 3 posities voor snel zagen in verschillende materialen, alleen recht 1 = aluminium, plastic 2 = hard hout 3 = zacht hout ! kies altijd “0” bij het zagen van splintergevoelig materiaal

LED-lamp G gaat automatisch branden bij het activeren van schakelaar A

• Schakelaar voor stof-blower H

- sluit adapter stofzuiger M aan op voet - sluit stofzuigerslang aan op adapter stofzuiger M

• Werken met de machine - zorg ervoor dat, voordat u de machine aanzet, de voor- kant van de voetplaat goed vlak op het werkstuk rust - houd uw machine stevig met beide handen vast, zodat u deze altijd volledig onder controle hebt ! houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken)

- zorg ervoor, dat de voetplaat over het hele oppervlak goed aansluit ! zorg ervoor, dat het zaagblad tot stilstand gekomen is, voordat u de machine van het werkstuk haalt - houd ventilatie-openingen D

• Batterijbescherming Schakelt de machine uit of voorkomt dat de machine wordt aangezet, wanneer - de belasting te hoog is - de batterijtemperatuur ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C - de lithium-ionbatterij bijna leeg is (ter bescherming tegen diepe ontlading) ! blijf niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden TOEPASSINGSADVIES

• Gebruik de juiste zaagbladen

! in de machine passen vrijwel alle verkrijgbare bladen met een T- en een U-schacht

• Bij het zagen in metalen, het zaagblad regelmatig met olie invetten

• Voor een nauwkeurige rechte zaagsnede, de machine met de voetplaat langs een recht stuk hout geleiden

• Vóór het zagen van een uitsparing een gat voorboren

• Splintervrij zagen - bedek de zaaglijn met verscheidene lagen breed plakband, voordat u begint te zagen - leg de goede kant van het werkstuk altijd naar beneden
