MANUAL DE UTILIZARE 3420 AA SKIL

Declaraţie de conformitate UE Ferăstrău vertical cu acumulator Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

• Κοπή χωρίς ακίδες - καλύψτε τη γραμμή κοπής με περισσότερα στρώματα79 Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modicarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodicate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, ţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aaţi sub inuenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. διανυσματικό άθροισμα, αβεβαιότητα K = 1,5 m/s²) ✱ κοπή σανίδων 4,0 m/s² ✱ κοπή λαμαρίνας 3,0 m/s²

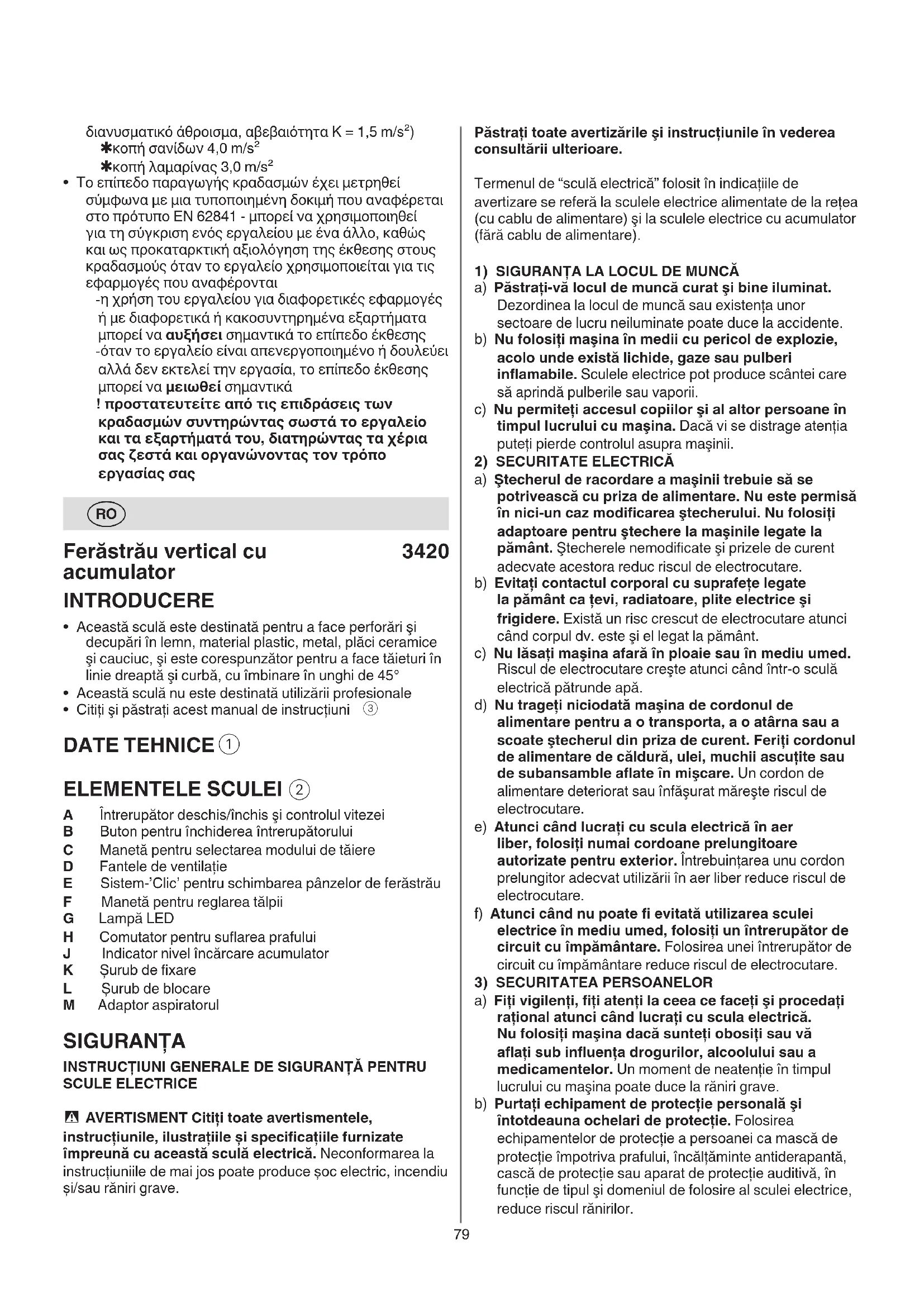

Ferăstrău vertical cu acumulator

• Această sculă este destinată pentru a face perforări şi decupări în lemn, material plastic, metal, plăci ceramice şi cauciuc, şi este corespunzător pentru a face tăieturi în linie dreaptă şi curbă, cu îmbinare în unghi de 45°

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni

A Întrerupător deschis/închis şi controlul vitezei B Buton pentru închiderea întrerupătorului C Manetă pentru selectarea modului de tăiere D Fantele de ventilaţie E Sistem-’Clic’ pentru schimbarea pânzelor de ferăstrău F Manetă pentru reglarea tălpii G Lampă LED H Comutator pentru suarea prafului J Indicator nivel încărcare acumulator K Șurub de xare L Șurub de blocare M Adaptor aspiratorul SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE - AVERTISMENT Citiţi toate avertismentele, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu această sculă electrică. Neconformarea la instrucţiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave.80 g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Folosiţi pentru încărcarea acumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor acumulatori există pericol de incendiu. b) Folosiţi la sculele electrice numai acumulatorii prevăzuţi în acest scop. Întrebuinţarea altor acumulatori decât cei specicaţi poate duce la răniri şi pericol de incendii. c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecinţă arsuri sau incendii. d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, clătiţi cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultaţi şi un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri. e) Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modicat. Acumulatorii deterioraţi sau modicaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. f) Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii. g) Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specicat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specicat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. b) Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. INSTRUCŢIUNI DE SIGURANŢĂ PENTRU FERĂSTRAIE

VERTICALE CU ACUMULATOR

• Apucaţi scula electrică de suprafeţele de prindere izolate atunci când executaţi operaţii în cursul c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi xe. O cheie reglabilă sau xă, aată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor.81

• Nu dezasamblaţi bateria

• Nu expuneţi scula/bateria la ploaie

• Temperatură ambiantă admisă (instrument/încărcător/ acumulator): - în timpul încărcării 4...40°C - în timpul funcţionării –20...+50°C - în timpul depozitării –20...+50°C

Citiţi manual de instrucţiuni înainte de utilizare

Bateriile vor exploda când sunt aruncate în foc, deci nu ardeţi bateriile sub niciun motiv

Păstraţi instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C şi 0°C

Nu aruncaţi sculele electrice și bateriile direct la pubelele de gunoi UTILIZAREA

• Încărcarea bateriei ! citiţi avertismentele de siguranţă și instrucţiunile care au fost furnizate împreună cu încărcătorul

• Indicator nivel încărcare acumulator

- apăsaţi butonul care indică nivelul de încărcare a acumulatorului J pentru a așa nivelul de încărcare actual al bateriei.

- deplasaţi butonul pentru închiderea întrerupătorului B spre stânga pentru a debloca - apăsaţi întrerupătorul A pentru a porni scula electrică - eliberaţi întrerupătorul A pentru a opri scula electrică

• Control de viteză pentru start încet

- eliberaţi întrerupătorul de declanșare A pentru a opri scula electrică - poziţionaţi butonul B în poziţia corectă pentru a împiedica pornirea accidentală a sculei

• Schimbarea pânzelor de ferăstrău

! scoateţi bateria din sculă înainte de a face orice reglaje sau de a schimba accesorii ! introduceţi pânza pe toată adâncimea, cu dinţii ei spre înainte

- aparatul acceptă atât pânze cu coada în formă de T cât şi pânze cu coada în formă de U cele mai uzoare

• Selectarea modului de tăiere

pentru ajustarea acţiunii orbitale de la tăierea exactă (= 0) la tăierea rapidă (= 3) - 1 poziţie (“0”) pentru o tăiere precisă în toate materialele, tăieturi în linie dreaptă + curbă - 3 poziţii pentru o tăiere rapidă în diferite materiale, numai tăieturi în linie dreaptă 1 = aluminiu, plastic 2 = lemn tare 3 = lemn moale ! selectaţi întotdeauna “0” atunci când ferăstruiţi material ce poate produce aşchii

Lampa LED G se aprinde automat la activarea comutatorului A

• Comutator pentru suarea prafului H

• Aspirarea a prafului

- conectaţi adaptorul aspiratorului M la reazem cărora accesoriul sau şurubul poate atinge re electrice ascunse (contactul un cablu aat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare)

• Folosiţi clame sau alte metode practice pentru a securiza şi susţine piesa de prelucrat pe o platformă stabilă (dacă ţineţi piesa cu mâna sau sprijinită de corp va instabilă şi puteţi pierde controlul asupra ei) GENERALITĂŢI

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen)

• Această sculă nu trebuie să e folosit de persoane sub 16 ani

• Când este utilizat, nivelul de zgomot poate depăşi 85 dB(A); este necesar să purtaţi echipament de protecţie pentru urechi

• Este necesar să purtaţi ochelari de protecţie când lucraţi cu materiale ce produc aşchii

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Scoateţi bateria din sculă înainte de a face orice reglaje sau de a schimba accesorii

• Îndepărtaţi toate obstacolele aate deasupra precum şi sub traseul de tăiere înainte de a începe tăierea

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

ÎN TIMPUL FUNCŢIONĂRII

• Ţineţi mâinile la distanţă de pânza de ferăstrău cât timp dispozitivul este în funcţiune ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Nu folosiţi o pânza de ferăstrău care este crăpată, deformată sau tocită DUPĂ UTILIZARE

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea BATERIILOR

• Bateria furnizată este parţial încărcată (pentru a asigura o capacitate maximă a bateriei, încărcaţi-o complet utilizând încărcătorul acesteia înainte de a utiliza scula electrică pentru prima dată)

• Utilizaţi numai următoarele baterii și încărcătoare cu această sculă - Baterie SKIL: BR1*31**** - Încărcător SKIL: CR1*31****

• Nu utilizaţi bateria dacă este avariată; aceasta trebuie înlocuită82

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com)

• Trebuie să ţi conştienţi de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor excluse din garanţie (pentru condiţiile de garanţie SKIL consultaţi www.skil.com sau întrebaţi distribuitorul) MEDIUL

• Nu aruncaţi sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru

• Măsurate în conformitate cu EN 62841, nivelul de presiune sonoră a acestui instrument este 83,0 dB(A) și nivelul de zgomot 94,0 dB(A) (incertitudinea K = 5 dB) și vibraţia ✱ (suma vectorială triaxială; incertitudinea K = 1,5 m/s²) ✱ tăierea plăcilor 4,0 m/s² ✱ tăierea foilor metalice 3,0 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru

- conectaţi furtunul aspiratorului la adaptorul aspiratorului

• Utilizarea sculei - înainte de a porni dispozitivul, asiguraţi-vă că partea din faţă a plăcii de bază e aşezată plat peste materialul la care lucraţi - ţineţi strâns dispozitivul cu ambele mâini, astfel încât să aveţi tot timpul un control total asupra lui ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri

- asiguraţi-vă că întreaga suprafaţă a plăcii de bază stă ferm pe materialul la care lucraţi ! asiguraţi-vă că pânza s-a oprit complet din mişcare înainte de a ridica scula de pe piesa de prelucrat - menţineţi fantele de ventilaţie D

• Protecţia bateriei Opreşte instrumentul sau previne pornirea a instrumentul, atunci când - sarcina este prea mare - temperatura bateriei nu se încadrează în intervalul de temperaturi de operare admisibile, cuprins între -20 şi +50°C - bateria cu ioni de litiu este aproape descărcată (pentru protecţie împotriva descărcării complete) ! nu continuaţi să apăsaţi comutatorul pornit/oprit după oprirea automată a maşinii; în caz contrar, bateria poate deteriorată

SFATURI PENTRU UTILIZARE

• Folosiţi pânzele de ferăstrău corespunzătoare

! aparatul acceptă atât pânze cu coada în formă de T cât şi pânze cu coada în formă de U cele mai uzoare

• Când tăiaţi metale, ungeţi în mod regulat panză de ferăstrău cu ulei

• Pentru o tăiere precisă în linie dreaptă, ghidaţi dispozitivul cu placa de bază de-a lungul unei bucăţi drepte de lemn

• Înainte de a face decupări, faceţi o perforaţie

• Tăiere fără aşchii - acoperiţi linia de tăiere, înainte de a tăia, cu câteva straturi de bandă adezivă lată - puneţi întotdeauna materialul la care lucraţi cu faţa în jos

• Pentru mai multe informaţii, consultaţi www.skil.com

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi întotdeauna aparatul curat (mai ales fantele de ventilaţie D

! scoateţi bateria din scula electrică înainte de curăţare

• Dacă maneta F se slăbește în timpul utilizării, ajustaţi nivelul de strângere al manetei F

- poziţionaţi maneta F în poziţia de mijloc - slăbiţi șurubul de blocare L utilizând o șurubelniţă cruce de tip PH2 și rotind spre stânga - strângeţi șurubul de xare K cu o cheie hexagonală de 4 mm rotind spre stânga ! șurubul de xare K dispune de let spre stânga - strângeţi șurubul de blocare L utilizând o șurubelniţă cruce de tip PH2 și rotind spre dreapta - străngeţi ajutorul manetei F83 електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов
