BRUKSANVISNING 3420 AA SKIL

EU-konformitetsförklaring Sladdlös figursåg Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

• Voor meer informatie zie www.skil.com26 damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

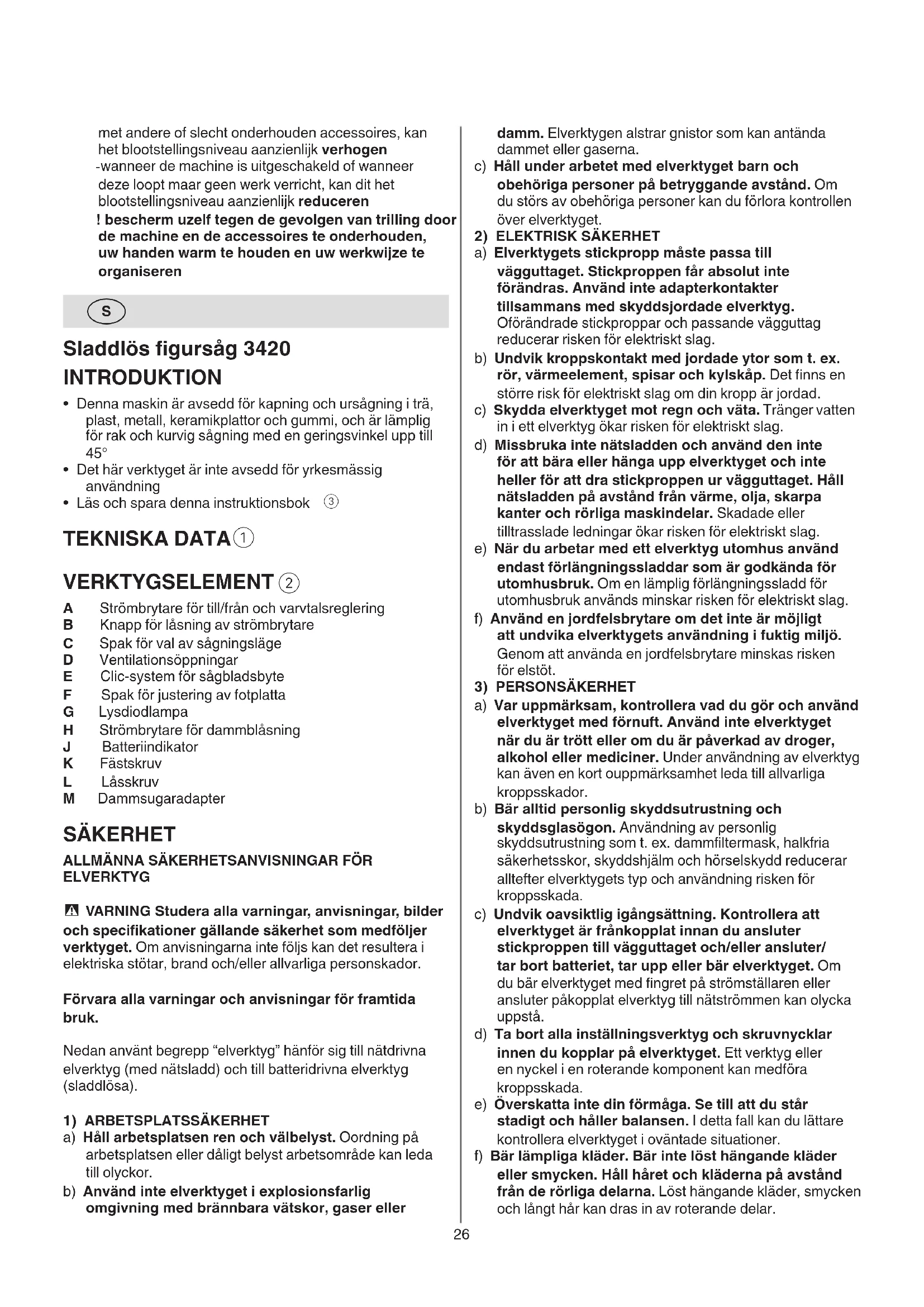

Sladdlös gursåg 3420 INTRODUKTION

• Denna maskin är avsedd för kapning och ursågning i trä, plast, metall, keramikplattor och gummi, och är lämplig för rak och kurvig sågning med en geringsvinkel upp till 45°

• Det här verktyget är inte avsedd för yrkesmässig användning

• Läs och spara denna instruktionsbok

A Strömbrytare för till/från och varvtalsreglering B Knapp för låsning av strömbrytare C Spak för val av sågningsläge D Ventilationsöppningar E Clic-system för sågbladsbyte F Spak för justering av fotplatta G Lysdiodlampa H Strömbrytare för dammblåsning J Batteriindikator K Fästskruv L Låsskruv M Dammsugaradapter SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller27 Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som speciceras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

• Håll fast elverktyget vid de isolerade greppytorna när arbeten utförs på ställen där insatstillbehöret eller skruven kan skada dolda elledningar (kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt)

• Använd klämmor eller något annat praktiskt sätt att säkra och stötta arbetsstycket mot en stabil plattform (om du håller arbetsstycket i handen eller mot kroppen blir det instabilt, vilket kan leda till att du tappar kontrollen) ALLMÄNT

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Den här maskinen ska inte användas av personer under 16 år

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd

• Använd skyddsglasogön vid spånbildande material

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• titta aldrig ner i luftutsläppet/munstycket

• Se till att arbetsområdet är fritt från föremål innan du startar arbetet

• Undvik skador genom att ta bort skruvar, spikar eller g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten.28

• Utväljande av sågningsläget

till att reglera den pendlande rörelsen på precissågning (= 0) till snabbsågning (= 3) - 1 läge (“0”) för precisionssågning i alla material, rak + kurvig - 3 läge för snabbsågning i olika material, endast rak 1 = aluminium, plast 2 = hårt trä 3 = mjukt trä ! välj alltid “0” när sågning görs i splinterkänsligt material

Lysdiodlampan G tänds automatiskt när strömbrytaren A aktiveras

• Strömbrytare för dammblåsning H

• Användning av maskinen - innan maskinen sätts på, försäkra dig om att fotplattans framsidan ligger plant på arbetsstycket - håll maskinen stadigt så att Du har full kontroll hela tiden ! under arbetet, håll alltid verktyget i det grå greppet

- försäkra dig om att fotplattan ligger an mot arbetsstycket över hela ytan ! försäkra dig om att bladet helt har stannat innan maskinen lyfts från det sågade materialet - håll ventilationsöppningarna D

• Batteriskydd Slår av verktyget eller förhindrar start av verktyget, när - belastningen är för hög - när batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C - litiumjonbatteriet är nästan tomt (för att skydda mot fullständig urladdning) ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas ANVÄNDNINGSTIPS

! maskin accepterar de esta vanligare sågblad med T-axel och U-axel

• För sågning i metall, olja in sågbladet regelbundet

• För att såga precis rakt, styr maskinen med fotplattan längs kanten på en rak träbit

• Förborra ett hål innan du börjar såga ur

• Splinterfri sågning - täck snittlinjen med era lager av breda tejp innan du börjar såga - lägg alltid den naste sidan av arbetsstycket nedåt

• Besök www.skil.com för mer information

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna D

! ta bort batteriet från verktyget före rengöring andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Håll händerna från sågbladet när maskinen är igång TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd inte en trasig, deformerad eller slö blad

• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt BATTERIERNA

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

• Laddning av batteri ! läs säkerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet

- tryck på indikatorknappen J för batterinivå för att visa aktuell batterinivå.

- för knappen för låsning av strömbrytaren B åt vänster för att låsa upp - tryck på strömbrytaren A för att starta verktyget - släpp strömbrytaren A för att stoppa verktyget

• Varvtalsreglering för mjukstart

- släpp avtryckaren A för att stoppa verktyget - ställ knappen B i det högra läget för att förhindra oavsiktlig påslagning av verktyget

! ta ut batteriet ur maskinen innan du gör några justeringar eller byter tillbehör ! sätt in sågbladet till fullt djup med tänderna framåt

- maskin accepterar de esta vanligare sågblad med T-axel och U-axel q29

• Om spaken F lossnar under användning ställer du in åtdragningen av spaken F

- placera spaken F i mittpositionen - lossa låsskruven L med PH2-skruvmejseln medurs - dra åt fästskruven K med ngerkraft med hjälp av en sexkantsnyckel 4 mm moturs ! fästskruven K är vänstergängad - dra åt låsskruven L med PH2-skruvmejseln medurs - spänn fast spak F

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera LJUD / VIBRATION

• Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 83,0 dB(A), ljudeektnivån är 94,0 dB(A) (osäkerhet K = 5 dB) och vibrationen ✱ (triax vektorsumma; osäkerhet K = 1,5 m/s²) ✱ sågning av brädor 4,0 m/s² ✱ sågning av plåt 3,0 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
