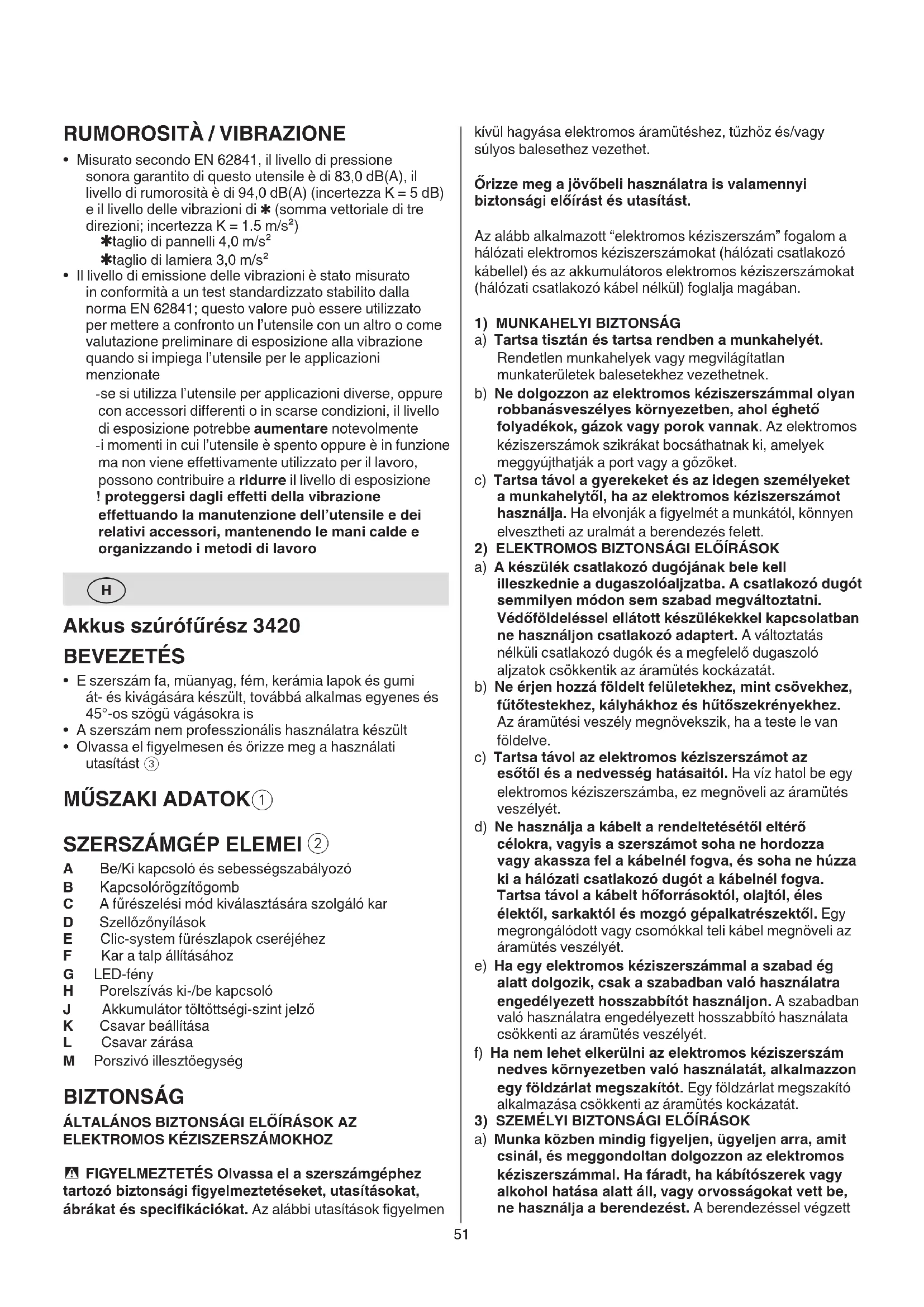

Akkus szúrófűrész 3420 BEVEZETÉS

• E szerszám fa, müanyag, fém, kerámia lapok és gumi át- és kivágására készült, továbbá alkalmas egyenes és 45°-os szögü vágásokra is

• A szerszám nem professzionális használatra készült

• Olvassa el gyelmesen és őrizze meg a használati utasítást

A Be/Ki kapcsoló és sebességszabályozó B Kapcsolórögzítőgomb C A fűrészelési mód kiválasztására szolgáló kar D Szellőzőnyílások E Clic-system fürészlapok cseréjéhez F Kar a talp állításához G LED-fény H Porelszívás ki-/be kapcsoló J Akkumulátor töltőttségi-szint jelző K Csavar beállítása L Csavar zárása M Porszivó illesztőegység BIZTONSÁG ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK AZ

ELEKTROMOS KÉZISZERSZÁMOKHOZ

- FIGYELMEZTETÉS Olvassa el a szerszámgéphez tartozó biztonsági gyelmeztetéseket, utasításokat, ábrákat és specikációkat. Az alábbi utasítások gyelmen52 intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Az elektromos kéziszerszámot és tartozékait gondosan tartsa karban. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak használja. Vegye gyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. h) Tartsa szárazon, tisztán és olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

a) Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet. b) Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. c) Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. d) Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. e) Sohase használjon egy akkumulátor csomagot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megváltoztatottakkumulátorok előreláthatatlan módon viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet. munka közben már egy pillanatnyi gyelmetlenség is komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát. c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását. h) Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok olyan önelégültté tegyék, hogy gyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy távolítsa el az akkumulátor-csomagot (ha az leválasztható) az elektromos kéziszerszámtól, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági53

• Mielőtt elkezdené a vágást, távolitson el minden akadályt a vágási vonal elöl

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Amennyiben be van kapcsolva a gép, kezét tartsa távol a körfürészlaptól TARTOZÉKOK

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését

• Ne használjon repedt, deformált vagy tompa fürészlapot

A HASZNÁLATOT KÖVETÖEN

• A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele AKKUMULÁTOR

• A biztosított akkumulátor részlegesen töltött (az akkumulátor teljes kapacitásának biztosításához teljes töltöttségi állapotig töltse azt a kéziszerszám első használatát megelőzően)

• Csak a következő akkumulátorokkal és töltőkkel használja a szerszámot - SKIL akkumulátor: BR1*31**** - SKIL töltő: CR1*31****

• A hibás akkumulátor ne használja, hanem cserélje ki

• Ne szerelje szét az akkumulátort

• A gépet/akkumulátort óvja az esőtől

• Megengedett környezeti hőmérséklet (szerszám/töltő készülék/akkumulátor): - a töltés során 4...40°C - az üzemeltetés során –20...+50°C - a tárolás során –20...+50°C A KÉSZÜLÉKEN/AKKUMULÁTORON TALÁLHATÓ

Használat előtt olvassa el a használati utasítást

Ha az akkumulátorok tűzbe kerülnek, akkor felrobbanhatnak, ezért semmilyen okból ne égesse el az akkumulátorokat

A gépet/töltőkészüléket/akkumulátort ne tárolja 50°C feletti helyiségben

Ne dobja az elektromos kéziszerszámokat és elemek a háztartási szemétbe KEZELÉS

• Az akkumulátor töltése ! olvassa el a töltővel kapott biztonsági gyelmeztetéseket és utasításokat

• Akkumulátorok eltávolítása/telepítése

• Akkumulátor töltőttségi-szint jelző

- nyomja meg az akkumulátor töltöttségi szintjét jelző gombot J az aktuális akkumulátorszint kijelzéséhez.

- mozdítsa el a gombot B balra a zárás feloldásához - nyomja meg a gombot A a szerszám elindításához - engedje fel a gombot A a szerszám leállításához

• Egyenletes indítást biztosító sebességszabályozó

- engedje fel a nyomógombot A a szerszám leállításához - helyezze a gombot B a megfelelő pozícióba a szerszám véletlenszerű beindításának elkerüléséhez

• A fürészlapok cseréje

! vegye ki az akkumulátort a szerszámot, mielőtt beállításokat végezne vagy tartozékcsere előtt f) Ne tegye ki az akkumulátor csomagokat tűz, vagy extrém hőmérsékletek hatásának. Ha az akkumulátort tűznek, vagy 130°C-ot meghaladó hőmérsékletnek teszi ki, ez robbanást okozhat. g) Tartsa be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak a hőmérséklete az utasításokban megadott hőmérséklet tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megdott hőmérséklet tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.

a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon. b) Sohase szervizeljen megrongálódott akkumulátor csomagokat. Az akkumulátor csomagokat csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük. BIZTONSÁGI ELŐĺRÁSOK AKKUS

• Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet (ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek)

• Szorítóval vagy más praktikus módon rögzítse, és támassza meg a munkadarabot egy stabil tartóállványon (ha csak a kezével tartja vagy a testéhez szorítja a munkadarabot, elveszítheti a stabilitást, valamint az uralmat a gép felett)

ÁLTALÁNOS TUDNIVALÓK

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• A készüléket csak 16 éven felüli személyek használják

• Munka közben a zaj meghaladhatja a 85 dB(A); használjon fülvédőt

• Használjon védőszemüveget ha olyan anyaggal dolgozik amelyik sok forgácsot vagy szilánkot produkál

• Az anyagból származó por, mint például az ólmot, néhány fafajtát, ásványi anyagokat és fémet tartalmazó festék, káros lehet (a por érintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Vegye ki az akkumulátort a szerszámot, mielőtt beállításokat végezne vagy tartozékcsere előtt54

• Precíz egyenes vágás érdekében vezesse a gépet egyenes fadarab széle mentén

• Teljes kivágás előtt készítsen előfuratot

• Szilánkmentes vágás - a vágást megelőzően ragassza le több rétegben a vágási vonalat széles szigetelőszalaggal - a munkadarab színét mindig lefelé fordítsa

• A további információkért lásd a www.skil.com oldalt

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet (különös tekintettel a szellőzőnyílásokra D

! távolítsa el az akkumulátort a tisztítás előtt

• Ha a kar F használat közben meglazul, állítson a kar szorosságán F

- helyezze a kart F a középső pozícióba - lazítsa meg a rögzítőcsavart L egy PH2 csavarhúzóval, órajárásnak ellentétes irányban csavarva - rögzítse a csavart K erősen egy 4 mm-es Allen kulccsal, órajárásnak ellentétes irányba csavarva ! állítsa be a csavart K a bal oldali szálat használva - húzza meg a rögzítőcsavart L egy PH2 csavarhúzóval, órajárásnak megfelelő irányba csavarva - húzza meg a F kart

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)

• Vegye gyelembe, hogy a garancia nem fedi le a túlterhelés és a gép helytelen használata miatt okozott károkat (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét) KÖRNYEZET

• Az elektromos kéziszerszámokat, elemek, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a

jelzés, amennyiben felmerül az intézkedésre való igény

• Az EN 62841-es szabványnak megfelelően végzett mérés szerint a szerszám hangnyomása 83,0 dB(A), hangerőszintje 94,0 dB(A) (bizonytalanság K = 5 dB), a vibráció pedig ✱ (háromtengelyű vektor összege; bizonytalanság K = 1,5 m/s²) ✱ lapok fűrészelése 4,0 m/s² ✱ fémlapok fűrészelése 3,0 m/s²

• A rezgés-kibocsátási szint mérése az EN 62841 szabványban meghatározott szabványosított teszttel ! a fürészlapot fogaival a fürészlapot fogaival elöremutató irányba, a tartó teljes mélységéig toljuk be

- a legáltalánosabban rendelkezésre álló T és U befogóvégű fűrészlapok egyaránt beilleszthetők a gépet

• Fűrészelési mód kiválasztása

kar segítségével választhatja meg a megmunkáláshoz szükséges elliptikus mozgás nagyságát preciziós vágásból (= 0) a teljes állásig a vágási sebesség érdekében (= 3) - 1 fokozat (“0”) precíz fürészeléshez mód minden anyagban, egyenes + ívelt vágáshoz - 3 külön fokozat gyors fürészeléshez módban különböző anyagokban, kizárólag egyenes vágáshoz 1 = alumínium, műanyag 2 = kemény fa 3 = puha fa ! szilánkérzékeny anyagok esetén mindig “0” fürészelést válasszon

A LED-fény G a kapcsoló aktiválásakor automatikusan kigyullad A

• Porelszívás ki-/be kapcsoló H

- csatlakoztassa a porszívó adapterét M a talphoz - csatlakoztassa a porszívó csövét a porszívó adapteréhez M

• A gép üzemeltetése - mielött bekapcsolja a szerszámot, ellenörizze, hogy a talapzat elsö vége laposan helyezkedik el a megmunkálandó anyagon - fogja mindkét kézben keményen a szerszámot, hogy ilyenképpen mindig teljesen ura legyen az eszköznek ! munka közben mindvégig tartsa gépet a szürke színű markolati terület(ek)en

- ellenörizze, hogy a talapzat teljes felülete szilárdan helyezkedik el a megmunkálandó anyagon ! ellenörizze, hogy a fürészlap teljesen leállt mielőtt a gépet a munkadarabtól eltávolítja - a szellőzőnyílásokat D

mindig tartsa szabadon

• Az akkumulátor védelme Kikapcsolja a szerszámot vagy ha megakadályozza a szerszám bekapcsolását, amikor - túl nagy a terhelés - az akkumulátor hőmérséklete túllépte a -20 és +50°C közötti megengedett üzemi értéket - a lítium-ion akkumulátor szinte teljesen lemerült (mélykisülés elleni védelem) ! ha a készülék automatikusan kikapcsolt, ne próbálja nyomogatni a be-/kikapcsoló gombot, mert az akkumulátor megsérülhet HASZNÁLAT

• Fontos, hogy mindig megfelelő fürészlapot használjon

! a legáltalánosabban rendelkezésre álló T és U befogóvégű fűrészlapok egyaránt beilleszthetők a gépet

• Fémek vágása esetén rendszeresen olajozza a fürészlapot55
