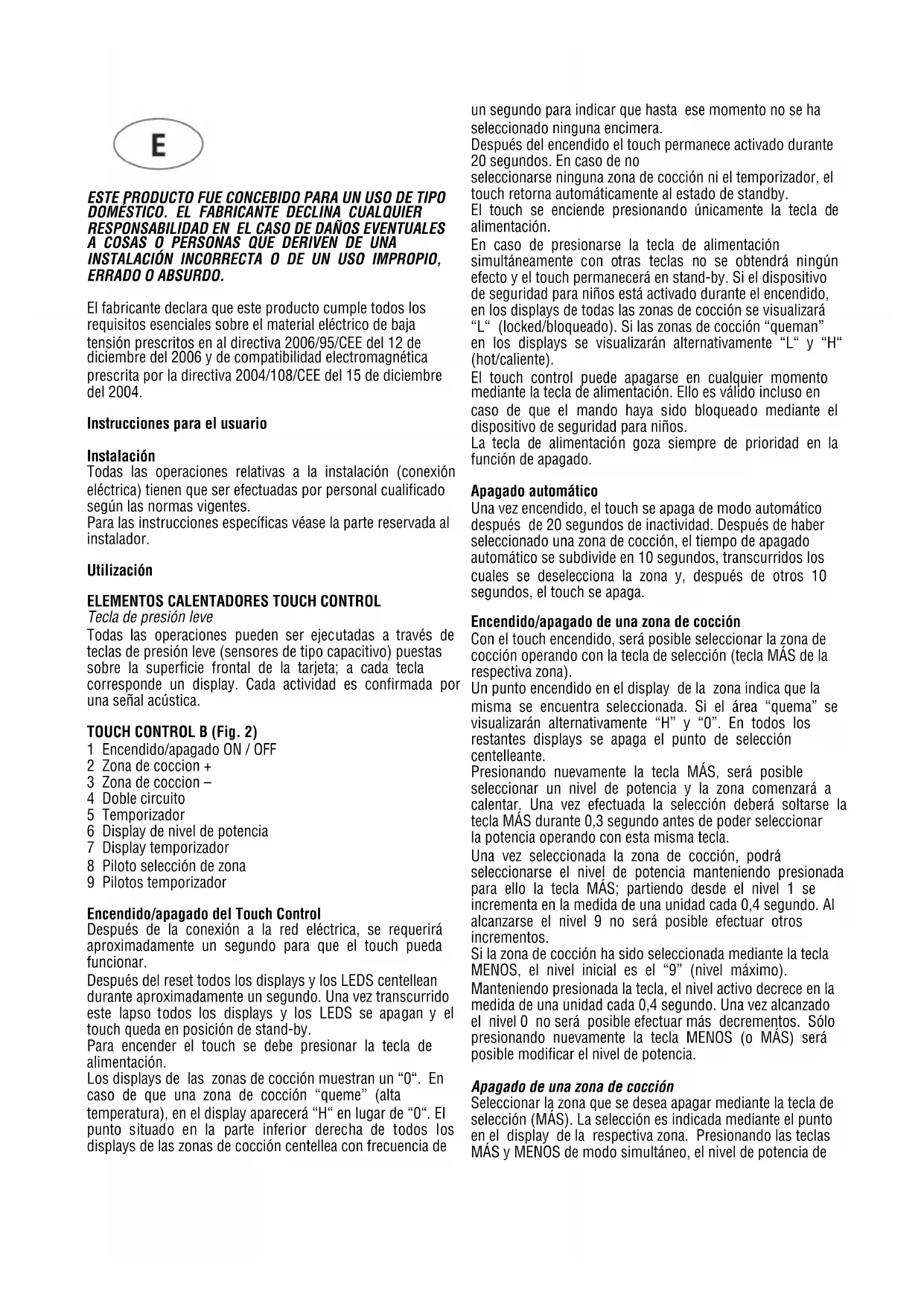

MANUAL DE USUARIO TF 2003 SD CATA

Instrucciones de uso y mantenimiento para encimeras

El fabricante declara que este producto cumple todos los

requisitos esenciales sobre el material eléctrico de baja

tensión prescritos en al directiva 2006/95/CEE del 12 de

diciembre del 2006 y de compatibilidad electromagnética

prescrita por la directiva 2004/108/CEE del 15 de diciembre

Instrucciones para el usuario

Todas las operaciones relativas a la instalación (conexión

eléctrica) tienen que ser efectuadas por personal cualificado

según las normas vigentes.

Para las instrucciones específicas véase la parte reservada al

ELEMENTOS CALENTADORES TOUCH CONTROL Tecla de presión leve

Todas las operaciones pueden ser ejecutadas a través de

teclas de presión leve (sensores de tipo capacitivo) puestas

sobre la superficie frontal de la tarjeta; a cada tecla

corresponde un display. Cada actividad es confirmada por

6 Display de nivel de potencia

7 Display temporizador

8 Piloto selección de zona

9 Pilotos temporizador

Encendido/apagado del Touch Control

Después de la conexión a la red eléctrica, se requerirá

aproximadamente un segundo para que el touch pueda

Después del reset todos los displays y los LEDS centellean

durante aproximadamente un segundo. Una vez transcurrido

este lapso todos los displays y los LEDS se apagan y el

touch queda en posición de stand-by.

Para encender el touch se debe presionar la tecla de

Los displays de las zonas de cocción muestran un “0“. En

caso de que una zona de cocción “queme” (alta

temperatura), en el display aparecerá “H“ en lugar de “0“. El

punto situado en la parte inferior derecha de todos los

displays de las zonas de cocción centellea con frecuencia de

un segundo para indicar que hasta ese momento no se ha

seleccionado ninguna encimera.

Después del encendido el touch permanece activado durante

20 segundos. En caso de no

seleccionarse ninguna zona de cocción ni el temporizador, el

touch retorna automáticamente al estado de standby.

El touch se enciende presionando únicamente la tecla de

En caso de presionarse la tecla de alimentación

simultáneamente con otras teclas no se obtendrá ningún

efecto y el touch permanecerá en stand-by. Si el dispositivo

de seguridad para niños está activado durante el encendido,

en los displays de todas las zonas de cocción se visualizará

“L“ (locked/bloqueado). Si las zonas de cocción “queman”

en los displays se visualizarán alternativamente “L“ y “H“

El touch control puede apagarse en cualquier momento

mediante la tecla de alimentación. Ello es válido incluso en

caso de que el mando haya sido bloqueado mediante el

dispositivo de seguridad para niños.

La tecla de alimentación goza siempre de prioridad en la

Una vez encendido, el touch se apaga de modo automático

después de 20 segundos de inactividad. Después de haber

seleccionado una zona de cocción, el tiempo de apagado

automático se subdivide en 10 segundos, transcurridos los

cuales se deselecciona la zona y, después de otros 10

segundos, el touch se apaga.

Encendido/apagado de una zona de cocción

Con el touch encendido, será posible seleccionar la zona de

cocción operando con la tecla de selección (tecla MÁS de la

Un punto encendido en el display de la zona indica que la

misma se encuentra seleccionada. Si el área “quema” se

visualizarán alternativamente “H” y “0”. En todos los

restantes displays se apaga el punto de selección

Presionando nuevamente la tecla MÁS, será posible

seleccionar un nivel de potencia y la zona comenzará a

calentar. Una vez efectuada la selección deberá soltarse la

tecla MÁS durante 0,3 segundo antes de poder seleccionar

la potencia operando con esta misma tecla.

Una vez seleccionada la zona de cocción, podrá

seleccionarse el nivel de potencia manteniendo presionada

para ello la tecla MÁS; partiendo desde el nivel 1 se

incrementa en la medida de una unidad cada 0,4 segundo. Al

alcanzarse el nivel 9 no será posible efectuar otros

Si la zona de cocción ha sido seleccionada mediante la tecla

MENOS, el nivel inicial es el “9” (nivel máximo).

Manteniendo presionada la tecla, el nivel activo decrece en la

medida de una unidad cada 0,4 segundo. Una vez alcanzado

el nivel 0 no será posible efectuar más decrementos. Sólo

presionando nuevamente la tecla MENOS (o MÁS) será

posible modificar el nivel de potencia.

Apagado de una zona de cocción

Seleccionar la zona que se desea apagar mediante la tecla de

selección (MÁS). La selección es indicada mediante el punto

en el display de la respectiva zona. Presionando las teclas

MÁS y MENOS de modo simultáneo, el nivel de potencia dela zona es predispuesto en 0. Como alternativa la tecla

MENOS puede utilizarse para reducir el nivel de potencia

En caso de que todas las zonas de cocción se encuentren en

nivel de potencia “0”, los puntos decimales presentes en los

displays centellearán. Si una zona de cocción “quema”,

aparecerá una “H” en lugar del “0”.

Apagado de todas las zonas de cocción

Presionando la tecla de alimentación podrá obtenerse en

cualquier momento el apagado inmediato de todas las

zonas. En modalidad standby aparecerá una “H“ respecto de

todas las zonas de cocción que “queman”. Todos los

restantes displays estarán apagados.

La potencia de la zona de cocción dispone de 9 niveles que

aparecen indicados con los símbolos de “1“ a “9“ mediante

los displays de LED de siete segmentos.

Función de calentamiento automático (mediante

Encontrándose activada la función de calentamiento

automático, la potencia de la zona de cocción se mantiene

en 100 % por un determinado lapso de calentamiento, cuyo

valor depende del nivel de potencia seleccionado. Al

concluirse el tiempo de calentamiento el touch retorna al

nivel de potencia preseleccionado.

Inicio del proceso de calentamiento automático:

- Con el touch encendido se selecciona una zona de cocción.

- Una vez alcanzado el nivel de potencia 9, el calentamiento

automático se activa mediante la presión de la tecla MÁS.

- El nivel de potencia requerido se selecciona operando con

las teclas MÁS y MENOS; en el display se visualiza el nivel

- Tres segundos después de la última presión de las

teclas(selección del nivel de potencia) y dentro de los 16

segundos sucesivos a la activación de la función de

calentamiento automático, el símbolo “A” (que señala el

incremento de potencia) aparece en el display

alternativamente al nivel de potencia seleccionado.

- En caso de seleccionarse un nivel inferior con la tecla

MENOS, una vez que en el display haya aparecido la “A”, se

interrumpirá la función de calentamiento automático.

- Presionando la tecla MÁS es posible seleccionar un nivel

de potencia superior, en tal caso el tiempo de calentamiento

automático será adaptado a la configuración seleccionada.

- Una vez concluido el tiempo de calentamiento, en el display

aparecerá el nivel de potencia previamente seleccionado.

Indicador de calor residual

Indica al usuario que el cristal se encuentra a una

temperatura peligrosa en caso de contacto con el área

situada sobre la zona de cocción. La temperatura es

determinada según un modelo matemático y en caso de

presencia de calor residual, ello es indicado con una “H” por

el correspondiente display de siete segmentos.

El calentamiento y el enfriamiento se calculan sobre la base

· El nivel de potencia seleccionado (entre “0“ y “9“)

· El período de activación.

Después de haber apagado la zona de cocción, el

correspondiente display mostrará “H” hasta que la

temperatura de la zona haya descendido por debajo del nivel

crítico (≤ 60ºC) según el modelo matemático.

Función de apagado automático (lím. del tiempo de

En relación con el nivel de potencia, en caso de no

efectuarse ninguna operación, cada zona de cocción se

apaga después de un tiempo máximo preestablecido.

Cada operación en la zona de cocción (mediante las teclas

MÁS y MENOS) reinicializa el tiempo máximo de operación

de la zona devolviéndolo a su valor inicial.

Protección en caso de encendido involuntario

· En caso de que el control electrónico verifique la presión

continua de un tecla por aprox. 10 s, se apagará

automáticamente. El control emite una señal acústica de

error durante 10 segundos para advertir al usuario que los

sensores han detectado la presencia de un objeto. Los

displays muestran el código de error “ E R 0 3 “,que

permanecerá expuesto hasta que el control electrónico

advierta el error. Si la zona de cocción “quema”, aparecerá

una “H“ en el display alternativamente con la señal de error.

· En caso de no activarse ninguna zona de cocción dentro de

los 20 segundos sucesivos al encendido del Touch, el

control volverá a la modalidad stand-by.

· Cuando el control se encuentra encendido la tecla ON/OFF

tiene prioridad respecto de todas las restantes teclas, a fin

de que el control pueda ser apagado en cualquier momento

incluso en caso de presión múltiple o continua de teclas.

· En modalidad stand-by una presión continua de teclas no

producirá ningún efecto. En cualquier caso, para poder

encender nuevamente el control electrónico éste deberá

haber detectado que ninguna tecla se encuentre presionada.

Bloqueo de las teclas (dispositivo de seguridad para los

◊ Dispositivo de seguridad para niños:

Bloqueo de las teclas:

Para activar el dispositivo de seguridad para niños después

de haber encendido el Touch se deberán presionar

simultáneamente la tecla de selección de la zona inferior

derecha y la tecla MENOS y, a continuación, presionar

nuevamente la tecla de selección zona inferior derecha.

Aparecerá una “L” que significa LOCKED (dispositivo de

seguridad para niños contra encendido involuntario). En

caso de que la zona de cocción “queme” la “L” y la “H”

serán expuestas de modo alternado.

Esta operación deberá tener lugar dentro de los 10 segundos

sucesivos; no deberá presionarse ninguna otra tecla además

de aquéllas indicadas. En caso contrario, la secuencia será

interrumpida y la encimera no será bloqueada.

El control electrónico permanece bloqueado mientras no sea

desbloqueado por el usuario, incluso aunque mientras tanto

haya sido apagado y reencendido. Ni siquiera una

reinicialización del touch (después de una caída de tensión)

interrumpirá el bloqueo de las teclas.

Desbloqueo de las teclas para cocinar:

Para desbloquear el touch presionar simultáneamente la

tecla de selección zona cocción, situada en la parte inferior

derecha y la tecla MENOS. La “L“ (LOCKED/ bloqueado)

desaparece del display y en todas las zonas de cocción

aparece “0“ con un punto centelleante. En caso de que unazona de cocción “queme”, aparecerá la “H” en lugar del “0”.

Una vez apagado el touch, el dispositivo de seguridad para

niños será nuevamente activado.

Eliminación del bloqueo de las teclas:

Después de encender el touch podrá ser desactivado el

dispositivo de seguridad para niños. Es necesario presionar

de modo simultáneo la tecla de selección zona cocción

situada en la parte inferior derecha y la tecla MENOS y, a

continuación, únicamente la tecla MENOS. Si se ejecutan

todas las operaciones en el orden previsto dentro de los

sucesivos 10 segundos, el bloqueo de las teclas será

anulado y el touch será apagado. En caso contrario, la

secuencia será considerada como incompleta, el touch

permanecerá bloqueado y se apagará después de 20

Encendiendo nuevamente el touch mediante la tecla ON/OFF

todos los displays mostrarán “0”, los puntos decimales

centellearán y el touch quedará listo para efectuar la

cocción. En caso de que una zona de cocción “queme”,

aparecerá “H” en lugar de “0”.

Apagado de los circuitos múltiples

Utilizando el control TouchLite, según la versión, es posible

controlar placas con circuito doble o triple.

De modo simultáneo con la activación de una radiante

múltiple se encenderán todos los circuitos. Si se desea

encender sólo el circuito situado en la posición más interna,

los circuitos externos pueden ser apagados mediante la

Presionando la tecla de circuitomúltiple, los circuitos más

externos de la zona de cocción activada podrán ser

desactivados en cualquier momento. La activación de un

circuito externo es indicada mediante un LED adicional

específico. Presionando nuevamente la tecla de circuito-

múltiple se activarán una vez más los circuitos externos, con

encendido de los respectivos LEDS.

Comportamiento de un circuito triple:

Si el elemento a controlar es de circuito triple, se verifica lo

· La primera presión sobre la tecla de circuito-múltiple apaga

el circuito más externo y el LED situado en la parte superior

· Una segunda presión de la tecla de circuito-múltiple apaga

el circuito mediano y el LED situado en la parte inferior del

· Ejerciendo presión por tercera vez, se reenciende el circuito

mediano. La siguiente presión enciende el tercer circuito y el

Señal acústica (zumbador)

Durante el uso las siguientes actividades son señaladas

mediante un zumbador:

· Presión normal sobre las teclas con un sonido breve.

· Presión continua sobre las teclas durante más de 10 s con

un sonido largo intermitente.

Función de Temporizador (opcional)

La función temporizador es realizada en dos versiones:

· Temporizador autónomo entre 1 y 99 min: señal sonora

que indica conclusión del tiempo. Esta función se encuentra

disponible sólo mientras no se esté utilizando la encimera.

· Temporizador para zonas de cocción entre 1 y 99 min:

señal sonora que indica que el tiempo previsto se concluido;

las cuatro zonas de cocción pueden ser programadas de

Temporizador autónomo:

· Si el touch está apagado el temporizador autónomo puede

ser utilizado presionando la tecla de temporizador. En el

display aparece “00”. Presionando la tecla de encendido, el

touch retorna a la modalidad de stand-by y el temporizador

· Modificaciones del valor (0 – 99 min) pueden efectuarse

con incrementos de un minuto procediendo con una

cualquiera de las teclas MÁS de 0 a 99 y con la tecla MENOS

· Presionando de modo continuo la tecla MÁS o MENOS se

obtendrá un incremento dinámico de la velocidad de

variación hasta alcanzar un valor máximo, sin señales

· Al soltar la tecla MÁS (o MENOS), la velocidad de

incremento (decremento) partirá nuevamente desde el valor

· La programación del temporizador puede efectuarse tanto

mediante presiones continuas de las teclas MÁS y MENOS

como mediante presiones intermitentes (con señal sonora).

Una vez que el temporizador ha sido programado comienza

la cuenta regresiva. El cumplimiento del tiempo será

notificado mediante una señal sonora y el centelleo del

display del temporizador.

La señal sonora cesará

· Automáticamente después de 2 minutos.

· Presionando una cualquiera de las teclas.

El display cesa de centellear y se apaga.

Apagar / modificar el temporizador

· El temporizador puede ser modificado o apagado en

cualquier momento presionando las teclas TEMPORIZADOR

y MENOS (con señal sonora). El temporizador se apaga

situando el tiempo en “0” mediante la tecla MENOS o

presionando de modo simultáneo las teclas

TEMPORIZADOR y MENOS, con lo cual el temporizador es

dispuesto directamente en “0”.

Durante 6 segundos el temporizador permanece en “0” y a

continuación se apaga.

· Al encender el touch (presionando la tecla de alimentación)

se apaga el temporizador autónomo.

Programación del temporizador para las zonas de cocción

Encendiendo el touch es posible programar un

temporizador independiente para cada zona de cocción.

· Seleccionando la zona de cocción mediante la tecla de

selección zona, programando a continuación el nivel de

potencia y, por último, presionando la tecla de temporizador,

será posible programar una cuenta regresiva a fin de apagar

En torno al display del temporizador está situado un

número de LEDS igual al número de zonas de cocción, que

indican para cuáles zonas ha sido activado el temporizador.

· Al seleccionar el temporizador centelleará el respectivo

display y se encenderán los LEDS situados en torno al

display. Al seleccionar una zona de cocción, se apagarán los

LEDS del temporizador y el display dejará de centellear.· Cambiando la selección de una a otra zona, el display del

temporizador mostrará el valor del temporizador que está

asociado a la zona. Los temporizadores programados para

cada zona de cocción permanecen igualmente habilitados.

· La siguiente configuración del temporizador corresponde al

temporizador autónomo. Para incrementar el valor deberá

presionarse la tecla de selección del temporizador.

· El cumplimiento del tiempo es notificado mediante una

señal acústica y la aparición de “00” en el display, mientras

que el LED de la zona de cocción asignada al temporizador

comenzará a centellear. La zona de cocción se apagará y

aparecerá una “H” en caso de que la zona “queme”; en caso

contrario, el display de la zona mostrará un guión.

Se interrumpirán la señal sonora y el centelleo del display

· Automáticamente después de 2 minutos.

· Accionando una de las teclas.

El display del temporizador se apaga.

· Las funciones de base son análogas a aquéllas del

temporizador autónomo.

Precauciones (Fig. 3)

- En el uso de los elementos calentadores se aconseja

utilizar recipientes con fondo plano de diámetro igual o

ligeramente superior a aquel indicado por la serigrafía.

- Evitar desbordamientos de líquido. Por lo tanto, a

ebullición completa o de todas formas una vez que esté

caliente el líquido, reducir la potencia;

- No dejar encendidas los elementos calentadores vacíos o

con ollas o cacerolas vacías.

- Si la superficie de la encimera se rompe, desconectar

inmediatamente el aparato de la red para evitar la posibilidad

de sufrir un shock eléctrico.

- Para la limpieza de la encimera no debe usarse ningún

- Este aparato no está destinado para ser usado por

personas (incluidos niños) cuyas capacidades físicas,

sensoriales o mentales estén reducidas, o carezcan de

experiencia o conocimiento, salvo si han tenido supervisión

o instrucciones relativas al uso del aparato por una persona

responsable de su seguridad.

- Los niños deberían ser supervisados para asegurar que no

jueguen con el aparato.

Mantenimiento (Fig. 4)

Restos de hojas de aluminio, residuos de alimentos,

salpicaduras de grasa, azúcar o alimentos fuertemente

sacaríficos deben ser inmediatamente removidos del plano

de cocción con un raspador para evitar daños posibles a la

superficie del plano. Sucesivamente limpiar con un producto

adecuado y papel de cocina, luego enjuagar con agua y

secar con un paño limpio. De ninguna manera usar esponjas

o estropajos abrasivos; evitar también el uso de detergentes

químicos agresivos o quitamanchas.

Instrucciones para el instalador

Las presentes instrucciones están dirigidas al instalador

como guía para la instalación, regulación y mantenimiento

según las leyes y las normas vigentes. Las intervenciones

tienen que ser efectuadas siempre con el aparato

El aparato ha sido estudiado para ser empotrado en un

tablero de trabajo como ilustrado en la figura. Preparar

sobre todo el perímetro de la superficie con la cinta

impermeable en dotación.

Antes de efectuar la conexión eléctrica comprobar que:

- las características de la instalación satisfagan lo indicado

en la placa de características colocada sobre el fondo de la

superficie de cocción;

- que la instalación tenga una eficaz conexión de tierra según

las normas y las prescripciones de ley vigentes. La puesta a

tierra es obligatoria por ley.

En el caso de que el aparato no tenga el cable y/o enchufe

utilizar material apto para la corriente indicada en la placa de

características y para la temperatura de trabajo. El cable en

ningún punto tendrá que llegar a una temperatura superior

de 50°C sobre la temperatura ambiente.

Si se quiere una conexión directa a la red, es necesario

interponer un interruptor omnipolar con abertura mínima

entre los contactos de 3 mm dimensionado para la carga de

placa y responder a las normas vigentes (el cable de tierra

amarillo/ verde no tiene que ser interrumpido por el

interruptor). El enchufe o el interruptor omnipolar tienen que

ser fácilmente alcanzables con el aparato instalado.

El fabricante declina cualquier responsabilidad en el caso de

que lo dicho arriba y las usuales normas contra los

infortunios no sean respetados.

Si el cable de alimentación se daña, hágalo sustituir por

el fabricante, por un centro de asistencia técnica

autorizado o por un técnico de competencia similar, a fin

de prevenir todo tipo de riesgos.DIESES PRODUKT IST ALS HAUSHALTSGERÄT GEDACHT.

seleccionar nenhuma zona de cozedura nem o temporizador,

Indicador de calor residual

considerada incompleta, o touch permanecerá bloqueado e

· Temporizador para zonas de cozedura 1..99 min: sinal

sonoro quando o tempo tiver decorrido; as quatro zonas de

cozedura podem ser programadas independentemente.

Temporizador autónomo:

· Se o touch estiver desligado, o temporizador autónomo

pode ser utilizado activando a tecla do temporizador. O visor

temporizador apagamse e o visor pára de piscar.

do temporizador mostra o valor do temporizador associado

cada zona de cozedura permanecem activos.

temporizador autónomo.

instalador qualificado, para serem utilizadas como guia à

*Teniendo en cuenta el factor de simultaneidad
