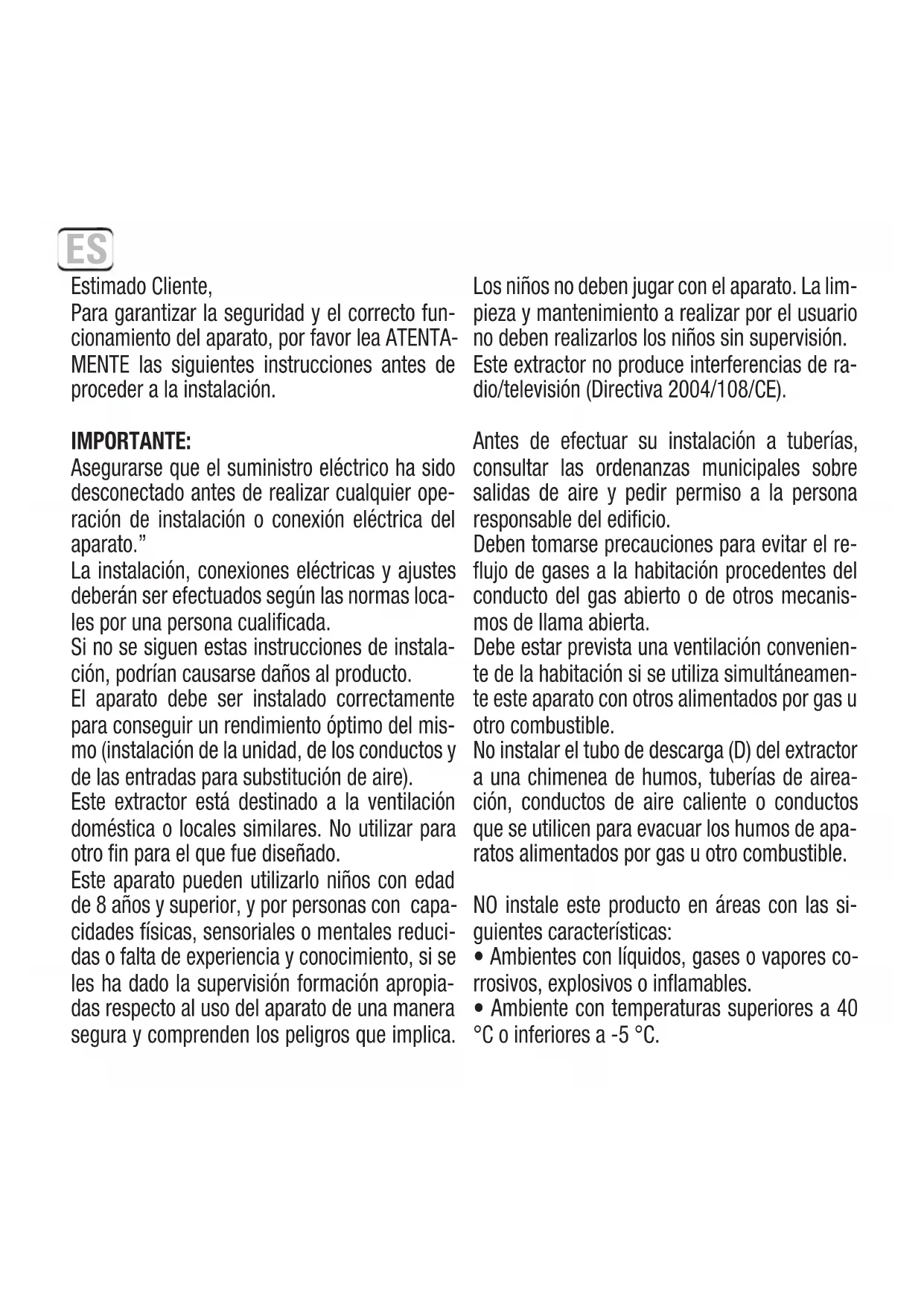

MANUAL DE USUARIO GS 400P CATA
Para garantizar la seguridad y el correcto funcionamiento del aparato, por favor lea ATENTA-MENTE las siguientes instrucciones antes de proceder a la instalación.
IMPORTANTE:
Asegurarse que el suministro eléctrico ha sido desconectado antes de realizar cualquier operación de instalación o conexión eléctrica del aparato."
La instalación, conexiones eléctricas y ajustes deberán ser efectuados según las normas locales por una persona cualificada.
Si no se siguen estas instrucciones de instalación, podrían causarse daños al producto.
El aparato debe ser instalado correctamente para conseguir un rendimiento óptimo del mismo (instalación de la unidad, de los conductos y de las entradas para substitución de aire).
Este extractor está destinado a la ventilación doméstica o locales similares. No utilizar para otro fin para el que fue diseñado.
Este aparato pueden utilizarlo niños con edad de 8 años y superior, y por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
Este extractor no produce interferencias de radio/televisión (Directiva 2004/108/CE).
Antes de efectuar su instalación a tuberías, consultar las ordenanzas municipales sobre salidas de aire y pedir permiso a la persona responsable del edificio.
Deben tomarse precauciones para evitar el re-flujo de gases a la habitación procedentes del conducto del gas abierto o de otros mecanismos de llama abierta.
Debe estar prevista una ventilación conveniente de la habitación si se utiliza simultáneamente este aparato con otros alimentados por gas u otro combustible.
No instalar el tubo de descarga (D) del extractor a una chimenea de humos, tuberías de aireación, conductos de aire caliente o conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.
NO instale este producto en áreas con las siguientes características:
- Ambientes con líquidos, gases o vapores corrosivos, explosivos o inflamables.
-
Ambiente con temperaturas superiores a 40 °C o inferiores a -5 °C.
-
Ambientes con exposición a agentes atmosféricos (lluvia, sol, nieve, etc.)
- Lugares con posibles obstáculos que dificulten el acceso al ventilador.
El producto o las partes del mismo no deben sumergirse en agua u otros líquidos.
El grado de protección IP solamente es válido si la instalación del aparato es conforme a lo indicado en este manual.
El fabricante declina toda responsabilidad por daños causados a personas, animales o cosas, debido al uso inadecuado del aparato, según las advertencias para la instalación uso y mantenimiento descritos en este manual de instrucciones.
Al finalizar la instalación, estas instrucciones deberán ser entregadas al propietario/usuario del aparato.
Es necesario permitir la desconexión del aparato de la red eléctrica después de la instalación. La desconexión se puede conseguir haciendo que el enchufe sea accesible o incorporando un interruptor en el cableado fijo que cumpla con las normas de instalación eléctrica.
INSTALACIÓN:
Antes de empezar la instalación, comprobar que la hélice no está deformada ni dañada, que gira libremente y que no haya ningún cuerpo extraño alojado en el interior de la carcasa."
La instalación del aparato se realizará según la documentación gráfica adjunta.
Asegurar que no existe ninguna obstrucción al paso de aire.
Este extractor no está destinado a ir montado en ventanas o paredes exteriores.
Este extractor debe estar ubicado en el interior de la campana como se indica en la fig. n° 1. Para la sujeción del extractor a la pared es necesario colocar los tacos y alcayatas suministrados con una separación de 200 mm. (GS-400M) / 140 mm. (GS-400P) entre ellos. Fijar el extractor en dichas alcayatas por la parte posterior.
Seguidamente, se señalizará en la pared el punto donde se debe ubicar el taco para la fijación del tope-pared, efectuando un taladro de 6 mm. y colocando en el mismo dicho taco. Por último, colocar por el interior del tope-pared el tornillo para la fijación definitiva del extractor.
NOTA: No conectar el extractor a una chimenea de humos, tuberías de aireación o conductos de aire caliente. Antes de conectar con tuberías consultar las ordenanzas municipales sobre salida de aires y pedir permiso a la persona responsable del edificio.
Asegúrese que la ventilación es apropiada incluso en el caso de utilizar simultáneamente el extractor y otro aparato alimentado por una energía otra que la electricidad.
CONEXIÓN ELÉCTRICA:
Asegurar que la tensión (V) y la frecuencia (Hz) del suministro eléctrico al que se va a conectar, se corresponde con los valores indicados en la placa de características."
Aparato de clase I, debe conectarse a una eficiente conexión dotada de toma de tierra. Declinamos cualquier responsabilidad por daños a personas o cosas debido a la falta de observancia a esta norma.
El aparato debe ser conectado de manera permanente a canalización fija mediante un cable de tres conductores de sección mínima
1 mm² para instalación fija.
El cable de alimentación a la red debe ser colocado de forma que no sea posible que ningún líquido o vapor pueda entrar al aparato a lo largo del mismo. Si esto no fuera posible, la entrada del cable deberá sellarse de forma adicional, por ejemplo con silicona. De lo contrario no se conservaría la protección IP indicada.
En el caso de no querer utilizar el aparato, se recomienda su desconexión de la red eléctrica.
Para finalizar la instalación, revisar que todas las conexiones se han realizado correctamente y asegurar que los cables están bien situados.
Asegurar que la hélice gira libremente.
LIMPIEZA Y MANTENIMIENTO:
- Antes de limpiar asegurar que el aparato esta desconectado de la red eléctrica y evitar su posible reconexión involuntaria."
- Limpiar con un paño húmedo periódicamente.
- El motor, la hélice y todos los componentes deben ser inspeccionados periódicamente para comprobar que no están sucios ni han sufrido ningún daño. La frecuencia de las inspecciones dependerá de las condiciones de funcionamiento del aparato.
- Eliminar la suciedad presente en la hélice y las partes interiores de la carcasa para evitar desequilibrios durante el funcionamiento, disminución de prestaciones aerodinámicas y daños en el motor.
Para efectuar dicha operación es necesario DESCONECTAR el extractor para evitar así posibles accidentes. Se sacará el aro entrada aire. Se limpiarán las partes interiores de la carcasa así como la turbina con desengrasantes (detergentes) evitando mojar el motor. Para la puesta en servicio del extractor realizar el ciclo anterior inverso.
Nota: La turbina no se debe desmontar para proceder a su limpie-
za. La frecuencia de limpieza variará según la intensidad de uso, no obstante, se recomienda limpiarlo cada 2 o 3 semanas.
Solicite siempre repuestos originales para reparaciones.
El FABRICANTE se reserva el derecho de efectuar cualquier mejora tecnológica o modificación sin previo aviso.
