MODE D'EMPLOI TF 2003 SD CATA

Instructions pour l'usage et la maintenance des plaques

GB

Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité electromagnétique.

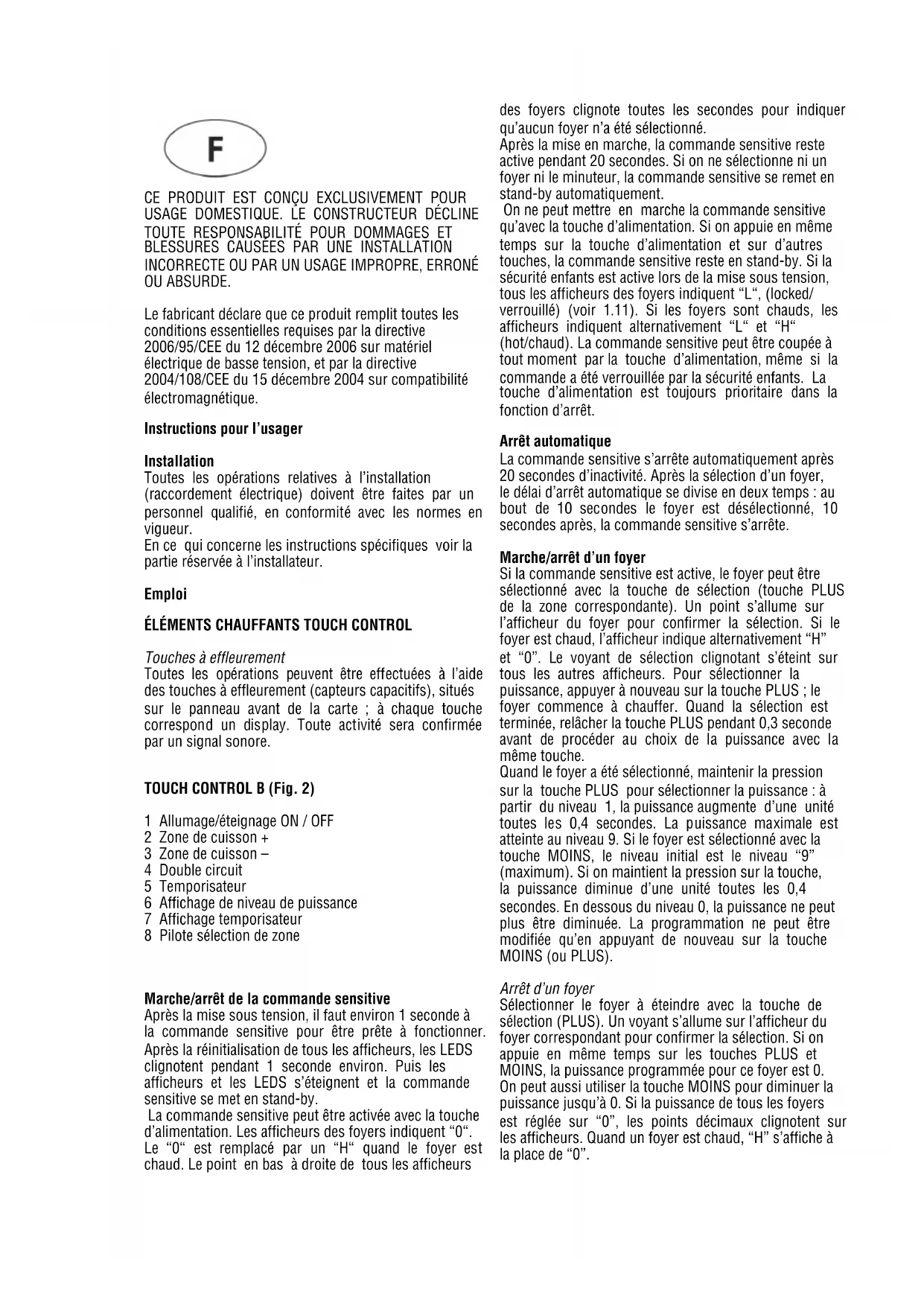

Instructions pour l'usager

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Emploi

ÉLÉMENTS CHAUFFANTS TOUCH CONTROL

Touches à effleurement

Toutes les opérations peuvent être effectuées à l'aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte ; à chaque touche correspond un display. Touteactivité sera confirmée par un signal sonore.

TOUCH CONTROL B (Fig. 2)

1 Allumage/éteignage ON / OFF
2 Zone de cuisson +
3 Zone de cuisson -
4 Double circuit
5 Temporisateur
6 Affichage de niveau de puissance
7 Affichage temporisateur
8 Pilote selection de zone

Marche/arrêt de la commande sensitive

Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être préte à fonctionner.
Après la réinitialisation de tous les afficheurs, les LEDs clignotent pendant 1 seconde environ. Puis les afficheurs et les LEDs s'eteignent et la commande sensitive se met en stand-by.

La commande sensitive peut être activée avec la touche d'alimentation. Les afficheurs des foyer indiquent "0". Le "0" est remplaced par un "H" quand le foyer est chaud. Le point en bas à droite de tous les afficheurs

des foyers clignote toutes les secondes pour indiquer qu'aucun foyer n'a ete selectionne.

Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si on ne seLECTIONne ni un foyer ni le minuteur, la commande sensitive se remet en stand-by automatiquement.

On ne peutmettre en marche la commande sensitive qu'veac la touche d'alimentation. Si on appuie en meme temps sur la touche d'alimentation et sur d'autres touches,la commande sensitive reste en stand-by.Si la sécurité enfants est active lors de la mise sous tension, tous les afficheurs des foyers indiquent *L",locked/ verrouille) (voir 1.11).Si les foyers sont chauds,les afficheurs indiquent alternativement *L" et *H" (hot/chaud).La commande sensitive peutetre coupee a tout moment par la touche d'alimentation,meme si la commande a etevrouilllee par la securite enfants.La touche d'alimentation est always prioritaire dans la fonction d'arrêt.

Arrêt automatique

La commande sensitive s'arrête automatiquement après 20 secondes d'inactivité. Avec la seLECTION d'un foyer, le délié d'arrêt automatique se divise en deux temps : au bout de 10 secondes le foyer est déslectionné, 10 secondes après, la commande sensitive s'arrête.

Marche/arrêt d'un foyer

Si la commande sensitive est active, le foyer peut être sélectionné avec la touche de scélection (touche PLUS de la zone correspondante). Un point s'allume sur l'afficheur du foyer pour confirmer la scélection. Si le foyer est chaud, l'afficheur indique alternatively "H" et "0". Levoyant de scélection clignotant s'éteint sur tous les autres afficheurs. Pour scélectionner la puissance, appuyer à nouveau sur la touche PLUS; le foyer commence à chauffer. Quand la scélection est terminée, relâcher la touche PLUS pendant 0,3 seconde avant de procédéur au besoin de la puissance avec la même touche.

Quand le foyer a eté sélectionné, maintainir la pression sur la touche PLUS pour sélectionner la puissance : à partir du niveau 1, la puissance augmente d'une unité toutes les 0,4 secondes. La puissance maximale est atteinte au niveau 9. Si le foyer est sélectionné avec la touche MOINS, le niveau initial est le niveau "9" (maximum). Si on maintainier la pression sur la touche, la puissance diminue d'une unité toutes les 0,4 secondes. En dessous du niveau 0, la puissance ne peut plus être diminuée. La programmation ne peut être modifiée qu'en appuyant de nouveau sur la touche MOINS (ou PLUS).

Arret d'un foyer

Selectionner le foyer à étéindre avec la touche de sélection (PLUS). Unvoyant s'allume sur l'afficheur du foyer correspondant pour confirmer la sélection. Si on appuie en même temps sur les touches PLUS et MOINS, la puissance programmée pour ce foyer est 0. On peut aussi utiliser la touche MOINS pour diminuer la puissance jusqu'à 0. Si la puissance de tous les foyer est régée sur "0", les points décimaux clignotent sur les afficheurs. Quand un foyer est chaud, "H" s'affiche à la place de "0".

Arrêt de tous les foyer :

Pour obtenir l'arrêt immédiat de tous les foyers, appuyer sur la touche d'alimentation. En mode standby, "H" s'affiche pour tous les foyers qui sont chauds. Tous les autres afficheurs sont éteints.

Puissance

Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repères gradués de “1” à “9” sur les afficheurs à LEDs de sept segments.

Chauffe automatique (sur selection)

Quand la fonction de chauffe automatique est active, la puissance du foyer est à 100% pendant une durée qui varie selon la puissance selectionnee.À la fin du temps de chauffe, la commande sensitive revient à la puissance selectionnee.

Départ du processus de chauffe automatique :

• la commande sensitive est allumée et un foyer est sélectionné :
• quand la puissance 9 est atteinte, appuyer encore une fois sur la touche PLUS pour activer la chauffe automatique;
• pour sélectionner la puissance, appuyer sur les touches PLUS et MOINS, l'afficheur indique la puissance sélectionnée;
• trois secondes après la dernière pression des touches (seLECTION de la puissance) et 16 secondes après l'activation de la fonction de chauffe automatique, le symbole "A" (qui signale l'augmentation de la puissance) et la puissance selectionnée apparaisent alternatively sur l'afficheur;
  -si on utilise la touche MOINS pour selectionner une puissance plusasse alors que I'afficheur a déjà indiqued "A",la fonction de chauffe automatique s'interrrompt;
• il est possible de sélectionner une puissance plus élevée avec la touche PLUS. Dans ce cas, le temps de chauffe automatique s'adapte à la puissance selectionnée.
• quand le temps de chauffe est écoulé, l'afficheur indique la puissance préalablement sélectionnée.

Indicateur de chaleur résiduelle

Il signale à l'utilisateur que le verre est chaud et peut présenter un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modele mathématique. La chaleur résiduelle est indiquée par la lecture "H" sur l'afficheur à sept segments correspondant. Le chauffage et le refroidissement sont calculés en fonction :

· de la puissance selectionnee (de "0" à "9")

· de la durée d'activation des relatis

Après avoir étéint le foyer, l'afficheur correspondant indique “H” jusqu'à ce que la température du foyer redescende en dessous du niveau critique (≤ 60^) sur la base du modele mathématique.

Arrêt automatique (durée limite de fonctionnement)

En fonction la puissance可以选择, chaque foyer s'eteint après un temps établi si aucune opération n'est exécutée. Chaque intervention sur le foyer (avec les

touches PLUS et MOINS ou Booster) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.

Protection contre la mise enmarche involontaire

• Si le contrôlelectronique detecte l'activation continue d'une touche pendant environ 10 secondes, il provoque un arrêt automatique. Le contrôle émet un signal sonore d'erreur de 10 secondes pour avertir l'utilisateur de la présence d'un objet sur les capteurs. Les afficheurs indiquent le code d'erreur "E R O 3" tant que le contrôlelectronique signale l'erreur. Si le foyer est chaud, l'afficheur indique alternatively "H" et le signal d'erreur.

• Sieldom foyer n'est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by

• Quand le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres touches : le contrôle peut être coupé à tout moment même en cas d'activation multiples ou continue des touches.
• En mode stand-by, l'activation continue des touches ne produit aucun effet. Avant que le contrôle électronique puisse être remis en marche, il doit s'assurer qu'aucune touche n'est active.

Verrouillage des touches (sécurité enfants)

Sécurité enfants :

Verrouillage des touches :

pour activer la sécurité enfants,mettre en marche la commande sensitive en appuyant simultanement sur la touche de selection du foyer en bas a droite et sur la touche MOINS. Appuyer a nouveau sur la touche de selection du foyer en bas a droite.L'afficheur indique "L" pour LOCKED (securite enfants contre l'allumage involontaire). Si le foyer est chaud, l'afficheur indique alternatively "L" et H".

Cette opération s'effectue normalement en 10 secondes, aucune autre touche (en dehors de celles qui viennent d'être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée.

Le contrôlelectronique restevrouillé jusqu'à ce que l'utilisateur le débloque, même si, entre temps, il est arrêté et remis en marche. Meme une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches.

Déverrouillage des touches pour cuisiner :

pour déverrouiller la commande sensitive, appuyer en même temps sur la touche de seLECTION du foyer en bas à droite et sur la touche MOINS. Le “L” (LOCKED/verrouillé) sur l'afficheur disparait ; tous les foyers indiquent “0” avec un voyant clignotant. Si un foyer est chaud, l'afficheur indique “H” et “0”. Quand la commande sensitive est arrêtée, la sécurité enfants s'active à nouveau.

Suppression du verrouillage des touches :

quand la commande sensitive fonctionne, la sécurité enfants peut etre desactivée.Appuyer en meme temps sur la touche de selection du foyer en bas a droite de la

table et sur la touche MOINS puis seulement sur la touche MOINS. Si toutes les opérations sont executées dans l'ordre, les touches se déverrouillent dans les 10 secondes qui suivent et la commande sensitive s'eteint. Dans le cas contraire, la série est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes. Si on remet en marche la commande sensitive avec la touche ON/OFF, tous les afficheurs indiquent "0", les points décimaux clignotent; la commande sensitive est préte pour la cuisson. Si un foyer est chaud, l'afficheur indique "H" au lieu de "0".

Arrêt des circuitismultiples

Le contrôle TouchLite, selon la version, permet de contröler les tables à double ou triple circuit. Quand une table à radiants multiples est mise en marche, tous les circuits sont actifs en même temps. Pourmettre en marche uniquement le circuit situé vers l'intérieur, arrêté les circuits externes avec la touche correspondante. Les circuits externes du foyer actif peuvent être désactifs à tout moment avec la touche circuit multiple. Les circuits externes actifs sont indiqués par une LED supplémentaire spécifique. Pour réactiver les circuits externes, appuyer à nouveau sur la touche circuit multiple. Les LEDs correspondantes s'allument.

Comportement d'un circuit triple

Si I'element controlé est un radiant à circuit triple : la première pression sur la touche circuit multiple, une coupe le circuit externe et la LED située en haut de l'afficheur. la seconde pression sur la touche circuit multiple, une coupe le circuit du milieu et la LED située en bas de l'afficheur. la troisième pression réactive le circuit du milieu. Une pression supplémentaire ajoute le troisième circuit et la LED correspondante.

Signal sonore (vibreur)

Pendant le fonctionnement, le vibreur signale les activités suivantes:

• activation normale des touches (son bref).

• activation continue des touches pendant plus de 10 secondes (son prolongé intermittent).

Fonction temporisation (en option)

La fonction temporisation existe en deux versions : · minuteur autonome 1.99 min : signal sonore indiquant que le temps programme est ecoulé. Cette fonction est disponible uniquement pendant l'utilisation de la table de cuisson.

• Minuteur pour foyers 1.99 min.: signal sonore indiquant que le temps de cuisson est écoulé; les quatre foyers peuvent être programmés independamment.

Minuteur autonome

• Si la commande sensitive est coupée, pour utiliser le minuteur autonome appuyer sur la touche minuteur. L'afficheur indique "00". Quand on appuie sur la touche de mise en marche, la commande sensitive revient en mode stand-by et le minuteur est coupé.

• Modifications de la valeur (0-99 min): elles peuvent être régées par paliers d'une minute avec n'importée qu'elle touche PLUS de 0 à 99 et avec la touche MOINS de 99 à 0.

• L'activation continue des touches PLUS ou MOINS entraine une incrémentation dynamique de la vitesse de variation jusqu'à une valeur maximale (pas de signal sonore).

• Si la touche PLUS (ou MOINS) est relachée, la vitesse d'incrémentation (diminution) repart de la valeur initiale.

• La programmation du minuteur s'effectue par pression continue des touches PLUS et MOINS ou par pressions successives (signal sonore).

Le compte à rebours commence après la programmation du minuteur. L'écoulement de la durée programmée sera indiqué par un signal sonore et par le clignotement de l'afficheur du minuteur.

Le signal sonore s'arrête

automatiquement au bout de 2 minutes
- par pression d'une touche quelconque L'afficheur cesse de clignoter et s'eteint.

Eteindre/regler le minuteur

Le minuteur peut être régle ou être à tout moment en appuyant sur les touches TIMER et MOINS (signal sonore). Pour couper le minuteur, seLECTIONNER "0" avec la touche MOINS ou avec les touches TIMER et MOINS simultanément qui placent immédiatement le minuteur sur "0". Le minuteur reste sur "0" pendant 6 secondes avant de s'eteindre.
- Si la commande sensitive est activée (avec la touche d'alimentation), le minuteur autonome s'eteint.

Programmation du minuteur pour chaque foyer

La commande sensitive permet de programmer un minuteur indépendant pour chaque foyer.

• Sélectionner le foyer avec la touche de sélection ; programmer la puissance ; enfin, appuyer sur la touche du minuteur pour régler la durée de fonctionnement du foyer. Autour de l'afficheur du minutesur, il y a autant de LEDs que de foyer. Ils indiquent les foyer pour lesquels le minuteur est activé.
• Quand le minuteur est sélectionné, l'afficheur correspondant clignote et les LEDs qui l'entourent s'allument. Quand un foyer est sélectionné, les LEDs du minuteur s'éteignent et l'afficheur ne clignote plus.
• Si on modifie la sélection des foyer l'un après l'autre, l'afficheur du minuteur indique la valeur du minutesur associé à chaque foyer. Les minuteurs programmes pour chaque foyer restent actifs.
• Les autres caractéristiques du minuteur correspondant à celles du minuteur autonome. Pour augmenter la valeur, utiliser la touche de sélection du minuteur.
• L'écoulement du déali programme est indiqué par un signal sonore et par les chiffres "00" sur l'afficheur : la LED du foyer correspondant au minuteur clignote. Le foyer s'eteint et "H" s'affiche si le foyer "brule. Dans le cas contraire, l'afficheur du foyer montre untrait.

Le signal sonore et le clignotement de l'afficheur s'interrompent

automatiqueauboutde2minutes.
- par pression d'une touche quelconque.
L'afficheur du minuteur s'eteint.

• Les fonctions de base correspondant à celles du minuteur autonome.

Precautions (Fig. 3)

• Nous recommendons l'utilisation de recipients à fond plat d'un diamètre égal ou légarement supérieur à celui de la zone chaude;
• Eviter les débordements de liquide; réduire la puissance une fois l'ebullition atteinte;
• Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un recipient vide.
• Si la surface de la plaque se casse, débrancher immédiatement l'appareil du réseau électrique pour éviter un eventuel chocoléctrique.

• Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervises ou si elles ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.

• Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien (Fig. 4)

Enlevez aussi tô du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d'autres alimentés fortement riches en saccharine à l'aide d'une raclette à fin d'eviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit ajustat et du papier absorbant, puis rincer à l'eau et secher avec un torchon propre. N'utiliser en aucun cas d'éponges metalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.

Instructions pour l'installateur

Installation

Ces instructions sont faites pour le technicien spécialise comme guide à l'installation, au réglage e à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuees quand I'appareil est debranché.

Positionnement (Fig. 5)

1. Vue de face
   2 Côté frontal

L'appareil est prévu pour être encastré dans une table de travail comme indiqué dans le dessin spécial. Préparer la colle pour seller ci-jointe sur tout le périmètre du plan.

Branchementélectrique

Avant d'effectuer le branchement électrique, s'assurer que:

• les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;
• que l'installation dispose d'un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi.

Si l'appareil n'a pas de cable et /ou de prise correspondante, utiliser de la matière apte à l'absorption indiquée sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle ambiente.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné à la puissance de plaque et qui suit les normes en vigueur (le fil de terre de couleur jaune/vert ne doit pas être coupé par l'interrupteur).

La prise ou l'interrupteur omnipolaire doit être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autres normes contre les accidents ne seraient pas observées.

Automaticamente après 2 minuti
