Tipo de producto	Limpiador de alta presión STERWINS EPW2-ST5.5
Alimentación eléctrica	230 V - 50 Hz
Potencia	5.5 kW
Presión máxima	150 bares
Caudal de agua	450 L/h
Dimensiones aproximadas	80 x 40 x 60 cm
Peso	25 kg
Compatibilidades	Accesorios STERWINS compatibles
Funciones principales	Limpieza de superficies exteriores, coches, terrazas, etc.
Mantenimiento y limpieza	Verificar regularmente los filtros y limpiar las boquillas
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto por parte del fabricante
Seguridad	Protección contra el sobrecalentamiento, interruptor de seguridad
Información general	Garantía de 2 años, manual de usuario incluido

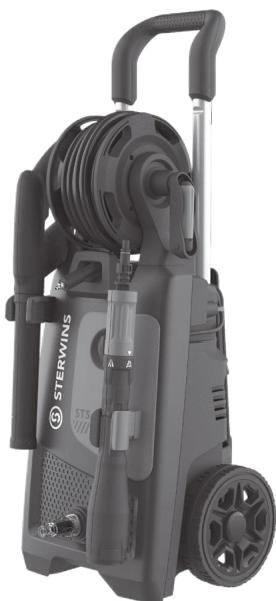

MANUAL DE USUARIO EPW2-ST5.5 STERWINS

FR NETTOYEUR HAUTE PRESSION ST5 STERWINS
65 LIMPIADORADELTA PRESIONSTERWINSST5
LAVADORADELTA PRESSSTERWINS ST5
STERWINS IDROPULITRICE ST5
I IAY2TIKO YYHANE TIEZHE STERWINS ST5
PL MYJKA WYSOKOÇİNIEI NOWA STERWINS ST5

MOIKA BbICOKO TABJIENH STERWINS ST5
17 STERWINS ST5 XOFAPbI KbICbIMdbI JYFbILIbI
UA MIMKA BVCOKOFO TICKY STERWINS ST5
RO STERWINS APARAT DE CURATAT DE INALTAPRESIUNE ST5
EN STERWINS HIGH PRESSURE CLEANER ST5

EAN:3276007641929

Notice de Montage, Utilisation et Entretien
Euyexipioio ouuapuooyonc, xonkaiouvtpionc
A KepiBmTBo 36ipci EKcIpyataii

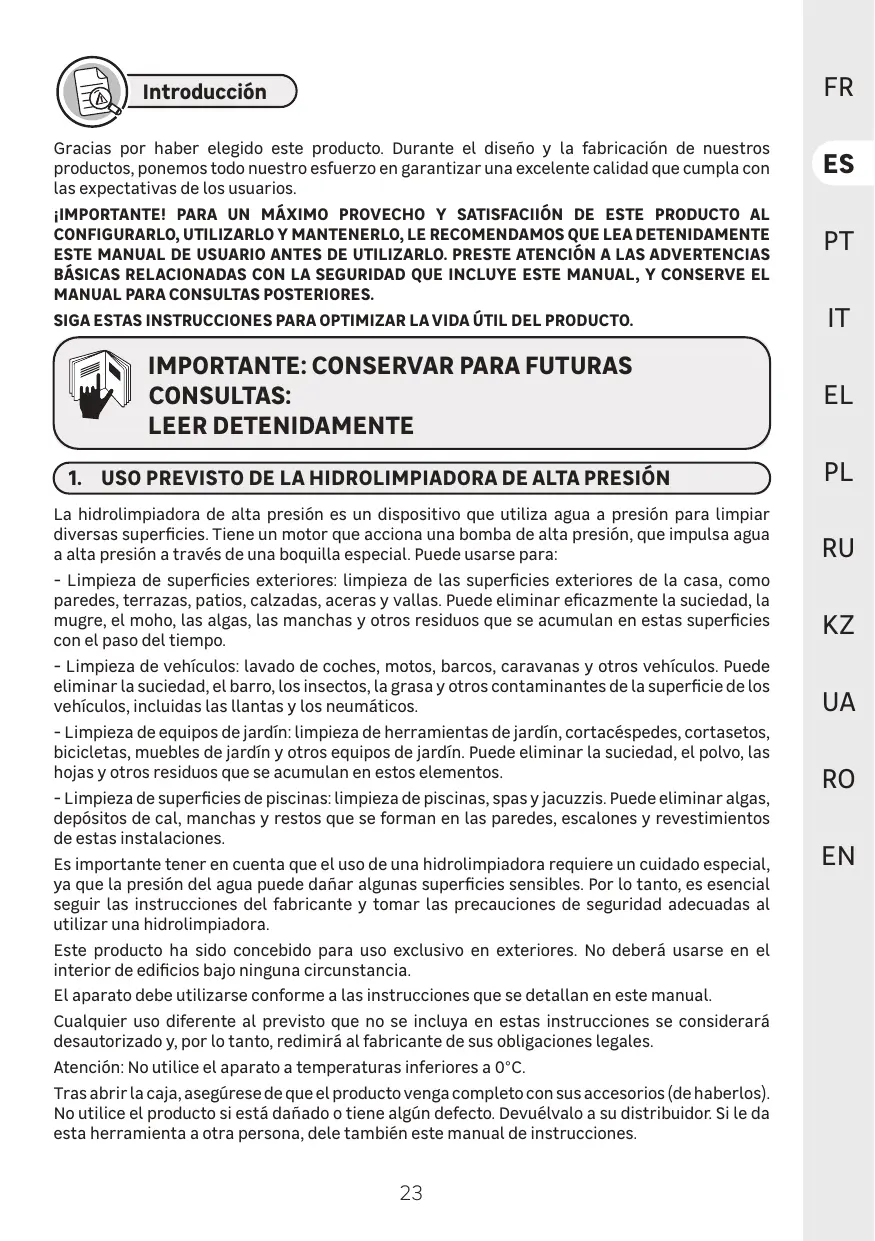

Gracias por haber elegido este producto. Durante el Diseño y la fabricación de nuestros Productos, ponemos todo nuestro esfuerzo en garantizar una excellente calidad que cumpla con las expectativas de los usuario.

IMPORTANTE! PARA UN MAXIMO PROVECHO Y SATISFACIOn DE ESTE PRODUCTO AL CONFIGURARLO, UTILizarLO Y MANTENERLO, LE RECOMENDAMOS QUE LEA DETENIDAMENTE Este MANUAL DE USUARIO ANTES DE UTILizarLO. PRESTE ATencion A LAS ADVERTECIAS BASICAS RELacionadas CON LA SEGURIDAD QUE INCLUYE ESTE MANUAL, Y CONSERVE EL MANUAL PARA CONSULTAS POSTERIORES.

SIGA ESTAS INSTRUCCIONES PARA OPTIMizar LA VIDA U TIL DEL PRODUCTO.

IMPORTANT: CONSERVAR PARA FUTURAS CONSULTAS: LEER DETENIDAMENTE

1. USO PREVISTO DE LA HIDROLIMPIADORA DE ALTA PRESION

La hidrolimpiadora de alta presión es un dispositivo que utilizes agua a presión para limiar diversas superficies. Tiene un motor queonga una bomba de alta presión, que impulsa agua a alta presión a工程技术 de una boquilla especial. Puede usarse para:

• Limpieza de superficies exteriores: limpieza de las superficies exteriores de la casa, como paredes, terrazas, patios, calzadas, aceras y vallas. Puede eliminar eficazmente la suciedad, la mugre, el moho, las algas, las manchas y除外os que se acumulan en estas superficies con el paso del tiempo.
• Limpieza de vehículos: lavado de coches, motos, barcos, caravanas y otros vehículos. Puede eliminar la suciedad, el barro, los insectos, la grasa y algunos contaminantes de la superficie de los vehículos, incluidas las llantas y los neumáticos.
• Limpieza de equipos de jardín: limpieza de herramrientas de jardín, cortácspedes, cortasetos, bicicletas, muebles de jardín yotiros equipoas de jardín. Puede eliminar la sociedad, el polvo, las hojas yotiros residuos que se acumulan en这些东西 elementos.
• Limpieza de superficies de piscinas: limpieza de piscinas, spas y jacuzzi. Puede eliminar algas, depuestos de cal, manchas y restos que se forman en las paredes, escalones y revestimientos de estas instalaciones.

Es importante tener en cuenta que el uso de una hidrolimpiadora requiere un cuidado especial, ya que la presión del agua pueda darar todas superficies sensibles. Por lo tanto, es esencializar las instrucciones del fabricante yayar las precauciones de seguridad adecuadas alutilizar una hidrolimpiadora.

Este produit ha sido concebido para uso exclusivo en exteriores. Noderabad usarse en el interior de edificios bajo ninguna circunstancia.

El aparatoDebe utiliserse conforma a las instrucciones que se detallan en este manual.

Cualquier uso diferente al previsto que no se incluya en estas instrucciones se considerará desautORIZAD, por lo tanto, redimir al fabricante de sus obligaciones legales.

Atencion: No utilise el aparato a temperatas inferiores a 0^

TrasAbrir la caja,aseguesede que el producto venga completo con sus accesorios (de haberlos). Noutiliceel productosiesta dañadoortienealgundefecto.Devuvelvala su distribuidor.Sile da esta herramienta aotra persona,dele tambiéneste manual de instrucciones.

Por favor,onga presente que esta unidad no ha sido diseñada para aplicaciones commerciales, industriales o profesionales. La garantía(ofrecida con el producto quedará anulada en caso de utilizese para uses commerciales, profesionales, industriales o fines similares. Este producto ha sido diseñado para utilizese por un periodo de 5 años (vida uyil prevista).

2. MEDIDAS DE SEGURIDAD

ADVERTENCIA LEATODAS LAS ADVERTENCIAS, INSTRUCCIONES, ILLUSTRACIONES Y ESPECIFICACIONES PROPORCIONADAS CON ESTA HERRAMIENTA ELECTRICA. EL INCUMPLIMIENTO DE LAS INSTRUCCIONES QUE SE DETALLAN A CONTINUACION PODRIA DAR LUGAR A INCENDIOS, DESCARGAS ELECTRICAS O LESIONES FISICAS DE IMPORTANCIA.

CONSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS PARA FUTURAS CONSULTAS.

2.1 MEDIDAS DE SEGURIDAD GENERALES

Los aparatos no deben ser realizados por los niños. Se debe supervasar a los niños para asegurarse de que no jugan con el aparato. Este aparato no pueda ser utilizado por personas con incapacidades fisicas, sensoriales o mentalares, o que no@cuenten suficiente experiencia o conocimientos, si estan siendo supervisados o han sido instruidos en el uso apropiado y seguro del aparato y entienden lospeligosque acarrea.

• ADVERTENCIA: Este aparato ha sido Diseñado para ser uso con un producto de limpieza suministrado o recommendado por el fabricante. El uso de otros products de limpieza o sustancias químicasoulda tener un efecto adverso en el aparato.
• ADVERTENCIA: Los chorros de alta presión podrjan ser peligrosos si no se utilizes correctamente. Elchorro de agua no debe ser dirigido a personas, equipos electricos o alsame aparato.
• ADVERTENCIA: No use el aparato cuando haya personas dentro de su radio de alcance, a menos que lleven esta rpota protectora.
• ADVERTENCIA: No dirija elchorro de agua hacía otheras personas o hacía usted con el proposto del limpiar la ropa o el calzado.
• ADVERTENCIA: Riesgo de explosión - No pulverice sobre liquidos inflamables.
• ADVERTENCIA: La hidrolimpiadora no debe ser usada por niños o personas sin experiencia.
• ADVERTENCIA: La manguera, las conexiones y los acoplamente de la hidrolimpiadora son importantes para tener la calidad del aparato. Utilice unicamente la manguera, las conexiones y los acoplamenteos recommendados por el fabricante.
• ADVERTENCIA: Para Maintener la seguridad del aparato, utilise únicamente piezas de repuesto originales oaprobadas por el fabricante.
• ADVERTENCIA: El agua que haya pasado por las valvulas antireturno se considera agua no potable.
• ADVERTENCIA: Retire el enchufe de la toma de corriente durante la limpieza o el mantenimiento y cuando sustituya piezas o cambie laquina a另一边ccion.
• ADVERTENCIA: No utilise el aparato si el cable de alimentacion, o una parte importante del aparato, está dañada, como por exemple, dispositivos de seguridad, la manguera de la hidrolimpiadora o la pistola de gatillo.
• ADVERTENCIA: El uso de cables alargadores inaproviados pueda resultar peligioso. Si se usa un cable alargador, deben ser apto para uso en exteriores y la connexion

deberá permanecer seca y alejada del sueño. A tal efecto, se recomienda el uso de un portamangueras que mantenga el enchufe a 60 mm como minimo del sueño.

• ADVERTENCIA: No utiliseadoras con motor de combustión en interiores a menos que las autoridades laborales nacias evaluén una ventilación adequada.
• ADVERTENCIA: Asegúrese de que las emisiones de escape no salen cerca de las entradas de aire.
• ADVERTENCIA: Para las cuales calentadas por gas o aceite es importante proportionar una ventilación adequada y asegurar de que los gases de combustión se descargan correctamente.
• ADVERTENCIA: Apague siempre el aparato desde el interruptor de alimentacion cuando lo deje desatendido.
• Laquina solo puede connectarse a la red de suministro de agua potable si hay instalada una valvula antireturno con dispositivo de vaciado en la manguera de suministro. Asegúrese de que la mangueraonga al menos Ø13 mm y de que está reforzada.
• Si utilizes detergentes con la alta presión, asegúrese de que el detergente está recommendado por el fabricante. El uso de otros detergentes o productos químicos puede comprometer la seguridad del aparato. El uso inadequado de detergentes pueda causar lesiones graves o intoxicaciones. Guarde los detergentesFTAa del alcance de los niños.

2.2 ATENUACION DE RUIDOS Y VIBRACIONES

Para reducir el impacto del ruido y las vibraciones, limite el tiempo de trabajo, use métodos de trabajo que generen bajas vibraciones y ruidos, y viste un equipo de protección. Considere los siguientes punto para reducir los riesgos de exposión a las vibraciones y el ruido:

1. Utilice el producto solo según el uso previsto en su Diseño y asignado en estas instrucciones.
2. Compruebe que el producto está en buena estado y elostenimiento se haya realizado correctamente.
3. Utilice los accesos apropriados con la unidad y asegúrese de que estén en buena estado.
4. Sujete bien los manillas o superficies de agarre.
5. Efectue en el producto aquellas operaciones deostenimiento indicadas en las presentes instrucciones y mantengalo correctamente lubricado (si Proceed).
6. Planifique su horario de trabajo para repartirrialquier uso de herramentas de alta vibracion a lo长大o de un periodo de tiempo mas largo.

2.3 RIESGO RESIDUAL

Incluso en caso de que este producto se usa cumpliendo todos los requisitos de seguridad, siempre queda un riesgo residual de lesiones y daños. En connexion con laestructura y el Diseño del propio producto pueda occurrir los riesgos siguientes:

Problemas de salute derivados de la emisión de vibraciones si el producto se usa durante largos periodos de tiempo o no se gestiona adequamente y se mantiene correctamente.
Lesiones y daños materiales debidos a la rotura de accesorios de corte o al impacto repentino de objetos ocultos durante el uso.
→ Peligro de lesiones y daños materiales causados por objetivos que salen despedidos.
→ El uso prolongado de este productodea al operario expuesto a vibraciones y pueda producir el «sindrome de los dedos blancos». A fin de reducir tal riesgo, utilise guantes y mantenga las manos calientes. Si apareciera algo del sintomas del «sindrome de los dedos blancos», academia al medico inmediatamente. Los sintomas del «sindrome de los dedos blancos» incluyen: adormecimiento, perdida de sensacion, hormigueo, escozar, perdida de fuerza, asi como Cambios en el color o el estado de la piel. Estos sintomas aparecen normalmente en los dedos, las manos o las muñcas. El riesgo aumento a bajas temperatas.

PARA GARANTIZAR LA SEGURIDAD DE LA MAQUINA, UTILICE UNICAMENTE PIEZAS DE REPUESTO ORIGINALES DEL FABRICANTE U HOMOLOGADAS POREste.

2.4 SÍMBOLOS EN EL PRODUCTO

CE	Conforme con los estándares europeos: Este símbolo signifi ca que este producto cumple con las directivas europeas aplicables, y se ha realizado una prueba de cumplimiento de estas directivas.
EAC	Símbolo de circulación de productos Dentro del mercado de la Unión Aduanera de los Estados miembrlos.		Cuple con el reglamento técnico de Ucrania.
IPX5	Código de protección internacional (grado de protección contra la entrada de polvo y agua)		Lea y comprendía todas las instrucciones antes de usar el producto y siga todas las advertencias y medidas de seguridad.
	Al final de su vida útil, los productos electricos no deben desecharse con el resto de la basura domérica. Recíclelos si se dispone de instalaciones paraarlo. Consulte a las autoridades locales o su distribuidor para obtener consejos sobre el reciclaje.
	Lea el manual de instrucciones.		Herramiente de classe II - Doble aislamiento.
	Desconnecte inmediamente el enchufe de la toma de corriente si el cable se daña o secciona.		Elchorro de alta presión possible ser peligroso si no se utilizes correctamente. Elchorro nunca debe dirigirse hacía personas, equipos electricos bajo tensión o la herramienta.
	Este aparato no se debe connectar directamente a una toma de agua potable.		jAdvertencia! jPara evitar el peligro de asfixia, mantenga esta Bolsa de plástico alejada de bebés y niños!

2.5 SÍMBOLOS EN ESTE MANUAL

!!	Tipo y origen depeligro: La inobservancia de esta advertencia pueda conducir a lesiones graves o mortales.		Tipo y origen depeligro: Este símbolo indica que se pueda causar daños al aparato, al medioambiente o a la propidad si no se sugie esta advertencia.
	Nota: Este símbolo indica información importante para una mayor comprensión del producto.		Lea el manual: Este símbolo indica queDebeleer con atencionelmanualde usuario.
	Este producto es reciclable. Si no pueda seguirutilizándose, llévelo a un punto de recogida de productos reciclables.		Reciclethismanualde instrucciones
PAP	Código de reciclaje del papel.	93	Nivelde potencia acústica garantizo(sometido a ensayo deacroedor con lo dispuesto en Directiva 2000/14/CE modificada por 2005/88/CE).
X.XX	Consulte la ilustración correspondiente al final del folledo.

3. DATOST TECNICOS

Modelo	HPC STERWINS - EPW2-ST5.5
Potencia (W)	2500
Voltaje (V)	220-230 V ~
Frecuencia	50 Hz
Nivel IP	IPX5
Clase de protección	Clase II
Longitud de la manguera:	8 m
Caudal minimo de entrada	0,3 MPa
Temperatura maximala de entrada	40°C
Caudal maximalo de entrada	0,6 MPa
Presión nominal	11,5 MPa
Presión maxima	16,5 MPa
Caudal	5,5 L/min
Caudal máximo	8,3 L/min
Nivel de potencia acústica (Garantizado + Medido)	LWA: 89 dB(A) + LWA: 89,1 dB(A) KWA: 1,75 dB(A)
Nivel de presión acústica (Garantizado + Medido)	LPA: 77 dB(A) + LPA: 76,7 dB(A) KPA: 3,0 dB(A)
Nivel de vibración (Garantizado + Medido)	ah < 2,5 m/s², K=1,5 m/s²
Peso bruto + neto	12,8 kg + 11,2 kg

Los valores sonoros se han determinado según el número de prueba de ruido que figura en la norma EN 60335-2-79, utilizing las normas tíbasicas EN ISO 3744.

La intensidad del sonido al que está expuesto el usuario可以选择ceder 85 dB(A), por lo que es必需arioayar medidas de proteccion auditivas.

Las cifras de ruido indicadas son niveles de emisión, pero no necessariamente niveles de trabajo seguro. Algunos factores que influyen en el nivel efectivo de exposión de la mano de obr se las caracteristicas del lugar de trabajo, las demás fuentes de sonido, etc., eskaar, el número de Herramentas y otheros procesos adyacentes, asi como el tiempo que un usuario está expuesto al ruido. Asimismo, el nivel de exposión permitido podra variar en funcional del Pais. No obstarce, esta información permitted al usuario de la herramienta una mejor evaluacion del peligro y los riesgos.

4. MONTAJE

jADVERTENCIA! jEL PRODUCTO DEBE ESTAR COMPLETAMENTE MONTADO ANTES DE UTILizarLO! jNO UTILICE UN PRODUCTO QUE SOLO esta PARCIALMENTE MONTADO O QUE SE HAYA MONTADO CON PIEZAS DANADAS! jSIGA PASO A PASO LAS INSTRUCCIONES DE MONTAJE Y CONSULTE LAS ILUSTRACIONES INCLUIDAS AMODO DE REFERENCIAVISUAL PARA FACILITARLE EL

MONTAJE DEL PRODUCTO!

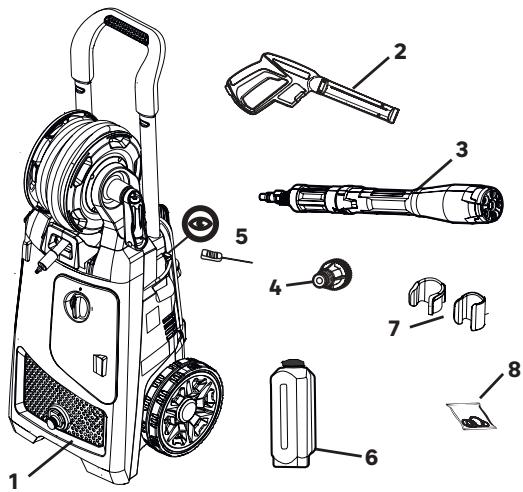

4.1 DESEMBALAJE

1. Hidrolimpiadora de alta presión
2. Empuñadura de pistola
3. Boquilla 5 en 1
4. Adaptador de suministro de agua
5. Consejo de limpieza
6. Botella de detergente
7. Dos ganchos
8. Junta tórica

Instrucciones de desembalaje:

Utilice sempre guantes quando desembale.
→ No utilise un cúter, cuchillo, sierra ni ninguna或其他 herramiento similar para desembalar el producto.
Transporte la herramiento solo por el manillar.
Guarde la caja para su posterior reutilizacion (transporte y almacenamento).
Conserve el manual de instrucciones en un area seca para consultas adiconiales.

4.2 PREPARACION

UTILICE AGUA DE LA RED O DE UN DEPOSITO (SUJETO A UN FILTRO ADICIONAL). SOLO AGUA FRIA O TEMPLADA, NO USAR AGUA CALIENTE.

ADVERTENCIA: EL APARATO NO ESTÁ DISEÑADO PARA CONECTARSE A UN GRIFO DE AGUA POTABLE. USE UNAVALVULAANTIRRETORNO QUE CUMPLACON LA NORMATIVA EN12729 DE TIPO BA O EN 61770 CON VALVULA DE UNA SOLA DIRECCION. EL AGUA QUE HAYA PASADO POR LA VALVULA ANTIRRETORNO NO ES POTABLE.

NOTA: Para más información en relacion a la conexión a la toma de agua potable, longitud y calidad de la manguera de suministro de agua, consultte el manual de montaje incluido en el embalaje.

Monte su limpiadora de alta presión: ilustración ②.1 a ②.5

Monte los dos ganchos para sutar la pistola, la boquilla y el adaptador de suministro de agua.

Presione el botón hacía unazo para levantar la empuñadura de la hidrolimpiadora.

Desenrolle Completely la manguera antes de utiliser el aparato.

Monte la empañadura de la pistola con la boquilla 5 en 1: presione y gire para fazer la boquilla en la pistola.

Enchufe la manguera de jardín: ilustración 2.6 a 2.8

Conecte la manguera de jardín a un grifo y a la hidrolimpiadora de alta presión.

No olvide colocar el adaptor de suministro de agua tal como se muestra en la hidrolimpiadora de alta presión antes de conectar la manguera.

Botella de detergente: ilustracion ②.9 a ②.10

Puede necessitar detergente para algunos usos (con la boquilla espumadora). Paraarlo llene la botella con detergente y conecte el cable de la botella a trovés de la tapa superior a la hidrolimpiadora de alta presión.

4.3 PRIMER USO

jADVERTENCIA! LEA EL APARTADO DE MEDIDAS DE SEGURIDAD AL PRINCIPIO DE ESTE MANUAL, INCLUYENDOTodo el TEXTO DE LOS SUBTITULOS ANTES DE USAR EL PRODUCTO.

Preste especial atencion a la parte de las instrucciones de uso inicial del aparato: concentrre toda su atencion en este primer uso. Realice la prima prueba en un espio libre sin obstaculos ni elementos circundentes.

4.4 UTILIZACION

Las conexiones electricas deben ser realizadas por una persona qualificada y cumplir con el reglamento IEC 60364-1. Se recomienda conectar este aparato a una instalacion electrica que incluya un disyuntor para interruprir el suministro en caso de una fuga de corriente a tierra superior a 30mA durante 30ms , o un dispositivo que verifique la conexion a tierra.

Encendidoyapagado:llustracion ③ 1 y ③ 1 0

Accionamento:

→ Abra la valvula de entrada de agua y enchufe laquina.
Para encender laquina, colque el interruptor de encendido/apagado en la posicion de encendido (ON).
→ Abra el pestillo de seguridad de la pistola pulverizadora y pulse el gatillo hasta que salga un chorro de agua uniforme.

Parada:

Suelte el gatillo.
→ Para apagar laquina, coloque el interruptor de encendido/apagado, en posición de apagado (OFF).
Cierre la valvula de entrada de agua y compruebe que no hay más agua en la pistola pulverizadora.
Desenchufe laquina.

jADVERTENCIA! iRIESGO DE OCASIONAR DANOS A LA MAQUINA! NUNCA UTILICE EL APARATO SIN SUMINISTRO DE AGUA, DADO QUE EL FUNCIONAMENTO EN SECO PUEDE DANAR LA BOMBA. UTILICE UN FILTRO DE AGUA SI EL AGUA DE LA ENTRADA DE AGUA ESTA CONTAMINADA.

Boquilla 5 en 1: ilustracion ③.5

Esta boquilla Tiene 5 posiciones para ayudarle a limpiar perfectamente:

Alta presión 0:utilización muy precisa
Alta presión 25: grandes superficies
Alta presión 40: superficies muy grandes
Giratorio: uso preciso
Espuma:utilizar con detergente

Paracaebardeuna aotra,hyqgirarlaboquihacia el pictograma correspondiente. Utiliceunamenoedada lado de la pieza de rotacion,como se muestra en la ilustracion.

Uso para limpieza: ilustracion a 3.9

PELIGRO!

jRIESGO DE LESIONES MORTALES!

Extreme la precaución cuando limpie ruedas. Las ruedas de vehículos y/o sus valvulasSEO danarse o explotar si no se manipulan con cuidado. La decoloracion de las ruedas es uno de los primeros signos de deterioro.

Las ruedas/valvulas de ruedas dañadas de vehículos suponen un peligro mortal. Mantenga elchorro de agua a una distancia minima de 30 cm!

jADVERTENCIA! EL CHORRO DE ALTA PRESION PUEDE RESULTAR PELIGROSO SI NO SE MANIPULA CORRECTAMENTE. NO DIRIJA EL CHORRO HACIA SERES VIVOS (PERSONAS, ANIMALES), EQUIPOS ELECTRICOS O HACIA EL APARATO Mismo.

CUIDADO CON LAS FUERZAS DE RETROCESO SI SUPERAN LOS 20 N.

Sujete el aparato con ambas manos.

El pestillo de seguridad del gatillo previene el actionamento involuntario del gatillo.

Estamericano de seguidad NO bloquea el gatillo en la posicin de ACCIONAMIENTO.

5. TRANSPORTE

En caso de transporte por flete,实用性, a ser possible, el embalaje original.

Coloque la limpiadora de alta presión y sus accesos en un lugar con una temperatura ambiente de al menos 5^ . La bomba de launidad pueda sufrir daños permanentes si se congela.

6. ALMACENAMIENTO Y PROTECCION INVERNAL

6.1 ALMACENAMIENTO DE LA HERRAMIENTA

Guarde laquina y sus accesorios en un lugar seco y bien ventilado.

Cuando guarde el aparato por largos periodos de tiempo, vacie el depuesto de detergente y drene toda el agua que haya;quedado en la manguera.

7. MANTENIMIENTO

7.1 LIMPIEZA

jATENCION! SIempre DEBE DESENCHUFAR LA HERRAMIENTA DEL SUMINISTRO DE CORRIENTE ANTESDE EFFECTUAR CUALQUIER TIPO DE TRABAJO EN LA MISMA.

Limpieza del producto: Ilustración (4.1)

La obstruccion de las+puntas pulverizadoras,puede occasionar un aumento en la presion de la bomba,por lo querequireenuna limpieza inmediata.Las+puntas pulverizadoraspuede limpiarse insertando una aguja o un instrumento fino y puntiagudo (p.ej. un clip) por el orificio para eliminar los residuos acumulados.

Tambien peut limpar la punta de limpieza en los accesorios.

Limpieza del filtro:

Examine el filtro de entrada y detergente (si lo hubiera) antes de cada uso y limpielo siguiendo las instrucciones.

Inspeccione el estado de la junta de la boquilla de entrada, lanza y boquilla 5 en 1. Elimine la sociedad y los residuos de las juntas. Si presentan gritas/marcas de daños se producirán fugas de agua; reemplácelos por uno nuevo. Ilustracion 4.3

Además, Ofrecemos gratuityamente algunos jintas de repuestos en laquina para su sustitución. Coloque la boquilla 5 en 1, la lanza y la boquilla de entrada en un lugar limpio y protegado de daños.

7.2CALENDARio MANTENIMIENTO

Parte	Acción	Antes/soon de cada uso	Cada 10 horas de uso	Después de cada periodo invernal	Comantarios
Tubo flexible	COMPROBAR		X	X
	REEMPLAZAR				Cuando sea necesario (daño)
Boquilla	COMPROBAR	X		X
	REEMPLAZAR				Cuando sea necesario (daño)
Juntas	COMPROBAR		X	X
	REEMPLAZAR			X
Filtro de agua	COMPROBAR	X		X
	LIMPIAR		X
	REEMPLAZAR			X
Pistola	COMPROBAR	X		X
	REEMPLAZAR				Cuando sea necesario (daño)
Lanza	COMPROBAR	X		X
	REEMPLAZAR				Cuando sea necesario (daño)

7.3 SUSTITUCION

Durante las tareas de mantenimiento y reparación, utilise únicamente piezas de repuestos ideéticas. El uso de cualquier othera pieza pueda causar situaciones de peligro o dañar el producto.

Las piezas de repuesto están disponibles en un distribuidor autorizzato o atramés de nuestro service de atencion al cliente.

Para cualquierarea que requieraconocimientos especializados o herramentaspecialesdebeser identificado.Se recomienda que thisdebeserrealizzato porun的技术ico de serviceculificado.

Si el cable de alimentacion está dañado, debe ser reemplazado por el fabricante, su servicios技术和 una persona debidamente cautricada paraarlo con el fin de evaporar situaciones de peligro.

7.4 PLANO DE DESPIECE

LAS PIEZAS DE REPUESTO REEMPLAZABLES ESTÁN disponible HASTA 5 ANOS DESPUES DE LA COMPRA DEL PRODUCTO.

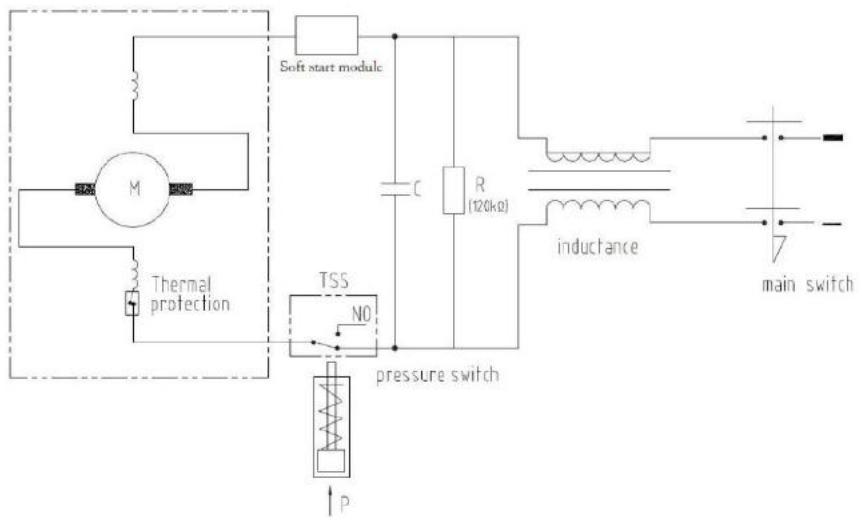

A) Diagrama del cableado

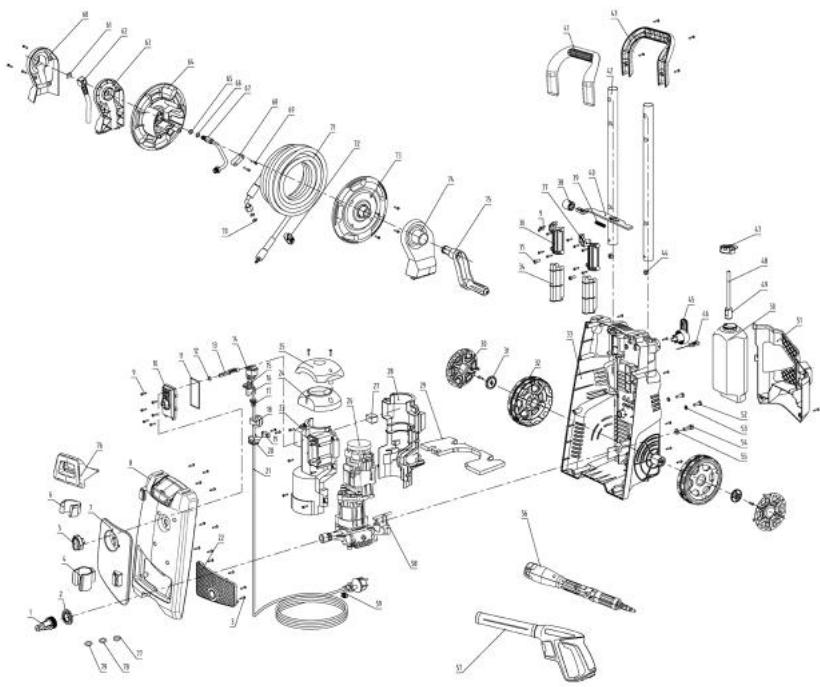

B) Plano de despiece del producto

C) lista de materiales del producto

POS.	DESCRIPCÍN
1	Adaptador de entrada
2	Tuerca
3	Tornillo de cabeza cilíndrica en cruz st4.2×16
4	Clip de lanza de pistola
5	Varilla del pomo
6	Clip de la pistola
7	Decoración de la carcasa

8	Carcasa frontal
9	Tornillo de cabeza cilindrica en cruz st3.5×16
10	Cubierta de la caja del interruptor
11	Junta tórica de la caja de interruptores
12	Junta tórica 8x1.9
13	Pomo del interruptor
14	Interruptor principal

15	Resistencia
16	Capacitancia
17	Funda del cable
18	Anillo magnético
19	Abrazadora del cable de alimentación
20	Asiento de la abrazadora del cable de alimentación
21	Cable de alimentación
POS.	DESCRIPCIÑON
22	Placa decorativa de entrada
23	Cubierta superior del motor
24	Tapa de la parte inferior
25	Tapa de la parte superior
26	Conjunto de bomba
27	Accionador blando
28	Cubierta del motor inferior
29	Tablero de clapeta
30	Tapa de la rueda
31	Tablero fijo de ruedas
32	Rueda
33	Carcasa posterior
34	Manguito del tubo de aluminio
35	Tornillos de cabeza hueca hexagonal
36	Placa de presión izquierda de tubo de aluminio
37	Placa de presión derecha de tubo de aluminio
38	Botón
39	Muelle
40	Tablero móvil

41	Carcasa de la empuñadura frontal
42	Tubo de aluminio
43	Carcasa de la empuñadura trasera
44	Tipo tuerca hexagonal no metálica m6
45	Gancho superior
46	Aguja
47	Tapón de la botella de detergente
48	Tubo de jabón
49	Filtro de jabón
50	Botella de jabón
51	Cesto accesorio
52	Tornillo de cabeza cilindrica en cruz st6.3×22
53	Arandela 6
54	Tornillo deAFEzea cilindrica hexagonal m 8 × 25
55	Arandela 8
56	Boquilla 5 en 1
57	Empuñadura de pistola
58	Pasador U
59	Clip para el cable de alimentación

60	Tapa del soporte izquierdo
61	Arandela partida φ9
62	Conjunto de manguera
63	Soporte izquierdo del portamangueras
64	Enrollamangueras izquierdo
65	Junta tórica
66	Junta tórica
67	Conjunto de unión
68	Clip de presión para manguera
69	Tornillo de cabeza cilíndrica en cruz st3.5×30
70	Junta tórica
71	Conjunto de manguera
72	Clip de manguera
73	Enrollamangueras izquierdo
74	Soporte derecho del portamangueras
75	Manivela del portamangueras
76	Guía
77	Junta tórica
78	Junta tórica
79	Junta tórica

jPELIGRO!RIESGODELESIONESDEBIDOADESCARGASELECTRICAS. APAGUE EL MOTOR DEL PRODUCTO ANTES DE TRATAR DE RESOLVER ALGUN PROBLEMA.

Problemas	Posibles causas	Solutaciones	Cualificación
El motor no se pone en marcha	El enchufe no está conectado	Conectar el enchufe	Cliente
	Toma de corriente defectuosa	Utilizar otra toma	Cliente
	Fusible defectuoso/fundido	Reemplazar el fusible	Cliente
	Cable de extension dañado	Probar sin cable alargador	Cliente
El motor no se pone en marcha	La bomba está bloqueada	Contactar con el servicios positventa	Posventa
	El motor está fuera de serviceo	Contactar con el serviceo positventa	Posventa
	El protector del motor se ha activado	Esperar 15 Minutes a que se enfríe	Cliente
	Congelado	Esperar a que se descongele la bomba /la manguera de suministro de agua /el accesorio	Cliente
El motor se detiene	Fusible defectuoso/fundido	Reemplazar el fusible	Cliente
	Tensión de red Incorrecta	Comprobar la tensión de red se correponde con lasesorpecillas	Cliente
	El protector del motor se haactivado	Esperar a que se enfríeduringe 15 minutos yvolver a intentarlo.	Cliente
	Se ha desconnectado el enchufe	Volver a conectar el enchufe	Cliente
	El motor está fuera delservicio	Contactar con elservicio posventa	Posventa
El motor arranca pero sin presión	Boquilla parcialmentebloqueada	Limpiarla	Cliente
	Boquilla de baja presiónSelecciónada	Combiar la selecciónde boquillas	Cliente
	La presión de entrada de agua esdemasiado bajo	Comprobar laespecialficación de lapresión de entrada	Cliente
	La bomba está obstruida	Contactar con elservicio posventa	Posventa
	Filtro de aguaBloqueado	Limpiarla	Cliente
	La junta de la bomba estádañana	Contactar con elservicio posventa	Posventa
Presión pulsante	Aire en la manguera de entrada de agua (especially in lafunción de autocebado)	Quitar el aire de lamanguera	Cliente
	Boquilla de baja presiónSelecciónada	Combiar la selecciónde boquillas	Cliente
	Filtro de aguaBloqueado	Limpiarla	Cliente
	Manguera de aguaretorcida	Enderezar lasmangueras desuministro de aguaretorcidas	Cliente
Fugas de agua de laquina	La junta de la bomba está dañana	Contactar con el servicios posventa	Posventa
	Filtro de aguaBloqueado	Limpiarla	Cliente
	El filtró de agua no está bien encajado	Comprobar las conexiones	Cliente
	La junta del filtró de agua está fuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
	La bomba está dañana	Contactar con el serviceposventa	Posventa
	Se ha utilisé agua inadequada (el agua dura o dura está prohibida).	Contactar con el serviceposventa	Posventa
Fugas de agua de los accesos	Las juntas de las mangueras estáfuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
	Las juntas de lanza estáfuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
	Las juntas de las boquillas estáfuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
No hay flujo de detergente ST5 - ST7 solo	El depuesto estávacío	Llenarlo	Cliente
	La manguera está obstruida	Limpiarla	Cliente
	El filtró estáobstruido	Limpiarlo	Cliente
	El detergente demasiado denso	Diluirlo con agua.	Cliente

7.6 CIRCUNSTANCIAS FATALES: PROBLEMAS CRITICOS

Problemas	Solutuciones
La herramipta desparende homo durante el trabajo	Detenga inmediamente la máquina, cuando heable con el centro de servicios

8. FIN DE SU VIDA U T I L

Los productos electricos no deben desecharce con el resto de la basura domestica. Los productos electricos usados deben ser desechados y recogidos porSeparated en+puntos de recogida provistos para tal proposto. Solicite informacion sobre el reciclaje a las autoridades locales o su distribuidor.

9. GARANTÍA

9.1 GARANTÍA STERWINS

Los productos STERWINS está disnados según los más altos estandares de calidad para productos destinados al mercado de consumo.Esta garantía de vente cubre un periodo de 5 años a partir de la Fecha de compra del producto.Esta garantía cubre todos los defectos de materiales y mano de agua: piezas y elementos faltantes y daños que se produzan en circunstancias normales de uso. Las reparaciones y la sustitución de piezas no permiten prolongar el periodo de garantía inicial. Debe presentar la prueba de compra de este producto y la Fecha de compra. La cobertura de la garantía se limita al valor de este producto (5 años de vida útil).

Los accesorios del producto, como la lanza o la boquilla, tienen una garantía de 3 años.

9.2 EXCLUSIONES DE GARANTÍA

La garantía no cubre problemas o incidentes producidos a raíz del uso Incorrecto del producto. Artículos que no están cubiertos por la garantía:

La herramienta se ha usado de forma Incorrecta.
Danos occuridos durante el transporte o instalacion de este producto.
Se han efectuado reparaciones y/o reemplazos en el producto por parte de terceros.
Danos causados por factores externos u objetos extraños como arena o piedras.
Dáños resultantes del no seguímente de las instrucciones de uso y seguridad.
La herramiento se ha desarmado o abierto.
La herramienta ha estado en un ambiente humedo (rocio, lluvia, sumergida en agua ...).
El producto se ha utilisé con fines professionnelles.
→ El producto se ha almacenado a una temperatura fuera del margen de temperatura asignada en el apartado «Almacenimiento».
La herramienta se ha utilisé con el tipo de agua equivocado
La herramienta no ha sido sometida a un uso inadequado (sobrecarga de laquina o montaje de accesorios no homologados).

Este produit deusarse en circunstanciasnormalesypara fines no profesionales.Por lo tanto,quedan excluidosdeesta garantiaaquellos products que hayan sidoutilizados por entreprises dejardineria,autoridades locales,asi como entreprises que ofrezcan alquileres de pago o prestamos Gratisodequipos.

En caso de observarse某个 defecto o problema en el producto, siempre debe consultar primero con su distribuidor de productos Sterwins. En la mayoría de los casos, el distribuidor de

productos Sterwinsouldreresolverelproblemaocorregireldefecto.Guarde su factura orecibo,
porque seran necessarios para procesarequalquierreclamacion.

Puteti avea si varful de curatare la accesorii.
