EPW2-ST7.5 - Limpiador de alta presion STERWINS - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Limpiadora de alta presión
Presión máxima	No especificado
Caudal de agua	No especificado
Potencia	No especificado
Alimentación	Eléctrica
Longitud del cable	No especificado
Longitud de la manguera	No especificado
Peso	No especificado
Dimensiones	No especificado
Accesorios incluidos	Lanza, manguera, enrollador
Ruedas	Sí
Garantía	5 años
Uso	Limpieza exterior
Material del cuerpo	Plástico resistente
Asa de transporte	Sí
Tipo de boquilla	No especificado
Función de parada automática	No especificado

MANUAL DE USUARIO EPW2-ST7.5 STERWINS

FR NETTOYEUR HAUTE PRESSION ST7 STERWINS
65 LIMPIADORADELTA PRESIONSTERWINSST7
LAVADORADELTA PRESSSTERWINSST7
STERWINS IDROPULITRICE ST7
I IAYSTIKO YUHHAZ IIESZ STERWINS ST7
PL MYJKA WYSOKOÇİNIENIOWA STERWINS ST7

MOIKA BbICOKO TABJIENH STERWINS ST7
K7 STERWINS ST7 KOFAPbI KbICbIMdbI JyFbILIbI
U A MIIKA BVCOKOFO TUCKY STERWINS ST7
RO STERWINS APARAT DE CURATAT DE INALTÀ PRESIUNE ST7
EN STERWINS HIGH PRESSURE CLEANER ST7

EAN:3276007641943

Notice de Montage, Utilisation et Entretien
Euyexipioio ouuapuooyonc, xonkaiouvtpionc
A KepiBmTBo 36ipci EKcIpyataii

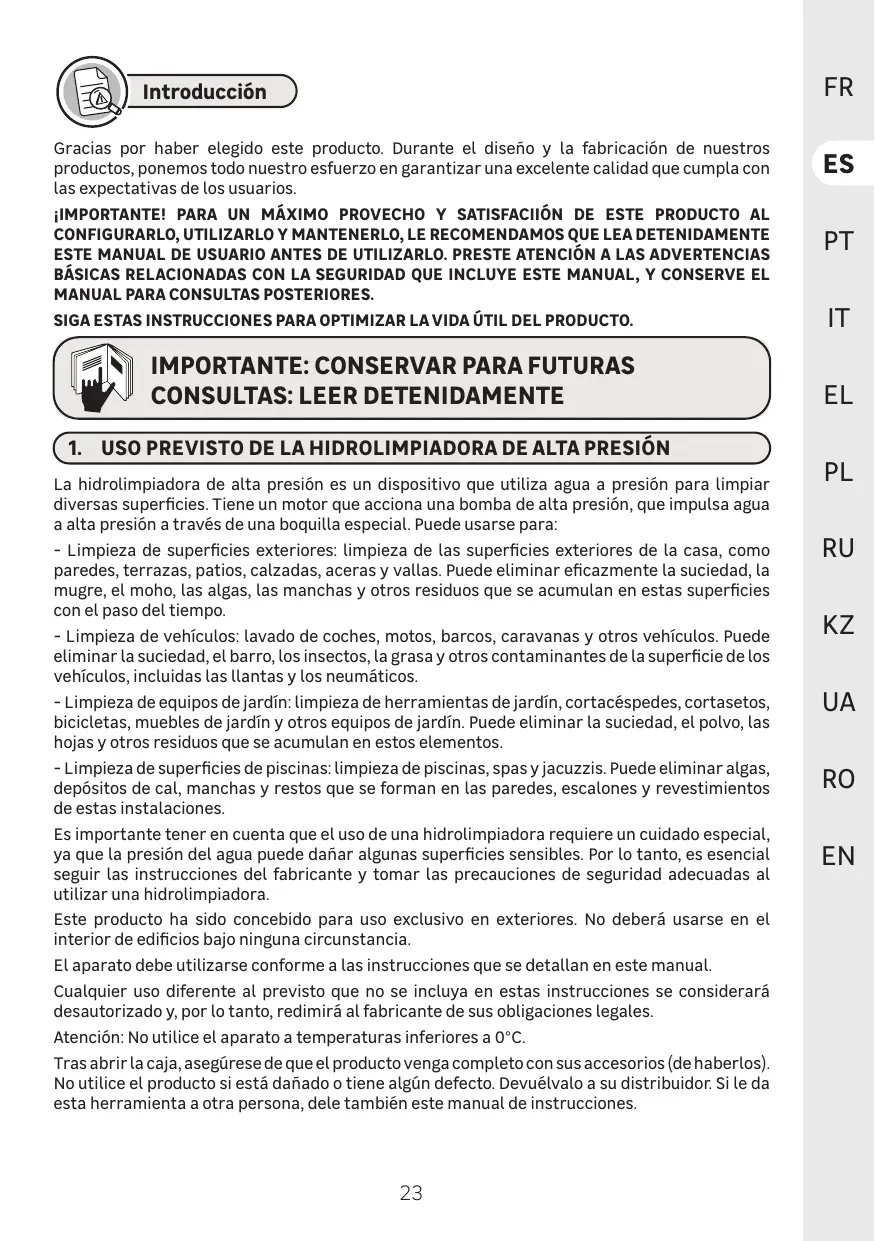

Gracias por haber elegido este producto. Durante el Diseño y la fabricación de nuestros Productos, ponemos todo nuestro esfuerzo en garantizar una excellente calidad que cumpla con las expectativas de los usuario.

IMPORTANTE! PARA UN MAXIMO PROVECHO Y SATISFACI ON DE ESTE PRODUCTO AL CONFIGURARLO, UTILizarLO Y MANTENERLO, LE RECOMENDAMOS QUE LEA DETENIDAMENTE Este MANUAL DE USUARIO ANTES DE UTILizarLO. PRESTE ATENCI O N A LAS ADVERTECIAS BASICAS RELACIONADAS CON LA SEGURIDAD QUE INCLUYE ESTE MANUAL, Y CONSERVE EL MANUAL PARA CONSULTAS POSTERIORES.

SIGA ESTAS INSTRUCCIONES PARA OPTIMizar LA VIDA U TIL DEL PRODUCTO.

IMPORTANT: CONSERVAR PARA FUTURAS

CONSULTAS: LEER DETENIDAMENTE

1. USO PREVISTO DE LA HIDROLIMPIADORA DE ALTA PRESION

La hidrolimpiadora de alta presión es un dispositivo que utilizes agua a presión para limpar diversas superficies. Tiene un motor queonga una bomba de alta presión, que impulsa agua a alta presión a工程技术 de una boquilla especial. Puede usarse para:

• Limpieza de superficies exteriores: limpieza de las superficies exteriores de la casa, como paredes, terrazas, patios, calzadas, aceras y vallas. Puede eliminar eficazmente la suciedad, la mugre, el moho, las algas, las manchas y otros residuos que se acumulan en estas superficies con el paso del tiempo.
• Limpieza de vehículos: lavado de coches, motos, barcos, caravanas y otros vehículos. Puede eliminar la suciedad, el barro, los insectos, la grasa y algunos contaminantes de la superficie de los vehículos, incluidas las llantas y los neumáticos.
• Limpieza de equipos de jardín: limpieza de herramrientas de jardín, cortácspedes, cortasetos, bicicletas, muebles de jardín yotiros equipoas de jardín. Puede eliminar la sueidad, el polvo, las hojas yotiros residuos que se acumulan en这些东西 elementos.
• Limpieza de superficies de piscinas: limpieza de piscinas, spasy jacuzzi. Puede eliminar algas, depuestos de cal, manchas y restos que se forman en las paredes, escalones y revestimientos de estas instalaciones.

Es importante tener en cuenta que el uso de una hidrolimpiadora requiere un cuidado especial, ya que la presión del agua pueda dararalgunas superficies sensibles. Por lo tanto, es esencial seguir las instrucciones del fabricante yayar las precauaciones de seguridadADECUASAL utilizar una hidrolimpiadora.

Este producto ha sido concebido para uso exclusivo en exteriores. No deben usarse en el interior de edificios bajo ninguna circunstancia.

El aparato debeutilizarse conforma a las instrucciones que se detallan en este manual.

Cualquier uso diferente al previsto que no se incluya en estas instrucciones se considerará desautORIZAD, por lo tanto, redimir al fabricante de sus obligaciones legales.

Atencion: Noutilice el aparato a temperatas inferiores a 0^

Tras estar la caja, asegúrese de que el producto venga completo con sus accesorios (de haberlos). No utilise el producto si está dañado o tiene alcún defecto. Devuélvalo a su distribuidor. Si le da esta herramIENTA a另一边 persona, dels también estemanual de instrucciones.

Por favor,onga presente que esta unidad no ha sido diseñada para aplicaciones commerciales, industriales o profesionales. La garantía(ofrecida con el producto quedará anulada en caso de utilizese para uses commerciales, profesionales, industriales o fines similares. Este producto ha sido diseñado para utilizese por un periodo de 5 años (vida uyil prevista).

2. MEDIDAS DE SEGURIDAD

ADVERTENCIA LEATODAS LAS ADVERTENCIAS, INSTRUCCIONES, ILLUSTRACIONES Y ESPECIFICACIONES PROPORCIONADAS CON ESTA HERRAMIENTA ELECTRICA. EL INCUMPLIMIENTO DE LAS INSTRUCCIONES QUE SE DETALLAN A CONTINUACION PODRIA DAR LUGAR A INCENDIOS, DESCARGAS ELECTRICAS O LESIONES FISICAS DE IMPORTANCIA.

CONSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS PARA FUTURAS CONSULTAS.

2.1 MEDIDAS DE SEGURIDAD GENERALES

Los aparatos no deben ser realizados por los niños. Se debe supervasar a los niños para asegurarse de que no jugan con el aparato. Este aparato no pueda ser utilizado por personas con discapacidades fisicas, sensoriales o mentalares, o que noCNTEN suficiente experiencia o conocimientos, si estan siendo supervisados o han sido instruidos en el uso apropiado y seguro del aparato y entienden lospeligosque acarrea.

• ADVERTENCIA: Este aparato ha sido Diseñado para ser uso con un producto de limpieza suministrado o recommendado por el fabricante. El uso de otros products de limpieza o sustancias químicasoulda tener un efecto adverso en el aparato.
• ADVERTENCIA: Los chorros de alta presión podrán ser peligrosos si no se utilizes correctamente. Elchorro de agua no debe ser dirigido a personas, equipos electricos o alsame aparato.
• ADVERTENCIA: No use el aparato cuando haya personas dentro de su radio de alcance, a menos que lleven esta ropa protectora.
• ADVERTENCIA: No dirija el chorro de agua hacía otheras personas o hacía usted con el propósito de limpar la ropa o el calzado.
• ADVERTENCIA: Riesgo de explosión - No pulverice sobre liquidos inflamables.
• ADVERTENCIA: La hidrolimpiadora no debe ser usada por niños o personas sin experiencia.
• ADVERTENCIA: La manguera, las conexiones y los acoplamente de la hidrolimpiadora son importantes para tener la calidad del aparato. Utilice únicamente la manguera, las conexiones y los acoplamente recomendedos por el fabricante.
• ADVERTENCIA: Para Maintener la seguridad del aparato, utilise unicolemente piezas de repuesto originales oaprobadas por el fabricante.
• ADVERTENCIA: El agua que haya pasado por las valvulas antirretorno se considera agua no potable.
• Advertencia: Retire el enchufe de la toma de corriente durante la limpieza o elostenimiento y cuando sustituya piezas o cambie laquina a另一边ccion.
• ADVERTENCIA: No utilise el aparato si el cable de alimentación, o una parte importante del aparato, está dañada, como por exemple, dispositivos de seguridad, la manguera de la hidrolimpiadora o la pistola de gatillo.

• ADVERTENCIA: El uso de cables alargadores inapropiados puede resultar peligioso. Si se utilizes un cable alargador, deben ser apto para uso en exteriores y la connexion deben permanecer seca y alejada del sueño. A tal efecto, se recomienda el uso de un portamangueras que mantenga el enchufe a 60 mm como minimum del sueño.

• ADVERTENCIA: No utiliseadoras con motor de combustión en interiores a menos que las autoridades laborales nacias evaluén una ventilación adequada.

• ADVERTENCIA: Asegürese de que las emisiones de escape no salen cerca de las entradas de aire.
• ADVERTENCIA: Para las cuales calentadas por gas o aceite es importante proportionar una ventilacion adecuada y asegurar de que los gases de combustion se descargan correctamente.
• ADVERTENCIA: Apague siempre el aparato desde el interruptor de alimentacion cuando lo deje desatendido.
• Laquina solo puede connectarse a la red de suministro de agua potable si hay instalada una valvula antireturno con dispositivo de vaciado en la manguera de suministro. Asegürese de que la mangueraonga al menos Ø13 mm y de que está reforzada.
• Si utilizes detergentes con la alta presión, asegúrese de que el detergente está recommendado por el fabricante. El uso de otros detergentes o productos químicos pueda compensar la seguridad del aparato. El uso inadequado de detergentes puede causar lesiones graves o intoxicaciones. Guarde los detergentes fuera del alcance de los niños.

2.2 ATENUACION DE RUIDOS Y VIBRACIONES

Para reducir el impacto del ruido y las vibraciones, limite el tiempo de trabajo, use métodos de trabajo que generen bajas vibraciones y ruidos, y viste un equipo de protección. Considere los siguientes punto para reducir los riesgos de exposión a las vibraciones y el ruido:

1. Utilice el producto solo según el uso previsto en su Diseño y asignado en estas instrucciones.
2. Compruebe que el producto esté en buena estado y el mantenimiento se haya realizado correctamente.
3. Utilice los accesos apropiados con la unidad y asegúrese de que estén en buen estado.
4. Sujete bien los manillas o superficies de agarre.
5. Efectue en el producto aquellas operaciones deostenimiento indicadas en las presentes instrucciones y mantengalo correctamente lubricado (si procede).
6. Planifique su horario de trabajo para repartirrialquier uso de herramentas de alta vibracion a lo largeo de un periodo de tiempo mas largo.

2.3 RIESGO RESIDUAL

Incluso en caso de que este producto se usa compliendo todos los requisitos de seguridad, siempre queda un riesgo residual de lesiones y daños. En connexion con laestructura y el Diseño del propio producto pueda occurrir los riesgos siguientes:

Problemas de salute derivados de la emisión de vibraciones si el producto se usa durante largos periodos de tiempo o no se gestiona adeuadamente y se mantiene correctamente.
Lesiones y daños materiales debidos a la rotura de accesorios de corte o al impacto repentino de objetivos ocultos durante el uso.
→ Peligro de lesiones y daños materiales causados por objetivos que salen despedidos.
→ El uso prolongado de este productodea al operario expuesto a vibraciones y pueda producir el «sindrome de los dedos blancos」.A fin de reducir tal riesgo,utilice guantes y mantenga las manos calientes.Si apareciera algo del sintomas del «sindrome de los dedos blancos», academia al medico inmediatamente.Los sintomas del «sindrome de los dedos blancos» incluyen: adormecimiento,perdida de sensacion,hormigueo,escozor,perdida de fuerza,asi como Cambios en el color o el estado de la piel. Estos sintomas aparecen normalmente en los dedos, las manos o las muñcas.El riesgo aumento a bajas temperatas.

PARA GARANTIZAR LA SEGURIDAD DE LA MAQUINA, UTILICE UNICAMENTE PIEZAS DE REPUESTO ORIGINALES DEL FABRICANTE U HOMOLOGADAS POR ESTE.

2.4 SÍMBOLOS EN EL PRODUCTO

CE	Conforme con los estándares europeos: Este símbolo indica que este producto ha pasado una prueba de compatibiliidad sugiuendo las directivas europeas pertinentes y cumple con dichas directivas.
EAC	Símbolo de circulación de productos dentro del mercado de la Unión Aduanera de los Estados miembrlos.		Cuple con el reglamento técnico de Ucrania.
IPX5	Código de protección internacional (grado de protección contra la entrada de polvo y agua)		Lea y comprendía todas las instrucciones antes de usar el producto y siga todas las advertencias y medidas de seguridad.
	Al final de su vida útil, los productos electricos no deben desecharse con el resto de la basura domestica. Recíclelos si se dispone de instalaciones paraarlo. Consulte a las autoridades locales o su distribuidor para Obtener consejos sobre el reciclaje.
	Lea el manual de instructuciones.		Este aparato no se debe conectar directamente a una toma de agua potable.
	Desconnecte inmediamente el enchufe de la toma de corrienté si el cable se daña o sección.		Elchorro de alta presión puede ser peligioso si no se utilizescorrectamente. Elchorro nuncaDebte dirigirse hacía personas, equipos electricos bajo tensión o la herramienta.
	jAdvertencia! jPara evitar el privilego de asfixia, mantenga esta Bolsa de plástico alejada de bebés y niños!

2.5 SÍMBOLOS EN ESTE MANUAL

!!!	Tipo y fuente de peligro: La inobservancia de esta advertencia pueda conducir a lesiones graves o mortales.	!	Tipo y origen de peligro: Este símbolo indica que se pueda causar daños al aparato, al medioambiente o a la propidad si no se sugie esta advertencia.
i	Nota: Este símbolo indica informatión importante para una mayor comprensión del producto.		Lea el manual: Este símbolo indica que deben leer con atencion el manual de usuario.
	Este producto es reciclable. Si no可以选择 seguir'utilizando, llévelo a un punto de recogida de productos reciclables.	am	Recicle este manual de instrucciones
PAP	Código de reciclaje del papel.	90 dB	Nivel de potencia acústica garantizo (sometido a ensayo de hacer con lo dispuesto en Directiva 2000/14/CE modificada por 2005/88/CE).
X.XX	Consulte la ilustración correspondiente al final del folledo.

3. DATOS TECNICOS

Modelo	HPC STERWINS - EPW2-ST7.5
Potencia (W)	2800
Voltaje (V)	230 V ~
Frecuencia	50 Hz
Nivel IP	IPX5
Clase de protección	Clase I
Longitud de la manguera:	10 m
Caudal minimo de entrada	0,3 MPa
Temperatura maximala de entrada	40°C
Caudal maximalo de entrada	0,6 MPa
Presión nominal	12,5 MPa
Presión maxima	18 MPa
Caudal	7,5 L/min
Caudal máximo	8,7 L/min
Nivel de potencia acústica (Garantizado + Medido)	LWA: 86 dB(A) + LWA: 86,2 dB(A) KWA: 1,13 dB(A)
Nivel de presión acústica (Garantizado + Medido)	LPA: 73 dB(A) + LPA: 73,3 dB(A) KPA: 3,0 dB(A)
Nivel de vibración (Garantizado + Medido)	ah < 2.5 m/s², K=1,5 m/s²
Peso bruto + neto	24,8 kg + 22,8 kg

Los valores sonoros se han determinado según el número de prueba de ruido que figura en la norma EN 60335-2-79, realizando las normasbasicas EN ISO 3744.

La intensidad del sonido al que está expuesto el usuario可以选择 exceder 85 dB(A), por lo que es必需arioayar medidas de proteccion.

Las cifras de ruido indicadas son niveles de emisión, pero no necessariamente niveles de trabajo seguro. Algunos factores que influyen en el nivel efectivo de exposión de la mano deoba son las caracteristicas del lugar de trabajo, las demás fuentes de sonido, etc., es decir, el número de herramrientas yotiros procesos adyacentes, asi como el tiempo que un usuario está expuesto al ruido. Asimismo, el nivel de exposión permitido podra variar en funcional Pais. No obstarce, esta información permittedar al usuario de la herramienta una mejor evaluacion del peligro y los riesgos.

4. MONTAJE

jADVERTENCIA! jEL PRODUCTO DEBE ESTAR COMPLETAMENTE MONTADO ANTES DE UTILizarLO! jNO UTILICE UN PRODUCTO QUE SOLO ESTA PARCIALMENTE MONTADO O QUE SE HAYA MONTADO CON PIEZAS DANADAS! jSIGA PASO A PASO LAS INSTRUCCIONES DE MONTaje Y CONSULTE LAS ILUSTRACIONES INCLUIDAS AMODO DE REFERENCIA VISUAL PARA FACILITARLE EL MONTaje DEL PRODUCTO!

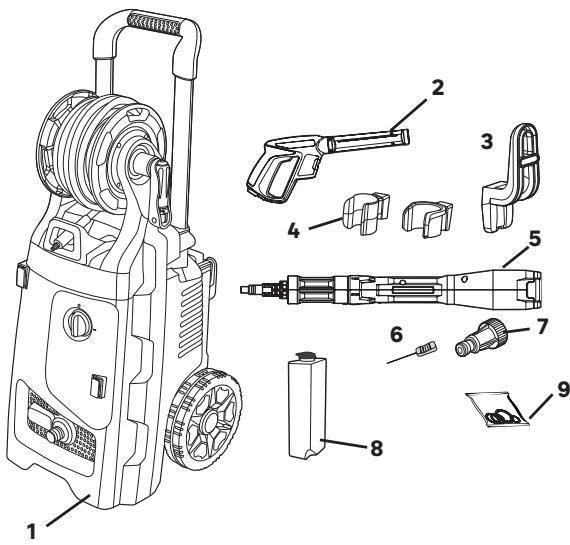

4.1 DESEMBALAJE

1. Hidrolimpiadora de alta presión
2. Empuñadura de pistola
3. Gancho de manguera
4. Dos ganchos de lanza
5. Boquilla 5 en 1
6. Consejo de limpieza
7. Adaptador de suministro de agua
8. Botella de detergente
9. Junta tórica

Instrucciones de desembalaje:

Utilice sempre guantes quando desembale.
No utilise un cúter, cuchillo, sierra ni ninguna或其他 herramiento similar para desembalar el producto.
Transporte la herramiento solo por el manillar.
Guarde la caja para su posterior reutilizacion (transporte y almacenamento).
Conserve el manual de instrucciones en un area seca para consultas adiconiales.

4.2 PREPARACION

UTILICE AGUA DE LA RED O DE UN DEPOSITO (SUJETO A UN FILTRO ADICIONAL). SOLO AGUA FRIA O TEMPLADA, NO USAR AGUA CALIENTE.

ADVERTENCIA: EL APARATO NO ESTÁ DISEÑADO PARA CONECTARSE A UN GRIFO DE AGUAPOTABLE. USE UNAVALVULAANTIRRETORNO QUE CUMPLACON LA NORMATIVA EN12729 DE TIPO BA O EN 61770 CON VALVULA DE UNA SOLA DIREcción. EL AGUA QUE HAYA PASADO POR LA VALVULA ANTRRETORNO NO ES POTABLE.

NOTA: Para más información en relacion a la connexion a la toma de agua potable, longitud y calidad de la manguera de suministro de agua, consulte el manual de montaje incluido en el embalaje.

Monte su limpiadora de alta presión: ilustración ②.1 a ②.4

Ensemble los ganchos para sutar la pistola y la boquilla, el gancho de la manguera y el adaptador de suministro de agua.

Presione el botón hacía unrado para levantar el manillar de la hidrolimpiadora.

Desenrolle completenessla manguera antedeutilizar el aparato.

Monte la empuñadura de la pistola con la boquilla 5 en 1: presione y gire para fazer la boquilla en la pistola.

Enchufe la manguera de jardín: ilustración ②.5 a ②.7

Conecte la manguera de jardín a un grifo y a la hidrolimpiadora de alta presión.

No olvide colocar el adaptor de suministro de agua tal como se muestra en la hidrolimpiadora de alta presión antes de conectar la manguera.

Botella de detergente: ilustracion 2.8 a 2.9

Puede besoinar detergente para algunos usos (con la boquilla espumadora). Para ello llene la botella con detergente y connecte el cable de la botella a trovés de la tapa superior a la hidrolimpiadora de alta presión.

4.3 PRIMER USO

jADVERTENCIA! LEA EL APARTADO DE MEDIDAS DE SEGURIDAD AL PRINCIPIO DE ESTE MANUAL, INCLUYENDOTodo el TEXTO DE LOS SUBTITULOS ANTES DE USAR EL PRODUCTO.

Preste especial atencion a la parte de las instrucciones de uso inicial del aparato: concentrre toda su atencion en este primer uso. Realice la prima prueba en un espacio libre sin obstaculos ni elementos circundentes.

4.4 UTILIZACION

Las conexiones electricas deben ser realizadas por una personaequalida y cumplir con el reglamento IEC 60364-1. Se recomienda conectar este aparato a una instalacion electrica que incluya un disyuntor para interruprir el suministro en caso de una fuga de corriente a tierra superior a 30mA durante 30ms , o un dispositivo que verifique la connexion a tierra.

Utilice proteccion ocular, auditiva y de cabeza.

Utilice guantes de proteccion y botas de seguidad.

Encendidoyapagado:llustracion 3.1y 3.10

Accionamento:

→ Abra la valvula de entrada de agua y enchufe laquina.
Para encender laquina, colocque el interruptor de encendido/apagado en la posicion de encendido (ON).
→ Abra el pestillo de seguidad de la pistola pulverizadora y pulse el gatillo hasta que salga un chorro de agua uniforme.

Parada:

Suelte el gatillo.
→ Para apagar laquina, colque el interruptor de encendido/apagado, en posición de apagado (OFF).
Cierre la valvula de entrada de agua y compruebe que no hay más agua en la pistola pulverizadora.
Desenchufe la maquina.

jADVERTENCIA! jRIESGO DE OCASIONAR DANOS A LA MAQUINA! NUNCA UTILICE EL APARATO SIN SUMINISTRO DE AGUA, DADO QUE EL FUNCIONAMIENTO EN SECO PUEDE DANAR LA BOMBA. UTILICE UN FILTRO DE AGUA SI EL AGUA DE LA ENTRADA DE AGUA ESTA CONTAMINADA.

Boquilla 5 en 1: ilustración (3.5)

Esta boquilla Tiene 5 posiciones para ayudarle a limpiarperfectamente:

Alta presión 0:utilización muy &,
Alta presión 25:grandes superficies
Alta presión 40: superficies muy grandes
Giratorio: uso preciso
Espumador:utilizar condetergente

Paracaebardeuna aotra,hayqegirar laboquihacia el pictograma correspondiente. Utilice unameno encadalado delpiezadrotacion,comose muesera enla ilustracion.

Uso para limpieza: ilustracion 3.6 a 3.9

PELIGRO! RIESGO DE LESIONES MORTALES!

Extreme la precaución cuando limpie ruedas. Las ruedas de vehículos y/o sus valvulasSEO danarse o explotar si no se manipulan con cuidado. La decoloracion de las ruedas es uno de los primeros signos de deterioro.

Las ruedas/válvulas de ruedas dañadas de vehículos suponen un peligro mortal. Mantenga elchorro de agua a una distancia minima de 30 cm!

jADVERTENCIA! EL CHORRO DE ALTA PRESION PUEDE RESULTAR PELIGROSO SI NO SE MANIPULA CORRECTAMENTE. NO DIRIJA EL CHORRO HACIA SERES VIVOS (PERSONAS, ANIMALES), EQUIPOS ELECTRICOS O HACIA EL APARATO Mismo.

CUIDADO CON LAS FUERZAS DE RETROCESO SI SUPERAN LOS 20 N.

Sujete el aparato con ambas manos.

El pestillo de seguridad del gatillo previene el acontecimiento involuntario del gatillo.

Esta función de sécurité NO bloquea el gatillo en la posición de ACCIONAMIENTO.

5. TRANSPORTE

En caso de transporte por flete,实用性, a ser possible, el embalaje original.

Coloque la limpiadora de alta presión y sus accesos en un lugar con una temperatura ambiente de al menos 5^ . La bomba de launidad pueda sufrir daños permanentes si se congela.

6. ALMACENAMIENTO Y PROTECCION INVERNAL

6.1 ALMACENAMIENTO DE LA HERRAMIENTA

Guarde laquina y sus accesos en un lugar seco y bien ventilado.

Cuando guarde el aparato por largos periodos de tiempo, vacie el depuesto de detergente y drene toda el agua que haya;quedado en la manguera.

7. MANTENIMIENTO

7.1 LIMPIEZA

jATENCION! SIempre DEBE DESENCHUFAR LA HERRAMIENTA DEL SUMINISTRO DE CORRIENTE ANTES DE EFFECTUAR CUALQUIER TIPO DE TRABAJO EN LA MISMA.

Limpieza del producto: Ilustracion 4.1

La obstruccion de las+puntas pulverizadoras,puede occasionar un aumento en la presion de la bomba,por lo querequireenuna limpieza inmediata.Las puntas pulverizadoras poden limpiarse insertando una aguja o un instrumento fino y punctagudo (p.ej. un clip) por el orificio para eliminar los residuos acumulados.

Tambien peut limpar la punta de limpieza en los accesorios.

Limpieza del filtro:

Examine el filtro de entrada y detergente (si lo hubiera) antes de cada uso y limpielo siguiendo las instrucciones.

Inspeccione el estado de la junta de la boquilla de entrada, lanza y boquilla 5 en 1. Elimine la suciedad y los residuos de las juntas. Si presentan gritas/marcas de daños se producirán fugas de agua; reemplácelos por uno nuevo. Ilustracion (4.3)

Además, Ofrecemos gratuityamente algunos jintas de repuestos en laística para su sustitución. Coloque la boquilla 5 en 1, la lanza y la boquilla de entrada en un lugar limpio y protegidó de daños.

Parte	Acción	Antes/ despuestos de cada uso	Cada 10 horas de uso	Después de cada periodo invernal	Comantarios
Tubo flexible	COMPROBAR		X	X
	REEMPLAZAR				Cuando seaCEE necasario (daño)
Boquilla	COMPROBAR	X		X
	REEMPLAZAR				Cuando seaCEE necasario (daño)
Juntas	COMPROBAR		X	X
	REEMPLAZAR			X
Filtro de agua	COMPROBAR	X		X
	LIMPIAR		X
	REEMPLAZAR			X
Pistola	COMPROBAR	X		X
	REEMPLAZAR				Cuando seaCEE necasario (daño)
Lanza	COMPROBAR	X		X
	REEMPLAZAR				Cuando seaCEE necasario (daño)

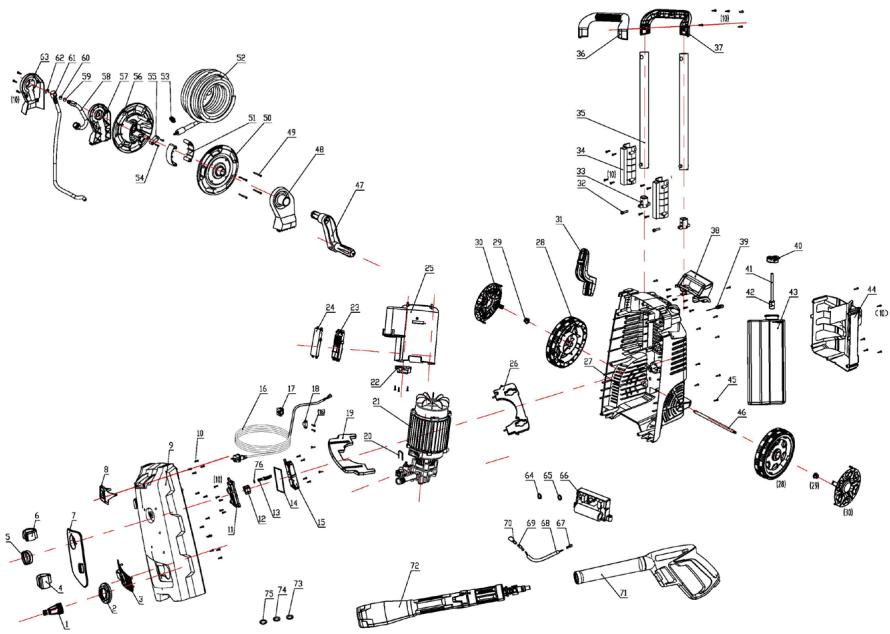

7.3 SUSTITUCION

Durante las tareas de mantenimiento y reparación, utilise únicamente piezas de repuesto identicas. El uso deequalquierotra piezacouldecausar situacionesdepeligroidañarel producto.

Las piezas de repuestos estarán disponibles en un distribuidor autorizzato o atramés de nuestro servicios de atencion al cliente.

Para[qualquier tarea que requieraconocimientos especializados o herramrientaspeciales debe ser identificado. Se recomienda que thisde ser realizado por un先进技术o serviciosequalificado.

Si el cable de alimentacion está dañado, debe ser reemplazado por el fabricante, su servicios技术和 una persona debidamente cautricada paraarlo con el fin de evaporar situaciones de peligro.

7.4 PLANO DE DESPIECE

LAS PIEZAS DE REPUESTO REEMPLAZABLES ESTÁN disponible HASTA 5 ANOS DESPUES DE LA COMPRA DEL PRODUCTO.

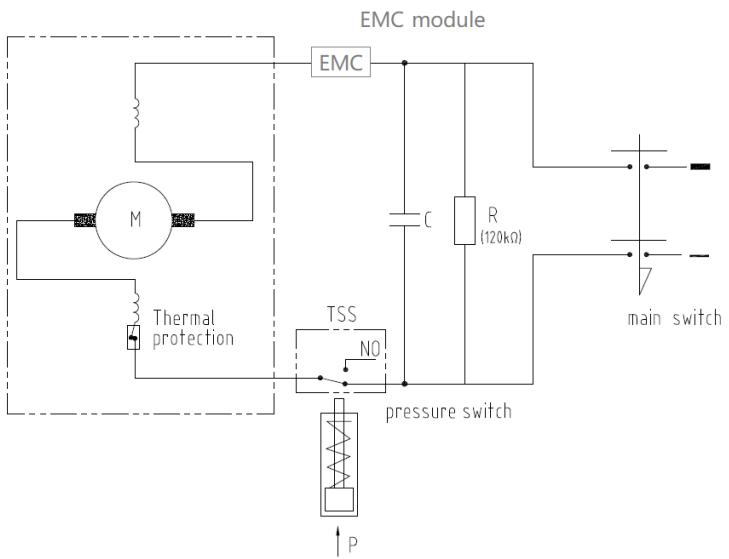

A) Diagrama del cableado

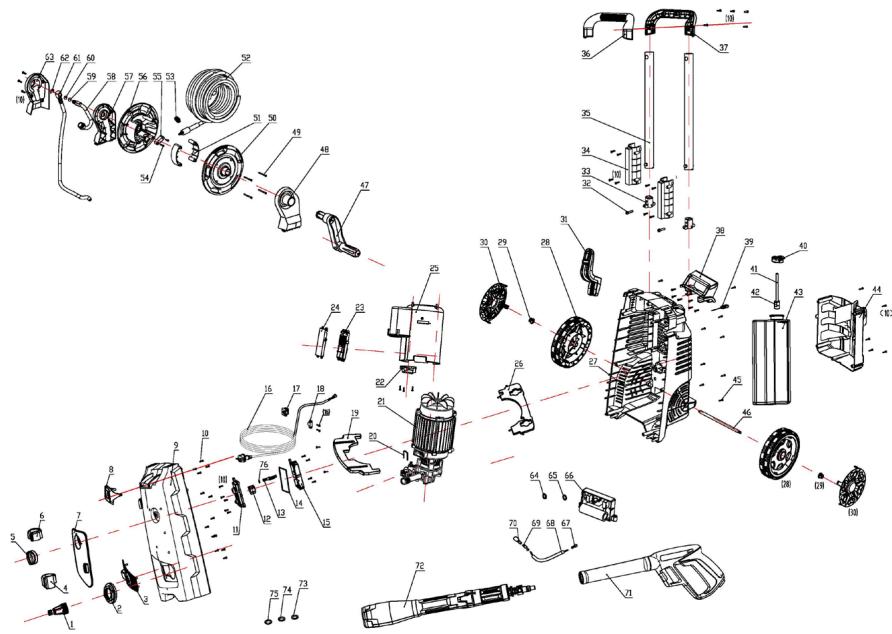

B) Plano de despiece del producto

C) lista de materiales del producto

POS.	DESCRIPICón
1	Conector macho
2	Tuerca
3	Moldura del panel de entrada de agua
4	Gancho para boquilla
5	Botón
6	Clip de la pistola
7	Moldura del panel
8	Guía
9	Panel
10	Tornillo de cabeza ciñindrica en cruz st3.5×13

11	Cubierta de la caja del interruptor
12	Interruptor
13	Palanca de pomo
14	Junta tórica de la caja de interruptores
15	Base de la caja del interruptor
16	Cable de alimentación
17	Placa base de presión del cable de alimentación
18	Clip de la placía de presión del cable de alimentación

19	En la plac de montaje del motor
20	Clip en forma de U
21	Conjunto de bomba
22	Tapa de la caja de condensadores
23	Caja de conexiones
24	Cubierta de la caja de conexiones
25	Cubierta de refrigeracion por aire
26	Debate de la plac de montaje del motor
27	Carcasa posterior
POS.	DESCRIPICón
28	Rueda
29	Tuerca hexagonal con brida, m10
30	Cubierta de la rueda
31	Gancho
32	Tornillo de cabeza hexagonal m6×35
33	Tapón del tubo de aluminio
34	Cubierta del tubo de aluminio
35	Tubo de aluminio
36	Placa de cubierta del manillar
37	Asa
38	Asa de transporte
39	Aguja
40	Tapón de la botella de detergente
41	Tubo de detergente
42	Filtro de aspiración de jabón
43	Botella de jabón
44	Cesto de accesos

45	Tornillo de cabeza cilindrica en cruz st3.5×16
46	Eje de la ruea
47	Manivela del portamangueras
48	Soporte derecho del portamangueras
49	Tornillo de cabeza cilindrica en cruz st3.5×45
50	Portamangueras derecho
51	Anillo de enlace del portamangueras
52	Conjunto de manguera (larga)
53	Clip de manguera
54	Tornillo de cabeza cilindrica en cruz st3.5×30
55	Tabla de prensado de manguera
56	Portamangueras izquierdo
57	Soporte izquierdo del portamangueras

58	Conjunto de junta rotativa
59	Junta tórica 10×1.9
60	Junta tórica 9×1.8
61	Conjunto de manguera (corta)
62	Arandela partida φ9
63	Placa de enganche del soporte izquierdo
64	Junta tórica 9×2.8
65	Junta tórica 5×1.8
66	Módulo Emc
67	Terminal redondo de toma de tierra
68	Cable de toma de tierra
69	Inserto en ligne
70	Inserto funda de resorte
71	Carcasa del manillar
72	Barril cinco en uno
73	Junta tórica
74	Junta tórica
75	Junta tórica

jPELIGRO!RIESGODELESIONESDEBIDODESCARGASELECTRICAS. APAGUE EL MOTOR DEL PRODUCTO ANTES DE TRATAR DE RESOLVER ALGUN PROBLEMA.

Problemas	Posibles causas	Solutaciones	Cualificación
El motor no se pone en marcha	El enchufe no está conectado	Conectar el enchufe	Cliente
	Toma de corriente defectuosa	Utilizar otra toma	Cliente
	Fusible defectuoso/fundido	Reemplazar el fusible	Cliente
	Cable de extension dañado	Probar sin cable alargador	Cliente
El motor no se pone en marcha	La bomba está bloqueada	Contactar con el servicios positventa	Posventa
	El motor está fuera de serviceo	Contactar con el serviceo positventa	Posventa
	El protector del motor se ha activado	Esperar 15 Minutes a que se enfríe	Cliente
	Congelado	Esperar a que se descongele la bomba /la manguera de suministro de agua /el accesorio	Cliente
El motor se detiene	Fusible defectuoso/fundido	Reemplazar el fusible	Cliente
	Tensión de red Incorrecta	Comprobar la tensión de red se corresponde con las specifications	Cliente
	El protector del motor se ha activado	Esperar a que se enfríde durante 15 Minutes y volver a intentarlo.	Cliente
	Se ha desconnectado el enchufe	Volver a conectar el enchufe	Cliente
	El motor está fuera de servicios	Contactar con el servicios posventa	Posventa
El motor arranca pero sin presión	Boquilla parcialmente bloqueada	Limpiarla	Cliente
	Boquilla de baja presión selectionada	Combiar la selección de boquillas	Cliente
	La presión de entrada de agua es demasiado bajo	Comprobar la asignación de la presión de entrada	Cliente
	La bomba está obstruida	Contactar con el servicios posventa	Posventa
	Filtro de aguaBloqueado	Limpiarla	Cliente
	La junta de la bomba está dañana	Contactar con el servicios posventa	Posventa
Presión pulsante	Aire en la manguera de entrada de agua (especialmente en la función de autocebado)	Quitar el aire de la manguera	Cliente
	Boquilla de baja presión selectionada	Combiar la selección de boquillas	Cliente
	Filtro de aguaBloqueado	Limpiarla	Cliente
	Manguera de agua retorcida	Enderezar las mangueras de suministro de agua retorcidas	Cliente
Fugas de agua de laquina	La junta de la bomba está dañana	Contactar con el servicios posventa	Posventa
	Filtro de aguaBloqueado	Limpiarla	Cliente
	El filtró de agua no está bien encajado	Comprobar las conexiones	Cliente
	La junta del filtró de agua está fuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
	La bomba está dañana	Contactar con el serviceposventa	Posventa
	Se ha utilisé agua inadequada (el agua dura o dura está prohibida).	Contactar con el serviceposventa	Posventa
Fugas de agua de los accesos	Las juntas de las mangueras estáfuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
	Las juntas de lanza estáfuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
	Las juntas de las boquillas estáfuera de service	Comprobar las juntas/susituierras si es necesario	Cliente
No hay flujo de detergente ST5 - ST7 solo	El depuesto estávacío	Llenarlo	Cliente
	La manguera está obstruida	Límpiela	Cliente
	El filtró estáobstruido	Límpielo	Cliente
	El detergente demasiado denso	Diluirlo con agua.	Cliente

7.6 CIRCUNSTANCIAS FATALES: PROBLEMAS CRITICOS

Problemas	Solutuciones
La herramipta despende homo durante el trabajo	Detenga inmediamente laquina, luego hable con el centro de servicios

8. FIN DE SU VIDA U T I L

Los productos electricos no deben desecharse con el resto de la basura domestica. Los productos electricos usados deben ser desechados y recogidos porSeparated en+puntos de recogida provistos para tal proposto. Solicite informacion sobre el reciclaje a las autoridades locales o su distribuidor.

9. GARANTÍA

9.1 GARANTÍA STERWINS

Los productos STERWINS está disnados según los más altos estandares de calidad para productos destinados al mercado de consumo.Esta garantía de vente cubre un periodo de 5 años a partir de la Fecha de compra del producto.Esta garantía cubre todos los defectos de materiales y mano deoba: piezas y elementos faltantes y daños que se produzcan en circunstancias normales de uso. Las reparaciones y la sustitución de piezas no permiten prolongar el periodo de garantía inicial. Debe presentar la prueba de compra de este producto y la Fecha de compra. La cobertura de la garantía se limita al valor de este producto (5 años de vida útil).

Los accesos del producto, como la lanza o la boquilla, tienen una garantía de 3 años.

9.2 EXCLUSIONES DE GARANTÍA

La garantía no cubre problemas o incidentes producidos a raíz del uso Incorrecto del producto. Artículos que no están cubiertos por la garantía:

La herramienta se ha usado de forma Incorrecta.
Danos occuridos durante el transporte o instalacion de este producto.
Se han efectuado reparaciones y/o reemplazos en el producto por parte de terceros.
Danos causados por factores externos u objetos extraños como arena o piedras.
Danos resultantes del no seguimiento de las instrucciones de uso y seguridad.
La herramiento se ha desarmado o abierto.
La herramienta ha estado en un ambiente humedo (rocio, lluvia, sumergida en agua ...).
El producto se ha utilisé con fines professionnelles.
→ El producto se ha almacenado a una temperatura fuera del margen de temperatura Shopspecificado en el apartado «Almacenimiento».
La herramienta se ha utilisé con el tipo de agua equivocado
La herramienta no ha sido sometida a un uso inadequado (sobrecarga de laquina o montaje de accesorios no homologados).

Este produit deusarse en circunstanciasnormalesypara fines no profesionales.Por lo tanto,quedan excluidosdeesta garantiaaquellos products que hayan sidoutilizados por empesas dejardineria,autoridades locales,asi como empesas que ofrezcan alquileres de pago o prestamos Gratisos de equipos.

En caso de observarsealgun defecto o problema en el producto,iamiDebe consultar primero con su distribuidor de productos Sterwins. En la mayoria de los caseos, el distribuidor de productos Sterwins podra resolver el problema o corregir el defecto.Garde su factura o recibo, porque seran necessarios para procesarequalquier reclamacion.

A) 3eKtpueckcKa cxema

C) IpeueeHb KOMnoHeHTOB

Puteti avea si varful de curatare la accesori.

When applicable, the name and number of notified body number[Le cas écahérent, le nom et le nombre de l'organisme netif] [Cuando correspondira " el nombre y número de laboratoire notification que haya emitido la certification y la réseñación o como el caso en which aupon aplicelèt" o nombre e u mero del laboratoire notified que emitù a certificación o a referrência ao documento]

2011_65_EU_RoHS Restriction of hazardous substances in electrical products;Restriction des substances dangereuses dans les produits électriques;Restrición de sustancias peligrasas en equipois el citricos. [Restrición de substanciales perigosas en equipartimentos el tricos]

RoHS Directive (EU) 2015/863 amending Directive 2011/65/EU IEC 62321-1:2013

IEC 62321-2:2021

IEC 62321-3-1:2013

IEC 62321-4:2013+A1:2017

IEC 62321-6:2015

IEC 62321-7-1:2015

IEC 62321-7-2:2017

IEC 62321-8:2017

ISO 17075-1:2017

ENIEC63000:2018
