ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82555 Yato

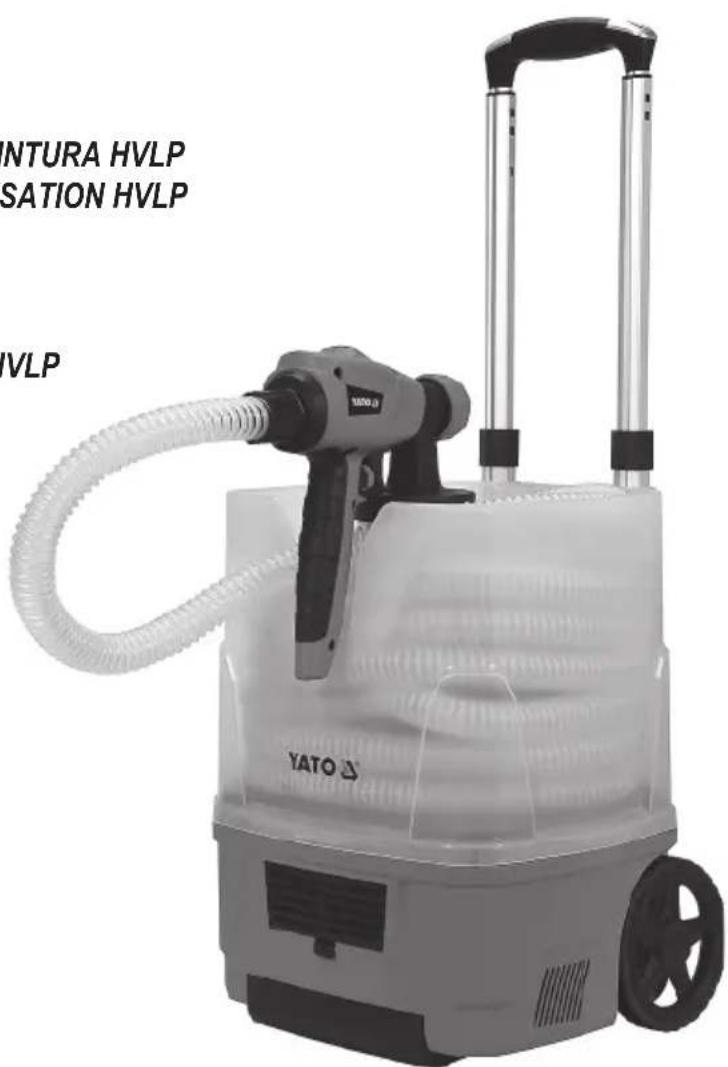

GR HΛΕΚΤΡΙΚΟ ΠΙΣΤΟΛΙ ΒΑΦΗΣ HVLP

BG MAШИНА ЗА ПРЪСКАНЕ НА ЛАТЕКС HVLP

YT-82555

1. περίβλημα συμπιεστή
2. πιστόλι ψεκασμού
3. σωλήνας αέρα
4. διακόπτης λειτουργίας
5. δοχείο χρώματος
6. σκανδάλη
7. ακροφύσιο αέρα
8. ακροφύσιο ψεκασμού
9. φίλτρο αέρα

BG

Διαβάστε τις οδηγίες χρήσης

Δεύτερη τάξη ηλεκτρικής ασφαλείας

Втори клас изолация

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε την προστασία της αναπνοής

Χρησιμοποιήστε τις ωτασπίδες

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητη απελευθέρωση επικίνδυνων συστατικών πον περιέχονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Ο ψεκαστήρας χρωμάτων είναι ένας συνδυασμός πιστολιού βαφής και συμπιεστή που συμπιέζει τον αέρα υπό πίεση για να επιτρέψει τη βαφή με ψεκασμό. Αυτή η λύση κάνει το πιστόλι ελαφρύτερο και ευκολότερο στη χρήση κατά τη διάρκεια της λειτουργίας. Ένα ευρύχωρο δοχείο χρώματος μαζί με την υψηλή απόδοση εξασφαλίζει την ομαλή λειτουργία. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της εξαρτάται από την κατάλληλη χρήση, γι' αυτό το λόγο:

Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε τις οδηγίες χρήσης και να τις φυλάξετε.

Για τις ζημιές που προκύπτουν από τη μη συμμόρφωση με τους κανονισμούς ασφαλείας και τις συστάσεις που αναφέρονται στις παρούσες οδηγίες χρήσης ο προμηθευτής δεν φέρει καμία ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Η συσκευασία πρέπει να περιέχει: περίβλημα συμπιεστή, εύκαμπτο σωλήνα που συνδέει το πιστόλι με τον συμπιεστή, πιστόλι ψεκασμού, δοχείο χρώματος και Ιξωδόμετρο.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-82555
Τάση δικτύου [V~] 220 - 230
Συχνότητα δικτύου [Hz] 50/60
Ονομαστική ισχύς [W] 1380
Κλάση ηλεκτρικής προστασίας		II
Βάρος	[kg]	6,2
Χωρητικότητα δοχείου [I]	0,8
Ονομαστική απόδοση	[l/min]	1
Διάμετρος ακροφυσίου	[mm]	1,0 / 1,8 / 2,6
Επίπεδο θορύβου
πίεση LpA ± K	[dB(A)]	85,20 ± 3,00
ισχύς LwA ± K	[dB(A)]	96,20 ± 3,00
Επίπεδο θορύβου ah ± K	[m/s2]	< 1,5
Βαθμός προστασίας		IPX0

Η δηλωμένη τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης.

Η δηλωμένη συνολική τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η συνολική δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης. Προσοχή! Η εκπομπή δονήσεων κατά την εργασία με τη συσκευή μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης της συσκευής.

Προσοχή! Πρέπει να ορίσετε τα μέτρα ασφαλείας που έχουν ως σκοπό την προστασία του χειριστή και βασίζονται στην αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των φάσεων του κύκλου εργασίας, όπως για παράδειγμα χρόνος κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή λειτουργεί με την αδρανή ταχύτητα καθώς και η διάρκεια κατά την οποία είναι ενεργό).

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προείδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

GR

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα. Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπτετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», ππορεί να οδηγήσει σε σοβαρό τραυματισμό.

Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος

Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος.

GR

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοι- χίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμο- ποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Κατά τη χρήση του μηχανήματος ακολουθείτε πάντα τις οδηγίες ασφαλείας που περιλαμβάνονται στις οδηγίες χρήσης καθώς και άλλες οδηγίες για την υγεία και την ασφάλεια.

Απαγορεύεται η χρήση πιστολιών ψεκασμού από παιδιά ή άτομα που δεν έχουν εκπαιδευτεί στη χρήση πιστολιών ψεκασμού.

Μην κατευθύνετε ποτέ τη συσκευή προς τους ανθρώπους ή τα ζώα.

Τα πιστόλια ψεκασμού δεν πρέπει να χρησιμοποιούνται για εύφλεκτα υλικά.

Τα πιστόλια ψεκασμού δεν πρέπει να καθαρίζονται με εύφλεκτους διαλύτες.

Αποφεύγετε τους κινδύνους που προκαλούνται από το υλικό του ψεκασμού και ελέγχετε την επισήμανση στο δοχείο ή τις πλη- ροφορίες που παρέχει ο κατασκευαστής του σχετικά με το υλικό του ψεκασμού, συμπεριλαμβανομένων των απαιτήσεων για τη χρήση του εξοπλισμού ατομικής προστασίας.

Μην ψεκάζετε με υλικά που μπορεί να προκαλέσουν άγνωστο κίνδυνο.

Προσοχή! Μια ροή υψηλής πίεσης μπορεί να προκαλέσει σοβαρή βλάβη στο δέρμα. Μην επιτρέπτετε σε κανένα μέρος του σώματός σας να έρχεται σε επαφή με τη ροή.

Η προστατευτική ενδυμασία δεν παρέχει επαρκή προστασία από τραυματισμούς λόγω ένεσης.

Εάν συμβεί ένεση υψηλής πίεσης κάτω από το δέρμα, επικοινωνήστε αμέσως με τον γιατρό. Ο γιατρός πρέπει να ενημερωθεί για τον τύπο της ουσίας που ψεκάζεται.

Μην τρώτε, πίνετε ή καπνίζετε στην περιοχή εργασίας.

Να φοράτε πάντα αναπνευστική μάσκα για να προστατεύεστε από την εισπνοή επιβλαβών καπνών.

Βεβαιωθείτε ότι υπάρχει επαρκής εξαερισμός, ώστε να μην υπάρχει συσσώρευση εύφλεκτων ατμών στον αέρα χώρου εργασίας.

Πρέπει να λαμβάνονται τα κατάλληλα μέτρα για την πρόληψη των κινδύνων που προκαλούνται από την ουσία που ψεκάζεται.

Ακολουθήστε τις οδηγίες στη συσκευασία που παρέχονται από τον κατασκευαστή της προς ψεκασμό ουσίας.

Μην ψεκάζετε με ουσίες που απαγορεύονται σε αυτές τις οδηγίες χρήσης.

Μην ψεκάζετε με υλικά με άγνωστη σύνθεση.

Μη χρησιμοποιείτε το εργαλείο χωρίς να έχει εγκατασταθεί το προστατευτικό του ακροφυσίου.

Ποτέ μην χρησιμοποιείτε το εργαλείο αν έχουν υποστεί βλάβη εξαρτήματα ασφαλείας ή προστατευτικά.

Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά, πραγματοποιείτε όλες τις επισκευές σε εξουσιοδοτημένο συνεργείο.

Πριν από την αντιμετώπιση προβλημάτων ή τη συντήρηση της συσκευής ή όταν δεν χρησιμοποιείται, αποσυνδέστε την από την παροχή ρεύματος.

Ελέγχετε πάντα εάν η υπάρχουσα τάση τροφοδοσίας αντιστοιχεί στην τάση στην πινακίδα τύπου του μηχανήματος.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Προσοχή! Η εγκατάσταση του εξοπλισμού μπορεί να γίνει μόνο με αποσυνδεδεμένη τάση τροφοδοσίας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα!

Προσδιορισμός του ιξώδους του υλικού επικάλυψης

Το προϊόν είναι εξοπλισμένο με ιξωδόμετρο (χωνί), το οποίο σας επιτρέπει να προσδιορίσετε εάν το ιξώδες (πυκνότητα) του χρώματος είναι κατάλληλο για το όπλο.

Πρέπει σχολαστικά να αναμίξετε το υλικό επικάλυψης με το οποίο πρόκειται να ψεκάζετε. Η ανάμιξη γίνεται με σκοπό να αποφευχθεί η άνιση κατανομή της πυκνότητας του υλικού επικάλυψης.

GR

Βυθίστε το ιξωδόμετρο μέχρι να βρίσκεται κάτω από την επιφάνεια του υγρού.

Σηκώστε το ιξωδόμετρο πάνω από την επιφάνεια του υγρού και μετρήστε το χρόνο που χρειάζεται για να αδειάσει το ιξωδόμετρο. Ανάλογα με τον τύπο του υγρού, το ιξωδόμετρο πρέπει να αδειάσει μέσα σε 18 s ± 2 s. Άυτός είναι ο βέλτιστος χρόνος ροής για εργασία με το ακροφύσιο με τη μεγαλύτερη διάμετρο.

Η πυκνότητα του υλικού επικάλυψης μπορεί να μειωθεί με χρήση αραιωτικού που προδιαγράφεται στην τεκμηρίωση που συνοδεύει το υλικό επικάλυψης.

Το ιξώδες πρέπει επίσης να προσαρμόζεται στη διάμετρο του ακροφυσίου που χρησιμοποιείται. Τα ακροφύσια μικρότερης διαμέτρου ενδέχεται να απαιτούν υλικό με χαμηλότερο ιξώδες - μικρότερο χρόνο ροής μέσω του ιξωδομέτρου.

Συναρμολόγηση του ψεκαστήρα χρωμάτων

Την κεφαλή με το ακροφύσιο και το δοχείο εγκαταστήστε στο περίβλημα του κινητήριου μηχανισμού. Πατήστε το κουμπί κλειδώματος και σύρετε την κεφαλή μέσα στο περίβλημα (II). Απελευθερώστε το κουμπί κλειδώματος, θα πρέπει να επιστρέψει αυτόματα στην αρχική θέση. Βεβαιωθείτε ότι είναι σωστή η εγκατάσταση. Είναι αδύνατον να αφαιρέσετε μια σωστά στερεωμένη κεφαλή εκτός αν πιέσετε και κρατήσετε πατημένο το κουμπί κλειδώματος.

Συνδέστε το όπλο στο περίβλημα του συμπιεστή με έναν εύκαμπτο σωλήνα. Ωθήστε το λοζοτομημένο άκρο κώνου του εύκαμπτου σωλήνα στην υποδοχή εισόδου αέρα στο πίσω μέρος του περιβλήματος του πιστολιού (III). Συνδέστε το άκρο στερεωμένο με ξιφολόγχη στην έξοδο αέρα του περιβλήματος του συμπιεστή. Το άκρο του εύκαμπτου σωλήνα πρέπει να τοποθετείται στην έξοδο αέρα και στη συνέχεια να περιστρέφεται έτσι ώστε οι πείροι της υποδοχής να βρίσκονται στις οπές του άκρου του εύκαμπτου σωλήνα (IV).

Το περίβλημα του συμπιεστή επιτρέπει στον εύκαμπτο σωλήνα να τυλίγεται κατά τη μεταφορά και την αποθήκευση της μονάδας. Πριν από την έναρξη της εργασίας, ο εύκαμπτος σωλήνας πρέπει να ξετυλιχτεί τελείως.

Πλήρωση και εγκατάσταση του δοχείου χρώματος

Ξεβιδώστε το δοχείο χρώματος. Σπρώξτε σφιχτά το σωλήνα αναρρόφησης στην οπή τοποθέτησης (V). Το άκρο του σωλήνα αναρρόφησης είναι λυγισμένο για να βοηθήσει να αδειάσει το δοχείο με μεγαλύτερη ακρίβεια όταν το όπλο βρίσκεται υπό γωνία, π.χ. όταν βάφετε δάπεδα ή οροφές. Περιστρέφοντας τον σωλήνα αναρρόφησης, κατευθύνετε το λυγισμένο άκρο του σωλήνα προς την αντίθετη κατεύθυνση με την αναμενόμενη κλίση του πιστολιού. Γεμίστε το δοχείο με χρώμα κατάλληλου ιξώδους. Μην υπερβαίνετε το πάνω σήμα της χωρητικότητας στο δοχείο χρώματος. Βιδώστε προσεκτικά το δοχείο στο πιστόλι, σφίξτε το δοχείο για να σφραγίσει τη σύνδεση.

ΧΡΗΣΗ ΠΙΣΤΟΛΙΟΥ

Το πιστόλι δεν είναι κατάλληλο για ψεκασμό με τα ακόλουθα χρώματα:

Χρώματα υψηλής πυκνότητας – χρόνος ροής μέσω του ιξωδομέτρου άνω των 100 δευτερολέπτων.

Χρώματα που περιέχουν λειαντικά όπως το κόκκινο οξείδιο του μολύβδου.

Χονδρόκοκα χρώματα.

Διαβρωτικά και αλκαλικά χρώματα.

Όλες οι δραστηριότητες που σχετίζονται με τη ρύθμιση ψεκασμού πρέπει να εκτελούνται με την απενεργοποίηση της τροφοδοσίας ρεύματος. Για αυτό το σκοπό τραβήξτε το φις του καλωδίου τροφοδοσίας από την πρίζα του δικτύου.

Ρύθμιση ψεκασμού (VI)

Το ακροφύσιο του πιστολιού επιτρέπει τη ρύθμιση του επιπέδου ψεκασμού και του πλάτους του ψεκασμένου υλικού. Το επίπεδο ψεκασμού μπορεί να ρυθμιστεί με περιστροφή των ακροφύσιων αέρα. Τα κάθετα διατεταγμένα ακροφύσια αέρα επιτρέπουν την επίτευξη ενός οριζόντιου επιπέδου ψεκασμού και οριζόντια διατεταγμένα ακροφύσια επιτρέπουν την επίτευξη ενός κατακόρυφου επιπέδου ψεκασμού υλικού επικάλυψης. Η ρύθμιση των ακροφυσίων σε γωνία 45 μοιρών θα έχει ως αποτέλεσμα μια σημειακή επιφάνεια ψεκασμού του υλικού επίστρωσης.

Μη θέτετε τα στοιχεία ρύθμισης σε άλλες θέσεις από αυτές που περιγράφονται στις οδηγίες χρήσης.

Προσοχή! Μην πιέζετε το κουμπί σκανδάλης του πιστολιού κατά τη ρύθμιση των ακροφυσίων αέρα.

Ρύθμιση ποσότητας του υλικού επικάλυψης για ψεκασμό (VII)

Πίσω από τη σκανδάλη/ το διακόπτη υπάρχει ένα κουμπί ρύθμισης που περιορίζει το βάθος τραβήγματος της σκανδάλης. Όσο πιο βαθιά πιέζεται η σκανδάλη, τόσο περισσότερο υλικό ψεκασμού θα βγει από το ακροφύσιο του πιστολιού. Με την περιστροφή του κουμπιού κατά τη φορά των δεικτών του ρολογιού αυξάνεται η ποσότητα του υλικού επικάλυψης, με την στροφή προς τα αριστερά μειώνεται. Υπάρχει μια σήμανση στη σκανδάλη για να διευκολυνθεί η ρύθμιση.

Ενεργοποίηση και απενεργοποίηση

Συναρμολογήστε τη συσκευή σύμφωνα με τις οδηγίες.

Γεμίστε το δοχείο με το υλικό επικάλυψης σύμφωνα με τη διαδικασία που περιγράφεται παραπάνω.

Βεβαιωθείτε ότι η τάση στην πινακίδα τύπου αντιστοιχεί στην τάση δικτύου τροφοδοσίας.

Βεβαιωθείτε ότι ο διακόπτης της συσκευής βρίσκεται στη θέση απενεργοποίησης – Ο.

GR

Βεβαιωθείτε ότι η σκανδάλη του πιστολιού δεν είναι πατημένη.

Συνδέστε το φις του καλωδίου τροφοδοσίας στην πρίζα ηλεκτρικού δικτύου.

Ενεργοποιήστε τη συσκευή με το διακόπτη, γυρίστε το στη θέση ενεργ. – 1. Στρέψτε το πιστόλι σε ασφαλές μέρος και πατήστε το κουμπί σκανδάλης. Εάν είναι απαραίτητο, ρυθμίστε την ποσότητα του υλικού φεκασμού σύμφωνα με τη διαδικασία ρύθμισης.

Ο ψεκασμός θα σταματήσει όταν απελευθερωθεί η πίεση στη γλώσσα σκανδάλης του πιστολιού.

Η συσκευή θα απενεργοποιηθεί αφού θέσετε τον διακόπτη στη θέση εκτός λειτουργίας.

Βαφή

Συνιστάται πρώτα να ψεκάσετε το υλικό επικάλυψης σε μια επιφάνεια δοκιμής. Αυτό θα αποτρέπει την καταστροφή της επιφάνειας εργασίας.

Βεβαιωθείτε ότι όλες οι επιφάνειες που δεν πρέπει να καλυφθούν με χρώμα είναι προστατευμένες. Βεβαιωθείτε ότι η επιφάνεια που πρέπει να καλυφθεί είναι καθαρή, στεγνή, απολιπανθείσα και μη σκονισμένη.

Κρατήστε τη συσκευή όρθια ώστε η έξοδος ακροφυσίου να είναι περίπου 20 cm από την επιφάνεια που ψεκάζεται.

Μετακινείτε το πιστόλι προς τα πλάγια ή προς τα πάνω και προς τα κάτω έτσι ώστε να βρίσκεται πάντα σε σταθερή απόσταση από την επιφάνεια που ψεκάζεται (VIII). Αρχίστε να μετακινείτε το πιστόλι και μόνο κατά τη διάρκεια της μετακίνησης ενεργοποιήστε το όπλο. Απελευθερώστε τη σκανδάλη πριν σταματήσετε να μετακινείτε το πιστόλι (IX). Μετακινείτε το πιστόλι σταθερά, η αλλαγή της ταχύτητας ή το σταμάτημα του πιστολιού κατά τη διάρκεια του ψεκασμού θα προκαλέσει ανομοιόμορφη κατανομή του υλικού επικάλυψης.

Να αποφεύγετε την κλίση του πιστολιού τόσο οριζόντια όσο και κατακόρυφα (Χ). Αυτό θα προκαλέσει την ομοιόμορφη κατανομή του υλικού επικάλυψης.

Να εφαρμόζετε πολλά λεπτά στρώματα υλικού επικάλυψης αντί για ένα παχύ στρώμα. Πριν απλώσετε την επόμενη στρώση, αφήστε την προηγούμενη να στεγνώσει ελαφρά, ακολουθήστε τις οδηγίες που επισυνάπτονται στον παράγοντα ψεκασμού.

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Προειδοποίηση! Μη χρησιμοποιείτε εύφλεκτα υλικά για καθαρισμό και συντήρηση.

Αμέσως μετά τον ψεκασμό του υλικού επικάλυψης, ξεβιδώστε το δοχείο και καθαρίστε το εσωτερικό και το εξωτερικό του σωλήνα αναρρόφησης με ένα αραιωτικό που προορίζεται για το συγκεκριμένο υλικό επικάλυψης. Στη συνέχεια, γεμίστε το δοχείο με το αραιωτικό που προορίζεται για το υλικό επικάλυψης και ξεκινήστε τον ψεκασμό του στην επιφάνεια δοκιμής. Ο ψεκασμός θα πρέπει να ολοκληρωθεί όταν από το ακροφύσιο βγαίνει καθαρό αραιωτικό.

Σταματήστε τον ψεκασμό, απενεργοποιήστε τη συσκευή, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα και αποσυνδέστε τον εύκαμπτο σωλήνα από το πιστόλι και το περίβλημα του συμπιεστή. Αποσυναρμολογήστε το δοχείο, αδειάστε το υπόλοιπο του αραιωτικού και στεγνώστε το δοχείο. Αποσυναρμολογήστε το ακροφύσιο και τον κινητήριο μηχανισμό και ελέγξτε την κατάσταση των παρεμβυσμάτων. Μπορούν να λιπαίνονται με ένα λεπτό στρώμα γράσου σιλικόνης ή τεχνικής βαζελίνης. Ξεβιδώστε το περικόχλιο στερέωσης του ακροφυσίου και καθαρίστε προσεκτικά όλα τα εξαρτήματα (ΧΙ) με ένα μαλακό πανί και αραιωτικό που προορίζεται για το υλικό επικάλυψης. Αποσυναρμολογήστε τον σωλήνα αναρρόφησης και ελέγξτε για τυχόν υπολείμματα υλικού επικάλυψης σε αυτό, εάν χρειάζεται καθαρίστε τα με μια μαλακή βούρτσα με πλαστικές τρίχες. Ελέγξτε την κατάσταση της φλάντζας του δοχείου.

Υπάρχει ένα φίλτρο εισαγωγής αέρα στο περίβλημα του συμπιεστή. Πιέστε ελαφρά την ασφάλεια (ΧΠ) και αφαιρέστε το καπάκι του φίλτρου. Αφαιρέστε το φίλτρο σφουγγάρι κάτω από το καπάκι από το περίβλημα και, στη συνέχεια, καθαρίστε το. Καθαρίστε το φίλτρο με ρεύμα πεπιεσμένου αέρα που δεν υπερβαίνει τα 0,3 Μρα. Αν το φίλτρο είναι ακόμα βρώμικο μετά τον καθαρισμό, αντικαταστήστε το με ένα καινούργιο. Αφού καθαρίσετε το φίλτρο, επανατοποθετήστε το φίλτρο και το πίσω μέρος του περιβλήματος. Μην χρησιμοποιείτε το πιστόλι χωρίς το φίλτρο να είναι εγκατεστημένο, αυτό μπορεί να προκαλέσει ζημιά στο πιστόλι.

Εάν αφήσετε το πιστόλι χωρίς καθαρισμό, το υλικό επικάλυψης θα στεγνώσει μέσα στο προϊόν. Αυτό μπορεί να προκαλέσει μη αναστρέψιμη βλάβη στο πιστόλι.

Τα εξωτερικά μέρη του προϊόντος θα πρέπει να καθαρίζονται με ένα μαλακό υγρό πανί και μετά να σκουπίζονται μέχρι να στεγνώσουν.

Προσοχή! Απαγορεύεται να καθαρίζετε το πιστόλι κατευθύνοντας σε αυτόν ένα ρεύμα νερού ή με εμβάπτιση σε νερό, αραιωτικό ή άλλο υγρό. Μη χρησιμοποιείτε αιχμηρά αντικείμενα ή/και λειαντικά καθαριστικά για το καθαρισμό των πιστολιών.

Μεταφορά και φύλαξη

Η μονάδα διαθέτει χώρο στο περίβλημα για την τοποθέτηση περιτυλιγμένου εύκαμπτου σωλήνα και πιστολιού. Ο εύκαμπτος σωλήνας πρέπει να τυλίγεται έτσι ώστε να μην παραμορφώνεται η διατομή του. Το πιστόλι πρέπει να τοποθετείται μαζί με το δοχείο σε χώρο προετοιμασμένο στο περίβλημα (XIII). Η συσκευή έχει συρόμενη λαβή που διευκολύνει τη μεταφορά. Το μήκος της λαβής μπορεί να αλλάξει με το παρατεταμένο του κουμπιού που βρίσκεται στη λαβή (XIV). Κατά τη διάρκεια της λειτουργίας, η λαβή πρέπει να τοποθετείται στη χαμηλότερη θέση έτσι ώστε να μην παρεμποδίζει τη λειτουργία του πιστολιού.

Να φυλάσσεται μακριά από μη εξουσιοδοτημένα άτομα. Ο χώρος φύλαξης πρέπει να προστατεύεται από τις βροχοπτώσεις και το άμεσο ηλιακό φως. Εξασφαλίστε καλό εξαερισμό στον χώρο αποθήκευσης. Αποθηκεύστε το προϊόν στη θέση εργασίας με τον εύκαμπτο σωλήνα αποσυνδεδεμένο από το πιστόλι και τον συμπιεστή.
