ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82132 Yato

GR ΠΕΡΙΣΤΡΟΦΙΚΗ ΣΦΥΡΑ

BG ПЕРФОРАТОР

PT MARTELO ROTATIVO

HR UDARNI ROTACIJSKI ČEKIĆ

AR مطرقة دوارة

YT-82132

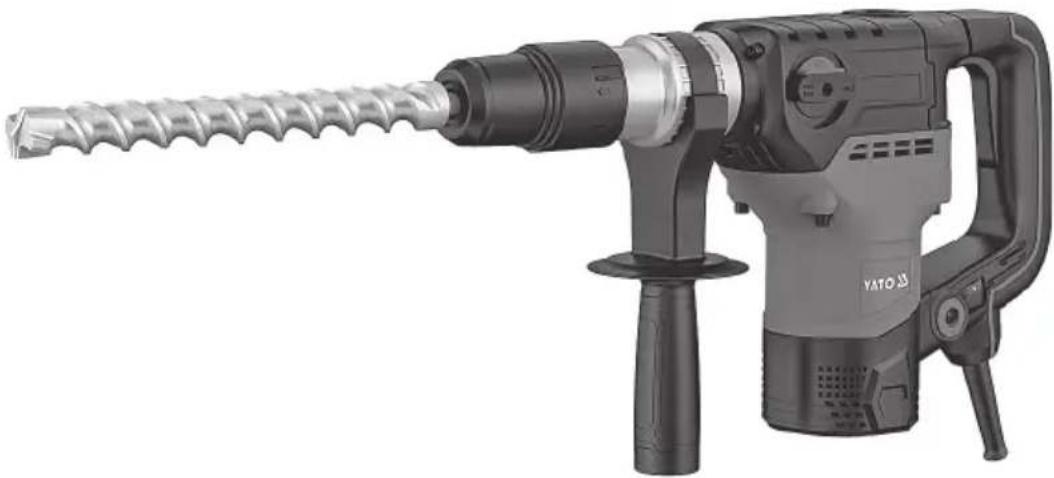

1. κορμός με κύρια λαβή
2. ηλεκτρικός διακόπτης
3. διακόπτης τύπου διάτρησης
4. διακόπτης τύπου κρούσης
5. τσοκ τρυπανιού
6. πρόσθετη λαβή
7. καλώδιο δικτύου

BG

Χρησιμοποιήστε τις ωτασπίδες

Φορέστε τα γάντια προστασίας

Δεύτερη τάξη ηλεκτρικής ασφαλείας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητη απελευθέρωση επικίνδυνων συστατικών που περιχέονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απελή λη ατην ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλayές στο φυσικό περιβάλλον. Το νοικοκυρίο διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές arχές ή τον πωλητή.

Το περιστροφικό σφυρί είναι ένα συνηθισμένο εργαλείο, κλάσης μόνωσης II, σχεδιασμένο για την κατασκευή οπών και τη σμίλευση σε σκυρόδεμα, φυσική και τεχνητή πέτρα, μάρμαρο κ.λπ. χρησιμοποιώντας εργαλεία εργασίας εξοπλισμένα με τσοκ SDS MAX. Η σωστή, αξιόπιστη και ασφαλής λειτουργία ενός ηλεκτρικού εργαλείου εξαρτάται από τη σωστή χρήση, επομένως:

Πριν χρησιμοποιήσετε το εργαλείο, διαβάστε ολόκληρο το εγχειρίδιο και κρατήστε το.

Ο προμηθευτής δεν ευθύνεται για οποιαδήποτε ζημιά προκύψει από τη μη συμμόρφωση με τους κανονισμούς ασφαλείας και τις συστάσεις αυτού του εγχειριδίου.

ΕΞΟΠΛΙΣΜΟΣ

Η εργοστασιακή συσκευασία πρέπει να περιέχει:

- περιστροφικό σφυρί

- πρόσθετη λαβή.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Αξία
Αριθμός καταλόγου YT-82132
Ονομαστική τάση [V~] 220 - 240
Ονομαστική συχνότητα [Hz] 50 - 60
Ονομαστική ισχύς [W] 1600
Ωριαία ταχύτητα [min]	^-1 ]	0 - 650
Μέγιστη διάμετρος οπής (σκυρόδεμα)	[mm]	40
Ενέργεια κρούσης	[J]	15
Συχνότητα εγκεφαλικού επεισοδίου	[min ^-1 ]	0 - 3900
Μάζα	[kg]	6,6
Τύπος λαβής		SDS MAX
Επίπεδο θορύβου
- Ηχητική πίεση L_ρd ± K	[dB(A)]	97,0 ± 3,0
- Ισχύς L_ωd ± K	[dB(A)]	105,0 ± 3,0
Επίπεδο κραδασμών a_h.HD ± K / a_h.CHeq ± K ⓣT/T	[m/s ^2 ]	23,8 ± 1,5 / 20,6 ± 1,5
Κατηγορία μόνωσης		II
Βαθμός προστασίας		IPX0

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΕΡΓΑΛΕΙΩΝ

Προειδοποίηση! Βεβαιωθείτε ότι έχετε διαβάσει όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρησή τους μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή σοβαρό τραυματισμό.

Αποθηκεύστε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε όλα τα ηλεκτρικά εργαλεία με καλώδιο και χωρίς καλώδιο.

Ασφάλεια στο χώρο εργασίας

Διατηρήστε τον χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και ο κακός φωτισμός μπορεί να προκαλέσουν ατυχήματα.

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλοντα με αυξημένο κίνδυνο έκρηξης, που περιέχουν εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις.

Μην αφήνετε παιδιά και παρευρισκόμενους να εισέρχονται στο χώρο εργασίας. Η απώλεια συγκέντρωσης μπορεί να προκαλέσει απώλεια ελέγχου.

Ηλεκτρική ασφάλεια

Το φις του ηλεκτρικού καλωδίου πρέπει να ταιριάζει με την πρίζα. Δεν μπορείτε να τροποποιήσετε το βύσμα με κανέναν τρόπο. Μη χρησιμοποιείτε προσαρμογείς βύσματος με γειωμένα ηλεκτρικά εργαλεία. Ένα μη τροποποιημένο βύσμα που ταιριάζει στην πρίζα θα μειώσει τον κίνδυνο ηλεκτροπληξίας.

GR

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ και ψυγεία. Η γείωση του σώματός σας αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχόπτωση ή υγρασία. Η είσοδος νερού ή υγρασίας σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο ρεύματος. Μη χρησιμοποιείτε το καλώδιο ρεύματος για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το φις από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδι, αιχμηρές άκρες και κινούμενα μέρη. Ένα κατεστραμμένο ή μπλεγμένο καλώδιο ρεύματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Όταν εργάζεστε σε εξωτερικούς χώρους, χρησιμοποιήστε προεκτάσεις που έχουν σχεδιαστεί για εξωτερική χρήση. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.

Εάν η λειτουργία ενός ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, θα πρέπει να χρησιμοποιείται μια συσκευή υπολειπόμενου ρεύματος (RCD) ως προστασία έναντι της τάσης τροφοδοσίας. Η χρήση RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Μείνετε σε εγρήγορση, παρακολουθήστε τι κάνετε και χρησιμοποιήστε την κοινή λογική όταν χειρίζεστε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά την εργασία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντα προστατευτικά για τα μάτια. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως μάσκες σκόνης, αντιολισθητικά παπούτσια ασφαλείας, κράνη και προστασία ακοής μειώνει τον κίνδυνο σοβαρού προσωπικού τραυματισμού.

Αποτρέψτε την τυχαία εκκίνηση. Βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «off» πριν συνδέσετε την πηγή ρεύματος ή/και την μπαταρία, σηκώσετε ή μεταφέρετε το ηλεκτρικό εργαλείο. Η μεταφορά ενός ηλεκτρικού εργαλείου με το δάχτυλό σας στον διακόπτη ή η ενεργοποίηση ενός ηλεκτρικού εργαλείου που έχει τον διακόπτη στη θέση «on» μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Πρίν ενεργοποιήσετε το ηλεκτρικό εργαλείο, αφαιρέστε οποιοδήποτε κλειδί ή κλειδί που χρησιμοποιείται για τη ρύθμιση του ηλεκτρικού εργαλείου. Ένα κλειδί που μένει συνδεδεμένο σε ένα περιστρεφόμενο μέρος του εργαλείου μπορεί να προκαλέσει σοβαρό τραυματισμό.

Μην πλησιάζετε ή γέρνετε πολύ μακριά. Διατηρήστε τη σωστή στάση και ισορροπία ανά πάσα στιγμή. Αυτό θα διευκολύνει τον έλεγχο του ηλεκτρικού εργαλείου σε περίπτωση απροσδόκητων καταστάσεων κατά την εργασία.

Ντυθείτε κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα μέρη του ηλεκτρικού εργαλείου. Φαρδιά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιαστούν σε κινούμενα μέρη.

Εάν παρέχονται συσκευές για τη σύνδεση εγκαταστάσεων εξαγωγής ή συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση της εξαγωγής σκόνης μειώνει τον κίνδυνο των κινδύνων που σχετίζονται με τη σκόνη.

Μην αφήνετε την εμπειρία που αποκτάται από τη συχνή χρήση ενός εργαλείου να σας κάνει να γίνετε απρόσεκτοι και να αγνοήσετε τους κανόνες ασφαλείας. Η απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρούς τραυματισμούς σε κλάσματα δευτερολέπτου.

Χρήση και φροντίδα ηλεκτρικών εργαλείων

Μην υπερφορτώνετε τα ηλεκτρικά εργαλεία. Χρησιμοποιήστε το κατάλληλο ηλεκτρικό εργαλείο για την επιλεγμένη εφαρμογή. Το σωστό ηλεκτρικό εργαλείο θα παρέχει καλύτερη και ασφαλέστερη απόδοση όταν χρησιμοποιείται για το σχεδιασμένο φορτίο του.

Μην χρησιμοποιείτε ηλεκτρικό εργαλείο εάν ο ηλεκτρικός διακόπτης δεν το ανάβει και δεν το απενεργοποιεί. Ένα εργαλείο που δεν μπορεί να ελεγχθεί μέσω του διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

Αποσυνδέστε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία εάν είναι αποσπώμενη από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο. Τέτοια προληττικά μέτρα θα αποτρέψουν την ακούσια ενεργοποίηση του ηλεκτρικού εργαλείου.

Αποθηκεύστε το εργαλείο μακριά από παιδιά και μην επιτρέψετε σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

Συντήρηση ηλεκτρικών εργαλείων και αξεσουάρ. Ελέγξτε το εργαλείο για κακή ευθυγράμμιση ή πρόσδεση κινητών μερών, θραύση εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Η ζημιά πρέπει να επισκευαστεί πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο. Πολλά ατυχήματα προκαλούνται από κακοσυντηρημένα εργαλεία.

Διατηρείτε τα κοπτικά εργαλεία καθαρά και αιχμηρά. Τα σωστά συντηρημένα εργαλεία κοπής με αιχμηρές άκρες είναι λιγότερο πιθανό να δέσουν και είναι ευκολότερο να ελέγχονται κατά τη λειτουργία.

Χρησιμοποιήστε ηλεκτρικά εργαλεία, εξαρτήματα και εξαρτήματα κ.λπ., σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τον τύπο και τις συνθήκες εργασίας. Η χρήση εργαλείων για εργασία διαφορετικά από αυτά για τα οποία έχουν σχεδιαστεί μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και απαλλαγμένες από λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες λαβής δεν επιτρέπουν την ασφαλή λειτουργία και τον έλεγχο του εργαλείου σε επικίνδυνες καταστάσεις.

GR

Επισκευές

Αναθέστε την επισκευή του ηλεκτρικού σας εργαλείου μόνο σε εξουσιοδοτημένα συνεργεία επισκευής χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει τη σωστή λειτουργική ασφάλεια του ηλεκτρικού εργαλείου.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΦΥΡΟΤΡΥΠΑΝΙΑ

Φοράτε προστασία ακοής. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιήστε το εργαλείο με τις πρόσθετες λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να οδηγήσει σε προσωπικό τραυματισμό του χειριστή.

Όταν εκτελείτε μια λειτουργία όπου το εισαγόμενο εργαλείο μπορεί να έρθει σε επαφή με ένα κρυφό καλώδιο ρεύματος ή καλώδιο ρεύματος, κρατήστε το ηλεκτρικό εργαλείο από μονωμένες λαβές. Η εισαγωγή ενός εργαλείου σε επαφή με ένα ηλεκτροφόρο καλώδιο μπορεί να προκαλέσει την ενεργοποίηση των μεταλλικών μερών του εργαλείου και να προκαλέσει ηλεκτροπληξία στον χειριστή του εργαλείου.

Προειδοποιήσεις σχετικά με τη διάτρηση με μεγάλα τρυπάνια

Ξεκινάτε πάντα το τρύπημα με χαμηλή ταχύτητα και με την άκρη του τρυπανιού σε επαφή με το τεμάχιο εργασίας. Σε υψηλότερες ταχύτητες το τρυπάνι πιθανότατα θα λυγίσει εάν αφεθεί να περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, με αποτέλεσμα να τραυματιστεί.

Πιέστε μόνο σε ευθεία γραμμή με το τρυπάνι και μην ασκείτε υπερβολική πίεση. Το τρυπάνι μπορεί να λυγίσει προκαλώντας σπάσιμο και απώλεια ελέγχου με αποτέλεσμα τραυματισμό.

ΕΓΚΑΤΑΣΤΑΣΗ ΣΤΟΙΧΕΙΩΝ ΕΞΟΠΛΙΣΜΟΥ

ΠΡΟΣΟΧΗ! Η εγκατάσταση των εξαρτημάτων επιτρέπεται να πραγματοποιηθεί μόνο με αποσυνδεδεμένο το τροφοδοτικό. Απο- συνδέστε το εργαλείο από την πρίζα!

Το περιστροφικό σφυρί παραδίδεται πλήρες. Αφού ανοίξετε την εργοστασιακή συσκευασία, ελέγξτε εάν έχουν συσκευαστεί όλα τα εξαρτήματα.

Τοποθέτηση και ρύθμιση της πρόσθετης λαβής (V)

Για να τοποθετήσετε την πρόσθετη λαβή, τοποθετήστε την στην επιθυμητή θέση, σφίξτε και ασφαλίστε τη λαβή της λαβής. Η βο- ηθητική λαβή μπορεί να ρυθμιστεί στη θέση που εξασφαλίζει την πιο ασφαλή, εργονομική και αποτελεσματική εργασία. Για να το κάνετε αυτό, τοποθετήστε τη λαβή στην επιθυμητή θέση και, στη συνέχεια, ασφαλίστε τη στη θέση της σφίγγοντάς την σταθερά και με ασφάλεια. Λόγω της φύσης της εργασίας, το σφίξιμο της λαβής θα πρέπει να ελέγχεται κατά τη χρήση του προϊόντος.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗ ΔΟΥΛΕΙΑ

Πριν ξεκινήσετε την εργασία, ελέγξτε ότι το σώμα του περιβλήματος και το καλώδιο σύνδεσης με το βύσμα δεν έχουν υποστεί ζημιά. Εάν εντοπιστεί οποιαδήποτε ζημιά, απαγορεύονται περαιτέρω εργασίες.

Προσοχή! Όλες οι δραστηριότητες που σχετίζονται με την αντικατάσταση εργαλείων εργασίας (τρυπάνια και γροθιές με λαβή SDS MAX), τοποθέτηση καλυμμάτων και οδηγών, ρυθμίσεις κ.λπ. πρέπει να εκτελούνται με απενεργοποιημένη την τάση τροφοδοσίας του εργαλείου, επομένως πριν ξεκινήσετε αυτές τις δραστηριότητες: Αποσυνδέστε το καλώδιο του εργαλείου από την πρίζα!

Εγκατάσταση εργαλείων εργασίας SDS MAX στη θήκη εργαλείων (II)

Καθαρίστε το επιλεγμένο εργαλείο από βρωμιά και σκουριά και λιπάνετε το τσοκ SDS MAX με ένα λεπτό στρώμα γράσου.

Τραβήξτε τη λαβή του εργαλείου προς το μέρος σας και κρατήστε την σε αυτή τη θέση.

Τοποθετήστε το καθαρισμένο εργαλείο στην τρύπα. Εάν είναι απαραίτητο, γυρίστε το εργαλείο έτσι ώστε να μπει στη βάση χωρίς αντίσταση.

Αφήστε τη λαβή και το εργαλείο θα πρέπει να κλειδώσει αυτόματα στη θήκη.

Ελέγξε τότο εργαλείο έχει τοποθετηθεί καλά. Για να το κάνετε αυτό, απλώς προσπαθήστε να τραβήξετε το εργαλείο από τη θήκη SDS MAX. Εάν το τρυπάνι ή η διάτρηση βγει από τη θήκη, επαναλάβετε τα βήματα συναρμολόγησης.

Ρύθμιση του τρόπου λειτουργίας (III)

Η λειτουργία κρουστικής διάτρησης σας επιτρέπει να κάνετε τρύπες σε σκυρόδεμα, τοιχοποιία και σκληρά κεραμικά υλικά (σκληρά τούβλα, πέτρες, μάρμαρο). Για να το κάνετε αυτό, ρυθμίστε τον διακόπτη τρόπου λειτουργίας στη θέση που επισημαίνεται με το σύμβολο του τρυπανιού και του σφυριού.

Είναι επίσης δυνατή η ρύθμιση της λειτουργίας σμίλευσης κρούσης, σε αυτή τη λειτουργία η περιστροφή αποσυνδέεται. Για να ενεργοποιήσετε τη λειτουργία σμίλευσης, ρυθμίστε το διακόπτη λειτουργίας στη θέση που επισημαίνεται με το σύμβολο του σφυριού.

GR

'Ελεγχος ταχύτητας (VIII)

Το σφυρί είναι έσπλισμένο με ομαλή ρύθμιση ταχύτητας. Η ρύθμιση γίνεται με τη ρύθμιση του κουμπιού. Όσο μεγαλύτερος είναι ο αριθμός που φαίνεται στο κουμπί, τόσο μεγαλύτερη είναι η ταχύτητα. Η αλλαγή της ταχύτητας περιστροφής οδηγεί σε αλλαγή στη συχνότητα κρούσης και την ενέργεια μιας μεμονωμένης κρούσης. Η ομαλή ρύθμιση είναι δυνατή εντός του εύρους που καθορίζεται στον πίνακα τεχνικών δεδομένων. Θα πρέπει να οριστεί υψηλότερη ταχύτητα για διάτρηση σε σκλήρά, συμπαγή υλικά και όταν τρυπάτε με τρυπάνια μικρής διαμέτρου. Η χαμηλότερη ταχύτητα προορίζεται για διάτρηση κεραμικών υλικών και τρυπάνια μεγαλύτερης διαμέτρου.

Προπαρασκευαστικές δραστηριότητες

Επιλέξτε το σωστό εργαλείο εργασίας και τοποθετήστε το στην υποδοχή εργαλείου.

Ρυθμίστε τον διακόπτη τρόπου λειτουργίας στην κατάλληλη θέση: σύμβολο σφυριού – καλέμισμα. σύμβολο σφυριού και τρυπανιού – κρουστική διάτρηση (III).

Φοράτε προστατευτικά ακοής, προστασία ματιών και γάντια εργασίας.

Τοποθετήστε το φις στην πρίζα.

Πάρτε μια ισορροπημένη θέση, κρατήστε το εργαλείο (VII) σταθερά με τα δύο χέρια και ξεκινήστε το πιέζοντας τον ηλεκτρικό διακόπτη (IX) με το δάχτυλό σας.

Κρατήστε το εργαλείο σε αυτή την κατάσταση για λίγα λεπτά, ώστε το γράσο να φτάσει σε όλα τα εξαρτήματα του μηχανισμού κίνησης.

Απενεργοποιήστε το εργαλείο απελευθερώνοντας την πίεση στον διακόπτη.

Προσοχή! Εάν παρατηρήσετε ύποπτους θορύβους τριξίματος, σκασίματος κ.λπ., αποσυνδέστε αμέσως το εργαλείο από την παροχή ρεύματος και ζητήστε τον έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Προσοχή! Φοράτε προστασία ακοής όταν χρησιμοποιείτε το εργαλείο!

Διάτρηση σε κεραμικά υλικά

Διάτρηση σε σκληρά, συμπαγή υλικά: σκυρόδεμα, σκληρό τούβλο, πέτρα, μάρμαρο κ.λπ.

Αποσυνδέστε το εργαλείο από την πρίζα και, στη συνέχεια, στερεώστε το εργαλείο εισαγωγής (τρυπάνι ή διάτρηση) στη βάση του εργαλείου.

Χρησιμοποιήστε το διακόπτη λειτουργίας για να επιλέξετε διάτρηση με σφύρα ή σμίλη με σφύρα.

Βάλτε το φις στην πρίζα, ενεργοποιήστε το εργαλείο και ξεκινήστε τη δουλειά.

Κάντε τακτικά διαλείμματα ενώ εργάζεστε - μην αφήνετε ποτέ τα ηλεκτρικά εργαλεία και τα εργαλεία που έχουν τοποθετηθεί να ζεσταθούν υπερβολικά.

Η διάτρηση με σφύρα συνιστάται μόνο για συμπαγή κεραμικά υλικά όπως σκυρόδεμα, σκληρό τούβλο, πέτρα κ.λπ. Κατά τη διάνοιξη οπών μεγάλης διαμέτρου, συνιστάται να κάνετε μια προκαταρκτική οπή μικρότερης διαμέτρου και στη συνέχεια να χρησιμοποιήσετε ένα τρυπάνι της διαμέτρου στόχου. Θα πρέπει να χρησιμοποιούνται τρυπάνια σχεδιασμένα για κρουστική διάτρηση.

Δεν συνιστάται η χρήση κρουστικής διάτρησης στην περίπτωση κεραμικών υλικών με χαλαρή δομή όπως πλακάκια, μαλακό τούβλο, σοβάς κ.λπ. Η κρουστική διάτρηση σε τέτοια υλικά μπορεί να οδηγήσει στην καταστροφή του υλικού.

Το εργαλείο είναι εξοπλισμένο με συμπλέκτη για την αποφυγή υπερφόρτωσης του ηλεκτροκινητήρα σε περίπτωση που το εργαλείο που έχει τοποθετηθεί σταματά λόγω εργασιών. Για παράδειγμα, εάν χτυπήσετε μια ράβδο ενίσχυσης. Σε αυτή την περίπτωση, το τρυπάνι θα σταματήσει να περιστρέφεται, αν και ο ηλεκτροκινητήρας θα συνεχίσει να λειτουργεί.

Η εφαρμογή υπερβολικής πίεσης κατά τη λειτουργία μπορεί επίσης να προκαλέσει εμπλοκή του συμπλέκτη. Σε αυτήν την περίπτωση, αφαιρέστε το εργαλείο εισαγωγής από την οπή, ελέγξτε ότι το σφυρί λειτουργεί σωστά και, στη συνέχεια, συνεχίστε την εργασία εφαρμόζοντας μόνο την ποσότητα πίεσης που απαιτείται για τη σωστή λειτουργία. Αν συναντήσετε οπλισμό ή άλλα κρυφά μεταλλικά εμπόδια, τρυπήστε τα χωρίς κρούση χρησιμοποιώντας ένα μεταλλικό τρυπάνι ίδιας διαμέτρου με το κρουστικό τρυπάνι και μετά συνεχίστε το τρύπημα στο κεραμικό.

Ρύθμιση της θέσης της σμίλης (IV)

Ορισμένα ένθετα εργαλεία που έχουν σχεδιαστεί για σφυρηλάτηση απαιτούν να τοποθετούνται σε συγκεκριμένη γωνία για να λειτουργούν με ασφάλεια και εργονομία, για παράδειγμα σμίλες ή σμίλες. Μπορείτε να χρησιμοποιήσετε τον κατάλληλο τρόπο λειτουργίας για αυτό το σκοπό. Άσφαλίστε το εργαλείο εισαγωγής στη θήκη σύμφωνα με τις συστάσεις που δίνονται στις οδηγίες. Ρυθμίστε το διακόπτη στο φφυρί με το σύμβολο βέλους και, στη συνέχεια, πατήστε το διακόπτη. Το εργαλείο εισαγωγής θα αρχίσει να περιστρέφεται αργά. Αφήστε την πίεση στον διακόπτη μόλις το εργαλείο εισαγωγής φτάσει στην επιθυμητή θέση. Ρυθμίστε το διακόπτη λειτουργίας στη θέση σμίλευσης – σύμβολο φφυριού και, στη συνέχεια, αρχίστε να εργάζεστε.

Σφυρηλάτηση

Αποσυνδέστε το εργαλείο από την πρίζα και, στη συνέχεια, συνδέστε το επιλεγμένο εργαλείο στη βάση του εργαλείου: διάτρηση ή κόφτη.

Ρυθμίστε τον διακόπτη τρόπου λειτουργίας στη θέση σμίλευσης. Εισαγάγετε το φις στην πρίζα, ανάψτε το σφυρί, περιμένετε μέχρι

GR

να φτάσει σε πλήρη ταχύτητα και αρχίστε να λειτουργεί.

Κατά τη σφυρηλάτηση, μην βάζετε το εργαλείο που έχει εισαχθεί πολύ βαθιά μέσα στο υπό επεξεργασία υλικό. Θα πρέπει να σπάσετε το υλικό σε λεπτές στρώσεις, χωρίς να ασκήσετε υπερβολική πίεση στο σφυρί.

Κάλυμμα τσοκ τρυπήματος

Εάν το εργαλείο σας είναι έσπλισμένο με ελαστικό κάλυμμα τσοκ, συνιστάται να το χρησιμοποιείτε όταν τρυπάτε όπου το τρυπάνι είναι στραμμένο προς τα πάνω, όπως όταν τρυπάτε σε οροφή. Αφού τοποθετήσετε το τρυπάνι στη θήκη, τοποθετήστε το κάλυμμα πάνω του. Η σκόνη και τα υπολείμματα που δημιουργούνται κατά τη διάτρηση θα συλλέγονται στο κάλυμμα, αποτρέποντας τη μόλυνση του τσοκ. Μετά την ολοκλήρωση της εργασίας, αφαιρέστε το κάλυμμα από το τρυπάνι, καθαρίστε το από τη σκόνη και τα υπολείμματα και, στη συνέχεια, ξεπλύνετε το κάτω από μια ροή χλιαρού νερού.

Πρόσθετες σημειώσεις

Κατά την εργασία, μην ασκείτε υπερβολική πίεση στο υπό επεξεργασία υλικό και μην κάνετε απότομες κινήσεις για να μην καταστρέψετε το ηλεκτρικό εργαλείο και το εργαλείο εργασίας. Κάντε τακτικά διαλείμματα ενώ εργάζεστε. Το εργαλείο δεν πρέπει να υπερφορτώνεται, η θερμοκρασία των εξωτερικών επιφανειών δεν πρέπει ποτέ να υπερβαίνει τους 60 °C. Μετά την ολοκλήρωση της εργασίας, απενεργοποιήστε το σφυρί, αποσυνδέστε το βύσμα του καλωδίου του εργαλείου από την πρίζα και πραγματοποιήστε οπτική επιθεώρηση και συντήρηση.

Η δηλωθείσα συνολική τιμή δόνησης έχει μετρηθεί χρησιμοποιώντας μια τυπική μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωθείσα συνολική τιμή κραδασμών μπορεί να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

Προσοχή! Η εκπομπή κραδασμών κατά τη λειτουργία του εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή ανάλογα με τον τρόπο χρήσης του εργαλείου.

Προσοχή! Τα μέτρα ασφαλείας για την προστασία του χειριστή πρέπει να ορίζονται και να βασίζονται σε αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των τμημάτων του κύκλου λειτουργίας, όπως οι χρόνοι που το εργαλείο είναι απενεργοποιημένο ή αδρανές και ο χρόνος ενεργοποίησης).

Λάδωμα

Πριν χρησιμοποιήσετε τρυπάνια ή τρυπάνια, να τα καθαρίζετε πάντα καλά και να λιπαίνετε το στέλεχος SDS MAX με ένα λεπτό στρώμα γράσου. Συνιστάται η χρήση γράσου που έχει σχεδιαστεί για τσοκ SDS MAX. Εάν ο μηχανισμός κρούσης δεν λειτουργεί σωστά, μια από τις αιτίες μπορεί να είναι η ανεπαρκής λίπανση του μειωτήρα στροφών και του συγκροτήματος στροφάλου του εμβόλου κρούσης (VI). Συνιστάται η χρήση γράσου που προορίζεται για γρανάζια και στροφαλοφόρους άξονες. Συνιστάται η συμπλήρωση του γράσου σε εξουσιοδοτημένο κέντρο σέρβις.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΘΕΩΡΗΣΕΙΣ

ΠΡΟΣΟΧΗ! Πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις, σέρβις ή συντήρηση, αποσυνδέστε το φις του εργαλείου από την πρίζα. Μετά την ολοκλήρωση της εργασίας, ελέγξτε την τεχνική κατασταση του ηλεκτρικού εργαλείου επιθεωρώντας το οπτικά και αξιολογώντας: το σώμα και τη λαβή, το ηλεκτρικό καλώδιο με το βύσμα και την ανακούφιση καταπόνησης , τη λειτουργία του ηλεκτρικού διακόπτη, τη βατότητα των υποδοχών αερισμού, τον σπινθήρα τις βούρτσες, το επίπεδο θορύβου των ρουλεμάν και των γραναζιών, την εκκίνηση και την ομαλή λειτουργία. Κατά τη διάρκεια της περιόδου εγγύησης, ο χρήστης δεν επιτρέπεται να αποσυναρμολογήσει το ηλεκτρικό εργαλείο ή να αντικαταστήσει εξαρτήματα ή εξαρτήματα, καθώς αυτό θα ακυρώσει την εγγύηση. Τυχόν ανωμαλίες που παρατηρούνται κατά την επιθεώρηση ή κατά τη λειτουργία αποτελούν σήμα για την πραγματοποίηση επισκευών σε ένα σημείο σέρβις. Μετά την ολοκλήρωση της εργασίας, το περίβλημα, οι υποδοχές αερισμού, οι διακόπτες, η πρόσθετη λαβή και τα καλύμματα πρέπει να καθαρίζονται π.χ. Καθαρίστε τα εργαλεία και τις λαβές με ένα στεγνό, καθαρό πανί.
